EDI模块操作运行维护手册

EDI运行操作维护说明书山东四海水处理设备有限公司人身安全注意事项电气系统必须使用隔离电源变压器。

EDI 及就地控制盘是带电的，因此在进行EDI 设备控制盘内部操作时，应保证系统电器是处于关闭的位置。

电气使用应有以下保证：1、定期检查各个接线端子的接线，保证接线牢靠稳固。

2、修复或更换性能不好的电器元件。

3、经常检查电控箱密封性能，保证外部水滴不被进入。

4、处理电器故障或更换电器元件时，必须由专业电气人员进行。

5、在系统工作状态下，禁止拆卸电源线。

机械机械、工具使用应有以下保证：由于EDI MX-XXX 系列膜块为带电组件，有可能会发生触电危险，因此不可将例如工具、螺栓、螺母等金属杂物放置在EDI 膜块上面。

非专业维护人员不得调节膜块两端的紧固螺栓。

若有发生膜块渗水或泄漏情况时，应及时停止系统运行，并通知专业维护人员进行检查处理。

本装置任何时候都不能由未经培训或无操作经验的人员操作。

除非仔细阅读并完全理解本手册内容及经过了相关培训，否则不能操作该EDI 设备。

对于不符合本手册要求的操作人员造成设备损坏，本公司不承担任何责任。

目录一、 EDI的基本概述 (3)二、 EDI的技术与基础系统设计 (4)2.1EDI进水条件 (4)2.2基础系统设计 (4)2.3系统设计考虑的其他因素 (7)三、 EDI模块的操作、再生及清洗 (7)3.1 EDI设备的操作 (7)3.2 设备的化学清洗及再生 (9)●颗粒/胶体污堵 (10)●无机物污堵 (10)●有机物污堵 (11)●微生物污堵 (11)四、 EDI系统运行中常见故障和处理 (22)一、 EDI的基本概述EDI在传统的水处理系统中可替代现有的混床，它能够连续稳定地制取高纯度的水。

EDI的最大优点在于不用化学药剂进行再生，因而不需要化学再生药剂贮存罐及相应的中和池，而且无须对有害的化学物废水进行收集、贮存及处理，结果使用 EDI后，大大的简化了系统。

RO 的应用降低了对大型设备场地占用的要求，而EDI的技术的应用则完全地符合了这一点。

EDI操作手册
EDI电气系统上设有EDI供水泵和EDI电源的开关。

开机：
1、首先检查EDI系统阀门是否呈开启状态，打开EDI供水泵，此时检查EDI运行数据是否正
常（EDI进水压力大于淡水出水压力大于浓水出水压力，淡水流量约为2T/H，浓水流量约为0.23T/H）；
2、若压力流量皆为正常时，开启EDI电源，调整EDI工作电流（调试后我们会将电流调整后，
以后视运行情况调整）EDI开始正常工作。

停机：
1、首先关闭EDI电源；
2、停止EDI供水泵。

维护保养：
EDI系统阀门会在第一次调试时调整完毕，但是平时运行时也需要定时观察数据，数据记录表附在下面，保证EDI正常运行。

具体流量压力数据可参考上面所述，PH建议调整到7~9。

EDI 操作手冊EDI操作維護特別說明敬告貴客戶貴客戶採用本公司EDI電流去離子機純水系統。

為了維護EDI高精密度純水處理設備有效運作，貴客戶必須嚴格遵守下列要求，並確實執行操作。

如貴客戶沒有遵守操作要求，不但此套設備無法達到水質要求，且易造成系統故障及損壞。

本公司在此敬告貴客戶，如本系統交予貴客戶運轉操作後，沒有按照「EDI操作要領」確實執行，若有發生任何系統異常或損害，本公司無法負系統保固責任，其發生結果請貴客戶自行承擔。

EDI操作要領：一、必須嚴格遵守下列EDI進水水質要求。

二、每天須抄錄EDI運轉記錄表(如第44頁)並檢查是否漏水，若發現漏水問題時請迅速處理。

三、每星期請對照螺絲鬆緊維護記錄表(如第45頁)執行膜組螺絲鬆緊檢查並記錄之。

新膜組第一個月每週檢查乙次，接下來兩個月每兩週檢查乙次，下九個月每月檢查乙次之後每季檢查乙次。

四、每季檢查電線是否鎖緊，膜組接地線是否鎖緊。

目錄項目頁數1.EDI如何運作--------------------------------------------------------------------------------------------------- 42.進水水質要求 -------------------------------------------------------------------------------------------------- 53.系統操作參數 -------------------------------------------------------------------------------------------------- 64.控制原理--------------------------------------------------------------------------------------------------------- 85.PLC程式概論 -------------------------------------------------------------------------------------------------- 106.開機程序--------------------------------------------------------------------------------------------------------- 117.短時間關機程序 ----------------------------------------------------------------------------------------------- 148.長時間關機程序 ----------------------------------------------------------------------------------------------- 159.藥洗 --------------------------------------------------------------------------------------------------------------- 1610.藥洗方式1：酸洗濃縮水區----------------------------------------------------------------------------- 1811.藥洗方式2：酸洗膜組所有區域------------------------------------------------------------------------- 2012.藥洗方式3：氯化鈉/ 氫氧化鈉/ 殺菌 ------------------------------------------------------------- 2213.藥洗方式4：酸/ 氯化鈉/ 氫氧化鈉/ 殺菌------------------------------------------------------ 2414.藥洗方式5：過醋酸/ 殺菌 ------------------------------------------------------------------------------ 2515.藥洗方式6：酸/ 過醋酸/ 殺菌----------------------------------------------------------------------- 3016.藥洗方式7：過醋酸/ 高pH / 殺菌 ------------------------------------------------------------------- 3417.藥洗方式8：酸/ 過醋酸/ 高pH / 殺菌------------------------------------------------------------ 3718.EDI系統排疑解難 -------------------------------------------------------------------------------------------- 4119.維護 --------------------------------------------------------------------------------------------------------------- 4320.EDI運轉記錄表------------------------------------------------------------------------------------------------ 44EDI如何運作EDI使用樹脂及電流去除水中的離子，多重的離子交換材料組合在長方形的膜組。

ELEDI超纯水一体机操作运行手册恩临科技恩临科技保留任何时间修改该产品技术规格的权利，如有修改，恕不另行通知。

详情访问EDI专业服务网站说明感谢您成为恩临科技产品的用户! 在使用前请详细阅读本手册及模块相关电子文件, 并始终遵守本手册及模块相关电子文件有关规定.请保存此书以备日后参考.恩临科技保留不断改进产品的权利,如有变动恕不另行通知.ELXL400-1的ELEDI 纯水处理系统Electropure EDI概述采用Electropure公司的专利产品--电去离子设备（EDI设备）可以满足日益增长的对高纯水的需求。

Electropure从前的HOH水技术公司，在20世纪80年代一直是EDI技术的带头人。

发布于1984年的O’Hare 专利奠定了EDI技术的基础。

EDI工艺系统代替传统的DI混合树脂床来制造去离子水。

与DI树脂不同的是，EDI 在更换树脂床或使用化学试剂进行树脂再生时并不需要关闭系统。

正因为如此，EDI 具有：水质不稳定因素减少到最少最少的运行成本EDI主要是从与反渗透（RO）及其它纯化设备处理过的水中去除离子。

我们的高质量模块可以连续产生高达18.2MΩ.cm的超纯水。

EDI可以连续运行或者间歇运行。

比传统离子交换DI优越之处EDI不需要酸碱化学试剂用于再生（就像离子交换系统DI的树脂再生）EDI再生时不需要关闭设备Electropure EDI模块在市场上每单位流量中最小、最轻，因此EDI趋于紧凑产品水水质稳定一致所需能源少资金的使用经济—节约了运行费用电去离子（EDI）工艺Electropure EDI的设计包括了两个成熟的水净化技术—电渗析和离子交换树脂除盐。

通过这种革命性的技术，用较低的能源成本就能去除溶解盐，而且不需要化学再生；它能产生好几个兆欧（MΩ·cm）电阻率的高质量纯水，且能够连续稳定大流量的生产。

Electropure EDI通过一个电势迫使离子从进水流中分离出来，再进入与进水流毗连的水流中。

EDI模块操作运行维护手册1 、简述EDI模块，EDI超纯水设备，德国西门子（ionpure)模块EDI模块指用离子交换膜，离子交换树脂，在直流电场的作用下，从水中去离子的过程,自从1987年Ionpure将此技术推向市场后，不断进行改进,以降低成本和提高去离子度。

市场上大多数的EDI模块产品由交替放置的阳离子膜和阴离子膜构成，水从其中的膜隙流过。

这些交替放置的阴、阳离子交换膜被固定在两个带有进出水口的装置之间,水从其中的膜间隙流过。

面向正极的阴离子膜与面向负极的阳离子膜之间构成浓水室，面向负极的阴离子膜与面向正极的阳离子膜之间组成淡水室。

为了便于在弱电解质溶液中强化离子交换过程,在淡水室，有时在浓水室添加离子交换树脂。

在CEDI模块装置机架两端的电极提供了横向的直流电场,直流电场驱动水中的离子运动穿过离子交换膜. 其结果是降低了淡水室中的离子浓度和增加了浓水室的离子浓度。

1。

1设备参数2 、EDI模块操作运行维护EDI模块设备的良好的长期运行不仅依赖于系统的初期设计,而且取决于正确的运行和维护.这包含系统的初期启动和运行过程中的启动/停机。

为了保持系统的长期良好运行,需要对系统运行数据进行定期记录，以便日后日常运行维护。

而且日常运行维护数据对于在设备故障判断和决定采取何种措施方面有重要意义。

2。

1启动前的检查2。

2初次启动EDI模块，EDI超纯水设备,德国西门子(ionpure)模块正确的EDI模块设备启动对于准备将EDI模块投入正常运行操作和防止EDI模块模块由于流量过大，水锤或电流过载而损坏是非常必要的。

遵守以下程序也能有助于保证系统处于系统设计参数下运行从而获得符合设计要求的产水。

对于系统的启动运行,首次系统运行的数据是一个重要的组成部分。

在启动EDI模块系统之前，RO系统，EDI模块模块的安装，仪表的校正工作，其他系统的检查都应当已经完成。

接下来是推荐的EDI模块系统启动程序;2.3 EDI模块启动程序2.3.1 在将管路连接至CEDI模块之前，请先确认所有前级预处理设备和管路已符合清洁要求。

EDI装置操作保养规程1. 介绍EDI（Electrodeionization）电极离子交换装置是一种高效的水处理技术，采用物理方法去除水中的离子，常用于电子行业、生物制药、食品饮料等领域的水处理。

EDI装置的稳定运行对产品质量和生产效率有着至关重要的作用。

因此，制定EDI装置操作保养规程非常必要。

本文将介绍EDI装置的操作流程和保养规程，以确保EDI装置的正常运行，提高生产效率和产品品质。

2. 操作流程2.1 准备工作在使用EDI装置前，请确认以下准备工作已经进行：1.确保EDI装置供电正常，并连接好水源管路、透析管路和纯水管路；2.检查EDI装置各部件是否紧固，是否存在松动或损伤；3.将系统减压阀关闭，并将系统内压力排空；4.打开EDI装置底盘箱和控制面板，确认各个仪表的指示是否正常。

2.2 操作步骤1.打开EDI装置，并按照面板提示将EDI装置设置为运行状态；2.打开水源阀门，让水进入EDI设备；3.打开透析液阀门，将透析液进入EDI装置；4.打开纯水阀门，让生成的纯水流出；5.监听设备运行声音，确保运行正常。

2.3 关闭步骤1.关闭纯水阀门；2.依次关闭透析液阀门、水源阀门；3.将EDI装置设置为停机状态，并等待设备停止运行；4.关闭电源开关；5.关闭各个阀门，确保装置内的压力排空；6.关闭底盘箱和控制面板。

3. 保养规程3.1 日常保养1.定期检查EDI装置各部件的紧固度，并按照要求进行紧固；2.清洗透析管路，避免管路内出现杂质；3.定期更换预处理设备和滤芯，保持水源的纯净度；4.检查透析液液位是否正常，避免液位过高或过低导致设备异常；5.清洗透析罐和EDI模块，定期更换活性炭。

3.2 周期保养1.定期对EDI装置进行全面清洗，包括浸泡、清洗、消毒等步骤；2.定期检查EDI装置的电极板和离子交换膜是否存在损伤或老化现象，若有需要更换；3.定期对EDI装置进行质量检测和性能评估。

4. 注意事项1.操作人员必须经过专业培训和授权后才能使用EDI装置；2.操作人员必须仔细阅读操作手册和保养规程，操作前先进行准备工作，保证操作安全；3.对EDI装置的日常保养和周期保养一定要按照规范进行，以确保EDI装置的正常运行；4.监测设备运行情况时，应注意各个仪表的指示和警报，一旦出现异常情况，及时停机并进行检查。

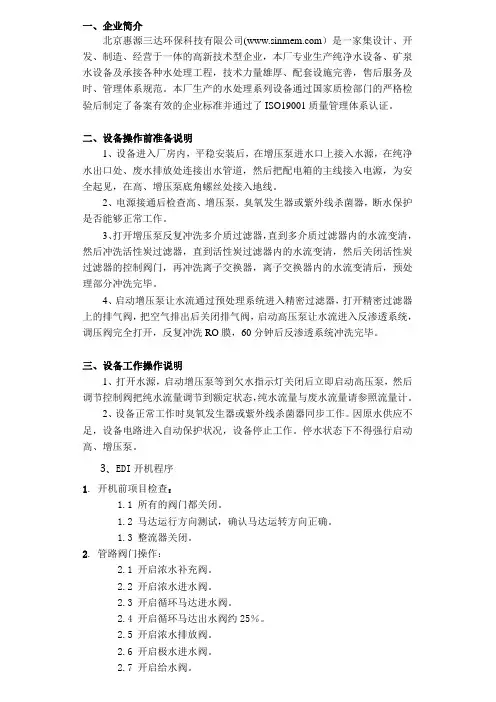

一、企业简介北京惠源三达环保科技有限公司(）是一家集设计、开发、制造、经营于一体的高新技术型企业，本厂专业生产纯净水设备、矿泉水设备及承接各种水处理工程，技术力量雄厚、配套设施完善，售后服务及时、管理体系规范。

本厂生产的水处理系列设备通过国家质检部门的严格检验后制定了备案有效的企业标准并通过了ISO19001质量管理体系认证。

二、设备操作前准备说明1、设备进入厂房内，平稳安装后，在增压泵进水口上接入水源，在纯净水出口处、废水排放处连接出水管道，然后把配电箱的主线接入电源，为安全起见，在高、增压泵底角螺丝处接入地线。

2、电源接通后检查高、增压泵，臭氧发生器或紫外线杀菌器，断水保护是否能够正常工作。

3、打开增压泵反复冲洗多介质过滤器，直到多介质过滤器内的水流变清，然后冲洗活性炭过滤器，直到活性炭过滤器内的水流变清，然后关闭活性炭过滤器的控制阀门，再冲洗离子交换器，离子交换器内的水流变清后，预处理部分冲洗完毕。

4、启动增压泵让水流通过预处理系统进入精密过滤器，打开精密过滤器上的排气阀，把空气排出后关闭排气阀，启动高压泵让水流进入反渗透系统，调压阀完全打开，反复冲洗RO膜，60分钟后反渗透系统冲洗完毕。

三、设备工作操作说明1、打开水源，启动增压泵等到欠水指示灯关闭后立即启动高压泵，然后调节控制阀把纯水流量调节到额定状态，纯水流量与废水流量请参照流量计。

2、设备正常工作时臭氧发生器或紫外线杀菌器同步工作。

因原水供应不足，设备电路进入自动保护状况，设备停止工作。

停水状态下不得强行启动高、增压泵。

3、EDI开机程序1. 开机前项目检查：1.1 所有的阀门都关闭。

1.2 马达运行方向测试，确认马达运转方向正确。

1.3 整流器关闭。

2. 管路阀门操作：2.1 开启浓水补充阀。

2.2 开启浓水进水阀。

2.3 开启循环马达进水阀。

2.4 开启循环马达出水阀约25％。

2.5 开启浓水排放阀。

2.6 开启极水进水阀。

2.7 开启给水阀。

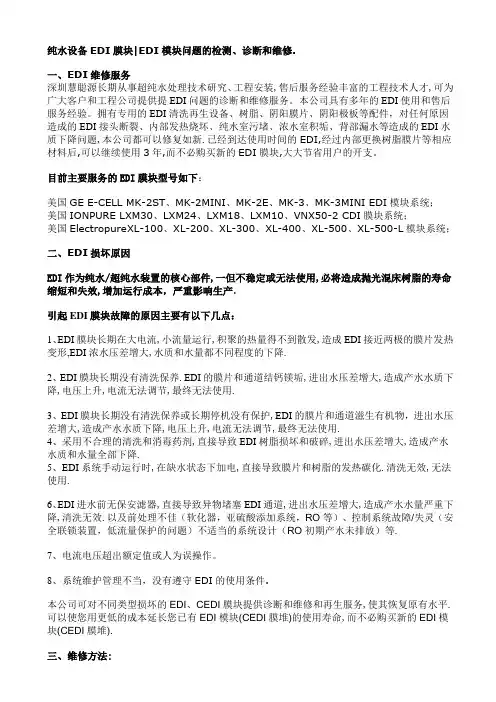

纯水设备EDI膜块|EDI模块问题的检测、诊断和维修.一、EDI维修服务深圳慧聪源长期从事超纯水处理技术研究、工程安装,售后服务经验丰富的工程技术人才,可为广大客户和工程公司提供提EDI问题的诊断和维修服务。

本公司具有多年的EDI使用和售后服务经验。

拥有专用的EDI清洗再生设备、树脂、阴阳膜片、阴阳极板等配件，对任何原因造成的EDI接头断裂、内部发热烧坏、纯水室污堵、浓水室积垢、背部漏水等造成的EDI水质下降问题,本公司都可以修复如新.已经到达使用时间的EDI,经过内部更换树脂膜片等相应材料后,可以继续使用3年,而不必购买新的EDI膜块,大大节省用户的开支。

目前主要服务的EDI膜块型号如下：美国GE E-CELL MK-2ST、MK-2MINI、MK-2E、MK-3、MK-3MINI EDI模块系统；美国IONPURE LXM30、LXM24、LXM18、LXM10、VNX50-2 CDI膜块系统；美国ElectropureXL-100、XL-200、XL-300、XL-400、XL-500、XL-500-L模块系统；二、EDI损坏原因EDI作为纯水/超纯水装置的核心部件,一但不稳定或无法使用,必将造成抛光混床树脂的寿命缩短和失效,增加运行成本，严重影响生产.引起EDI膜块故障的原因主要有以下几点：1、EDI膜块长期在大电流,小流量运行,积聚的热量得不到散发,造成EDI接近两极的膜片发热变形,EDI浓水压差增大,水质和水量都不同程度的下降.2、EDI膜块长期没有清洗保养.EDI的膜片和通道结钙镁垢,进出水压差增大,造成产水水质下降,电压上升,电流无法调节,最终无法使用.3、EDI膜块长期没有清洗保养或长期停机没有保护,EDI的膜片和通道滋生有机物，进出水压差增大,造成产水水质下降,电压上升,电流无法调节,最终无法使用.4、采用不合理的清洗和消毒药剂,直接导致EDI树脂损坏和破碎,进出水压差增大,造成产水水质和水量全部下降.5、EDI系统手动运行时,在缺水状态下加电,直接导致膜片和树脂的发热碳化.清洗无效,无法使用.6、EDI进水前无保安滤器,直接导致异物堵塞EDI通道,进出水压差增大,造成产水水量严重下降,清洗无效.以及前处理不佳（软化器，亚硫酸添加系统，RO等）、控制系统故障/失灵（安全联锁装置，低流量保护的问题）不适当的系统设计（RO初期产水未排放）等.7、电流电压超出额定值或人为误操作。

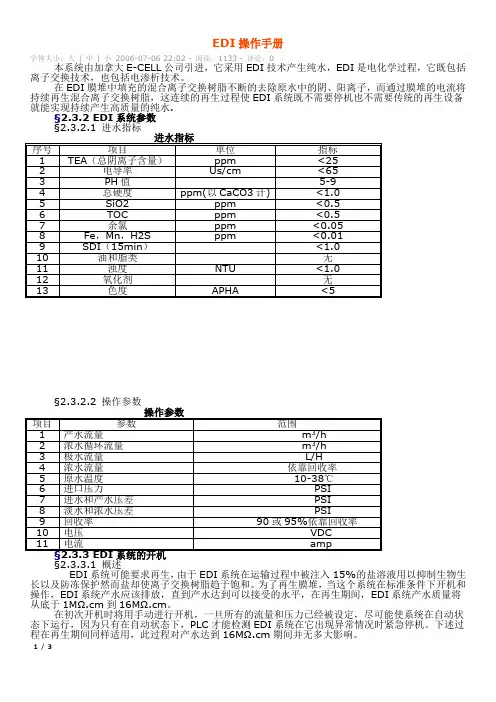

EDI操作手册字体大小：大| 中| 小2006-07-06 22:02 - 阅读：1133 - 评论：0本系统由加拿大E-CELL公司引进，它采用EDI技术产生纯水，EDI是电化学过程，它既包括离子交换技术，也包括电渗析技术。

在EDI膜堆中填充的混合离子交换树脂不断的去除原水中的阴、阳离子，而通过膜堆的电流将持续再生混合离子交换树脂，这连续的再生过程使EDI系统既不需要停机也不需要传统的再生设备就能实现持续产生高质量的纯水.§2.3.2 EDI系统参数§2.3.2.1 进水指标进水指标序号项目单位指标1TEA（总阴离子含量）ppm<252电导率Us/cm<653PH值5-94总硬度ppm(以CaCO3计)<1.05SiO2ppm<0.56TOC ppm<0.57余氯ppm<0.058Fe，Mn，H2S ppm<0.019SDI（15min）<1.010油和脂类无11浊度NTU<1.012氧化剂无13色度APHA<5§2.3.2.2 操作参数操作参数项目参数范围1产水流量m3/h2浓水循环流量m3/h3极水流量L/H4浓水流量依靠回收率5原水温度10-38℃6进口压力PSI7进水和产水压差PSI8淡水和浓水压差PSI9回收率90或95%依靠回收率10电压VDC11电流amp§2.3.3 EDI系统的开机§2.3.3.1 概述EDI系统可能要求再生，由于EDI系统在运输过程中被注入15%的盐溶液用以抑制生物生长以及防冻保护然而盐却使离子交换树脂趋于饱和。

为了再生膜堆，当这个系统在标准条件下开机和操作，EDI系统产水应该排放，直到产水达到可以接受的水平，在再生期间，EDI系统产水质量将从底于1MΩ.cm到16MΩ.cm。

4）调节产水排放阀门使每个膜堆的流量为（M3/H）;调节浓水和极水排放流量1）调节浓水进口阀门到10-20%；2）确认浓水泵的进口阀门被打开；3）调节浓水泵出口阀门在25%的开度；4）关闭浓水旁路阀；5）确认浓水补充阀被打开；6）切换浓水泵开关到“HAND-手动”后并马上切换回“OFF-分”位置，（如果浓水泵没有运转，检查空开，交流接触器的断开开关是否处于“ON-合”的位置。

edi模块维护保养EDI（Electronic Data Interchange）模块是一种用于企业间电子数据交换的标准化通信方式。

在企业中，EDI模块的维护保养非常重要，可以保证数据的准确性和安全性。

本文将从EDI模块的定义、维护保养的重要性和具体的操作步骤等方面进行阐述。

我们来了解一下EDI模块的定义。

EDI是指通过计算机网络进行电子数据交换的一种标准化通信方式。

它通过将企业的电子数据转换成标准格式，实现企业间的数据交换和共享。

EDI模块通常由软件系统支持，可以与企业的ERP（Enterprise Resource Planning）系统集成，实现数据的自动化处理和传输。

维护保养EDI模块对企业来说非常重要。

首先，EDI模块的正常运行可以提高数据交换的效率。

通过EDI模块，企业可以实现与供应商、客户等企业间的快速数据交换，减少人工介入，提高工作效率。

其次，EDI模块的维护保养可以确保数据的准确性和安全性。

EDI模块涉及到大量的数据传输和处理，如果模块出现故障或数据错误，将会给企业的业务运作带来严重影响。

因此，及时进行EDI模块的维护保养，可以避免数据错误和故障，保证企业的正常运作。

接下来，我们来介绍一下EDI模块的具体维护保养步骤。

首先，定期检查EDI模块的硬件设备，包括服务器、网络设备等。

确保设备的正常运行，并及时更换老化的设备。

其次，定期检查EDI模块的软件系统，包括操作系统、数据库等。

及时安装补丁和更新，确保软件系统的安全性和稳定性。

第三，定期备份EDI模块的数据。

数据备份是防止数据丢失的重要手段，可以通过定期备份数据，确保数据的安全性。

第四，定期进行EDI模块的性能测试。

性能测试可以评估EDI模块的性能和稳定性，及时发现并解决性能问题。

第五，定期培训EDI模块的操作人员。

通过培训，提高操作人员对EDI模块的使用和维护能力，增强模块的稳定性和安全性。

维护保养EDI模块还需要注意一些细节。

注 意！ 1. 在操作和维护Canpure TM EDI 组件时必须始终遵守本使用手册中的有关规定 2. 必须完全理解本手册内容并经过相关技术培训才能使用Canpure TM EDI 组件 3. 对于不符合本手册要求所造成的损失，制造商不承担任何责任4. Canpure TM EDI 组件在使用期间出现异常现象，用户不得自行拆装，应立即通知售后服务商5. 我们保留不断改进产品的权利，如有变动恕不另行通知第1章EDI技术介绍1.1 EDI技术本质连续电除盐（EDI，Electro-deionization或CDI，Continuous Electrode ionization），是利用混和离子交换树脂吸附给水中的阴阳离子，同时这些被吸附的离子又在直流电压的作用下，分别透过阴阳离子交换膜而被去除的过程。

此过程离子交换树脂不需要用酸和碱再生。

这一新技术可以代替传统的离子交换( DI )装置生产超纯水。

1.2 EDI技术是水处理工业的革命与传统离子交换（DI）相比，EDI所具有的优点：l EDI无需化学再生,节省酸和碱l EDI可以连续运行l提供稳定的水质l操作管理方便，劳动强度小l运行费用低利用反渗透技术进行一次除盐，再用EDI技术进行二次除盐就可以彻底使纯水制造过程连续化避免使用酸碱再生。

因此，EDI技术给水处理技术带来了革命性的进步。

1.3 EDI的应用领域超纯水经常用于微电子工业、半导体工业、发电工业、制药行业和实验室。

EDI纯水也可以作为制药蒸馏水、食物和饮料生产用水、化工厂工艺用水，以及其它超纯水应用领域。

Canpure™ EDI组件单件流量范围从0.5m3/hr到3.6m3/hr。

每个组件都有一个推荐的流量范围。

组件并行排列可以产生一个几乎无限规模的系统。

根据给水和运行的条件，组件可生产出电阻率达5-18.2 MΩ·cm的纯水。

2第2章组件简介2.2 EDI的组件结构EDI主要由以下几个部分组成:（1）淡水室将离子交换树脂填充在阴、阳离子交换膜之间形成淡水单元。

EDI膜块维护维修方法EDI（Electrodeionization）是一种利用电力和离子交换膜的技术，用于除去水中离子的一种处理方式。

EDI膜块在应用过程中需要定期进行维护和维修，以确保其正常运行和提高其寿命。

下面将介绍EDI膜块的维护维修方法。

首先，EDI膜块的维护包括定期清洗和保养。

定期清洗是确保EDI膜块能够正常工作的重要步骤之一、清洗步骤主要包括以下几个方面：1.清洗膜块外部:使用软布或海绵清洗膜块的外部表面，确保膜块表面干净。

2.清洗进水口和出水口：使用清洁剂和刷子清洗膜块的进水口和出水口，去除可能的污垢或堵塞物。

3.清洗膜块内部：使用清洁剂和高压水进行膜块内部的清洗。

清洗剂应选用专门针对膜块的清洁剂，并按照说明书进行操作。

4.冲洗：清洗后，使用清水对膜块进行冲洗，确保清除清洗剂残留物，防止对膜块造成二次污染。

此外，EDI膜块的保养也是很重要的。

保养包括以下几个方面：1.水质监测：定期对EDI膜块的进水和出水进行水质监测，以确保其工作状态正常。

可以通过测量水的电导率和总溶解固体来判断膜块的工作情况。

2.压力监测：定期检查膜块的进水压力和出水压力，确保其在正常范围内。

过高或过低的压力会影响膜块的工作效果和寿命。

3.温度监测：定期检查EDI系统的温度控制设备，确保温度控制在适宜的范围内。

过高或过低的温度可能会对膜块产生负面影响。

4.防止污染：严格控制进水质量，避免进水中含有可能损害或堵塞膜块的杂质和微生物。

可以通过增加预处理步骤或滤芯的使用来保护膜块。

维修是EDI膜块维护的另一个重要环节。

如果膜块发生故障或损坏，需要进行维修处理。

维修步骤一般包括以下几个方面：1.故障分析：对膜块的故障进行分析，确定故障的原因，例如膜块表面污垢、堵塞、腐蚀等。

2.维修计划：制定维修计划，根据故障原因采取相应的维修方法。

可以选择清洗、更换膜块或修复膜块等方式进行维修。

3.维修操作：按照维修计划进行相应的维修操作。

超纯水系统调试、操作维护作业指导书编制：审核：批准：超纯水系统1.超纯水设备功能1.1 紫外线杀菌器在EDI系统进水前加装紫外线杀菌器，可以有效的消除原水中的细菌及其它衍生物，此举也防止有机物污染后端的EDI系统，保证系统出水TOC<300ppb。

1.2 微过滤器过滤精度为0.45微米的精密过滤器，以截留通过紫外线杀菌后水中的微细颗粒和细菌尸体，保护EDI系统的正常运行。

1.3 EDI精处理装置该技术应用电再生离子交换去离子工艺，取代传统的需要酸、碱再生的混合离子交换树脂去离子工艺。

可以简单的理解EDI就是传统的电渗析技术同混合离子交换技术的有机结合，通过离子交换树脂及选择性离子交换膜，在电场作用下达到高效去离子效果。

1.4 膜脱氧系统在大气作用下，气体向水中溶解直至达到平衡；当在真空或有吹扫气体存在的情况下，平衡会遭到破坏，在气相和液相之间形成驱动力。

气体同水接触有向水中转移的的倾向。

水中溶解气体浓度和气体的分压有关，改变分压，气体可以向水中或从水中往外转移。

降低分压会使气体从水中转移出来；反之，增加分压也可将气体溶解于水中，从而达到脱氧的目的。

1.5 除TOC装置185紫外降TOC设备主要用于分解纯水中的有机物。

原理如下反应式：TOC + UV CO2 + H2O185nm紫外线作用于水，会产生如下反应：H2O + 185nmUV H+ +OH-产生新生态羟基（氢氧基）帮助氧化分解水中的碳水化合物，在足够的照射剂量照射下，绝大部分有机物被分解成CO2和H2O，水中残留TOC低至ppb 级。

而其它被离子化的物质，接下来由后续工艺设备吸附净化。

1.60.22um微过滤器终端采用过滤精度为0.22微米的精密过滤器，以截留混床长期运行时产生的破碎树脂及大的颗粒。

1.70.04um微过滤器0.04微米的精密过滤器主要是截留水中的微细颗粒和经过TOC装置分解的有机物及细菌尸体，满足超纯水出水的颗粒度。

该系统最主要设备是进水泵与膜堆，因此这两种设备为维护重点，水泵有具体操作说明，请严格按说明书操作，不良的操作不仅会影响泵的寿命或是损坏进水泵，而且会影响膜堆的效率、寿命或是直接导致膜堆的损坏。

PTXL膜堆已膜块化，因此只要按照说明书正确的操作，PTXL 可稳定工作；否则，请与PARKRICH公司联系。

长期使用的EDI膜堆内部会有水垢，有机物和微生物存在，树脂由于长期工作也会部分消耗，甚至部分螺栓松动而在膜堆内部发生渗漏，它们的存在会严重影响出水的水质，因此一定时间后须对膜堆进行维护。

这些操作包括浓水室水垢酸洗，淡水室有机物清洗，膜堆清洗以及树脂再生。

最后，须定期检查膜堆螺栓的紧固情况。

下面具体介绍各个部分的操作：一．酸洗过程／浓水室结垢推荐：为了减少浓水室的结垢，通过一软水器减小进水硬度。

注意：于RO系统前加酸和阻垢剂会增加硬度和透过RO的CO2的量，这会延续到下面的EDI装置上。

一软水器可以从RO给水中去除铁，可以延长RO寿命和避免EDI的污染。

膜堆所需设备及条件：1．泵：0.5gpm，2bar 耐酸2．两塑料容器，5－10加仑3．塑料设备／管道4．关于酸的一条计算公式（计算方法如下）公式1：（充分混合）此公式是一条简单、安全、商用公式，用2％的由有机物、无机酸和螯合物调整过的溶液组成的。

－－5L淡化水－－125ml LPH溶液由King Lee有限公司提供。

公式2：（充分混合）这是仅用于有机酸的一条简单公式，这个用于组成5％、PH约在3的弱酸溶液。

－－5L淡化水－－250mg柠檬酸公式3：（充分混合）这个公式用于构成2.5％的强酸溶液，用任何专用离子型表面活性剂到酸液里用去除结垢。

这是这三条公式中（药剂）量最大的公式。

－－5L淡化水－－350ml微小试剂分级盐酸为了混合酸时安全，记注：将酸往水里投加－－切莫将水加到酸中。

酸洗过程：1．测量并记录失效时极水与浓水的流量与压力；2．连接接口（极水出与浓水出）到一合适的废水回收箱中来储存酸溶液；3．连接化学转移泵的出水侧，调整到0.5gpm,2bar到接口（极水进与浓水进）不要将酸通入淡水室或是树脂侧否则将需要较长时间再生；4．将泵的吸入口接到装有上述清洗溶液5加仑的塑料箱上;5．将清洁剂泵入EDI膜堆60S，然后关闭泵，让清洁剂在膜堆中浸泡5分钟或更长时间；6．重新开启泵至所有清洁剂都被消耗（抽干），并避免空气进入膜堆；7．在水箱里加淡化水并将其打入膜堆中以冲洗出所有的清洁剂，不断地加入清洗水到回收箱至出水的水质在TDS上大于5ppm，PH值在通常的操作范围内；测量压力降、PH值和TDS，并且记录下来。

EDI（超纯水）模块操作说明EDI（电渗析）是一种高效、可靠的超纯水产生技术，常应用于实验室、工业生产以及医药制造等领域。

本操作说明将介绍EDI模块的组成、操作方法以及日常维护保养等内容，以帮助用户正确操作和维护EDI模块。

一、EDI模块组成EDI模块主要由膜组件、电极和控制系统组成。

1.膜组件：EDI模块内部的关键部件是带电离膜的阳、阴离子交换膜，膜组件采用多膜片设计，以提高效率和纯度。

2.电极：EDI模块内部有正、负电极，电极的作用是提供离子交换所需的电能。

3.控制系统：EDI模块配备了精确的控制系统，用于监控和调节超纯水的产生和输出。

二、EDI模块操作方法1.连接和就位：a.确保EDI模块的进水管道与净水源相连。

b.检查EDI模块的出水管道已正确连接到需要超纯水供应的设备或储水装置。

2.开机准备：a.打开EDI模块的电源开关，并等待其初始化完成。

b.检查控制系统显示屏上的参数，确保超纯水的纯度和流量符合要求。

3.启动操作：a.在控制系统上选择超纯水的产生模式，一般有手动和自动两种模式可选。

b.若选择手动模式，在控制系统上设置超纯水的流量和纯度，然后点击“启动”按钮。

c.若选择自动模式，将根据预设的纯度和流量要求自动启动。

4.监控和调节：a.在超纯水产生期间，密切监控控制系统上的显示屏，确保纯度和流量的稳定性。

b.如果发现纯度或流量有异常，可以通过控制系统上的调节按钮进行微调，以保持稳定状态。

5.停机操作：a.如果需要停止EDI模块的超纯水产生，请确保已关闭与EDI模块相关的设备或储水装置。

b.在控制系统上选择停机模式，并点击“停机”按钮。

c.关闭EDI模块的电源开关。

三、EDI模块的日常维护保养1.定期清洗：a.根据EDI模块使用情况，定期进行清洗以去除膜上的污垢和堵塞。

b.清洗前，请先关闭EDI模块的进、出水阀，并拔掉电源。

c.使用清洗剂和适当的工具对膜组件进行清洗，然后用清水冲洗干净。
