残余应力测试

压痕法残余应力测试压痕法残余应力测试是一种常用的测试方法，用于评估材料表面的残余应力。

在材料制备或使用过程中，由于各种因素的影响，材料内部会形成一定的应力场。

这些残余应力可能会影响材料的性能和寿命，因此了解和控制残余应力对于材料工程来说非常重要。

在进行压痕法残余应力测试时，首先需要在待测试材料的表面施加一个样品尺寸相对较小的压痕。

这个压痕通常采用金刚石压头或硬质球体进行，因为金刚石具有较高的硬度和刚性，能够施加较大的压力而不易变形。

通过压痕产生的弹性变形和塑性变形，可以间接地测量出残余应力的大小和分布情况。

压痕法残余应力测试的原理是基于弹性力学和塑性力学的基本理论。

在施加压痕之前，材料表面是没有残余应力的。

但是，由于压痕会引起材料的局部弹性变形和塑性变形，会在其周围产生一定的应力场。

这些残余应力是由变形过程中的弹性回复和塑性留下的位错等缺陷引起的。

通过测量压痕的大小和形状以及周围材料的变形情况，可以计算出残余应力的大小和分布情况。

通常，在进行压痕法残余应力测试时，会使用光学显微镜或扫描电子显微镜等设备对压痕进行观测和测量。

通过分析压痕的几何形状参数，结合合适的数学模型和理论，可以得到残余应力的精确值。

压痕法残余应力测试在材料科学和工程的许多领域中得到了广泛的应用。

它可以用于评估不同材料的制备工艺对残余应力的影响，以及不同材料在使用过程中的变化情况。

压痕法残余应力测试还可以用于研究材料的应力分布和应力引起的变形行为，进一步理解材料的力学性能和行为规律。

总结回顾起来，压痕法残余应力测试是一种基于压痕的方法，用于评估材料表面的残余应力。

通过测量压痕的大小和形状，以及分析周围材料的变形情况，可以计算出残余应力的大小和分布情况。

这项测试在材料科学和工程领域具有广泛的应用，对于了解和控制材料的残余应力非常重要。

在本次的文章中，我们介绍了压痕法残余应力测试的基本原理和测试方法。

通过这项测试，可以评估材料表面的残余应力，进一步了解材料的性能和寿命。

X射线衍射方法测量材料的残余应力一、实验目的与要求1.了解材料的制备过程及残余应力特点。

2.掌握X射线衍射（XRD）方法测量材料残余应力的实验原理和方法。

二、了解表面残余应力的概念、分类及测试方法种类, 掌握XRD仪器设备的操作过程。

三、实验基本原理和装置..1.X射线衍射测量残余应力原理当多晶材料中存在内应力时, 必然还存在内应变与之对应, 导致其内部结构(原子间相对位置)发生变化。

从而在X射线衍射谱线上有所反映, 通过分析这些衍射信息, 就可以实现内应力的测量。

材料中内应力分为三大类。

第I类应力, 应力的平衡范围为宏观尺寸, 一般是引起X射线谱线位移。

由于第I类内应力的作用与平衡范围较大, 属于远程内应力, 应力释放后必然要造成材料宏观尺寸的改变。

第II类内应力, 应力的平衡范围为晶粒尺寸, 一般是造成衍射谱线展宽。

第III类应力, 应力的平衡范围为单位晶胞, 一般导致衍射强度下降。

第II类及第III类内应力的作用与平衡范围较小, 属于短程内应力, 应力释放后不会造成材料宏观尺寸的改变。

在通常情况下, 我们测得是残余应力是指第一类残余应力。

当材料中存在单向拉应力时, 平行于应力方向的(hkl)晶面间距收缩减小(衍射角增大), 同时垂直于应力方向的同族晶面间距拉伸增大(衍射角减小), 其它方向的同族晶面间距及衍射角则处于中间。

当材料中存在压应力时, 其晶面间距及衍射角的变化与拉应力相反。

材料中宏观应力越大, 不同方位同族晶面间距或衍射角之差异就越明显, 这是测量宏观应力的理论基础。

原理见图1。

由于X射线穿透深度很浅, 对于传统材料一般为几十微米, 因此可以认为材料表面薄层处于平面应力状态, 法线方向的应力(σz )为零。

当然更适用于薄膜材料的残余应力测量。

图1 x 射线衍射原理图图2中φ及ψ为空间任意方向OP 的两个方位角, εφψ 为材料沿OP 方向的弹性应变, σx 及σy 分别为x 及y 方向正应力。

钻孔法测量残余应力测量原理钻孔法测量残余应力是基于材料力学中的应力释放原理。

当在材料表面钻孔时，孔周围的材料会发生弹性变形，这种变形会受到材料内部的残余应力的影响。

通过测量钻孔后的表面位移，可以确定孔周围的残余应力状态。

实验步骤钻孔法测量残余应力的实验步骤如下：1、选择合适的材料试件，进行表面处理，确保表面平整无杂质。

2、使用高精度的钻机在材料试件的表面钻孔，钻孔直径一般在0.5-1.0mm之间，孔深约为10-20mm。

3、在钻孔前、钻孔后和取下钻屑后分别使用光学显微镜观察孔周围的表面形貌，并记录下来。

4、根据观察到的表面形貌变化，计算出钻孔前后的位移量。

5、根据位移量和材料的弹性常数，计算出孔周围的残余应力。

精度分析钻孔法测量残余应力的精度主要受到以下因素的影响：1、钻孔直径和深度的精度：钻孔直径和深度的变化会影响位移量的测量精度，进而影响残余应力的计算精度。

2、表面处理质量：表面处理不干净会导致钻头受损，从而影响钻孔质量。

3、观察和测量误差：观察和测量表面形貌变化的过程中可能存在误差，导致位移量的计算不准确。

4、材料本身的力学性能：材料的弹性常数等力学性能参数的准确性也会影响残余应力的计算精度。

为了提高精度，需要采取以下措施：1、使用高精度的钻机和测量设备，确保钻孔直径和深度的准确性。

2、加强表面处理，确保表面干净无杂质。

3、使用高精度的光学显微镜进行观察和测量，减少人为误差。

4、对材料试件进行详细的质量和性能检测，确保其符合实验要求。

数据处理根据实验步骤中记录的位移量和材料的弹性常数，可以计算出孔周围的残余应力。

一般而言，钻孔法测量残余应力的数据处理可以采用以下步骤：1、计算钻孔前后的位移量差值，得到孔周围的位移变化量。

2、根据位移变化量和材料的弹性常数，利用应力释放原理计算孔周围的残余应力。

3、将计算得到的残余应力与实验前的预测值进行比较，评估测量结果的准确性。

4、如果测量结果不满足要求，可能需要重新进行实验，并检查实验步骤和数据处理方法是否正确。

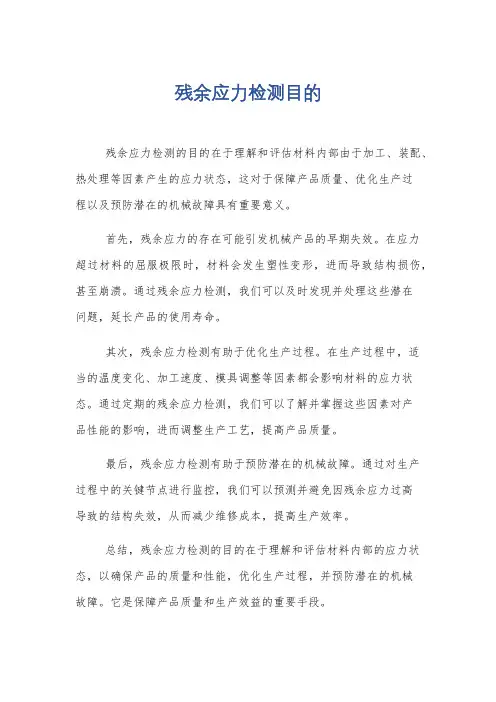

残余应力检测目的
残余应力检测的目的在于理解和评估材料内部由于加工、装配、热处理等因素产生的应力状态，这对于保障产品质量、优化生产过
程以及预防潜在的机械故障具有重要意义。

首先，残余应力的存在可能引发机械产品的早期失效。

在应力超过材料的屈服极限时，材料会发生塑性变形，进而导致结构损伤，甚至崩溃。

通过残余应力检测，我们可以及时发现并处理这些潜在
问题，延长产品的使用寿命。

其次，残余应力检测有助于优化生产过程。

在生产过程中，适当的温度变化、加工速度、模具调整等因素都会影响材料的应力状态。

通过定期的残余应力检测，我们可以了解并掌握这些因素对产
品性能的影响，进而调整生产工艺，提高产品质量。

最后，残余应力检测有助于预防潜在的机械故障。

通过对生产过程中的关键节点进行监控，我们可以预测并避免因残余应力过高
导致的结构失效，从而减少维修成本，提高生产效率。

总结，残余应力检测的目的在于理解和评估材料内部的应力状态，以确保产品的质量和性能，优化生产过程，并预防潜在的机械
故障。

它是保障产品质量和生产效益的重要手段。

残余应力检测目的全文共四篇示例，供读者参考第一篇示例：残余应力检测是一种非破坏性测试方法，可以测定零件内部的残余应力状况。

残余应力是指在零件制造或使用过程中留存下来的应力，它不是由外部载荷引起的，而是在凝固、加工、焊接、淬火等过程中引起的。

残余应力会影响零件的力学性能、耐久性和稳定性，因此对于工程零件的制造和使用具有重要意义。

残余应力的存在会对零件的性能和质量产生不利影响，首先是影响零件的强度和韧性。

残余应力可能导致零件的应力集中和裂纹扩展，从而减少零件的承载能力和疲劳寿命。

其次是影响零件的变形和稳定性。

残余应力会改变零件的形状和尺寸，导致零件与其他零件之间的配合间隙失效，影响产品的装配质量和性能。

残余应力还可能引起材料的长期变形和断裂，影响零件的使用寿命和可靠性。

为了及时发现和解决零件中的残余应力问题，需要进行残余应力检测。

残余应力检测的主要目的是确定零件内部的应力分布情况和大小，了解应力的来源和产生原因，评估其对零件性能的影响，从而制定相应的改进和处理措施。

残余应力检测可以帮助工程师和技术人员深入了解零件的材料特性和加工工艺，优化零件的设计和制造过程，提高产品的质量和可靠性。

残余应力检测的方法多种多样，常用的包括光学法、磁法、超声波法、X射线衍射法等。

这些方法可以在不破坏零件的情况下，准确地测定零件内部的应力分布和大小，为工程设计和生产提供可靠的数据支持。

通过残余应力检测，可以及时发现和排除零件中潜在的缺陷和隐患，提高产品的质量和性能，减少因应力失控而导致的事故和损失。

残余应力检测是工程制造过程中的重要环节，对于确保零件质量和性能具有重要意义。

通过残余应力检测，可以及时发现和解决零件中的应力问题，提高产品的质量和可靠性，为企业的可持续发展提供有力支持。

在今后的工程设计和生产过程中，应加强对残余应力检测的应用和推广，不断提高检测技术和水平，为工程制造业的发展贡献力量。

【篇章到2000字左右】第二篇示例：残余应力是指在材料制备或加工过程中产生的内部应力。

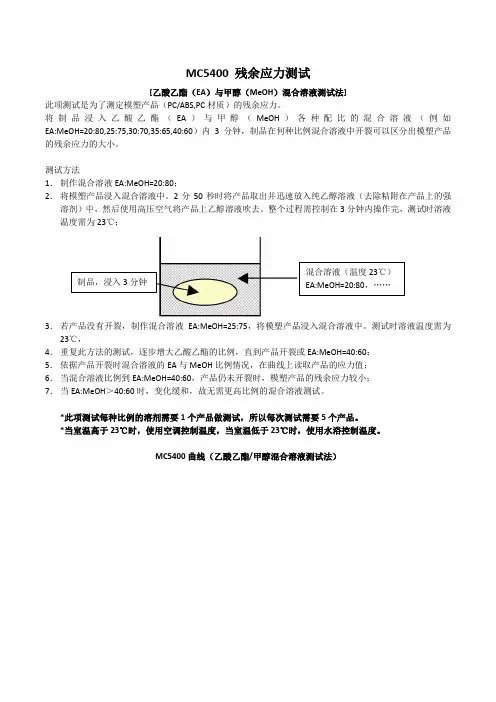

MC5400 残余应力测试
[乙酸乙酯（EA ）与甲醇（MeOH ）混合溶液测试法]
此项测试是为了测定模塑产品（PC/ABS,PC 材质）的残余应力。

将制品浸入乙酸乙酯（EA ）与甲醇（MeOH ）各种配比的混合溶液（例如EA:MeOH=20:80,25:75,30:70,35:65,40:60）内3分钟，制品在何种比例混合溶液中开裂可以区分出模塑产品的残余应力的大小。

测试方法
1． 制作混合溶液EA:MeOH=20:80；
2． 将模塑产品浸入混合溶液中。

2分50秒时将产品取出并迅速放入纯乙醇溶液（去除粘附在产品上的强溶剂）中，然后使用高压空气将产品上乙醇溶液吹去。

整个过程需控制在3分钟内操作完，测试时溶液温度需为23℃；
3． 若产品没有开裂，制作混合溶液EA:MeOH=25:75，将模塑产品浸入混合溶液中。

测试时溶液温度需为23℃，
4． 重复此方法的测试，逐步增大乙酸乙酯的比例，直到产品开裂或EA:MeOH=40:60；
5． 依据产品开裂时混合溶液的EA 与MeOH 比例情况，在曲线上读取产品的应力值；
6． 当混合溶液比例到EA:MeOH=40:60，产品仍未开裂时，模塑产品的残余应力较小；
7． 当EA:MeOH ＞40:60时，变化缓和，故无需更高比例的混合溶液测试。

*此项测试每种比例的溶剂需要1个产品做测试，所以每次测试需要5个产品。

*当室温高于23℃时，使用空调控制温度，当室温低于23℃时，使用水浴控制温度。

MC5400曲线（乙酸乙酯/甲醇混合溶液测试法）。

测试残余应力的方法
1. X射线衍射，这是一种常用的方法，通过测量材料中晶格的微小变化来确定残余应力的存在和大小。

X射线衍射技术可以提供非常精确的残余应力测量。

2. 中子衍射，类似于X射线衍射，中子衍射也可以用于测量材料中的残余应力。

中子衍射对于一些特定类型的材料有其独特的优势，例如对于氢含量较高的材料。

3. 光学方法，包括全息干涉法和光栅法等，这些方法利用光的干涉原理来测量材料中的残余应力。

4. 荧光法，通过在材料表面施加荧光材料，并观察其发光的变化来测量残余应力。

5. 超声波法，利用超声波在材料中传播的速度和衰减来推断材料中的残余应力。

6. 磁性方法，包括磁滞回线测量和磁致伸缩测量等，这些方法利用材料中的磁性特性来推断残余应力。

综合利用以上方法，可以全面、多角度地测量材料中的残余应力，从而更好地了解材料的性能和行为。

这些方法在工程、材料科学和制造业等领域都有广泛的应用。

残余应力测试与计算残余应力是指在物体内部存在的一种剩余应力，它是在外部应力去除后，物体内部仍然保留的应力状态。

残余应力的产生是由于物体在受力作用下发生了塑性变形，而在外力解除后，由于内部应力的分布不均匀，导致部分应力得不到释放而形成的。

残余应力的测试与计算是研究材料力学性能的重要手段之一。

通过对材料的残余应力进行测试，可以了解材料的内部应力分布情况，进而对材料的使用性能和寿命进行预测和评估。

残余应力测试与计算可以应用于各种材料的研究领域，如金属材料、陶瓷材料、复合材料等。

残余应力的测试方法有多种，常用的有X射线衍射法、中子衍射法、光学法等。

其中，X射线衍射法是最常用的残余应力测试方法之一。

通过测量材料表面或内部的X射线衍射图样，可以计算出材料的残余应力分布情况。

残余应力的计算是通过数学模型和计算方法来估算材料的残余应力分布。

常用的计算方法有有限元方法、解析法等。

有限元方法是一种基于数值计算的方法，通过将材料划分为有限个小区域，建立数学模型，利用计算机进行模拟计算，从而得到材料的残余应力分布情况。

解析法是一种基于解析数学方法的计算方法，通过对材料的力学性质进行分析和推导，得到材料的残余应力分布情况。

残余应力的测试与计算在材料科学和工程领域具有重要的应用价值。

首先，残余应力的测试与计算可以为材料的设计和制造提供重要的参考依据。

通过了解材料的残余应力分布情况，可以对材料的使用性能和寿命进行预测和评估，从而指导材料的设计和制造。

其次，残余应力的测试与计算可以用于材料的质量控制和缺陷检测。

残余应力是材料内部存在的一种应力状态，它与材料的质量和缺陷密切相关。

通过对材料的残余应力进行测试和计算，可以发现材料中的缺陷和问题，并及时采取相应的措施进行修复和改进。

最后，残余应力的测试与计算可以为材料的应用和改进提供理论指导和技术支持。

通过深入研究材料的残余应力分布情况，可以揭示材料的内部机制和性能特点，为材料的应用和改进提供理论指导和技术支持。

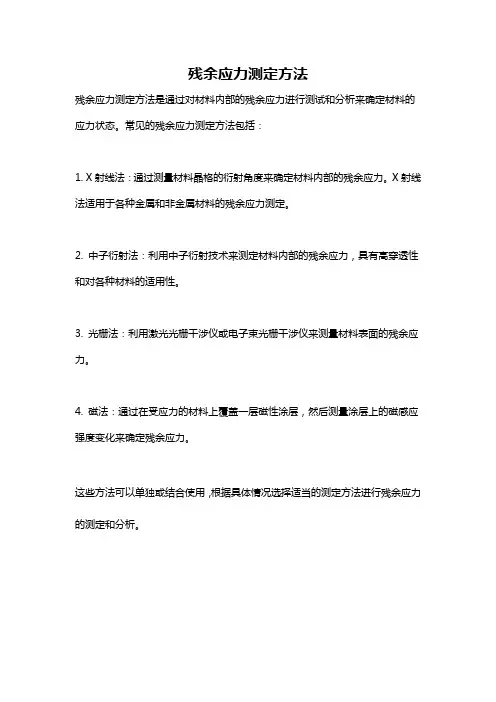

残余应力测定方法
残余应力测定方法是通过对材料内部的残余应力进行测试和分析来确定材料的应力状态。

常见的残余应力测定方法包括：
1. X射线法：通过测量材料晶格的衍射角度来确定材料内部的残余应力。

X射线法适用于各种金属和非金属材料的残余应力测定。

2. 中子衍射法：利用中子衍射技术来测定材料内部的残余应力，具有高穿透性和对各种材料的适用性。

3. 光栅法：利用激光光栅干涉仪或电子束光栅干涉仪来测量材料表面的残余应力。

4. 磁法：通过在受应力的材料上覆盖一层磁性涂层，然后测量涂层上的磁感应强度变化来确定残余应力。

这些方法可以单独或结合使用，根据具体情况选择适当的测定方法进行残余应力的测定和分析。

残余应力检测方法残余应力，又称剩余应力是指物体经过加工或者是热处理后，承受外力使其发生变形后，因内力不平衡，产生的残留在物体内部的一种应力。

它会影响物体的强度与精度，影响其使用寿命，甚至会引起结构破坏，因此，控制好残余应力，对提高零件质量至关重要。

残余应力检测是检测零件内部残余应力的重要手段，其目的是对零件的残余应力大小、分布及分布形式进行量化分析，以便能更加科学地控制零件性能。

首先，残余应力检测方法可分为有损检测方法和无损检测方法。

有损检测方法是指在检测过程中，将检测部份完全切割开来，用显微镜观察并用物理量计量等方法测定残余应力分布，又称“破坏测试法”，是一种古老而又常用的检测方法，但个别测量结果不能复用，并且检测结果受检测位置的影响较大，容易出现偏差；而无损检测方法是指在检测过程中，不会损坏检测部份，通常采用物理原理或化学原理测定残余应力值，由于检测过程不会损坏检测对象，所以可多次检测，且检测结果比较准确，也不受检测位置的影响。

其次，残余应力检测方法可以分为静恒检测方法和动态检测方法。

静恒检测方法指在检测过程中，检测对象经过加工后长期保持特定的温度，在温度不变的情况下，测定残余应力值，常用的有X射线测试、X射线衍射测试、热变形测试；而动态检测方法指在检测过程中，以时间为态变量，不断测定残余应力随着时间演变的规律，常用的有光栅方式、磁滞后追踪测试方法。

最后，残余应力检测方法也可以根据检测原理分为物理检测方法和化学检测方法。

物理检测方法是指利用某种物理原理进行残应力测试，如热变形检测、压电检测、X射线衍射检测等；而化学检测方法是指利用某种化学反应原理进行残应力测试，如分子压检测等。

残余应力检测方法是零件质量控制的重要方式之一，不仅对控制零件的质量有重要的意义，而且可以提供可靠的参数供智能加工系统控制零件制造过程中的参数。

在残余应力检测中，采用多种检测方法，可以检测出残余应力的种类、大小及分布特征，检测出的残余应力参数可以提供给后续制造过程，用于对针对性的处理方案设计。
