电机安装常识

二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：p f n 1160= 转差率计算：11n nn s -=1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式N N N N N I U P ηϕcos 3=式中 N ϕc o s ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。

电机知识顺口溜开场白电机干了几十年，积累许多好经验。

今天编成顺口溜，献给大家做笑谈。

你若觉得不顺口，原谅本人用方言。

此处只为提兴趣，愚教于乐闹着玩。

如果哪里不理解，具体解释看下面。

关注我后保留它，考试时候做答案。

一、一般常识电机干了半辈子，一点经验告你知：要问电机有多沉？每个千瓦十公斤。

估的不准别较真，大偏轻来小偏沉。

额定电流有多大？千瓦乘二三百八。

若是高压六千伏，用千瓦数除以八。

这些都是来估算，实际数据有偏差。

1、电机的重量和功率密切相关，这点不容置疑，但受制造材料、工艺和电机极数等各方面的影响较大，这里的估算仅作为安装电机时的参考；2、电机的额定电流虽然是用公式推算出来的，但这也只是理论上的，受电机效率和制造工艺等方面的影响也比较大，这里只做为在看不见电机铭牌时的应急参考。

二、空载试验电机通入三相电，不带负荷在空转。

三相电流需平衡，振动不准超极限。

轴承声音认真听，平滑均匀不杂乱。

空载电流有要求，大小快慢分别算。

大快电流一分三，小慢电流不过半。

空载试验两小时，温升不能超极限。

1、试验前对电机进行检查，无问题后通入三相电源，使电机在不带负荷的情况下空转。

然后检查电机的三相电流是否平衡，检查电机的振动、声音和轴承运转情况；2、一般大容量高速电机的空载电流为其额定电流的20~35% ；小容量低速电机的空载电流为其额定电流的35~50% ；3、空载电流不可过大和过小，而且要三相平衡，空载试验的时间一般为2 小时，同时还应测量电机温升，其温升按绝缘等级不得超过允许限度。

三、接线规律电机要想不反转，面对轴伸来观看。

箭头若是顺时针，你再跑到盒跟前。

左右接成黄绿红，保你不用调电源。

顺时针时你会接，逆时针时倒下线。

这点你要不知道，劝你别把电工干。

电缆接线有要求，两端相序不能乱。

电机必须大厂家，不算杂牌小家电。

正规大公司制造的电机在接线时都是有要求、有规律的。

大多数电机说明书上也有接线方法。

新安装的电机要想接成正转，从电机轴伸方向看，如果是要求顺时针转，打开接线盒，从左到右三相分别接黄、绿、红。

防爆设备电机安装要求
- 隔爆型防爆电器设备：隔爆面应涂防锈油，不允许涂油漆或胶；隔爆型电气设备电缆引入装置的橡胶密封圈的内径应与引入电缆外径相适应，并用原配压紧螺母或压盘充分压紧；冗余电缆引入口应用符合标准规定的盲垫进行堵封；隔爆面紧固件应设弹簧垫圈，并充分拧紧；用于外部导线或电缆接线的接线盒的电气间隙和爬电距离应满足标准规定要求。

- 增安型电器设备：引入电缆或导线应与连接件可靠连接，并满足电气间隙和爬电距离的要求；电缆引入装置内的橡胶密封圈应用压紧螺母或压盘充分压紧；冗余电缆引入口应用符合标准规定的盲垫进行堵封；增安型电动机应配备过载反时限保护装置，保证电动机堵转时在电动机铭牌规定的时间内断开电源；完成安装后的增安型电气设备的外壳防护等级应满足IP54要求。

- 浇封型电器设备：浇封型电气设备的供电电源的配置应满足说明书的规定要求，电源的预期断路电流应满足产品铭牌的规定要求；浇封型电气设备连接电缆的延伸必须采用防爆接线盒过渡连接；查看产品型号末尾有无' X' ，如有则说明有特殊使用说明，应严格按说明书的要求使用。

电机更换安装措施
前期准备
•确认电机型号、规格、安装尺寸等与原电机一致。

•准备必要的工具和材料，包括起重设备、扳手、螺丝刀、电线、绝缘胶带等。

•检查新电机是否完好无损，电机表面无划痕、凹陷等。

拆卸原电机
•切断电源并进行安全确认。

•拆卸电机与设备的连接件，包括联轴器、皮带轮等。

•松开电机底座的固定螺栓，小心地将电机吊起。

•断开电机与电源线的连接，并用绝缘胶带包裹好线头。

安装新电机
•将新电机底座对准原电机位置，并用固定螺栓将其固定牢固。

•连接电机与设备的连接件。

•连接电机与电源线的连接，并用绝缘胶带包裹好线头。

•检查电机安装是否正确，是否与设备同心对齐。

调试和试运行
•接通电源，检查电机是否正常运转。

•调整电机位置或联轴器间隙，确保电机运转平稳无噪音。

•检测电机温度、振动、电流等指标是否正常。

•进行试运行，观察电机在不同负载下的工作状态。

验收
•确认电机安装符合技术要求，运转正常稳定。

•填写电机更换记录，并签字验收。

注意事项
•更换电机前必须切断电源并进行安全确认。

•安装时注意电机方向和转速，避免反转或超速运行。

•连接电源时注意正负极，避免短路或接错线。

•安装后及时调整电机位置和联轴器间隙，确保电机运转平稳。

•定期检查电机工作状态，及时发现异常并采取措施。

电动机基本常识【.绝缘耐温等级】A级E级B级F级H级C级N级R级最高允许温度（℃）105 120 130 155 180 200 220 240绕组温升限值（K）60 75 80 105 125 135 150 170性能参考温度（℃）80 95 100 120 145 155 170 190【外壳防护等级】：IP防护等级是由两个数字所组成，第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。

能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。

能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。

能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。

能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。

6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP23、IP54、IP55等。

电机基础常识本站整理了一份有关电机的基础培训知识，包括电机的分类，直流电机原理及交流电机的工作原理等。

1、电机的分类2、直流电机图2-1：直流电机的物理模型图图2-1表示一台最简单的两极直流电机模型，它的固定部分称为定子，上面装设了一对直流励磁（或是永磁铁）的主磁极N和S；旋转部分称为转子，上面装设电枢铁心；定子与转子之间有一气隙。

电枢铁心表面上放置了由A和X两根导体连成的电枢线圈（绕组），线圈的首端和末端分别连到两个圆弧形的铜片上，此铜片称为换向片。

换向片之间互相绝缘，由换向片构成的整体称为换向器。

换向器固定在转轴上，换向片与转轴之间亦互相绝缘。

在换向片上放置着一对固定不动的电刷B1和B2与换向器接触。

整个旋转部分为机电能量转换中枢，故称电枢。

电枢旋转时，电枢线圈通过换向片和电刷与外电路接通。

2.1直流电机工作原理图2-2：直流电动机工作原理示意图将外部直流电源加于电刷A(正极)和B(负极)上，则线圈abcd中流过电流，在导体ab中，电流由a指向b，在导体cd中，电流由c指向d。

导体ab和cd分别处于N、S极磁场中，受到电磁力的作用。

用左手定则可知导体ab和cd均受到电磁力的作用，且形成的转矩方向一致，这个转矩称为电磁转矩，为逆时针方向。

这样，电枢就顺着逆时针方向旋转，如图2-2(a)所示。

当电枢旋转180°，导体cd转到N极下，ab转到S极下，如图2-2(b)所示，由于电流仍从电刷A流入，使cd中的电流变为由d流向c，而ab中的电流由b流向a，从电刷B流出，用左手定则判别可知，电磁转矩的方向仍是逆时针方同。

由此可见，加于直流电动机的直流电源，借助于换向器和电刷的作用，使直流电动机电枢线圈中流过的电流，方向是交变的，从而使电枢产生的电磁转矩的方向恒定不变，确保直流电动机朝确定的方向连续旋转。

这就是直流电动机的基本工作原理。

简单来说，直流电动机就是利用通电导体在磁场中受力运动而“切割”其磁力线的原理工作的。

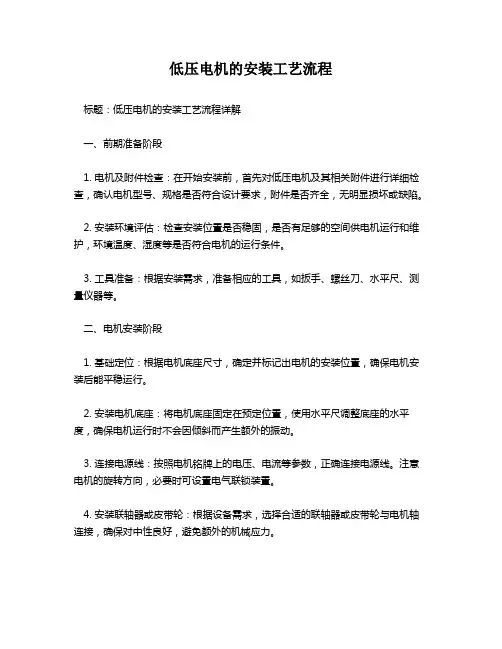

低压电机的安装工艺流程标题：低压电机的安装工艺流程详解一、前期准备阶段1. 电机及附件检查：在开始安装前，首先对低压电机及其相关附件进行详细检查，确认电机型号、规格是否符合设计要求，附件是否齐全，无明显损坏或缺陷。

2. 安装环境评估：检查安装位置是否稳固，是否有足够的空间供电机运行和维护，环境温度、湿度等是否符合电机的运行条件。

3. 工具准备：根据安装需求，准备相应的工具，如扳手、螺丝刀、水平尺、测量仪器等。

二、电机安装阶段1. 基础定位：根据电机底座尺寸，确定并标记出电机的安装位置，确保电机安装后能平稳运行。

2. 安装电机底座：将电机底座固定在预定位置，使用水平尺调整底座的水平度，确保电机运行时不会因倾斜而产生额外的振动。

3. 连接电源线：按照电机铭牌上的电压、电流等参数，正确连接电源线。

注意电机的旋转方向，必要时可设置电气联锁装置。

4. 安装联轴器或皮带轮：根据设备需求，选择合适的联轴器或皮带轮与电机轴连接，确保对中性良好，避免额外的机械应力。

5. 安装防护罩：为保护电机和操作人员的安全，需安装防护罩，防止杂物进入电机内部或人员误触。

三、调试与验收阶段1. 初步试运行：在确保所有连接都正确无误后，进行电机的初步试运行，观察电机运行是否平稳，有无异常声音或过热现象。

2. 负载测试：在电机空载运行正常后，逐步加载，检查电机在负载下的运行状态，确认电机性能满足设备需求。

3. 验收：完成上述步骤后，进行最后的验收工作，包括电机的运行稳定性、效率、噪音等各项指标，确保其满足设计和使用要求。

总结：低压电机的安装工艺流程是一项严谨的工作，每个步骤都需要仔细操作，确保电机能够安全、高效地运行。

只有做好每一个环节，才能保证电机的使用寿命和工作效率。

三相异步电动机重绕布线常识一、绕组修理1、放槽绝缘1、一般分里外二层，紧贴槽的外层用一层0.15毫米厚黄壳绝缘纸，或一层黄蜡布或两者兼用，里层用一层0.15毫米厚的薄青壳纸。

大功率电动机均采用这些材料。

2、小功率电动机可只采用一层0.20或0.25毫米厚的薄膜青壳纸。

3、最新工艺外层用一层0.15-0.25毫米厚的薄膜青壳纸，里层用聚酯薄膜。

2、尺寸要求1、槽绝缘长度一般使它的两端各伸出槽外5-10毫米，功率较大的电动机伸出槽外部分的绝缘纸膜布还应放长尺寸并折选或双层，这样既能使其固定，有能加强槽口两端的绝缘性。

2、里外层的宽度要求不同，外层的宽度只要使纸布的左右下三面紧贴槽壁，而上面正好比槽口缩进一些即可。

里层的宽度则要使纸的三面贴槽壁外，上面要高出槽口约5-10毫米，以便嵌线时使导线从高处槽口的两片纸中间滑进去，不致与槽口接触摩擦损坏导线绝缘。

3、另一种要求里外两层的宽度相同，都只要使纸布的三面紧贴槽壁，上面正好比槽口缩进一些，而在槽口插入两片宽约20毫米薄膜青壳纸，这两片纸称之为引槽纸，它起到嵌线时引导线滑进槽里的作用，当导线全部嵌好一槽后，可将这两片引槽纸抽出，插入到另一槽口继续使用。

3、使用要求微型电动机因定子内径特别小，插放引槽纸嵌线不便，一般采用里层高出槽口的方法，并且所有槽绝缘纸不是一次放好，而是放一槽嵌一槽，嵌好一槽就将高出槽口的绝缘纸沿槽口剪平，包卷后插入槽楔。

在双层绕组中，因每个槽嵌有属于不同线圈组成，不同极相的两线圈边，分上下两层，或以槽口为准，称里外档上下层。

先嵌靠槽底的称底层。

下层或外档后嵌靠槽各口的称上层，里档。

这二层之间必须隔一层绝缘纸，称为层间绝缘纸或隔相绝缘纸。

层间绝缘纸通常采用0.2-0.25毫米厚的薄膜青壳纸宽度要比槽宽大5-10毫米，以便折选包住底层导线，使两层导线隔开。

纸的长度要求两端各伸出槽外10-20毫米，以利于隔相绝缘。

二、绕制线圈三相异步电动机的线圈形状多数为菱形和腰圆形。

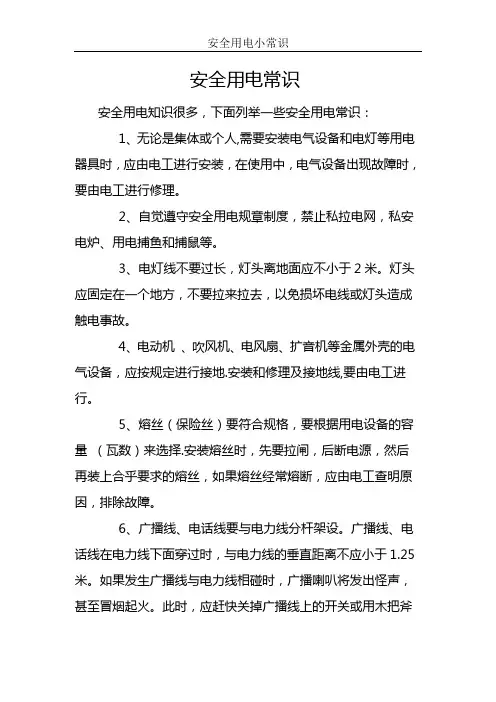

安全用电常识安全用电知识很多，下面列举一些安全用电常识：1、无论是集体或个人,需要安装电气设备和电灯等用电器具时，应由电工进行安装，在使用中，电气设备出现故障时，要由电工进行修理。

2、自觉遵守安全用电规章制度，禁止私拉电网，私安电炉、用电捕鱼和捕鼠等。

3、电灯线不要过长，灯头离地面应不小于2米。

灯头应固定在一个地方，不要拉来拉去，以免损坏电线或灯头造成触电事故。

4、电动机、吹风机、电风扇、扩音机等金属外壳的电气设备，应按规定进行接地.安装和修理及接地线,要由电工进行。

5、熔丝（保险丝）要符合规格，要根据用电设备的容量（瓦数）来选择.安装熔丝时，先要拉闸，后断电源，然后再装上合乎要求的熔丝，如果熔丝经常熔断，应由电工查明原因，排除故障。

6、广播线、电话线要与电力线分杆架设。

广播线、电话线在电力线下面穿过时，与电力线的垂直距离不应小于1.25米。

如果发生广播线与电力线相碰时，广播喇叭将发出怪声，甚至冒烟起火。

此时，应赶快关掉广播线上的开关或用木把斧头、铁锹、镐头等迅速砍断广播线，并且不要靠近带电的线头，要请电工及时处理故障。

必须注意：此时不得用手去拨地线。

否则将造成触电事故。

7、晒衣服的铁丝不要靠近电线，以防铁丝与电线相碰。

更不要在电线上晒衣服、挂东西.此外，还要防止藤蔓、瓜秧、树木等接触电线。

8、无论是集体或个人，需要拉接临时电线时，都必须经供电局同意，由电工安装，禁止私拉乱接临时电线.临时电线要采用橡皮绝缘线，离地面不低于2.5米，并且要有专人管理，用过后要及时拆除。

9、禁止使用“一线一地”的办法安装电灯等。

10、教育儿童不要玩弄电线、灯头、开关、电动机等电气设备，不要到电动机和变压器附近玩耍，不要爬电杆或摇晃电杆拉线，不要在电线附近放风筝，万一风筝落在电线上，要由电工来处理，不要自己猛拉硬扯，以免电线相碰引起停电和触电事故。

不许用石块或弹弓打电线、瓷瓶上的鸟，以防打伤、打断电线或打坏瓷瓶。

11、发现落地的电线，离开10米以外，更不要用手去拾。

电工安全基本知识_维修电工安全常识（1）严禁一线（相线或火线L)一地（大地）安装用电器。

（2）在一个插座上不行接过多或功率过大的用电器；
（3）不把握电气学问和技术的人员，不行安装和拆卸电气设备及线路；
（4）不行用金属丝绑扎电源线；
（5）不行用湿手接触带电器更不行用湿布擦电器；
（6）电动机和电气设备上不行放置衣服，不行在电动机上坐立，雨具不行挂在电动机或开关柜上方；
（7）堆放和搬运各种物资、安装设备，要与带电设备和电源线保持肯定的平安间距0.4kv 0.1m；10kv 0.7m；
（8）在搬运电钻、电焊机和电炉等可移动电器时，要先切断电源，不允许拖拉电源线搬移电器。

（9）在潮湿环境中使用可移动电器时必需采纳额定电压为36v的低压电器，若使用额定电压220v的电器，其电源必需采纳隔离变压器在金属容器中使用移动电器，肯定要用额定电压为12v的低压电器，并要加接临时开关，专人在容器外监护；低压移动电器应装特别型号的插头，以防误插入电压较高的插座上。

（10）雷雨时，不要走近高电压电杆、铁塔和避雷针的接地线四周，以防雷电入地时四周存在的跨步电压触电；切勿走近断落在地上的高压线，万一进入跨步电压区域要马上用单腿或双脚并拢快速跳到10
米以外的区域，千万不要奔跑以防跨步电压触电。

电机常识知识点总结一、电机的工作原理电机的工作原理是利用电磁感应原理，通过通电的线圈产生磁场，与磁场相互作用的磁体产生力矩，使电机产生机械运动。

通常情况下，电机包括定子和转子两个部分。

定子是通过绕组产生磁场的部分，转子是通过磁场产生力矩的部分。

电机的工作过程中，通过控制电流的大小和方向来控制电机的转动方向和速度。

二、电机的分类根据电机的工作原理和结构特点，电机可分为直流电机和交流电机两大类。

直流电机包括直流电动机、直流电动车电机等，交流电机包括异步电机、同步电机等。

此外，根据电机的工作原理，还可将电机分为感应电机、永磁电机、复合电机等。

三、电机的特点1. 电机具有高效率和良好的动态性能，能够快速响应，并且能承受一定的负载。

2. 电机运行平稳，噪音低，并且维护简单，使用寿命长。

3. 电机的功率范围广泛，从几瓦到上百兆瓦都可以实现。

4. 电机的转速范围广，从几转/分到几万转/分都可以实现。

四、电机的应用领域1. 工业领域：电机广泛应用于工厂的生产设备和机械设备，如风机、泵、压缩机、输送机、机床等。

2. 交通领域：电机广泛应用于汽车、电动车、电梯、地铁、火车等交通工具和设备。

3. 家用电器领域：电机广泛应用于家用电器、如洗衣机、冰箱、空调、吸尘器、电饭煲等。

4. 农业领域：电机也被广泛应用于农业设备，如水泵、播种机、收割机等。

五、电机的维护和故障处理1. 电机的维护包括定期检查电机的绝缘电阻、润滑油、轴承磨损等，及时清洁电机，保持通风良好。

2. 电机的故障处理包括查找电机故障的原因，对电机进行检修和更换损坏部件。

总之，电机是现代工业生产和生活中不可缺少的重要设备，了解和掌握电机的常识知识是非常有必要的。

只有充分了解电机的工作原理、分类、特点和应用领域，才能更好地使用和维护电机，确保其正常运行。

SEW 减速机型号简介R系列——同轴斜齿轮减速电机F系列——平行轴斜齿轮减速电机K系列——垂直轴斜齿轮-伞齿轮减速电机S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机W系列——垂直轴螺旋平面减速电机R系列F系列K系列S系列W系列Torque Range kNm640606501200CompactM Series CN SeriesQuatroHighLowC u s t o m i z a t i o n N e e dGeared Motors减速机构造原理示意图-1 R系列—同轴斜齿轮减速电机减速机构造原理示意图-2 F系列—平行轴斜齿轮减速电机减速机构造原理示意图-3K系列—垂直轴斜齿轮-伞齿轮减速电机可选安装形式代号含义：A——单键空心轴H——缩紧盘空心轴V——花键空心轴（DIN5480）F——法兰安装M——带加长轴承箱/T——扭矩臂安装/G——橡胶缓冲垫B——地脚安装Z——B14法兰安装SEW电机型号电机型号附加选项含义减速电机型号举例减速电机铭牌举例：电机铭牌举例：安装前准备工作安装前的拆箱检查和安装准备开箱前请查看包装箱是否完好开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致型号、速比、安装位置、特殊要求等安装前请仔细阅读相关使用维护手册重点检查减速机上的红油堵/可视油镜及透气阀的位置和状态油位堵头与透气阀的结构透气阀油位显示的堵头油镜油位堵头与透气阀的结构安装、使用和维护——透气阀要求1为什么需要透气阀?¾减速机运转造成压力升高,采用限压阀(0.12MPa）透气减压阀的原理透气减压阀即单向阀,减速箱及电机油封通常最大可以承受0.15 Mpa压力 透气减压阀安装的位置总是安装在减速机较高部位透气减压阀的使用透气减压阀使用方法如右图安装、使用和维护——透气阀要求2◆运输过程中为防止透气阀由于外界因素引起漏油采用橡胶紧固件密封◆减速机运转前应拆掉橡胶紧固件透气减压阀错误使用后果（未除去橡胶密封件）减速箱体输出轴油封漏油通常可以不必维修减速机箱体与电机联接法兰漏油必须进行维修电机定子进油必须进行维修实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难如:注意装配时的润滑剂安装前应检测轴、孔的配合公差各输出元件采用正确的安装方法可以避免产生附加的径向载荷及轴向力,安装精度应该严格按照相关标准执行。

二、电机常识：在三相电动机的外壳上,钉有一块牌子,叫铭牌;铭牌上注明这台三相电动机的主要技术数据,是选择、安装、使用和修理包括重绕组三相电动机的重要依据,铭牌的主要内容如下; 同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号Y-112M-4Y 为电动机的系列代号,112为基座至输出转轴的中心高度mmM 为机座类别L 为长机座,M 为中机座,S 为短机座,4为磁极数;旧的型号如J02-52-4：J 为异步电动机,0为封闭式,2为设计序号,5为机座号,2为铁心长度序号,4为磁极数;2．额定功率额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率,用表示,以千瓦kW 或瓦W 为单位;3．额定电压380V 额定电压是指接到电动机绕组上的线电压,用U N 表示;三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%;电压过高,电动机容易烧毁；电压过低,电动机难以启动,即使启动后电动机也可能带不动负载,容易烧坏;4．额定电流8.8A 额定电流是指三相电动机在额定电源电压下,输出额定功率时,流入定子绕组的线电流,用I N 表示,以安A 为单位;若超过额定电流过载运行,三相电动机就会过热乃至烧毁;三相异步电动机的额定功率与其他额定数据之间有如下关系式式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率50Hz 额定频率是指电动机所接的交流电源每秒钟内周期变化的次数,用N f 表示;我国规定标准电源频率为50Hz;6．额定转速1440r/min 额定转速表示三相电动机在额定工作情况下运行时每分钟的转速,用N n 表示,一般是略小于对应的同步转速1n ;如1n =1500r/min,则N n =1 440r/min;7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力,它表明三相电动机允许的最高工作温度;它与电动机绝缘材料所能承受的温度有关;A 级绝缘为1050C,E 级绝缘为1200C,B 级绝缘为1300C,F 级绝缘为1550C,C 级绝缘为1800C;8．接法∆三相电动机定子绕组的连接方法有星形Y 和三角形△两种;定子绕组的连接只能按规定方法连接,不能任意改变接法,否则会损坏三相电动机;9．防护等级IP44防护等级表示三相电动机外壳的防护等级,其中IP 是防护等级标志符号,其后面的两位数字分别表示电机防固体和防水能力;数字越大,防护能力越强,如IP44中第一位数字“4”表示电机能防止直径或厚度大于1毫米的固体进入电机内壳;第二位数字“4”表示能承受任何方向的溅水;11．定额定额是指三相电动机的运转状态,即允许连续使用的时间,分为连续、短时、周期断续三种;1连续连续工作状态是指电动机带额定负载运行时,运行时间很长,电动机的温升可以达到稳态温升的工作方式;2短时短时工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升；停机时间很长,使电动机的温升可以降到零的工作方式;3周期断续周期断续工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升；停止时间也很短,使电动机的温升降不到零,工作周期小于10min的工作方式;1.测量前,应将保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,指针应指向无穷大∞,否则说明兆欧表有故障;2.测量前,应切断被测电器及回路的电源,并对相件进行临时接地放电,以保证人身与兆欧表的安全和测量结果准确;3.测量时必须正确接线;兆欧表共有3个接线端L、E、G;测量回路对地电阻时,L端与回路的裸露导体连接,E端连接或金属外壳；测量回路的绝缘电阻时,回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时,为防止电缆表面对测量精度产生影响,应将电缆的屏蔽层接至G端;4.兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度;<BR>5.摇动兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电;<BR>6.摇动兆欧表后,各接线柱之间不能短接,以免损坏同步电机就是靠励磁电流运行的,如果没有励磁,电机就是异步的;励磁是加在转子上的直流系统,它的旋转速度和极性与定子是一致的,如果励磁出现问题,电动机就会失步,调整不过来,触发保护“励磁故障”电动机跳闸说的白一点,励磁电流就是同步电机转子中流过的电流有了这个电流,使转子相当于一个电磁铁,有N极和S极,在正常运行时,这个电流是由外部加在转子上的直流电压产生的;以前这个直流电压是由直流电动机供给,现在大多是由可控硅整流后供给;我们通常把可控硅整流系统称为励磁装置;异步机就是电机的转子转动的速度与定子所产生的旋转磁场的旋转速度不一致,有一个差值不同步;我们叫转差;这个转差与定子所产生的旋转磁场的转速的比率叫转差率;同步机与异步机的区别在于：从供电方面说,异步机只是在定子侧加上电压也有转子上加电压的,而同步机要在定子和转子上都加上电压;也就是说异步机是单边励磁,同步机是双边励磁; 从转速方面说,异步机的转速只与负荷大小有关当然有一定的范围,而同步机的转速只与电网的频率有关; 从结构上说,同步电机与异步机转子的构造也不一样;异步机的转子是有夕钢片和铝条或夕钢片和线圈组成,而同步机一般由数块磁钢和线圈组成也有隐极式的不太一样; 当然还有许多差别,如工艺要求、设计问题等等,我也说不全,请共同探讨;步进电机和交流伺服电机性能比较步进电机和交流伺服电机性能比较步进电机是一种离散运动的装置,它和现代数字控制技术有着本质的联系;在目前国内的数字控制系统中,步进电机的应用十分广泛;随着全数字式交流伺服系统的出现,交流伺服电机也越来越多地应用于数字控制系统中;为了适应数字控制的发展趋势,运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机;虽然两者在控制方式上相似脉冲串和方向信号,但在使用性能和应用场合上存在着较大的差异;现就二者的使用性能作一比较;一、控制精度不同两相混合式步进电机步距角一般为°、°,五相混合式步进电机步距角一般为°、°;也有一些高性能的步进电机步距角更小;如四通公司生产的一种用于慢走丝机床的步进电机,其步距角为°；德国百格拉公司BERGER LAHR生产的三相混合式步进电机其步距角可通过拨码开关设置为°、°、°、°、°、°、°、°,兼容了两相和五相混合式步进电机的步距角;交流伺服电机的控制精度由电机轴后端的旋转编码器保证;以松下全数字式交流伺服电机为例,对于带标准2500线编码器的电机而言,由于驱动器内部采用了四倍频技术,其脉冲当量为360°/10000=°;对于带17位编码器的电机而言,驱动器每接收217=131072个脉冲电机转一圈,即其脉冲当量为360°/131072=秒;是步距角为°的步进电机的脉冲当量的1/655;二、低频特性不同步进电机在低速时易出现低频振动现象;振动频率与负载情况和驱动器性能有关,一般认为振动频率为电机空载起跳频率的一半;这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利;当步进电机工作在低速时,一般应采用阻尼技术来克服低频振动现象,比如在电机上加阻尼器,或驱动器上采用细分技术等;交流伺服电机运转非常平稳,即使在低速时也不会出现振动现象;交流伺服系统具有共振抑制功能,可涵盖机械的刚性不足,并且系统内部具有频率解析机能FFT,可检测出机械的共振点,便于系统调整;三、矩频特性不同步进电机的输出力矩随转速升高而下降,且在较高转速时会急剧下降,所以其最高工作转速一般在300～600RPM;交流伺服电机为恒力矩输出,即在其额定转速一般为2000RPM或3000RPM以内,都能输出额定转矩,在额定转速以上为恒功率输出;四、过载能力不同步进电机一般不具有过载能力;交流伺服电机具有较强的过载能力;以松下交流伺服系统为例,它具有速度过载和转矩过载能力;其最大转矩为额定转矩的三倍,可用于克服惯性负载在启动瞬间的惯性力矩;步进电机因为没有这种过载能力,在选型时为了克服这种惯性力矩,往往需要选取较大转矩的电机,而机器在正常工作期间又不需要那么大的转矩,便出现了力矩浪费的现象;五、运行性能不同步进电机的控制为开环控制,启动频率过高或负载过大易出现丢步或堵转的现象,停止时转速过高易出现过冲的现象,所以为保证其控制精度,应处理好升、降速问题;交流伺服驱动系统为闭环控制,驱动器可直接对电机编码器反馈信号进行采样,内部构成位置环和速度环,一般不会出现步进电机的丢步或过冲的现象,控制性能更为可靠;六、速度响应性能不同步进电机从静止加速到工作转速一般为每分钟几百转需要200～400毫秒;交流伺服系统的加速性能较好,以松下MSMA 400W交流伺服电机为例,从静止加速到其额定转速3000RPM 仅需几毫秒,可用于要求快速启停的控制场合;综上所述,交流伺服系统在许多性能方面都优于步进电机;但在一些要求不高的场合也经常用步进电机来做执行电动机;所以,在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素,选用适当的控制电机直线异步电动机的结构主要包括定子、动子和直线运动的支撑轮三部分;为了保证在行程范围内定子和动子之间具有良好的电磁场耦合,定子和动子的铁心长度不等;定子可制成短定子和长定子两种形式;由于长定子结构成本高、运行费用高,所以很少采用;直线电动机与旋转磁场一样,定子铁心也是由硅钢片叠成,表面开有齿槽；槽中嵌有三相、两相或单相绕组；单相直线异步电动机可制成罩极式,也可通过电容移相;直线异步电动机的动子有三种形式：1磁性动子动子是由导磁材料制成钢板,既起磁路作用,又作为笼型动子起导电作用;2非磁性动子 ,动子是由非磁性材料铜制成,主要起导电作用,这种形式电动机的气隙较大,励磁电流及损耗大;3动子导磁材料表面覆盖一层导电材料,导磁材料只作为磁路导磁作用；覆盖导电材料作笼型绕组;因磁性动子的直线异步电动机结构简单,动子不仅作为导磁、导电体,甚至可以作为结构部件,其应用前景广阔;直线异步电动机的工作原理和旋转式异步电动机一样,定子绕组与交流电源相连接,通以多相交流电流后,则在气隙中产生一个平稳的行波磁场当旋转磁场半径很大时,就成了直线运动的行波磁场;该磁场沿气隙作直线运动,同时,在动子导体中感应出电动势,并产生电流,这个电流与行波磁场相互作用产生异步推动力,使动子沿行波方向作直线运动;若把直线异步电动机定子绕组中电源相序改变一下,则行波磁场移动方向也会反过来,根据这一原理,可使直线异步电动机作往复直线运动;直线异步电动机主要用于功率较大场合的直线运动机构,如门自动开闭装置,起吊、传递和升降的机械设备,驱动车辆,尤其是用于高速和超速运输等;由于牵引力或推动力可直接产生,不需要中间连动部分,没有摩擦,无噪声,无转子发热,不受离心力影响等问题;因此,其应用将越来越广;直线同步电动机由于性能优越,应用场合与直线异步电动机相同,有取代趋势;直线步进电动机应用于数控绘图仪、记录仪、数控制图机、数控裁剪机、磁盘存储器、精密定位机构等设备中;同步式次级为永久磁钢由于效率高、推力密度大、可控性好等优点,尽管其对隔磁防尘要求较高和装配较困难,现在也已成为机床用直线电机的主流。

电工作业应知应会知识手册电工作业是一项具有一定危险性的工作，要求电工具备扎实的专业知识和技能。

为了帮助广大电工更好地掌握相关知识，保障工作安全和质量，特编写此知识手册。

一、电工基础知识（一）电学基本概念电流：电荷在导体中的定向移动形成电流，单位是安培（A）。

电压：使电路中形成电流的原因，单位是伏特（V）。

电阻：导体对电流的阻碍作用，单位是欧姆（Ω）。

（二）电路组成电源：提供电能的装置。

导线：连接电路元件的导体。

开关：控制电路通断。

负载：消耗电能的装置，如灯泡、电动机等。

（三）欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式为 I ＝ U/R 。

（四）电功率电功率表示电流做功的快慢，单位是瓦特（W）。

公式为P ＝UI 。

二、常用电工工具和仪表（一）电工工具1、螺丝刀：分为一字螺丝刀和十字螺丝刀，用于拧螺丝。

2、钳子：包括钢丝钳、尖嘴钳、剥线钳等，用于夹持、剪断电线等。

3、电工刀：用于剖削电线绝缘层。

4、电钻：用于钻孔。

（二）电工仪表1、万用表：可测量电压、电流、电阻等多种电学量。

2、兆欧表：用于测量电气设备的绝缘电阻。

3、钳形电流表：无需断开电路即可测量电流。

三、安全用电常识（一）触电类型1、单相触电：人体接触到火线和大地之间的电压。

2、两相触电：人体同时接触到两根火线之间的电压。

（二）触电急救1、迅速切断电源。

2、若触电者昏迷，应进行心肺复苏。

（三）安全电压我国规定的安全电压额定值为 42V、36V、24V、12V、6V 。

（四）电气防火与防爆1、合理选用电气设备和导线。

2、保持电气设备的正常运行，防止过载、短路等故障。

四、电气安装与维修（一）布线原则1、线路应横平竖直，整齐美观。

2、导线应避免交叉，尽量走直线。

（二）插座与开关安装1、插座安装高度应符合标准，一般离地 30cm 左右。

2、开关应安装在方便操作的位置。

（三）照明灯具安装1、灯具应固定牢固，防止掉落。

2、灯具的接线应正确、牢固。

1、stall torque ：失速扭矩（失速转矩）失速力矩有时也称堵转力矩，指在电机轴被外力锁定的情况下，以目标温升为约束，可连续输出力矩的最高值。

堵转力矩一般高于额定力矩。

一般不提瞬时最大失速力矩，如果非要提，则应该指电机轴不转时可对外提供的峰值力矩，该力矩受限于电机的电磁结构和热容热阻等因素。

2、locked-rotor torque：堵转扭矩：当负载阻力产生的反力矩大于电机的电磁动力的电磁转矩时，电机会很快停转，或电机无法起动，我们称电机“堵转”了。

进入堵转状态后，转速为零，这时电动机能够输出的转矩为堵转转矩。

堵转转矩实际上是指在不过热的条件下，电机的最大转矩，对应电机的转速为零，电流最大时的转矩。

3、额定转矩：在额定电压、额定负载下，电动机转轴上产生的电磁转矩称为电动机的额定转矩。

4、启动转矩：当给处于停止状态下的异步电动机加上电压时的瞬间，异步电动机产生的转矩称为起动转矩。

启动转矩表征了电动机的启动能力，它与启动方式有关（如星三角起动，变频调速起动等），直接起动鼠笼式一般为额定力矩的0.8到2.2倍。

通常起动转矩为额定转矩的125%以上。

与之对应的电流称为启动电流，通常该电流为额定电流的6倍左右。

对于直流电机来说，这个启动转矩特别大，所以启动电流也就很大，故而不能直接启动，当然这是对于大型直流电机而言，小型的直流电机包括永磁的都是例外。

对于交流电机来说这个转矩就不是很大了，所以电流也不是很大，可以直接启动，当然交流电机启动转矩小所以不能带载启动。

5、最大转矩：电动机转矩从稳定区进入不稳定区的交界点。

也就是说，如果负载转矩大于电动机的最大转矩，电动机的输出转矩会变小，并进入堵转状态。

通常，最大转矩>堵转转矩>额定转矩。

最大转矩与额定转矩之比，称为电动机的过载系数。

最大转矩倍数和堵转转矩倍数确实是衡量电机性能和两个重要性能指标，但是也不是越大越好。

最大转矩倍数越大，电机也就具备了超载极限的能力，但是同时对电机的体积和用材也是个很重要的考核。

2024年电工入门知识最详最全总结____年电工入门知识最详最全总结第一章: 电工基础知识1.1 电工行业概述- 电工职业的定义和职责- 电工职业的发展前景和机会1.2 电工工具和仪器- 常用电工手工具介绍- 常用电工仪器设备介绍1.3 电路基础知识- 电流、电压和电阻的概念和关系- 电路符号和组成元件介绍1.4 电工安全知识- 电工事故和安全风险的预防和处理方法- 电工个人防护用具的使用和维护方法1.5 电工常识- 电工单位和常用公式- 电工常用材料和元器件的特性和用途第二章: 电工实践技能2.1 电线和电缆安装- 电线和电缆的选用和安装方法- 线槽和管道的布线方法2.2 开关和插座的安装和维修- 开关和插座的选用和安装方法- 开关和插座的常见故障处理方法2.3 照明设备的安装和维修- 照明设备的选用和安装方法- 照明设备的常见故障处理方法2.4 配电箱的安装和维修- 配电箱的选用和安装方法- 配电箱的常见故障处理方法2.5 电机和电动机的安装和维修- 电机和电动机的选用和安装方法- 电机和电动机的常见故障处理方法第三章: 电工理论知识3.1 电路分析基础- 电路的基本参数和运算法则- 电路的稳态和暂态分析方法3.2 配电系统设计和规划- 配电系统的基本结构和设计要点- 配电系统的容量计算和故障处理方法3.3 电气安全和保护- 接地系统和绝缘故障的防护方法- 过载和短路保护装置的选择和使用3.4 电能质量和电能管理- 电能质量参数和问题分析- 电能管理的基本原理和方法3.5 新能源和智能电网- 太阳能和风能发电系统的设计和运行- 智能电网的概念和技术应用第四章: 实际工程案例分析4.1 住宅电气系统设计和安装- 住宅电气系统的设计和布置方法- 住宅电气系统的实际案例分析4.2 商业建筑电气系统设计和安装- 商业建筑电气系统的设计和布置方法- 商业建筑电气系统的实际案例分析4.3 工业电气系统设计和安装- 工业电气系统的设计和布置方法- 工业电气系统的实际案例分析4.4 新能源系统设计和安装- 太阳能和风能发电系统的设计和布置方法- 新能源系统的实际案例分析第五章: 电工管理和进阶技能5.1 电工管理和施工组织- 电工工地的管理和安全监督方法- 电工项目的施工组织和进度管理5.2 电工管理和技术进修- 电工技术知识的学习和进修方法- 电工职业的发展路径和技能提升以上是____年电工入门知识的最详细最全总结, 希望对你的学习和职业发展有所帮助。
