电气安全技术讲座
- 格式：ppt
- 大小：2.61 MB
- 文档页数：321
下载文档原格式
合集下载
电气安全技术(4)

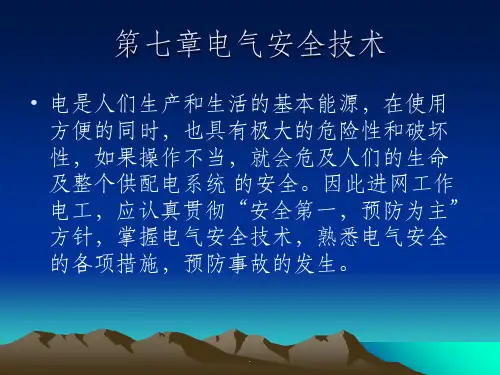

第七章电气安全技术
电是人们生产和生活的基本能源，在使用方便的同时，也具有极大的危险性和破坏性，如果操作不当，就会危及人们的生命 及整个供配电系统 的安全。因此进网工作电工，应认真贯彻“安全第一，预防为主”方针，掌握电气安全技术，熟悉电气安全的各项措施，预防事故的发生。
第一节电击
1电击概述 电流通过人体，造成对人体的伤害称为电击 我们所说的电对人的伤害，主要来自电流。电流流过人体时，电流的热效应会引起肌体烧伤、炭化或在某些器官上产生损坏其正常功能的高温；肌体内的体液或其他组织会发生分解作用，从而使各种组织的结构和成分遭到严重破坏；肌体的神经组织或其他组织因受到损伤，会产生不同程度的刺麻、酸疼、打击感，并伴随不自主的肌肉收端、心慌、惊恐等症状，伤害严重时会出现心律不齐、昏迷、呼吸停止直至死亡的严重后果。 当人体触及带电体时就会有电流通过人体，电流对人体造成的伤害主要有电击和电伤两种。
7触电者人体状况的影响
一般情况下，女性比男性对电流敏感，小孩比成人敏感。 患有心脏病、精神病或碎酒的人比正常人严重 经常参加劳动和体育锻炼的人在同等情况下出点伤害较轻。
（2）电伤 电伤也叫电灼，是指由电流的热效应、化学效应或机械效应对人体造成的伤害。电伤的发生，一般都在人体的外部，往往在肌体上留下伤痕，受电弧释放出的大量热能灼伤；人体与带电体接触，并同时发生放电电弧，灼伤更严重。这种伤害将使皮肤发肿或形成一层坚硬的膜。如触电人接触的是铜、黄铜或铝等载流体，这些物质侵入皮肤后会使皮肤变得粗糙、硬化，或使局部皮肤颜色呈绿色或暗黄色。
窒息电流
窒息电流 通过人体引起心室发生纤维性颤动的醉最小电流称为窒息电流。高压触电可能因为强电弧或大电流导致烧伤使人致命；低压触电可能因心室颤动或因心室颤动时间过长使人致命。一旦发生心室颤动，数分钟内即可导致死亡。因此，在不超过数百毫安电流的作用下，电流引起的心室颤动是触电死亡的主要原因。所以，可以认为室颤电流是短时间作用的最小致命电流。室颤电流与电流持续时间有很大关系。实验表明，当电流持续的时间超过心脏搏动周期时，人的室颤电流约为50mA；当电流持续的时间短于心脏搏动周期时，人的室颤电流约为数百mA；当电流持续的时间在0.1S时， 500mA以上乃至数安的电流才可引起心室颤动。
电是人们生产和生活的基本能源，在使用方便的同时，也具有极大的危险性和破坏性，如果操作不当，就会危及人们的生命 及整个供配电系统 的安全。因此进网工作电工，应认真贯彻“安全第一，预防为主”方针，掌握电气安全技术，熟悉电气安全的各项措施，预防事故的发生。
第一节电击
1电击概述 电流通过人体，造成对人体的伤害称为电击 我们所说的电对人的伤害，主要来自电流。电流流过人体时，电流的热效应会引起肌体烧伤、炭化或在某些器官上产生损坏其正常功能的高温；肌体内的体液或其他组织会发生分解作用，从而使各种组织的结构和成分遭到严重破坏；肌体的神经组织或其他组织因受到损伤，会产生不同程度的刺麻、酸疼、打击感，并伴随不自主的肌肉收端、心慌、惊恐等症状，伤害严重时会出现心律不齐、昏迷、呼吸停止直至死亡的严重后果。 当人体触及带电体时就会有电流通过人体，电流对人体造成的伤害主要有电击和电伤两种。
7触电者人体状况的影响
一般情况下，女性比男性对电流敏感，小孩比成人敏感。 患有心脏病、精神病或碎酒的人比正常人严重 经常参加劳动和体育锻炼的人在同等情况下出点伤害较轻。
（2）电伤 电伤也叫电灼，是指由电流的热效应、化学效应或机械效应对人体造成的伤害。电伤的发生，一般都在人体的外部，往往在肌体上留下伤痕，受电弧释放出的大量热能灼伤；人体与带电体接触，并同时发生放电电弧，灼伤更严重。这种伤害将使皮肤发肿或形成一层坚硬的膜。如触电人接触的是铜、黄铜或铝等载流体，这些物质侵入皮肤后会使皮肤变得粗糙、硬化，或使局部皮肤颜色呈绿色或暗黄色。
窒息电流
窒息电流 通过人体引起心室发生纤维性颤动的醉最小电流称为窒息电流。高压触电可能因为强电弧或大电流导致烧伤使人致命；低压触电可能因心室颤动或因心室颤动时间过长使人致命。一旦发生心室颤动，数分钟内即可导致死亡。因此，在不超过数百毫安电流的作用下，电流引起的心室颤动是触电死亡的主要原因。所以，可以认为室颤电流是短时间作用的最小致命电流。室颤电流与电流持续时间有很大关系。实验表明，当电流持续的时间超过心脏搏动周期时，人的室颤电流约为50mA；当电流持续的时间短于心脏搏动周期时，人的室颤电流约为数百mA；当电流持续的时间在0.1S时， 500mA以上乃至数安的电流才可引起心室颤动。
电气安全技术
人体触电的形式
触电形式
直接触电
间接触电
跨步电压触电
单相触电
双相触电
高压触电
直接触电：
单项触电：人体一部分接触带电体的同时，别一部分又与大地或零
线（中性线）接触，电流从带电体流经人体致电大地 （或零线）形成回路，这种触电叫单相触电。[ 图一]
双相触电：人体的不同部位同时接触两相电源带电体而引起的触
Ａ、观察一下有否呼吸存在，当有呼吸时，我们 可看到胸廊和腹部的肌肉随呼吸上下运动。用 手放在鼻 孔处，呼吸时可感到气体的流动。相反，无上述现象， 则往往是呼吸已停止。
Ｂ、摸一摸颈部的动脉和腹股沟处的股动脉，有 没有搏动，因为当有心跳时，一定有脉搏。颈 动脉和股 动脉都是大动脉，位置表浅，所以很容易感觉到它们 的搏动，因此常常作为是否 有心跳的依据。另外，在 心前区也可听一听是否有心声，有心声则有心跳。
超过数百
超过心脏搏动周期
2、电压的高低 人体接触的电压越高，流过人体的电流越大，对人体的伤害越严重。在触 电事例分析统计中70%以上死亡者是在对地电压为250V的低压下触电的。 3、频率的高低 ４０～６０ＨＺ的交流电对人最危险，随着频率的增高，触电危险程度将下降， 高频电流将会用于治疗疾病。
电流频率(HZ) ５０～１００ １２５ ２００以上
发生触电时现场急救具体方法
1、
迅速解脱电源：发生触电事故时，切不可惊慌 失措，束手无策，首先要马上切断电源，使病人 脱离电 流损害的状态，这是能否抢救成功的首要因素，因为当 触电事故发生时，电流会持续 不 断地通过触电者，从影响电流对人体刺激的因素中，我们知道，触电时间越长， 对人体损害越 严重。为了保护病人只有马上切断电源。其次，当病人触电时，身上有电流通过，已成为一带 体，对救护者是一个严重威胁，如不注意安全，同样会 使抢救者触电。所以，必须先使病人脱 离电源后，方可 抢救。使病人脱离电源的方法有很多：
电气技术培训PPT课件
3、IT系统的保护效果分析： （1）无保护接地 Ud=IrRr=3UφRr /︱3Rr+Zj︱ （2）有保护接地 Ud=3UφRb /︱3Rb+Zj︱ Ud—设备外壳对地电压 Rb—保护接地电阻 Zj—系统对地的绝缘阻抗 Ir 、Rr—人体电流、电阻 Uφ—系统相电压
例某380V IT系统，由数公里长电缆线路供 电，已知系统对地绝缘阻抗7000Ω，该系统 有人触及故障电机外壳，通过计算在有、无 保护接地的条件下通过人身的电流和设备对 地电压？（保护接地电阻为4 Ω，人体电阻为 1000 Ω）
流50mA，危险。
I=3Uφ/（3Rr+Rj) 绝阻
Rj — 系统对地
第二节防止电击事故措施
1)绝缘和屏护措施
防止电击事故措施
2)采用安全电压 3)电气设备安全接地
我国安全电压等级：42V、36V、24V、 12V、6V；直流安全电压上限72V
最小安全距离：
电压等 1以 1~10 20~35 110 220 500 级KV 下
TN—C：系统的中性线与保护线合一
TN系统 TN—S：系统的中性线与保护线分开
TN—C—S：系统的中性线与保护线 一部分合一，一部分分开。
二、保护接地
1、保护接地：
把故障情况下可能出现接触电压
的电气设备外壳与独立的接地装
置相连接。
2、保护接地原理：
接地电阻足够小
降低设备
外壳对地电压
防止接触
电压触电。
2、通电时间：长时间通电,8~10mA也可能致命 3、人体电阻：因人而异。包括体内电阻和表皮电阻 4、电流途径：左手至脚最危险 ,左脚至右脚危 险最小. 5、电流种类及电源频率：50~60HZ对人体伤害 最大
电气安全培训讲义范本
电气安全培训讲义范本第一部分：电气安全的基本知识一、电气安全的重要性和意义1. 电气事故的危害和成本2. 法律法规和标准的要求3. 企业和员工的责任和义务二、电气安全的相关法律法规和标准1. 电气安全相关的法律法规a. 电力法b. 劳动法c. 电气安全管理条例2. 电气安全相关的标准a. 国家标准b. 行业标准c. 企业标准三、电气事故的类型和原因1. 电击事故a. 直接触电b. 间接触电2. 短路事故a. 电气设备故障b. 电气设备错误操作c. 电气设备维修不当3. 电火灾事故a. 电气设备绝缘破损b. 电气设备过载c. 电气设备短路四、电气安全的基本规范和措施1. 工作场所的电气安全规定a. 电气设备安装和调试要求b. 电气设备维护和保养要求c. 电气设备故障排除要求2. 电气安全个人防护措施a. 佩戴绝缘手套和绝缘鞋b. 使用绝缘工具c. 确保工作区域的安全3. 急救措施和逃生方法a. 电击伤害的急救措施b. 火灾事故的应急逃生方法第二部分：电气设备的安全操作与维护一、电气设备的安全操作1. 电气设备的启动和停止a. 操作步骤和注意事项b. 操作前的检查和准备工作2. 电气设备的调试和运行a. 操作步骤和要求b. 注意事项和安全规范3. 电气设备的故障排除a. 故障判断和分析b. 故障处理和修复二、电气设备的安全维护1. 定期巡检和维护a. 检查电气设备的绝缘状况b. 清洁和防尘处理c. 紧固和固定设备部件2. 注意设备维护的时间和频率a. 日常维护b. 定期维护c. 长期维护3. 定期检测和测试a. 电气设备的绝缘测试b. 电气设备的接地测试c. 电气设备的跳闸试验第三部分：电气安全事故案例分析和应急预案一、电气安全事故的案例分析1. 电气事故的起因和过程2. 电气事故的危害和后果3. 电气事故的原因和责任二、电气安全应急预案1. 应急预案的制定和实施a. 预防和控制措施b. 应急救援组织和人员c. 应急物资和设备准备2. 应急演练和培训a. 不同情况下的应急演练b. 应急演练的目的和意义3. 应急预案的修订和改进a. 随着工作场所和设备的变化b. 随着技术和法律法规的更新总结：电气安全是企业和员工共同关注的重要问题。
电气安全技术培训范文
电气安全技术培训范文一、引言电气安全是现代社会中不可忽视的重要问题之一，涉及到人们的生命财产安全。
在电气工作中，如何正确使用电力设备，合理规划电气线路，以及防范电气事故的发生都是我们亟待解决的问题。
本次培训旨在通过对电气安全技术的培训，提高大家对电气安全的认识，避免电气事故的发生，保障工作环境的安全和生产的顺利进行。
二、电气安全基础知识1.电气事故的危害性电气事故一旦发生，可能会导致火灾、爆炸、电击等严重后果。
在生产作业中，电气事故往往造成人员伤亡和财产损失，甚至引发重大安全事故。
2.电气安全管理制度企业应建立健全电气安全管理制度，明确电气设备的使用责任和安全规范，定期检查电气设备的运行情况，确保操作人员具备相关的电气安全知识。
3.电气设备的维护与检修电气设备必须定期维护和检修，以保证其正常运行，并确保操作人员的安全。
4.电气线路的规划与设计电气线路的规划与设计要合理，避免电气线路过载和短路等情况的发生，确保电气设备的安全运行。
三、电气安全操作技术1.操作人员的安全防护操作人员在接触电气设备时，应穿戴好绝缘防护手套、绝缘鞋和安全帽等个人防护装备，确保自身安全。
2.接地保护措施在使用电气设备时，必须对设备进行正确接地，以防止电气设备发生漏电，造成电击事故。
3.电气设备的正确使用方法使用电气设备时，需要遵循设备的使用说明书，正确操作设备，避免误操作导致事故。
4.电气线路的维护电气线路的维护包括定期检查线路的接触件、绝缘件和接地情况，发现问题及时修理，确保线路安全可靠。
五、电气事故应急处理1.电气事故的判断与报警发生电气事故时，操作人员应及时判断事故情况，并及时报警，防止事态扩大。
2.紧急救援措施在电气事故发生后，应立即采取紧急救援措施，包括切断电源、扑灭火源、施行人员救援等，保护人员安全。
3.事故调查与原因分析对电气事故进行事故调查与原因分析，找出事故的根本原因，以避免类似事故再次发生。
六、电气安全技术的实际应用1.电气安全技术在工业生产中的应用电气安全技术在工业生产中起着至关重要的作用，既保证了生产的正常进行，又保护了员工的安全。
电气,防火,防爆,安全技术知识培训内容
6
应急处置与救援
- 应急预案的制定与实施- 应急演练的组织与评估- 应急通讯与信息传递- 应急救援队伍的建设与培训- 伤员急救与转运知识
7
法律法规与标准
- 安全生产法律法规概述- 电气、防火、防爆相关标准解读- 违法违规行为的法律责任- 安全生产责任制的落实
8
事故案例分析
- 典型电气事故案例分析- 典型火灾事故案例分析- 典型爆炸事故案例分析- 事故原因分析与预防措施
电气,防火,防爆,安全技术知识培训内容
序号
培训主题
培训内容
1
电气安全基础知识
- 电气事故的常见原因及预防措施- 电气设备的安Байду номын сангаас操作与维护- 电气设备的绝缘与接地- 电气线路的布局与安装规范
2
防火安全知识
- 火灾的成因与分类- 火灾的预防措施- 火灾应急处理流程- 灭火器的选择与使用方法- 疏散逃生与自救技能
3
防爆安全知识
- 爆炸的基本原理与分类- 爆炸危险源的识别与控制- 防爆设备的选用与维护- 爆炸事故应急处理措施- 爆炸场所的安全管理制度
4
安全技术操作规程
- 安全操作规程的重要性- 常见的安全技术操作规程- 违章操作的危害与后果- 安全操作规程的遵守与执行
5
个人防护用品使用
- 个人防护用品的种类与功能- 个人防护用品的选用与佩戴- 个人防护用品的维护与更换- 个人防护用品在特定工作环境下的应用
应急处置与救援
- 应急预案的制定与实施- 应急演练的组织与评估- 应急通讯与信息传递- 应急救援队伍的建设与培训- 伤员急救与转运知识
7
法律法规与标准
- 安全生产法律法规概述- 电气、防火、防爆相关标准解读- 违法违规行为的法律责任- 安全生产责任制的落实
8
事故案例分析
- 典型电气事故案例分析- 典型火灾事故案例分析- 典型爆炸事故案例分析- 事故原因分析与预防措施
电气,防火,防爆,安全技术知识培训内容
序号
培训主题
培训内容
1
电气安全基础知识
- 电气事故的常见原因及预防措施- 电气设备的安Байду номын сангаас操作与维护- 电气设备的绝缘与接地- 电气线路的布局与安装规范
2
防火安全知识
- 火灾的成因与分类- 火灾的预防措施- 火灾应急处理流程- 灭火器的选择与使用方法- 疏散逃生与自救技能
3
防爆安全知识
- 爆炸的基本原理与分类- 爆炸危险源的识别与控制- 防爆设备的选用与维护- 爆炸事故应急处理措施- 爆炸场所的安全管理制度
4
安全技术操作规程
- 安全操作规程的重要性- 常见的安全技术操作规程- 违章操作的危害与后果- 安全操作规程的遵守与执行
5
个人防护用品使用
- 个人防护用品的种类与功能- 个人防护用品的选用与佩戴- 个人防护用品的维护与更换- 个人防护用品在特定工作环境下的应用
电气安全技术PPT课件
第二章 触电及触电急救
七、脱离电源后的处理
第一种情况：触电者神志清醒。应使其就地平躺，严密观 察，暂时不要站立或走动；
第二种情况：触电者神志不清醒。应就地仰面平躺，且确 保气道畅通，并用5s时间，呼叫触电者或轻怕其肩膀，以判 断触电者是否意识丧失。禁止摇动触电者头部呼叫伤员。
第三种情况：触电者意识丧失。需要抢救，并同时拨打 120。抢救前需要对触电者呼吸和心跳进行判断。
第二章 触电及触电急救
2014年6月21日，中山一位市民，死于触电！
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
第二章 触电及触电急救
五、触电急救的原则
• 迅速脱离电源 • 现场急救 • 方法正确 • 慎重用药 • 坚持不懈
轻按触电者喉结旁凹陷处（左或右）
的颈动脉有无搏动；
通过“看、听、摸”判断结果：
1)有心跳没呼吸；
2)有呼吸没心跳；
3)既没呼吸又没心跳。 4)没有致命的外伤。
根据情况，采取不同的急救方法
第二章 触电及触电急救
2、触电急救方法
1）、人工呼吸法； 2）、胸外心脏挤压法； 3）、交替使用法
第二章 触电及触电急救
1）有心跳、无呼吸：采用口对口（鼻）呼吸法
操作过程：
（1）抢救者跪在触电者一侧，将其头充分后仰，一只手掰开 触电者的嘴。另一只手捏住其鼻子。
（2）抢救者深吸一口气，将嘴紧贴触电者的嘴，手捏住其鼻 子大口吹气。时间2秒，吹气量800-1200毫升
（3）吹气完毕，立即离开触电者的嘴，同时迅速松开鼻孔， 让气体从触电者的肺部排出，时间3秒。
第三章防触电措施
实用电气安全技术培训教程
实用电气安全技术培训教程第一讲电气安全概述（上）电在造福于人类的同时，也会给人类带来灾难。
统计资料表明，在工伤事故中，电气事故占的比例相当大。
以建筑施工死亡人数为例，2005年全国建筑施工触电死亡人数占其全部事故死亡人数的6.54%。
我国约每用1.5亿度电，触电死亡人数1人，而美、日等国约每用20～40亿度电，触电死亡人数才1人。
据统计，电气火灾约占全部火灾的20%。
造成了巨大的人员伤亡和经济损失。
例如，去年北京市发生的5000多起火灾中，电气火灾居首位，已成为最大的火灾隐患。
电气事故分类——触电事故从能量的角度划分，触电是一种由于电流所产生和引起的触电事故。
1.触电事故案例【案例】为救1人，7人丧命1999年7月30日，西宁铁二中小学部夏令营的60名师生到青岛一家著名企业的工业园参观。
小学生霍鹏在碧波荡漾的如意湖边照相，不慎落水。
为救他，霍鹏的同学、老师、导游、公司员工等19人纷纷跳下湖……最后1个人下去之后，感到浑身发麻，他意识到水中有电，这时候他马上说不要再往下跳，赶紧去切断电源。
孩子虽然获救了，但最终因切断电源有所延迟，有7个大人不幸被夺去了生命。
医生诊断结果是，这些人触电溺水身亡。
原因：如意湖内有3台潜水泵和7个水下射灯，事故是由其中一个潜水泵漏电所致。
点评：为什么身亡的7人都是大人？潜水泵漏电，通过湖水与大地相连，已经接触了地，为什么还会电人？电人的罪魁祸首是——跨步电压。
纯水不导电，但一般的水是导电的，上述案例中的湖水也是导电的，人落在水中，之所以被电，原因就是跨步电压太大所致。
2.跨步电压（UN）和接地电阻的概念跨步电压（UN）为了认识跨步电压（UN）和接地电阻的概念，可以通过图1-1的示意加以理解。
图1-1 跨步电压示意图【图解】图中，横线代表大地或地面，在地面下边就是土壤，在大地下埋设一个接地体，例如，镀锌的钢管可以理解为一个导体，在接地体上引一条线接到电气设备上，如果电气设备不慎发生了漏电，电流就通过设备沿着接地线进入接地体，由于电流是连续的，进入接地体的电流就从接地体开始向四周土壤进行流散。
电气工程及其自动化讲座课件
计算机控制技术
总结词
计算机控制技术是实现生产过程自动化的重要手段之一，主要包括计算机硬件、软件和 控制算法等。
详细描述
计算机控制技术是指利用计算机技术实现生产过程的自动控制和监测。计算机硬件是指 构成计算机的各种物理部件，包括中央处理器、存储器、输入输出设备等。计算机软件 是指控制计算机运行的各种程序，包括系统软件和应用软件等。控制算法是指根据生产
电机与电力电子基础是电气工程的核 心内容之一，它涉及到电机的工作原 理和控制方法，以及电力电子技术的 应用和发展。
详细描述
电机与电力电子基础主要研究电机的 工作原理和控制方法，如直流电机、 交流电机、变压器等。此外，该部分 还会介绍电力电子技术的应用和发展 ，如变频器、整流器等。
控制理论及工程基础
学生可以参与智能家居系统的方案设计和 实施，了解各种智能家居设备和系统的功 能和应用场景。
智能家居设备控制实践
智能家居网络安全实践
学生可以学习如何通过智能设备进行家居 环境的控制和调节，提高居住的舒适度和 便捷性。
学生可以学习如何保障智能家居网络的安 全，防范网络攻击和数据泄露等安全风险 。
PART 05
PART 04
电气工程及其自动化实践
电力系统自动化实践
总结词
电力系统自动化实践是电气工程及其自动化专业的重要实 践环节，通过实践操作，学生可以深入了解电力系统的运 行原理和自动化控制技术。
继电保护实践
学生可以学习如何配置和调试继电保护装置，保障电力系 统的安全稳定运行。
电力系统运行控制实践
学生可以参与电力系统的调度和监控，了解发电、输电、 配电等环节的运行控制原理。
自动化设备应用实践
学生可以操作和调试各种自动化设备，如智能电表、自动 控制系统等。
电气安全技术知识培训
脱离电源的注意事项
1、救护者一定要判明情况，做好自身防护。 2、在触电人脱离电源的同时，要防止二次摔伤事故。 3、如果是夜间抢救，要及时解决临时照明，以避免延误 抢救时机。
急救——心肺复苏法
1、畅通气道 2、口对口（鼻）进行人工呼吸 3、胸外按压（人工循环）
胸外按压与口对口（鼻）人工呼吸同时进行时，其节 奏为：单人抢救时，每按压15次后吹气2次，反复进行； 双人抢救时，每按压5次后由另一人吹气一次，反复进行。
１、电机、变压器、照明灯具、携带式移动式用电器具的 金属外壳和底座 ２、配电屏、箱、柜、盘，控制屏、箱、柜、盘的金属构 架 ３、穿电线的金属管，电缆的金属外皮，电缆终端盒、接 线盒的金属部分 ４、互感器的铁心及二次线圈的一端 ５、装有避雷器的电线杆、塔，高频设备的屏护等。
IT系统
“I”表示配电网不接地或经高阻抗接地 “T”表示电气设备金属外壳接地
二、防爆安全要求
➢消除或减少爆炸性混合物 ➢隔离 ➢消除引燃源 ➢接地措施完好
第二节 防雷防静电安全要求
一、防雷安全要求
直击雷、感应雷、雷电入侵波 雷电的危害
❖电作用的破坏 ❖热作用的破坏 ❖机械作用的破坏
防雷措施
❖建筑物的防雷：避雷针、避雷带、避雷网 ❖架空线路防雷措施：架设避雷线；提高线路自
的措施
检修接地 临时线接地
临时接地
事故接地 带电体与地意外接地
接地
工作接地 三相四线制中性点接地
固定接地 安全接地
保护接地 防雷接地 防静电接地
屏蔽接地
保护接地
变压器中性点（或一相）不直接接地 的电网内，一切电气设备正常情况下不 带电的金属外壳以及和它连接的金属部 分与大地作可靠电气联接。
保护接地应用范围： ——适用于中性点不接地电网
1、救护者一定要判明情况，做好自身防护。 2、在触电人脱离电源的同时，要防止二次摔伤事故。 3、如果是夜间抢救，要及时解决临时照明，以避免延误 抢救时机。
急救——心肺复苏法
1、畅通气道 2、口对口（鼻）进行人工呼吸 3、胸外按压（人工循环）
胸外按压与口对口（鼻）人工呼吸同时进行时，其节 奏为：单人抢救时，每按压15次后吹气2次，反复进行； 双人抢救时，每按压5次后由另一人吹气一次，反复进行。
１、电机、变压器、照明灯具、携带式移动式用电器具的 金属外壳和底座 ２、配电屏、箱、柜、盘，控制屏、箱、柜、盘的金属构 架 ３、穿电线的金属管，电缆的金属外皮，电缆终端盒、接 线盒的金属部分 ４、互感器的铁心及二次线圈的一端 ５、装有避雷器的电线杆、塔，高频设备的屏护等。
IT系统
“I”表示配电网不接地或经高阻抗接地 “T”表示电气设备金属外壳接地
二、防爆安全要求
➢消除或减少爆炸性混合物 ➢隔离 ➢消除引燃源 ➢接地措施完好
第二节 防雷防静电安全要求
一、防雷安全要求
直击雷、感应雷、雷电入侵波 雷电的危害
❖电作用的破坏 ❖热作用的破坏 ❖机械作用的破坏
防雷措施
❖建筑物的防雷：避雷针、避雷带、避雷网 ❖架空线路防雷措施：架设避雷线；提高线路自
的措施
检修接地 临时线接地
临时接地
事故接地 带电体与地意外接地
接地
工作接地 三相四线制中性点接地
固定接地 安全接地
保护接地 防雷接地 防静电接地
屏蔽接地
保护接地
变压器中性点（或一相）不直接接地 的电网内，一切电气设备正常情况下不 带电的金属外壳以及和它连接的金属部 分与大地作可靠电气联接。
保护接地应用范围： ——适用于中性点不接地电网
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
1.2电气安全工作的主要任务
1）研究各种电气事故，研究事故的机 理、原因、构成、特点、规律、和防护 措施。
2）研究用电气的方法解决各种安全问 题。即研究运用电气监测、电气检查和 电气控制的方法来评价系统的安全性、 获得必要的安全条件。
4
1.3 电气安全工作的主要内容
1）进一步完善传统的电气完全技术 建立完整的电气完全体系。
10
2毫安以下的电流通过人体，仅产生 麻感，对机体影响不大。
8－12毫安电流通过人体，肌肉自 动收缩，身体常可自动脱离电源，除 感到“一击”外，对身体损害不大。
但超过20毫安即可导致接触部位皮 肤灼伤，皮下组织也可因此碳化。
25毫安以上的电流即可引起心室 起纤颤、导致)《安全电压》GB3805-83
注：已被《特低电压（ELP）限值》GB/T3805-2008取代
7
8)《建筑物防雷设计规范 》 GB50057-94 2000版
9)《石油与石油设施雷电安全规范》
GB 15599-95。
10)《液体石油产品静电安全规程 》
GB13348-92
11)《防止静电事故通用导则 》GB 12158-
电气安全技术讲座
黄经文 陈成义
1
目录
第一章 概述
第二章 触电急救
第三章 直接接触电击防护
第四章 间接接触电击防护
第五章 电气防火防爆
第六章 防雷电
第七章 防静电
第八章 电磁辐射防护
第九章 手持式电动工具及移动式电气设备
第十章 电气安全管理
2
第一章 概述
1.1电工知识 1）电工基础 2）电工专业知识 3）电气安全技术
1) 电灼（烧）伤 是电流热效应和机械效应对人体外部造成的
局部伤害。分为：电弧灼伤、非电弧灼伤。
15
1>电弧灼伤
（1）直接电弧灼伤：是电流经过人体的电弧灼 伤。
当人体某部位接近高压设备一定距离的瞬间， 带电体对人体弧光放电，此时有较大的电流 经过人体。
（2）间接电弧灼（烧）伤：是电流不经过人体 的电弧伤害。但由于放电时电弧温度高达 3000℃以上，常会造成比较严重的乃至大面 积电弧烧伤， (如电路中带负荷拉隔离开关 时)。
电击是电流对人体内部器官的一种伤害， 属内伤。
1)直接接触电击：是指触及带电运行中 的设备和线路带电体发生的电击。 （如电工作业时走错到带电的间隔或 电柜等)
2)间接接触电击：是指触及正常状态下
不带电，而设备或线路故障时意外带
电而发生的电击。（如触及漏电设备
的金属外壳)
14
2.3.2 电伤
电伤是电流的热效应、化学效应或机械效应对 人体表面造成的局部伤害，包括电灼（烧） 伤、电烙印和皮肤金属化等。
2006
12)《环境电磁波卫生标准》GB9175-88
13)《剩余电流动作保护装置安装和运行 》
GB13955-2005
8
14)《漏电保护器安全监察规定》劳安字（1990） 16号
15)《工业企业设计卫生标准》GBZ1-2002 16)《环境电磁波卫生标准》GB9175-88 17)《手持式电动工具的管理、使用、检查和维修
2）使用先进的自动化技术和计算机 技术。
3）研究电气检测、监测技术在安全 领域的应用。
5
1.4 电气作业人员的基本要求：
1）电工须年满18岁，身体健康，精神 正常，无妨碍电气工作的病症。每隔 两年体检一次。
2）具备必要的电气知识和业务技能， 熟悉电气安全工作规程，并经考试合 格。
3）会紧急救护法，首先要学会触电现 场解救法和“心肺复苏”技术。
16
2>非电弧灼伤 由于电弧的辐射热作用所造成的对眼睛 的伤害，或衣物等燃烧引起的烧伤；或 因电流熔化局部导电体所产生的熔化金 属粉末飞溅引起的灼伤。 而化纤等非棉织品着装在电弧高温辐射 热作用下，极易造成人体表面皮肤被烧 伤的大伤害。
17
2) 电烙印
电烙印是人体触电后，由于电流的化学效应或机 械效应在皮肤上应承的灼伤痕迹。
1)人体阻抗主要由体内电阻、皮肤电阻 和体内电容、皮肤电容组成。 2)人体皮肤电阻由表皮、真皮和皮下层 组成最外层表皮又由角质层、粒层和生 长层组成，电阻高达10000~100000Ω
12
2.3
触电伤害
触电伤害的种类
电击
直接接触电击 间接接触电击
电伤
电灼（烧）伤 电烙印
皮肤金属化
13
2.3.1 电击
伤痕一般呈圆形或椭圆形，有白色或灰色的边缘， 一般不会使人感到疼痛，严重时会造成触电部位局 部肌肉僵化，而不得不进行截除手术。
3) 皮 肤 金 属 化
是由于电流的机械性或化学作用，将熔化产生的 炽热金属微粒，渗入皮肤层所引起的 一般皮肤金 属化是局部的，不会造成其他严重后果。是较轻的 电伤。
但有时电击和电伤同时发生，造成伤员丧 失知觉，失去平衡，高处坠落。
6
1.5 参攷资料
1）江苏省安全生产宣教中心组织编写的《电工作 业》
2)《爆炸火灾危险环境电力设计规范》GB5005892
3)《危险场所电气安全防爆规范》AQ3009-2007
4)《石油化工企业设计防火规范》GB50160-2008
5)《建筑设计防火规范》GB50016-2006
6)《石油天然气工程设计防火规范》GB501832004
安全技术规程》GB 3787-83 18)《电气安全名词术语》（GB 4776-84）
注：已被GB/T4776-2008取代
19)《用电安全导则》GB/T13869-2008
9
第二章 触 电 急 救
2.1 触电对人体的危害 触电时人体通过电流，会对人体产生一 定的生物效应，影响人体的功能，如产 生热效应，热量大时可使人体温度升高， 损伤人体组织；产生化学反应可使人体 蛋白质代谢、细胞通透性变高发生电解， 明显影响人体功能和反应性，严重时可 损伤人体组织、危及人的生命。
18
2.4电流对人体作用的因素
当电流流经人体内部组织时，影响 触电伤害的程度与通过人体的电流 大小、持续时间、电流途径、电流 的频率和种类、人体状况、电压高 低等因素有关，并且各因素之间有 着密切关系。
19
2.4.1 电流大小
1）感知电流 是人体对开始通电有感觉的最小电流。会因人 而异，因部位而异。50~60Hz交流电，成年男 性平均感知电流约为1.1mA,成年女性为0.7mA。 直流电，男：5.2mA，女：3.5mA.
1.2电气安全工作的主要任务
1）研究各种电气事故，研究事故的机 理、原因、构成、特点、规律、和防护 措施。
2）研究用电气的方法解决各种安全问 题。即研究运用电气监测、电气检查和 电气控制的方法来评价系统的安全性、 获得必要的安全条件。
4
1.3 电气安全工作的主要内容
1）进一步完善传统的电气完全技术 建立完整的电气完全体系。
10
2毫安以下的电流通过人体，仅产生 麻感，对机体影响不大。
8－12毫安电流通过人体，肌肉自 动收缩，身体常可自动脱离电源，除 感到“一击”外，对身体损害不大。
但超过20毫安即可导致接触部位皮 肤灼伤，皮下组织也可因此碳化。
25毫安以上的电流即可引起心室 起纤颤、导致)《安全电压》GB3805-83
注：已被《特低电压（ELP）限值》GB/T3805-2008取代
7
8)《建筑物防雷设计规范 》 GB50057-94 2000版
9)《石油与石油设施雷电安全规范》
GB 15599-95。
10)《液体石油产品静电安全规程 》
GB13348-92
11)《防止静电事故通用导则 》GB 12158-
电气安全技术讲座
黄经文 陈成义
1
目录
第一章 概述
第二章 触电急救
第三章 直接接触电击防护
第四章 间接接触电击防护
第五章 电气防火防爆
第六章 防雷电
第七章 防静电
第八章 电磁辐射防护
第九章 手持式电动工具及移动式电气设备
第十章 电气安全管理
2
第一章 概述
1.1电工知识 1）电工基础 2）电工专业知识 3）电气安全技术
1) 电灼（烧）伤 是电流热效应和机械效应对人体外部造成的
局部伤害。分为：电弧灼伤、非电弧灼伤。
15
1>电弧灼伤
（1）直接电弧灼伤：是电流经过人体的电弧灼 伤。
当人体某部位接近高压设备一定距离的瞬间， 带电体对人体弧光放电，此时有较大的电流 经过人体。
（2）间接电弧灼（烧）伤：是电流不经过人体 的电弧伤害。但由于放电时电弧温度高达 3000℃以上，常会造成比较严重的乃至大面 积电弧烧伤， (如电路中带负荷拉隔离开关 时)。
电击是电流对人体内部器官的一种伤害， 属内伤。
1)直接接触电击：是指触及带电运行中 的设备和线路带电体发生的电击。 （如电工作业时走错到带电的间隔或 电柜等)
2)间接接触电击：是指触及正常状态下
不带电，而设备或线路故障时意外带
电而发生的电击。（如触及漏电设备
的金属外壳)
14
2.3.2 电伤
电伤是电流的热效应、化学效应或机械效应对 人体表面造成的局部伤害，包括电灼（烧） 伤、电烙印和皮肤金属化等。
2006
12)《环境电磁波卫生标准》GB9175-88
13)《剩余电流动作保护装置安装和运行 》
GB13955-2005
8
14)《漏电保护器安全监察规定》劳安字（1990） 16号
15)《工业企业设计卫生标准》GBZ1-2002 16)《环境电磁波卫生标准》GB9175-88 17)《手持式电动工具的管理、使用、检查和维修
2）使用先进的自动化技术和计算机 技术。
3）研究电气检测、监测技术在安全 领域的应用。
5
1.4 电气作业人员的基本要求：
1）电工须年满18岁，身体健康，精神 正常，无妨碍电气工作的病症。每隔 两年体检一次。
2）具备必要的电气知识和业务技能， 熟悉电气安全工作规程，并经考试合 格。
3）会紧急救护法，首先要学会触电现 场解救法和“心肺复苏”技术。
16
2>非电弧灼伤 由于电弧的辐射热作用所造成的对眼睛 的伤害，或衣物等燃烧引起的烧伤；或 因电流熔化局部导电体所产生的熔化金 属粉末飞溅引起的灼伤。 而化纤等非棉织品着装在电弧高温辐射 热作用下，极易造成人体表面皮肤被烧 伤的大伤害。
17
2) 电烙印
电烙印是人体触电后，由于电流的化学效应或机 械效应在皮肤上应承的灼伤痕迹。
1)人体阻抗主要由体内电阻、皮肤电阻 和体内电容、皮肤电容组成。 2)人体皮肤电阻由表皮、真皮和皮下层 组成最外层表皮又由角质层、粒层和生 长层组成，电阻高达10000~100000Ω
12
2.3
触电伤害
触电伤害的种类
电击
直接接触电击 间接接触电击
电伤
电灼（烧）伤 电烙印
皮肤金属化
13
2.3.1 电击
伤痕一般呈圆形或椭圆形，有白色或灰色的边缘， 一般不会使人感到疼痛，严重时会造成触电部位局 部肌肉僵化，而不得不进行截除手术。
3) 皮 肤 金 属 化
是由于电流的机械性或化学作用，将熔化产生的 炽热金属微粒，渗入皮肤层所引起的 一般皮肤金 属化是局部的，不会造成其他严重后果。是较轻的 电伤。
但有时电击和电伤同时发生，造成伤员丧 失知觉，失去平衡，高处坠落。
6
1.5 参攷资料
1）江苏省安全生产宣教中心组织编写的《电工作 业》
2)《爆炸火灾危险环境电力设计规范》GB5005892
3)《危险场所电气安全防爆规范》AQ3009-2007
4)《石油化工企业设计防火规范》GB50160-2008
5)《建筑设计防火规范》GB50016-2006
6)《石油天然气工程设计防火规范》GB501832004
安全技术规程》GB 3787-83 18)《电气安全名词术语》（GB 4776-84）
注：已被GB/T4776-2008取代
19)《用电安全导则》GB/T13869-2008
9
第二章 触 电 急 救
2.1 触电对人体的危害 触电时人体通过电流，会对人体产生一 定的生物效应，影响人体的功能，如产 生热效应，热量大时可使人体温度升高， 损伤人体组织；产生化学反应可使人体 蛋白质代谢、细胞通透性变高发生电解， 明显影响人体功能和反应性，严重时可 损伤人体组织、危及人的生命。
18
2.4电流对人体作用的因素
当电流流经人体内部组织时，影响 触电伤害的程度与通过人体的电流 大小、持续时间、电流途径、电流 的频率和种类、人体状况、电压高 低等因素有关，并且各因素之间有 着密切关系。
19
2.4.1 电流大小
1）感知电流 是人体对开始通电有感觉的最小电流。会因人 而异，因部位而异。50~60Hz交流电，成年男 性平均感知电流约为1.1mA,成年女性为0.7mA。 直流电，男：5.2mA，女：3.5mA.
