eplan连接点代号和标识符

EPLAN连接编号规则1.引言在E PL AN电气设计软件中，连接编号是非常重要的功能之一，它可以为电气图中的连接点提供唯一的标识，方便工程师在设计、维护和修改电气系统时进行快速定位和识别。

本文将介绍E PL AN连接编号的规则和应用方法。

2.连接编号的作用连接编号在电气设计中起着至关重要的作用。

通过为每个连接点分配一个唯一的编号，可以实现以下功能：-标识连接点的位置和属性，使得工程师能够方便地进行电气系统的设计和布线；-快速定位故障点，提高电气系统的维护和故障排除效率；-管理电气系统的变更，确保设计的一致性和可靠性。

3.连接编号的规则连接编号的规则是基于以下几个方面进行设计的：3.1设备编号每个设备都应有一个唯一的设备编号。

设备编号一般由字母和数字组成，可以根据实际情况进行设计。

例如，主控制柜可以使用“C”作为前缀，分布式控制节点可以使用“D”作为前缀。

3.2模块编号在电气系统中，通常会将设备分成若干个模块，每个模块具有特定的功能。

模块编号可以按照层级关系进行设计，例如，“C1”表示主控制柜中的第一个模块，“D2”表示分布式控制节点中的第二个模块。

3.3端子编号每个连接点都应有一个唯一的端子编号。

端子编号的设计可以根据具体连接点的功能和位置进行。

一个常见的端子编号格式是设备编号+模块编号+端子位置。

例如，主控制柜中的第一个模块的第一个输入端子可以使用“C1.1.1”作为编号。

4.连接编号的应用方法在E PL AN软件中，可以使用以下方法对连接进行编号：4.1手动编号可以手动为每个连接点分配一个唯一的编号。

在E PL AN软件的连接编辑模式下，选中相应的连接点，然后在属性栏中输入编号信息。

4.2自动编号E P LA N软件提供了自动编号功能，可以根据预设的规则自动为连接点进行编号。

在工程中添加连接点后，系统会自动根据规则生成编号，并在属性栏中显示。

5.连接编号的注意事项在进行连接编号时，需要注意以下几点：-确保每个连接点都有唯一的编号，避免重复和混淆；-规范连接编号的格式和规则，以便后续的维护和修改；-定期检查和更新连接编号，确保其与实际电气系统一致。

eplan中电气元件符号
在EPLAN中，常见的电气元件符号包括：
1. 开关符号：
a. 按钮式开关：□
b. 转动开关：○
c. 手动开关：◇
d. 刀开关：△
2. 控制符号：
a. 定时器：T
b. 计数器：C
c. 编码器：E
d. 位置传感器：PS
3. 电源符号：
a. 直流电源：V
b. 交流电源：W
c. 电池：B
4. 连接符号：
a. 直线连接：———
b. 弯曲连接：\\
5. 传感器符号：
a. 光电传感器：□|
b. 温度传感器：⨍
c. 压力传感器：P
6. 电动机符号：
a. 三相交流电动机：M
b. 单相交流电动机：M'
c. 直流电动机：MD
7. 仪表符号：
a. 电压表：U
b. 电流表：I
c. 频率表：f
d. 分贝表：D
以上仅是一些常见的电气元件符号，实际使用中还会有更多其他的符号。

需要根据具体的需要和电路图的要求来选择和使用相应的符号。

14:44 2012-4-20-----------------------------------tapt1:常规设备属性填写#显示设备标识符-Q1#连接点代号1¶2¶3¶4¶5¶6#技术参数描述性的文字端子属性#显示设备标识符-XT#名称N连接点不用填，一个端子一般上下2个连接点，中间鞍型跳线，不用再把它单独表示出来。

2：显示的设备标识符和完整的设备标识符如果当前页的位置代号和高层代号和这个设备的一样，则这个设备显示的设备标识符自动变成简写的，省略了高层代号和位置代号，如果不一样，则这个设备的显示的设备标识符不会简写，不会省略前面的高层代号和位置代号。

3：属性的显示类型功能的属性窗口里面，符号数据/功能数据下面，显示类型，当选择为“外部”时候，这个设备不会出现在设备导航器里。

4：打开eplan后，没有新建项目选项？这是由于进eplan时选择的许可证的关系，当选择EPLAN Electric P8-Mainterance时，是不能新建项目的，你可以选择EPLAN ELECTRIC P8-PROFESSIONAL进入eplan。

5：打开eplan时候，提示数据库可能已经损坏，关闭项目窗口，确认后，eplan自动关闭，可尝试点击另外一个项目来启动eplan，失败后，再双击eplan来启动，这时发现，eplan启动了，但是里面没有打开任何项目。

这是因为elplan启动时候，会自动打开上次没有退出的项目，当上次的项目数据出现问题后，eplan打开失败，自动关闭，直接双击一个好的项目后，虽然eplan不能直接打开，但这已经告诉eplan我只打开这个好的项目，而不打开其他项目来启动eplan了，相当于改变了eplan里面的项目，因此，在下次打开eplan时候，eplan 不会默认再打开那个数据库可能损坏的项目了。

在打开eplan后，可以再打开项目来选择数据库损坏的项目，这时就可以通过检查项目来修复这个项目了。

eplan电位连接点的用法在电力系统和电气设计中，Eplan是一个广泛使用的软件，它为工程师提供了强大的工具来创建详细的电气系统图和电路图。

其中一个重要的元素是电位连接点。

本篇文章将详细介绍Eplan中电位连接点的使用方法和相关应用。

电位连接点定义在Eplan中，电位连接点是一种特殊类型的连接点，用于表示两个或多个电气组件之间的电势关系。

它通常用于创建电源、负载和中间点之间的连接。

电位连接点在电路图中以字母符号表示，如"N"、"L1"、"L2"等。

电位连接点的使用方法1. 创建新的电位连接点：在Eplan中，你可以通过选择“插入”菜单中的“电位连接点”选项来创建新的电位连接点。

在创建过程中，你需要为电位连接点指定一个唯一的名称，并选择它应该在电路图中的位置。

2. 连接电位连接点：一旦创建了电位连接点，你可以使用线条工具将其连接到电路图中的其他组件。

在连接过程中，你可以使用自动追踪功能来自动对齐线条，或者手动调整线条的位置和角度。

3. 设置电位值：对于某些特定的应用，如电源分配系统或接地系统，你可能需要为电位连接点设置特定的电位值。

你可以通过右键点击电位连接点，并选择“属性”菜单来设置其电位值。

4. 创建电力路径：通过使用电位连接点，你可以创建电力路径，以表示电流在电路图中的流动。

电力路径通常用于分析和优化电气系统，以确保其性能和安全性。

电位连接点的应用场景1. 电力分配系统：在电力分配系统中，电位连接点用于表示不同电源和负载之间的连接关系。

通过使用电位连接点，工程师可以清楚地看到电力系统的结构和运行方式。

2. 接地系统：接地系统是电气设计中非常重要的一部分。

通过使用电位连接点，工程师可以轻松地表示接地线和接地点的连接关系，以确保接地系统的安全性和可靠性。

3. 控制系统：在控制系统中，电位连接点用于表示不同控制组件之间的信号传输和反馈控制关系。

eplan 连接点类型Eplan 连接点类型在Eplan软件中，连接点是电路图中的一种重要元素，用于表示电气或控制线路之间的连接关系。

根据不同的功能和用途，Eplan提供了多种连接点类型，本文将对其中一些常用的连接点类型进行介绍和说明。

1. 电源连接点（Power connection point）电源连接点用于表示电路图中的电源输入或输出。

在Eplan中，电源连接点可以分为直流电源连接点（DC power connection point）和交流电源连接点（AC power connection point）。

直流电源连接点通常使用正负号表示极性，例如“+24V”表示正电压输出，“-24V”表示负电压输出。

交流电源连接点则使用波浪线表示，例如“L1”、“L2”和“L3”分别表示三相交流电源的三个相位。

2. 信号连接点（Signal connection point）信号连接点用于表示电路中的信号输入或输出。

在Eplan中，信号连接点可以分为模拟信号连接点（Analog signal connection point）和数字信号连接点（Digital signal connection point）。

模拟信号连接点通常使用字母或数字表示，例如“AI1”表示模拟输入信号，“AO1”表示模拟输出信号。

数字信号连接点则使用“DI”表示数字输入信号，“DO”表示数字输出信号。

3. 地线连接点（Ground connection point）地线连接点用于表示电路中的地线连接。

在Eplan中，地线连接点通常使用“GND”表示，用于连接各个设备的地线。

地线连接点在电路图中起到了连接各个设备的共同地点的作用，保证了电路的正常运行和安全性。

4. 控制连接点（Control connection point）控制连接点用于表示电路中的控制信号输入或输出。

在Eplan中，控制连接点可以分为输入连接点（Input connection point）和输出连接点（Output connection point）。

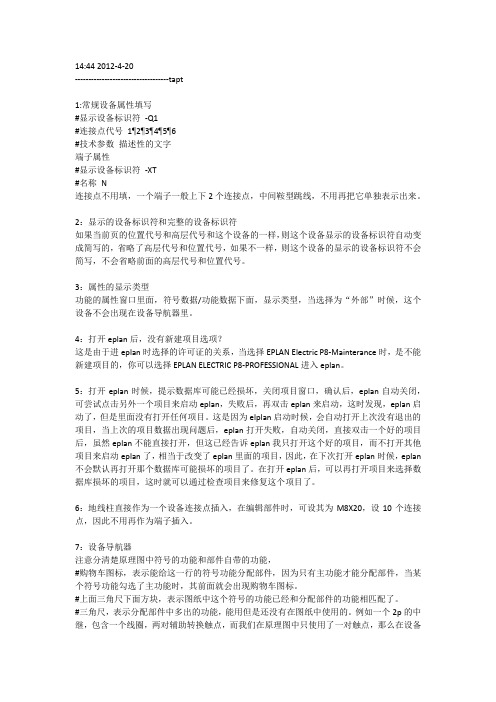

1:常规设备属性填写#显示设备标识符-Q1#连接点代号1¶2¶3¶4¶5¶6#技术参数描述性的文字端子属性#显示设备标识符-XT#名称N连接点不用填，一个端子一般上下2个连接点，中间鞍型跳线，不用再把它单独表示出来。

2：显示的设备标识符和完整的设备标识符如果当前页的位置代号和高层代号和这个设备的一样，则这个设备显示的设备标识符自动变成简写的，省略了高层代号和位置代号，如果不一样，则这个设备的显示的设备标识符不会简写，不会省略前面的高层代号和位置代号。

3：属性的显示类型功能的属性窗口里面，符号数据/功能数据下面，显示类型，当选择为“外部”时候，这个设备不会出现在设备导航器里。

4：打开eplan后，没有新建项目选项？这是由于进eplan时选择的许可证的关系，当选择EPLAN Electric P8-Mainterance时，是不能新建项目的，你可以选择EPLAN ELECTRIC P8-PROFESSIONAL进入eplan。

5：打开eplan时候，提示数据库可能已经损坏，关闭项目窗口，确认后，eplan自动关闭，可尝试点击另外一个项目来启动eplan，失败后，再双击eplan来启动，这时发现，eplan启动了，但是里面没有打开任何项目。

这是因为elplan启动时候，会自动打开上次没有退出的项目，当上次的项目数据出现问题后，eplan打开失败，自动关闭，直接双击一个好的项目后，虽然eplan不能直接打开，但这已经告诉eplan我只打开这个好的项目，而不打开其他项目来启动eplan了，相当于改变了eplan里面的项目，因此，在下次打开eplan 时候，eplan不会默认再打开那个数据库可能损坏的项目了。

在打开eplan后，可以再打开项目来选择数据库损坏的项目，这时就可以通过检查项目来修复这个项目了。

6：地线柱直接作为一个设备连接点插入，在编辑部件时，可设其为M8X20，设10个连接点，因此不用再作为端子插入。

连接定义点设置
在EPLAN中，除了可以⼿动放置连接定义点，也可以设置⾃动放置连接定义点。

另外还能设置连接定义点符号的种类，以及不显⽰连接定义点的符号。

1、连接定义点的⼿动放置
设置路径：【插⼊】—【连接定义点】，连接定义点符号跟随⿏标移动。

在定义点符号跟随⿏标移动时按下“Backspace”键进⼊“符号选择”对话框，单击CDP，以后再次使⽤将默认使⽤CDP.
EPLAN默认设置“连接定义点”符号是CDPNG2为隐含。

第⼀次修改时需要修改为CDP符号，设置路径：【插⼊】—【连接定义点】—【符号数据/功能数据】—【编号/名称】—【CDP】
2、连接定义点的⾃动放置
需要先选中任意⼀个电⽓件符号才能进⾏设置，否则在下⾯的【编号】为灰⾊。

设置路径：【项⽬数据】—【连接】—【编号】—【放置】，勾选“应⽤到整个项⽬”，就会在整个项⽬中创建连接定义点。

3、连接定义点设置
连接定义点设置中，可以添加【连接代号】、【设备标识符】、【颜⾊/编号】、【截⾯积/直径】等。

Eplan交流接触器触点符号1. 介绍在电气工程中，接触器是一种常见的电气控制设备，用于控制和切换电路。

为了方便工程师之间的交流和理解，Eplan作为一种电气设计软件，提供了一套标准化的接触器触点符号。

本文将详细介绍Eplan交流接触器触点符号的使用方法和规范，帮助读者更好地理解和应用这些符号。

2. Eplan交流接触器触点符号分类Eplan中的交流接触器触点符号主要分为以下几类：2.1 主回路触点主回路触点是接触器中最基本的部分，用于控制主电路的通断。

在Eplan中，主回路通常用一个矩形框表示，并在框内标注相应的编号。

2.2 辅助回路触点辅助回路触点是用于控制辅助设备或信号传输的部分。

在Eplan中，辅助回路通常用一个梯形框表示，并在框内标注相应编号。

2.3 时间延迟联系时间延迟联系是指通过设置时间延迟来控制接触器的动作。

在Eplan中，时间延迟联系通常用一个带有箭头的矩形框表示，并在框内标注相应的延时时间。

2.4 接线符号接线符号用于表示接触器之间的连接关系。

在Eplan中，接线符号通常用一个带有箭头的直线表示，并在直线两端标注相应的编号。

3. Eplan交流接触器触点符号使用规范为了保证工程师之间的交流和理解，使用Eplan交流接触器触点符号时需要遵循以下规范：3.1 编号规范每个接触器触点都应该有一个唯一的编号，以便于标识和引用。

编号可以使用字母、数字或其组合，并且应该按照一定规则进行命名，方便查找和管理。

3.2 符号形状规范不同类型的接触器触点应该使用不同的符号形状进行表示，以便于区分和识别。

主回路触点使用矩形框，辅助回路触点使用梯形框，时间延迟联系使用带箭头的矩形框，接线符号使用带箭头的直线。

3.3 符号标注规范每个接触器触点符号应该在符号内部标注相应的编号，以便于查找和理解。

标注应该清晰、准确，并且与符号形状相对应。

3.4 接线规范接线符号应该清晰地表示接触器之间的连接关系，箭头方向应该指示信号传输的方向。

1. 中断点(Interruption Point)：在原理图绘制时，如果当前绘图区域的空间不足，需要转到其它页面继续绘制，而这两页之间存在连续的“信息流“时，可以使用“中断点“来传递这种“信息流“。

当然有时候在同一页中，为了避免连线交叉影响阅读，也会使用中断点。

在EPLAN 中，中断点必须成对出现，一个中断点标识“信号流“流出;另一个标识“信号流“流入。

可以使用“项目检查“功能发现未成对的中断点。

中断点的关联有两种模式,一种是链式,一种是星形。

链式关联就是根据中断点在图中的位置，先按照图纸次序，同一页中的从上到下、从左到右扫描配对。

使用菜单【插入→连接符号→中断点】可以插入中断点。

使用"中断点导航器"可以快速编辑中断点。

2.插入点(Insertion Point)：在EPLAN 中，一个文本、线条或符号在放置到页面上后，都会有一个“插入点“。

有时候一列上的符号无法自动连线，极有可能是它们没有真正对齐，执行命令“对齐到栅格“，系统就会将符号的插入点对齐到栅格上。

使用菜单【视图→插入点】可以显示或隐藏所有对象的插入点(黑色小点)，查看几个对象是否对齐或对齐到栅格上。

3.断点(Break Point)：在EPLAN 中，当两个符号的连接点对齐时，系统会自动连线。

但有时候如果我们不希望自动连线，可以在自动连线的任意位置插入一个“断点“。

断点默认是隐藏的，可以通过【视图→隐藏元素】查看隐藏元素，断点显示为一个灰色的小圆圈。

删掉它系统可以恢复自动连线。

4. 基点(Base Point)：EPLAN 中的基点如同其它制图软件中坐标系的原点(0，0)。

在进行 2D 或 3D 安装板布局时，需要准确定位(比如“直接坐标输入“功能)，此时输入的坐标值就是相对于基点的绝对坐标值。

使用【选项→移动基点】可以临时地改变基点的位置。

EPLAN 中有不同的坐标系统，编辑电气原理图时，"电气工程"坐标的基点是在图框左上角；编辑图框或表格时，"图形"坐标的基点在左下角。
