汽包锅炉给水控制系统

摘要锅炉是典型的复杂热工系统，目前，中国各种类型的锅炉有几十万台，由于设备分散.管理不善或技术原因，使多数锅炉难以处于良好工况，增加了锅炉的燃料消耗，降低了效率。

锅炉的建模与控制问题一直是人们关注的焦点，而汽包水位是工锅炉安全. 稳定运行的重要指标，保证水位控制在给定范围内，对于高蒸汽品质.减少设备损耗和运行损耗、确保整个网络安全运行具有要意义。

锅炉汽包水位髙度，是确保安全生产和提供优质蒸汽的重要参数，对现代工业生产来说尤其是这样。

因为现代锅炉的特点之一就是蒸发量显著提高，汽包容积相对变小，水位变化速度很快，稍不注意就容易造成汽包满水或者烧成干锅。

在现代锅炉操作中，即使是缺水事故，也是非常危险的，这是因为水位过低，就会影响自然循环的正常进行，严重时会使个别上水管形成自由水面，产生流动停滞，致使金属管壁局部过热而爆管。

无论满水或缺水都会造成事故，因此，必须严格控制水位在规定范围之内。

维持汽包水位在给定范围内是保证锅护和汽轮机安全运行的必要条件，也是锅炉正常运行的主要指标之一。

水位过高，会影响汽包内汽水分离效果，使汽包出口的饱和蒸汽带水增多，蒸汽带水会使汽轮机产生水冲击，引起轴封破损、叶片断裂等事故。

同时会使饱和蒸汽中含盐量增高，降低过热蒸汽品质，增加在过热器管壁和汽轮机叶片上的结垢。

水位过低，则可能破坏自然循环锅炉汽水循环系统中某些薄弱环节，以致局部水冷管壁被烧坏，严重时会造成爆炸事故。

这些后果都是十分严重的。

随着锅炉容量的增加，水位变化速度愈来愈快，人工操作愈来愈繁重，因此对汽包水位实现自动调节提出了迫切的要求。

汽包水位的控制是锅炉控制的一个难点，目前，对汽包水位控制大多采用常规PID 控制方式，传统的常规PID控制方式是根据控制对象的数学模型建立，由于锅炉水位系统存在非线性.不确定性时滞和负荷干扰.非最小相位特征等，其精确的数学模型往往无法获得而且常规PID控制的参数是固定不变的，难以适应各种扰动及对象变化，其控制效果往往难以满足要求，控制效果不理想。

汽包水位三冲量给水调节系统1、所谓冲量，是指调节器接受的被调量的信号;2、汽包水位三冲量给水调节系统由汽包水位测量筒及变送器、蒸汽流量测量装置及变送器、给水流量测量装置及变送器、调节器、执行器等组成;3、在汽包水位三冲量给水调节系统中，调节器接受汽包水位、蒸汽流量和给水流量三个信号，如图所示。

其中，汽包水位H是主信号，任何扰动引起的水位变化，都会使调节器输信号发生变化，改变给水流量，使水位恢复到给定值;蒸汽流量信号qm.S是前馈信号，其作用是防止由于“虚假水位”而使调节器产生错误的动作，改善蒸汽流量扰动时的调节质量;蒸汽流量和给水流量两个信号配合，可消除系统的静态偏差。

当给水流量变化时，测量孔板前后的差压变化很快并及时反应给水流量的变化，所以给水流量信号qm.w作为介质反馈信号，使调节器在水位还未变化时就可根据前馈信号消除内扰，使调节过程稳定，起到稳定给水流量的作用。

4、在大、中型火力发电厂锅炉汽包水位的变化速度比较快，“虚假水位”现象较为严重，为了达到生产过程中对汽包水位调节的质量要求，因而广泛采用了三冲量汽包水位调节系统。

5、关于测量信号接入调节器的极性说明:当信号值增大时要求开大调节阀，该信号标以“+”号;反之，当信号值减小时要求关小调节阀，该信号标以“,”号。

在给水调节系统中，当蒸汽流量信号增大时，要求开大调节阀，该信号标以“+”号;给水流量信号增大时，要求关小调节阀，该信号标以“,”号;当汽包水位升高时，差压减小，水位测量信号减小，要求关小调节阀，则该信号标以“+”号。

3.1 汽包锅炉给水自动控制的任务是维持汽包水位在一定的范围内变化。

汽包水位是锅炉运行中的一个重要的监控参数，它间接地表示了锅炉负荷和给水的平衡关系。

维持汽包水位是保持汽机和锅炉安全运行的重要条件。

3.2 汽包水位被控对象的扰动有四个来源，包括给水量方面的扰动为内部扰动;其余的如蒸汽负荷的扰动、燃料量的变化及汽包压力的变化等为外部扰动。

过程控制仪表课程设计题目锅炉汽包水位控制系统指导教师高飞燕班级自动化071学号20074460107学生姓名丁滔滔2011年1月5号附录：仪表配接图 (20)锅炉汽包水位控制系统1.系统简介：控制系统一般由以下几部分组成图1 自动控制系统简易图锅炉水位系统如下图：图2 单冲量控制系统原理图及方框图其单位阶跃响应图如下：图3 蒸汽流量干扰下水位阶跃曲线通过电容式液位计将检测来的液位信号变送给成标准信号，再输送给控制器，调节器再通过执行机构和阀来控制进水量，从而达到自动控制锅炉水位。

2．锅炉控制系统：2.1锅炉：锅炉是火力发电厂中主要设备之一。

它的作用是使燃料在炉膛中燃烧放热，井将热量传给工质，以产生一定压力和温度的蒸汽，供汽轮发电机组发电。

电厂锅炉与其他行业所用锅炉相比，具有容量大、参数高、结构复杂、自动化程度高等特点。

2.2过热器和再热器：蒸汽过热器是锅炉的重要组成部分，它的作用是将饱和蒸汽加热成为具有一定温度的过热蒸汽，并要求在锅炉负荷或其他工况变动时，保证过热气温的波动处在允许范围内。

提高蒸汽初压和初温可提高电厂循环热效率，但蒸汽初温的进一步提高受到金属材料耐热性能的限制。

蒸汽初压的提高随可提高循环热效率，但过热蒸汽压力的进一步提高受到汽轮机排气湿度的限制，因此为了提高循环热效率及降低排气湿度，可采用再热器。

通常，再热蒸汽压力为过热蒸汽压力的20%左右，再热蒸汽温度与过热蒸汽温度相近。

过热器和再热器内流动的为高温蒸汽，其传热性能差，而且过热器和再热器又位于高烟温区，所以管壁温度较高。

如何使过热器和再热器管能长期安全工作是过热器和再热器设计和运行中的重要问题。

在过热器和再热器的设计及运行中，应注意下列问题:⑴运行中应保持汽温的稳定，汽温波动不应超过±（5～10）℃。

⑵过热器和再热器要有可靠的调温手段，使运行工况在一定范围内变化时能维持额定的汽温。

⑶尽量防止和减少平行管子之间的偏差。

2.3省煤器和空气预热器：省煤器和空气预热器通常布置在锅炉对流烟道的尾部，进入这些受热面的烟气温度已较低，因此常把这两个受热面称为尾部受热面或低温受热面。

毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

摘要锅炉是电厂和化工厂里常见的生产设备，为了使锅炉能正常运行,必须维持锅炉的水位在一定的范围内，这就需要控制锅炉汽包的水位。

汽包水位很重要，水位过高会影响汽水分离的效果，使蒸汽带液,损坏汽轮机叶片；如果水位过低会损坏锅炉，甚至引起爆炸。

可见锅炉汽包水位控制在锅炉设备控制系统中的重要性。

本论文设计的是锅炉汽包水位控制系统，利用控制装置和被控对象组成了一个自动控制系统。

被调量是汽包水位，调节量是给谁量。

它主要考虑汽包内部物料平衡，使给水量适应锅炉的挥发量，维持汽包中水位在工艺允许的范围内。

关键词：汽包水位虚假水位给水流量蒸汽流量目录摘要 (1)1 绪论 (3)1.1 锅炉 (3)1。

2 锅炉汽包水位控制系统的发展现状 (3)1。

3 汽包水位调节原理: (4)1.4 本设计的主要工作 (4)2 控制方案设计 (6)2.1 汽包水位的影响因素 (6)2.2 系统方框图 (6)3 硬件选型 (8)3。

1 水位PID控制系统 (8)3.2 PLC的选型 (8)3.3 PLC的I/O分配 (9)3.4 流程控制图 (10)3。

5 PLC程序 (11)4 PID参数整定 (16)4.1 运用试凑法选定PID参数 (16)4。

2 MATLAB仿真结果 (17)5 组态设计 (19)5。

1组态王对PLC的设备组态 (19)5。

2组态王定义数据变量 (19)5.3组态王界面 (19)总结 (21)参考文献 (22)致谢 (23)1 绪论1.1 锅炉锅炉由汽锅和炉子组成。

炉子是指燃烧设备,为化石烯料的化学能转换成热能提供必要的燃烧空间。

汽锅是为汽水循环和汽水吸热以及汽水分离提供必要的吸热和分离空间。

锅炉作为一种把煤、石油或天然气等化石燃料所储藏的化学能转换成水或水蒸气的热能的重要设备，长期以来在工业生产和居民生活中都扮演着极其重要的角色，它已经有二百多年的历史了，但是锅炉工业的迅猛发展却是近几十年的事情。

生产锅炉，主要用于为居民提供热水和供居民取暖。

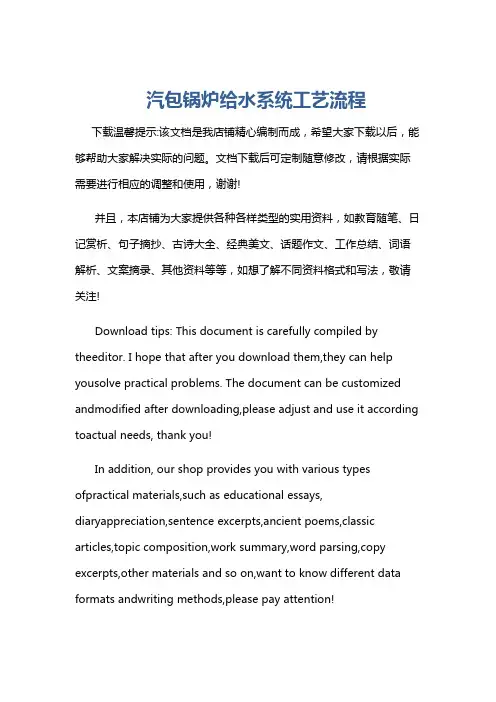

汽包锅炉给水系统工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽包锅炉给水系统工艺流程汽包锅炉给水系统是锅炉运行的重要组成部分，其工艺流程需要严格按照规定进行操作，以确保锅炉的安全运行和长期稳定性。

锅炉给水调节系统汽包锅炉给水自动调节系统第一节给水调节任务与给水调节对象动态特性一、给水调节的任务汽包锅炉给水调节的任务是使锅炉的给水量适应锅炉的蒸发量，维持汽包水位在规定的范围内。

汽包水位反映了汽包锅炉蒸汽负荷与给水量之间的平衡关系，是锅炉运行中一个非常重要的监控参数，保持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。

汽包水位过高，会影响汽包内汽水分离器的正常工作，造成出口蒸汽湿度过大（蒸汽带水）而使过热器管壁结垢，容易导致过热器烧坏。

同时，汽包出口蒸汽湿度过大（蒸汽带水）也会使过热汽温产生急剧变化，直接影响机组运行的经济性和安全性。

汽包水位过低，则可能破坏锅炉水循环，造成水冷壁管烧坏而破裂。

二、给水调节对象动态特性汽包水位是由汽包中的储水量和水面下的气泡容积所决定的，因此凡是引起汽包中储水量变化和水面下的气泡容积变化的各种因素都是给水调节的扰动。

（1）给水流量扰动。

这个扰动来自给水调节门的开度变化、省煤器可动喷嘴开关动作、给水压力变化、给水泵转速波动等引起锅炉给水量改变的一切因素。

（2）蒸汽负荷扰动。

这个扰动是指汽轮机负荷变化而引起的蒸汽流量的改变，它使水位发生变化。

（3）锅炉炉膛热负荷扰动。

这个扰动主要是由锅炉燃烧率的变化改变了蒸发强度而引起的，它影响锅炉的输出蒸汽流量和汽水容积中的气泡体积。

给水调节对象的动态特性是指由上述引起水位变化的扰动与汽包水位间的动态关系。

当给水流量扰动时，水位调节对象的动态特性表现为有惯性的无自平衡能力特征，也就是说，当给水流量改变后水位并不会立即变化。

给水流量增加，一方面使进入锅炉汽包的给水量增加；另一方面使温度较低的给水进入省煤器、汽包及水循环系统，吸收了原有饱和水中的一部分热量，致使水面下气泡体积减小。

当蒸汽流量扰动时，汽包水位将出现“虚假水位” 现象。

原因是在蒸汽负荷突然增加时，虽然锅炉的给水流量小于蒸发量，但开始阶段的水位不仅不下降，反而迅速上升（反之，当负荷突然减少时，水位反而先下降）。

1选题背景影响水位的因素主要有锅炉蒸发量、给水量、炉膛热负荷及汽包压力，除此之外，还有给水压力、汽轮机调节汽门开度、二次风分配等。

汽包锅炉给水控制系统的任务是使给水量适应锅炉蒸发量，并使汽包中水位保持在一定的范围内。

保证水位控制在给定的范围内，对提高蒸汽品质、减少设备损耗、运行损耗和确保整个网络安全运行都具有重要意义。

因此，汽包水位是影响整个机组安全经济运行的重要因素，需要有一整套较好的控制方案，来实现汽包锅炉水位的自动控制。

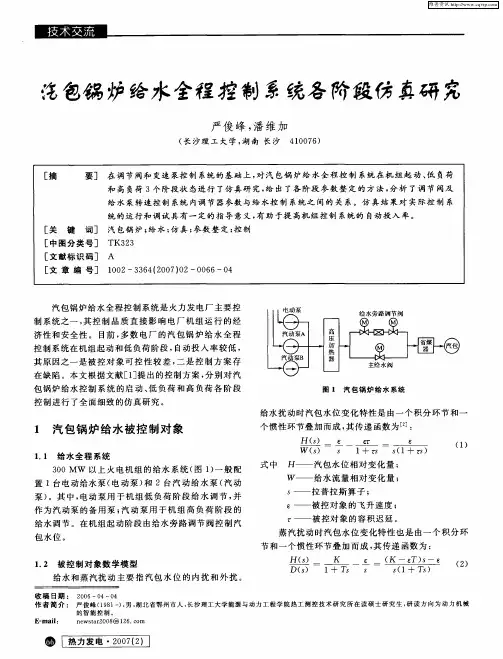

2方案论证实现给水全程控制可以采用改变调节门开度，即改变给水管路阻力的方法来改变给水量，也可以采用改变给水泵转速，即改变给水压力的方法来改变给水量。

前一种方法节流损失大，给水泵的消耗功率多，不经济，故在一般单元机组的大型锅炉中都采用改变给水泵转速来实现给水控制，在给水控制系统中不仅要满足给水量调节的要求，同时还要保证给水泵工作在安全工作区内。

这就需要有两套给水控制系统来完成，即单冲量给水控制系统和三冲量给水控制系统。

该系统具有以下特点：两个调节器任务不同，参数整定相对独立。

副调节器的任务是当给水扰动时，迅速动作使给水量保持不变；当蒸汽量扰动时，副调节器迅速改变给水量，保持给水和蒸汽量平衡。

主调节器的作用是校正水位，这比单级三冲量给水控制系统的工作更为合理，故串级系统的调解质量比单级系统要好一些。

在负荷变化时，水位静态值是靠主调节器来维持的，并不要求进入副调节器的蒸汽流量信号的作用强度按所谓“静态对比”来进行整定。

恰巧相反，在这里可以根据对象在外扰下虚假水位的严重程度来适当加强蒸汽流量信号的作用强度，以便在负荷变化时，使蒸汽流量信号能更好地补偿虚假水位的影响，从而改变蒸汽负荷扰动下的水位控制质量。

对于虚假水位现象较严重的被控对象，这一点就显得更有意义。

当给水流量信号和蒸汽流量信号两个信号中由于变送器故障而失去一个信号，或变送器特性发生变化，和平衡关系失去时，主调节器由于积分作用可补偿失去平衡的电流，使系统暂时维持工作；而单级系统当，或因产生故障而失去时，则无法控制水位在额定值，因此，串级系统的安全性较好。

过程控制系统实验报告专业 xxxxxx班级 xxxxxxxxx学生姓名 xxxxxx学号 xxxxxxxx锅炉汽包水位控制系统设计一、控制要求设计一个汽包水位控制系统，使汽包水位维持在90CM，稳态误差±0,5CM，以满足生产要求。
