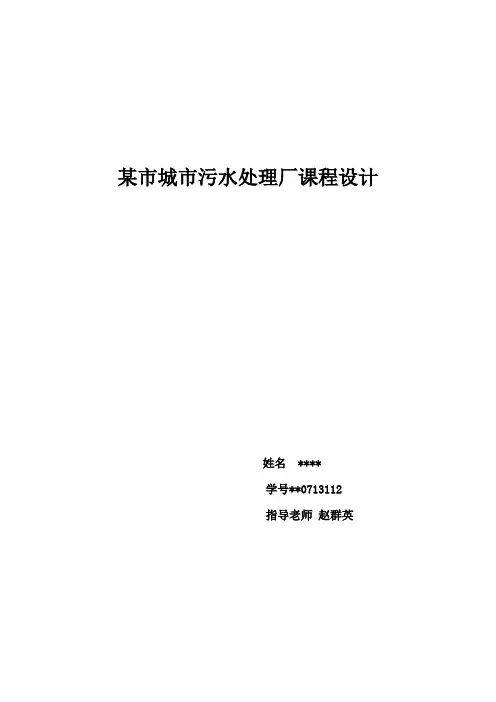

某市城市污水处理厂课程设计
姓名 ****
学号**0713112
指导老师赵群英
11污水处理课程设计指导书
一、课程设计的目的
通过城市污水处理厂的课程设计,巩固学习成果,加深对污水处理课程内容的学习和理解,掌握污水处理厂设计的方法,培养和提高计算能力、设计和绘图水平。在教师指导下,基本能独立完成一个中、小型污水处理厂的工艺设计,锻炼和提高分析及解决工程问题的能力。
二、课程设计的要求
基本要求:完成设计说明书一份,工艺扩初设计图纸两张(1#),其中污水处理厂平面布置图一张,污水和污泥处理工艺高程布置图一张。
三、课程设计的内容
1、根据水质、水量、地区条件、施工条件和一些污水处理厂运转情况选定处理方案和确定处理工艺流程。
2、通过对比选定具体的构筑物。
3、拟定各种构筑物的设计流量及工艺参数。
4、计算的构筑物的有关尺寸,数目。(设计时要考虑到构筑物及其构造、施工上的可能性。
5、根据各构筑物的确切尺寸,确定个构筑物在平面布置上的确切位置,结合附属构筑物、厂区道路、绿化,最后完成平面图布置。
6、根据平面布置,计算确定各个主要构筑物水面及管线的高程。最后完成工艺高程图布置。
7、绘制本设计任务书中指定的水厂平面,工艺高程图纸两张(1#图)。
8、写出设计说明书。
四、参考资料
1、《排水工程》(第四版)教材(下册)
2《给水排水设计手册》第一、五、十一册。
五、进度要求
课程设计要求在两周内完成。
下发设计任务日期:2014年6月2日
提交设计成果日期:2014年6月14日
污水处理厂课程设计任务书
一、设计原始资料
a 设计题目:某市城市污水处理厂课程设计
b 题目背景
1)城市概况:该市地处东南沿海,北回归线横贯市区中部,该市在经济发展的同时,城市基础设施的建设未能与经济协同发展,城市污水处理率仅为
3.4%,大量的污水未经处理直接排入河流,使该城市的生态环境受到严重的
破坏。为了把该城市建设成为经济繁荣、环境优美的现代化城市,筹建该市的污水处理厂已迫在眉睫。
该市有人口52万,规划10年后发展到62万人。该市是一个以轻工业、冶金、家电、外贸为主题的新兴现代化城市。
2)自然条件:
(1)地形地貌:
该市具有中低山、丘陵、盆地和平原等多种地貌类型,地势西北高,东南低。
(2)工程地质:
该市地质岩层出露白垩系地层,该市地层覆盖层为第四纪近代冲击层,厚40~60米,上层一般为耕植土、淤土、砂质粘土、亚粘土、细中砂和残积粘土。地基承载力为1.2~3.5kg/cm2,地震等级为6级以下,电力供应良好。
(3)气象资料:
该市地处亚热带,面临东海,海洋性气候特征明显,冬季暖和有阵寒,夏季高温无酷暑,历年最高温度38℃,最低温度4℃,年平均温度24℃。常年主导风向为南风。
(4)水文资料:
该市内河流最高洪水位+1米,最低水位—3.5米,平均水位-2.5米,地下水位为离地面8.0米,厂区内设计地面标高为 0.0米,城市污水排水管进入厂区的标高为-1m。
3>出厂水质
出水水质;GB18918-2002《城镇污水处理厂污染物排放标准》一级A标准c工程设计规模:
(1)污水量:
根据该市总体规划和排水现状,污水量如下:
1)生活污水量:
该市地处亚热带,夏季气候炎热,由于气候和生活习惯,该市在国内一向属于排水量高的地区。据统计和预测,该市近期水量150L/人·d;远期水量250L/人·d。
2)工业污水量:
市内工业企业的生活污水和生产污水总量4100m3/d。
3)污水总量:
总污水量为生活污水量和工业污水量的总和。
(2)污水水质:
为200mg/L,SS为300mg/L,TN为25mg/l,氨氮进水水质:生活污水BOD
5
为15mg/L,pH为6~9,总磷为2mg/L。
为500mg/L,SS为300mg/L, TN为50mg/l,氨氮为30mg/L,pH 工业废水:BOD
5
为6~9,总磷为3mg/L。
混合污水温度:夏季28℃,冬季10℃,平均温度为20℃。
(3)工程设计规模:
该市排水系统为完全分流制,污水处理厂设计规模主要按远期需要考虑,以便预留空地以备城市发展所需。
二、设计要求:
a根据以上资料,对该城市进行污水处理厂的扩大初步设计。
b编写设计说明计算书,包括确定合理的污水处理工艺流程,污水和污泥构筑物的设计计算,计算正确并附有必要简图。
进行污水处理厂的平面布置设计和高程布置,合理安排处理构筑物、站内管道系统及辅助建筑物的平面位置及标高。
c画出两张图:(2号图纸)
污水处理厂平面布置图
污水和污泥处理工艺高程布置图
工业污水量4100 m3/d。
有人口从52万,规划10年后发展从62万。
1污水处理工艺流程
本工程,污水要求处理程度高,对SS,BOD 5,NH 3-N,P 去除率要求分别达到96.67%,95.35%,68.75%和75%以上的要求;BOD 5:N:P=100:12.09:0.93,氮和磷明显高于微生物所需要的BOD 5:N:P=100:5:1的比例要求,需要进行脱氮除磷处理。
1.1采用生物脱氮除磷工艺的可行性分析。
(1)BOD 5:TN 是评价能否采用生物脱氮的主要指标,当城市污水BOD 5:TN 接近4,即可认为污水有足够的碳源供反硝化细菌利用。本设计比例BOD 5:TN=8.27,远大于标准,满足要求。
(2)BOD 5:TP 是评价能否采用生物除磷的主要指标,较高的BOD 5负荷可以取得较好的除磷效果。进行生物除磷的低限是BOD 5:TP=17,本工程BOD 5:TP=107.5,能满足要求。
据此分析,本设计可以采用生物法对污水进行脱氮除磷处理。
工艺流程图
