wds 无线桥接设置(TP-LINK无线路由器TL-WR340G TL-WR541G+等 )【附图】

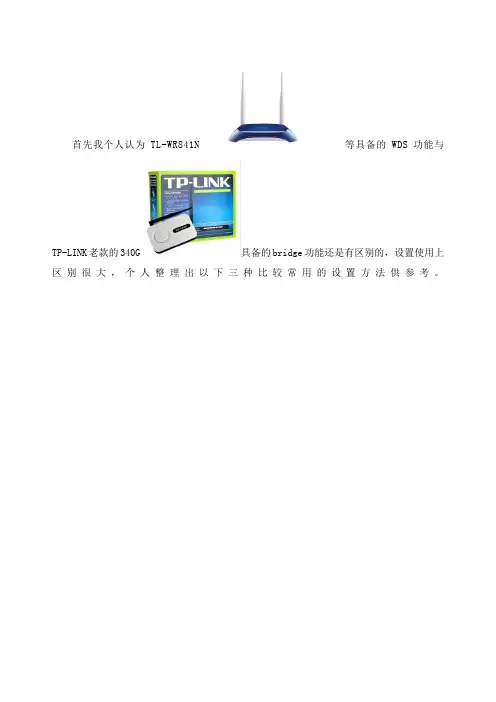

首先我个人认为TL-WR841N等具备的WDS功能与TP-LINK老款的340G具备的bridge功能还是有区别的，设置使用上区别很大，个人整理出以下三种比较常用的设置方法供参考。

一、中心无线路由器B设置登陆无线路由器B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在无线设置-无线安全设置中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，保存。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，保存，重启路由器。

无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

配置无线路由器A。

◆启用“无线参数”的Bridge功能，写入无线路由器B、C、D的MAC地址（MAC地址可从设备背板标贴上查看），并根据个人需求修改SSID和频段；◆在网络参数—WAN口设置处，设置无线路由器A上网。

3.配置无线路由器B、C、D。

◆禁用DHCP服务器；◆◆启用“无线参数”的Bridge功能，写入无线路由器A的MAC地址，修改SSID、调整频段与无线路由器A一致；4.完成设置。

如果您多台WR340G都只有bridge功能，那么WR841N做中心点，只能扫描到某一个W R340G的MAC地址，而其他多个WR340G就需要和这个WR340G进行桥接。

比如：A是WR841N?,B,C是WR340G?，您只能选择B，C之间进行bridge桥接，然后在A里面开启WDS功能后，您可以填写B或者C的MAC地址，这样的组网方式。

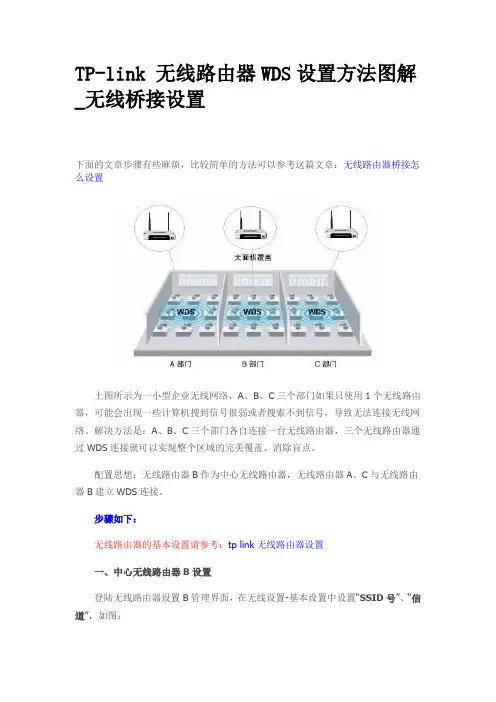

TP-link 无线路由器WDS设置方法图解_无线桥接设置下面的文章步骤有些麻烦，比较简单的方法可以参考这篇文章：无线路由器桥接怎么设置上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。

解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。

配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

步骤如下：无线路由器的基本设置请参考：tp link无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

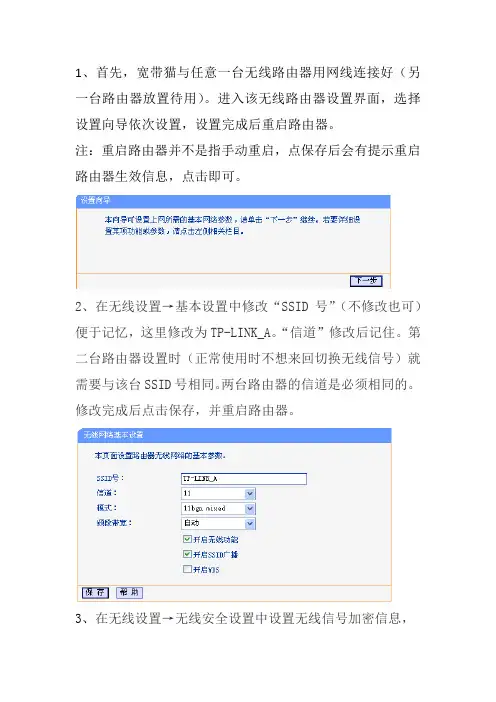

1、首先，宽带猫与任意一台无线路由器用网线连接好（另一台路由器放置待用）。

进入该无线路由器设置界面，选择设置向导依次设置，设置完成后重启路由器。

注：重启路由器并不是指手动重启，点保存后会有提示重启路由器生效信息，点击即可。

2、在无线设置→基本设置中修改“SSID号”（不修改也可）便于记忆，这里修改为TP-LINK_A。

“信道”修改后记住。

第二台路由器设置时（正常使用时不想来回切换无线信号）就需要与该台SSID号相同。

两台路由器的信道是必须相同的。

修改完成后点击保存，并重启路由器。

3、在无线设置→无线安全设置中设置无线信号加密信息，选择WPA-PSK/WPA2-PSK，看清“认证类型”、“加密算法”默认是什么记住，在此界面中无修改内容。

在“PSK密码”处填写WIFI密码，至少8位字符。

设置后点击保存，并重启路由器。

4、在网络参数→LAN口设置中记住IP地址段。

5、在DHCP服务器中记住地址池开始地址与结束地址段，并确认“DHCP服务器”处于启用状态。

6、以上全部设置完成后，需要确认电脑可以正常上网浏览后，才可进行第二台路由器设置。

1）在进行第二台无线路由器设置之前，需要说明此时设置好的第一台路由器不可以断电，只是将插着的网线接入第二台无线路由器即可。

2）进入第二台路由器设置界面后，在无线设置→基本设置中与上述第2步所述相同，修改SSID号为TP-LINK_A或TP-LINK_B均可，只是SSID号与第一台路由器不相同需要切换WLAN信号源使用。

“信道”修改为与第一台相同。

3）点选“开启WDS”后，点击“扫描”按钮，从弹出的列表中找到TP-LINK_A所在位置，并点击右边“连接”按钮。

此时(桥接的)SSID与BSSID中会自动写入第一台路由器的值。

并在“密钥”处填写与第一台路由器相同的WIFI密码。

设置完成后，保存并重启路由器。

4）在网络参数→LAN口设置中，将IP地址段设置为192.168.0.2保存并重启路由器。

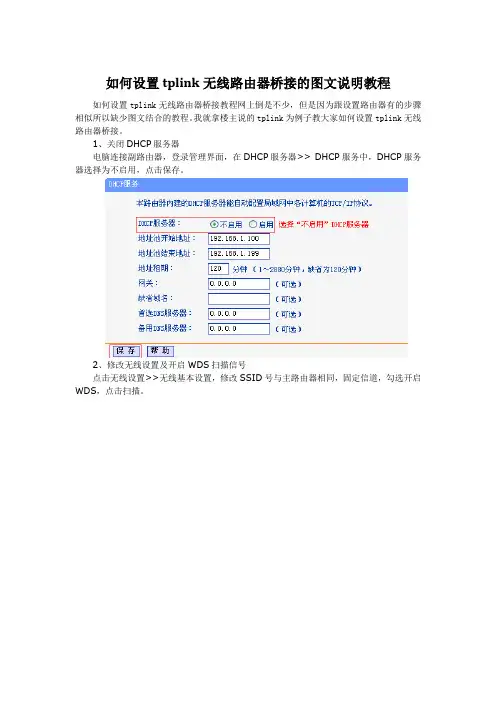

如何设置tplink无线路由器桥接的图文说明教程
如何设置tplink无线路由器桥接教程网上倒是不少，但是因为跟设置路由器有的步骤相似所以缺少图文结合的教程。

我就拿楼主说的tplink为例子教大家如何设置tplink无线路由器桥接。

1、关闭DHCP服务器
电脑连接副路由器，登录管理界面，在DHCP服务器>> DHCP服务中，DHCP服务器选择为不启用，点击保存。

2、修改无线设置及开启WDS扫描信号
点击无线设置>>无线基本设置，修改SSID号与主路由器相同，固定信道，勾选开启WDS，点击扫描。

3、选择主路由器信号
在扫描页面中找到主路由器的无线SSID，并点击连接。

4、输入密码
在密钥位置输入主路由器的无线密码，输入完成后点击保存。

5、设置副路由器的无线密码
点击无线设置>>无线安全设置，选择WPA-PSK/WPA2-PSK，在PSK密码中设置与主路由器相同的无线密码，点击保存。

6、修改管理IP地址
点击网络参数>> LAN口设置，修改IP地址与主路由器在同网段，修改完成点击保存，弹出重启提示页面时，点击确定，等待重启完成。

看过我的教程，楼主现在明白如何设置tplink无线路由器桥接了吧。

很多人在桥接时还有个误区，就是认为只有两个相同的路由器才可以。

普联之间有桥接功能的路由器，或是JCG、极路由、水星等其它牌子的路由器，都可以相互进行桥接。

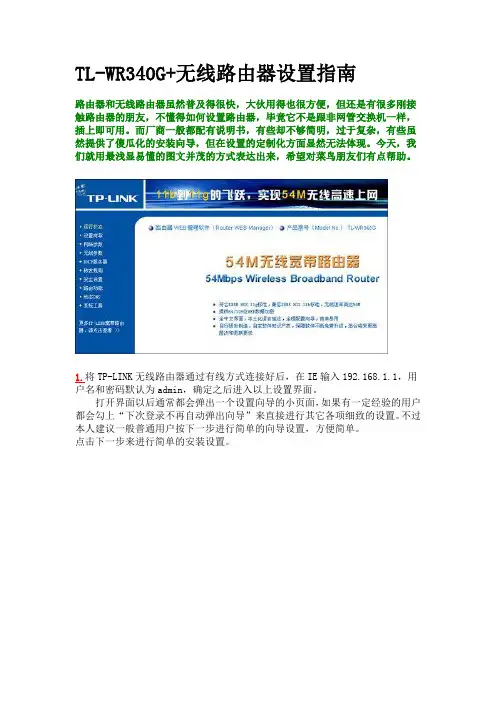

TL-WR340G+无线路由器设置指南路由器和无线路由器虽然普及得很快，大伙用得也很方便，但还是有很多刚接触路由器的朋友，不懂得如何设置路由器，毕竟它不是跟非网管交换机一样，插上即可用。

而厂商一般都配有说明书，有些却不够简明，过于复杂，有些虽然提供了傻瓜化的安装向导，但在设置的定制化方面显然无法体现。

今天，我们就用最浅显易懂的图文并茂的方式表达出来，希望对菜鸟朋友们有点帮助。

1.将TP-LINK无线路由器通过有线方式连接好后，在IE输入192.168.1.1，用户名和密码默认为admin，确定之后进入以上设置界面。

打开界面以后通常都会弹出一个设置向导的小页面，如果有一定经验的用户都会勾上“下次登录不再自动弹出向导”来直接进行其它各项细致的设置。

不过本人建议一般普通用户按下一步进行简单的向导设置，方便简单。

点击下一步来进行简单的安装设置。

2.通常ASDL拨号上网用户选择第一项PPPoE来进行下一步设置。

但是如果你是局域网内或者通过其它特殊网络连接（如视讯宽带、通过其它电脑上网之类）可以选择以下两项“以太网宽带”来进行下一步设置。

这里先说明一下ADSL拨号上网设置，以下两项在后面都将会进行说明。

到ADSL拨号上网的帐号和口令输入界面，按照字面的提示输入用户在网络服务提供商所提供的上网帐号和密码然后直接按下一步。

3.接下来可以看到有无线状态、SSID、频段、模式这四项参数。

检测不到无线信号的用户留意一下自己的路由器无线状态是否开启。

SSID这一项用户可以根据自己的爱好来修改添加，这一项只是在无线连接的时候搜索连接设备后可以容易分别需要连接设备的识别名称而已。

另外在频段这一项我们拉下来可以看到有13个数字选择，这里的设置只是你路由的无线信号频段，如果你附近有多台无线路由的话你可以在这里设置使用其它频段来避免一些无线连接上的冲突。

接着模式这一选项拉下来我们可以看到TP-LINK无线路由的几个基本无线连接工作模式，11Mbps（802.11b）最大工作速率为11Mbps；54Mbps（802.11g）最大工作速率为54Mbps，也向下兼容11Mbps。

TP-link 无线路由器WDS设置方法图解_无线桥接设置上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。

解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。

配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

步骤如下：无线路由器的基本设置请参考：tp link无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID 跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

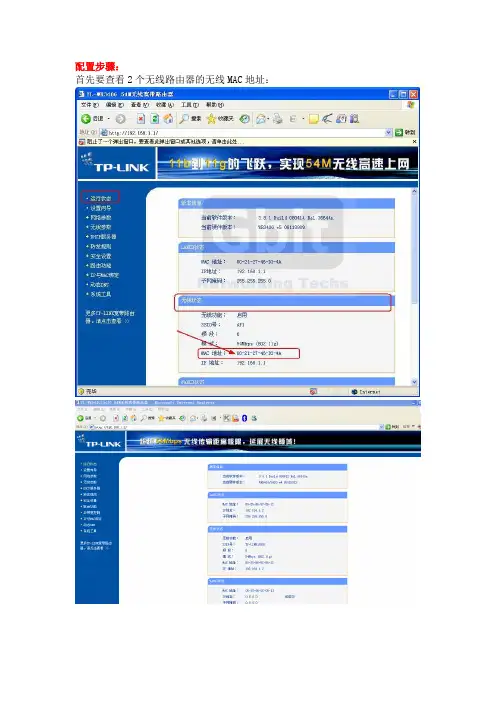

配置步骤：首先要查看2个无线路由器的无线MAC地址：一、主路由器，AP1配置图示：1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。

3，设置无线的基本信息，将默认的SSID改为AP1，开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。

4，保持DHCP处于启用状态二、副路由器，AP2配置图示：1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin2，在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。

3，WAN口设置保持默认，不变。

4，在“无线参数”基本设置中，更改SSID为AP2，开启Bridge功能，在下面的框框中填入AP1的MAC地址。

5，在DHCP服务设置中，禁用DHCP服务。

然后点击“保存”。

点对点无线桥接的基本配置完成了。

使用无线客户端无论连接到AP1还是AP2都可以正常上网！6、安全密码设置。

如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。

密码：1234567890（AP1和AP2的加密都要配置，两边配置一样）点对多点无线桥接配置设备名称：无线宽带路由器品牌型号：TP-LINK TL-WR340G+设备数量：51,AP3、AP4、AP5的配置和AP2一样，在“无线参数”基本配置中，都填入AP1的无线MAC地址，都禁用DHCP服务。

2,AP1的“无线参数”基本配置中，填入AP2、AP3、AP4、AP5的无线MAC地址。

3,所有无线AP的信道相同，SSID不同。

点对多点无线桥接的配置完成。

使用无线客户端连接到AP1- AP5任何一个都可以正常上网！需要注意几点：设备选择：组建WDS网络的无线路由器或AP都要支持WDS功能，并且为达到最好的兼容性，请选择同一品牌的无线产品配套使用。

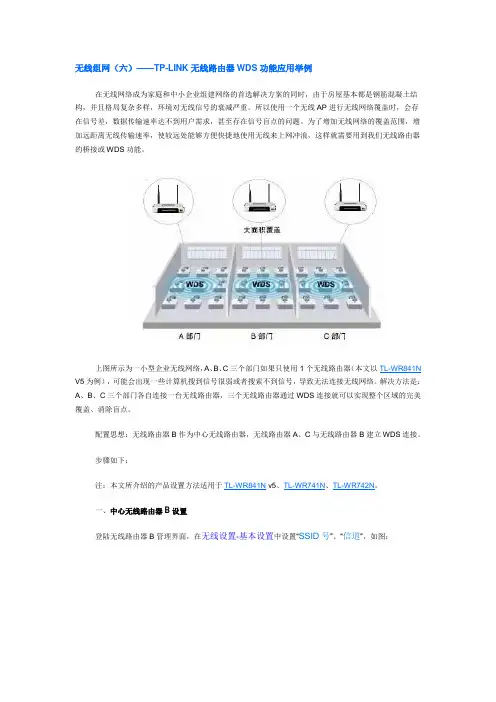

无线组网（六）——TP-LINK无线路由器WDS功能应用举例在无线网络成为家庭和中小企业组建网络的首选解决方案的同时，由于房屋基本都是钢筋混凝土结构，并且格局复杂多样，环境对无线信号的衰减严重。

所以使用一个无线AP进行无线网络覆盖时，会存在信号差，数据传输速率达不到用户需求，甚至存在信号盲点的问题。

为了增加无线网络的覆盖范围，增加远距离无线传输速率，使较远处能够方便快捷地使用无线来上网冲浪，这样就需要用到我们无线路由器的桥接或WDS功能。

上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器（本文以TL-WR841N V5为例），可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。

解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。

配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

步骤如下：注：本文所介绍的产品设置方法适用于TL-WR841N v5、TL-WR741N、TL-WR742N。

一、中心无线路由器B设置登陆无线路由器B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在无线设置-无线安全设置中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

tp-link⽆线路由器新款、⽼款之间⽆线桥接或wds设置参考
⾸先我个⼈认为TL-WR841N等具备的WDS功能与TP-LINK⽼
款的340G具备的bridge功能还是有区别的，设置使⽤上区别很⼤，个⼈整理出以下三种⽐较常⽤的设置⽅法供参考。

主路由B：841N，从路由A：841N
⼀、中⼼⽆线路由器B设置
登陆⽆线路由器B管理界⾯，在⽆线设置-基本设置中设置“SSID号”、“信道”，如图：
在⽆线设置-⽆线安全设置中设置⽆线信号加密信息
记录⽆线路由器B设置后的SSID、信道和加密设置信息，在后续⽆线路由器A、C的配置中需要应⽤。

⼆、⽆线路由器A设置。

1.修改LAN⼝IP地址。

在⽹络参数-LAN⼝设置中，修改IP地址和B路由器不同（防⽌IP地址冲突），如，保存，路由器会⾃动重启。

2.启⽤WDS功能。

重启完毕后，⽤更改后的LAN⼝IP地址重新登陆⽆线路由器A，在⽆线设置-基本设置中勾选“开启WDS”。

设置。

点击“扫描”，搜索周围⽆线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，保存。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启⽤”，保存，重启路由器。

⽆线路由器A配置完成。

此时⽆线路由器A与⽆线路由器B已成功建⽴WDS。

主路由A：340G，从路由B：340G。

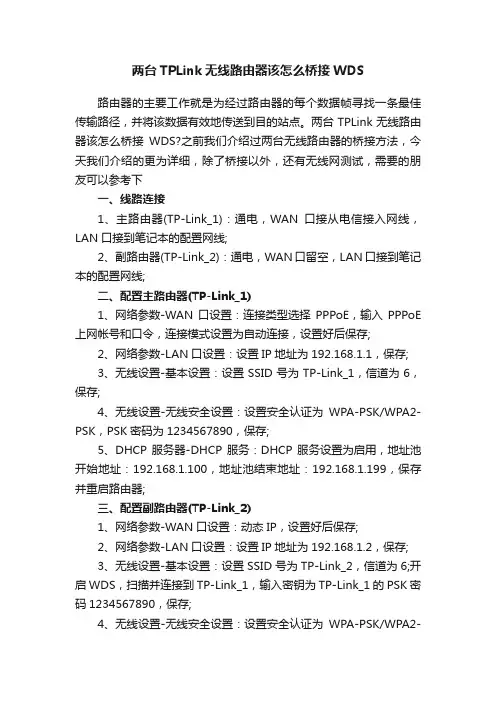

两台TPLink无线路由器该怎么桥接WDS路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径，并将该数据有效地传送到目的站点。

两台TPLink无线路由器该怎么桥接WDS?之前我们介绍过两台无线路由器的桥接方法，今天我们介绍的更为详细，除了桥接以外，还有无线网测试，需要的朋友可以参考下一、线路连接1、主路由器(TP-Link_1)：通电，WAN口接从电信接入网线，LAN口接到笔记本的配置网线;2、副路由器(TP-Link_2)：通电，WAN口留空，LAN口接到笔记本的配置网线;二、配置主路由器(TP-Link_1)1、网络参数-WAN口设置：连接类型选择PPPoE，输入PPPoE 上网帐号和口令，连接模式设置为自动连接，设置好后保存;2、网络参数-LAN口设置：设置IP地址为192.168.1.1，保存;3、无线设置-基本设置：设置SSID号为TP-Link_1，信道为6，保存;4、无线设置-无线安全设置：设置安全认证为WPA-PSK/WPA2-PSK，PSK密码为1234567890，保存;5、DHCP服务器-DHCP服务：DHCP服务设置为启用，地址池开始地址：192.168.1.100，地址池结束地址：192.168.1.199，保存并重启路由器;三、配置副路由器(TP-Link_2)1、网络参数-WAN口设置：动态IP，设置好后保存;2、网络参数-LAN口设置：设置IP地址为192.168.1.2，保存;3、无线设置-基本设置：设置SSID号为TP-Link_2，信道为6;开启WDS，扫描并连接到TP-Link_1，输入密钥为TP-Link_1的PSK密码1234567890，保存;4、无线设置-无线安全设置：设置安全认证为WPA-PSK/WPA2-PSK，PSK密码为1234567890，保存;5、DHCP服务器-DHCP服务：DHCP服务设置为不启用，保存并重启路由器;相关阅读：路由器安全特性关键点由于路由器是网络中比较关键的设备，针对网络存在的各种安全隐患，路由器必须具有如下的安全特性：(1)可靠性与线路安全可靠性要求是针对故障恢复和负载能力而提出来的。

TP-LINK路由器桥接功能的设置方法无线路由器无线MAC地址查看：AP1配置图示：1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。

3，设置无线的基本信息，将默认的SSID改为AP1，开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。

4，保持DHCP处于启用状态================================================================== AP2配置图示：1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin2，在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。

3，WAN口设置保持默认，不变。

4，在“无线参数”基本设置中，更改SSID为AP2，开启Bridge功能，在下面的框框中填入AP1的MAC地址。

5，在DHCP服务设置中，禁用DHCP服务。

然后点击“保存”。

点对点无线桥接的基本配置完成了。

使用无线客户端无论连接到AP1还是AP2都可以正常上网！=================================================================== =============如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。

密码：loveu（AP1和AP2的加密都要配置，两边配置一样）=================================================================== ====点对多点无线桥接配置设备名称：无线宽带路由器品牌型号：TP-LINK TL-WR340G+设备数量：5新版的TP-LINK 340G+和541G+支持点对点无线桥接，也支持点对多点无线桥接。

怎么设置tp-linktl无线路由器桥接
无线网路桥接功能通常是指的是一对一，但是WDS架构可以做到一对多，并且桥接的对象可以是无线网路卡或者是有线系统。

所以WDS最少要有两台同功能的AP，最多数量则要看厂商设计的架构来决定。

下面是店铺给大家整理的一些有关设置tp-linktl无线路由器桥接的方法，希望对大家有帮助!
设置tp-linktl无线路由器桥接的方法
首先要查看2个无线路由器的无线MAC地址
主路由器，AP1配置图示：
在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin
在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。

设置无线的基本信息，将默认的SSID改为AP1，开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。

保持DHCP处于启用状态
副路由器，AP2配置图示：
在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin
在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。

WAN口设置保持默认，不变。

在“无线参数”基本设置中，更改SSID为AP2，开启Bridge功能，在下面的框框中填入AP1的MAC地址。

在DHCP服务设置中，禁用DHCP服务。

然后点击“保存”。

点对点无线桥接的基本配置完成了。

使用无线客户端无论连接到AP1还是AP2都可以正常上网!。

tplink路由器WDS功能怎么设置
TPlink无线路由器桥接设置无非就是WDS设置功能。

WDS设置好之后，无线桥接自然就设置好了。

下面店铺介绍tplink路由器WDS 设置方法。

tplink路由器WDS设置方法
首先进路由器的管理地址，这个地址是由我们设置路由器的时候设置的，有可能是192.168.1.1，也有可能是192.168.0.1，不等，大家根据息的情况来设置就行了。

进入无线参数设置。

设置我们要连接的WIFI信息。

开户WDS设置功能。

选中WDS复选框。

开启之后，才能扫描SSID信号。

点击扫描SSID热点信息。

这个时候我们要选择和要连接的热点WIFI在一个频道上面。

下面我选择频道1。

这个时候，会显示SSID热点的结果。

选择自己要连接的WIFI热点SSID。

选择合适的加密类型，这个根据被连接的设置一样的类型。

然后输入相关的信息。

然后保存，进行重启，这样TP桥接就设置好了，就可以通过被连接的网，上网了。

TP-Link双无线路由器开启WDS桥接方法教程TP-Link双无线路由器开启WDS桥接方法教程如果你有两个无线路由，在只有一条宽带的情况下，可以让其进行WDS桥接无线信号，那么具体怎么连接呢。

阅读下文了解TP-Link双无线路由器开启WDS桥接的方法。

步骤如下：一、中心无线路由器B设置1、登陆无线路由器设置B管理界面，在无线设置-基本设置中设置SSID号、信道2、在无线设置无线安全设置中设置无线信号加密信息;如果接收网络延迟太严重请使用11信道以上3、记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置1、修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同(防止IP地址冲突)，如192.168.1.2，保存，路由器会自动重启。

2、启用WDS功能。

重启完毕后，用更改后的LAN口IP 地址重新登陆无线路由器A，在无线设置-基本设置中勾选开启WDS 。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网，不用重新连接，重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

3、WDS设置。

点击扫描，搜索周围无线信号。

4、在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B，点击连接。

5、将信道设置成与B路由器信道相同。

6、设置加密信息和B路由器相同，保存。

7、关闭DHCP服务器。

在DHCP服务器中，选择不启用，保存，重启路由器。

8、无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

补充：路由器提速技巧重启重启后的路由器由于释放了系统资源，效率最优化，运行速度更快。

我们重启路由器方式并不多，通过管理IP输入用户名和密码进入后台管理界面，然后点击重启路由，还有就是强拔电源，我们并不建议这种野蛮操作。

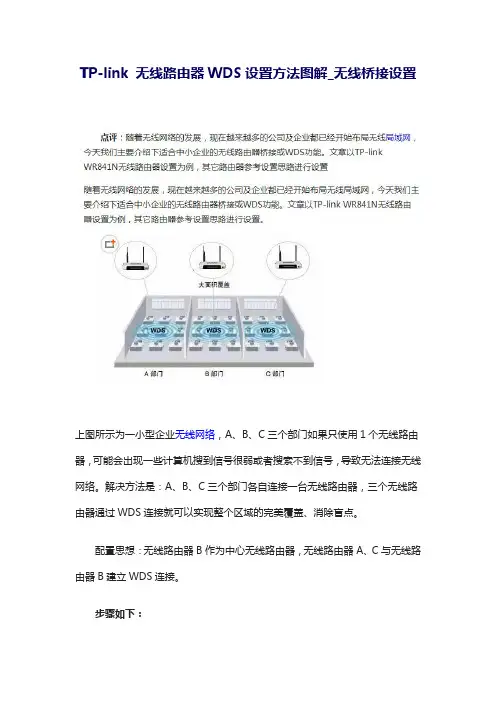

TP-link 无线路由器WDS设置方法图解_无线桥接设置详细出处参考：/softjc/39394.html#络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。

文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置-随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。

文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。

上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。

解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。

配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

步骤如下：无线路由器的基本设置请参考：tp link无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

我们日常使用无线wifi的时候，经常提到的桥接（WDS），其作用是：现在的住宅、商业楼建筑大多是钢筋混泥土结构，无线信号传输一段距离之后的衰减严重，况且组网可能因为不断增加上网设备的缘故而变得杂乱无章，更让无线Wi-Fi信号没法覆盖每一个角落，因此我们可以在信号不好的放置一个无线路由器，通过WDS连接就可以实现无线信号的无盲点覆盖。

这种方式比通过网线连接更加的省事。

这里以普联（TP-Link）无线路由器为例，给大家介绍一下如何进行WDS连接，假设有AB 两台无线路由器，A要通过WDS连接到B上面。

B为主路由，A为从路由。

一、无线路由器B的设置无线路由器B作为宽带的接入点，我们先要设置好上网方式，这点想必大家都会，无非就是选择上网方式，输入宽带提供商给的帐号密码，这里就不多啰嗦了，上网设置完成了，下面我就要进行WDS设置了。

1、登陆无线路由器B，在无线设置－基本设置中设置SSID号和信道。

（1）SSID：两台无线路由器的SSID最好是相同的，方便无论笔记本在哪都可以直接上网，无需重新设置。

注：无缝链接吧：）（2）信道：组建WDS网络的无线路由器选择信道必须相同，所以要采用手动设置的方式，以保证都采用相同的信道。

注：信道设置有技巧，在桥接的时候，可以在A路由上看到很多无线信号，还有信道，选择，最少的信道或未用的信道。

一般12 13，5信号使用的人较少。

选择这些信道，速度在理论上会快点，实际使用中也可以体现出来。

下面会讲到。

2、无线加密，在无线设置－无线安全设置中设置无线信号密码。

无线安全：两台无线路由器的无线密码必须相同，加密算法最好也相同。

注：最好选择认证类型WPA2-PSK,加密算法AES。

二、无线路由器A的设置以上无线路由器B的设置就完成了，下面我们接着设置无线路由器A。

1、LAN口：修改LAN口的IP地址和无线路由器B的地址同一个网段内，保存，重启路由器。

2、重新登录无线路由器A，在无线设置－基本设置中开启WDS。

无线桥接设置WDS(Wireless Distribution System)，无线分布式系统：是建构在HFSS或DSSS 底下，可让基地台与基地台间得以沟通，比较不同的是有WDS的功能是可当无线网路的中继器，且可多台基地台对一台，目前有许多无线基台都有WDS。

WDS把有线网路的资料，透过无线网路当中继架构来传送，借此可将网路资料传送到另外一个无线网路环境，或者是另外一个有线网路。

因为透过无线网路形成虚拟的网路线，所以有人称为这是无线网路桥接功能。

严格说起来，无线网路桥接功能通常是指的是一对一，但是WDS架构可以做到一对多，并且桥接的对象可以是无线网路卡或者是有线系统。

所以WDS最少要有两台同功能的AP，最多数量则要看厂商设计的架构来决定。

最简单地说：就是WDS可以让无线AP之间通过无线进行桥接（中继），在这同时并不影响其无线AP覆盖的功能点对点无线桥接配置设备名称：无线宽带路由器品牌型号：TP-LINK TL-WR541G+设备数量：2另外测试用笔记本终端设备：2台一、网络示意图：二、网络应用图：三、无线路由器应用的几种模式1.AP模式这个模式说简单点就是将我们的有线网络转换成无线网络！然后连接各种无线终端，比如带连接无线网卡的笔记本或者台式机。

连接带WIFI的手机等等。

2.无线客户端模式这个模式说简单点就是将我们的无线网络转换成有线网络！然后用普通的网线连接到各种带RJ45网线端口的设备，比如连接到电脑当无线网卡用。

连接到DM500S 上面让我们的DM500S与路由器不需要连接网线就可以解密及共享！3.点对点桥接模式这个模式说简单点就是适用无线将2个有线局域网连接在一起！比如A点有1个3台电脑的有线局域网！B点有个5台电脑的局域网！2个网络之间需要共享数据又不好架设线路!当然还可以用来无线玩联机游戏注意:在AP设置在桥接模式下的时候，我们的无线网卡是搜索不到任何信号的！4.点对点桥接模式这个模式说简单点就是使用无线将多个有线局域网连接在一起！比如A点有1个3台电脑的有线局域网！B点有个5台电脑的局域网！C点有8台电脑！D....几个网络之间需要共享数据又不好架设线路!这样的状况下多点桥接久可以派上用场了!注意:在AP设置在桥接模式下的时候，我们的无线网卡是搜索不到任何信号的！5.无线中继模式说的简单点就是将微弱的无线信号接收进来放大后再发射出去！以此来延伸无线信号的覆盖，比如说我们在窗口用笔记本能搜索到信号并能连接上网!但到了室内后久没信号了！那我们就可以在窗口放1个无线中继来转发信号！这样我们在室内久可以轻松上网首先要查看2个无线路由器的无线MAC地址：一、主路由器，AP1配置图示： 1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。

两个无线路由器都是TP-LINK的，一个是 TL-WR340G+，另一个是TL-WR740N, 前一个是较早的产品，桥接功能表示为Bridge功能，后一个则是现在通常的叫法：WDS功能，WR340G+作为路由器1（主路由器），WR740N作为路由器2（副路由器），网上很多设置方法并不适合这两个型号的路由器，现在本人自己用以下方法设置成功，根据自己的设置情况补充以下原来网上下载下来的设置方法。

下面来看设置方法。

一、首先设置路由器1：1、网络参数设置打开网页浏览器输入网址：192.168.1.1 ，一般路由器出厂时用户名和密码都是：admin （路由器底部都有标注），如果密码和用户名已经改过而且记不起来，可以用一个细棍（牙签、削好的铅笔之类）长按reset键（在一个小孔里），恢复成出厂设置。

进入路由设置界面后，选择网络参数设置。

WAN口：我的网络是ADSL，填写账号和密码，如下图。

LAN口：路由器1的IP地址：192.168.1.12、无线网络基本设置：如下图所示，SSID号可以设置得和路由器2有所区别，免得不知道电脑究竟连接在了那个路由上面；频段一定要和路由器2一样；在“开启Bridge功能”前打勾，。

注意不要将另外一个路由的MAC地址输入，这个好多人都说要填写，结果弄得我白费了许多劲。

写入了另一个路由器的MAC地址就无法实现桥接了。

可以设密码也可以不设，如要设置密码，如下图所示，在“开启安全设置”前面打勾，加密方式一定要选择WEP型的，其它类型的加密没试过，据说设成其它类型不能桥接，具体可参考下图。

3、DHCP服务器设置如下图，将路由器1的DHCP服务器设成启用，地址池地址从192.1.1.100开始到192.1.1.199，这两个具体值关系不大，只要给路由器2留出一个地址，如：路由器2的IP地址可以设成192.168.1.2。

保存后重启路由器1。

二、设置路由器21、网络参数设置连接路由器2（用本电脑或另外的电脑连接），首先进入路由器网络参数设置。

tplink路由器怎样设置无线桥接
TP-LINK路由器WDS可以让无线AP之间通过无线进行桥接(中继)，在这同时并不影响其无线AP覆盖的功能，tplink路由器设置无线桥接的方法其实很简单，下面由店铺告诉你!
tplink路由器设置无线桥接的方法
第一台无线路由器设置
1登入和宽带猫连接的路由器：如图
2在无线设置-基本设置中设置“SSID号”、“信道”，设置固定信道号，如图：
3在无线设置-无线安全设置中设置无线信号加密信息，记录该无线路由器设置后的SSID、信道和加密设置信息
第二台无线路由器设置，登入第二台无线路由器
在网络参数-LAN口设置中，修改IP地址和第一台路由器不同(防止IP地址冲突)，如192.168.1.2，保存，路由器会自动重启。

在无线设置-基本设置中勾选“开启WDS”。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择第一台路由器SSID号，如下图中SSID,点击“连接”。

将信道设置成与第一台路由器信道相同。

同时设置加密信息和第一台路由器相同，点击“保存”。

如下图，
关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，保存，重启路由器。

此时第一台无线路由器与第二台无线路由器已成功建立WDS。

END。
