华为数据中心5800交换机01-11 组播VLAN配置

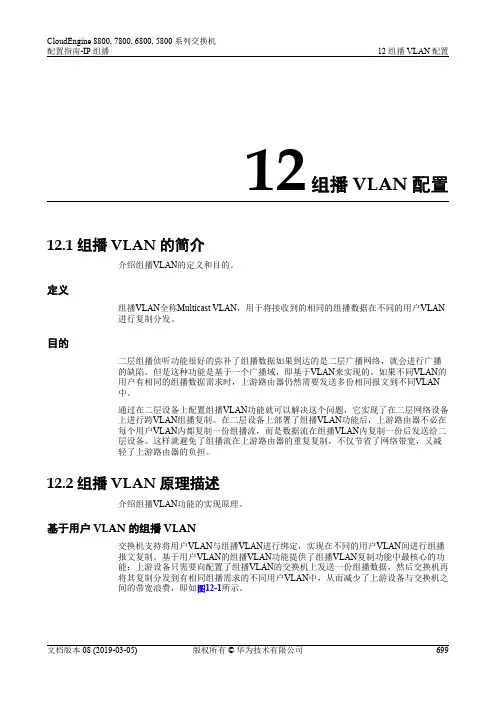

12组播VLAN配置12.1 组播VLAN的简介介绍组播VLAN的定义和目的。

定义组播VLAN全称Multicast VLAN，用于将接收到的相同的组播数据在不同的用户VLAN进行复制分发。

目的二层组播侦听功能很好的弥补了组播数据如果到达的是二层广播网络，就会进行广播的缺陷。

但是这种功能是基于一个广播域，即基于VLAN来实现的。

如果不同VLAN的用户有相同的组播数据需求时，上游路由器仍然需要发送多份相同报文到不同VLAN中。

通过在二层设备上配置组播VLAN功能就可以解决这个问题，它实现了在二层网络设备上进行跨VLAN组播复制。

在二层设备上部署了组播VLAN功能后，上游路由器不必在每个用户VLAN内都复制一份组播流，而是数据流在组播VLAN内复制一份后发送给二层设备。

这样就避免了组播流在上游路由器的重复复制，不仅节省了网络带宽，又减轻了上游路由器的负担。

12.2 组播VLAN原理描述介绍组播VLAN功能的实现原理。

基于用户VLAN的组播VLAN交换机支持将用户VLAN与组播VLAN进行绑定，实现在不同的用户VLAN间进行组播报文复制。

基于用户VLAN的组播VLAN功能提供了组播VLAN复制功能中最核心的功能：上游设备只需要向配置了组播VLAN的交换机上发送一份组播数据，然后交换机再将其复制分发到有相同组播需求的不同用户VLAN中，从而减少了上游设备与交换机之间的带宽浪费，即如图12-1所示。

图12-1 基于用户VLAN 的组播VLAN示意图Multicast Packet VLAN 2VLAN 3VLAN 4VLAN 5 (multicast VLAN)No multicast VLANconfiguredMulticast VLAN configured基于接口的组播VLAN交换机支持在用户侧接口下配置用户VLAN 与组播VLAN 进行绑定，不仅能够实现组播数据在不同用户VLAN 间进行复制，还可以实现基于接口的组播业务隔离。

[H3C-S5800-01] dis cu#version 5.20, Release 1211#sysname H3C-S5800-01 交换机命名#irf mac-address persistent timerirf auto-update enableundo irf link-delay#domain default enable system#telnet server enable 开启telnet#mirroring-group 1 local#vlan 1#vlan 100#vlan 129 to 130#radius scheme systemserver-type extendedprimary authentication 127.0.0.1 1645· primary accounting 127.0.0.1 1646user-name-format without-domain#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#user-group system#local-user admin 配置telnet用户名 password simple smxwsj123 配置telnet密码 authorization-attribute level 3service-type telnet#stp instance 1 root primarystp enablestp region-configurationregion-name h3cinstance 1 vlan 1 129 to 130active region-configuration#interface Bridge-Aggregation1port link-type trunkport trunk permit vlan all#interface NULL0#interface Vlan-interface1 配置管理vlan的IP地址ip address 10.165.128.253 255.255.255.192vrrp vrid 1 virtual-ip 10.165.128.254vrrp vrid 1 priority 120 设为主设备#interface Vlan-interface100 配置与6602-01的互联地址ip address 10.165.128.2 255.255.255.248#interface Vlan-interface129 配置用户VLAN及IP地址ip address 10.165.129.253 255.255.255.0vrrp vrid 129 virtual-ip 10.165.129.254vrrp vrid 129 priority 120 设为主设备#interface Vlan-interface130 配置服务器VLAN及IP地址ip address 10.165.130.253 255.255.255.0vrrp vrid 130 virtual-ip 10.165.130.254vrrp vrid 130 priority 120 设为主设备#interface GigabitEthernet1/0/1 配置互联h3c-6602-01的接口port link-mode bridgedescription --link-h3c-6602-01--port access vlan 100mirroring-group 1 mirroring-port both 配置被监控口#interface GigabitEthernet1/0/2 配置互联qiming-usg-fw-01的接口 port link-mode bridgedescription --link-qiming-usg-fw-01--port access vlan 100mirroring-group 1 mirroring-port both 配置被监控口#interface GigabitEthernet1/0/3 配置互联qiming-ips的接口port link-mode bridgedescription --link--qiming-ips--mirroring-group 1 monitor-port 配置监控口interface GigabitEthernet1/0/4 配置互联qiming-vpn的接口port link-mode bridgedescription --link--qiming-vpn--#interface GigabitEthernet1/0/5 配置互联qiming-ips-guanli的接口 port link-mode bridgedescription --link--qiming-ips--guanli--#interface GigabitEthernet1/0/6port link-mode bridge#interface GigabitEthernet1/0/7port link-mode bridge#interface GigabitEthernet1/0/8port link-mode bridge#interface GigabitEthernet1/0/9port link-mode bridge#interface GigabitEthernet1/0/10port link-mode bridge#interface GigabitEthernet1/0/11port link-mode bridge#interface GigabitEthernet1/0/12port link-mode bridge#interface GigabitEthernet1/0/13port link-mode bridge#interface GigabitEthernet1/0/14port link-mode bridge#interface GigabitEthernet1/0/15port link-mode bridge#interface GigabitEthernet1/0/16port link-mode bridge#interface GigabitEthernet1/0/17port link-mode bridgeinterface GigabitEthernet1/0/18 port link-mode bridge#interface GigabitEthernet1/0/19 port link-mode bridge#interface GigabitEthernet1/0/20 port link-mode bridge#interface GigabitEthernet1/0/21 port link-mode bridge#interface GigabitEthernet1/0/22 port link-mode bridge#interface GigabitEthernet1/0/23 port link-mode bridge#interface GigabitEthernet1/0/24 port link-mode bridge#interface GigabitEthernet1/0/25 port link-mode bridge#interface GigabitEthernet1/0/26 port link-mode bridge#interface GigabitEthernet1/0/27 port link-mode bridge#interface GigabitEthernet1/0/28 port link-mode bridge#interface GigabitEthernet1/0/29 port link-mode bridge#interface GigabitEthernet1/0/30 port link-mode bridge#interface GigabitEthernet1/0/31 port link-mode bridge#interface GigabitEthernet1/0/32#interface GigabitEthernet1/0/33port link-mode bridge#interface GigabitEthernet1/0/34port link-mode bridge#interface GigabitEthernet1/0/35port link-mode bridge#interface GigabitEthernet1/0/36port link-mode bridge#interface GigabitEthernet1/0/37port link-mode bridge#interface GigabitEthernet1/0/38port link-mode bridge#interface GigabitEthernet1/0/39port link-mode bridge#interface GigabitEthernet1/0/40port link-mode bridge#interface GigabitEthernet1/0/41port link-mode bridge#interface GigabitEthernet1/0/42port link-mode bridge#interface GigabitEthernet1/0/43port link-mode bridge#interface GigabitEthernet1/0/44port link-mode bridge#interface GigabitEthernet1/0/45port link-mode bridgeport link-type trunkport trunk permit vlan all#interface GigabitEthernet1/0/46 配置互联qiming-fw-03的接口description --link-qiming-fw-03--port link-type trunkport trunk permit vlan all#interface GigabitEthernet1/0/47 配置互联H3C-S5800-02的接口 port link-mode bridgedescription --link-h3c-s5800-02--port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet1/0/48 配置互联H3C-S5800-02的接口 port link-mode bridgedescription --link-h3c-s5800-02--port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet1/0/49port link-mode bridge#interface GigabitEthernet1/0/50port link-mode bridge#interface GigabitEthernet1/0/51port link-mode bridge#interface GigabitEthernet1/0/52port link-mode bridge#interface GigabitEthernet1/1/1port link-mode bridge#interface GigabitEthernet1/1/2port link-mode bridge#interface GigabitEthernet1/1/3port link-mode bridge#interface GigabitEthernet1/1/4port link-mode bridge#interface GigabitEthernet1/1/5#interface GigabitEthernet1/1/6port link-mode bridge#interface GigabitEthernet1/1/7port link-mode bridge#interface GigabitEthernet1/1/8port link-mode bridge#interface GigabitEthernet1/1/9port link-mode bridge#interface GigabitEthernet1/1/10port link-mode bridge#interface GigabitEthernet1/1/11port link-mode bridge#interface GigabitEthernet1/1/12port link-mode bridge#interface GigabitEthernet1/1/13port link-mode bridge#interface GigabitEthernet1/1/14port link-mode bridge#interface GigabitEthernet1/1/15port link-mode bridge#interface GigabitEthernet1/1/16port link-mode bridge#ip route-static 0.0.0.0 0.0.0.0 10.165.128.3 配置上网路由ip route-static 10.0.0.0 255.0.0.0 10.165.128.1 配置到省卫生局的路由ip route-static 192.168.0.0 255.255.0.0 10.165.128.1 配置到省卫生局的路由#load xml-configuration#load tr069-configuration#user-interface aux 0user-interface vty 0 4authentication-mode scheme user-interface vty 5 15#return。

1接口基础配置关于本章1.1 接口简介通过本小节，您可以了解到设备的接口分类和接口编号规则。

1.2 配置接口基本参数配置接口基本参数，包括接口描述信息、接口流量统计时间间隔功能以及开启或关闭接口。

1.3 维护接口您可以通过清除接口统计信息以方便查询一定时间内接口的流量信息。

1.1 接口简介通过本小节，您可以了解到设备的接口分类和接口编号规则。

接口分类接口是设备与网络中的其它设备交换数据并相互作用的部件，分为管理接口、物理业务接口和逻辑接口三类，其中：l管理接口管理接口主要为用户提供配置管理支持，也就是用户通过此类接口可以登录到设备，并进行配置和管理操作。

管理接口不承担业务传输。

关于管理接口的详细配置，请参见《CloudEngine 7800&6800&5800系列交换机配置指南-基础配置》。

设备支持的管理接口如表1-1所示：表1-1各管理接口介绍l V100R005C00版本下，仅CE6850-48S6Q-HI支持Mini USB接口。

V100R005C10及以后版本，CE6850-48S6Q-HI、CE6850–48T4Q-HI和CE6850U-HI支持Mini USB接口。

l CE6850HI和CE6850U-HI设备上有两个Combo类型的管理接口，每个Combo口包括一个光接口和一个电接口。

光接口和电接口只能同时激活其中一个。

l物理业务接口物理业务接口是真实存在、有器件支持的接口。

物理接口需要承担业务传输。

物理接口有时也被称为端口，为便于描述，在本手册中，统一描述为接口。

设备支持的物理接口如表1-2所示。

表1-2物理接口缺省情况下，设备的以太网接口工作在二层模式，如果需要应用接口的三层功能，可以使用undo portswitch命令将接口转换为三层模式。

l逻辑接口逻辑接口是指能够实现数据交换功能但物理上不存在、需要通过配置建立的接口。

逻辑接口需要承担业务传输。

设备支持的逻辑接口如表1-3所示。

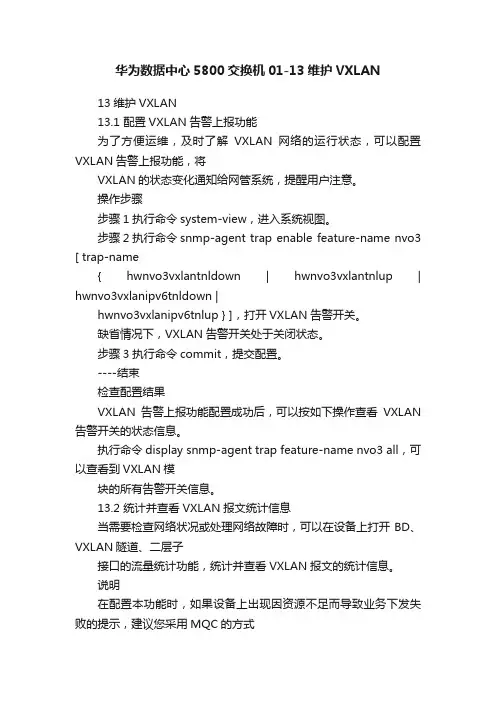

华为数据中心5800交换机01-13维护VXLAN13维护VXLAN13.1 配置VXLAN告警上报功能为了方便运维，及时了解VXLAN网络的运行状态，可以配置VXLAN告警上报功能，将VXLAN的状态变化通知给网管系统，提醒用户注意。

操作步骤步骤1执行命令system-view，进入系统视图。

步骤2执行命令snmp-agent trap enable feature-name nvo3 [ trap-name{ hwnvo3vxlantnldown | hwnvo3vxlantnlup | hwnvo3vxlanipv6tnldown |hwnvo3vxlanipv6tnlup } ]，打开VXLAN告警开关。

缺省情况下，VXLAN告警开关处于关闭状态。

步骤3执行命令commit，提交配置。

----结束检查配置结果VXLAN告警上报功能配置成功后，可以按如下操作查看VXLAN 告警开关的状态信息。

执行命令display snmp-agent trap feature-name nvo3 all，可以查看到VXLAN模块的所有告警开关信息。

13.2 统计并查看VXLAN报文统计信息当需要检查网络状况或处理网络故障时，可以在设备上打开BD、VXLAN隧道、二层子接口的流量统计功能，统计并查看VXLAN报文的统计信息。

说明在配置本功能时，如果设备上出现因资源不足而导致业务下发失败的提示，建议您采用MQC的方式进行流量统计配置。

对于CE6870EI、CE6875EI，二层子接口的流量统计与BD流量统计、VLAN流量统计互斥。

操作步骤●使能BD内报文统计功能a.执行命令system-view，进入系统视图。

b.执行命令bridge-domain bd-id，创建广播域BD，并进入BD 视图。

缺省情况下，没有创建BD。

c.执行命令statistics enable，使能BD内报文统计功能。

缺省情况下，BD内报文统计功能处于去使能状态。

华为交换机的组播配置#sysname Huawei # 设备名字更改成 Huawei#vlan batch 10 20 # 批量创建vlan10和vlan20。

如果是vlan10 to vlan20 就是创建从vlan10，vlan11...vlan20#stp disable # 关闭stp。

stp(spanning tree protocol)是⽣成树协议的英⽂缩写。

该协议可应⽤于在⽹络中建⽴树形拓扑，消除⽹络中的环路，并且可以通过⼀定的⽅法(⽐如优先级)实现路径冗余。

#multicast routing-enable # 全局开启组播(在发送者和每⼀个接收者之间实现⼀点对多点的⽹络连接)#cluster enable # 群集启⽤。

主要是⽤来开启HGMP协议的。

1.HGMP(Huawei Group Management protocol)即华为组管理协议，它是华为私有协议，对该协议由解释权和修改权。

2.⼀种实现管理进程对代理进程下的集中管理和⼆层多播组控制的通信协议。

其主要结构是：⼀个管理进程，同时管理其下的许多代理进程。

在管理进程和代理进程上同时都运⾏HGMP协议。

HGMP协议不⽀持存在环路的⽹络。

ntdp enable # ntdp 启⽤。

NTDP(neighbor topology discovery protocol) 是⽤来收集⽹络拓扑信息的协议。

NTDP 为集群管理提供可加⼊集群的设备信息，收集指定条数内的交换机的拓扑图。

ndp enable # ndp启⽤。

(neighbor discovery protocol) 是⽤来发现邻接点相关信息的协议。

运⾏在数据链路层，因此可以⽀持不同的⽹络协议。

#drop illegal-mac alarm # 丢弃⾮法mac的报警。

收到全0报⽂告警，只告警⼀次#diffserv domain default # 区分服务默认域该域是⽤来区分不同⽹络服务，与Qos有关系，详情略。

华为交换机vlan划分方法华为交换机是一种网络设备，用于实现局域网内的数据交换和流量控制。

在网络管理中，VLAN是一种常用的技术，可以将一个物理网络划分为多个逻辑网络，从而提高网络的性能和安全性。

本文将介绍华为交换机中的VLAN划分方法。

一、VLAN的基本概念VLAN是Virtual Local Area Network的缩写，即虚拟局域网。

它是一种将物理网络划分为多个逻辑网络的技术。

VLAN可以将不同的用户、设备或应用程序分配到不同的网络中，从而提高网络的性能和安全性。

VLAN通过在交换机上配置VLAN ID来实现。

VLAN ID是一个12位的二进制数，用于标识一个VLAN。

交换机上的每一个端口都可以配置为一个VLAN，从而将该端口上的所有数据包都划分到该VLAN中。

二、华为交换机中的VLAN划分方法华为交换机中的VLAN划分方法主要包括以下几个步骤：1.创建VLAN在华为交换机中，可以通过以下命令来创建一个VLAN：vlan batch vlan-id1 [vlan-id2…]其中，vlan-id1、vlan-id2等是VLAN的ID，可以创建多个VLAN。

2.配置端口在华为交换机中，可以通过以下命令来将端口配置到某个VLAN中：interface interface-type interface-numberport link-type accessport default vlan vlan-id其中，interface-type和interface-number分别表示端口的类型和编号，vlan-id表示要将该端口配置到的VLAN的ID。

3.配置端口模式在华为交换机中，可以通过以下命令来配置端口的模式：interface interface-type interface-numberport link-type {access | trunk}其中，access表示将端口配置为访问模式，trunk表示将端口配置为Trunk模式。

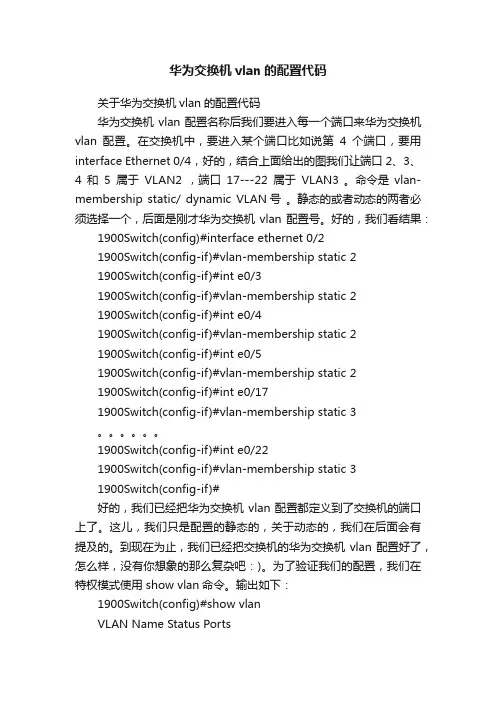

华为交换机VLAN配置由于VLAN是逻辑地而不是物理地划分，所以同一个VLAN内的各个计算机无须被放置在同一个物理空间里，即这些计算机不一定属于同一个物理LAN网段。

下面是店铺收集整理的华为交换机VLAN配置，希望对大家有帮助~~华为交换机VLAN配置工具/原料华为交换机方法/步骤『VLAN配置流程』1. 缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan;2. 如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉;3. 除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图;如果VLAN XX已经存在，则进入VLAN视图。

配置方法一：1. 创建(进入)vlan2[SwitchA]vlan 22. 将端口E0/1加入到vlan2[SwitchA-vlan2]port ethernet 0/13. 创建(进入)vlan3[SwitchA-vlan2]vlan 34. 将端口E0/2加入到vlan3[SwitchA-vlan3]port ethernet 0/2配置方法二：1. 创建(进入)vlan2[SwitchA]vlan 22. 进入端口E0/1视图[SwitchA]interface ethernet 0/13. 指定端口E0/1属于vlan2[SwitchA-Ethernet1]port access vlan 24. 创建(进入)vlan3[SwitchA]vlan 35. 进入端口E0/2视图[SwitchA]interface ethernet 0/26. 指定端口E0/2属于vlan3[SwitchA-Ethernet2]port access vlan 34测试验证1. 使用命令disp cur可以看到端口E0/1属于vlan2，E0/2属于vlan3;2. 使用display interface Ethernet 0/1可以看到端口为access 端口，PVID为2;3. 使用display interface Ethernet 0/2可以看到端口为access 端口，PVID为3。

华为交换机怎么配置VLAN和VLANif接口IP地址交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

在配置vlan之后还需要配置vlanif接口IP地址;以便于telnet管理或者是用于作为vlan的网关地址，那么今天小编将指导大家完成华为交换机的vlan配置和vlanif接口的配置。

方法步骤1、请自行准备好华为交换机和电脑并且让你的电脑和交换机连接上2、使用system-view命令，进入[]模式3、创建一个vlan[Quidway]vlan 24、添加端口[Quidway-vlan2]portEthernet 0/0/13 to 0/0/155、然后使用display current查看端口是否属于这个vlan6、当然我们也可以用display vlan来查看vlan信息7、配置vlan IP[Quidway]interface Vlanif 28、配置vlanif ip地址[Quidway]interface Vlanif 2[Quidway-Vlanif2]ip address 10.10.100.1 255.255.255.09、配置完成之后再次使用display current 来查看下配置信息，如下图能看到vlanif 的ip地址10、完成之后吧你的电脑接入到vlan2的接口上，并设置好你的IP地址，然后ping 10.10.100.1是否正常补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

2 VXLAN配置关于本章通过VXLAN，虚拟网络可接入大量租户，且租户可以规划自己的虚拟网络，不需要考虑物理网络IP地址和广播域的限制，降低了网络管理的难度。

2.1 VXLAN简介介绍VXLAN的定义、目的和收益。

2.2 原理描述介绍VXLAN的实现原理。

2.3 应用场景介绍VXLAN的应用场景。

2.4 配置注意事项介绍部署VXLAN的注意事项。

2.5 配置VXLAN（SNC控制器方式）介绍了SNC控制器配合设备实现VXLAN部署的方法。

2.6 配置VXLAN（AC控制器方式）介绍了AC控制器（Agile Controller-Enterprise）配合设备实现VXLAN部署的方法。

2.7 配置VXLAN（单机方式）介绍了不依赖于任何控制器，直接在设备上配置VXLAN的方法。

2.8 维护VXLAN通过维护VXLAN，可以实现清除VXLAN统计数据、监控VXLAN的运行状况等。

2.9 配置举例介绍VXLAN配置举例，配置举例中包括组网需求、配置思路、配置过程和配置文件。

2.10 参考标准和协议介绍VXLAN的参考标准和协议。

2.1 VXLAN 简介介绍VXLAN 的定义、目的和收益。

定义RFC7348定义了VXLAN 扩展方案（Virtual eXtensible Local Area Network ），采用MAC in UDP （User Datagram Protocol ）封装方式，是NVO3（Network Virtualization over Layer 3）中的一种网络虚拟化技术。

目的作为云计算的核心技术之一，服务器虚拟化凭借其大幅降低IT 成本、提高业务部署灵活性、降低运维成本等优势已经得到越来越多的认可和部署。

图2-1 服务器虚拟化示意图Server1Server2Server3Server4如图2-1所示，一台服务器可虚拟成多台虚拟机，而一台虚拟机相当于一台主机。

主机的数量发生了数量级的变化，这也为虚拟网络带来了如下问题：l网络隔离能力限制当前主流的网络隔离技术是VLAN或VPN（Virtual Private Network），在大规模的虚拟化网络中部署存在如下限制：–由于IEEE 802.1Q中定义的VLAN Tag域只有12比特，仅能表示4096个VLAN，无法满足大二层网络中标识大量用户群的需求。
