仪表基础知识之安装篇

仪表安装基础知识仪表安装在工业生产过程中起着重要的监测和控制作用。

为了保证仪表的正常运行和准确性，正确的安装是至关重要的。

本文将介绍仪表安装的基础知识，包括选择安装位置、安装方法、连接线路等内容，以帮助读者更好地了解仪表安装过程。

选择安装位置选择合适的安装位置是仪表安装的首要步骤。

合理的安装位置应满足以下几个条件：1. 环境条件：仪表的安装位置应远离各种干扰源，如强电场、磁场、振动等，以免影响仪表的正常工作。

同时，应选择温度稳定、湿度适宜的环境，以减少对仪表元件的损坏。

2. 便于观察和维修：安装位置应便于操作人员观察和维修仪表。

如果仪表需要经常调校和维护，应选择易于操作的位置，方便人员的日常维护工作。

3. 安全可靠：仪表安装位置应保证人员和设备的安全。

尽量避开高温、易燃、易爆等危险区域，确保仪表在工作过程中不会造成任何安全隐患。

安装方法仪表的安装方法通常包括墙壁安装、底座安装和管道安装等几种常见方式。

1. 墙壁安装：适用于小型仪表和仪表指示器等。

首先，根据仪表的外形尺寸在墙壁上找到合适的位置，使用钻孔机在墙壁上钻好安装孔。

然后，将仪表的固定螺钉插入安装孔中，用扳手将其固定好即可。

2. 底座安装：适用于较大型的仪表。

首先，在安装位置上进行固定底座的焊接或螺栓固定。

然后，将仪表放置在底座上，并根据仪表底部的固定孔进行对应的固定，确保仪表平稳可靠。

3. 管道安装：适用于液体流量计、压力表等需要连接管道的仪表。

根据仪表的进口、出口连接口径，选用相应的法兰、螺纹或卡箍等连接方式进行固定。

在固定过程中要注意连接处的严密性，以确保不会发生漏气、漏液等情况。

连接线路仪表的连接线路是仪表安装过程中必不可少的一部分。

正确的连接线路可以保证仪表正常运行并准确地传递信号。

1. 电源线连接：根据仪表的电源要求，正确接线。

通常情况下，电源线分为直流电源线和交流电源线，接线时需与电源相匹配，同时要注意接线的牢固和绝缘性能。

2. 信号线连接：根据仪表的信号输入和输出要求，连接相应的信号线。

仪表工入门基础知识一、仪表工的定义与职责1. 仪表工的定义仪表工是指从事仪表安装、调试、维护和故障排除的专业技术工种。

他们负责安装各种仪表设备，确保其正常工作，并能及时准确地测量和显示相关参数。

2. 仪表工的职责仪表工的主要职责包括： - 安装仪表设备：按照设计要求和技术标准，进行仪表设备的安装工作，包括电气连接、信号线路接入等。

- 调试仪表设备：对安装完毕的仪表设备进行校验和调试，确保其测量和显示结果的准确性。

- 维护仪表设备：定期检查和保养仪表设备，及时发现并修复可能存在的问题，确保设备的正常运行。

- 故障排除：当仪表设备出现故障时，进行故障诊断和排除，修复设备，恢复其正常工作状态。

二、仪表工的技能要求1. 电气知识仪表工需要具备一定的电气知识，包括电路基础、电气设备的连接原理等。

这样他们才能正确地进行仪表设备的安装和调试工作。

2. 仪表操作仪表工需要掌握各种常见的仪表操作技能，如操作数字电表、示波器、振荡器等。

他们还需要了解各种仪表的使用方法和功能，能够根据需要选择合适的仪表进行测量和测试。

3. 排故能力仪表工需要具备一定的故障排除能力，能够根据故障现象和设备规格，快速找出故障原因，并进行修复。

他们需要熟悉常见的仪表故障类型和解决方法，能够迅速解决仪表设备的故障问题。

4. 安全意识仪表工作环境通常存在一定的风险，如高压电、化学品等。

因此，仪表工需要具备良好的安全意识，严格遵守安全操作规程，确保自身的安全，同时保护设备和他人的安全。

三、仪表工的培训和发展路径1. 培训成为一名合格的仪表工需要接受系统的培训。

培训内容包括电气知识、仪表操作技能、故障排除方法等。

培训可以通过就业单位、职业学校以及相关行业组织提供的培训课程进行。

2. 学历要求虽然仪表工一般不要求高学历，但一定的电气知识的基础是必要的。

因此，一些职业学校的电气类专业可以作为仪表工的培训基础。

3. 继续教育和职业发展随着科技的不断发展，仪表工的职业要求也在不断提高。

仪表工入门基础知识
1. 仪表工的工作职责及技能要求：仪表工是负责安装、维修、检修各种仪表设备的专业技工，需要具备电子、机械、测控、自动化等相关技能，以及具备良好的安全意识、团队合作能力和沟通能力。

2. 仪表工常用工具和设备：仪表工需要掌握常用的手工具、电动工具、测量仪器、校准仪器等，如螺丝刀、扳手、钳子、万用表、示波器、检定器等。

3. 仪表设备分类及原理：仪表设备按照测量物理量的不同可以分为电气、机械、热力学等不同类型。

不同类型的仪表设备有着不同的原理和特点，如万用表、电压表、安培表、温度计、压力表等。

4. 电路图及电气控制系统：仪表工需要掌握基本的电路图和电气控制系统的原理。

这些知识是仪表工进行故障诊断和维修的基础，也是进行新设备安装和调试的必备知识。

5. 仪表设备的安装和维修：仪表工需要掌握仪表设备的安装和维修方法，包括设备固定、接线、校准和替换等。

同时还需要了解常见的故障现象和解决方法。

6. 安全防护措施：仪表工作涉及到电气、机械、化学等多个方面，需要注意安全防护措施，如穿戴防护服、佩戴安全帽、使用防护眼镜等。

7. 工作流程和流程控制：仪表工作需要遵循一定的工作流程和流程控制，包括设备检测、故障诊断、维修操作、设备校准等步骤，通过标准化的操作流程提高工作效率和减少工作风险。

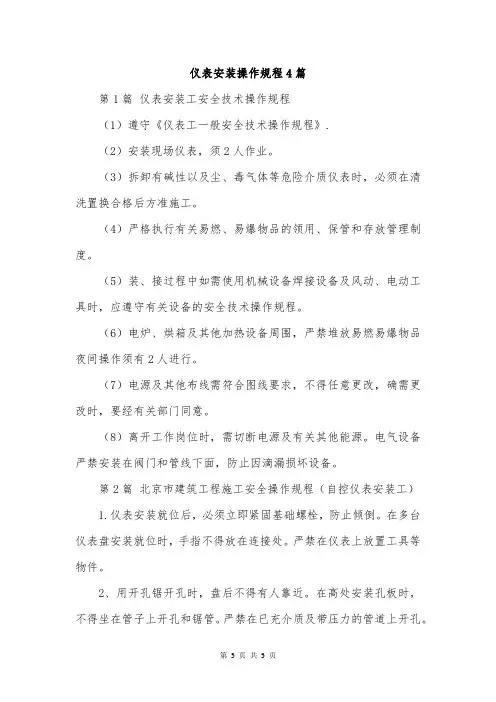

仪表安装操作规程4篇第1篇仪表安装工安全技术操作规程（1）遵守《仪表工一般安全技术操作规程》.（2）安装现场仪表，须2人作业。

（3）拆卸有碱性以及尘、毒气体等危险介质仪表时，必须在清洗置换合格后方准施工。

（4）严格执行有关易燃、易爆物品的领用、保管和存放管理制度。

（5）装、接过程中如需使用机械设备焊接设备及风动、电动工具时，应遵守有关设备的安全技术操作规程。

（6）电炉、烘箱及其他加热设备周围，严禁堆放易燃易爆物品夜间操作须有2人进行。

（7）电源及其他布线需符合图线要求，不得任意更改，确需更改时，要经有关部门同意。

（8）离开工作岗位时，需切断电源及有关其他能源。

电气设备严禁安装在阀门和管线下面，防止因滴漏损坏设备。

第2篇北京市建筑工程施工安全操作规程（自控仪表安装工）1.仪表安装就位后，必须立即紧固基础螺栓，防止倾倒。

在多台仪表盘安装就位时，手指不得放在连接处。

严禁在仪表上放置工具等物件。

2、用开孔锯开孔时，盘后不得有人靠近。

在高处安装孔板时，不得坐在管子上开孔和锯管。

严禁在已充介质及带压力的管道上开孔。

3、在放电缆时，支架必须稳固，转动应灵活，防止脱杠和倾倒。

木筒上的钉子必须拔掉或打弯。

在转弯处操作人员应站在外侧。

4 校验用的交直流电源及电压等级应明确标注。

电气绝缘电阻不应小于20mω。

5 使用油浴设备，自动温度调节器应正常可靠，加热温度不得超过所用油的燃点，加热时严禁打开上盖。

6 气源电压应与被校仪表相符。

气动仪表的调校，一般不应采用乳胶管，防止爆裂。

仪表（尤其是分析仪表）的调校应按照说明书进行。

7 单管、u型管压力计等，应妥善保管，水银表面应用水或甘油等介质密封，严防挥发。

8 使水银校验仪表，应在专用的工作室内进行，工作室应通风良好，盛水银容器应盖严，散落的水银应及时清扫处理，操作时应穿工作服戴口罩。

9 试车前应对仪表进行二次调校及系统试验，并应对信号、联锁装置进行通电试验。

10 仪表安装竣工后，根据有关规程和设计要求，检查合格后，方可联动试车。

仪表安装基础知识在现代化的工业和生活环境中，各类仪表的应用已经成为了不可或缺的一部分。

无论是生产车间还是家用电器，仪表都扮演着重要角色，用于监测和控制各种参数。

而仪表的正确安装和使用则成为了保证其准确工作的关键。

仪表安装前的准备工作是非常重要的。

首先，我们需要根据实际需求选择合适的仪表。

不同的工作环境和监测对象需要不同类型的仪表，如温度计、压力表、流量计等。

在选择仪表时，需要考虑被测对象的特性以及所需测量的参数范围。

其次，我们需要了解被测对象的运行条件和环境要求，以确定仪表的适用范围。

例如，在高温环境中工作的仪表需要具备耐高温的特性。

最后，我们还需要考虑仪表的安装位置和方式。

安装位置应选择合适，能够反映被测对象的真实情况，并且易于操作和维护。

仪表的安装需要遵循一定的步骤和规范。

首先，我们需要选择合适的安装工具和材料，如螺丝刀、扳手、固定架等。

然后，我们需要确定合适的安装位置，并进行标记。

安装位置应保证仪表的正常工作，并且方便操作和维护。

接下来，我们需要进行电气连接。

根据仪表的不同类型，我们需要接线并进行接地。

电气连接的正确与否将直接影响仪表的工作稳定性和准确性。

最后，我们需要进行固定和密封。

通过螺丝将仪表固定在安装位置上，并使用密封胶对连接部位进行密封，以防止水分、灰尘等杂质进入仪表。

固定和密封工作的正确进行将保证仪表的稳定性和安全性。

仪表的安装完成后，我们还需要进行测试和调试。

首先，我们需要检查仪表的内外部是否有物质残留，如灰尘、油污等。

如果有，需要进行清洁。

其次，我们需要进行仪表的空载运行和标定。

通过连接电源并运行仪表，我们可以观察其显示是否正常，并与已知标准值进行比较，以验证其准确性。

如果发现仪表存在误差，我们可以通过调整和校准来提高其精度。

最后，我们还需要进行保护措施的安装。

例如，对于易受损的仪表，我们可以安装防护罩或保护盖，以延长其使用寿命。

仪表安装的基础知识还包括仪表维护的方法和注意事项。

压力仪表一、压力检测元件压力检测的方法很多，按敏感元件和转换原理的特性不同，一般分为四类：（1）液柱压力计。

它是根据流体静力学原理，把被测压力或差压转换成液体高度（差），压力计一般采用充有水或水银的玻璃U形管或单管。

（2）弹性式压力仪表。

它是根据弹性元件受力变形的原理，将被测压力转换成弹性元件的位移，并通过机械传动机构直接带动指针。

常见的弹性式压力计有弹簧管压力仪表、膜盒压力仪表、波纹管压力仪表等。

（3）电远传式压力仪表。

这类仪表的敏感元件一般也是弹性元件，通过进一步应用转换元件（或装置）和转换电路将与被测压力成正比的弹性元件的位移转换成电信号输出，实现信号的远距离输送。

常见的有力平衡式压力变送器、电容式压力变送器、霍尔式压力传感器等。

（4）物性型压力传感器。

它是基于在压力作用下，敏感元件的某些物理特性发生变化的原理。

常见的物性型压力传感器有应变式压力传感器、压阻式压力传感器、压电式压力传感器等。

二、压力表1. 压力表的原理与构造1.1原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

1.2 构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。

弹性敏感元件：波登管、波纹管、隔膜波登管压力表波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C形管。

测量介质的压力作用在波动管的内侧，这样波登管椭圆截面会趋于圆形截面。

仪表安装施工方案
一、前言
本文主要介绍在工业领域中仪表安装的施工方案，旨在提高安装效率与质量，确保仪表的正常运行与使用。

二、准备工作
在进行仪表安装前，需要进行以下准备工作：
1.确认仪表的型号与规格，了解其安装要求；
2.准备所需的工具和仪器，包括螺丝刀、扳手、水平仪等；
3.安排好工作人员，保证人员技术能力与安全意识；
4.制定安全操作规程，确保施工过程安全。

三、安装步骤
1. 确定安装位置
根据仪表的使用要求，选择合适的安装位置，确保仪表能够准确读取数据。

2. 连接电路
根据仪表的接线图和电气布置图，正确连接电路，确保电气连接正确无误。

3. 固定安装
使用螺丝、螺母等工具，将仪表牢固地安装在设备或墙壁上，确保安装稳固。

4. 调试测试
安装完成后，进行仪表的调试测试，确保仪表能够准确读取数据。

四、注意事项
1.在安装过程中，严禁使用损坏的仪表进行安装，以免造成安全事故；
2.安装过程中，应注意保护仪表的外壳，避免划伤或损坏；
3.安装完成后，应将多余的零件及时清理干净，确保施工现场整洁；
4.在安装过程中，严格遵守相关安全规定，确保施工人员的人身安全。

五、总结
仪表的安装施工是工业生产中重要的环节，合理的施工方案能够提高安装效率与质量，确保仪表的正常使用。

通过本文的介绍，相信读者能够更好地了解仪表安装的施工步骤与注意事项，为实际工作提供参考与指导。

一、基础知识1、测量误差（1）概念：在实际测量中由于测量本身性能、安装使用环境、测量方法及操作人员的疏忽等客观因素的影响，使得测量结果与被测量的真实值之间存在一些偏差，这个偏差就称为测量误差。

（2）分类：按误差出现的规律分：系统误差、偶然误差、疏忽误差按仪表使用的条件分：基本误差、附加误差按被测量值随时间变化的关系分：静态误差、动态误差按与被测变量的关系分：定值误差、累计误差按误差数值的表示分：绝对误差、相对误差、引用误差（3）定义：基本误差：仪表出厂时，制造厂保证该仪表在正常条件下的最大误差，可以用最大绝对误差、最大相对误差、最大引用误差来表示，一般用最大绝对误差来表示，以基本误差判断生产出来的仪表是否合格。

允许误差：根据仪表的使用要求，规定一个在正常条件下允许的最大误差，可以用最大绝对误差、最大相对误差、最大引用误差来表示，一般用最大引用误差来表示，以允许误差来选择安装哪个等级的仪表。

绝对误差：测量值与真实值之差，测量值-真实值，有正负之分。

相对误差：某点的绝对误差与真实值之百分比，（某点的绝对误差/真实值）×100%，有正负之分。

引用误差：某点的绝对误差与量程百分比，（某点的绝对误差/量程）×100%，有正负之分。

精度：最大引用误差除去“+、-”号和百分号。

精度等级：我国工业仪表精度等级有、、、、、、。

回程差：某点的上行程示值与下行程示值之差的绝对值，也称变差。

（4）质量指标：主要质量指标：基本误差、允许误差、相对误差、精度等级、变差、灵敏度、稳定度、动态性能。

灵敏度：需要加多少信号表才动作，即反应能力。

灵敏度与变差都是由相同的原因引起的，即由于仪表传动机构的间隙、运动部件的摩擦、弹性元件的弹性滞后等因素引起的。

稳定度：抗震能力。

注：根据仪表使用要求，规定一个允许误差，从而知道需要使用哪个精度等级的仪表；根据精度等级生产出仪表后校验仪表是否合格，需从精度等级算出此仪表的最大引用误差，从而得到此精度等级的允许基本误差（一般用绝对误差表示），若校验得到的最大基本误差在允许基本误差的范围内则仪表合格，若超出基本误差则表不合格。

第五篇仪表安装第一章概述自动化仪表要完成其检测或调节任务，其各个部件必须组成一个回路或组成一个系统。

仪表安装就是把各个独立的部件即仪表、管线、电缆、附属设备等按设计要求组成回路或系统完成检测或调节任务。

也就是说，仪表安装根据设计要求完成仪表与仪表之间、仪表与工艺管道、现场仪表与中央控制室、现场控制室之间的种种连接。

这种连接可以用管道连接（如测量管道、气动管道、伴热管道等），也可以是电缆（包括电线和补偿导线）连接。

通常是两种连接的组合和并存。

第一节安装术语与符号一、安装术语（1）一次点指检测系统或调节系统工程中，直接与工艺介质接触的点。

如压力测量系统中的取压点，温度检测系统中的热电偶（电阻体）安装点等等。

一次点可以在工艺管道上，也可以在工艺设备上。

（2）一次部件又称取源部件。

通常指安装在一次点的仪表加工件。

如压力检测系统中的温度计接头（又称凸台）。

一次部件可能是仪表元件，如流量检测系统中的节流元件，也可能是仪表本身，如容积式流量计、转子流量计等，更多的可能是仪表加工件。

（3）一次阀门又称要部阀、取压阀。

指直接安装在一次部件上的阀门。

如与取压短节相连的压力测量系统的阀门，与孔板正、负压室引出管相连的阀门等。

（4）一次仪表现场仪表的一种。

是指安装在现场且直接与工艺介质相接触的仪表。

如弹簧管压力表、双金属温度计、双波纹管差压计。

热电偶与热电阻不称作仪表，而作为感温元件，所以又称一次元件。

（5）一次调校通称单体调校。

指仪表安装前后校验。

按《工业自动化仪表工程施工及、验收规范》GBJ93-86的要求，原则上每台仪表都要经过一次调校。

调校的的重点是检测仪表的示值误差、奕差；调节仪表的比例度、积分时间、微分时间的误差，控制点偏差，平衡度等。

只有一次调校符合设计或产品说明书要求的仪表，才能安装，以保证二次调校的质量。

（6）二次仪表是仪表示值信号不直接来自工艺介质的各类仪表的总称。

二次仪表的仪表示值信号通常由变送器变换成标准信号。

化工仪表基础知识培训
工业仪表是指用于测量、控制、监测工业生产过程中的各种参数的仪器仪表。

它是工业生产过程中不可缺少的重要设备，其作用是控制和监测工业生产过程中的各种参数，以保证生产过程的顺利进行。

工业仪表的基本原理是：仪表通过测量物理量，将物理量转换为可以显示的信号，从而实现对物理量的测量和控制。

常见的工业仪表有温度仪表、压力仪表、流量仪表、电流仪表、电压仪表等。

工业仪表的基本知识包括：
1、仪表的种类：仪表可分为指示仪表、计量仪表、控制仪表和记录仪表等。

2、仪表的工作原理：仪表的工作原理是将物理量转换为可以显示的信号，从而实现对物理量的测量和控制。

3、仪表的精度：仪表的精度是指仪表测量结果与实际值之间的差异，一般以百分比表示。

4、仪表的稳定性：仪表的稳定性是指仪表在一定条件下，测量结果的变化程度，一般以百分比表示。

5、仪表的可靠性：仪表的可靠性是指仪表在一定条件下，能
够正确测量的概率，一般以百分比表示。

6、仪表的安装：仪表的安装是指仪表的安装位置、安装方式、安装要求等，以确保仪表的正常工作。

7、仪表的维护：仪表的维护是指仪表的日常维护、定期维护、定期校准等，以确保仪表的正常工作。

以上就是工业仪表基础知识的培训内容，希望能够帮助大家对工业仪表有更深入的了解，从而更好地掌握工业仪表的使用。

一、基础知识1、丈量偏差（1）观点：在本质丈量中因为丈量自己性能、安装使用环境、丈量方法及操作人员的大意等客观要素的影响，使得丈量结果与被丈量的真切值之间存在一些偏差，这个偏差就称为丈量偏差。

（2）分类：按偏差出现的规律分：系统偏差、有时偏差、大意偏差按仪表使用的条件分：基本偏差、附带偏差按被丈量值随时间变化的关系分：静态偏差、动向偏差按与被测变量的关系分：定值偏差、累计偏差按偏差数值的表示分：绝对偏差、相对偏差、引用偏差（3）定义：基本偏差：仪表出厂时，制造厂保证该仪表在正常条件下的最大偏差，能够用最大绝对偏差、最大相对偏差、最大引用偏差来表示，一般用最大绝对偏差来表示，以基本偏差判断生产出来的仪表能否合格。

同意偏差：依据仪表的使用要求，规定一个在正常条件下同意的最大偏差，能够用最大绝对偏差、最大相对误差、最大引用偏差来表示，一般用最大引用偏差来表示，以同意偏差来选择安装哪个等级的仪表。

绝对偏差：丈量值与真切值之差，丈量值- 真切值，有正负之分。

相对偏差：某点的绝对偏差与真切值之百分比，（某点的绝对偏差/ 真切值）× 100%，有正负之分。

引用偏差：某点的绝对偏差与量程百分比，（某点的绝对偏差/ 量程）× 100%，有正负之分。

精度：最大引用偏差除掉“+、- ”号和百分号。

精度等级：我国工业仪表精度等级有、、、、、、。

回程差：某点的上行程示值与下行程示值之差的绝对值，也称变差。

（4）质量指标：主要质量指标：基本偏差、同意偏差、相对偏差、精度等级、变差、敏捷度、稳固度、动向性能。

敏捷度：需要加多少信号表才动作，即反响能力。

敏捷度与变差都是由相同的原由惹起的，即因为仪表传动机构的空隙、运动零件的摩擦、弹性元件的弹性滞后等要素惹起的。

稳固度：抗震能力。

注：依据仪表使用要求，规定一个同意偏差，进而知道需要使用哪个精度等级的仪表；依据精度等级生产出仪表后校验仪表能否合格，需从精度等级算出此仪表的最大引用偏差，进而获得此精度等级的同意基本偏差（一般用绝对偏差表示），若校验获得的最大基本偏差在同意基本偏差的范围内则仪表合格，若高出基本偏差则表不合格。
