燃油部分 第一章 燃油燃气锅炉基本构造和选型资料

燃油燃气锅炉不同于燃煤锅炉，它需要使用燃烧器将燃料喷入锅炉炉膛，采用火室燃烧而无须使用炉排设施。

由于该锅炉燃烧后均不产生燃料灰渣，故燃油燃气锅炉无须排渣设施。

喷入炉内的油、气如果与空气在一定范围内混合或熄灭，就容易爆炸。

因此燃油燃气锅炉均需采用自动化的燃烧与控制系统。

其结构图如下图所示：
该锅炉的主要工作原理是:利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度或一定压力蒸汽的热力设备。

锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。

在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传
播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。

具有以下这些特点：
1.节能：作为国内工业锅炉制造有独到见解的来说，其生产的天然气锅炉辐射受热面为全波纹炉胆，对流受热面采用螺纹烟管，受热面大，锅炉产热出力足、热效率能高达92%以上，高于国家规定，节能性更好。

2.环保：燃油（气）是一种清洁能源，在燃烧时不产生有害气体和烟尘，极大地缓解了日益严重的空气污染，各地也纷纷出台相关的政策鼓励该类型的锅炉的使用。

以上就是今天分享的全部内容，感谢大家一直以来的阅读与支持。

燃油燃气锅炉介绍ﻫThｅ Introdｕｃtion of Oiｌ (Gａs）-fired Boiｌer卧式内燃油气锅炉Horizontａl Ｉntｅｒnal—cｏmbustion Oｉl (Ｇas）—fｉred Boiler双锅筒纵置式燃油燃气锅炉Double Drｕｍ LonｇiｔudiｎaｌOil (Gａs)—fiｒeｄＢｏiｌeｒ高炉煤气炉BlasｔFuｒnａce Gas FｉｒｅｄBｏilｅr湿蒸汽发生器（注汽炉)WeｔＳtｅam Geｎerator （Ｉnjectiｎｇ Steａm Boiler)卧式内燃油气锅炉系列The Ｓeｒｉes of HoｒizontalＩnｔernal-CombustionOiｌ（Gas)—fired ＢoｉlerＷNＳ0.5-１。

０-Y．ＱWNＳ1—1.0—Y．QＷNS2-1.2５—Y。

QＷNS3－1．25-Ｙ。

QWNS4—１。

25—Y.QWNS6—1。

2５-Y。

QWNS8—1。

25—Ｙ。

QＷNS1０—1。

２5—Y.QWNＳ1５—1。

２5—Y．QWNS20—1。

25—Ｙ.Ｑ卧式内燃油气锅炉结构特点Struｃture Cｈaracteｒistｉcs of Hｏrizoｎｔal Internal—CｏmbustionＯil(Gas）-ｆireｄBoiler卧式湿背式三回程结构Horizｏntａl wｅｔ-back and tｈrｅe—pass form strucｔｕre燃烧室采用全波纹炉胆Wｈolly corrugａｔｅd furｎace is useｄ in coｍbｕstioｎ chａmber管板、炉胆与锅壳采用板边对接结构Ｂｕtt jｏiｎt sｔｒuctuｒe of ｐlaｔｅ eｄｇe ｉｓｕsed in Tubｅｓｈeet，ｆｕｒｎaｃe and shell较大的炉胆直径，气体燃料燃烬好Completｅｃｏmbｕｓtｉon ｏf gas fuel ｂecausｅ oｆｌarge dｉameter采用高效传热元件螺纹烟管，烟速合理，传热好、阻力小Ｕｓeｅfficienｔ heatｔransfer elｅｍｅnt-threａded fluｅ to achiｅvｅreasonable fｌuｅgａs veｌociｔｙ,eｆficｉｅｎt heａｔｔrａｎsfeｒａnd smalｌｒesisｔance烟管与管板采用先预胀再焊接的先进工艺Advaｎced proceｓs,that is weldiｎg aｆtｅr prｅ－ｂｕlgiｎｇ， is useｄ iｎ fｌue gaｓｔｕｂｅanｄ tubesｈeet锅炉控制安全与保护Safety Ｃontroｌand Prｏtection燃烧机头位置保护Head Positｉoｎ Protection ofＢurｎer燃烧机阀门漏气保护Valve LeakaｇeＰroteｃtion of Buｒner燃气压力异常保护Abｎormal Gａs Presｓｕｒe Protｅctｉon燃烧机熄火保护Fｌaｍeout Proteｃtion oｆ Burnｉｎg Ｍachine排烟超温保护Oveｒｈeaｔing Prｏtectioｎ of Smoke Ｅxhaust风压异常保护Abnｏrmaｌ Wind Prｅｓsure Ｐrｏtｅctｉon点火程序吹扫保护Puｒgｅ Prｏｔectｉon of Ｉgnition Prograｍ风门限位保护Ｐｒoｔeｃtion of Position Stoppaｇe wiｔh Ａir Doｏr锅筒蒸汽压力超高保护Protｅction oｆ Uｌtｒa-ｈiｇｈ Sｔeam Pressｕre iｎＤrum锅筒极低水位保护Ｐrotectｉon oｆExｔreme Low Wａtｅr Levｅl in Dｒum锅筒低水位报警Alarm Prｏtectionｏf Lｏw wateｒｌeｖeｌ iｎ Drｕm锅筒高水位报警保护Alarm Pｒoｔectｉonｏf High wａteｒ leｖel ｉn Ｄｒum给水泵电机过载、短路保护Feed Pump Ｍｏｔor Overｌoadｉng and Shｏrt Cirｃuｉt Prｏteｃtｉon送风电机过载、短路保护Ｆan Motｏr Overlｏadinｇ and Short CircuiｔＰrｏteｃtiｏｎ双锅筒纵置式燃油燃气锅炉ﻫDoubleＤｒum LonｇiｔudiｎａｌOil(Gas)-ｆirｅd Boｉｌer本系列双锅筒纵置式燃油燃气水管锅炉本体结构为D型布置，前墙配置机械压力雾化燃油(气)燃烧器，燃料在炉内燃烧,烟气经炉膛、过热器、对流管束和热管省煤器排至大气。

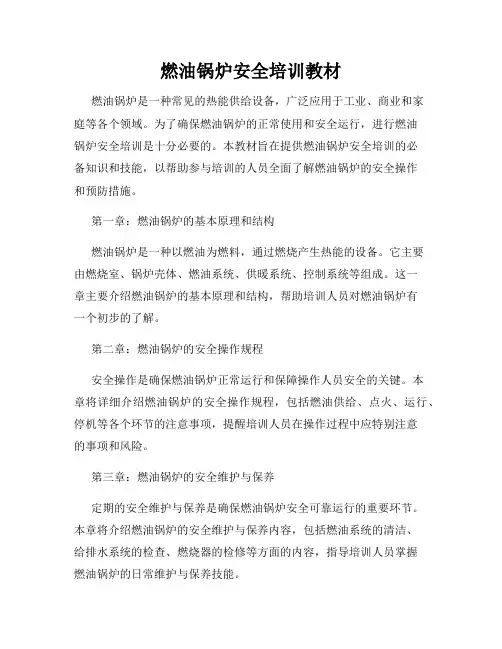

燃油锅炉安全培训教材燃油锅炉是一种常见的热能供给设备，广泛应用于工业、商业和家庭等各个领域。

为了确保燃油锅炉的正常使用和安全运行，进行燃油锅炉安全培训是十分必要的。

本教材旨在提供燃油锅炉安全培训的必备知识和技能，以帮助参与培训的人员全面了解燃油锅炉的安全操作和预防措施。

第一章：燃油锅炉的基本原理和结构燃油锅炉是一种以燃油为燃料，通过燃烧产生热能的设备。

它主要由燃烧室、锅炉壳体、燃油系统、供暖系统、控制系统等组成。

这一章主要介绍燃油锅炉的基本原理和结构，帮助培训人员对燃油锅炉有一个初步的了解。

第二章：燃油锅炉的安全操作规程安全操作是确保燃油锅炉正常运行和保障操作人员安全的关键。

本章将详细介绍燃油锅炉的安全操作规程，包括燃油供给、点火、运行、停机等各个环节的注意事项，提醒培训人员在操作过程中应特别注意的事项和风险。

第三章：燃油锅炉的安全维护与保养定期的安全维护与保养是确保燃油锅炉安全可靠运行的重要环节。

本章将介绍燃油锅炉的安全维护与保养内容，包括燃油系统的清洁、给排水系统的检查、燃烧器的检修等方面的内容，指导培训人员掌握燃油锅炉的日常维护与保养技能。

第四章：燃油锅炉的故障诊断与排除燃油锅炉故障是使用过程中难免遇到的问题，培训人员需要具备一定的故障诊断与排除能力。

本章将介绍燃油锅炉常见故障的诊断与排除方法，如燃烧器点火失败、漏水、燃油泵故障等，帮助培训人员能够快速定位问题，并采取正确有效的解决措施。

第五章：燃油锅炉的应急处理与逃生演练在遇到燃油锅炉安全事故时，正确的应急处理与逃生演练能够最大限度地减少风险和损失。

本章将介绍燃油锅炉常见安全事故的应急处理方法，并组织培训人员进行逃生演练，培养其正确的应急反应能力和逃生自救意识。

结语：燃油锅炉的安全操作和维护是保障使用人员安全和设备可靠运行的重要环节。

通过本教材的学习，培训人员应该能够全面了解燃油锅炉的基本原理、安全操作规程、维护与保养要点、故障诊断与排除方法以及应急处理与逃生演练等方面内容。

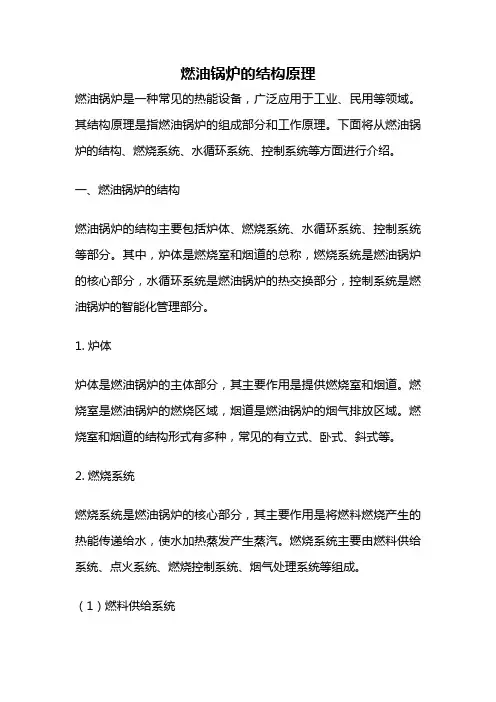

燃油锅炉的结构原理燃油锅炉是一种常见的热能设备，广泛应用于工业、民用等领域。

其结构原理是指燃油锅炉的组成部分和工作原理。

下面将从燃油锅炉的结构、燃烧系统、水循环系统、控制系统等方面进行介绍。

一、燃油锅炉的结构燃油锅炉的结构主要包括炉体、燃烧系统、水循环系统、控制系统等部分。

其中，炉体是燃烧室和烟道的总称，燃烧系统是燃油锅炉的核心部分，水循环系统是燃油锅炉的热交换部分，控制系统是燃油锅炉的智能化管理部分。

1. 炉体炉体是燃油锅炉的主体部分，其主要作用是提供燃烧室和烟道。

燃烧室是燃油锅炉的燃烧区域，烟道是燃油锅炉的烟气排放区域。

燃烧室和烟道的结构形式有多种，常见的有立式、卧式、斜式等。

2. 燃烧系统燃烧系统是燃油锅炉的核心部分，其主要作用是将燃料燃烧产生的热能传递给水，使水加热蒸发产生蒸汽。

燃烧系统主要由燃料供给系统、点火系统、燃烧控制系统、烟气处理系统等组成。

（1）燃料供给系统燃料供给系统是燃油锅炉的燃料输送部分，其主要作用是将燃料输送到燃烧室中进行燃烧。

燃料供给系统主要由燃油泵、燃油管路、喷嘴等组成。

（2）点火系统点火系统是燃油锅炉的点火部分，其主要作用是将燃料点燃。

点火系统主要由点火器、高压电缆、火花塞等组成。

（3）燃烧控制系统燃烧控制系统是燃油锅炉的燃烧调节部分，其主要作用是控制燃料的供给量和燃烧的稳定性。

燃烧控制系统主要由燃烧器、风机、调节阀等组成。

（4）烟气处理系统烟气处理系统是燃油锅炉的烟气排放部分，其主要作用是减少烟气中的污染物排放。

烟气处理系统主要由除尘器、脱硫器、脱硝器等组成。

3. 水循环系统水循环系统是燃油锅炉的热交换部分，其主要作用是将热能传递给水，使水加热蒸发产生蒸汽。

水循环系统主要由水箱、水泵、水管路、换热器等组成。

（1）水箱水箱是燃油锅炉的水储存部分，其主要作用是储存水，保证水循环系统的正常运行。

（2）水泵水泵是燃油锅炉的水循环部分，其主要作用是将水从水箱中抽出，通过水管路输送到换热器中进行加热。

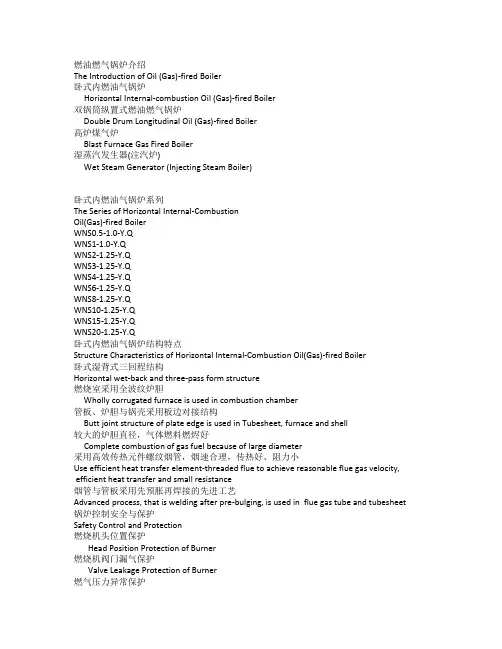

燃油燃气锅炉介绍The Introduction of Oil (Gas)-fired Boiler卧式内燃油气锅炉Horizontal Internal-combustion Oil (Gas)-fired Boiler双锅筒纵置式燃油燃气锅炉Double Drum Longitudinal Oil (Gas)-fired Boiler高炉煤气炉Blast Furnace Gas Fired Boiler湿蒸汽发生器(注汽炉)Wet Steam Generator (Injecting Steam Boiler)卧式内燃油气锅炉系列The Series of Horizontal Internal-CombustionOil(Gas)-fired BoilerWNS0.5-1.0-Y.QWNS1-1.0-Y.QWNS2-1.25-Y.QWNS3-1.25-Y.QWNS4-1.25-Y.QWNS6-1.25-Y.QWNS8-1.25-Y.QWNS10-1.25-Y.QWNS15-1.25-Y.QWNS20-1.25-Y.Q卧式内燃油气锅炉结构特点Structure Characteristics of Horizontal Internal-Combustion Oil(Gas)-fired Boiler卧式湿背式三回程结构Horizontal wet-back and three-pass form structure燃烧室采用全波纹炉胆Wholly corrugated furnace is used in combustion chamber管板、炉胆与锅壳采用板边对接结构Butt joint structure of plate edge is used in Tubesheet, furnace and shell较大的炉胆直径，气体燃料燃烬好Complete combustion of gas fuel because of large diameter采用高效传热元件螺纹烟管，烟速合理，传热好、阻力小Use efficient heat transfer element-threaded flue to achieve reasonable flue gas velocity, efficient heat transfer and small resistance烟管与管板采用先预胀再焊接的先进工艺Advanced process, that is welding after pre-bulging, is used in flue gas tube and tubesheet 锅炉控制安全与保护Safety Control and Protection燃烧机头位置保护Head Position Protection of Burner燃烧机阀门漏气保护Valve Leakage Protection of Burner燃气压力异常保护Abnormal Gas Pressure Protection燃烧机熄火保护Flameout Protection of Burning Machine排烟超温保护Overheating Protection of Smoke Exhaust风压异常保护Abnormal Wind Pressure Protection点火程序吹扫保护Purge Protection of Ignition Program风门限位保护Protection of Position Stoppage with Air Door锅筒蒸汽压力超高保护Protection of Ultra-high Steam Pressure in Drum锅筒极低水位保护Protection of Extreme Low Water Level in Drum锅筒低水位报警Alarm Protection of Low water level in Drum锅筒高水位报警保护Alarm Protection of High water level in Drum给水泵电机过载、短路保护Feed Pump Motor Overloading and Short Circuit Protection送风电机过载、短路保护Fan Motor Overloading and Short Circuit Protection双锅筒纵置式燃油燃气锅炉Double Drum Longitudinal Oil(Gas)-fired Boiler本系列双锅筒纵置式燃油燃气水管锅炉本体结构为D型布置,前墙配置机械压力雾化燃油（气）燃烧器，燃料在炉内燃烧，烟气经炉膛、过热器、对流管束和热管省煤器排至大气。

燃油锅炉是一种利用燃油作为燃料的热能设备，用于产生高温蒸汽或热水。

它在工业、商业和家庭中被广泛应用。

下面将详细介绍燃油锅炉的构造。

一、燃油锅炉的基本构成1. 锅炉壳体：燃油锅炉的主体部分，由钢板焊接而成。

壳体内部包含了燃烧室、水位控制装置、排烟管等重要组件。

2. 燃烧系统：燃油锅炉的燃烧系统主要由燃油喷嘴、燃烧器、点火装置和燃烧控制器组成。

燃油通过喷嘴喷入燃烧室，然后与空气混合并点燃，产生高温燃烧。

3. 加热表面：燃油锅炉内部有许多加热表面，用于将燃烧产生的热量传递给水，使其升温。

常见的加热表面有水管、烟管、回转炉等。

4. 水循环系统：燃油锅炉的水循环系统包括水箱、水泵、水位控制器、安全阀等。

水被循环引导到加热表面，在加热过程中吸收热量，然后通过水泵再次循环。

5. 排烟系统：燃油锅炉的排烟系统用于将燃烧产生的废气排放到大气中。

它包括烟囱、风机、排烟管等组件，确保燃烧废气能够有效地排出。

6. 控制系统：燃油锅炉的控制系统用于监测和控制燃油锅炉的运行状态。

它包括温度控制器、压力控制器、燃烧控制器等设备，能够实现自动控制和调节。

二、燃油锅炉的工作原理1. 燃料供给：燃油从储油罐经过输送管道进入燃油锅炉的燃油喷嘴，然后喷入燃烧室。

2. 燃烧过程：燃油与空气在燃烧室内混合，并在点火装置的作用下点燃。

燃烧产生的高温气体通过加热表面传递热量给水。

3. 热量传递：水在加热表面上吸收热量，并逐渐升温，形成蒸汽或热水。

4. 蒸汽或热水产出：经过加热后的水被泵送至需要热能的设备或管道，供应给工业生产或家庭使用。

5. 废气排放：燃烧产生的废气经过排烟系统排出燃油锅炉，排放到大气中。

三、燃油锅炉的特点和应用1. 高效节能：燃油锅炉具有高效率的热能转换，能够有效利用燃料的热值，实现节能减排。

2. 适应性广泛：燃油锅炉可以使用多种燃油作为燃料，如重油、柴油、天然气等，适应性广泛。

3. 稳定可靠：燃油锅炉采用先进的控制技术和安全装置，具有稳定可靠的性能，能够保证长时间的安全运行。

燃油燃气锅炉WNS系列说明书燃油（气）热水锅炉WNS系列产品说明书目录第一章：概述 (3)第二章：系统设置及安装 (5)第三章：操作 (11)第四章：维护保养 (14)第五章：常见故障及处理方法 (15)第一章：概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式结构，并以油、气为燃料的热水锅炉。

其结构布置包括以下二种：（1）采用大炉胆、中心回燃、烟气三回程布置，炉胆设置在锅壳中心，对流烟管环向分布，为扩展受热面、烟管内设置有扰流子。

（2）湿背式、二回程烟管、全波纹炉胆结构，并采用燃烧室低位设计，对流受热面对称布置方式。

该系列锅炉受压元件之间均采用焊接连接，采用高热阻纤维为保温层，及封闭式金属外罩为外护板。

可开启的前、后烟箱门，及在相应位置设置有人孔或头孔、手孔、检查孔、火焰观察孔等以方便锅炉的操作、维护、检修。

出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水位置设置有温度、压力显示仪表。

在锅炉本体设计时，充分考虑了锅炉本体燃料的适应性，本系列锅炉在本体无须变化的情况下，只须更换燃烧设备，就可适用于重油、轻柴油、气体燃料的燃烧。

用户在订购本系列燃油（气）热水锅炉时，应提供详细的燃料资料，以便本厂为您配套与燃料相适应的燃烧装置。

本系列燃油（气）热水锅炉，具有较完善的自动控制及保护功能，其主要包括以下几个方面：根据温度控制器设定温度范围，自动启、停炉。

燃烧装置的风机、油泵联锁、点火程序控制及熄火保护等。

低温防冻。

故障自检。

超温、超压停炉并报警。

失水报警并停炉。

油温自控及保护（重油）。

漏气自检。

高、低风压、气压自控。

（气体燃料）第二章：系统设置及安装新锅炉安装前，需书面向当地特种设备安全监督管理部门告知备案。

委托专业设计院对锅炉房及其布置进行设计。

选择有燃油（气）锅炉安装经验的专业的有资质的安装单位。

?安装验收后30日内安装单位应将有关技术资料移交使用单位；使用单位并将其归档。

该系列锅炉其系统布置及安装应遵循下列规范及标准：《特种设备安全监察条例》。

卧式常压热水锅炉特性描述及基本参数一、简要描述：※锅炉为常压热水锅炉，系统需按规范设置膨胀水箱。

※锅炉本体采用三回程设计，热效较高广泛应用于取暖和热水用户。

※常压热水锅炉的报检和年检手较简单，安装和使用较为简便。

※可以选配冷换热器以提高锅炉的热效率。

※选配优质进口低NOX燃烧机，燃烧充分，属于环保产品。

※锅炉可先用先进的触摸屏电脑控制器和数码电脑控器全自动控制。

※具有对出水温度自动调节、自动点火,并有缺水、熄火保护。

※锅炉制造规范，严格按国家有关标准制造。

※整体快装出厂，外形美观，色泽明快。

二、燃油（气）常压热水锅炉本体结构概述:CWNS××－95/70－Q（Y）系列全自动燃油燃气常压热水锅炉，采用为锅壳式三回程、全湿背结构。

燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室进入第一烟道管束，经压迫式前烟箱转折180度进入第二管束，经过对流换热后排入大气。

为供暖、生活用水、生产用热提供无穷的动力。

我们利用中心对称的三回程结构的设计思想，设计容量较大的三回程常压热水锅炉。

这个锅炉最大的特点：所有的受压元件与锅筒中心对称，锅炉采用全湿背式结构，以极大的内筒和偏心火箱的结构，其有利于扩容足够的辐射受热面。

对流受热面有第二回程和三回程的管束构成。

回燃室前管板采用与炉胆连接，回燃室后管板采用椭球形封头和管板。

第二回程和第三回程转弯烟室构成了前烟箱，此出烟烟温已低于500℃。

因此，前烟箱的结构采用轻形结构的耐火保温材料。

后烟箱烟气出口布置在沿筒体纵轴的方向，不仅可以缩短炉体长度；又可以避免烟囱放在垂直于筒体纵轴线的方向上，在锅炉启动停止时冷凝水腐蚀锅炉本体。

这种锅炉的设计主要考虑了锅炉检修和稳定的原则。

锅炉回水进口内设置的混水装置，回水先冲刷烟管管束，再接触炉胆，提高了回水接触炉胆的水温。

避免了局部产生过冷沸腾的现象。

本系列锅炉结构紧凑，安装运输方便。

出厂前经过热态调试，不管在开机率还是在运行中都能稳定运行。

燃油锅炉基本知识讲解燃油燃气锅炉一.燃油燃气锅炉和能源、环保政策1.人类开发利用能源的历史⑴.以薪材为主要能源的时代，约在18世纪以前；⑵.以化石燃料为主要能源的时代，约在19世纪以后；初期主要以煤炭为主，20世纪20年代开始开发利用石油和天然气。

⑶.以石油为主的时代，20世纪50至60年代逐步进入。

2.能源的分类⑴.按利用的形式分类①.燃料能源：通过燃烧、原子裂变和聚变后释放出热能的自然资源，如煤炭，石油，天然气，核燃料等等；②.非燃料能源：可以直接利用的能量资源，如太阳能，水能，风能，地热能等等。

⑵.按使用时对环境的污染程度分类①.不清洁能源：如煤炭；②.清洁能源：如石油、天然气和非燃料能源太阳能，水能，风能，地热能。

⑶.另外能源还可以分为一次能源，二次能源，常规能源，新能源，再生能源，非再生能源等等。

3.解放后我国能源结构几次重大调整⑴.第一次是1963年当时大庆油田基本建成投产，盲目提出要改变燃料结构，增加我国燃料结构中油、气的比重，将很多燃煤锅炉改成烧油，特别是大量烧原油，造成很大的浪费。

⑵.第二次是20世纪70年代当时国际上发生两次石油危机，各国政府纷纷调整能源政策，降低石油消费量，我国政府于1977年提出了压缩烧油的政策，要求把烧油的锅炉改成烧煤。

⑶.第三次是1993年当时由于我国国民经济发展速度和石油、天然气开发速度加快，对能源的需求量大增，于是从1993年开始，国家又放宽了大中型城市中小型锅炉和生活锅炉烧油和天然气的限制。

4.我国的燃油燃气锅炉发展现状二.燃油燃气锅炉常用的燃料1.锅炉常用燃料油有轻油和重油两种⑴.轻油按其凝点分10、0、－10、－20、－35、－50等六种牌号，0号轻油表示凝点为0℃，适用于最低温度在－4℃以上地区使用。

其特点为：燃烧性能好，有足够的粘度，能够保证良好的雾化和稳定的燃烧，杂质含量少，燃烧时不易结焦、积炭。

⑵.重油分20、60、100、200等四个牌号。

燃油锅炉的结构和工作原理燃油锅炉是一种常见的供热设备，广泛应用于工业、农业、民用等领域。

它的基本功能是将燃料燃烧，产生烟气，然后通过输送管道将烟气传递到管道内，形成换热面，使水在管道内被加热，从而达到加热的目的。

下面我们来详细了解一下燃油锅炉的结构和工作原理。

一、燃油锅炉的结构燃油锅炉主要包括以下几部分：炉膛、燃烧器、烟管、水箱、烟气排放管和控制系统等。

其中，炉膛是燃料燃烧的地方，它的结构和材质要能够保证热量传递效率、安全可靠性和防腐蚀性。

燃烧器是炉膛内燃料燃烧的装置，用于将燃料喷入炉膛，并与空气混合，形成火焰。

烟管则是将烟气经过换热传递，使水被加热的管道，通常分为水管和烟管两种类型，常见的是水管式和三回程式。

水箱是装水的容器，用于储存供热所需的水。

烟气排放管用于将烟气排出燃烧室，从而减少对环境的污染。

控制系统则是燃油锅炉的“大脑”，负责控制锅炉的启停、燃料供给、温度控制和安全保护等。

二、燃油锅炉的工作原理燃油锅炉的工作原理可简单概括为“燃料燃烧、烟气换热、水被加热”，具体过程如下：1.燃料燃烧：燃料被燃烧，热量被释放出来。

燃料可以是液体燃料（如重油、轻油）或气态燃料（如天然气、液化石油气）。

2.烟气换热：烟气通过烟管传递到水箱中，烟气与水箱内的水进行换热，使水温升高。

3.水被加热：经过换热传递后的水进入供热管道，被输送到需要加热的地方，完成加热的目的。

在燃油锅炉的工作过程中，还需要注意一些关键的操作和维护，以确保锅炉的正常运行和安全可靠。

例如，必须注意燃料的存储和供给，避免因失火等原因导致事故发生；定期对锅炉进行维护和清洗，以避免结垢、腐蚀等问题影响锅炉的使用寿命和效率；严格执行操作规程和安全规定，确保人员的安全和设备的正常操作。

总之，燃油锅炉作为一种重要的供热设备，其结构和工作原理具有一定的复杂性，需要专业人员进行安装、调试和维护。

熟练掌握燃油锅炉的结构和工作原理，对于提升设备的效率和安全性，以及保障供热系统的正常运行具有重要的意义。

第5章燃油燃气锅炉的结构和设计5.1 概述能源和环境目前已成为世界关注的焦点，我国能源的消费结构远远跟不上国民经济的发展和人民生活水平的提高。

而能源的消费结构将从根本上影响我们所处的环境，特别是我国生活和工业锅炉在80年代以前基本上燃用煤炭，平均运行效率在60%左右，能源的浪费和环境污染问题相当严重。

虽然“六五”期间，对容量稍大的燃煤工业锅炉进行了大规模地改造，但其改造的范围是很窄的，大多数的生活锅炉并没有得到根本的改进，致使我们国家环境污染问题日趋严峻，很多城市和地区变成了酸雨区。

因此，现在已经到了从根本上改变我们国家能源消费结构的时候了。

虽然我们国家以煤为主要能源的情况在20年内不会改变，但我们可以通过渐进的方式逐步改变，首先大型燃煤机组的发展和改造应和先进发达国家的水平保持一致，提高效率和运行水平，降低SO x ，NO x 和CO2的排放量。

在本世纪初，这一进程将大大加快。

目前我们国家所面临的最大难题是改造现有的工业和生活锅炉，为此我们应该大力开发节能产品和节能技术，以改造耗能和环境污染的大户——工业锅炉。

适当进口石油，放宽城市小型工业锅炉和生活锅炉燃用油品的限制，并开发燃用油、天然气和城市煤气的燃油和燃气锅炉，以取代那些耗能高、分布广、污染严重的生活锅炉和部分工业锅炉。

由于以前的能源的消费结构使得我们在燃煤技术的研究上下了较大功夫，而忽略了对燃用油、天燃气和城市煤气的燃油和燃气锅炉的研究和开发，使得我们在燃油和燃气锅炉的研究和设计制造方面存在很多盲目性。

本章根据近几年对燃油和燃气锅炉基础理论方面的研究以及和多家锅炉制造厂合作设计的实践讨论燃油和燃气锅炉结构和设计。

近几年，我国各大中型城市积极推行集中供热以解决小型燃煤锅炉引起的局部环境污染问题，但集中供热的热源仍以燃煤为主，不能从根本上解决粉尘、废水、废渣、有害气体的排放。

因此，以燃用天燃气、煤气、液化石油气以及液体燃料油等清洁燃料为主的环保型供热系统在城市小区供热系统中获得了广泛的应用。

第一章锅炉基本知识第一节锅炉基本参数一、容量锅炉的容量又称锅炉出力，是锅炉的基本特性参数。

蒸汽锅炉用蒸发量来表示，热水锅炉用热功率来表示。

1、蒸发量蒸汽锅炉长期连续运行，每小时产生的蒸汽量，称为这台锅炉的蒸发量，用符号“D”表示，常用单位“吨/时（t/h）。

2、热功率热水锅炉长期连续运行，在额定供回水温度、压力和规定循环水量下，每小时出水有效带热量，成为这台锅炉的额定热功率，用符号“Q”表示，单位是兆瓦（MW）。

热水锅炉产生0.7兆瓦（60×104千卡/时）的热量，大体相当于蒸汽锅炉产生1吨/时蒸汽的热量。

二、压力垂直作用在单位面积上的力，物理学上称为压强，工程上常把它称为压力，用符号“P”表示，单位是兆帕（MPa）。

测量压力有两种标准方法：一种称为绝对压力，用符号“P绝”表示;另一种称为表压力或称相对压力，用符号“P表”表示。

锅炉上的压力是表压力，锅炉产品的铭牌和设计资料上的压力，是这台锅炉的额定工作压力，称为表压力。

过去常用计量单位为公斤力/厘米2（kgf/cm2）、bar，国际计量单位是兆帕（MPa），换算关系是1MPa≈10bar≈10kgf/cm2。

三、温度锅炉名牌上标明的温度是锅炉出水口处介质的温度，又称为额定温度。

对于有过热器的锅炉，是指过热器出口温度。

对于小型蒸汽锅炉，一般没有过热器，其额定温度是指锅炉在额定压力下的饱和蒸汽的温度；对于热水锅炉，其额定温度是指锅炉出水口的热水温度。

第二节锅炉分类及型号表示方法一、锅炉分类分类方法归纳以下几种：按用途分：工业、电站按容量分：小型、中型、大型按出口压力分：低压、中压、高压按出口介质分：蒸汽、热水、汽水两用按燃烧室布置分：内燃、外燃按锅筒布置方式分：立式、卧式按燃料分：煤、油、气、电按锅炉本体形式分：锅壳（火管）、水管按安装方式分：整装（含快装）、散装按材质分：钢制、铸铁、铝制小型锅炉中，热水锅炉占了很大的部分，除了上述分类方法外，还可按照以下几种方法分类：按热水出口温度分：低温、高温按介质循环方式分：自然循环、强制循环按锅炉承受大的压力分：承压、静压、常压、负压（真空相变）。
