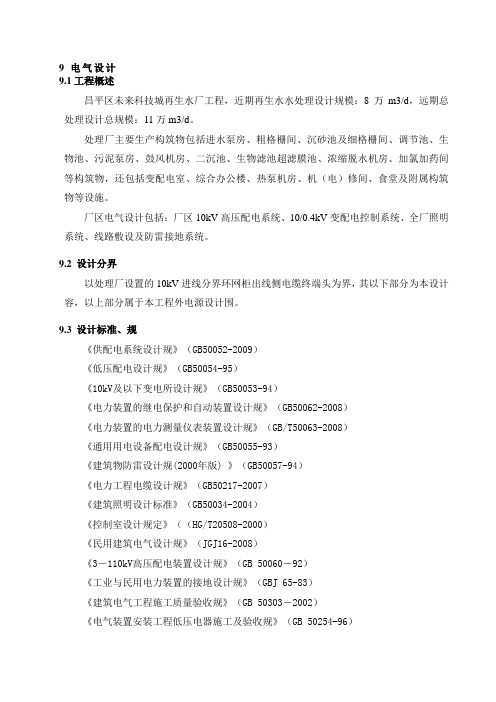

9电气设计9.1工程概述昌平区未来科技城再生水厂工程，近期再生水水处理设计规模：8万m3/d，远期总处理设计总规模：11万m3/d。
处理厂主要生产构筑物包括进水泵房、粗格栅间、沉砂池及细格栅间、调节池、生物池、污泥泵房、鼓风机房、二沉池、生物滤池超滤膜池、浓缩脱水机房、加氯加药间等构筑物，还包括变配电室、综合办公楼、热泵机房、机（电）修间、食堂及附属构筑物等设施。
厂区电气设计包括：厂区10kV高压配电系统、10/0.4kV变配电控制系统、全厂照明系统、线路敷设及防雷接地系统。
9.2 设计分界以处理厂设置的10kV进线分界环网柜出线侧电缆终端头为界，其以下部分为本设计容，以上部分属于本工程外电源设计围。
9.3 设计标准、规《供配电系统设计规》（GB50052-2009）《低压配电设计规》（GB50054-95）《10kV及以下变电所设计规》（GB50053-94）《电力装置的继电保护和自动装置设计规》（GB50062-2008）《电力装置的电力测量仪表装置设计规》（GB/T50063-2008）《通用用电设备配电设计规》（GB50055-93）《建筑物防雷设计规(2000年版) 》（GB50057-94）《电力工程电缆设计规》（GB50217-2007）《建筑照明设计标准》（GB50034-2004）《控制室设计规定》（（HG/T20508-2000）《民用建筑电气设计规》（JGJ16-2008）《3－110kV高压配电装置设计规》（GB 50060－92）《工业与民用电力装置的接地设计规》（GBJ 65-83）《建筑电气工程施工质量验收规》（GB 50303－2002）《电气装置安装工程低压电器施工及验收规》（GB 50254-96）9.4 负荷等级及供电电源污水处理厂负荷等级为二级，采用两路10kV电源供电，一路专用，一路备用，每路电源均可承担全厂100%运行负荷。
两路10kV电源引自处理厂设置的10kV进线分界环网柜系统。
地埋式再生水厂工艺流程随着我国城市化进程的加快和环境污染问题的日益严重，再生水厂的建设成为了解决水资源短缺和改善环境质量的重要手段。
地埋式再生水厂作为一种新型再生水处理设施，具有占地面积小、环境友好、运行维护简便等优点。
本文将对地埋式再生水厂的工艺流程进行详细介绍，以期提高大家对再生水厂的认识和了解。
一、地埋式再生水厂概述地埋式再生水厂是将污水处理设施建于地下的一种新型水厂。
其主要特点是占地面积小、建设成本低、运行维护简便、环保性能优越。
地埋式再生水厂适用于处理各种污水，如生活污水、工业废水等。
其处理工艺可根据水质特点和再生水用途进行调整，以满足不同需求。
二、地埋式再生水厂工艺流程地埋式再生水厂的处理工艺一般包括预处理、主处理和深度处理三个阶段。
1.预处理预处理主要是对污水中的大颗粒和浮游物进行处理，如筛除、沉淀、油水分离等。
预处理的目的是防止污水中的大颗粒和浮游物影响后续处理工艺的正常运行。
2. 主处理主处理是地埋式再生水厂的核心工艺，主要包括生物处理、物理化学处理等。
生物处理是通过微生物的代谢作用，将污水中的有机物转化为无害物质。
物理化学处理则是利用化学反应和物理作用，去除污水中的溶解性污染物和胶体。
3.深度处理深度处理主要是针对主处理后仍存在的微量污染物进行处理，如脱氮、除磷、去除重金属等。
深度处理工艺包括活性炭吸附、膜处理技术、臭氧氧化等。
三、地埋式再生水厂的优点地埋式再生水厂相较于传统再生水厂具有以下优点：1.占地面积小：地埋式再生水厂将处理设施建于地下，地面上仅需设置检修和操作空间，占地面积大大减少。
2.环境友好：地埋式再生水厂采用封闭式设计，减少了对周边环境的污染风险。
同时，其采用的先进处理工艺可以有效去除污水中的污染物，实现水资源的高效利用。
3.运行维护简便：地埋式再生水厂采用自动化控制技术，实现了设备的远程监控和自动调节。
此外，其地下设施减少了运行维护工作量，降低了运营成本。
4.适应性强：地埋式再生水厂可根据不同水质和再生水用途调整处理工艺，具有较强的适应性。
水厂设计知识点汇总水厂设计是指按照一定的规范和标准，对水源地水质要求和供水对象的需求进行合理规划和设计，以确保供水的质量和稳定性。
下面将对水厂设计中的一些关键知识点进行汇总和介绍。
1. 水源地选择水源地的选择是水厂设计的首要任务。
首先要考察水源地水质和水量的情况，水质应满足供水的要求，且水量要能满足供水对象的需求。
同时还需要考虑水源地的地质条件、周边环境和水源保护等因素。
2. 水源净化水源净化是水厂设计中的重要环节。
常见的水源净化工艺包括絮凝、混凝、沉淀、过滤等。
絮凝是通过加入絮凝剂，使悬浮在水中的细小颗粒凝聚成较大的团块；混凝是通过加入混凝剂，使胶状或胶体状污染物凝聚成较大的团块；沉淀是将凝聚后的大颗粒污染物沉淀到底部；过滤则是通过过滤介质去除水中的悬浮物和微生物。
3. 水质调整水质调整是为了使水源的水质符合供水要求。
常见的水质调整工艺包括调整水中的PH值、悬浮物的浓度、溶解氧的含量等。
调整水质可以通过添加化学药品或者采用物理方式（如曝气、混合等）来实现。
4. 水处理工艺水处理工艺包括净水、消毒和储水等环节。
净水是指通过过滤、沉淀、吸附等手段去除水中杂质和污染物；消毒是为了杀灭水中的细菌、病毒和其他微生物，常见的消毒方法包括氯消毒、紫外线消毒等；储水则是为了在供水需求高峰时能提供足够的储备水量。
5. 工艺设备选择水厂设计中需要选择适用的工艺设备。
设备的选择应根据水质特点、处理规模以及经济性等因素进行考虑。
常见的设备包括水泵、搅拌器、过滤器、消毒设备等。
6. 水厂布局设计水厂布局设计是为了合理利用场地，并确保生产运行的顺畅性和安全性。
布局要考虑到处理工艺的流程、设备的摆放、管网的布置以及建筑物的布局等方面。
7. 自动化控制系统自动化控制系统在水厂设计中起着重要的作用。
通过自动化控制系统可以实现对水质、设备运行状态等的实时监测和控制，提高运行效率和安全性。
8. 环境保护水厂设计应注重环境保护。
在设计中要考虑减少工艺流程对环境的影响，采取有效的污水处理工艺，合理利用废弃物等。
污水处理厂配套再生水管网工程初步设计第一册初步设计说明书目录目录 (2)前言 (4)1.项目背景 (5)1.1 项目名称及业主 (5)1.2 设计依据及范围 (5)1.3 地区概况及自然条件 (6)1.4 设计原则及目的 (6)1.5 中水回用工程建设的意义 (7)1.6 再生水利用工程规划及现状 (9)1.7采用主要标准和规范 (10)2.工程目标 (11)2.1 服务年限及供水范围 (11)2.2 再生水用途 (11)2.3 水质及水压 (14)3.工程规模 (21)3.1 再生水用水量预测方法 (21)3.2 用水量标准 (23)3.3 水量预测 (25)4.某污水处理厂配套再生水消毒及泵房设计 (26)4.1 某污水处理厂再生水回用规模 (26)4.2 主要消毒工艺 (26)4.3 消毒工艺选择 (27)4.4 结构设计 (32)5.管网工程设计 (35)5.1 再生水回用管道建设原则 (35)5.2 管网布局 (35)5.3 管网平差 (35)5.4 管网设计方案 (42)5.5 管材选择 (43)5.6 管网配套设施 (46)5.7 管道敷设 (47)5.8 管网建设工程量 (47)5.9 结构设计 (51)6.管理机构及项目实施计划 (52)6.1管理机构 (52)6.2项目实施计划 (52)6.3工程招标 (52)7.安全保障措施 (53)7.1公共健康保障 (53)7.2 污水再生和回用对环境的影响 (54)7.3 环境保护措施 (55)8. 工程节能及节水 (57)8.1节能设计 (57)9. 项目实施过程中的环境影响及对策 (58)9.1项目实施过程中的主要影响 (58)9.2建设中环境影响的对策 (59)10. 安全保护 (61)10.1 施工安全 (61)10.2 安全卫生 (61)11. 建议及下阶段所需要的资料 (62)11.1 建议 (62)前言随着世界人口的不断增长，人类对水的需求不断增加，污水的产生量也越来越大。
《再生水回用工程设计图纸》在当今水资源日益紧张的背景下，再生水回用工程成为了缓解水资源短缺、实现水资源可持续利用的重要途径。
而再生水回用工程设计图纸则是这一工程得以顺利实施的关键蓝图，它涵盖了从水源收集到处理工艺，再到回用分配的全过程，为工程的建设和运行提供了详细的指导和规范。
再生水回用工程的设计图纸通常包括以下几个主要部分：首先是工程概述部分。
这一部分会对整个项目的背景、目标、规模和预期效果进行简要介绍。
比如，会说明该工程是为了满足某个城市区域的工业用水需求，还是为了补充城市景观用水等。
同时，还会明确工程的处理能力，例如每天能够处理多少立方米的再生水。
其次是水源收集系统的设计。
再生水的来源多种多样，可能是城市污水处理厂的尾水、工业废水，或者是雨水等。
在设计图纸中，需要详细标注水源的收集点、收集管道的布局和管径大小等。
为了确保收集的效率和水质，还可能会涉及到预处理设施的设计，比如格栅、沉砂池等。
处理工艺是设计图纸的核心部分之一。
根据水质要求和回用用途的不同，选择合适的处理工艺至关重要。
常见的处理工艺包括物理处理（如过滤、沉淀）、化学处理（如混凝、消毒）和生物处理（如活性污泥法、生物膜法）等。
设计图纸会清晰地展示各个处理单元的工艺流程、设备选型和布局。
例如，会标注沉淀池的尺寸、过滤设备的型号、消毒装置的位置等。
同时，还会考虑处理过程中的自动化控制和监测系统，以保证处理效果的稳定和可靠。
储存和输送系统的设计也不容忽视。
处理后的再生水需要有合适的储存设施，如蓄水池、水箱等，以满足用水需求的波动。
输送管道的设计要考虑到压力、流量和水质保持等因素，确保再生水能够安全、高效地输送到回用点。
回用分配系统在设计图纸中同样关键。
它需要明确再生水的具体回用用途和用户，以及相应的分配管道和计量装置。
比如，如果是用于工业生产，需要与相关企业的用水系统对接；如果是用于城市绿化，要规划好灌溉管道的布局。
在绘制设计图纸时，还需要充分考虑工程的安全性和环保要求。
结构设计说明书本图册为北京市通州新城张采路(通胡路～潞苑北大街)再生水工程施工图。
结构专业的主要设计内容为再生水管道及其附件井的结构设计、管基及回填土设计、支墩设计等内容。
1.设计标准安全等级：二级；抗震设防烈度：8度（0.20g）；设计使用年限：50年；管道的重要性系数γ0=1.0，钢管（DN400）最大竖向变形≤3.0%D0，球墨铸铁管道最大竖向变形：W max≤2.0%D0（≥DN300）、W max≤1.9%D0（DN200）、W max ≤1.55%D0（DN150）、W max≤1.05%D0（DN100）。
环境类别：二b；抗震设防类别：丙类。
2.设计依据2.1《给水排水工程管道结构设计规范》（GB50332-2002）；2.2《给水排水工程构筑物结构设计规范》（GB50069-2002）；2.3《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003）；2.4《混凝土结构设计规范》（GB50010-2010）；2.5《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003）；2.6《工程结构可靠性设计统一标准》（GB50153-2008）；2.7《建筑地基处理技术规范》（JGJ79-2012）；2.8《混凝土结构耐久性设计规范》（GB/T 50476-2008）；2.9《给水排水工程埋地铸铁管管道结构设计规程》（CECS 142:2002）；2.10《给水排水工程埋地钢管管道结构设计规程》（CECS 141:2002）；2.11《给水排水工程埋地预制混凝土圆形管管道结构设计规程》（CECS143:2002）；2.12《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；2.13《给水排水工作工程顶管技术规程》（CECS 246:2008）；2.14《砌体结构设计规范》（GB 50003-2011）；2.15《建筑结构荷载规范》(GB 50009-2012)；2.16《北京地区建筑地基基础勘察设计规范》(DBJ11-501-2009)；2.17《北京市通州新城张采路（通胡路～潞苑北大街）道路、排水工程工程地质勘察报告》，中国建筑技术集团有限公司，日期：2011年5月。
北京市密云县污水处理厂再生水回用工程再生水厂初步设计说明(第1卷第2篇)北京国环清华环境工程设计研究院设计证书(甲级)编号：010621－SJNERIN 南昌有色冶金设计研究院设计证书(甲级)编号：140002－SJ清华大学环境科学与工程系2005年05月目录1.概述 (1)1.1 工程简介 (1)1.2 工程内容 (1)1.3 编制依据 (1)1.4 编制原则 (2)1.5 采用的主要规范及标准 (2)2.再生水厂背景情况 (4)2.1 再生水厂厂址及区域概况 (4)2.2 自然条件 (4)2.2.1 地形地貌 (4)2.2.2 水文及水文地质 (4)2.2.3 气候状况 (5)2.2.4 地震 (5)2.3 再生水回用对象及范围 (5)2.3.1 河道补水 (5)2.3.2 绿化用水及道路清扫 (6)2.3.3 居民生活冲厕 (6)2.4 工程建设必要性 (6)2.4.1 保护北京市生活饮用水源 (6)2.4.2 使潮河、白河的资源、环境、生态功能得到充分发挥 (6)2.4.3 盘活潮河、白河两岸的土地开发 (6)2.4.4 拉动密云县经济的发展 (7)3.工程总体设计 (7)3.1 建设规模 (7)3.2 再生水水源 (7)3.3 再生水厂进、出水水质 (8)3.4 再生水厂处理工艺方案 (9)4.总图设计 (10)4.1 厂区总平面布置 (10)4.3 厂区竖向 (11)4.4 厂区绿化 (11)5.厂区管线 (11)5.1 给水管、再生水管及消防设计 (11)5.2 工艺管线设计 (12)5.3 污水管设计 (12)5.4 雨水管设计 (12)5.5 电力、自控、采暖及空调管道 (12)5.6 管道材料 (12)5.7 管线色标 (13)5.8 管道防腐 (13)6.再生水厂处理工艺设计 (14)6.1 工艺流程设计 (14)6.2 工艺高程设计 (14)6.3 进水提升泵房 (15)6.3.1 工艺描述 (15)6.3.2 工艺设计参数 (15)6.3.3 工艺主要设备 (15)6.4 细格栅间 (16)6.4.1 工艺描述 (16)6.4.2 工艺设计参数 (16)6.4.3 工艺主要设备 (16)6.5 膜-生物反应器（MBR） (17)6.5.1 工艺总体描述 (17)6.5.2 工艺设计参数 (17)6.5.3 曝气池 (18)6.5.4 膜池 (19)6.5.5 设备药剂间 (20)6.6 鼓风机房 (23)6.6.1 工艺描述 (23)6.6.2 工艺主要设备 (23)6.7.1 加氯间 (24)6.7.2 加药间 (25)6.8 回用清水池 (26)6.8.1 工艺描述 (26)6.8.2 工艺主要设备 (27)6.9 送水泵房 (27)6.9.1 工艺描述 (27)6.9.2 工艺设计参数 (27)6.9.3 工艺主要设备 (27)6.10 污泥处理 (28)7.建筑、结构设计 (28)7.1 概况及设计内容 (28)7.2 设计依据 (28)7.2.1 国家现行规程规范 (28)7.2.2 气象资料 (29)7.2.3工程及水文地质 (29)7.2.4 地震 (30)7.2.5 风压、雪压 (30)7.2.6 安全等级 (30)7.3 建筑设计 (30)7.3.1 平面设计 (30)7.3.2 立面设计 (30)7.3.3 建筑材料与工艺 (31)7.4 结构设计 (31)7.4.1 荷载 (31)7.4.2 结构选型 (31)7.4.3 地基基础 (31)7.4.4 材料 (31)7.4.5 其它 (32)7.4.6 附图 (32)8.电气设计 (32)8.1.1供电电源 (32)8.1.2 电力负荷 (32)8.1.3供配电系统 (38)8.1.4继电保护及电能计量 (38)8.1.5无功补偿 (38)8.1.6主要设备选型 (38)8.2 电力传动及照明 (39)8.2.1自动控制及联锁 (39)8.2.2动力配电 (39)8.2.3电缆选型及敷设 (39)8.2.4 照明 (40)8.2.5 防雷及接地 (40)9.自控设计 (41)9.1 自控设计原则 (41)9.2 再生水厂工艺流程控制 (42)9.2. 1 进水提升泵控制 (42)9.2.2 细格栅控制 (42)9.2.3 嚗气池 (42)9.2.4 膜池 (42)9.2.5 污泥回流和剩余污泥泵 (42)9.2.6膜抽吸泵及真空泵 (42)9.2.7 CIP反冲洗泵 (43)9.2.8 加氯间 (43)8.2.9 清水泵房 (43)9.3 自动化控制系统 (43)9.3.1 中央控制室 (43)9.3.2 现场控制站 (45)9.4 通讯网络 (46)9.5 防雷、过电压保护及接地 (46)9.6 自动化控制系统设备表 (47)10.暖通设计 (47)10.2 设计依据 (48)10.2.1基础资料 (48)10.2.2设计规范 (48)10.3 采暖 (48)10.4 通风 (49)10.5 空调 (49)11.化验室设备及运输车辆 (49)12.环境保护 (49)13.消防 (50)14.安全生产及卫生 (50)15.节能 (51)16.组织结构及人员编制 (51)16.1 组织结构 (51)16.2 人员编制 (52)16.3 员工培训 (52)17.工程概算 (53)17.1 编制依据 (53)17.2 工程投资概算 (53)18.再生水厂运行成本 (53)19.主要设备材料表 (54)19.1 工艺主要设备材料表 (54)19.1.1 进水提升泵房 (54)19.1.2 细格栅间 (55)19.1.3 膜-生物反应器 (56)19.1.4 鼓风机房 (60)19.1.5 加氯、加药间 (61)19.1.6 回用清水池 (62)19.2 电气、自控仪表主要设备材料表 (64)19.2.1 电气 (64)19.2.2 自控仪表 (65)19.3 暖通主要设备材料表 (67)1. 概述1.1 工程简介北京市密云县污水处理厂再生水回用工程再生水厂是保护北京市水源八厂水源的重要工程，是解决密云县潮、白河整治工程配套水源问题的主要途径。
目录第六章再生水.......................................................................................... - 62 -6.1上位规划................................................................................................................................... - 62 -6.2现状条件................................................................................................................................... - 62 -6.3 再生水工程规划 ...................................................................................................................... - 63 -6.4 再生水工程附图 ...................................................................................................................... - 69 -第六章再生水6.1上位规划对该区域再生水规划密切相关的的上位规划主要为《唐山市曹妃甸工业区控制性详细规划》，以下简称《控规》。
该《控规》是本规划的重要依据，具有控制和指导意义。
以下对上述规划要点简要介绍，以便本规划的合理继承。
再生水按照污水量的90%估算，规划再生水量为57万立方米/日。
XX污水办理厂二期扩建及重生水回用工程初步设计说明书XX大学建筑设计研究院(公司).二○○九年八月工程编号：XX 大学建筑设计研究院(公司)工程名称：XX污水办理厂二期扩建及重生水回用工程设计证书编号：甲级院长：总建筑师：总工程师：地址：：：：主要专业和主要编制人员名单姓名署名/日期设计总负责杨殿海人排水结构强电/弱电建筑概〔预〕算姓名署名/日期姓名署名/日期姓名署名/日期姓名署名/日期姓名署名/日期专业负责人判定人审察人校正人设计人目录初步设计说明书主要内容和结论................................................................ . (1)第一章总论..................................................... ....................................................... (2)工程名称和主管单位.................................................................................................................. (2)工程背景.................................................................................................................. (2)工程建设的必需性................................................................. ................................................................... (2)太湖流域水环境治理的需要........................................................................................................................减少污染物排放的需要................................................................................................................................污水回用的需要............................................................................................................................................促进昆山市XX经济、社会效益同步展开的急迫需求............................................................................设计依照..............................................................................................................................................................设计资料..............................................................................................................................................................主要技术标准和设计标准..................................................................................................................................第二章地区概略..................................................................................... ...............................................................地区历史、地理与社会经济概略.........................................................................................地区自然条件概略..................................................................................................................地形地貌....................................................................................................................气象....................................................................................................................水文条件....................................................................................................................工程地质状况.................................................................................................................给排水工程现状......................................................................................................................给水工程现状.................................................................................................................排水工程现状.................................................................................................................第三章设计原那么....................................................................................................................污水办理厂设计原那么..............................................................................................................污水办理工艺设计原那么..........................................................................................................污泥办理系统设计原那么..........................................................................................................第四章污水办理厂工程设计........................................................................................................设计规模......................................................................................... .....................................................................设计水质标准......................................................................................... .............................................................设计进水水质..............................................................................................................................................设计出水水质..............................................................................................................................................厂址选择......................................................................................... .....................................................................尾水排放口地点和出水回用去处........................................................................................... ............................工艺流程......................................................................................... .....................................................................工艺方案选择原那么...................................................................................... (9)生物办理的可行性剖析...................................................................................... (9)MBRBNR工艺简介........................................................................................... .......................................1 1工艺流程.................................................................................... .................................................................1 4污泥办理与处理........................................................................................ ........................................................1 4工程内容........................................................................................ ....................................................................1 5总图设计........................................................................................ ....................................................................1 5总平面设计....................................................................................15...........................................................高程部署....................................................................................................................工艺设计........................................................................................... ................................................................1 5进水泵房......................................................................................... ............................................................1 5曝气沉砂池......................................................................................... ........................................................1 6膜格栅池.................................................................................... ................................................................1 6MBR反应池........................................................................................... ....................................................1 7臭氧接涉及清水池.................................................................................... ................................................2 0综合设备间.................................................................................... ............................................................2 0储泥池.................................................................................... ....................................................................2 1建筑设计........................................................................................... ..............................................................2 1整体设计.................................................................................... ...............................................................2 1建筑设计.................................................................................... ...............................................................2 1建筑装饰 (2)...............................................................结构设计..................................................................... ..............................................................工程地质、地貌概略........................................................................................................建修建物结构描绘...........................................................................................................结构资料...........................................................................................................................主要设计参数...................................................................................................................电气设计..................................................................... ..............................................................设计概略及范围................................................................................................................设计依照及标准................................................................................................................供配电系统.......................................................................................................................、供配电设计......................................................................................................................仪表设计..................................................................... ..............................................................概括............................................................................................................................设计范围............................................................................................................................设计原那么............................................................................................................................仪表设计.................................................................................... ...............................................................2 6自动控制系统设计.................................................................................... ...............................................2 7通信设计.................................................................................... ...............................................................2 8闭路电视监督系统.................................................................................... ...............................................2 8防雷及接地.................................................................................... ...........................................................2 9设备选型.................................................................................... ...............................................................2 9公用工程........................................................................................... ..............................................................2 9厂区道路.................................................................................... ...............................................................2 9厂区给水排水.................................................................................... .......................................................2 9空气调理与通风.................................................................................... ...................................................2 9厂区照明.................................................................................... ...............................................................2 9防腐设计........................................................................................... ..............................................................2 9腐化原由剖析.................................................................................... ......................................................2 9防腐化技术.................................................................................... ..........................................................3 0管道防3腐............................................................................................................................修建物防腐.......................................................................................................................其余防腐举措...................................................................................................................机械设计.................................................................................................................................第五章环境保护、安全生产与卫生、消防与节能......................................................................环境保护...................................................................................................................................安全生产与卫生........................................................................................ ........................................................3 1设计依照.................................................................................... .................................................................3 1主要危害要素剖析.................................................................................... ..................................................3 1安全卫生防备举措.................................................................................... ..................................................3 2消防........................................................................................ ............................................................................3 4节能........................................................................................ ............................................................................3 4节能是我国一项根本国策.................................................................................... ......................................3 4本工程的节能举措.................................................................................... .................................................3 4第六章工程管理与实行方案.................................................................................... ..............................................35工程实行原那么及步骤........................................................................................ ................................................3 5工程建设的管理机构........................................................................................ ................................................3 5工程运行的管理机构........................................................................................ ................................................3 5主要执行单位的选择........................................................................................ ................................................3 5工程招招标方案........................................................................................ ........................................................3 5招标范3围.................................................................................... ................................................................5招标信息公布方式.................................................................................... .................................................3 5招标组织形式.................................................................................... ........................................................3 5承包商职责.................................................................................... ............................................................3 6过程的技术管理与质量控制........................................................................................ .....................................3 6设备制造、安装中的质量控制.................................................................................... .............................3 6调试与试运行.................................................................................... ........................................................3 6性能测试.................................................................................... ................................................................3 6查收.................................................................................... .........................................................................3 6保护期工作.................................................................................... .............................................................3 6运行管理........................................................................................ ....................................................................3 7工程运行的组织管理.................................................................................... ..............................................3 7工程运行的技术管理.................................................................................... ..............................................3 7岗位设置与劳动定员........................................................................................ ................................................3 7工程实行方案........................................................................................3 7............................................................第七章主要设备表.................................................................................... ..............................................................38主要机械设备........................................................................................ ............................................................3 8主要电气设备........................................................................................ ............................................................3 9主要控制设备........................................................................................ ............................................................3 9主要控制仪表........................................................................................ ............................................................4 0入口设备清单........................................................................................ ............................................................4 1第八章工程概算.................................................................................... ..................................................................42投资概算说明........................................................................................ ............................................................4 2工程总概算表与年经营花费及办理本钱表.......................................................................................... ...........4 3第九章工程效益剖析.................................................................................... ..........................................................51环境效益........................................................................................ ....................................................................5 1社会效益........................................................................................ ....................................................................5 1经济效益........................................................................................ ....................................................................5 1第十章主要后续工作建议.................................................................................... ..................................................52初步设计说明书主要内容和结论1、XX污水办理厂二期扩建及重生水回用工程的建设是十分必需的，对XX的社会经济展开、环境保护和人文建设等方面有侧重要的作用和巨大的意义。
再生水厂课程设计
再生水厂的课程设计
再生水是指经过一系列处理工艺、具备适用于特定用途（例如工业用水、绿化用水等）的水资源。
随着全球水资源短缺问题的加剧，再生水的应用越来越受到关注。
再生水厂是将废水通过一系列先进的处理工艺转化为符合特定水质要求的水源，并为生产、居民生活等提供可靠的水资源。
为此，需要开展一系列再生水厂课程设计，培养人才为推进再生水产业的发展奠定坚实的基础。
以下是再生水厂课程设计的要点：
一、基础理论课程
1. 废水及再生水定义和特性
2. 废水处理的基本原理和工艺流程
3. 再生水处理的基本原理和工艺流程
4. 再生水在不同领域的应用
二、工程实践课程
1. 再生水厂的设计和运营
2. 再生水处理设备的选择和使用
3. 再生水质量监测方法和标准
4. 再生水用水系统设计和运营
5. 再生水厂安全和环境保护技术
三、案例研究课程
1. 国内外典型再生水厂的案例研究
2. 再生水应用的最佳实践案例分析
3. 再生水技术创新案例分析
四、开放式实验课程
1. 废水处理和再生水处理实验
2. 再生水质量指标测定实验
3. 再生水处理设备操作实验
4. 再生水用水系统在线实验
以上几点内容是再生水厂课程设计的要点。
这些课程旨在传授再生水行业的基础理论知识、工程实践技能、案例经验和实验操作技能，以让学生全面掌握再生水行业的相关知识和技能，提高行业专业素养，成为行业中的人才，在为国家建设可持续发展的水资源循环利用体系贡献自己的力量。
9电气设计9.1工程概述昌平区未来科技城再生水厂工程，近期再生水水处理设计规模：8万m3/d，远期总处理设计总规模：11万m3/d。
处理厂内主要生产构筑物包括进水泵房、粗格栅间、沉砂池及细格栅间、调节池、生物池、污泥泵房、鼓风机房、二沉池、生物滤池超滤膜池、浓缩脱水机房、加氯加药间等构筑物，还包括变配电室、综合办公楼、热泵机房、机（电）修间、食堂及附属构筑物等设施。
厂区电气设计包括：厂区内10kV高压配电系统、10/0.4kV变配电控制系统、全厂照明系统、线路敷设及防雷接地系统。
9.2 设计分界以处理厂内设置的10kV进线分界环网柜出线侧电缆终端头为界，其以下部分为本设计内容，以上部分属于本工程外电源设计范围。
9.3 设计标准、规范《供配电系统设计规范》（GB50052-2009）《低压配电设计规范》（GB50054-95）《10kV及以下变电所设计规范》（GB50053-94）《电力装置的继电保护和自动装置设计规范》（GB50062-2008）《电力装置的电力测量仪表装置设计规范》（GB/T50063-2008）《通用用电设备配电设计规范》（GB50055-93）《建筑物防雷设计规范(2000年版) 》（GB50057-94）《电力工程电缆设计规范》（GB50217-2007）《建筑照明设计标准》（GB50034-2004）《控制室设计规定》（（HG/T20508-2000）《民用建筑电气设计规范》（JGJ16-2008）《3－110kV高压配电装置设计规范》（GB 50060－92）《工业与民用电力装置的接地设计规范》（GBJ 65-83）《建筑电气工程施工质量验收规范》（GB 50303－2002）《电气装置安装工程低压电器施工及验收规范》（GB 50254-96）9.4 负荷等级及供电电源污水处理厂负荷等级为二级，采用两路10kV电源供电，一路专用，一路备用，每路电源均可承担全厂100%运行负荷。
两路10kV电源引自处理厂内设置的10kV进线分界环网柜系统。
9.5 计算负荷及变压器选择一期污水处理厂全厂安装负荷6174kW，计算负荷3697kW，其中高压负荷750kW，低压负荷2947kW。
除鼓风机房鼓风机为10kV用电设备，其余用电负荷均为低压380/220V用电设备。
二期污水处理厂全厂安装负荷8204kW，计算负荷5160kW，其中高压负荷1000kW，低压负荷4160kW。
除鼓风机房鼓风机为10kV用电设备，其余用电负荷均为低压380/220V用电设备。
大功率设备采用轴功率计算法，小容量设备采用需要系数法，照明及生活用电按单位面积用电量计算法。
低压用电设备计算负荷及变压器选择如下表：9.6 变配电室设置及供配电系统在鼓风机房配电室设置10kV进线分界环网柜系统（10kV分界室）、处理厂10kV配电系统（10kV配电室）。
设置七个0.4kV变配电系统（位于格栅间配电室；脱水机房配电室；鼓风机房配电室；生物滤池变配电室；膜超滤车间变配电室；配水泵房变配电室；热泵机房配电室）。
格栅间变配电室(MCC1)设置在粗格栅附近。
格栅间变配电室设置两台250kVA/10/0.4kV干式带外壳变压器，正常运行时两台变压器同时运行；设置11面0.4kV配电柜，0.4kV配电系统采用单母线分段接线方式，两进线和母联开关进行三合二电气连锁，正常情况下，两进线开关闭合、母联开关断开，两段母线分列运行。
负责粗格栅、细格栅、曝气沉砂池及进水泵房用电设备供电、保护及控制。
脱水机房变配电室(MCC2)设置在脱水机房旁边。
脱水机房变配电室设置两台400kVA/10/0.4kV干式带外壳变压器，正常运行时两台变压器同时运行；设置6面0.4kV配电柜，0.4kV配电系统采用单母线分段接线方式，两进线和母联开关进行三合二电气连锁，正常情况下，两进线开关闭合、母联开关断开，两段母线分列运行。
负责脱水机房及贮泥池用电设备供电、保护及控制。
鼓风机房配电室（MCC3）设置在鼓风机房旁边，包括：10kV分界室、10kV配电室、10kV 电容器室、10/0.4kV配电室和控制值班室。
高压室内设置27面10kV中置式开关柜（2面进线柜、2面计量柜、2面PT避雷器柜、2面母联柜、13面变压器出线柜、4面鼓风机房出线柜、2面备用柜），10kV配电系统采用单母线分段接线方式，两路电源一用一备，每路电源均可承担全厂100%运行负荷，正常运行时母联闭合，二进线开关与母联开关之间加装三合二联锁；值班控制室设置10kV系统所需直流系统；10kV电容器室设置4面10kV电容电容器柜，为4台鼓风机提供一对一电容补偿。
10/0.4kV配电室设置两台200kVA/10/0.4kV干式带外壳变压器，正常运行时两台变压器同时运行；设置18面0.4kV配电柜，0.4kV配电系统采用单母线分段接线方式，两进线和母联开关进行三合二电气连锁，正常情况下，两进线开关闭合、母联开关断开，两段母线分列运行。
负责鼓风机房、生物池、加氯加药间的低压用电设备供电、保护及控制。
生物滤池配电室(MCC4)设置在生物滤池里，包括0.4kV配电室和值班控制室。
生物滤池设置13面0.4kV配电柜，0.4kV配电系统采用单母线分段接线方式，两进线和母联开关进行三合二电气连锁，正常情况下，两进线开关闭合、母联开关断开，两段母线分列运行。
负责生物滤池、二沉池的用电设备供电、保护及控制。
膜超滤车间变配电室(MCC5)设置在膜超滤车间内。
膜超滤车间变配电室设置两台315kVA/10/0.4kV干式带外壳变压器，正常运行时两台变压器同时运行；设置5面0.4kV配电柜，0.4kV配电系统采用单母线分段接线方式，两进线和母联开关进行三合二电气连锁，正常情况下，两进线开关闭合、母联开关断开，两段母线分列运行。
负责超滤车间的用电设备供电、保护及控制。
配水泵房变配电室(MCC6)设置在配水泵房旁边。
变配电室设置两台315kVA/10/0.4kV 干式带外壳变压器，正常运行时两台变压器同时运行；设置10面0.4kV配电柜，0.4kV配电系统采用单母线分段接线方式，两进线和母联开关进行三合二电气连锁，正常情况下，两进线开关闭合、母联开关断开，两段母线分列运行。
负责配水泵房内用电设备供电、保护及控制。
热泵机房配电室(MCC7)设置在综合楼一层，设置一台800KVA变压器和5面0.4kV配电柜，0.4kV配电系统采用单母线不分段接线方式，负责综合楼、热泵机房、食堂、浴室的用电设备供电、保护及控制。
9.7远期工程电源的考虑二期工程实施时（外线电缆已经按照二期需求实施）对10kV系统设备进行调整（调整各进出线柜断路器保护整定值、更换各进出线柜电流互感器），鼓风机房配电室10kV系统将1面备用出线柜改为新增鼓风机出线柜，满足二期增加高压用电设备的需求。
二期工程为满足新增用电设备的需求，将格栅间配电室(MCC1)原有两台变压器更换为两台400kVA/10/0.4kV干式带外壳变压器；将脱水机房配电室(MCC2)原有两台变压器更换为两台500kVA/10/0.4kV干式带外壳变压器；将鼓风机房配电室(MCC3)原有两台变压器更换为两台315kVA/10/0.4kV干式带外壳变压器；将生物滤池配电室(MCC4)原有两台变压器更换为两台500kVA/10/0.4kV干式带外壳变压器；将膜超滤车间变配电室(MCC5)原有两台变压器更换为两台500kVA/10/0.4kV干式带外壳变压器；将配水泵房配电室(MCC6)原有两台变压器更换为两台500kVA/10/0.4kV干式带外壳变压器。
并且各配电室低压配电柜数量根据负荷需要均有所增加。
全厂各个变配电室的土建均在一期工程实施时按照二期工程所需建设。
9.8 无功补偿对每台10kV鼓风机电动机采用一对一就地电容补偿。
在各0.4kV系统母线两段上设置集中自动投切控制补偿电容器，保证全厂各低压系统功率因数不小于0.95。
9.9 计量在鼓风机房配电室10kV系统两路进线处设置专用计量柜，柜内设置供电局专用计量表计和互感器。
在每个MCC中设置集中的照明出线回路，并设置单独用电计量。
9.10 保护10kV 高压系统中的继电保护采用微机综合保护装置，与控制分站通讯采用现场总线。
按《电力装置的继电保护和自动装置设计规范》GB50062-2008，设置如下保护：10kV进线、出线、母联：带时限的电流速断、过流保护；10kV变压器出线柜：速断、过流、温度保护；10kV电机出线柜：速断、过流、零序、过负荷；0.4kV配电系统设备保护全部采用电流速断保护、过负荷保护；潜水泵电动机出线保护全部采用电流速断保护、过负荷保护、泄漏保护、温度保护、干运行保护。
9.11 电动机启动方式及控制方式容量大于等于37kW的电动机采用软启动方式，容量小于37kW的电动机均采用直接启动方式。
所有变频电动机配用变频器工作方式。
所有工艺流程上的电机设备均设有现场手动、MCC手动及计算机自动三种控制方式。
9.12 厂平面厂平面设置电缆沟，将各变配电室相连通。
厂平面内其它零星设备的动力、信号电缆采取穿管直埋的方式与厂平面电缆沟相连。
9.13 接地及构筑物防雷10kV系统在各10kV进线柜内装设避雷器。
各低压系统进线柜内设置浪涌抑制器。
接地系统以接地装置及构筑物的钢筋为主要接地体，通过镀锌扁钢接地干线、电缆等与所有电气设备接地端连接。
低压配电系统接地采用TN-S系统。
厂区内各构筑物按照三类防雷等级设防，根据高度在屋面设避雷网，利用构筑物钢筋做避雷引下线，与厂区接地体联为一体，防雷接地、工作接地、保护接地合为一个系统，接地电阻≤1Ω。
自控系统和仪表系统的信号电缆、电源电缆端头均设置避雷器，它们的防雷接地、工作接地、保护接地接入自控和仪表系统全厂防雷接地系统，接地电阻≤1Ω。
9.14照明门房、配电室、控制室、办公室、休息室等构筑物内均采用节能型荧光灯照明方式，局部加装墙上壁灯。
对于各车间通常采用工厂配照型灯具，光源采用节能灯。
照明线路均采用BV型铜芯聚氯乙烯绝缘电线。
在各构筑物人行区内设置应急照明灯；综合办公楼内设置疏散指引灯；厂区道路照明采用LED灯具。
9.15 主要电气设备选型高压开关柜：选用中置式开关柜，真空断路器选用进口或合资公司产品。
变压器：选用SG11型干式变压器。
低压开关柜：选用组合式低压开关柜。
电缆：高压电缆选用YJV-10型、低压电缆选用YJV-1型、控制电缆选用kVV-0.5型。
10 仪表、自控系统设计10.1 设计标准、规范《电子计算机机房设计规定》（GB50174-93）《过程检测和控制系统用文字代号和图形符号》（HG 20505－2000 ）《自动化仪表选型设计规定》（HG/T20507-2000 ）《仪表供电设计规定》（HG/T 20509-2000 ）《信号报警、联锁系统设计规定》（HG/T 20511－2000 ）《仪表配管、配线设计规定》（HG/T 20512－2000 ）《仪表系统接地设计规定》（HG/T 20513－2000 ）《分散型控制系统工程设计规定》（HG/T 20573－1995）《控制室设计规定》（HG/T 20508-2000）《工业自动化仪表工程施工及验收规范》（GB50093-2002）10.2 设计内容污水厂的检测仪表、自动化监控系统、电话系统的设计。
