实验四 金属电化学腐蚀极化曲线

极化曲线标准极化曲线是电化学分析中常用的一种曲线，它反映了电极电位与电流之间的关系。

在不同的电化学测试中，极化曲线的获取和分析方法可能会有所不同，但它们的基本原理和标准是相似的。

以下是关于极化曲线的获取、分析和应用的一些基本标准和原则。

一、极化曲线的获取1. 测量方法：极化曲线通常通过控制电流法或控制电位法来获取。

在控制电流法中，电流保持恒定，而电位随时间变化；在控制电位法中，电位保持恒定，而电流随时间变化。

2. 实验设备：进行极化曲线测量时，需要使用电化学测试系统，包括电极（工作电极、参比电极和辅助电极）、电解池、电流源和电位测量装置。

3. 测试条件：测试条件应保持一致，包括电解质的种类和浓度、温度、搅拌速度等。

这些因素都会影响极化曲线的形状和特征。

二、极化曲线的分析1. 曲线形状：极化曲线通常分为三个区域：活性溶解区、钝化区和过钝化区。

活性溶解区表现为电流随电位增加而线性增加；钝化区电流随电位增加而减少，表明电极表面形成了一层稳定的氧化物膜；过钝化区电流再次增加，表明氧化物膜被破坏。

2. 腐蚀速率：通过极化曲线可以估算金属的腐蚀速率。

在活性溶解区，腐蚀速率可以通过斜率（电流密度/电位）来计算。

3. 钝化行为：钝化区的出现和形态可以用来评估金属的钝化能力，即金属抵抗腐蚀的能力。

三、极化曲线的应用1. 腐蚀研究：极化曲线是研究金属腐蚀行为的重要工具，通过分析极化曲线可以了解金属在不同环境条件下的腐蚀特性。

2. 防腐设计：极化曲线的分析结果可以用于指导金属结构的防腐设计，选择合适的材料和涂层。

3. 电化学测试：极化曲线是电化学测试中的一种基本曲线，它可以用于评估电镀、电池、燃料电池等电化学系统的性能。

四、结论极化曲线是电化学分析中的一种重要工具，它通过反映电极电位与电流之间的关系，提供了关于金属腐蚀行为和电化学系统性能的详细信息。

通过标准的测量方法和分析技术，可以获得准确的极化曲线，为腐蚀研究和电化学应用提供重要的数据支持。

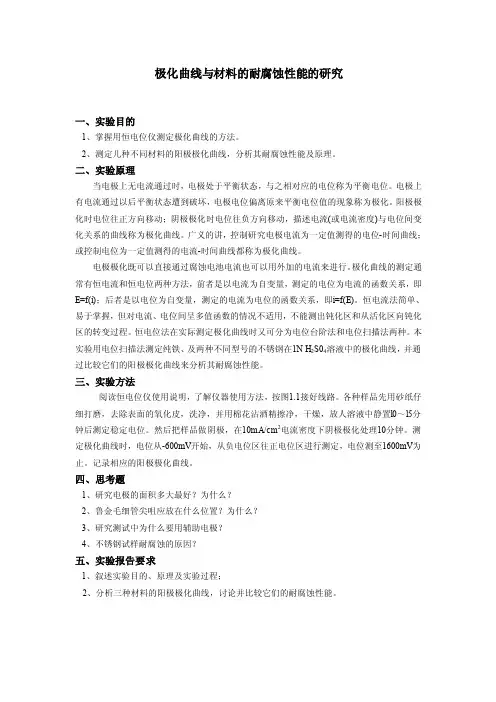

极化曲线与材料的耐腐蚀性能的研究一、实验目的1、掌握用恒电位仪测定极化曲线的方法。

2、测定几种不同材料的阳极极化曲线，分析其耐腐蚀性能及原理。

二、实验原理当电极上无电流通过时，电极处于平衡状态，与之相对应的电位称为平衡电位。

电极上有电流通过以后平衡状态遭到破坏，电极电位偏离原来平衡电位值的现象称为极化。

阳极极化时电位往正方向移动；阴极极化时电位往负方向移动，描述电流(或电流密度)与电位间变化关系的曲线称为极化曲线。

广义的讲，控制研究电极电流为一定值测得的电位-时间曲线；或控制电位为一定值测得的电流-时间曲线都称为极化曲线。

电极极化既可以直接通过腐蚀电池电流也可以用外加的电流来进行。

极化曲线的测定通常有恒电流和恒电位两种方法，前者是以电流为自变量，测定的电位为电流的函数关系，即E=f(i)；后者是以电位为自变量，测定的电流为电位的函数关系，即i=f(E)。

恒电流法简单、易于掌握，但对电流、电位间呈多值函数的情况不适用，不能测出钝化区和从活化区向钝化区的转变过程。

恒电位法在实际测定极化曲线时又可分为电位台阶法和电位扫描法两种。

本实验用电位扫描法测定纯铁、及两种不同型号的不锈钢在1N H2S04溶液中的极化曲线，并通过比较它们的阳极极化曲线来分析其耐腐蚀性能。

三、实验方法阅读恒电位仪使用说明，了解仪器使用方法，按图1.1接好线路。

各种样品先用砂纸仔细打磨，去除表面的氧化皮，洗净，并用棉花沾酒精擦净，干燥，放人溶液中静置l0～l5分钟后测定稳定电位。

然后把样品做阴极，在10mA/cm2电流密度下阴极极化处理10分钟。

测定极化曲线时，电位从-600mV开始，从负电位区往正电位区进行测定，电位测至1600mV为止。

记录相应的阳极极化曲线。

四、思考题1、研究电极的面积多大最好？为什么？2、鲁金毛细管尖咀应放在什么位置？为什么？3、研究测试中为什么要用辅助电极？4、不锈钢试样耐腐蚀的原因？五、实验报告要求1、叙述实验目的、原理及实验过程；2、分析三种材料的阳极极化曲线，讨论并比较它们的耐腐蚀性能。

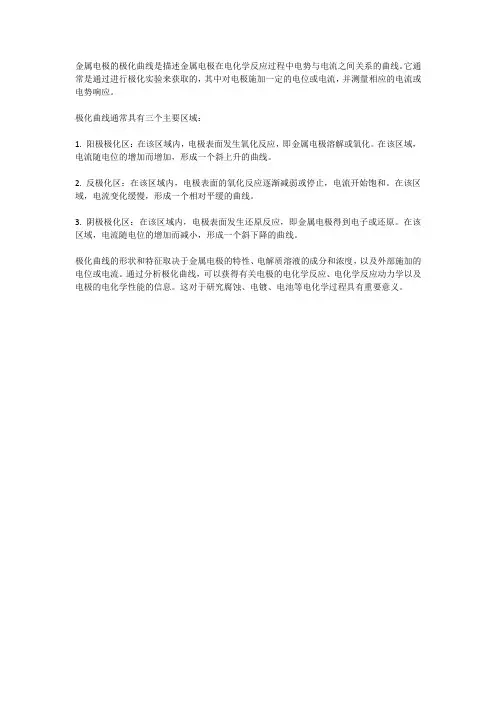

金属电极的极化曲线是描述金属电极在电化学反应过程中电势与电流之间关系的曲线。

它通常是通过进行极化实验来获取的，其中对电极施加一定的电位或电流，并测量相应的电流或电势响应。

极化曲线通常具有三个主要区域：
1. 阳极极化区：在该区域内，电极表面发生氧化反应，即金属电极溶解或氧化。

在该区域，电流随电位的增加而增加，形成一个斜上升的曲线。

2. 反极化区：在该区域内，电极表面的氧化反应逐渐减弱或停止，电流开始饱和。

在该区域，电流变化缓慢，形成一个相对平缓的曲线。

3. 阴极极化区：在该区域内，电极表面发生还原反应，即金属电极得到电子或还原。

在该区域，电流随电位的增加而减小，形成一个斜下降的曲线。

极化曲线的形状和特征取决于金属电极的特性、电解质溶液的成分和浓度，以及外部施加的电位或电流。

通过分析极化曲线，可以获得有关电极的电化学反应、电化学反应动力学以及电极的电化学性能的信息。

这对于研究腐蚀、电镀、电池等电化学过程具有重要意义。

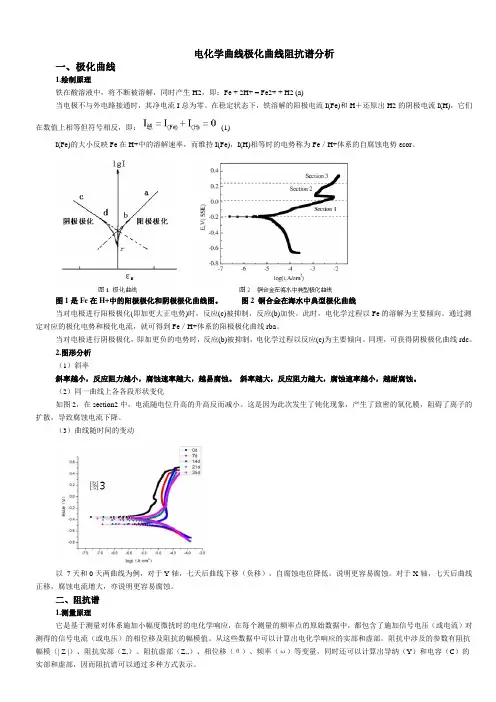

电化学曲线极化曲线阻抗谱分析一、极化曲线1.绘制原理铁在酸溶液中，将不断被溶解，同时产生H2，即：Fe + 2H+ = Fe2+ + H2 (a)当电极不与外电路接通时，其净电流I总为零。

在稳定状态下，铁溶解的阳极电流I(Fe)和H＋还原出H2的阴极电流I(H)，它们在数值上相等但符号相反，即：(1)I(Fe)的大小反映Fe在H+中的溶解速率，而维持I(Fe)，I(H)相等时的电势称为Fe／H+体系的自腐蚀电势εcor。

图1是Fe在H+中的阳极极化和阴极极化曲线图。

图2 铜合金在海水中典型极化曲线当对电极进行阳极极化(即加更大正电势)时，反应(c)被抑制，反应(b)加快。

此时，电化学过程以Fe的溶解为主要倾向。

通过测定对应的极化电势和极化电流，就可得到Fe／H+体系的阳极极化曲线rba。

当对电极进行阴极极化，即加更负的电势时，反应(b)被抑制，电化学过程以反应(c)为主要倾向。

同理，可获得阴极极化曲线rdc。

2.图形分析（1）斜率斜率越小，反应阻力越小，腐蚀速率越大，越易腐蚀。

斜率越大，反应阻力越大，腐蚀速率越小，越耐腐蚀。

（2）同一曲线上各各段形状变化如图2，在section2中，电流随电位升高的升高反而减小。

这是因为此次发生了钝化现象，产生了致密的氧化膜，阻碍了离子的扩散，导致腐蚀电流下降。

（3）曲线随时间的变动以7天和0天两曲线为例，对于Y轴，七天后曲线下移（负移），自腐蚀电位降低，说明更容易腐蚀。

对于X轴，七天后曲线正移，腐蚀电流增大，亦说明更容易腐蚀。

二、阻抗谱1.测量原理它是基于测量对体系施加小幅度微扰时的电化学响应，在每个测量的频率点的原始数据中，都包含了施加信号电压（或电流）对测得的信号电流（或电压）的相位移及阻抗的幅模值。

从这些数据中可以计算出电化学响应的实部和虚部。

阻抗中涉及的参数有阻抗幅模（| Z |）、阻抗实部（Z,）、阻抗虚部（Z,,）、相位移（θ）、频率（ω）等变量，同时还可以计算出导纳（Y）和电容（C）的实部和虚部，因而阻抗谱可以通过多种方式表示。

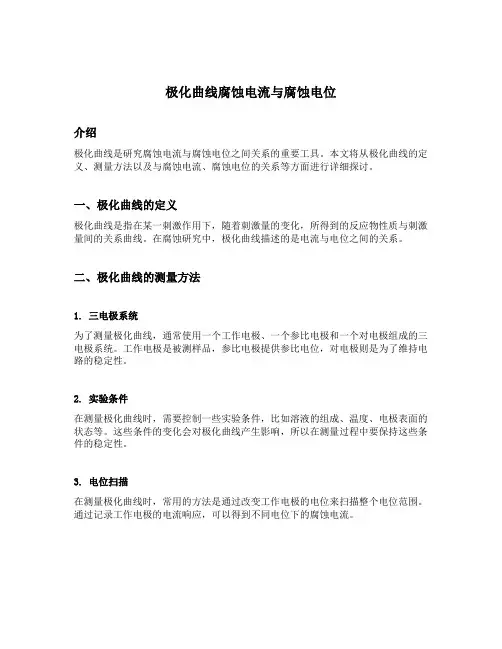

极化曲线腐蚀电流与腐蚀电位介绍极化曲线是研究腐蚀电流与腐蚀电位之间关系的重要工具。

本文将从极化曲线的定义、测量方法以及与腐蚀电流、腐蚀电位的关系等方面进行详细探讨。

一、极化曲线的定义极化曲线是指在某一刺激作用下，随着刺激量的变化，所得到的反应物性质与刺激量间的关系曲线。

在腐蚀研究中，极化曲线描述的是电流与电位之间的关系。

二、极化曲线的测量方法1. 三电极系统为了测量极化曲线，通常使用一个工作电极、一个参比电极和一个对电极组成的三电极系统。

工作电极是被测样品，参比电极提供参比电位，对电极则是为了维持电路的稳定性。

2. 实验条件在测量极化曲线时，需要控制一些实验条件，比如溶液的组成、温度、电极表面的状态等。

这些条件的变化会对极化曲线产生影响，所以在测量过程中要保持这些条件的稳定性。

3. 电位扫描在测量极化曲线时，常用的方法是通过改变工作电极的电位来扫描整个电位范围。

通过记录工作电极的电流响应，可以得到不同电位下的腐蚀电流。

三、极化曲线与腐蚀电流的关系极化曲线中的腐蚀电流对应着电位上的表面腐蚀速率。

当电位越正时，腐蚀电流也越大，表示腐蚀速率增加。

而当电位越负时，腐蚀电流较小，腐蚀速率减小。

1. 极化曲线的形状极化曲线的形状可以反映出腐蚀行为的特点。

常见的极化曲线形状有Tafel曲线、线性极化曲线和非线性极化曲线等。

2. 极化曲线的参数极化曲线可以通过一些参数来描述。

常见的参数有Tafel斜率、交流阻抗和腐蚀电位等。

这些参数可以用来研究腐蚀行为及其机制。

3. 极化曲线的应用极化曲线在腐蚀研究和工程实践中有着重要的应用。

通过分析极化曲线，可以评估材料的腐蚀性能、预测腐蚀速率以及设计腐蚀防护措施等。

四、腐蚀电位与腐蚀电流的关系腐蚀电位是触发腐蚀过程的电位，而腐蚀电流是腐蚀过程中产生的电流。

腐蚀电位与腐蚀电流之间有一定的关系。

1. 过电位理论过电位理论是解释腐蚀电位与腐蚀电流关系的一种理论模型。

根据该理论，腐蚀过程中的电位是由电化学反应的阻抗决定的，而腐蚀电流则是由电化学反应的速率决定的。

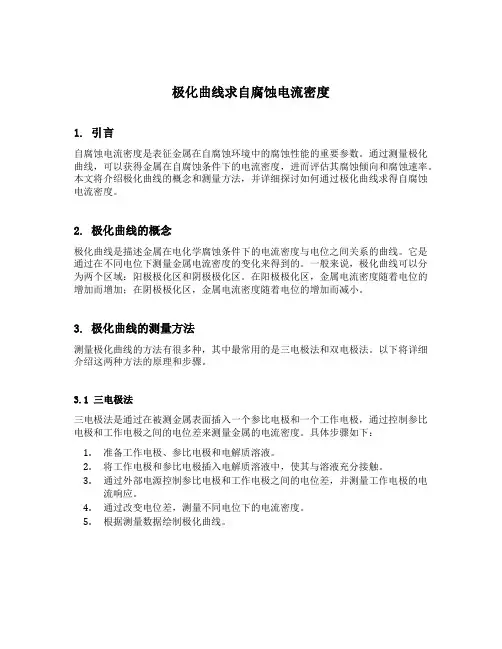

极化曲线求自腐蚀电流密度1. 引言自腐蚀电流密度是表征金属在自腐蚀环境中的腐蚀性能的重要参数。

通过测量极化曲线，可以获得金属在自腐蚀条件下的电流密度，进而评估其腐蚀倾向和腐蚀速率。

本文将介绍极化曲线的概念和测量方法，并详细探讨如何通过极化曲线求得自腐蚀电流密度。

2. 极化曲线的概念极化曲线是描述金属在电化学腐蚀条件下的电流密度与电位之间关系的曲线。

它是通过在不同电位下测量金属电流密度的变化来得到的。

一般来说，极化曲线可以分为两个区域：阳极极化区和阴极极化区。

在阳极极化区，金属电流密度随着电位的增加而增加；在阴极极化区，金属电流密度随着电位的增加而减小。

3. 极化曲线的测量方法测量极化曲线的方法有很多种，其中最常用的是三电极法和双电极法。

以下将详细介绍这两种方法的原理和步骤。

3.1 三电极法三电极法是通过在被测金属表面插入一个参比电极和一个工作电极，通过控制参比电极和工作电极之间的电位差来测量金属的电流密度。

具体步骤如下：1.准备工作电极、参比电极和电解质溶液。

2.将工作电极和参比电极插入电解质溶液中，使其与溶液充分接触。

3.通过外部电源控制参比电极和工作电极之间的电位差，并测量工作电极的电流响应。

4.通过改变电位差，测量不同电位下的电流密度。

5.根据测量数据绘制极化曲线。

3.2 双电极法双电极法是通过在被测金属表面插入一个工作电极和一个参比电极，通过改变工作电极的电位来测量金属的电流密度。

具体步骤如下：1.准备工作电极、参比电极和电解质溶液。

2.将工作电极和参比电极插入电解质溶液中，使其与溶液充分接触。

3.通过外部电源控制工作电极的电位，并测量工作电极的电流响应。

4.通过改变工作电极的电位，测量不同电位下的电流密度。

5.根据测量数据绘制极化曲线。

4. 极化曲线求自腐蚀电流密度的方法通过测量得到的极化曲线，可以通过以下方法求得金属的自腐蚀电流密度。

4.1 Tafel斜率法Tafel斜率法是通过极化曲线的斜率来求得自腐蚀电流密度的方法。

1.从图中可以看出，1的腐蚀电位比较正，且腐蚀电流较小，说明1号的耐蚀性能较好。

2号曲线上半支出现这种现象一般是由于钝化造成的2.似乎你的极化曲线测试的有点问题，好像不大对！钝化区非常短，感觉可以多测试几次取个最好的值！3.2虽然钝化了，但是钝化区间非常短。

我感觉你这两个图测试的也有问题，看看能不能重复测试一下，看重复性如何4.极化曲线的腐蚀电位真的说明不了什么问题么，只看腐蚀电流？这个说法正确。

但是要是一系列的实验中，腐蚀电位移动规律一样，倒是可以说明问题的极化曲线中腐蚀电位的问题确实很麻烦，对很多体系而言，腐蚀电位变化较大，倒是腐蚀电流还可以说明问题的。

5.我们对腐蚀电极系统做极化曲线，其目的无非是想从极化曲线中获得我们所需要的数据，极化曲线又可以分为线性极化区，弱极化区，强极化区，可以从中解析出我们所需要的动力学参数，依据动力学参数则可以定量的评价腐蚀体系的性能。

个人认为用极化曲线来评价腐蚀体系还是一种很成熟的方法，在评价腐蚀体系时一般还用到了交流阻抗方法，虽然用交流阻抗方法可以获得更多的动力学参数，以更有力的数据来说明腐蚀体系，但交流阻抗方法还是存在很多问题的，也存在很多争议！6.其实腐蚀电位的大小可以说明：腐蚀进难易程度；腐蚀电流的大小说明腐蚀的程度及腐蚀过程进行的快慢！7.具体而言：实际试验中极化曲线分为四个区，活性溶解区、过渡钝化区、稳定钝化区、过钝化区。

极化曲线可用实验方法测得。

分析研究极化曲线，是解释金属腐蚀的基本规律、揭示金属腐蚀机理和探讨控制腐蚀途径的基本方法之一。

8.你们讨论的大多是金属电极，那么在金属氧化物电极中的腐蚀过程是指什么呢？？是金属氧化物本身的溶解过程，还是金属氧化物的电还原产物（金属）的腐蚀过程呢？？如氧化锌电极在氢氧化钾溶液中。

请赐教！！9.极化：由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化。

极化曲线：描述电流密度与电极电势之间关系的曲线称作极化曲线极化曲线表示电极电位与极化电流或极化电流密度之间的关系曲线。

阴极极化曲线的测定实验报告一、实验目的本实验旨在通过测定阴极极化曲线，掌握电化学腐蚀的基本概念和原理，了解阴极保护的方法和应用。

二、实验原理1. 电化学腐蚀电化学腐蚀是指金属在电解质溶液中发生的氧化还原反应，导致金属表面受到侵蚀和破坏的过程。

其主要原因是金属表面与溶液中存在的氧、水等物质发生氧化还原反应，形成氧化物或氢离子等产物，导致金属表面失去原有的结构和功能。

2. 阴极保护阴极保护是指通过在金属表面制造一定电位差，使其成为阴极而得到保护。

常用的阴极保护方法有阳极保护、外加电位法和牺牲阳极法。

3. 阴极极化曲线阴极极化曲线是指在一定条件下，测量阴极电位与对数电流密度之间关系得到的曲线。

该曲线可以反映出金属在特定条件下的耐蚀性和防护效果，是电化学腐蚀研究的重要工具之一。

三、实验步骤1. 准备工作（1）清洗试样：将试样用去离子水清洗干净，然后用酒精擦拭干净。

（2）制备电解质：取适量氯化钠和硫酸铜溶解于去离子水中，调节pH值至7左右。

（3）连接电路：将试样与电极连接好，接入电路中。

2. 测定阴极极化曲线（1）先进行开路电位测定，在无外加电压的情况下记录试样的开路电位。

（2）按照一定速率施加外加电压，记录不同外加电压下的阴极电位和对数电流密度。

（3）根据测得的数据绘制阴极极化曲线。

四、实验结果分析通过实验测定得到的阴极极化曲线可以反映出不同条件下金属表面的耐蚀性和防护效果。

一般来说，当阴极保护效果越好时，阴极极化曲线越平稳。

而当金属表面存在缺陷或者阴极保护效果不佳时，曲线会出现明显的波动和突变。

因此，通过对阴极极化曲线的测定和分析，可以评估金属表面的耐蚀性和防护效果，并选择合适的防腐措施进行保护。

五、实验注意事项1. 实验过程中应注意安全，避免触电和化学品溅出。

2. 试样应保持干燥清洁，避免污染和氧化。

3. 电解质的制备应按照一定比例和方法进行，pH值应控制在适宜范围内。

4. 测量数据时应注意记录准确，并进行有效处理和分析。

主题：动电位极化曲线计算腐蚀速率目录1. 动电位极化曲线的概念及原理2. 腐蚀速率的计算方法3. 实际案例分析4. 结论与展望1. 动电位极化曲线的概念及原理动电位极化曲线是一种常用的腐蚀分析方法，它通过测定金属在一定电位范围内的极化曲线，来研究金属的腐蚀行为。

在动电位极化曲线中，横轴表示电位，纵轴表示电流密度。

通过测定金属在极化曲线上的拐点，可以得到金属的腐蚀电位和腐蚀电流密度，进而计算腐蚀速率。

动电位极化曲线的测定可以在自然环境下进行，也可以在实验室中通过电化学方法进行。

通过对动电位极化曲线的分析，可以了解金属在具体环境中的腐蚀行为，为腐蚀预防提供重要参考。

2. 腐蚀速率的计算方法腐蚀速率是描述金属在一定环境条件下腐蚀程度的重要指标。

根据动电位极化曲线的测定结果，可以采用以下方法来计算金属的腐蚀速率。

（1）泊松方程法泊松方程法是一种常用的计算腐蚀速率的方法。

它通过测定金属在不同电位下的动电位极化曲线，并利用泊松方程建立腐蚀速率和电流密度之间的关系，来计算腐蚀速率。

（2）球形极化曲线法球形极化曲线法是一种基于动电位极化曲线的计算腐蚀速率的方法。

它利用金属在球形电极下的动电位极化曲线，通过对曲线的分析，来计算金属的腐蚀速率。

（3）Tafel斜率法Tafel斜率法是一种通过测定金属在不同电位下的动电位极化曲线，利用Tafel斜率和Tafel方程来计算腐蚀速率的方法。

通过对Tafel斜率和Tafel方程的运用，可以较准确地计算金属的腐蚀速率。

3. 实际案例分析以某海洋评台上使用的钢结构为例进行分析，该钢结构在海水中进行了腐蚀测试，得到了相应的动电位极化曲线。

通过对曲线的测定和分析，得到了钢结构在海水中的腐蚀电位和腐蚀电流密度。

根据腐蚀电位和腐蚀电流密度，可以利用上述方法计算钢结构在海水中的腐蚀速率。

通过实际数据的分析和计算，可以较准确地了解钢结构在海水中的腐蚀状况，为相关腐蚀防护措施的制定提供重要参考。

极化曲线年腐蚀速率
极化曲线和年腐蚀速率是描述金属腐蚀行为的两个重要概念。

极化曲线：
极化曲线是一种电化学测量方法，用于描述电极电位与电流之间的关系。

在金属腐蚀过程中，极化曲线可以用来研究金属的腐蚀和防护机制。

通过测量不同时间点的电流和电位，可以获得金属腐蚀速率与电化学参数之间的关系。

极化曲线通常可以通过线性拟合或非线性拟合方法进行处理和分析。

年腐蚀速率：
年腐蚀速率是指金属材料在特定环境条件下，每年被腐蚀的平均速率。

它是一个衡量金属耐蚀性的重要指标，通常以质量损失或厚度损失的形式来表示。

年腐蚀速率可以通过对金属材料进行长期腐蚀试验或现场腐蚀监测来获得。

在实际应用中，年腐蚀速率可以用来评估金属材料的耐久性和使用寿命，并指导防腐措施的选择和应用。

两者关系：
极化曲线和年腐蚀速率之间存在密切的关系。

极化曲线可以用来预测金属在不同环境条件下的年腐蚀速率。

通过比较不同环境下的极化曲线，可以评估不同环境对金属耐蚀性的影响。

此外，年腐蚀速率也可以用来验证和校准极化曲线模型的准确性。

在实际应用中，极化曲线和年腐蚀速率可以结合起来指导金属材料的防腐措施和选材。

总的来说，极化曲线和年腐蚀速率是两个相互关联的概念，它们共同描述了金属腐蚀行为和耐蚀性能。

通过测量和分析这两个参数，可以更好地理解和预测金属在各种环境条件下的腐蚀行为，为防腐措施和选材提供重要的依据。
