说了这么多了，相信你也看了很多资料了，手头应该也有必备的工具了吧！（不要忘了上面讲过几个条件的哦）。
那个单片机究竟有什么功能和作用呢？先不要着急！接下来让我们点亮一个LED（搞电子的应该知道LED是什么吧^_^）我们在单片机最小系统上接个LED,看我们能否点亮它!对了,上面也有好几次提到过单片机最小系统了，所谓单片机最小系统就是在单片机上接上最少的外围电路元件让单片机工作。
一般只须连接晶体、VCC、GND、RST即可，一般情况下，AT89C51的31脚须接高电平。
#include<reg51.h> //头文件定义。
或用#include<at89x51.h>其具体的区别在于：后者定义了更多的地址空间。
//在Keil安装文件夹中，找到相应的文件，比较一下便知！sbit P1_0 = P1 ^ 0; //定义管脚void main (void){while(1){P1_0 = 0;//低电平有效，如果把LED反过来接那么就是高电平有效}}就那么简单，我们就把接在单片机P1_0上的LED点亮了，当然LED是低电平，才能点亮。
因为我们把LED的正通过电阻接至VCC。
P1_0 = 0; 类似与C语言中的赋值语句，即把0 赋给单片机的P1_0引脚,让它输出相应的电平。
那么这样就能达到了我们预先的要求了。
while(1)语句只是让单片机工作在死循环状态，即一直输出低电平。
如果我们要试着点亮其他的LED，也类似上述语句。
这里就不再讲了。
点亮了几个LED后，是不是让我们联想到了繁华的街区上流动的彩灯。
我们是不是也可以让几个LED依次按顺序亮呢？答案是肯定的！其实显示的原理很简单，就是让一个LED灭后，另一个立即亮，依次轮流下去。
假设我们有8个LED分别接在P1口的8个引脚上。
硬件连接，在P1_1--P1_7上再接7个LED即可。
例程如下：#include<reg51.h>sbit P1_0 = P1 ^ 0;sbit P1_1 = P1 ^ 1;sbit P1_2 = P1 ^ 2;sbit P1_3 = P1 ^ 3;sbit P1_4 = P1 ^ 4;sbit P1_5 = P1 ^ 5;sbit P1_6 = P1 ^ 6;sbit P1_7 = P1 ^ 7;void Delay(unsigned char a){unsigned char i;while( --a != 0){for(i = 0; i < 125; i++); //一个; 表示空语句,CPU空转。

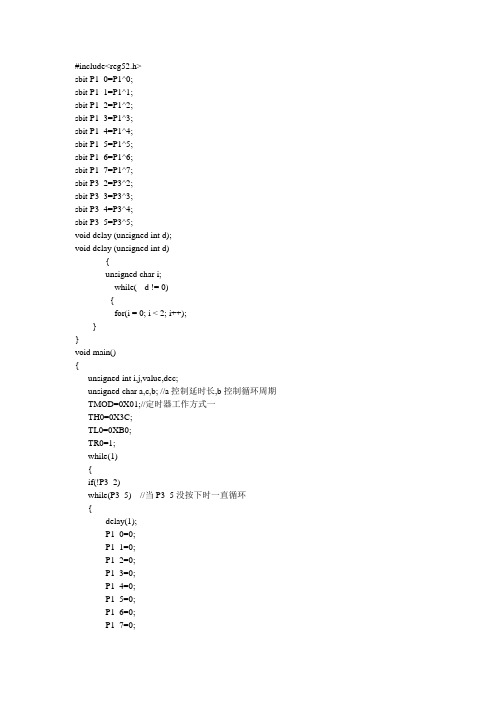

基于单片机AT89C5控制的花样调速流水灯课题设计报告宁波技师学院课程设计报告论文题目花样调速流水灯专业班级学生姓名学号指导教师宁波技师学院电气技术系2013 年9月目录第1章系统设计 (1)1.1 数码管显示方案 (1)1.2 按键输入方案 (1)第2章硬件电路设计 (2)2.1电路原理 (2)2.2系统工作流程 (2)第3章软件设计 (3)3.1系统资源分配 (4)3.2软件模块设计 (6)第四章调试¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨94.1 正常现象¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨104.2出现的故障¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨11第5章总结 (7)参考文献 (7)附录1硬件电路图 (8)附录2软件代码 (14)第1章系统设计1.1 数码管显示方案通常数码管显示有两种方式：动态显示和静态显示。
静态显示的优点是程序简单、显示亮度有保证、单片机CPU的开销小，节约CPU的工作时间。
广西科技大学（筹）课程论文题目：单片机最小系统设计课程：单片机应用综合实习学期：2011-2012-2班级：测控092姓名：黄慧先学号： 200900304065教师：潘盛辉日期：2012.6.29目录1摘要———————————————————1 2任务描述及设计方案————————————2 3硬件设计方案———————————————2 4软件设计方案———————————————7 5系统调试及结果分析————————————7 6结论———————————————————9 7附录———————————————————9 8参考文献—————————————————111.摘要：近年来，随着电子技术和微型计算机的发展，单片机的档次不断提高，起应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到广泛的应用、成为现代电子系统中最重要的智能化的核心部件。
而STC89C52就是其中一种，它是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMO8位微处理器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
关键字：单片机、流水灯需求分析：随着现代社会的发展，人们越来越追求审美和新颖，而流水灯就是其中一种，以前简单的照明工具变得越来越多样化，流水灯的千姿百态恰能给人一种视觉冲击，现在不管大街小巷我们都可以随处可见这种变幻万千的流水灯，而这种流水灯我们可以产用电子电路去设计，我们主要可以用装套控制器和状态译码器来实现灯光的流水效果，但是现在我们可以用单片机STC89C52来实现，因为其相对于电子电路有明显的优越性，控制硬件电路比较简单，软件方面程序也不复杂，因此制作的远离简单，但功能作用并不低于电子电路设计的，由于它的小巧方便、通俗易懂，所以我们往往采用单片机来做流水灯。
2.任务描述及设计方案2.1任务描述设计流水灯控制电路，使连接在该电路上的8个发光二极管按顺序以次闪烁。
（一），点亮第一个发光二级管①// 用位操作点亮第一个发光管.// 适用TX-1C单片机实验板// 晶振为11.0592M#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明void main() //主函数{led1=0; //将单片机P1.0口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。
}②// 用总线操作点亮第一个发光管.// 适用TX-1C单片机实验板// 晶振为11.0592M#include<reg52.h> //52单片机头文件void main() //主函数{P1=0xfe; //将单片机P1口的8个口由高到低分别赋值为11111110while(1); //程序停止在这里，在后面会讲到为什么这样写。
}（二），点亮最后一个发光二级管①// 用位操作点亮最后一个发光管.// 适用TX-1C单片机实验板// 晶振为11.0592M#include<reg52.h> //52单片机头文件sbit led8=P1^7; //单片机管脚位声明void main() //主函数{led8=0; //将单片机P1.7口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。
}②// 用总线操作点亮最后一个发光管.// 适用TX-1C单片机实验板// 晶振为11.0592M#include<reg52.h> //52单片机头文件void main() //主函数{P1=0x7f; //将单片机P1口的8个口由高到低分别赋值为01111111while(1); //程序停止在这里，在后面会讲到为什么这样写。
}（三），二极1,3,5,7管点亮①// 用位操作点亮1,3,5,7发光管.// 适用TX-1C单片机实验板// 晶振为11.0592M#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明sbit led3=P1^2; //单片机管脚位声明sbit led5=P1^4; //单片机管脚位声明sbit led7=P1^6; //单片机管脚位声明void main() //主函数{led1=0; //将单片机P1.0口清零led3=0; //将单片机P1.2口清零led5=0; //将单片机P1.4口清零led7=0; //将单片机P1.6口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。
宁波技师学院课程设计报告论文题目花样调速流水灯专业班级学生姓名学号指导教师宁波技师学院电气技术系2013 年9月目录第1章系统设计 (1)1.1 数码管显示方案 (1)1.2 按键输入方案 (1)第2章硬件电路设计 (2)2.1电路原理 (2)2.2系统工作流程 (2)第3章软件设计 (3)3.1系统资源分配 (4)3.2软件模块设计 (6)第四章调试¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨94.1 正常现象¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨104.2出现的故障¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨11第5章总结 (7)参考文献 (7)附录1硬件电路图 (8)附录2软件代码 (14)第1章系统设计1.1 数码管显示方案通常数码管显示有两种方式：动态显示和静态显示。
静态显示的优点是程序简单、显示亮度有保证、单片机CPU的开销小，节约CPU的工作时间。
但占用I/O口线多，每一个LED都要占用一个I/O口，硬件开销大，电路复杂。
