GCK低压配电柜技术参数GCK低压抽出式配电柜适用于交流50Hz，660V及以下的三相五线制输配电系统。
作为电力系统的发电厂、变电站、工旷企业和高层建筑中受电、馈电、照明及电动机控制之用。
该产品符合IEC439—1《低压成套开关设备和控制设备》；—1997《低压成套开关设备和控制设备第一部分，型式试验和部分型式试验成套设备》和ZBK36001-89《低压抽出式成套开关设备》标准。
GCK低压抽出式配电柜，采用先进的拼装结构和组合单元，抽出式组合单元叠装于封闭的金属柜体隔室内，其防护等级为IP30，具有安全、可靠、紧凑、方便、灵活等优点。
GCK低压配电柜，具有专用的计量柜，能够满足供电系统对低压计量的要求。
GCK低压配电柜，具有专用的静电电容器柜，作为补偿无功功率之用。
【正常使用条件】1、周围空气温度不高干+40℃，不低于-5℃，且24小时内其平均温度不高于+35℃。
2、空气清洁，相对湿度在最高温度+40℃时，不超过50％；在较低温度时，允许有较高的湿度，例如：+20℃时为90％；允许由于温度变化可能会产生的凝露。
3、海拔高度不超过2000m。
【外型安装尺寸】【结构特点】柜体结构：GCKl低压抽出式配电柜为全拼装式组合结构，基本骨架采用专用型材拼装而成，柜体骨架、零件外形尺寸以及开孔尺寸均按基本模数E=20mm变化。
由于框架的所有结构均以螺钉紧固连接而成，避免了焊接变形和应力，提高了精度。
每一个柜体分隔成三部分，即顶部可供水平母线贯穿的主母线室，前面部分用隔板分隔成若干个功能单元小室，组合后高度为1760mm，后面部分为电缆室，室内装有支架，用于敷设进出电缆。
抽出式功能单元的小室后面设置了垂直母线，垂直母线利用分支母线和水平母线联接，每个抽出式功能单元，在接通位置与垂直母线联接。
柜顶装有通风窗的金属封板；顶部需进出线时，则采用绝缘封板，底部为金属封板，在上面冲有敲落孔，以利电缆进出。
抽出式系统结构：每个功能单元的电器元件均安装在一个抽屉上，可使整个单元脱离柜体，维修安全、方便。

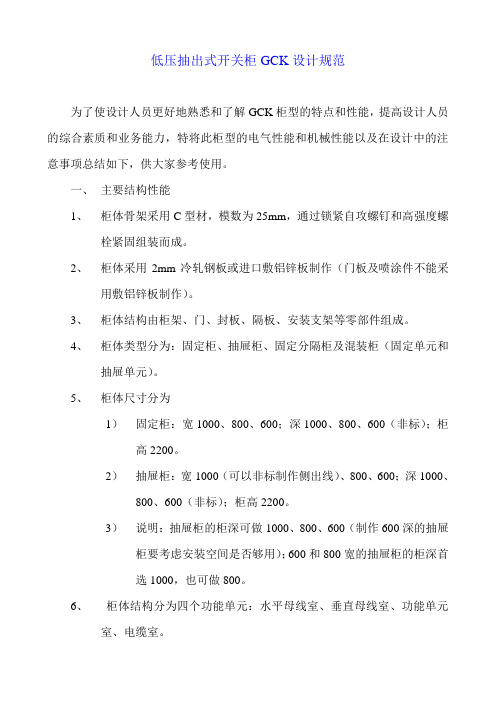

低压抽出式开关柜GCK设计规范为了使设计人员更好地熟悉和了解GCK柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。
一、主要结构性能1、柜体骨架采用C型材，模数为25mm，通过锁紧自攻螺钉和高强度螺栓紧固组装而成。
2、柜体采用2mm冷轧钢板或进口敷铝锌板制作（门板及喷涂件不能采用敷铝锌板制作）。
3、柜体结构由柜架、门、封板、隔板、安装支架等零部件组成。
4、柜体类型分为：固定柜、抽屉柜、固定分隔柜及混装柜（固定单元和抽屉单元）。
5、柜体尺寸分为1）固定柜：宽1000、800、600；深1000、800、600（非标）；柜高2200。
2）抽屉柜：宽1000（可以非标制作侧出线）、800、600；深1000、800、600（非标）；柜高2200。
3）说明：抽屉柜的柜深可做1000、800、600（制作600深的抽屉柜要考虑安装空间是否够用）；600和800宽的抽屉柜的柜深首选1000，也可做800。
6、柜体结构分为四个功能单元：水平母线室、垂直母线室、功能单元室、电缆室。
7、功能单元隔离形式：部分隔离。
8、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。
9、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。
二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：630~3150Af、垂直母线额定电流：1500Ag、水平母线额定短时耐受电流（1S）：30KA、50KA（热稳定）h、水平母线额定峰值耐受电流：65KA、105KA（动稳定）i、垂直母线额定短时耐受电流（1S）：30KA~、50KA（热稳定）j、垂直母线额定峰值耐受电流：65KA、105KA（动稳定）k、外壳防护等级：IP30、IP40l、过电压等级：IVm、污染等级：3n、母线系统可采用三相四线、三相五线o、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、PC柜、MCC柜、电容柜、计量柜、母线转接柜（PC柜和MCC柜统称为馈电柜）。
GCK 低压抽出式开关柜
产品说明：
一、用途
GCK低压抽出式开关柜（以下简称开关柜）用于电站、石油化工、冶金轧钢、轻纺等工业企业中，作为三相交流50~60Hz 、电压380V 及以下电力系统的配电和电动机集中控制之用。
本开关柜符合GB7251.1 《低压成套开关设备和控制设备第一部分》及JB T9961《低压抽出式成套开关设备》等国家专业标准，并符合IEC439-l等国际专业标准。
二、型号说明
三、使用环境
周围空气温度不高于+40℃，且24h 内平均温度不高于
+35℃，不低于-5℃；
空气清洁相对湿度在最高温度+40℃时不超过50%，在较低
温度时允许有较高的相对湿度，如+20℃时为90%；
海拔高度不超过2000m；
污染等级3；
开关柜适用于以下温度运输和储存：-25℃~+55℃；在短时间内（不超过24h）不超过+70℃；
（若上述使用条件不能满足时，应由用户和制造厂协商解决。
）四、分类方式及主要技术指标
按用途分为：
受电柜、联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜、计量柜、转接柜。
主要技术指标：。
0.4kV低压GCK开关柜技术规范书1.技术标准GCK型低压抽出式开关柜是由我公司从天传所引进的技术，该装置符合国情，具有较高的技术性能指标，造价相对较低，能够适应电力市场发展需要并可与国内市场现有引进产品竞争的低压抽出式开关柜。
1.1GCK型低压抽出式开关柜（以下简称装置）设计依据下列标准。
1.1.1 GB7251－1997 低压成套开关设备和控制设备1.1.2 GB9466－1988 低压成套开关设备基本试验方法1.1.3 GB4942.2－1993 低压电器外壳防护等级1.1.4 GB3047.1－1995 高度进制为20mm面板、架和框的基本尺寸系列1.1.5 GB762－1996 标准电流1.1.6 GB/8582－2000 电工、电子设备机械结构术语1.1.7 GB156－1993 标准电压1.1.8 JB/T9661-1999 低压抽出式成套开关设备2.使用范围和用途装置适用于交流380V及660V系统和异步电动机的控制设备，适用于厂矿、医院建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成配电自动控制系统。
3.技术性能和特点3.1主要技术参数3.1.1额定工作电压3.1.1.1主电路：380V（660V）3.1.1.2辅助电路：交流220V 380V 直流110V 220V3.1.2额定绝缘电压主电路额定绝缘电压为660V3.1.3额定频率：50Hz3.1.4额定电流3.1.4.1水平母线额定工作电流≤2500A3.1.4.2垂直母线额定工作电流800A3.1.5装置内母线额定短时耐受电流为15kA、30kA、50kA（1S）3.1.6装置内母线额定峰值耐受电流36kA、63kA、105kA。
3.2结构特点GCK型低压抽出式开关柜系全组合装置，它由柜体和功能单元组成。
3.2.1柜体该装置的柜体有2200（高）×800（宽）×1000（深）、2200（高）×800（宽）×500（深）和2200（高）×600（宽）×1000（深）三种，前一种JX型进线柜，后二种用于KD型控制柜，无论哪种柜体，其骨架均采用薄壁型钢管借助特制的联结件用紧固件组合而成，具有重量轻、强度高的特点。
开关柜技术规范GCS低压开关柜技术规范1.使用范围（包括环境条件、使用条件）1.1 环境条件1、气温室内最高气温 40℃室内最低气温 -20℃2、海拔高度：≤1500m；3、湿度及污秽：日平均相对湿度：不大于95%月平均相对湿度：不大于90%。
污秽等级：Ⅱ级4、地震烈度Ⅶ度；5、周围空气应不受腐蚀性气体、水蒸汽明显污染。
6、无经常性剧烈振动.2. 设计、制造、检验和验收遵循的标准、规范2.1 适用技术标准:1、IEC144-63 低压开关柜和控制设备外壳的防护等级2、IEC157/1 低压断路器3、IEC269 低压熔断器4、IEC282-1 限流熔断器5、IEC73-84 指示灯和按钮颜色6、IEC391-72 绝缘导线标志7、IEC445-73 用字母数字符号识别电气接线端子和接线标记统一系统的通用原则8、IEC446-73 用颜色鉴别绝缘导线和裸导线9、IEC757-83 颜色标示符号10、IEC60439.1-1999 低压成套开关设备和控制设备11、GB7251-1997 低压成套开关设备和控制设备12、JB-T9661-1999 低压抽出式成套开关设备上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
3 .设计要求开关柜技术参数：额定工作电压：380V额定频率：50Hz相数：三相（三相五线制）额定电流：母线按设计图纸额定绝缘电压：≥660V工频耐受电压： 42kV雷电冲击耐受电压： 75kV额定短时耐受电流（1s）：水平母线100kA 垂直母线50kA柜体结构国标的GCS系列柜中采用。
柜内配置详见设计图纸及设计说明，柜体高度符合要求，其它尺寸按照设计要求。
柜体采用优质冷轧钢板，板厚2mm 以上。
柜体表面采用酸洗、静电喷涂技术，颜色机色、所有铭牌均为铜或不锈钢制。

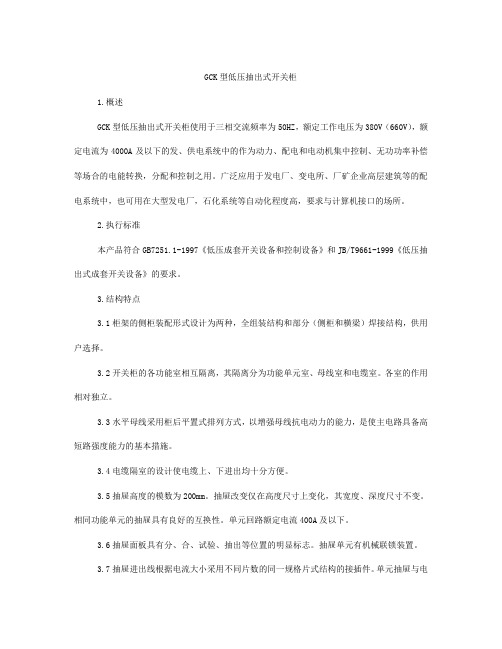

GCK型低压抽出式开关柜
1.概述
GCK型低压抽出式开关柜使用于三相交流频率为50HZ，额定工作电压为380V（660V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿等场合的电能转换，分配和控制之用。
广泛应用于发电厂、变电所、厂矿企业高层建筑等的配电系统中，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
2.执行标准
本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
3.结构特点
3.1柜架的侧柜装配形式设计为两种，全组装结构和部分（侧柜和横梁）焊接结构，供用户选择。
3.2开关柜的各功能室相互隔离，其隔离分为功能单元室、母线室和电缆室。
各室的作用相对独立。
3.3水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
3.4电缆隔室的设计使电缆上、下进出均十分方便。
3.5抽屉高度的模数为200mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
3.6抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元有机械联锁装置。
3.7抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
单元抽屉与电
缆室的转接按电流分楼采用相同尺寸棒或管式结构ZJ-1型转接件。
1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
其它技术文件，我方满足招标方要求。
技术响应文件0.4KV低压开关柜（GCK低压抽出式成套开关设备）1、适用范围本技术文件适用于0.4kV低压开关柜的订货，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、参考标准GB7251-2005 《低压成套开关设备与控制设备》GB2681-1981 《电工成套装置中的导线颜色》GB2682-1981 《电工成套装置中的指示灯和按钮的颜色》GB4208-1993 《外壳防护等级》3、工作条件3．1环境温度：－35℃~＋40℃，日平均温度不高于＋35℃；3．2海拔高度：不超过2000m；3．3相对湿度：日均值不大于95％，月均值不大于90％；3．4抗震强度：不超过8级；3．5设备应安装在没有火灾爆炸危险、严重污染化学腐蚀及剧烈振动和冲击的地方。
4、主要技术参数4．1开关柜主要技术参数：额定电压：380V绝缘电压：660V额定电流：630~3200A额定频率：50Hz额定短时耐受电流：30~80kA额定峰值耐受电流：63~175kA工频短时耐受电压：2500V/1min水平母线额定电流：630~3200A；垂直母线额定电流：300~1000A；外壳防护等级：IP40。
4．2 技术要求4.2.1 辅助电路方案：辅助电路的设计以设计院图纸为准。
4.2.2 主母线：额定电流在1600A及以下时采用单铜排母线；额定电流在1600A以上时采用双铜排母线，母线采用通长镀锡工艺处理。
5、结构特点：5.1该柜的主构架采用8MF型钢，构架采用部分焊接式拼装结构形式，主构架上均有安装模数孔E=20mm。
具有足够的强度和刚度，能承受设备内外主电路短路时的电动力和热效应，同时能抵抗运输、安装过程中产生的应力，防止变形。
5.2 抽屉单元按标准模数设计，尺寸相同单元的抽出部件能互换。
5.3 柜体所有钢结构均经过酸洗、磷化等防腐处理，柜体颜色任选。
5.4 该柜结构布置合理，各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。
开关柜技术规范GCS低压开关柜技术规范1.使用范围（包括环境条件、使用条件）1.1 环境条件1、气温室内最高气温 40℃室内最低气温 -20℃2、海拔高度：≤1500m；3、湿度及污秽：日平均相对湿度：不大于95%月平均相对湿度：不大于90%。
污秽等级：Ⅱ级4、地震烈度Ⅶ度；5、周围空气应不受腐蚀性气体、水蒸汽明显污染。
6、无经常性剧烈振动.2. 设计、制造、检验和验收遵循的标准、规范2.1 适用技术标准:1、IEC144-63 低压开关柜和控制设备外壳的防护等级2、IEC157/1 低压断路器3、IEC269 低压熔断器4、IEC282-1 限流熔断器5、IEC73-84 指示灯和按钮颜色6、IEC391-72 绝缘导线标志7、IEC445-73 用字母数字符号识别电气接线端子和接线标记统一系统的通用原则8、IEC446-73 用颜色鉴别绝缘导线和裸导线9、IEC757-83 颜色标示符号10、IEC60439.1-1999 低压成套开关设备和控制设备11、GB7251-1997 低压成套开关设备和控制设备12、JB-T9661-1999 低压抽出式成套开关设备上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
3 .设计要求开关柜技术参数：额定工作电压：380V额定频率：50Hz相数：三相（三相五线制）额定电流：母线按设计图纸额定绝缘电压：≥660V工频耐受电压： 42kV雷电冲击耐受电压： 75kV额定短时耐受电流（1s）：水平母线100kA 垂直母线50kA柜体结构国标的GCS系列柜中采用。
柜内配置详见设计图纸及设计说明，柜体高度符合要求，其它尺寸按照设计要求。
柜体采用优质冷轧钢板，板厚2mm 以上。
柜体表面采用酸洗、静电喷涂技术，颜色机色、所有铭牌均为铜或不锈钢制。
国网**供电公司****供配电工程0.4kV低压开关柜技术规范书***供电局设计院*年*月*日目录一、通用部分............................. 错误!未定义书签。
1.总则................................... 错误!未定义书签。
1.1 一般规定......................... 错误!未定义书签。
1.2 供方应提供的资格文件............ 错误!未定义书签。
1.3 适用范围......................... 错误!未定义书签。
1.4 对设计图纸、说明书和试验报告的要求错误!未定义书签。
1.5 标准和规范....................... 错误!未定义书签。
1.6 供方必须提交的技术参数和信息..... 错误!未定义书签。
1.7 安装、调试、性能试验、试运行和验收错误!未定义书签。
2.技术服务............................... 错误!未定义书签。
2.1 概述............................. 错误!未定义书签。
2.2 任务和责任....................... 错误!未定义书签。
2.3 工厂检验和监造................... 错误!未定义书签。
二、专用部分 (2)1.工程概况 (2)2.使用条件 (2)3.货物需求及供应范围一览表 (4)4.结构要求 (4)5.技术参数和性能要求 (14)二、补充部分 (25)二、专用部分1.工程概况1.1工程规模：新装低压抽屉柜10台，本成套厂家负责AA3两台1.2电力系统情况：接地型式：TN-S额定电压：0.38/0.22kV额定绝缘电压：0.66kV额定频率：50Hz水平母线额定电流：3200A额定峰值耐受电流 105（176）KA额定短时耐受电流 50（80KA）1.3各种电气设备回路电压电气设备控制、保护、信号回路电压AC220V；在上述数值的80%～120%范围内，各种电气设备动作准确可靠；断路器的合闸电压在上述数值的85%～110%范围内能关合额定关合电流；在上述数值的75%～110%范围内能在无负荷情况下关合；断路器的并联跳闸电压在上述数值的70%～110%范围内能可靠分闸；所有电子设备和继电器在高次谐波电压畸变率不大于8%的条件下能正常运行。
GCS产品技术规范书低压开关柜技术规范书1.产品概述GCS型低压抽出式开关柜(以下简称装置)是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS 型低压抽出式开关柜联合设计组完成设计和研制（技术转让合同），目前在全国范围内已得到广泛肯定和选用。
2.适用范围2.1装置适用于高层建筑、发电厂、变电所、石油化工部门、厂矿企业等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
2.2在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
2.3装置是根据电力部主管上级、广大用户和设计部门的要求为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
3.环境条件3.1周围空气温度不高于＋45℃，不低于－5℃（低于此温度，加装加热器），24小时内平均温度不得高于＋35℃，超过时，需根据实际情况降容运行。
3.2户内使用，使用地点的海拨高度最高为2000m。
3.3周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度，如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.4装置安装时与垂直面的倾斜度最大为5%，且整组柜列相对平整偏差符合（GBJ232-82标准）。
3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所，地震烈度小于8级。
3.6水平地震加速度：0.2g，垂直地震加速度：0.1g4.符合的标准GB9466-88 低压成套开关设备基本试验方法IEC439 NEMA ICS-322 低压开关电器和控制电器组成的成套设备标准GB7251-97 低压成套开关设备国家标准ZBK36001-89 低压抽出式成套开关设备专业标准IEC-437 低压成套开关设备及控制设备GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150-91 电气装置安装工程电气设备交换试验标准GB4942.2 低压电器外壳防护等级IEC529 外壳防护等级IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和非绝缘导体的色标IEC73 指标灯和按钮的色标IEC947-1 总则IEC947-2 断路器IEC947-3 开关、隔离开关、负荷开关IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、自动控制元件5.基本电气参数5.1型号：GCS5.2额定电压：主电路AC 400V5.3额定绝缘电压：AC 660 (1000)V5.4水平母线额定电流：100A~5000A5.5垂直母线额定电流：1000A5.6额定频率：50Hz5.7母线额定短时耐受电流(1S)：80KA5.8母线额定峰值耐受电流：176KA5.9工频耐压（1min）：2500V5.10辅助电路额定电压：AC220V5.11防护等级：IP406.电气性能6.1主电路方案6.1.1装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
0.4kV低压GCK开关柜
技
术
规
范
书
1.技术标准
GCK型低压抽出式开关柜是由我公司从天传所引进的技术，该装置符合国情，具有较高的技术性能指标，造价相对较低，能够适应电力市场发展需要并可与国内市场现有引进产品竞争的低压抽出式开关柜。
1.1GCK型低压抽出式开关柜（以下简称装置）设计依据下列标准。
1.1.1 GB7251－1997 低压成套开关设备和控制设备
1.1.2 GB9466－1988 低压成套开关设备基本试验方法
1.1.3 GB494
2.2－1993 低压电器外壳防护等级
1.1.4 GB3047.1－1995 高度进制为20mm面板、架和框的基本尺寸系列
1.1.5 GB762－1996 标准电流
1.1.6 GB/8582－2000 电工、电子设备机械结构术语
1.1.7 GB156－1993 标准电压
1.1.8 JB/T9661-1999 低压抽出式成套开关设备
2.使用范围和用途
装置适用于交流380V及660V系统和异步电动机的控制设备，适用于厂矿、医院建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成配电自动控制系统。
3.技术性能和特点
3.1主要技术参数
3.1.1额定工作电压
3.1.1.1主电路：380V（660V）
3.1.1.2辅助电路：交流220V 380V 直流110V 220V
3.1.2额定绝缘电压
主电路额定绝缘电压为660V
3.1.3额定频率：50Hz
3.1.4额定电流
3.1.
4.1水平母线额定工作电流≤2500A
3.1.
4.2垂直母线额定工作电流800A
3.1.5装置内母线额定短时耐受电流为15kA、30kA、50kA（1S）
3.1.6装置内母线额定峰值耐受电流36kA、63kA、105kA。
3.2结构特点
GCK型低压抽出式开关柜系全组合装置，它由柜体和功能单元组成。
3.2.1柜体
该装置的柜体有2200（高）×800（宽）×1000（深）、2200（高）×800（宽）×500（深）和2200（高）×600（宽）×1000（深）三种，前一种JX型进线柜，后二种用于KD型控制柜，无论哪种柜体，其骨架均采用薄壁型钢管借助特制的联结件用紧固件组合而成，具有重量轻、强度高的特点。
门、侧板、顶板、后盖板和柜体的表面处理均采用环氧粉未静电喷粉，具有涂层均匀、附着力强的特点。
柜体功能单元小室的隔板和其它安装支件均采用镀锌钝化表面处理，因而，充分保障了整个柜体导电的连续性并具有良好的保护性能。
3.2.2功能单元
a、JX型进线柜的单元选用固定式或抽屉式ME型、3WE型、HA
型及其它多种万能式断路器，具有结构先进、互换性强等特点。
断路器的分断能力和保护功能，可以根据客户要求选择，可选型强。
b、母联开关也采用与JX型进线柜相同的功能单元，根据用户选择做成自动投入或手动投入的方式。
c、KD型控制柜的功能单元采用薄钢板冲压成型组装而成，全部零件均经镀锌钝化处理，呈抽屉状。
它由抽屉基本骨架、电器元件及其安装支件、断路器操作机构（假如有的话）和测量控制板组成，抽屉基本骨架由顶盖和上推进机构、底板、下推进机构、一次进线插头、一次出线插头、二次插头组成。
借助推进机构的左拨和右拨，可使功能单元抽出和插入，一次进线、出线插头和二次插头随之断开或接通。
由于巧妙地利用杠杆原理，因此，将其抽出与插入的操作力是极小的。
注：功能单元占其小室的高度为400mm及以下者没有顶盖和上推进机构。
d、垂直母线室
垂直母线室由其左右封板、面板、隔板、活门和垂直母线组成，其活门能随一次进线触头或抽出时开启和闭合，以达到规定的防护等级。
e、电缆室
一次出线插头置于功能单元室内。
用软电线或电缆穿过电缆室与功能单元室间隔板插至置于电缆室内的特制接线座上，以方便用户接线。
接线座上尚有可拆装的透明防护罩。
3.2.4功能单元
3.2.
4.1在主开关分断的情况下，即使主电路带电，也能用于直接或借助工具安全地将功能单元抽出或插入。
3.2.
4.2功能单元应有三个明显的位置：连接位置、试验位置、分离位置。
3.2.
4.2.1当功能单元处于连接位置，主开关处于分断位置时，亦可视为试验位置。
3.2.
4.2.2位置指示可采用位置指示牌、也可借助操作机构的不同位置加以识别。
3.2.
4.3功能单元在
5.5.2条中的三个位置都应有机械定位装置，不允许因外力的作用而从一个位置移到另一个位置。
3.2.
4.4功能单元的主电路和辅助电路的隔离接插件（包括进线和出线）应跟随功能单元自动地接通分离。
3.2.
4.5相同规格的功能单元应具有互换性，即使是在短路事故发生后，其互换性也不能破坏。
3.2.
4.6功能单元的抽出机构应能进行不少于100次的机械寿命试验。
试验后仍满足
5.5.3、5.5.5条的要求和5.7.2条的间隔距离的要求。
若断路器是抽出式的，则不在装置上进行此项试验。
3.2.
4.7功能单元上安装的保护电路连接插头的动作程序应该是：
3.2.
4.7.1当主电路隔离插件与带电导体连接之前，保护电路连接插头与外壳的保护导体接通。
3.4.2.7.2当主电路隔离插件与带电导体分离后，保护电路连接插头才允许与外壳的保护导体分离。
3.2.5联锁
3.2.5.1为了确保操作程序以及维修时的人身安全，装置都应具备联锁机构。
3.2.5.2当装置具有二个进线单元时，根据系统运行地需要，应能提供二个进线开关操作的相互联锁，联锁装置可以是机械的，也可以是电气的。
3.2.5.3馈电单元和电动机控制单元与单元门设置机械联锁。
当主开关（熔断器式刀开关或断路器）处于分断时，门才能打开，否则门打不开。
3.2.5.4只有在主开关（熔断器）处于分断位置时，功能单元才能抽出式或插入。
3.2.5.5如果在一个功能单元之中装有二条电路形成一个双馈电或双电动机控制单元之时，则每个电路的主开关都应与门联锁。
3.2.5.6为了防止未经允许的操作，主开关的操作机构应能使用挂锁将主开关锁在分断位置上。
3.2.5.7当特殊需要时，可设置一个解锁机构以便使主开关处于接通位置时，也能将门打开。
3.2.6防护性能特点
在电路设计中，操作电源可采用电气隔离措施（加隔离变压器）。
在机械设计中注重了外壳和各隔室之间的防护等级的设计，达到了IEC529和GB4208中规定的IP40的要求，特设了中性线（N）线和保护接地线（PE 线），这些都为安装维修和操作人员的人身安全提供了可靠的保证。
3.3电气间隙、爬电距离和间隔距离
3.3.1电气间隙与爬电距离
3.3.1.1主母线、垂直母线、分支母线和主电路连接件带电部件之间及其接
地金属构件之间的爬电距离和电气间隙大于等于20mm。
3.3.1.2母线连接和电气元件进出线端子间某些部分达不到5.7.1.1的规定时允许采用包扎绝缘的措施，但不应低于下表规定：
当采用绝缘母线时允许缩小电气间隙和爬电距离。
3.3.2间隔距离
3.3.2.1按GB7251.1第7.1.2.2条规定。
3.3.2.2功能单元处于分离位置时，它的主电路接插件裸露带电部件与垂直母线或静触头的间隔距离应不小于25mm。
即使机械寿命后亦应保持此距离。
4.制造与检测
4.1装置的制造
4.1.1装置制造可依据主电路方案设计的总装图求和制造规范进行。
4.1.2辅助电路可参照辅助电路图选择进行。
4.2装置的检测
4.2.1出厂检测按GB7251.1《低压成套开关设备和控制设备》的第8.3条和JB/T9661《低压抽出式成套开关设备》第7.3条的有关要求进行。
4.2.2型式试验检测由定点试验站按照GB7251.1《低压成套开
关设备和控制设备》的第8.2条和JB/T9661《低压抽出式成套开关设备》的要求进行。
5．安装运输
出厂产品提供完备的出厂检验报告、使用说明书、二次接线图纸及附件备品备件清单，同时对产品进行可靠包装，防雨、防水、防止油漆刮伤，同时防止了装置在运输过程中可能出现的变形问题，也方便用户的工程安装。
产品运抵现场后首先按照GBJ232检查开箱验收，按产品说明书图示尺寸打孔，然后将产品起吊就位，安装于水平槽钢基础上，槽钢的直线度不大于千分之一，全长直线度不大于5mm，再放入膨胀螺栓调整好后拧紧，也可以直接进行焊装，最后用随产品提供的母线连接板，将各柜体间的水平母线按设计系统图联结好，借好二次电缆，安装工作完毕。
