变压器油光声光谱在线监测系统

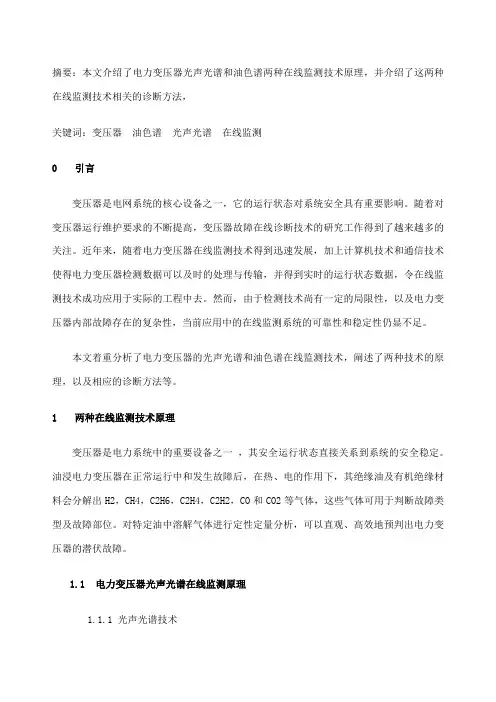

摘要：本文介绍了电力变压器光声光谱和油色谱两种在线监测技术原理，并介绍了这两种在线监测技术相关的诊断方法，关键词：变压器油色谱光声光谱在线监测0引言变压器是电网系统的核心设备之一，它的运行状态对系统安全具有重要影响。

随着对变压器运行维护要求的不断提高，变压器故障在线诊断技术的研究工作得到了越来越多的关注。

近年来，随着电力变压器在线监测技术得到迅速发展，加上计算机技术和通信技术使得电力变压器检测数据可以及时的处理与传输，并得到实时的运行状态数据，令在线监测技术成功应用于实际的工程中去。

然而，由于检测技术尚有一定的局限性，以及电力变压器内部故障存在的复杂性，当前应用中的在线监测系统的可靠性和稳定性仍显不足。

本文着重分析了电力变压器的光声光谱和油色谱在线监测技术，阐述了两种技术的原理，以及相应的诊断方法等。

1两种在线监测技术原理变压器是电力系统中的重要设备之一，其安全运行状态直接关系到系统的安全稳定。

油浸电力变压器在正常运行中和发生故障后，在热、电的作用下，其绝缘油及有机绝缘材料会分解出H2，CH4，C2H6，C2H4，C2H2，CO和CO2等气体，这些气体可用于判断故障类型及故障部位。

对特定油中溶解气体进行定性定量分析，可以直观、高效地预判出电力变压器的潜伏故障。

1.1电力变压器光声光谱在线监测原理1.1.1光声光谱技术光声光谱(Photo-acoustic spectrometry) 技术是基于光声效应来检测吸收物体积分数的一种光谱技术。

该技术的优势为：①可实现非接触性检测，对气体无消耗；②无需分离气体，不同气体的成分和含量可直接通过光谱分析确定；③各器件的性能稳定，可实现在长期使用中免维护；④能够对气体吸收光能的大小进行直接测量，且比傅里叶红外光谱技术灵敏度更高；⑤测量的精度高，范围广，同时检测速度快,具有重复性和再现性。

一般情况下，多数气体分子的无辐射跃迁主要处于红外波段，因而光声光谱技术对气体的定性定量分析，是通过对气体对相应于特征吸收峰的特定波长红外光的吸收量的测量来实现的。

变压器油色谱在线监测系统的应用分析变压器油色谱在线监测系统是一种用于监测变压器油中化学成分变化的技术。

它通过分析变压器油中的气体和溶质，可以及时检测到变压器内部故障或异常情况，提前采取维修或更换的措施，从而保证变压器的正常运行。

下面将对变压器油色谱在线监测系统的应用进行分析。

首先，变压器油色谱在线监测系统可以实现实时监测。

传统的变压器油检测方法通常需要将油样送至实验室进行分析，时间周期较长，无法及时获得检测结果。

而变压器油色谱在线监测系统可以直接在变压器设备内部进行监测，实时获取数据，并通过报警系统提醒运维人员。

这样可以及时掌握变压器工作情况，减少故障的发生。

其次，变压器油色谱在线监测系统可以实现多种故障的检测。

变压器内部可能存在多种故障，如放电、过热、短路等。

这些故障会导致油中的气体和溶质成分发生变化，通过变压器油色谱在线监测系统的分析，可以判断出故障类型和严重程度。

同时，系统还可以对油样中的微量故障进行检测，提前发现潜在的问题，避免严重故障的发生。

另外，变压器油色谱在线监测系统具有较高的准确性和可靠性。

该系统使用先进的色谱分析技术，可以对油样中的不同成分进行定量和定性分析，准确判断其含量。

同时，系统采用高灵敏度的传感器，可以检测到很低浓度的气体和溶质，提高了故障的检测率。

此外，系统还可以对油样进行连续监测，实时跟踪变压器油的变化情况，帮助判断问题的严重程度。

此外，变压器油色谱在线监测系统具有自动化和智能化的特点。

系统通过传感器实时采集数据，并通过数据处理和分析算法进行判断和预测。

系统还可以与变压器智能监控系统进行联动，实现故障的自动诊断和报警。

这大大降低了运维人员的工作负担，提高了监测的效率和准确性。

最后，变压器油色谱在线监测系统的应用有助于延长变压器的使用寿命。

通过及时检测变压器油中的化学成分变化，可以避免油中污染物的积累和变压器内部故障的进一步发展，延长变压器的寿命。

同时，系统还可以提供变压器的工作状态和油质情况的统计数据，供运维人员参考和分析，优化变压器的使用和维护方案。

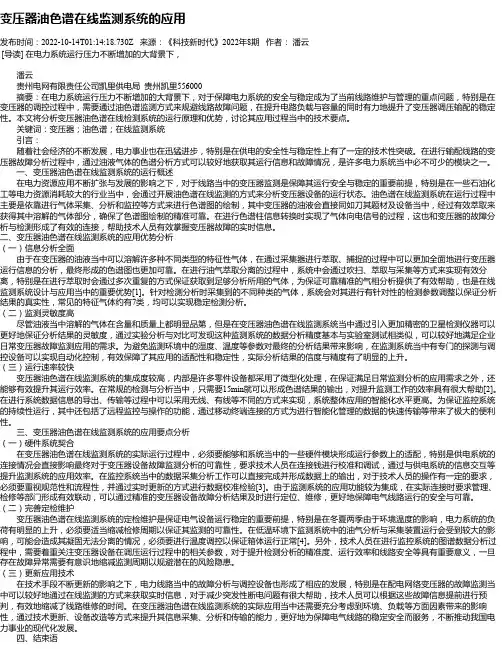

变压器油色谱在线监测系统的应用发布时间：2022-10-14T01:14:18.730Z 来源：《科技新时代》2022年8期作者：潘云[导读] 在电力系统运行压力不断增加的大背景下，潘云贵州电网有限责任公司凯里供电局贵州凯里556000摘要：在电力系统运行压力不断增加的大背景下，对于保障电力系统的安全与稳定成为了当前线路维护与管理的重点问题，特别是在变压器的调控过程中，需要通过油色谱监测方式来规避线路故障问题，在提升电路负载与容量的同时有力地提升了变压器调压输配的稳定性。

本文将分析变压器油色谱在线检测系统的运行原理和优势，讨论其应用过程当中的技术要点。

关键词：变压器；油色谱；在线监测系统引言：随着社会经济的不断发展，电力事业也在迅猛进步，特别是在供电的安全性与稳定性上有了一定的技术性突破。

在进行输配线路的变压器故障分析过程中，通过油液气体的色谱分析方式可以较好地获取其运行信息和故障情况，是许多电力系统当中必不可少的模块之一。

一、变压器油色谱在线监测系统的运行概述在电力资源应用不断扩张与发展的影响之下，对于线路当中的变压器监测是保障其运行安全与稳定的重要前提，特别是在一些石油化工等电力资源消耗较大的行业当中，会通过开展油色谱在线监测的方式来分析变压器设备的运行状态。

油色谱在线监测系统在运行过程中主要是依靠进行气体采集、分析和监控等方式来进行色谱图的绘制，其中变压器的油液会直接同如刀其题材及设备当中，经过有效萃取来获得其中溶解的气体部分，确保了色谱图绘制的精准可靠。

在进行色谱柱信息转换时实现了气体向电信号的过程，这也和变压器的故障分析与检测形成了有效的连接，帮助技术人员有效掌握变压器故障的实时信息。

二、变压器油色谱在线监测系统的应用优势分析（一）信息分析全面由于在变压器的油液当中可以溶解许多种不同类型的特征性气体，在通过采集器进行萃取、捕捉的过程中可以更加全面地进行变压器运行信息的分析，最终形成的色谱图也更加可靠。

ES-Y102变压器油色谱在线监测系统产品说明书福州亿森电力设备有限公司目录1、前言..................................................................错误！未定义书签。

2、产品简介 (6)3、系统组成 (6)4、工作原理 (7)5、技术特点 (8)6、技术参数 (10)7、装置安装 (11)8、在线分析及故障诊断专家系统软件 (12)1、基本介绍ES-2010油色谱在线监测系统是集控制、测量分析技术于一体的精密设备，对变压器等油浸电力设备进行在线监测，及在线及时准确检测出绝缘油中溶解的各种故障特征气体浓度及变化趋势，这些气体包括氢气、一氧化碳、甲烷、乙烷、乙烯、乙炔等。

ES-2010油色谱在线监测系统能够快速准确的进行油色谱分析，实现完全在线监测油浸式电力设备的运行信息，为变压器等油浸电力设备的长期稳定运行提供了可靠保证。

2主要特点编辑1、独特的内置油循环系统2、世界最先进的真空脱气方式3、专用复合色谱柱4、高灵敏度的气敏传感器ES-20105、高精度恒温控制系统6、最新诊断技术7、先进的数据处理算法3产品简介编辑系统组成：系统由前端脱气装置（ESTAM-sp）、数据处理器(ESTAM-sm)和系统分析管理软件(ESTAM-st)三部分组成系统特点：◆油气分离采用一体化气室，密封性能好◆高性能渗透膜抗压力强、平衡快、使用寿命长◆数据采集器可自动检测并储存多天的检测数据，主控计算机随时实施数据上传◆系统数据处理软件实现数据自动上传、自动捕峰、自动出峰增益和自动故障诊断◆系统数据通讯支持TCP/IP网络协议，可实现远程检测诊断和系统远程维护◆系统检测前端小，便于维护和现场安装◆全汉化软件系统，界面友好、操作方便在线油色谱检测系统技术参数：电力变压器是电力系统重要的运行设备之一，它的正常运行与否对电网安全运行影响很大。

从事故分析来看，很多事故是局部故障扩大引起的突发事故。

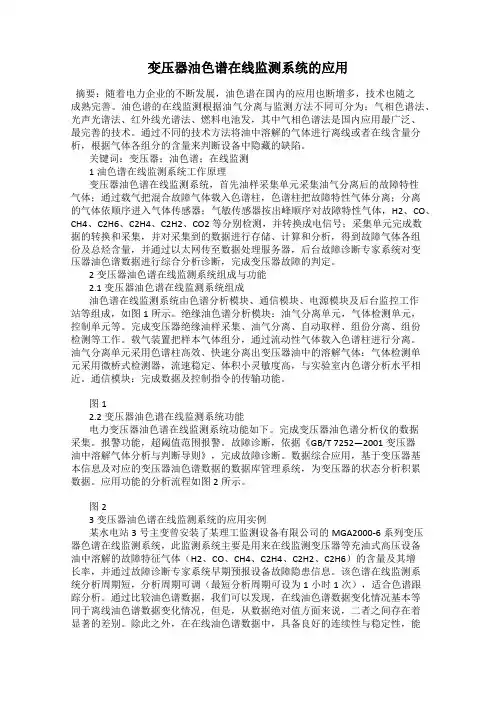

变压器油色谱在线监测系统的应用摘要：随着电力企业的不断发展，油色谱在国内的应用也断增多，技术也随之成熟完善。

油色谱的在线监测根据油气分离与监测方法不同可分为：气相色谱法、光声光谱法、红外线光谱法、燃料电池发，其中气相色谱法是国内应用最广泛、最完善的技术。

通过不同的技术方法将油中溶解的气体进行离线或者在线含量分析，根据气体各组分的含量来判断设备中隐藏的缺陷。

关键词：变压器；油色谱；在线监测1油色谱在线监测系统工作原理变压器油色谱在线监测系统，首先油样采集单元采集油气分离后的故障特性气体；通过载气把混合故障气体载入色谱柱，色谱柱把故障特性气体分离；分离的气体依顺序进入气体传感器；气敏传感器按出峰顺序对故障特性气体，H2、CO、CH4、C2H6、C2H4、C2H2、CO2等分别检测，并转换成电信号；采集单元完成数据的转换和采集，并对采集到的数据进行存储、计算和分析，得到故障气体各组份及总烃含量，并通过以太网传至数据处理服务器，后台故障诊断专家系统对变压器油色谱数据进行综合分析诊断，完成变压器故障的判定。

2变压器油色谱在线监测系统组成与功能2.1变压器油色谱在线监测系统组成油色谱在线监测系统由色谱分析模块、通信模块、电源模块及后台监控工作站等组成，如图1所示。

绝缘油色谱分析模块：油气分离单元，气体检测单元，控制单元等。

完成变压器绝缘油样采集、油气分离、自动取样、组份分离、组份检测等工作。

载气装置把样本气体组分，通过流动性气体载入色谱柱进行分离。

油气分离单元采用色谱柱高效、快速分离出变压器油中的溶解气体；气体检测单元采用微桥式检测器，流速稳定、体积小灵敏度高，与实验室内色谱分析水平相近。

通信模块：完成数据及控制指令的传输功能。

图12.2变压器油色谱在线监测系统功能电力变压器油色谱在线监测系统功能如下。

完成变压器油色谱分析仪的数据采集。

报警功能，超阈值范围报警。

故障诊断，依据《GB/T 7252—2001变压器油中溶解气体分析与判断导则》，完成故障诊断。

武汉豪迈光电科技有限公司在业界开创性地将半导体激光器技术及光声光谱技术结合并应用到智能电网领域，研发生产的PASL-3000激光光声光谱变压器油中气体在线监测系统，可实现在线检测变压器绝缘油中8种故障气体。

PASL-3000 激光光声光谱变压器油中气体在线监测系统涵盖了多项专利技术，国内首次实现了激光光源对变压器绝缘油故障气体的检测，该系统作为气相色谱法和传统光声光谱法的技术升级产品，不仅无需更换载气，无气体交叉干扰，更具有准确度高，稳定性好的优点，可以进一步提高主变初期缺陷发现率，降低变压器的故障率，并减少运维成本，从而提高变压器等主设备的安全运行水平，实现电网运行的提质增效。

其操作的方便性、维护的简便性及测量的高准确度收到用户的广泛好评。

PASL-3000 激光光声光谱变压器油中气体在线监测系统产品特点●领先的技术本监测设备将半导体激光器技术与光声光谱技术引用到全新领域，检测变压器油中气体，系统抗交叉干扰能力强，检测响应速度快，测量精度高，重复性好●全组分油中故障气体监测利用光声光谱分析检测H2、CO、CO2、CH4、C2H4、C2H6、C2H2及微水共八种故障气体成分含量，还可扩展油中N2、O2成分含量测量●无需耗材、免维护设备运行不需要人员操作，运行过程中无需载气或者重新标定，不需要经常维护，节约运行成本●可靠脱气设备内置恒温真空脱气装置，脱气效率高速度快，对油样无污染●多油箱监测一台设备最多可以监测三个变压器的油箱，变压器阀门与设备之间的管道最长30米，通过油路转换开关分时切换进行检测●安装简便无需停电即可完成安装，减少客户的经济损失●远程终端显示设备支持Modbus、IEC61850协议，可提供远程终端显示，包括设备运行状态、实时测量数据、数据柱状分析图、趋势图、报表和预警提示●多种数据通讯，远程集中管理先进的远程集中管理套件可将多个监测设备的运行状态和测试数据汇总监控，提供完善的趋势分析和诊断结果。
