下载文档原格式
本技术创造提供一种高强度铝或铝合金紧固件及其制备方法，获得的紧固件具有2μm以下的晶粒尺寸；杆部晶粒流线呈纵向排布，晶界以小角晶界为主。
本技术创造在保持较高塑性的同时，力学性能得到显著提升。
权利要求书1.一种高强度铝或铝合金紧固件，具有2μm以下的晶粒尺寸；杆部晶粒流线呈纵向(与杆部轴向平行)排布，晶界以小角晶界为主。
2.根据权利要求1所述的一种高强度铝或铝合金紧固件，其特征在于，所述紧固件杆部分布有亚晶粒。
3.根据权利要求1所述的一种高强度铝或铝合金紧固件，其特征在于，所述紧固件头部晶粒密度大于杆部晶粒密度，且头部和杆部交界处具有晶粒富集区。
4.一种高强度铝或铝合金紧固件的制备方法，包括对原材料进行预压处理的步骤，所述预压处理为使原材料一次或多次通过一段角形弯折通道，优选为3-5次。
5.根据权利要求4所述的一种高强度铝或铝合金紧固件的制备方法，其特征在于，所述角形弯折通道的转角呈90°-135°圆角，最优为126°±5°。
6.根据权利要求4所述的一种高强度铝或铝合金紧固件的制备方法，其特征在于，原材料通过所述角形弯折通道前，自第二次起，使其相对于前一次进入通道时绕轴旋转一定角度。
多次通过时，以总旋转角度不小于360°为佳。
7.根据权利要求4所述的一种高强度铝或铝合金紧固件的制备方法，其特征在于，原材料通过所述角形弯折通道的速率为0.1mm/s以下，优选为10-4-10-2mm/s。
8.根据权利要求4所述的一种高强度铝或铝合金紧固件的制备方法，其特征在于，所述角形弯折通道的直径比紧固件目标产品的杆部标准直径略大，以大1±0.5mm为佳。
9.根据权利要求4所述的一种高强度铝或铝合金紧固件的制备方法，其特征在于，所述预压处理过程中，可以施加润滑和/或进行冷却。
10.根据权利要求4所述的一种高强度铝或铝合金紧固件的制备方法，其特征在于，所述制备方法还包括在预压处理后，对原材料进行终压成型的步骤。

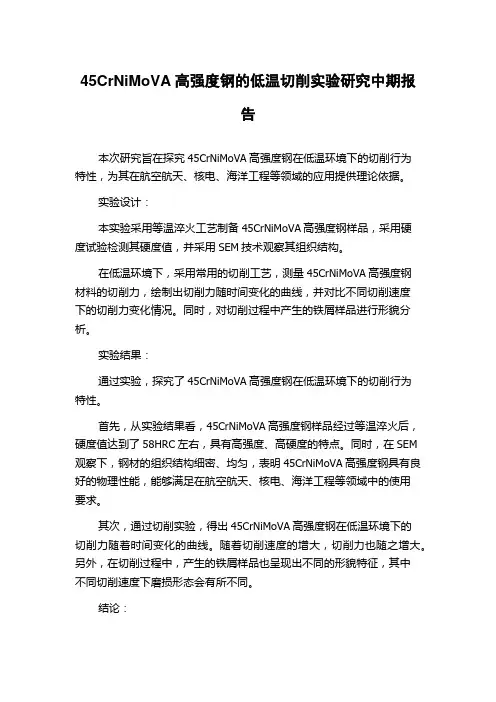

45CrNiMoVA高强度钢的低温切削实验研究中期报告本次研究旨在探究45CrNiMoVA高强度钢在低温环境下的切削行为特性，为其在航空航天、核电、海洋工程等领域的应用提供理论依据。
实验设计：本实验采用等温淬火工艺制备45CrNiMoVA高强度钢样品，采用硬度试验检测其硬度值，并采用SEM技术观察其组织结构。
在低温环境下，采用常用的切削工艺，测量45CrNiMoVA高强度钢材料的切削力，绘制出切削力随时间变化的曲线，并对比不同切削速度下的切削力变化情况。
同时，对切削过程中产生的铁屑样品进行形貌分析。
实验结果：通过实验，探究了45CrNiMoVA高强度钢在低温环境下的切削行为特性。
首先，从实验结果看，45CrNiMoVA高强度钢样品经过等温淬火后，硬度值达到了58HRC左右，具有高强度、高硬度的特点。
同时，在SEM 观察下，钢材的组织结构细密、均匀，表明45CrNiMoVA高强度钢具有良好的物理性能，能够满足在航空航天、核电、海洋工程等领域中的使用要求。
其次，通过切削实验，得出45CrNiMoVA高强度钢在低温环境下的切削力随着时间变化的曲线。
随着切削速度的增大，切削力也随之增大。
另外，在切削过程中，产生的铁屑样品也呈现出不同的形貌特征，其中不同切削速度下磨损形态会有所不同。
结论：通过本次研究，表明45CrNiMoVA高强度钢具有较好的物理性能和机械性能，在低温环境下进行切削加工存在一定困难度，需要结合特定的切削参数，以确保切削加工的高效、精度和稳定性。
该研究结果为45CrNiMoVA高强度钢的应用提供了理论依据，可为工程实践提供有益的指导。

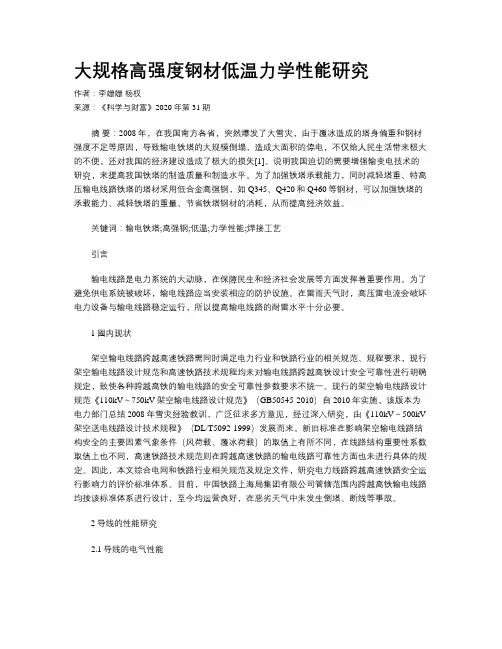

大规格高强度钢材低温力学性能研究作者：李姗姗杨权来源：《科学与财富》2020年第31期摘要：2008年，在我国南方各省，突然爆发了大雪灾，由于覆冰造成的塔身偏重和钢材强度不足等原因，导致输电铁塔的大规模倒塌，造成大面积的停电，不仅给人民生活带来极大的不便，还对我国的经济建设造成了极大的损失[1]。
说明我国迫切的需要增强输变电技术的研究，来提高我国铁塔的制造质量和制造水平。
为了加强铁塔承载能力，同时减轻塔重、特高压输电线路铁塔的塔材采用低合金高强钢，如Q345、Q420和Q460等钢材，可以加强铁塔的承载能力、减轻铁塔的重量、节省铁塔钢材的消耗，从而提高经济效益。
关键词：输电铁塔;高强钢;低温;力学性能;焊接工艺引言输电线路是电力系统的大动脉，在保障民生和经济社会发展等方面发挥着重要作用。
为了避免供电系统被破坏，输电线路应当安装相应的防护设施。
在雷雨天气时，高压雷电流会破坏电力设备与输电线路稳定运行，所以提高输电线路的耐雷水平十分必要。
1國内现状架空输电线路跨越高速铁路需同时满足电力行业和铁路行业的相关规范、规程要求，现行架空输电线路设计规范和高速铁路技术规程均未对输电线路跨越高铁设计安全可靠性进行明确规定，致使各种跨越高铁的输电线路的安全可靠性参数要求不统一。
现行的架空输电线路设计规范《110kV～750kV架空输电线路设计规范》（GB50545-2010）自2010年实施，该版本为电力部门总结2008年雪灾经验教训，广泛征求多方意见，经过深入研究，由《110kV～500kV 架空送电线路设计技术规程》（DL/T5092-1999）发展而来。
新旧标准在影响架空输电线路结构安全的主要因素气象条件（风荷载、覆冰荷载）的取值上有所不同，在线路结构重要性系数取值上也不同，高速铁路技术规范则在跨越高速铁路的输电线路可靠性方面也未进行具体的规定。
因此，本文综合电网和铁路行业相关规范及规定文件，研究电力线路跨越高速铁路安全运行影响力的评价标准体系。
超高强度钢的冷变形成形与力学性能研究超高强度钢是最近研究的热点之一，其应用领域非常广泛，包括航空、汽车、船舶、架桥、建筑和能源等方面。
由于其具有高强度、高韧性、良好的可焊性和强抗环境腐蚀等特点，超高强度钢在工业界中越来越受到关注。
本文对超高强度钢的冷变形成形和力学性能进行探讨。
1. 超高强度钢的冷变形超高强度钢的冷变形是一种非热加工技术，通过对钢材进行冷却处理，使其变得更加硬度和强度，通常采用拉拔工艺。
拉拔是将材料通过一系列套在一起的模具中拉拉过去，使得钢材变形，达到工艺目的。
在这个过程中，为了使钢材变形更加均匀和细腻，需要控制好拉拔速度和拉拔力。
超高强度钢的拉拔变形过程是非常复杂的，需要对几个方面进行研究和掌握。
首先，需要对超高强度钢的成分进行分析，以便确定适合的拉拔变形过程。
钢材中含有各种元素，包括铁、碳、锰、硅、硫和磷等。
不同的元素含量对钢材的力学性能有着不同的影响，因此需要对这些元素进行分析和对比。
其次，需要确定拉拔变形的参数，包括拉拔速度、拉拔力和拉拔力曲线。
这些参数决定了钢材的冷变形程度和成形效果。
为了达到最佳的变形效果，需要对这些参数进行合理的设计和优化。
最后，需要对拉拔变形过程中的微观结构变化进行研究。
这些变化包括晶粒细化、奥氏体结构改变和相变等。
理解这些微观结构变化对于控制和优化拉拔变形过程是非常重要的。
2. 超高强度钢的力学性能超高强度钢具有很好的力学性能，其中包括高强度、高韧性、高耐磨性和高耐蚀性等。
这些性能是由钢材的化学成分、微观结构和物理性质所决定的。
首先，超高强度钢的高强度是由其成分中的碳和其他合金元素共同作用所致。
碳元素可以使钢材硬度增加，而其他合金元素可以提高钢材的强度和韧性。
其次，超高强度钢的高韧性是由奥氏体和贝氏体相的存在所决定的。
奥氏体是一种通过加热和冷却处理得到的钢材结构，具有很好的强度和塑性；贝氏体则是一种通过拉拔变形得到的钢材结构，具有很好的强度和韧性。
高强度紧固件的制造工艺高强度紧固件是一种用于连接和固定机械设备的特殊零件，它们承受着很大的力和振动负荷。
高强度紧固件的制造工艺是确保其性能和质量的关键。
高强度紧固件的制造一般包括以下几个步骤：1. 材料选择：高强度紧固件的制造通常采用高强度合金钢材料，如40Cr、35CrMo等。
这些材料具有较高的强度和韧性，能够满足紧固件在使用过程中的要求。
同时，材料的选择也需要考虑到紧固件的使用环境和温度等因素。
2. 热处理：热处理是高强度紧固件制造的一个重要步骤，它能够提高紧固件的强度和硬度。
常用的热处理方法包括淬火、回火和正火等。
通过热处理，可以改变材料的组织结构，得到均匀的组织和理想的硬度分布，提高紧固件的强度和韧性。
3. 切削加工：紧固件的制造过程中需要进行各种形状的切削加工，如车削、铣削、钻削等。
这些切削工艺可以用于制造紧固件的外形和孔径等部分，确保紧固件的尺寸和形状精度。
4. 成形加工：成形加工是指通过冷镦、热锻和冷锻等方法，将材料加工成为紧固件的形状。
成形加工可以提高紧固件的强度和硬度，并改变其内部组织结构和性能。
5. 表面处理：高强度紧固件通常需要进行表面处理，以提高其抗腐蚀性能和耐磨性。
常用的表面处理方法包括镀锌、镀镍、磷化和氮化等。
这些表面处理方法可以形成一层保护膜，保护紧固件不受外界环境的侵蚀。
6. 检测和质量控制：紧固件的制造过程中需要进行各种检测和质量控制措施，以确保产品的质量。
常用的检测方法包括尺寸检测、力学性能测试、金相分析和超声波检测等。
通过这些检测方法，可以检验紧固件的尺寸精度、强度和韧性等指标，确保其满足设计和使用要求。
在整个高强度紧固件的制造过程中，各个工艺步骤需要严格控制，以确保紧固件的性能和质量。
通过科学合理的制造工艺，可以提高紧固件的强度、硬度和使用寿命，确保其在各种严苛工况下的安全可靠性。
不仅如此，制造工艺的不断创新和优化，也可以提高制造效率和降低成本，满足市场的需求。
紧固件冷成型工艺知识讲义目录一、紧固件冷成型工艺基础知识 (2)1. 紧固件冷成型工艺概述 (3)2. 紧固件冷成型工艺分类 (4)3. 紧固件冷成型工艺原理 (5)二、冷镦成型工艺 (6)1. 冷镦成型工艺介绍 (7)2. 冷镦模具设计 (8)3. 冷镦加工工艺参数控制 (10)三、冷挤压成型工艺 (12)1. 冷挤压成型工艺介绍 (13)2. 冷挤压模具设计 (14)3. 冷挤压加工工艺参数控制 (15)四、精密冲压成型工艺 (16)1. 精密冲压成型工艺介绍 (17)2. 精密冲压模具设计 (18)3. 精密冲压加工工艺参数控制 (20)五、特种紧固件冷成型工艺 (21)1. 高强度螺栓冷成型工艺 (23)2. 非标异形件冷成型工艺 (25)3. 铝合金紧固件冷成型工艺 (27)六、紧固件冷成型工艺应用案例分析 (28)1. 汽车制造行业应用案例分析 (30)2. 机械制造行业应用案例分析 (30)3. 电子电器行业应用案例分析 (32)七、紧固件冷成型工艺发展趋势及展望 (33)一、紧固件冷成型工艺基础知识紧固件冷成型工艺是指在常温下通过压力使金属材料产生塑性变形，从而得到预定形状和尺寸的紧固件的一种工艺方法。
该工艺主要利用金属的塑性，通过模具和冲压设备对金属材料进行压制、弯曲、剪切等变形操作，最终获得所需的紧固件形状。
精度高：冷成型工艺可以精确控制金属材料的变形，从而得到高精度的紧固件产品。
材料利用率高：冷成型工艺可以在较小的变形力下实现材料的成型，减少了材料的浪费。
生产效率高：该工艺可以实现自动化生产，大幅提高紧固件的生产效率。
紧固件冷成型工艺适用于各种金属材料的成型，如碳钢、合金钢、不锈钢等。
它广泛应用于紧固件制造行业，如螺栓、螺母、螺钉、弹簧垫圈等紧固件的生产。
紧固件冷成型工艺流程包括原材料准备、模具设计、冲压操作、质量检测等环节。
模具设计是冷成型工艺的关键，直接影响紧固件的质量和生产效率。

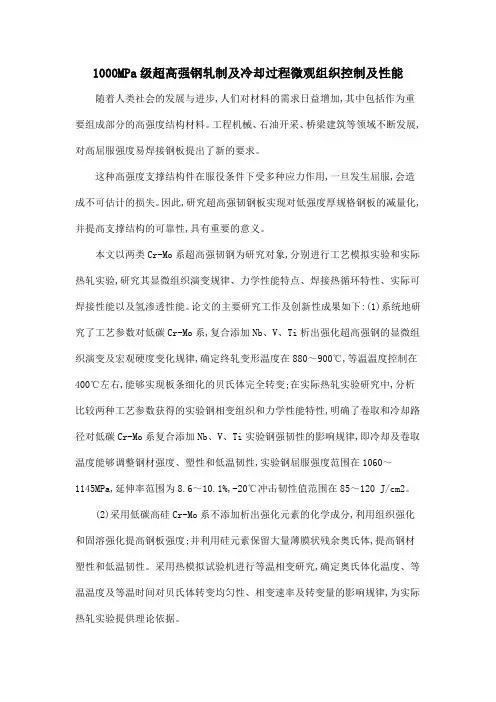

1000MPa级超高强钢轧制及冷却过程微观组织控制及性能随着人类社会的发展与进步,人们对材料的需求日益增加,其中包括作为重要组成部分的高强度结构材料。
工程机械、石油开采、桥梁建筑等领域不断发展,对高屈服强度易焊接钢板提出了新的要求。
这种高强度支撑结构件在服役条件下受多种应力作用,一旦发生屈服,会造成不可估计的损失。
因此,研究超高强韧钢板实现对低强度厚规格钢板的减量化,并提高支撑结构的可靠性,具有重要的意义。
本文以两类Cr-Mo系超高强韧钢为研究对象,分别进行工艺模拟实验和实际热轧实验,研究其显微组织演变规律、力学性能特点、焊接热循环特性、实际可焊接性能以及氢渗透性能。
论文的主要研究工作及创新性成果如下:(1)系统地研究了工艺参数对低碳Cr-Mo系,复合添加Nb、V、Ti析出强化超高强钢的显微组织演变及宏观硬度变化规律,确定终轧变形温度在880～900℃,等温温度控制在400℃左右,能够实现板条细化的贝氏体完全转变;在实际热轧实验研究中,分析比较两种工艺参数获得的实验钢相变组织和力学性能特性,明确了卷取和冷却路径对低碳Cr-Mo系复合添加Nb、V、Ti实验钢强韧性的影响规律,即冷却及卷取温度能够调整钢材强度、塑性和低温韧性,实验钢屈服强度范围在1060～1145MPa,延伸率范围为8.6～10.1%,-20℃冲击韧性值范围在85～120 J/cm2。
(2)采用低碳高硅Cr-Mo系不添加析出强化元素的化学成分,利用组织强化和固溶强化提高钢板强度;并利用硅元素保留大量薄膜状残余奥氏体,提高钢材塑性和低温韧性。
采用热模拟试验机进行等温相变研究,确定奥氏体化温度、等温温度及等温时间对贝氏体转变均匀性、相变速率及转变量的影响规律,为实际热轧实验提供理论依据。
(3)对低碳高硅Cr-Mo系超高强钢进行实际热轧实验研究表明,通过两阶段轧制变形+超快速冷却工艺,能够获得板条细小的无碳化物贝氏体和位错型马氏体组织,控制板条细化至0.1～0.5μm,薄膜状残余奥氏体宽度为0.08～0.2μm,使得钢板具有超高强韧性,其屈服强度达到1010～1070MPa,抗拉强度为1160～1310MPa,延伸率为12.3～20.8%,-20℃冲击韧性值为88～115J/cm2。

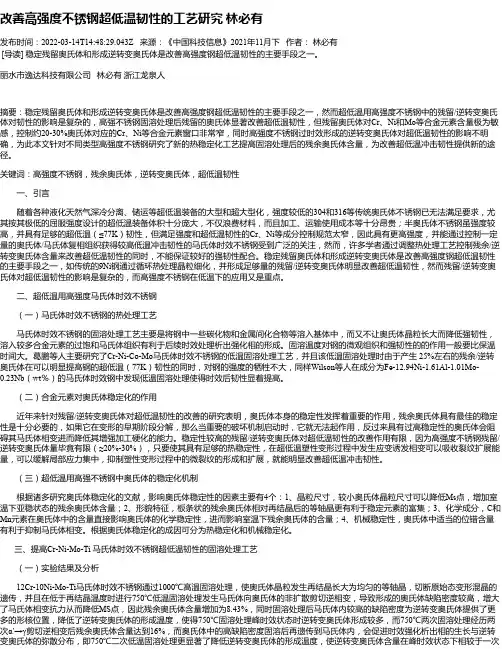

改善高强度不锈钢超低温韧性的工艺研究林必有发布时间：2022-03-14T14:48:29.043Z 来源：《中国科技信息》2021年11月下作者：林必有[导读] 稳定残留奥氏体和形成逆转变奥氏体是改善高强度钢超低温韧性的主要手段之一。
丽水市逸达科技有限公司林必有浙江龙泉人摘要：稳定残留奥氏体和形成逆转变奥氏体是改善高强度钢超低温韧性的主要手段之一，然而超低温用高强度不锈钢中的残留/逆转变奥氏体对韧性的影响是复杂的，高强不锈钢固溶处理后残留的奥氏体显著改善超低温韧性，但残留奥氏体对Cr、Ni和Mo等合金元素含量极为敏感，控制约20-30%奥氏体对应的Cr、Ni等合金元素窗口非常窄，同时高强度不锈钢过时效形成的逆转变奥氏体对超低温韧性的影响不明确，为此本文针对不同类型高强度不锈钢研究了新的热稳定化工艺提高固溶处理后的残余奥氏体含量，为改善超低温冲击韧性提供新的途径。
关键词：高强度不锈钢，残余奥氏体，逆转变奥氏体，超低温韧性一、引言随着各种液化天然气深冷分离、储运等超低温装备的大型和超大型化，强度较低的304和316等传统奥氏体不锈钢已无法满足要求，尤其按其极低的屈服强度设计的超低温装备体积十分庞大，不仅浪费材料，而且加工、运输使用成本等十分昂贵；半奥氏体不锈钢虽强度较高，并具有足够的超低温（≤77K）韧性，但满足强度和超低温韧性的Cr、Ni等成分控制规范太窄，因此具有更高强度，并能通过控制一定量的奥氏体/马氏体复相组织获得较高低温冲击韧性的马氏体时效不锈钢受到广泛的关注，然而，许多学者通过调整热处理工艺控制残余/逆转变奥氏体含量来改善超低温韧性的同时，不能保证较好的强韧性配合。
稳定残留奥氏体和形成逆转变奥氏体是改善高强度钢超低温韧性的主要手段之一，如传统的9Ni钢通过循环热处理晶粒细化，并形成足够量的残留/逆转变奥氏体明显改善超低温韧性，然而残留/逆转变奥氏体对超低温韧性的影响是复杂的，而高强度不锈钢在低温下的应用又是重点。
高强度钢板冷弯工艺的优化与研究随着工业技术的不断发展，高强度钢板广泛应用于建筑、船舶、桥梁等领域。
然而，由于高强度钢板的特殊性质，其冷弯加工过程中往往会面临一些挑战，例如应力集中、弯曲变形不均匀等问题。
因此，为了充分发挥高强度钢板的性能，提高冷弯加工质量，优化工艺成为了必要的研究方向。
首先，高强度钢板冷弯工艺的优化需要考虑材料的力学性能。
高强度钢板的冷弯加工过程中会产生较大的应变硬化，这将导致加工过程中材料的脆性增加，从而增加断裂的风险。
因此，在优化工艺时，需要合理选择合适的冷弯角度和冷弯半径，以保证冷弯过程中钢板的强度和韧性之间的平衡。
此外，为了减小应力集中，可以采用多次冷弯的方式，缓解材料的应变硬化程度，进而提高冷弯加工的质量。
其次，冷弯过程中的润滑和涂覆材料也是优化工艺的重要因素。
通常情况下，高强度钢板在冷弯过程中会出现厚度变化，这会引起材料表面的摩擦和变形。
为了减小摩擦，减缓材料的变形速度，冷弯过程中需要使用润滑剂或涂覆材料。
优化工艺时，需要选择适合的润滑剂和涂覆材料，以减少材料表面的摩擦和损伤，从而提高冷弯加工的成品率和质量。
此外，高强度钢板冷弯工艺的优化还需要考虑到工艺参数的调整。
工艺参数包括冷弯机床的设定参数、冷弯速度、冷弯次数等。
对于高强度钢板的冷弯加工而言，工艺参数的设置会直接影响材料的冷弯变形。
因此，通过合理的工艺参数设计，可以减小材料的应力和变形，提高冷弯加工的质量和效率。
此外，高强度钢板冷弯工艺的优化还可以借鉴数值模拟和仿真技术。
通过数值模拟和仿真，可以模拟和预测冷弯过程中材料的应变硬化程度、应力分布以及变形情况。
借助数值模拟和仿真，可以对不同工艺参数进行优化分析，找到最佳的工艺参数组合，从而提高冷弯加工的质量和效率。
总之，高强度钢板冷弯工艺的优化与研究是一个复杂而必要的课题，涉及材料的力学性能、工艺参数的调整和润滑涂覆材料的选择等多方面内容。
只有通过不断研究和优化，才能进一步提高冷弯加工的质量和效率，充分利用高强度钢板的性能，推动相关行业的发展。
探析大规格高强度角钢生产工艺与组织性能现阶段，虽然我国社会进步的速度非常快速，但是其在发展过程中也存在了很多的弊端和不足，而经济发展与能源分配不均衡就是其中最明显的问题之一。
并且，随着近年来建设用地和矿产能源越来越短缺，也使得电力铁塔承载负荷日益加大。
因此，在实际的发展过程中，电力铁塔也逐渐朝着紧凑型和大规模方向迈进，同时对钢型材的强度以及规格不断强化，力求可以从根本上对自身竞争优势进行提升。
但是，由于我国生产的角钢在尺寸序列层面存稀疏的情况，规格厚度上远远不及国外一些发达国家，再加上在螺栓连接具有一定的繁琐性，塔架材料的数量规格比较多，不仅会引发一系列故障，还会增加施工的成本。
故而，为了可以对这些问题进行有效规避，应该在明确实际现状的基础上，应用先进手段，积極开发出一个大规模高强度的角钢，以确保可以对小规模的角钢进行替代。
标签：大规格高强角钢；工艺；组织；性能1 角钢总体综述1.1角钢的概念：一般情况下，角钢主要可以分两种类型，一种类型为非等边角钢，另一种类型为等边角钢。
现阶段，我国角钢的规格在2#-25#之间，并且，针对每一种的角钢型号而言，其都包含两种到七种不同的边长厚度。
对于一些小型角钢来说，其边长通常都会小于五厘米，对于中型角钢来说，其边长通常对在五厘米到十二点五厘米之间，而对于大型角钢来说，其边长要大于十二点五厘米。
通常而言，在角钢应用的范围方面，其主要可以的体现在两个层面，分别是建筑结构和工程结构，包括：输电塔以及电力管道等都，其都会广泛的对角钢进行采用。
低合金高强度结构钢一般可以分为两种形式，一种是的Q420，另一种是和Q460。
在具体的应用过程中，为了可以确保这两种类型角钢的特点全面发挥出来，包括：高强度和高韧性等，那么就一定要具体的设计工作开展过程中，对C 含量进行严格的把控，尽可能的控制在百分之零点二以下。
同时，还应该对其他合金元素进行严格的把控，尽可能的控制在百分之零点三以下。
高强度钢的热加工与冷加工技术研究引言随着工业的发展和技术的提升，在各种材料中，高强度钢逐渐展现出其优异的性能和广泛的应用前景。
高强度钢由于其强度和韧性优异的特点，被广泛应用于汽车、铁路、桥梁、机械、军工等行业中。
而高强度钢的加工技术也随着其应用范围的扩大，成为了焦点。
本文通过对高强度钢的热加工与冷加工技术的研究，对于加工高强度钢材料具有参考意义。
一、高强度钢的特性高强度钢是指屈服强度高于500Mpa的钢材，与低合金化技术和奥氏体化技术结合，达到了较高的强度、延展性和韧性。
高强度钢材的表面和微观组织比一般普通钢种更加复杂，钢材的含碳量和合金元素的种类和添加量也更加丰富，其熔点较高、易发生变形和裂纹。
因此，高强度钢材的加工难度较大，必须要采用合适的加工工艺。
二、高强度钢的热加工技术高强度钢的热加工是指在较高的温度下进行加工。
高温可以降低钢材的强韧性，使其更容易形变，从而达到预先定制的形状和尺寸。
高温加工的方式包括锻造、挤压、轧制等。
（一）锻造锻造是将高温的钢坯放在压力加工设备中，通过重复的敲打、挤压、拉伸等方式进行加工的方法。
锻造可以消除钢材中的内部缺陷，并得到更完整、更均匀、更密实的组织结构和较好的机械性能。
与其他加工方式相比，锻造的优点在于它可以更好的控制钢材的机械性能，以及更少的浪费和更高的效率。
（二）挤压挤压是指将钢材压入成型模具中，在模具的限制下，使其形成所需要的形状和尺寸。
在挤压过程中，钢材的材质受到了改变，而大多数情况下，挤压都是利用热加工中的高温来进行的。
通过加热的的钢坯，将其挤压成所需要的形状和尺寸。
这种方法可以制作所有形状的设计，并使其拥有最好的力学性能。
（三）轧制轧制是将钢材在较高温度下经过多次压下、翻转、扭转等处理后，形成所需要的形状和尺寸。
轧制分为热轧与冷轧两种方式。
其中，热轧钢材适用于宽厚的钢板、钢带和大型型材的加工，反之则冷轧钢材适用于精细、薄质的产品。
轧制过程更加连续和自动化，可生产出高质量、高效率的钢材。
一种高强度耐低温冲击小压缩比角钢制备技术小压缩比角钢是一种常用于建筑结构和机械设备制造的重要材料，其高强度和良好的耐低温冲击性能使其在寒冷地区得到广泛应用。
为了满足日益增长的市场需求，不断改善小压缩比角钢的制备技术对于提高产品质量和降低生产成本具有重要意义。
本文将探讨一种高强度耐低温冲击小压缩比角钢的制备技术，并详细介绍其工艺流程和关键技术参数。
一、材料选型小压缩比角钢通常采用碳素结构钢或低合金高强度钢作为原料，以满足强度和抗冲击性能的要求。
在材料选型中，需要考虑到钢材的化学成分、热处理工艺和非金属夹杂物等因素，以确保最终产品达到设计标准。
二、热处理工艺1. 热轧工艺：通过控制轧制温度和轧制压力，使得小压缩比角钢的晶粒得以细化，从而提高其塑性和韧性。
合理的轧制工艺可以降低内应力，提高产品质量。
2. 淬火工艺：淬火是提高小压缩比角钢强度和硬度的重要工艺环节。
适当的淬火工艺能够使钢材获得良好的组织和性能，提高其耐冲击性能。
三、控制关键技术参数1. 控制成分：严格控制原料中的成分含量，避免夹杂物和非金属夹杂物对产品性能的不利影响。
2. 控制温度：控制热处理过程中的加热温度和保温时间，确保小压缩比角钢的组织和性能达到设计要求。
3. 控制冷却速度：控制淬火工艺中的冷却速度，以获得适当的组织和性能。
四、检测手段1. 金相显微镜检测：通过金相显微镜观察小压缩比角钢的组织结构，分析晶粒大小和分布情况，评估产品的织构和性能。
2. 冲击试验：进行低温冲击试验，评估小压缩比角钢在低温条件下的抗冲击性能。
3. 化学成分分析：对小压缩比角钢的化学成分进行分析，确保成分含量符合标准要求。
五、总结高强度耐低温冲击小压缩比角钢的制备技术涉及材料选型、热处理工艺和关键技术参数的控制等多个方面。
通过优化工艺流程和严格控制每个环节，可以生产出质量稳定、性能优越的小压缩比角钢产品，满足不同领域的使用需求。
在未来的发展中，随着技术的不断创新和完善，高强度耐低温冲击小压缩比角钢的制备技术将会更加成熟和可靠，为相关行业的发展做出更大的贡献。
大规格高强度紧固件在低温工况条件下的性能及生产工艺探讨
一、范围
总所周知，在低温环境下，金属材料的力学性能和物理性能均会受到不同程度的影响（性能下降）。
低温概念范围有点模糊，本文以-40℃至-50℃为温度范围，高强度紧固件以M48、M56规格作为探讨对象。
二、低温对金属材料力学性能的影响
下图是最常见的低温韧脆转变温度示意图，常见于冲击类标准、规范和各类书籍中。
低温韧脆转变温度示意图
低温对合金钢材的力学指标影响非常大，随着温度的降低，其抗拉强度、屈服强度、断面收缩率、断后伸长率、规定非比例延伸0.2%
应力、A KV2冲击性能等均会有不同程度的降低，弹性模量会有不同程度的增加，一般不会超过10%，并趋于稳定。
冷脆断裂属于脆性破坏，断前无明显伸长、弯曲、缩颈等塑性变形特征，断口平整，在力学特性上呈现出非线性特征。
冷脆断裂行为时间短危害大，目前尚无有效手段对其进行预判。
注：并非所有金属材料在低温下都有低温冷脆现象，是否会发生冷脆现象跟金属材料的晶格类型有关，限于篇幅，这方面就不展开说了。
针对温度变化对强度的影响，前人做了大量的试验，并根据实验数据结果推导出合金钢材的屈服强度、抗拉强度和冲击功随温度变化的近似公式：
上述公式可以看出，屈服强度、抗拉强度和冲击功都随温度降低而降低，且根据大量文献中提及的实测数据，实测屈服强度的下降速率大于抗拉强度下降速率，即屈强比也随着温度降低而降低。
塑性指标伸长率和断面收缩率也都随温度降低而降低。
热处理介质、降温速度
三、大规格高强度螺栓热处理工艺
高强度螺栓的生产工艺过程中，螺纹辊牙是关键工艺之一，螺纹辊牙俗称制丝、滚牙。
螺纹辊牙一般有两种方法，一是先热处理再辊牙，二是先辊牙再热处理。
很多人知道先辊牙再热处理成本相对低一些，但是不是很明白两种方法对螺栓机械性能的影响，下列分别从VDI 2230和GL 2010两个规范来浅谈两种辊牙方法后高强度螺栓疲劳极限之间的区别。
五、总结
受本人水平和篇幅的限制，不足之处请各位多多提出、指正。
在低温工况条件下，大规格高强度紧固件的性能研究及生产工艺研究远远不止上述的内容，还有诸多的地方值得探究，例如夹杂物、晶粒度、合金元素、蠕变、冲击取样位置、偏析、氢脆和脱碳层影响等等。
本文仅抛砖引玉，希望能够吸引更多同仁对低温工况条件下高强度紧固件的性能和生产工艺关注与探讨。
金属材料弹塑性原理是一样的，故本篇探讨不但对低温下高强度螺栓设计及生产制造有一定参考作用，且对钢构件、预应力钢筋、预应力钢绞线等其他金属构件低温型产品的设计及生产制造也有一定参考作用。
