线路相序颜色划分表

各国相序色标规定参考 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
各国导线颜色区分参考一．规定
根据IEC：60446
规定：相导线颜色：黑色、棕色、红色、橙色、黄色、绿色、紫色、灰色、白色、粉红色、青绿色；
中性线建议颜色：蓝色；
接地线建议颜色：黄绿条纹（规定此颜色不能用作其他导体颜色）
二、下表一是世界部分国家和地区对三相电的颜色要求标准。

三、知识拓展
中性线在台湾被称作水线；相线别称为火线、活线；为了防止短路等现象的发生，世界各国对中性线和地线的颜色规定是硬性要求。

四.以上仅做参考，具体需与客户要求为准。

线路中导线的颜色规定1 依导线颜色标志电路时1．1 黑色：装置和设备的内部布线。

1．2 棕色：直流电路的正极。

1．3红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

1．4黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

1．5绿色：三相电路的B相。

1．6蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。

1．7 淡蓝色：三相电路的零线或中性线；直流电路的接地中线。

1．8 白色：双向可控硅管的主电极；无指定用色的半导体电路。

1．9 黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。

1．10 红、黑色并行：用双芯导线或双根绞线连接的交流电路。

2 依电路选择导线颜色时2．1 交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；安全用的接地线：黄和绿双色。

2．2 用双芯导线或双根绞线连接的交流电路：红黑色并行。

2．3直流电路的正极：棕色；负极：蓝色；接地中线：淡蓝色。

2．4 半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。

半导体二极管和整流二极管的阳极：蓝色；阴极：红色。

可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。

双向可控硅管的控制极：黄色；主电极：白色。

2．5整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。

2．6 具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。

注：对于某种产品（如船舶电器）的母线，如国际上已有指定的国际标准，且与第2.1和2.3条的规定有差异时,亦允许按该国际标准所规定的色标进行标色。

导线颜色的选择GB50258—96《电气装置安装工程1KV及以下配线工程施工及验收规范》第3.1.9条规定：当配线采用多相导线时，其相线的颜色应易于区分，相线与零线（即中性线N—编者注）的颜色应不同，同一建筑物、构筑物内的导线，其颜色选择应统一；保护地线（PE线）应采用黄绿颜色相间的绝缘导线；零线宜采用淡兰（应为“蓝”——编者注）色绝缘导线。

三相交流电路中abc分别用的颜色
一、三相交流电路中abc分别用的颜色
1. a相：黑色
2. b相：褐色
3. c相：灰色
三相交流电路中，a、b、c相分别用不同的颜色，主要用于连接三相设备，按照标准规定，使其能正确运作。

其中，a相的颜色是黑色，即称为黑相；b相的颜色是褐色，即称为棕相；c相的颜色是灰色，即称为灰相。

在工程实施中，将三相母线线极连接到三相设备上，同时要依据色标标定，按黑灰棕的顺序接好母线线极，将带颜色标号的电线连接到母线线极上，以此确保正确连接上电路。

正确标号电线，是非常重要的一环，它不仅关系到设备能否正常工作，还影响着安全性。

因此，在实际施工中，师傅一定要认真的按照规定的颜色标号，将电线连接母线线极，并固定牢固，以保证电路的正确运行和安全性。

颜色的明晰性和识别的易懂性，都是依据相应的标准来确定的，准确，标准，明确，这种把不同相位的电压管理好，就起着电解析手段的作用。

在作业时，工人要注意到这三种颜色，将黑色、褐色和灰色的电线安装正确，强调不能将绿色或者其他色彩的电线和a、b、c三相接在一起，否则会造成无法确定开关的相应路导线，导致安全隐患，损坏设备。

因此，了解三相电路中abc分别用的颜色，并正确地将其连接，是保证设备正常正常使用，同时确保电路安全事故不发生的重要一环。

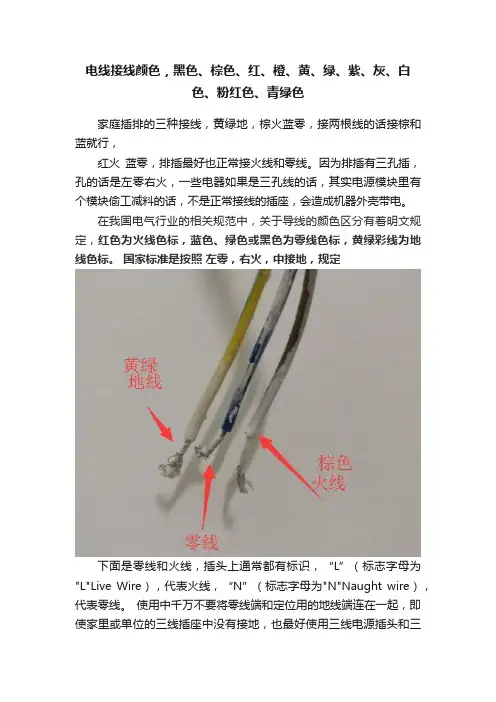

电线接线颜色，黑色、棕色、红、橙、黄、绿、紫、灰、白色、粉红色、青绿色家庭插排的三种接线，黄绿地，棕火蓝零，接两根线的话接棕和蓝就行，红火蓝零，排插最好也正常接火线和零线。

因为排插有三孔插，孔的话是左零右火，一些电器如果是三孔线的话，其实电源模块里有个模块偷工减料的话，不是正常接线的插座，会造成机器外壳带电。

在我国电气行业的相关规范中，关于导线的颜色区分有着明文规定，红色为火线色标，蓝色、绿色或黑色为零线色标，黄绿彩线为地线色标。

国家标准是按照左零，右火，中接地，规定下面是零线和火线，插头上通常都有标识，“L”（标志字母为"L"Live Wire），代表火线，“N”（标志字母为"N"Naught wire），代表零线。

使用中千万不要将零线端和定位用的地线端连在一起，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。

连接灯等设备的开关中，火线接开关，零线直接进入，地线接底板或设备的外壳!目前家庭用电一般采用五线制五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。

国家标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。

火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。

一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。

火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。

电线用于三相交流电系统连接，以A相——黄色（Y或YE）、B 相——绿色（G或GN）及C相——红色（R或RD）来区分，用于零线N——淡蓝色（B或BU），用于保护线PE——黄绿双色（Y/G或YE/GN，或者Y&G、YE&GN）。

直流系统用电线，正极+——棕色（BN）、负极- ——蓝色（BU），直流中间点电线淡蓝色（BU）。
