离合器工作原理动画
离合器是一种用于控制发动机与传动装置之间连接和断开的机械装置。
它主要由离合器盘、压盘、分离轴和压力板组成。
在离合器芯片上游刻有一个传动轴，该轴通过输出轴与发动机连接。
当发动机启动时，离合器盘紧贴在压力板上，并通过压盘与输出轴相连接。
这样发动机的动力可以传递到离合器盘上，再通过输出轴传输到传动装置上。
当我们踩下离合器踏板时，离合器盘会从压盘上分离出来。
此时，发动机与传动装置之间的连接就被切断了。
离合器盘上的弹簧会将压盘和离合器盘分开，从而阻止发动机的动力传输。
当离合器踏板释放时，离合器盘重新紧贴在压力板上。
这样发动机的动力再次传递到离合器盘上，并通过输出轴传输到传动装置上。
这样就实现了发动机和传动装置之间的连接。
通过离合器的工作原理动画，我们可以清楚地看到离合器盘和压盘之间的接触和分离，以及离合器盘与输出轴之间的连接和断开。
这种机械装置能够实现发动机与传动装置的有效控制，使车辆能够平稳地换挡和启动。

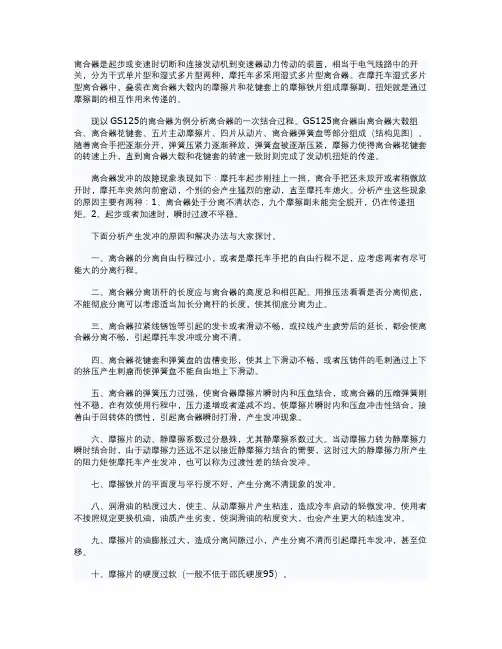

离合器是起步或变速时切断和连接发动机到变速器动力传动的装置，相当于电气线路中的开关，分为干式单片型和湿式多片型两种，摩托车多采用湿式多片型离合器。
在摩托车湿式多片型离合器中，叠装在离合器大毂内的摩擦片和花键套上的摩擦铁片组成摩擦副，扭矩就是通过摩擦副的相互作用来传递的。
现以GS125的离合器为例分析离合器的一次结合过程。
GS125离合器由离合器大毂组合、离合器花键套、五片主动摩擦片、四片从动片、离合器弹簧盘等部分组成（结构见图）。
随着离合手把逐渐分开，弹簧压紧力逐渐释放，弹簧盘被逐渐压紧，摩擦力使得离合器花键套的转速上升，直到离合器大毂和花键套的转速一致时则完成了发动机扭矩的传递。
离合器发冲的故障现象表现如下：摩托车起步刚挂上一挡，离合手把还未放开或者稍微放开时，摩托车突然向前窜动，个别的会产生猛烈的窜动，直至摩托车熄火。
分析产生这些现象的原因主要有两种：1、离合器处于分离不清状态，九个摩擦副未能完全脱开，仍在传递扭矩。
2、起步或者加速时，瞬时过渡不平稳。
下面分析产生发冲的原因和解决办法与大家探讨。
一、离合器的分离自由行程过小，或者是摩托车手把的自由行程不足，应考虑两者有尽可能大的分离行程。
二、离合器分离顶杆的长度应与离合器的高度总和相匹配。
用推压法看看是否分离彻底，不能彻底分离可以考虑适当加长分离杆的长度，使其彻底分离为止。
三、离合器拉紧线锈蚀等引起的发卡或者滑动不畅，或拉线产生疲劳后的延长，都会使离合器分离不畅，引起摩托车发冲或分离不清。
四、离合器花键套和弹簧盘的齿槽变形，使其上下滑动不畅，或者压铸件的毛刺通过上下的挤压产生刺瘤而使弹簧盘不能自由地上下滑动。
五、离合器的弹簧压力过强，使离合器摩擦片瞬时内和压盘结合，或离合器的压缩弹簧刚性不稳，在有效使用行程中，压力递增或者递减不均，使摩擦片瞬时内和压盘冲击性结合，接着由于回转体的惯性，引起离合器瞬时打滑，产生发冲现象。
六、摩擦片的动、静摩擦系数过分悬殊，尤其静摩擦系数过大。
