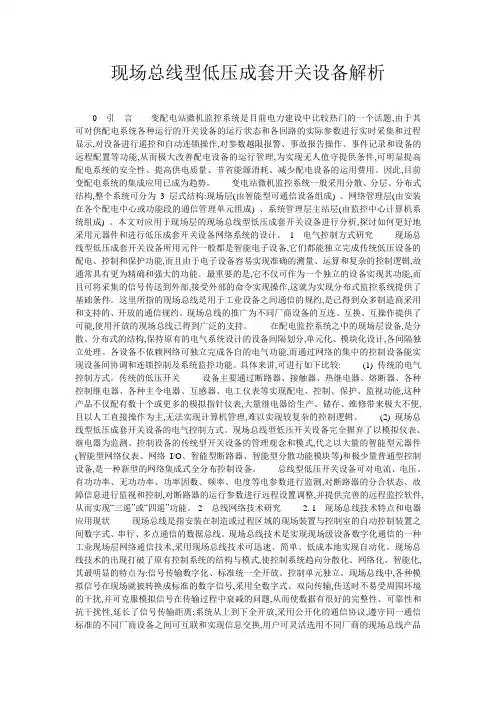

现场总线型低压成套开关设备解析0引言变配电站微机监控系统是目前电力建设中比较热门的一个话题,由于其可对供配电系统各种运行的开关设备的运行状态和各回路的实际参数进行实时采集和过程显示,对设备进行遥控和自动连锁操作,对参数越限报警、事故报告操作、事件记录和设备的远程配置等功能,从而极大改善配电设备的运行管理,为实现无人值守提供条件,可明显提高配电系统的安全性、提高供电质量、节省能源消耗、减少配电设备的运用费用。
因此,目前变配电系统的集成应用已成为趋势。
变电站微机监控系统一般采用分散、分层、分布式结构,整个系统可分为3 层式结构:现场层(由智能型可通信设备组成) 、网络管理层(由安装在各个配电中心或功能段的通信管理单元组成) 、系统管理层主站层(由监控中心计算机系统组成) 。
本文对应用于现场层的现场总线型低压成套开关设备进行分析,探讨如何更好地采用元器件和进行低压成套开关设备网络系统的设计。
1电气控制方式研究现场总线型低压成套开关设备所用元件一般都是智能电子设备,它们都能独立完成传统低压设备的配电、控制和保护功能,而且由于电子设备容易实现准确的测量、运算和复杂的控制逻辑,故通常具有更为精确和强大的功能。
最重要的是,它不仅可作为一个独立的设备实现其功能,而且可将采集的信号传送到外部,接受外部的命令实现操作,这就为实现分布式监控系统提供了基础条件。
这里所指的现场总线是用于工业设备之间通信的规约,是已得到众多制造商采用和支持的、开放的通信规约。
现场总线的推广为不同厂商设备的互连、互换、互操作提供了可能,使用开放的现场总线已得到广泛的支持。
在配电监控系统之中的现场层设备,是分散、分布式的结构,保持原有的电气系统设计的设备间隔划分,单元化、模块化设计,各间隔独立处理。
各设备不依赖网络可独立完成各自的电气功能,而通过网络的集中的控制设备能实现设备间协调和连锁控制及系统监控功能。
具体来讲,可进行如下比较: (1) 传统的电气控制方式。
