4、音响放大电路设计与制作教案(详案)第一章：音响放大电路概述1.1 音响放大电路的作用介绍音响放大电路在音响设备中的重要性解释音响放大电路的主要功能1.2 音响放大电路的种类介绍常见的音响放大电路类型分析不同类型音响放大电路的特点与应用第二章：晶体管放大电路2.1 晶体管的基本原理介绍晶体管的结构和工作原理解释晶体管的放大作用2.2 晶体管放大电路的设计介绍晶体管放大电路的基本组成部分讲解晶体管放大电路的设计方法与应用第三章：集成电路放大电路3.1 集成电路的基本原理介绍集成电路的结构和工作原理解释集成电路的放大作用3.2 集成电路放大电路的设计介绍集成电路放大电路的基本组成部分讲解集成电路放大电路的设计方法与应用第四章：功率放大电路4.1 功率放大电路的作用介绍功率放大电路在音响设备中的重要性解释功率放大电路的主要功能4.2 功率放大电路的设计介绍功率放大电路的基本组成部分讲解功率放大电路的设计方法与应用第五章：音响放大电路的制作与调试5.1 音响放大电路的制作流程介绍音响放大电路的制作步骤讲解制作过程中的注意事项5.2 音响放大电路的调试方法介绍音响放大电路的调试方法讲解调试过程中的技巧与问题解决方法第六章：音响放大电路的性能测试6.1 音响放大电路的测试指标介绍音响放大电路的主要性能测试指标，如增益、带宽、失真等解释各个测试指标的意义和作用6.2 音响放大电路的测试方法讲解音响放大电路的测试方法和设备介绍测试过程中的操作步骤和注意事项第七章：音响放大电路的优化与调整介绍音响放大电路的优化方法，如调整元件参数、选用优质元件等讲解优化方法的应用和效果7.2 音响放大电路的调整技巧讲解音响放大电路的调整技巧，如调整输入输出阻抗、调整增益等介绍调整过程中的注意事项和技巧第八章：音响放大电路的故障排查与维修8.1 音响放大电路的常见故障介绍音响放大电路的常见故障和原因分析故障的影响和解决方法8.2 音响放大电路的维修方法讲解音响放大电路的维修方法和工具介绍维修过程中的操作步骤和注意事项第九章：音响放大电路的应用实例9.1 音响放大电路在音响设备中的应用介绍音响放大电路在不同音响设备中的应用实例分析各个应用实例的特点和优势9.2 音响放大电路在其他领域的应用介绍音响放大电路在其他领域的应用实例，如汽车音响、公共场所音响等分析各个应用实例的特点和优势第十章：音响放大电路的发展趋势与展望介绍音响放大电路的技术发展趋势，如数字化、智能化等分析技术发展对音响放大电路的影响和挑战10.2 音响放大电路的市场应用前景介绍音响放大电路在市场上的应用前景和发展趋势分析音响放大电路的市场竞争和机遇第十一章：音响放大电路的安全与环保11.1 音响放大电路的安全注意事项介绍音响放大电路在使用和制作过程中的安全问题讲解安全注意事项和预防措施11.2 音响放大电路的环保考虑介绍音响放大电路对环境的影响讲解如何设计环保型音响放大电路第十二章：音响放大电路的项目设计实践12.1 音响放大电路设计项目的确定介绍如何确定音响放大电路设计项目讲解项目确定过程中的注意事项12.2 音响放大电路设计项目的实施介绍音响放大电路设计项目的实施步骤讲解实施过程中的技巧和问题解决方法第十三章：音响放大电路的创新与改进13.1 音响放大电路的创新思路介绍音响放大电路的创新方法和思路讲解如何提出创新的设计方案13.2 音响放大电路的改进实践介绍音响放大电路的改进方法和实践案例讲解改进过程中的注意事项和技巧第十四章：音响放大电路的产业现状与未来14.1 音响放大电路产业的现状介绍音响放大电路产业的整体现状和发展趋势分析音响放大电路产业的优势和存在的问题14.2 音响放大电路产业的未来展望介绍音响放大电路产业的未来发展趋势和机遇分析音响放大电路产业未来的挑战和应对策略第十五章：音响放大电路的教学与评估15.1 音响放大电路的教学方法介绍音响放大电路的教学方法和教学资源讲解如何进行音响放大电路的教学设计和实施15.2 音响放大电路的教学评估介绍音响放大电路的教学评估方法和指标讲解如何进行音响放大电路的教学评估和改进重点和难点解析本文主要介绍了音响放大电路的原理、设计、制作、测试、优化、故障排查、应用实例、发展趋势、安全环保、项目实践、创新改进、产业现状与未来以及教学与评估等内容。

4、音响放大电路设计与制作教案(详案)一、教学目标：1. 让学生了解音响放大电路的基本原理和作用。

2. 培养学生掌握音响放大电路的设计与制作方法。

3. 提高学生对电子元件选型、电路图绘制和焊接技能的应用。

二、教学内容：1. 音响放大电路的基本原理与组成。

2. 音响放大电路的设计方法。

3. 音响放大电路的制作步骤。

4. 音响放大电路的调试与优化。

5. 音响放大电路的实际应用案例分析。

三、教学准备：1. 电子元件：晶体管、电阻、电容、耳机等。

2. 电路图绘制软件：如Protel、Altium Designer等。

3. 焊接工具与材料：焊锡、助焊剂、焊台、剥线钳等。

4. 音响设备：如音响、功放等。

四、教学过程：1. 讲解音响放大电路的基本原理与组成，让学生了解音响放大电路的作用。

2. 引导学生学习音响放大电路的设计方法，如选择合适的放大器件、计算元件参数等。

3. 分组讨论音响放大电路的制作步骤，包括电路图绘制、元件选型、焊接等。

4. 演示音响放大电路的制作过程，让学生跟随操作，锻炼动手能力。

5. 讲解音响放大电路的调试与优化方法，如调整放大倍数、音质调校等。

6. 分析音响放大电路的实际应用案例，让学生了解其在现实生活中的应用。

五、教学评价：1. 学生能熟练掌握音响放大电路的基本原理与组成。

2. 学生能独立完成音响放大电路的设计与制作。

3. 学生具备对音响放大电路进行调试与优化的能力。

4. 学生能分析音响放大电路在实际应用中的作用。

六、教学方法：1. 采用讲授法，讲解音响放大电路的基本原理与组成。

2. 采用案例分析法，分析音响放大电路的实际应用案例。

3. 采用实践教学法，让学生动手制作音响放大电路，培养实际操作能力。

4. 采用小组讨论法，分组讨论音响放大电路的设计与制作过程，提高团队合作能力。

七、教学步骤：1. 第一步：讲解音响放大电路的基本原理与组成，让学生了解音响放大电路的作用。

2. 第二步：引导学生学习音响放大电路的设计方法，如选择合适的放大器件、计算元件参数等。

低音炮功率放大器设计与制作教案一、实验目的1. 学习元件的选择及用万用表检测电子器件。

2. 了解音频控制及功率放大器的基本原理与方法。

3. 学会电路调试技术。

二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求1） 最大不失真输出功率：1om P W ≥2） 负载阻抗： 8l R =Ω3） 音频范围： 20~20H z k H z 4） 音频控制范围： 低音 10012Hz dB ±高音 1012kHz dB ±5）输入信号电压： 100i U mV ≤6）失真度： 2%r ≤7）稳定度：电源在524V ±-±范围内变化时，输出零点漂移100mV ≤四、设计提示音频放大器是一种通用性较强的应用电路，用它来将微弱音频信号进行放大，以获得足够的输出功率推动扬声器。

它具有如下功能：对音频信号进行电压放大和功率放大，能输出较大的交流功率。

具有很高的输入阻抗和很低的输出阻抗，带负载能力强。

非线性失真＆频率失真要小（高保真）。

能对输入信号种的高频＆低频分别进行调节，具有音频控制能力。

具有音量控制能力。

为了实现音频放大电路的上述功能，构成电路时可用多种方案，比如采用全方位立元件组装，也可采用运算放大器和部分分立元件实现，还可以采用集成音频功率放大电路制作。

无论采用哪种形式，音频放大器的基本组成如图3-12-1所示。

图1输入级主要是把输入音频信号有效地传递到下一级，并完成信号源的阻抗变换。

电路一般采用射级输出器，利用它的高输入电阻以减小信号电流，低输出电阻将信号传递给下级；在输出端可介入音量控制电位器。

电压放大及音频控制电器电压放大电路一般采用高增益、宽带运算放大器，可采用两级运放来实现电压放大。

在两级放大器中间设置高低音提升、衰减的音频控制电路。

音频控制电路常采用三种方式：一是RC衰减式；另一种是反馈式；的三种是混合式音频控制器。

一、教学目标1. 了解音响放大电路的基本原理及其作用。

2. 学会使用常用电子元件进行音响放大电路的设计与制作。

3. 掌握音响放大电路的调试与优化方法。

二、教学内容1. 音响放大电路的基本原理与组成。

2. 常用电子元件的选择与使用。

3. 音响放大电路的设计步骤。

4. 音响放大电路的制作方法。

5. 音响放大电路的调试与优化。

三、教学准备1. 教学器材：电脑、投影仪、音响设备、电子元件、电路板、multimeter 等。

2. 教学软件：电路设计软件（如Altium Designer、Cadence 等）。

四、教学过程1. 导入：通过播放一段音乐，引导学生思考音响设备是如何放大声音的。

2. 理论讲解：讲解音响放大电路的基本原理与组成，常用电子元件的选择与使用。

3. 实例分析：分析一个简单的音响放大电路设计案例。

4. 实践操作：学生分组进行音响放大电路的设计与制作。

5. 成果展示：每组展示自己的音响放大电路作品，分享制作过程中的经验与教训。

6. 调试与优化：指导学生使用multimeter 等工具对音响放大电路进行调试，优化电路性能。

五、教学评价1. 学生能够熟练掌握音响放大电路的基本原理与组成。

2. 学生能够独立完成音响放大电路的设计与制作。

3. 学生能够对音响放大电路进行调试与优化，提高电路性能。

六、教学方法1. 采用“理论+ 实践”的教学模式，使学生在动手实践中掌握音响放大电路的设计与制作。

2. 利用电路设计软件，进行虚拟仿真，帮助学生更好地理解音响放大电路的工作原理。

3. 采用分组合作、讨论交流的方式，培养学生的团队协作能力和沟通能力。

七、教学步骤1. 音响放大电路的基本原理与组成：讲解音响放大电路的工作原理，介绍其主要由功放芯片、音源信号处理电路、功率输出电路等部分组成。

2. 常用电子元件的选择与使用：介绍如何选择合适的功放芯片、电阻、电容等元件，并讲解其作用。

3. 音响放大电路的设计步骤：讲解如何根据音源信号的特性进行电路设计，包括放大倍数、频率响应等参数的计算。

音频放大电路教案教案标题：音频放大电路教案一、教学目标：1. 了解音频放大电路的基本原理和应用；2. 掌握音频放大电路的设计和调试方法；3. 能够独立设计并搭建一个简单的音频放大电路。

二、教学内容：1. 音频放大电路的概述和基本原理；2. 音频放大电路的分类和特点；3. 音频放大电路的设计和调试方法；4. 音频放大电路的实际应用案例。

三、教学步骤：步骤一：导入1. 引入音频放大电路的概念，让学生了解其在日常生活中的应用；2. 提出学习目标，激发学生的学习兴趣。

步骤二：理论讲解1. 介绍音频放大电路的基本原理，包括输入信号、放大器、输出信号等要素；2. 分类介绍不同类型的音频放大电路，如A类、B类、AB类等；3. 解释不同类型音频放大电路的特点和适用场景。

步骤三：设计和调试1. 分析一个简单的音频放大电路设计案例，包括电路图和元器件选择；2. 指导学生进行电路搭建和调试，让学生亲自实践并体验电路的工作原理；3. 引导学生理解调试过程中可能出现的问题和解决方法。

步骤四：应用案例1. 展示一些音频放大电路的实际应用案例，如音响系统、汽车音频系统等；2. 分析这些应用案例中的电路设计和特点，让学生了解电路在实际应用中的重要性。

步骤五：总结与评价1. 总结音频放大电路的基本原理和设计方法；2. 鼓励学生思考和讨论音频放大电路的未来发展方向；3. 对学生的学习和表现进行评价和反馈。

四、教学资源：1. 音频放大电路的教学PPT；2. 音频放大电路的实物展示；3. 相关的电子元器件和工具。

五、教学评估：1. 学生课堂参与情况；2. 学生对音频放大电路设计和调试的理解程度；3. 学生完成的实际电路搭建和调试作业。

六、教学延伸：1. 鼓励学生进行更复杂的音频放大电路设计和调试实践；2. 推荐学生阅读相关的电子电路设计书籍和论文，拓宽知识面；3. 组织学生参加相关的电子设计竞赛，提升实践能力。

以上是一个针对音频放大电路的教案示例，希望能对您有所帮助。

课程设计音频放大电路一、课程目标知识目标：1. 让学生掌握音频放大电路的基本原理，理解放大电路在音频设备中的应用；2. 让学生掌握三极管、运算放大器等电子元件在音频放大电路中的作用及相互关系；3. 让学生了解不同类型音频放大电路的特点和适用场合。

技能目标：1. 培养学生能够根据实际需求设计和搭建简单的音频放大电路；2. 培养学生运用所学知识分析和解决音频放大电路中常见的问题；3. 提高学生动手实践能力，熟练使用电子仪器和设备进行电路测试。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学生主动探索和创新的欲望；2. 培养学生团队协作精神，学会与他人共同分析和解决问题；3. 增强学生的环保意识，关注电子设备对环境的影响。

课程性质：本课程属于电子技术领域，以理论教学和实践操作相结合的方式进行。

学生特点：学生为九年级或十年级，已具备一定的物理知识和电子元件基础，对实际操作有较高的兴趣。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。

在教学过程中，将课程目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 理论知识：a. 音频放大电路原理：介绍放大电路的基本概念、工作原理和性能参数；b. 电子元件：讲解三极管、运算放大器等元件的原理、特性及应用；c. 音频放大电路类型：分析不同类型音频放大电路的优缺点及适用场合。

2. 实践操作：a. 电路搭建：指导学生根据设计要求搭建音频放大电路；b. 电路测试：教授学生使用电子仪器测试电路性能，分析实验数据；c. 故障排查：培养学生分析电路故障原因，提高问题解决能力。

3. 教学大纲：a. 第一课时：音频放大电路原理及电子元件介绍；b. 第二课时：不同类型音频放大电路分析；c. 第三课时：电路搭建与测试；d. 第四课时：故障排查与问题解决。

4. 教材章节：a. 教科书第三章第二节：放大电路的基本原理；b. 教科书第四章第二节：三极管、运算放大器等电子元件的原理及应用；c. 教科书第五章：音频放大电路的设计与搭建。

音响放大电路的设计与实现摘要：音响放大电路是实现将输入信号无失真放大的电路，共分为首级放大，音质调理和功率放大三级，通过三级联调实现电路功能，同时使电路满足音质调理和电路稳定正常的要求。

关键字：音响放大，电路设计，首级放大，音质调理，功率放大1 引言音响放大电路在日常生活中无处不在，甚至可以说是现代生活中必不可少的东西，其被广泛运用在音响，效果器，扬声器等的制作中。

本次实验所用的音响放大电路共分为三级，分别是首级放大，音质调理和功率放大。

三级电路级联，配合工作，调节达到指定要求。

2 实验设计2.1 实验目的及要求实验目的：1.了解集成运放、集成功放等器件的应用。

2.掌握运算放大、音质调整、功放增益的设计方法。

3.进一步熟悉集成功放电路的工作原理和基本特性。

4.提高独立设计电路和验证实验的能力。

实验总体框架如下：设计要求：1.具有音调控制、话筒扩音等功能。

2.主要技术指标：额定功率P≥0.5W。

2.2 分级电路设计A.首级放大电路当输入信号十分微小的时候，添加首级放大电路能够有效放大输入信号。

由模电知识可知，放大倍数A VF=1+R3/R2，此实验中取R3为500KΩ，则第一级输出增益大小应为50左右。

B.音质调理音质调理级电路的作用是通过调节两个电位器对输入信号频率进行控制，负责调理音响放大电路输出信号频率的高低。

其中上方电位器主要调节低频，下方电位器调节高频。

音调控制曲线音调调控电路主要目的就是针对不同频率的输入信号，通过电路中的电位器进行调节，使其输出信号和输入信号反相，且放大倍数近似为一。

C.功率放大这一级电路的主要作用是为输出端（水泥电阻位置）提供一定的功率（大于等于零点五瓦），在负载一定的条件下，通过调节Rf控制输出功率。

关于TA7205的相关资料：3 实验结果3.1 首级放大电路3.2 中级调理电路一二级联调：输入为5mV，输出为230mV，增益大约为50倍（略小），相位发生偏移，输入与输出波形反相。

课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 音响放大器设计与制作初始条件：1.模电知识基础，尤其是功放部分。

2.电路板焊接知识。

3.运算放大器LM342，音频功放芯片TDA2030，电阻若干，电容若干，二极管若干，喇叭一个要求完成的主要任务:1.根据理论知识书写课程设计报告。

2.按照要求焊接实物，利用分离元件或集成电路制作一个音响放大器，可以放大话筒信号或毫伏级音频信号。

参考书：1.《电子线路设计·实验·测试》第三版，谢自美主编，华中科技大学出版社2.《通信电子线路》第二版，刘泉主编，武汉理工大学出版社3.《高频电子线路》第三版张肃文主编高教出版社4.《电子技术动手实践》：主编：崔瑞雪，北京航空航天大学出版社时间安排：1．18号：撰写设计报告及答辩地点：鉴主18楼7号实验室指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (3)1 概述 (4)1.1 音响的介绍及音响的历史 (4)1.2名词解释 (5)1.3 设计的任务与要求 (6)2 电路方案的比较与论证 (7)2.1 放大电路的比较与论证 (7)2.2 音频功率放大电路的比较与论证 (7)3 核心元器件介绍 (8)3.1 LM324的介绍 (8)3.2 TDA2030的介绍 (9)4 电路的整体结构 (11)4.1 直流稳压电源电路的设计 (11)4.2 话音放大器与混合前置放大器的设计 (11)4.3 音调控制器的设计 (13)4.4 功率放大电路的设计 (15)5 Multisim仿真 (16)5.1 对元器件的前期准备 (16)5.2 Multisim的简单用法 (16)5.3 仿真结果 (22)6 调试 (25)6.1 静态工作点测试 (25)6.2 最大输出功率测试 (25)6.3 频率特性测试 (25)6.4 音乐试听 (25)7 收获及体会 (26)参考文献 (27)附录 (28)摘要音频放大器可以用来话音扩音、音乐欣赏、卡拉OK伴唱，其中的电子混响器使声音听起来具有一定深度感和空间立体感。

音响放大器课程设计与制作(1)音响放大器课程设计与制作一、课程介绍音响放大器课程是电子工程专业的一门重要课程之一。

本课程旨在让学生了解各种音响放大器的原理、性能和特点，掌握各种放大器电路设计的基本方法和技巧，并完成一款普通功放的设计和制作。

二、教学目标1.理解各种放大器的原理、性能和特点；2.掌握各种放大器电路设计的基本方法和技巧；3.能够独立设计并制作一款普通功放；4.培养学生的实践能力和团队合作精神。

三、教学内容1.音响放大器基础知识：1.1 放大器的分类；1.2 放大器的参数与性能；1.3 放大器的基本电路；1.4 放大器的负反馈和电源。

2.音响放大器的设计：2.1 毫伏表和万用表的使用；2.2 模拟电路设计的基本原理和方法；2.3 放大器的总体设计和电路分析；2.4 电路仿真与优化。

3.音响放大器的制作：3.1 零部件的选择与采购；3.2 印制板的设计与制作；3.3 销量测试和校正；3.4 故障排除与维修。

四、实践环节1.参观大型音响设备，了解音响放大器的应用和市场需求；2.测量实验基准电路的性能参数，并根据实验结果对电路进行优化；3.进行实际电子器件的焊接和装配，建立一个完整的音响放大器；4.测试音响放大器的性能指标，并进行校正和优化；5.设计一些样例电路，提高学生的创新和实践能力。

五、教学方法1.讲授理论知识：融入多媒体教学，以案例和实例讲解；2.课堂互动：组织学生讨论、提问、解答，并设计小组合作；3.大量实践：手工制作音响放大器电路板并测试。

4.以比赛形式鼓励学生思考、创新。

六、教学效果1.学生通过本课程，能够深刻理解各种放大器电路的原理、性能和特点；2.学生掌握各种放大器电路设计的基本方法和技巧，并能独立设计并制作一款普通功放；3.学生的实践能力和团队合作精神得到了很好的培养和提高。

七、总结本课程既注重人才培养，也重视实践操作，将理论与实践结合，使学生能够加深对放大器电路的认识，激发创新潜能，从而达到提高学生职业素质和开发实用技能的目的。

音响放大电路设计与制作教案(详案)章节一：音响放大电路概述教学目标：1. 了解音响放大电路的作用和重要性。

2. 掌握音响放大电路的基本原理和组成部分。

教学内容：1. 音响放大电路的定义和作用。

2. 音响放大电路的基本原理。

3. 音响放大电路的主要组成部分。

教学方法：1. 讲授法：讲解音响放大电路的定义、作用和基本原理。

2. 案例分析法：分析实际的音响放大电路实例。

教学评估：1. 课堂问答：检查学生对音响放大电路的理解程度。

2. 小组讨论：评估学生对音响放大电路组成部分的掌握情况。

章节二：晶体管放大电路教学目标：1. 了解晶体管放大电路的特点和应用。

2. 掌握晶体管放大电路的工作原理。

教学内容：1. 晶体管放大电路的定义和特点。

2. 晶体管放大电路的工作原理。

3. 晶体管放大电路的应用领域。

教学方法：1. 讲授法：讲解晶体管放大电路的定义、特点和工作原理。

2. 实验演示法：展示晶体管放大电路的实验现象。

教学评估：1. 课堂问答：检查学生对晶体管放大电路的理解程度。

2. 实验报告：评估学生对晶体管放大电路实验现象的观察和分析能力。

章节三：功率放大电路教学目标：1. 了解功率放大电路的作用和重要性。

2. 掌握功率放大电路的基本原理和设计方法。

教学内容：1. 功率放大电路的定义和作用。

2. 功率放大电路的基本原理。

3. 功率放大电路的设计方法。

教学方法：1. 讲授法：讲解功率放大电路的定义、作用和基本原理。

2. 案例分析法：分析实际的功率放大电路实例。

教学评估：1. 课堂问答：检查学生对功率放大电路的理解程度。

2. 设计报告：评估学生对功率放大电路设计方法的掌握情况。

章节四：音响放大电路的设计与制作教学目标：1. 了解音响放大电路的设计原则和方法。

2. 掌握音响放大电路的制作技巧和注意事项。

教学内容：1. 音响放大电路的设计原则和方法。

2. 音响放大电路的制作技巧。

3. 音响放大电路的注意事项。

教学方法：1. 讲授法：讲解音响放大电路的设计原则、方法和制作技巧。

模拟电子课程设计专业班级：电气工程及其自动化6班姓名：XXXXXX学号：XXXXXX河南理工大学万方科技学院目录题目:摘要:1 概述1.1音响的介绍1.2音响的作用意义2 电路方案的比较与论证2.1放大电路的比较与论证2.2音频功率放大电路的比较与论证3 核心元器件介绍3.1LM324的介绍3.2TDA2030的介绍4 电路设计4.1直流稳压电源电路的设计4.2话音放大器与混合前置放大器的设计4.3功率放大电路的设计5 PCB的制作5.1对元器件的前期准备5.2S CH原理图应注意常见问题5.3PCB设计中应注意的问题5.4焊盘应注意的常见问题6 调试6.1静态工作点测试6.2最大输出功率测试6.3频率特性测试6.4话音放大器参考文献附件1：电路原理图附件2：元件清单音响放大器课程设计与制作摘要本文介绍了音响的构成、功能、及工作原理，它由TDA2030芯片所组成的功放电路，LM324四运放大器为前置放大和音调放大构成，本身具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点。

而TDA2030一款输出功率大，最大功率到达35W左右，静态电流小，负载能力强，动态电流大既可带动4-16Ω的扬声器，电路简洁，制作方便、性能可靠的高保真功放，并具有内部保护电路。

本设计的功能是将输入音频信号进行放大，是一种可普遍用于家庭音响系统、立体声唱机等电子系统中，便于携带，适用性强。

1 概述1.1 音响的介绍音响技术的发展经历了电子管、晶体管、场效应管的历史时期，在不同的历史时期都各有其特点。

通过音响放大器设计，使我们认识到一个简单的模拟电路系统，应当包括信号源、输入级、中间级、输出级和执行机构。

信号源的作用是提供待放大的电信号，如果信号是非电量，还须把非电量转换为电信号，然后进入输入级，中间级进行电流或电压放大，再进入输出级进行功率放大，最后去推动执行机构做某项工作。

1.2 音响的作用意义音响放大器是将电信号还原成声音信号的一种装置，还原真实性将作为评价音箱性能的重要标准。

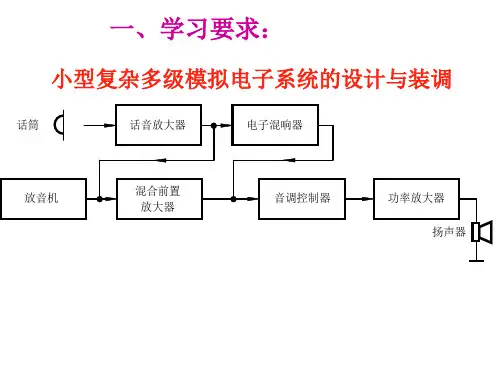

音响放大器设计与制作教案设计(一)本次课教案课题引入（5分钟）：会场所用的扩音器、MP3、电视机里的伴音信号经过了哪些功能处理最终从扬声器（音箱）还原出不失真声音呢？由学生根据电子技术课程中所学知识进行回答，老师通过设问，启发学生思考得出音频信号的处理过程，从而最终得出音响放大器的结构方框图如下：学习任务告知（3分钟）：本次课我将带领同学们一起来分析音响放大器各单元电路的作用，了解各单元电路的基本组成，为后面进行音响放大器的设计作准备，要求同学们能掌握音响放大器的基本结构与各部分的功能，经后能自行分析在工作过程中遇到的实际音响产品。

制订项目计划（12分钟）：学生分组，以小组为单位根据下发的引导文进行学习和讨论，然后教师组织提问，每组回答1-2个问题，其他小组注意补充和学习任务1：音源的相关知识学习（10分钟）设问：什么是音源，音响设备中常见的音源有哪些？本任务由第1小组负责回答，其他小组进行适当补充，老师进行引导，最后作点评。

音源就是声音的源头，没有音源，用音响系统还原声音也就无从谈起，常见的有模拟音源和数码音源模拟音源：时间上连续、而且幅度随时间连续变化的讯号称为模拟讯号（例如声波就是模拟讯号，音响系统中传输的电流、电压讯号也是模拟讯号），记录和处理模拟讯号的音源就是模拟音源，例如磁带/卡座、LP/LP唱机；数字音源：时间上不连续、幅度只有0和1两种变化的讯号称为数字讯号，记录和处理数字讯号的音源叫做数码音源，例如CD/CD机、DVD-A/DVD-A播放机、SACD/SACD播放机等。

任务2：前置放大器的相关知识学习（15分钟）设问：什么叫前置放大电路，其主要作用是什么？本任务由第2小组负责回答，其他小组进行适当补充，回答问题过程中老师进行引导，最后作点评。

1、前置放大器是指把音频（AUX、MIC）信号放大至功率放大器所能接受的输入范围的功能电路。

2、前置放大电路功能有两个：一是要选择所需要的音源信号，并放大到额定电平；二是要进行各种音质控制，以美化声音。
