公路波形梁钢护栏产品质量行业监督抽查实施规范1 JDCC202003

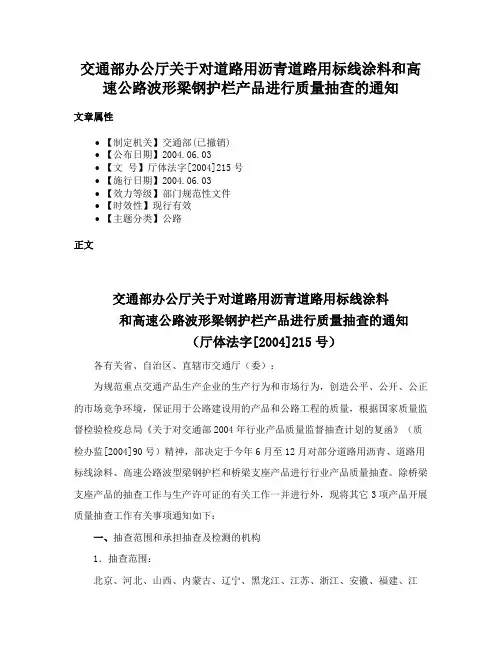

交通部办公厅关于对道路用沥青道路用标线涂料和高速公路波形梁钢护栏产品进行质量抽查的通知文章属性•【制定机关】交通部(已撤销)•【公布日期】2004.06.03•【文号】厅体法字[2004]215号•【施行日期】2004.06.03•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】公路正文交通部办公厅关于对道路用沥青道路用标线涂料和高速公路波形梁钢护栏产品进行质量抽查的通知（厅体法字[2004]215号）各有关省、自治区、直辖市交通厅（委）：为规范重点交通产品生产企业的生产行为和市场行为，创造公平、公开、公正的市场竞争环境，保证用于公路建设用的产品和公路工程的质量，根据国家质量监督检验检疫总局《关于对交通部2004年行业产品质量监督抽查计划的复函》（质检办监[2004]90号）精神，部决定于今年6月至12月对部分道路用沥青、道路用标线涂料、高速公路波型梁钢护栏和桥梁支座产品进行行业产品质量抽查。

除桥梁支座产品的抽查工作与生产许可证的有关工作一并进行外，现将其它3项产品开展质量抽查工作有关事项通知如下：一、抽查范围和承担抽查及检测的机构1．抽查范围：北京、河北、山西、内蒙古、辽宁、黑龙江、江苏、浙江、安徽、福建、江西、河南、湖北、湖南、广东、广西、四川、贵州、云南、甘肃省（自治区、直辖市）的部分重点高等级公路和“安保工程”等主要路段。

2.承担抽查及检测的机构：“道路用沥青”抽查检测由北京公路工程检测中心（原交通部公路工程检测中心承担。

“道路用标线涂料”抽查检测由北京交通工程第一检测中心（原交通部交通工程监理检测中心）、北京交通工程第二检测中心（原交通部交通工程检测中心）共同承担。

“高速公路波型梁钢护栏”抽查检测由北京交通工程第二检测中心承担。

二、抽查依据标准1．道路用沥青：⑴国家标准GB50092—96《沥青路面施工及验收规范》；⑵交通行业标准JTJ036—98《公路改性沥青路面施工技术规范》；⑶交通行业标准JTJ052—2000《公路工程沥青及沥青混合料试验规程》；⑷国家标准GB/T10111—1988《利用随机数骰子进行随机抽样的方法》。

交通运输部关于发布《公路波形梁钢护栏产品质量监督抽查实施规范》等10项产品质量监督抽查实施规范的公告文章属性•【制定机关】交通运输部•【公布日期】2024.04.19•【文号】交通运输部公告2024年第22号•【施行日期】2024.04.19•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】公路,质量管理和监督正文中华人民共和国交通运输部公告2024年第22号关于发布《公路波形梁钢护栏产品质量监督抽查实施规范》等10项产品质量监督抽查实施规范的公告现发布《公路波形梁钢护栏产品质量监督抽查实施规范》等10项产品质量监督抽查实施规范，自发布之日起实施。

附件：10项交通运输产品质量监督抽查实施规范清单交通运输部2024年4月19日附件：10项交通运输产品质量监督抽查实施规范清单序规范编规范名称代替（废止）规范号号1 JDCC003—2024公路波形梁钢护栏产品质量监督抽查实施规范公路波形梁钢护栏产品质量监督抽查实施规范（JDCC 2020—03）2 JDCC004—2024玻璃纤维增强塑料管箱产品质量监督抽查实施规范玻璃钢管箱产品质量监督抽查实施规范（JDCC 2020—04）3 JDCC012—2024救生衣产品质量监督抽查实施规范救生衣产品质量监督抽查实施规范（JDCC 2020—12）4 JDCC034—2024高速公路LED可变信息标志产品质量监督抽查实施规范高速公路LED可变信息标志产品质量监督抽查实施规范（试行）5 JDCC035—2024LED主动发光道路交通标志产品质量监督抽查实施规范—6 JDCC036—2024LED车道控制标志产品质量监督抽查实施规范LED车道控制标志产品质量监督抽查实施规范（试行）7 JDCC037—2024路面标线用玻璃珠产品质量监督抽查实施规范路面标线用玻璃珠产品质量监督抽查实施规范（试行）8 JDCC038—2024防眩板产品质量监督抽查实施规范防眩板产品质量监督抽查实施规范（试行）9 JDCC039—2024交通标志板产品质量监督抽查实施规范交通标志板产品质量监督抽查实施规范（试行）10 JDCC040—2024溢油分散剂产品质量监督抽查实施规范—。

公路施工波形梁钢护栏安装质量检查表
桩号：
检查内容检查结果
基本要求1．护栏的制作应符合《高速公路波形梁钢护栏》、《公路三波形梁钢护栏》、合同文件的规定。

2．立体、波形梁、防阻块及托架的安装应符合设计和施工要求。

3．为保证护栏的整体强度，路肩和中央分隔带的土基压实度不应小于设计值。

达不到压实度要求的路段不应进行护栏立柱打入施工。

石方路段和挡土墙上的护栏立柱埋深及基础处理应符合设计要求。

4．设置地点、内容正确。

质保资料1．供货厂家的质保单齐全。

安装完成后，护栏、标志板面应无任何裂纹和划痕。

2．材料检验、验收资料齐全。

3．自检、抽检资料齐全。

外观鉴定1．焊管焊缝应平整。

构件镀层表面应均匀完整、颜色一致，无漏镀、露铁等缺陷。

不符合要求时，每处减2分。

波形板搭接方向正确、平顺，垫圈齐备，螺栓紧固。

不符合要求时，每处减2分。

2．波形板、立柱不得现场焊割和钻孔，不符合要求时，每处减2分。

实测项目
项目
允许
偏差
检测情况合格率1．立柱竖直度(mm)
2．立柱规格尺寸
3．立柱埋设深度mm/m
4．立柱镀层厚度（um）
5．拼接螺栓抗拉强度
6．波形板长度(mm)
7．波形板镀层厚度（um）
8．配套件镀层厚度（um）
9．横梁中心高度(mm)
10．护栏顺直度(mm/m)
11．立柱中距(mm)
检查者：单位：日期：。

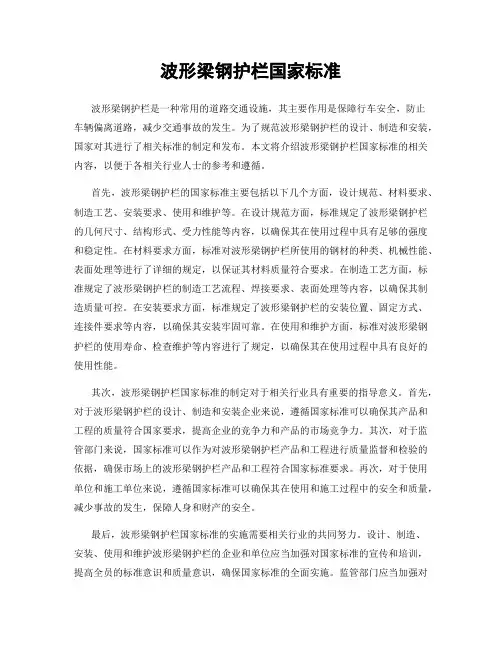

波形梁钢护栏国家标准波形梁钢护栏是一种常用的道路交通设施，其主要作用是保障行车安全，防止车辆偏离道路，减少交通事故的发生。

为了规范波形梁钢护栏的设计、制造和安装，国家对其进行了相关标准的制定和发布。

本文将介绍波形梁钢护栏国家标准的相关内容，以便于各相关行业人士的参考和遵循。

首先，波形梁钢护栏的国家标准主要包括以下几个方面，设计规范、材料要求、制造工艺、安装要求、使用和维护等。

在设计规范方面，标准规定了波形梁钢护栏的几何尺寸、结构形式、受力性能等内容，以确保其在使用过程中具有足够的强度和稳定性。

在材料要求方面，标准对波形梁钢护栏所使用的钢材的种类、机械性能、表面处理等进行了详细的规定，以保证其材料质量符合要求。

在制造工艺方面，标准规定了波形梁钢护栏的制造工艺流程、焊接要求、表面处理等内容，以确保其制造质量可控。

在安装要求方面，标准规定了波形梁钢护栏的安装位置、固定方式、连接件要求等内容，以确保其安装牢固可靠。

在使用和维护方面，标准对波形梁钢护栏的使用寿命、检查维护等内容进行了规定，以确保其在使用过程中具有良好的使用性能。

其次，波形梁钢护栏国家标准的制定对于相关行业具有重要的指导意义。

首先，对于波形梁钢护栏的设计、制造和安装企业来说，遵循国家标准可以确保其产品和工程的质量符合国家要求，提高企业的竞争力和产品的市场竞争力。

其次，对于监管部门来说，国家标准可以作为对波形梁钢护栏产品和工程进行质量监督和检验的依据，确保市场上的波形梁钢护栏产品和工程符合国家标准要求。

再次，对于使用单位和施工单位来说，遵循国家标准可以确保其在使用和施工过程中的安全和质量，减少事故的发生，保障人身和财产的安全。

最后，波形梁钢护栏国家标准的实施需要相关行业的共同努力。

设计、制造、安装、使用和维护波形梁钢护栏的企业和单位应当加强对国家标准的宣传和培训，提高全员的标准意识和质量意识，确保国家标准的全面实施。

监管部门应当加强对国家标准的执行和监督，及时发现和纠正违反标准的行为，确保国家标准的严格执行。

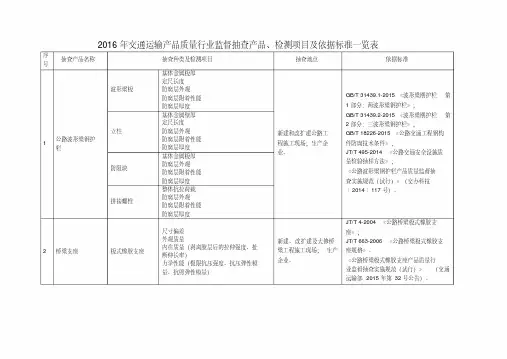

交通运输部办公厅关于2016年度公路波形梁钢护栏等四类交通运输产品质量行业监督抽查结果的通报文章属性•【制定机关】交通运输部•【公布日期】2017.01.22•【文号】交办科技函〔2017〕81号•【施行日期】2017.01.22•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】质量管理和监督正文交通运输部办公厅关于2016年度公路波形梁钢护栏等四类交通运输产品质量行业监督抽查结果的通报交办科技函〔2017〕81号各省、自治区、直辖市、新疆生产建设兵团交通运输厅（局、委）：为加强交通运输产品质量监督管理，提升交通运输行业工程建设、运输服务质量和安全水平，经国家质量监督检验检疫总局批复同意，按照《交通运输部办公厅关于开展2016年交通运输产品质量行业监督抽查工作的通知》（交办科技函﹝2016﹞586号），依据《交通运输产品质量行业监督抽查管理办法（试行）》（简称《管理办法》，交科技发﹝2012﹞32号），交通运输部组织实施了公路波形梁钢护栏、桥梁支座、高密度聚乙烯硅芯塑料管、路面标线涂料等4类产品质量行业监督抽查，现将有关情况通报如下：一、基本情况（一）监督抽查组织情况。

本次监督抽查委托交通运输部公路科学研究院为牵头技术机构，在北京、天津、河北、山西、辽宁、江苏、浙江、福建、山东、四川10个省（市）开展部省联动抽查工作，由国家交通安全设施质量监督检验中心、国家道路及桥梁质量监督检验中心和交通运输部科学研究院交通工程检测中心负责进入全国交通建设市场的公路波形梁钢护栏、桥梁支座、高密度聚乙烯硅芯塑料管和路面标线涂料等4类产品的抽查工作。

由北京市公路工程质量检测中心、天津市市政工程质量检测中心、河北省交通规划设计院试验检测室、山西省交通建设工程质量检测中心（有限公司）、辽宁省交通规划设计院试验检测中心、辽宁公路试验检测中心、苏交科集团股份有限公司工程检测中心、江苏省交通规划设计院股份有限公司工程质量检测中心、浙江交科工程检测有限公司、福建省公路工程试验检测中心站、山东省交通科学研究院、四川省交通运输厅公路规划勘察设计研究院负责进入本省（市）交通建设市场的上述有关产品的监督抽查工作。

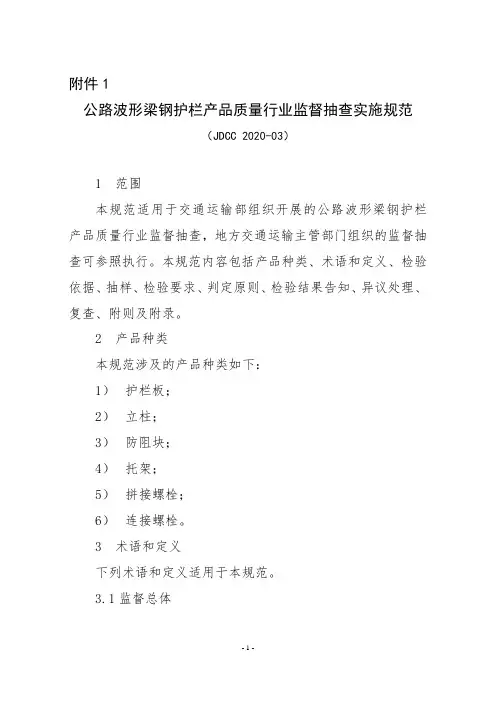

公路波形梁钢护栏产品质量监督抽查实施规范及试验检测频率一览表（试行）1 范围本规范适用于交通运输部公路波形梁钢护栏产品质量监督抽查，地方交通运输主管部门组织的监督抽查可参照执行。

本规范内容包括产品种类、术语和定义、检验依据、抽样、检验要求、判定原则、异议处理复检、复查、附则及附录。

2 产品种类本规范涉及六个产品种类，具体如下：1）波形梁板；2）立柱；3）防阻块；4）托架；5）拼接螺栓；6）连接螺栓。

3 术语和定义下列术语和定义适用于本规范。

3.1 监督（核查）总体被实施监督的单位产品的全体。

3.2 复验由于操作、样品、设备等异常导致单次试验结果出现偏离时，依据原要求进行再次试验。

3.3 复检对检验结果有异议时，为了验证检验结果的有效性，重新进行试验。

3.4 复查发现的问题处理后，重新进行的检验行为。

3.5备验样品复验时使用的样品。

3.6 备用样品复检时使用的样品。

4 检验依据下列引用的文件，其最新版本或修改单均适用于本规范。

GB/T 18226 高速公路交通工程钢构件防腐技术条件JT/T 281 公路波形梁钢护栏JT/T 457 公路三波形梁钢护栏JT/T 495 公路交通安全设施质量检验抽样及判定交科技发[2012]32号交通运输产品质量行业监督抽查管理办法（试行）5 抽样5.1抽样型号或规格抽样产品应是JT/T 281或JT/T 457标准中规定的规格型号。

5.2抽样方法、基数及数量在工程现场、生产企业或经销企业随机抽取同一生产企业一年内生产的产品，抽查的产品应具有生产企业的质量检验合格证明。

抽样人员不应少于2人。

5.2.2 抽样基数监督总体应大于250，螺栓产品不大于10000划分为一个批次，其它产品不大于1000组成一批，当超过时，将监督总体按前述要求均分为多个批。

随机抽取1~3批。

1）工程现场或经销企业抽样（1）对于螺栓批，当包装贮存时，从总包数中随机抽取13包，每包中随机抽取3套，当不足13包时，适当增加每包中抽取的数量，保证样品数为39套；若非包装贮存，随机抽取39套样品。

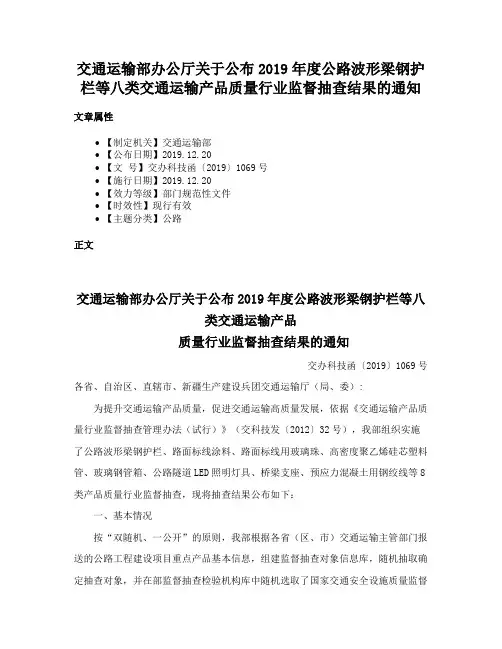

交通运输部办公厅关于公布2019年度公路波形梁钢护栏等八类交通运输产品质量行业监督抽查结果的通知文章属性•【制定机关】交通运输部•【公布日期】2019.12.20•【文号】交办科技函〔2019〕1069号•【施行日期】2019.12.20•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】公路正文交通运输部办公厅关于公布2019年度公路波形梁钢护栏等八类交通运输产品质量行业监督抽查结果的通知交办科技函〔2019〕1069号各省、自治区、直辖市、新疆生产建设兵团交通运输厅（局、委）: 为提升交通运输产品质量，促进交通运输高质量发展，依据《交通运输产品质量行业监督抽查管理办法（试行）》（交科技发〔2012〕32号），我部组织实施了公路波形梁钢护栏、路面标线涂料、路面标线用玻璃珠、高密度聚乙烯硅芯塑料管、玻璃钢管箱、公路隧道LED照明灯具、桥梁支座、预应力混凝土用钢绞线等8类产品质量行业监督抽查，现将抽查结果公布如下：一、基本情况按“双随机、一公开”的原则，我部根据各省（区、市）交通运输主管部门报送的公路工程建设项目重点产品基本信息，组建监督抽查对象信息库，随机抽取确定抽查对象，并在部监督抽查检验机构库中随机选取了国家交通安全设施质量监督检验中心等22个检验机构负责指定地区和工程项目使用产品的监督抽查工作。

部公路科学研究院为牵头技术机构，负责组织协调和监督检查等工作。

各检验机构随机选派抽查人员，严格按照部有关文件要求和相关标准规范开展监督抽查工作。

二、抽查结果本次监督抽查随机选取了28个省（区、市）的111个路段，涉及169家生产企业的453个批次产品，抽样样品总数6513组（件），总体抽样合格率为92.9%，共发现34家企业、37个批次产品不合格，其中18家企业、19个批次已完成整改，经复查确认合格，此外有5个工程项目更换了产品供货企业。

（一）公路波形梁钢护栏。

在23个省份抽查了45个路段、43家生产企业的225个批次、5216个样品，总体抽样合格率为93.3%。
