热释电红外传感器简介

热释电红外传感器原理及其应用热释电红外传感器原理及其应用
热释电红外传感器（thermoelectric infrared sensor，TIRS）是一种利用热释电效应（thermoelectric effect）来检测环境中红外热源的光学传感器。

它能够通过辐射能量与传感器内表面温度的差异来检测非可见的红外辐射，以实现远距离监测和测量热源发射能力的目的。

热释电红外传感器的工作原理是，当热释电芯片内的两个特定的同质金属材料互相接触时，会出现一个电压，这称为热释电效应。

热释电红外传感器将两种金属材质聚集在一起，当热源照射到传感器表面时，会让其中一种材料受热，而另一种材料不受热。

随着材料的表面温度升高，热释电效应将产生一个电压，这一区别值便可以表示出环境中红外辐射强度发生变化的情况。

热释电红外传感器广泛应用于飞机机舱设备房内的温度监控，能够检测空调系统及周边电子设备的温度变化，从而维持机舱温度在所需范围内。

此外，也常用于物流运输、医疗保健及无人机等行业对环境温度进行监控，能够有效降低安全风险，提高工作效率。

此外，热释电红外传感器还可用于检测大气污染物，能够根据环境温度及湿度两种因素来监测大气环境，提供可靠的污染数据以帮助制定行之有效的污染防治措施。

热释电红外传感器工作原理
热释电红外传感器是一种测量和检测红外辐射的设备，它利用物体发出的红外辐射来探测物体的存在。

其工作原理基于物体的热能状态。

当一个物体的温度高于绝对温度零度时，它会发出红外辐射。

这些红外辐射按照不同的波长和频率发射出去。

热释电红外传感器通过检测这些红外辐射来感知物体的存在。

热释电红外传感器通常由一个红外探测器和一个信号处理单元组成。

红外探测器通常是由热释电材料制成，如锂钽酸锂、锂铌酸锂等。

这些材料能够根据温度的变化而产生电荷。

当物体靠近红外探测器时，物体的红外辐射也会靠近传感器。

这会导致探测器吸收更多的红外辐射，从而使其温度上升。

温度的升高会导致热释电材料中的离子在晶格之间移动，并产生电荷。

这些电荷被收集并转化为电压信号。

信号处理单元会接收并处理来自红外探测器的电压信号。

它会分析信号的幅度和频率，以判断是否存在物体并确定其位置和运动。

通过与预设的阈值进行比较，传感器可以触发适当的响应，如报警、触发摄像头拍摄等。

总之，热释电红外传感器通过测量和分析物体发出的红外辐射来感知其存在。

它的工作原理基于热释电材料的特性，利用物体温度的变化产生电荷，并将其转化为电压信号。

这种传感器可以广泛应用于防盗系统、人体检测、智能家居等领域。

热释电红外传感器的工作原理热释电红外传感器是一种采用热释电效应来感测红外辐射的传感器。

该传感器能够感知物体的温度和运动状态，具有广泛的应用领域，如安防、自动化、机器人等。

一、热释电效应原理热释电效应是指在非均匀电介质中，当物理量（如温度）发生变化时，电介质中的电荷会发生移动，导致电势的变化。

这种现象叫做热释电效应。

利用这种效应可以制成红外传感器。

二、热释电红外传感器的结构热释电红外传感器由传感器芯片、滤光器、接收器、前置放大器、信号处理电路、输出电路等组成。

传感器芯片通常由热释电材料制成，如聚乙烯、锂铌酸锂等。

滤光器主要过滤掉不需要的光波，只让红外波通过。

接收器将红外波转化为电信号，然后通过前置放大器放大。

信号处理电路对信号进行滤波、增益等处理。

输出电路将处理后的信号转化为可用的电压或电流输出。

三、热释电红外传感器的工作原理1. 当有热源或物体进入传感器的感应区域时，将发射红外辐射波。

2. 经过滤光器的过滤，只有红外波通过，照射到传感器芯片上。

3. 传感器芯片产生电荷的移动，产生电势，经由接收器转化为电信号。

4. 通过前置放大器放大信号之后，通过信号处理电路进行滤波、增益等操作。

5. 处理后的信号通过输出电路转化为可用的电压或电流输出。

四、热释电红外传感器的优缺点1. 优点：响应速度快、结构简单、功耗低、灵敏度高、价格相对较低、在恶劣环境下也可以进行工作。

2. 缺点：受环境影响较大、易受其它电磁辐射的干扰、动态响应能力较差。

综上所述，热释电红外传感器是一种基于热释电效应工作的传感器，其工作原理主要是利用物体的红外辐射，产生电荷移动，最终产生电势并输出信号。

该传感器具有快速响应速度、低功耗、灵敏度高等优点，但受到环境影响较大、易受其它电磁辐射的干扰等缺点。

人体热释电红外传感器原理
人体热释电红外传感器是一种检测人体红外辐射的传感器，其原理是基于人体的热释电效应。

当人体处于运动状态时，身体会产生一定的热量，这些热量会以红外辐射的形式散发出去。

人体热释电红外传感器通过检测这些红外辐射来感知人体的存在。

传感器的核心部件是一个热敏元件，通常是一组红外探测器。

当人体进入传感器的探测范围内时，红外辐射会被探测器吸收，从而使探测器的温度发生变化。

这种温度变化会被转换成电信号，进而被放大和处理，最终输出一个人体存在的信号。

人体热释电红外传感器具有高灵敏度、快速响应、低功耗等优点，广泛应用于安防、智能家居、自动化控制等领域。

但是，由于传感器只能检测到人体的热辐射，因此在环境温度变化较大或者存在其他热源干扰时，传感器的准确性可能会受到影响。

总之，人体热释电红外传感器是一种基于热释电效应的传感器，通过检测人体产生的红外辐射来感知人体的存在。

其工作原理简单、响应速度快、功耗低，是一种广泛应用于安防、智能家居等领域的传感器。

产品名称：热释电红外传感器产品价格：在线订购：热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。

早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。

热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。

它目标正在被广泛的应用到各种自动化控制装置中。

除了在我们熟知的楼道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。

比如：在房间无人时会自动停机的空调机、饮水机。

电视机能判断无人观看或观众已经睡觉后自动关机的机构。

开启监视器或自动门铃上的应用。

结合摄影机或数码照相机自动记录动物或人的活动等等……。

您可以根据自己的奇思妙想，结合其它电路开发出更加优秀的新产品。

或自动化控制装置。

热释电传感器基本知识热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。

热释电传感器是对温度敏感的传感器。

它由陶瓷氧化物或压电晶体元件组成，在元件两个表面做成电极，在传感器监测范围内温度有ΔT的变化时，热释电效应会在两个电极上会产生电荷ΔQ，即在两电极之间产生一微弱的电压ΔV。

由于它的输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。

热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失，即当环境温度稳定不变时，ΔT=0，则传感器无输出。

当人体进入检测区，因人体温度与环境温度有差别，产生ΔT，则有ΔT 输出；若人体进入检测区后不动，则温度没有变化，传感器也没有输出了。

所以这种传感器检测人体或者动物的活动传感。

由实验证明，传感器不加光学透镜(也称菲涅尔透镜)，其检测距离小于2m，而加上光学透镜后，其检测距离可大于7m。

为了缩短产品研发周期，快速应用热释电传感技术。

电子制作实验室网站批量供应以下几种热释电传感器成品组件。

红外模块使用注意事项：1、人体感应器模块属于高度敏感的器件，它对电源要求很高，必须经过良好的稳压滤波，例如9V的层叠电池就可能因为内阻较大不能正常工作，建议客户用LM7808稳压芯片稳压后再通过220UF和0.1UF的电容滤波后供电。

红外热释电传感器什么是红外热释电传感器红外热释电传感器是一种被广泛使用在安防监控中的传感器，可以检测并识别人体的红外辐射信号。

它可通过检测人体辐射的红外线来判断人体的存在，从而实现人体感应的应用。

与其他传感器相比，它在检测精度、灵敏度和稳定性方面都有很优秀的表现。

红外热释电传感器的原理红外热释电传感器采用的是“热释电效应”，当红外线照射在热释电传感器的各个区域上，红外线会通过吸收、反射、透过等过程，转化成电信号输出。

热释电材料在吸收红外线照射后，自身温度会提高，并且电荷的分布状态也会发生改变，从而产生输出电信号。

通过对红外辐射信号的检测和分析，可以判断出人体的存在与否。

红外热释电传感器的优劣势优势：1.高精度。

红外热释电传感器可以检测人体的移动方向、速度、距离等，准确度较高。

2.环境适应性强。

在各种天气环境下，红外热释电传感器都可以保持稳定的检测效果。

3.无线控制。

红外热释电传感器可以实现与其他设备的无线联动和控制。

劣势：1.价格较高。

红外热释电传感器的经济性不如其他传感器。

2.局限性。

红外热释电传感器只能检测人体等物品的红外辐射信号，无法判断物品的其他特征。

红外热释电传感器的应用红外热释电传感器主要应用于安防现场，例如办公室、居民小区、道路、停车场等。

具体应用如下：1.报警。

红外热释电传感器可以在特定的区域内检测人体的存在，当检测到非法闯入时，会即时发送信号到安全系统进行报警。

2.自动开关灯。

在开启了自动感应的灯具中，红外热释电传感器可以检测人体的存在，从而实现灯具的自动开关。

3.智能家居。

将红外热释电传感器应用到家居中，可以通过对家具的感知，实现智能化的控制管理。

红外热释电传感器与其他传感器的区别与其他传感器相比，红外热释电传感器的最大优势在于检测的是人体的红外辐射信号。

与光线传感器、声音传感器等其他传感器相比，红外热释电传感器可以在低光照、较弱声音等条件下工作，并且抗干扰能力较强。

但是，它也有自己的局限性，如无法检测人体之外的物体，且价格和功耗较高。

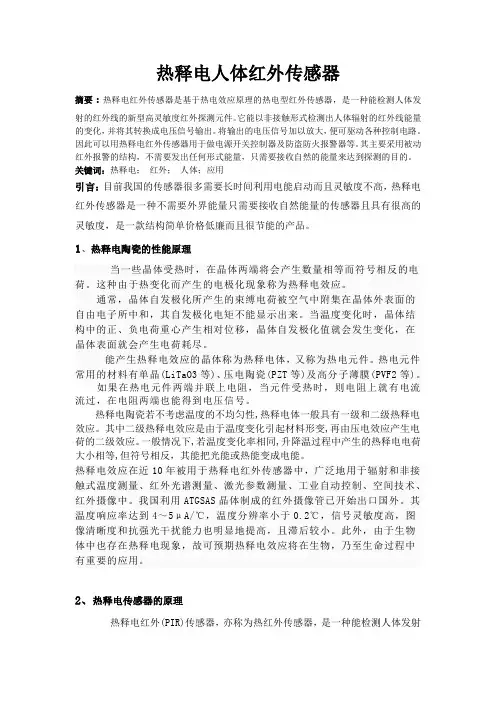

热释电人体红外传感器摘要：热释电红外传感器是基于热电效应原理的热电型红外传感器，是一种能检测人体发射的红外线的新型高灵敏度红外探测元件。

它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。

将输出的电压信号加以放大，便可驱动各种控制电路。

因此可以用热释电红外传感器用于做电源开关控制器及防盗防火报警器等。

其主要采用被动红外报警的结构，不需要发出任何形式能量，只需要接收自然的能量来达到探测的目的。

关键词：热释电；红外；人体；应用引言：目前我国的传感器很多需要长时间利用电能启动而且灵敏度不高，热释电红外传感器是一种不需要外界能量只需要接收自然能量的传感器且具有很高的灵敏度，是一款结构简单价格低廉而且很节能的产品。

1、热释电陶瓷的性能原理当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。

这种由于热变化而产生的电极化现象称为热释电效应。

通常，晶体自发极化所产生的束缚电荷被空气中附集在晶体外表面的自由电子所中和，其自发极化电矩不能显示出来。

当温度变化时，晶体结构中的正、负电荷重心产生相对位移，晶体自发极化值就会发生变化，在晶体表面就会产生电荷耗尽。

能产生热释电效应的晶体称为热释电体，又称为热电元件。

热电元件常用的材料有单晶(LiTaO3等)、压电陶瓷(PZT等)及高分子薄膜(PVF2等)。

如果在热电元件两端并联上电阻，当元件受热时，则电阻上就有电流流过，在电阻两端也能得到电压信号。

热释电陶瓷若不考虑温度的不均匀性,热释电体一般具有一级和二级热释电效应。

其中二级热释电效应是由于温度变化引起材料形变,再由压电效应产生电荷的二级效应。

一般情况下,若温度变化率相同,升降温过程中产生的热释电电荷大小相等,但符号相反，其能把光能或热能变成电能。

热释电效应在近10年被用于热释电红外传感器中，广泛地用于辐射和非接触式温度测量、红外光谱测量、激光参数测量、工业自动控制、空间技术、红外摄像中。

热释电红外传感器简介被动式红外探测器不需要附加红外辐射光源，本身不向外界发射任何能量，而是由探测器直接探测来自移动目标的红外辐射，因此才有被动式之称。

被动式红外探测器是利用热释电效应进行探测的。

被动式红外探测器又称为热释电红外探测器，其主要工作原理便是热释电效应。

热释电效应是指如果使某些强介电质材料(如钦酸钡、钦错酸铅P(zT)等)的表面温度发生变化，则随着温度的上升或下降，材料表面发生极化，即表面上就会产生电荷的变化，从而使物质表面电荷失去平衡，最终电荷变化将以电压或电流形式输出。

热释电红外传感器通过接收移动人体辐射出的特定波长的红外线，可以将其转化为与人体运动速度，距离，方向有关的低频电信号。

当热释电红外传感器受到红外辐射源的照射时，其内部敏感材料的温度将升高，极化强度减弱，表面电荷减少，通常将释放掉的这部分电荷称为热释电电荷。

由于热释电电荷的多少可以反映出材料温度的变化，所以由热释电电荷经电路转变成的输出电压也同样可以反映出材料温度的变化，从而探测出红外辐射能量的变化。

红外探测器的光学系统可以将来自多个方向的红外辐射能量聚焦在探测器上，这样红外探测器就可以探测到某一个立体探测空间内热辐射的变化。

当防范区域内没有移动的人体时，由于所有的背景物体(如墙壁、家具等)在室温下红外辐射的能量比较小，而且基本上是稳定的，所以不能触发报警器。

当有人体突然进入探测区域时，会造成红外辐射能量的突然变化，红外探测器将接收到的活动人体与背景物体之间的红外热辐射能量的变化转化为相应的电信号，电信号的大小，决定于敏感元件温度变化的快慢，经过后级比较器与状态控制器产生相应的输出信号U，送往报警器，发出报警信号。

红外探测器的探测波长为8~14um，人体的红外辐射波长正好处于这个范围之内，因此能较好的探测到活动的人体。

被动式红外探测器属于空间控制型探测器，其警戒范围在不同方向呈多个单波束状态，组成锥体感热区域，构成立体警戒。

热释电红外传感器原理及其应用热释电红外传感器原理及其应用
热释电红外传感器是一种气体传感器，它能够测量工作环境中的
红外和可见光辐射强度，并将这些信息转换成电流流或电压。

这种传
感器的结构一般包括一个热释电片，一个微电路，一个高静态电压源
和一个放大器。

热释电片是一种特殊的半导体材料，它能够根据环境
中的温度变化而发出的热释电电位变化来检测红外线和可见光的辐射
状况。

当外部红外辐射作用在热释电片上时，它会产生一定的热释电
电位，而这种电位变化可以被微电路检测到，并将其转换成相应电压
或电流信号输出。

热释电红外传感器在不同领域有着多种应用，如工业自动化、电
力检测，例如空调系统中的传感器设备，可以准确地检测并监测环境
中的温度和红外辐射状况，从而达到自动控制空调系统的效果。

另外，它也可以用于安全系统、运动识别系统中，可以检测到目标物体的热
释电信号，从而实现人机交互和数据采集。

热释电红外传感器在火灾
报警系统中也有着重要作用，当室内有异常情况，如火灾发生时，它
可以检测到环境中的热释电信号变化，并立即发出警报，提醒使用者
注意安全。

此外，热释电红外传感器也可以用来监测太阳辐射，因为太阳除
了发出大量的可见光外，还发出大量的红外线，因此能够通过热释电
传感器来检测太阳辐射及其变化。

这种传感器也可以用于大气污染控制，可以检测到空气中有毒气体的存在，从而有效控制空气污染。

总之，热释电红外传感器具有多种应用场景，它可以根据温度和
红外辐射状况来检测和控制室内环境，从而实现自动控制、人机交互
和安全报警等功能。

热释电红外传感器说明热释电红外传感器，这名字听起来是不是挺高大上的？它就是一种能“感知”温度变化的小玩意儿。

它就像是那种“灵敏的探子”，只要有热量经过，它立马就能感应到，真的是太厉害了！想想，如果你家里有个热释电传感器，它就能帮你发现那些“潜伏者”，比如偷偷溜进你家的小猫咪，或者是你正在忙着做饭却忘了关的电炉。

它的原理其实很简单，热释电材料在受到温度变化时，会产生电信号，传递给其他设备。

简单说，它就是一个温度的“侦探”，随时待命，等着捕捉热量的“踪迹”。

这玩意儿广泛应用于各个领域，尤其是安全监控。

想象一下，家里装了这样一个传感器，当有人靠近的时候，它会发出警报，简直就像是家里的“守护神”。

它还能搭配摄像头，瞬间变身为“全能侦探”，让你再也不怕漏掉任何可疑的动静。

你要是晚上睡觉，突然听到一声“嘀嘀”，别紧张，可能是热释电传感器在向你报告：有人来了！这东西也很省电，长时间工作也不用担心它会“罢工”，真是个节能的小能手。

再说说它的应用场景吧，真的是五花八门。

从家居到商业，再到智能交通，几乎无处不在。

在商场里，很多时候你都不知道，其实你身边就有它的身影。

比如说，当你走进一家店里，门口的传感器就会感应到你，自动开门，像个热情的迎宾员。

这种科技感，真让人忍不住想多逛逛。

还有那种智能家居系统，靠着热释电传感器，你的灯可以实现自动开关，晚上起床的时候再也不用摸黑了，想想就觉得方便！热释电红外传感器的优点可真不少。

它的响应速度极快，瞬间就能捕捉到热量变化，简直不费吹灰之力。

它的安装也超级简单，没啥技术含量，几乎人人都能搞定。

只要把它装在一个合适的位置，就能开始“工作”了！这让不少人都爱上了这个小家伙，像是给家里增添了一个“聪明的小助手”。

也有人觉得它可能会误报，比如当空调突然开起来时，它也许会“以为”有个人在活动，结果发出警报，哈哈，这时候就得自认倒霉了。

不过，热释电红外传感器也有一些小缺点。

比如，价格有点小贵，尤其是高精度的产品。

热释电人体红外传感器概述热释电人体红外传感器（Pyroelectric Infrared Sensor, PIS）是一种能够检测人体红外辐射的传感器。

它基于热释电效应，当有人或动物经过时，会发生温度变化，进而引起电荷分布的改变，使得能够检测到人体的存在。

热释电传感器使用非常广泛，主要应用于安防领域，能够检测并报警区域内是否有人体活动。

同时，还可以应用于自动化控制、智能家居、医学检测等领域。

工作原理热释电红外传感器由两个部分组成：感应电容和热敏电阻。

当有人体经过时，感应电容会感应到人体红外辐射，将其转化为电荷信号。

然后，该信号输入到热敏电阻上，产生电压信号。

进而，经过放大和处理，输出为控制电路所能接受的信号。

技术特点灵敏度高热释电传感器对人体红外辐射具有很高的灵敏度。

特别是对于热红外辐射，其灵敏度可以达到0.1°C以下，可以检测到非常微小的温度变化。

抗扰动能力强热释电传感器采用差分电路进行信号处理，从而可以降低系统的噪声干扰和环境电磁干扰，提高系统的抗扰动性。

体积小热释电传感器集成度高，体积小，可以方便地布置在需要检测的区域内。

通过组合成阵列，可以形成全向性的监测。

节能热释电传感器的工作电流非常低，一般不超过1 mA。

因此，它可以工作在长时间不间断的状态下，并且不会对电力造成过大的负担。

应用领域安防领域热释电传感器可以应用于安防领域，检测室内外是否有人经过，控制闸门的打开和关闭。

尤其在智能家居系统中的安防领域，热释电传感器可以组成监控网络，实现长时间的无缝监控。

自动化控制热释电传感器可以应用于自动化控制领域，在机器人、工业控制等领域中进行热释电传感器的应用，可以提高系统的自动化程度和智能化程度。

医学检测热释电传感器可以应用于医学检测领域。

例如，可以用于人体体温检测，检测人体多个部位的温度变化，监测人的健康状况。

优缺点优点1.灵敏度高，能够检测到非常微小的温度变化。

2.抗干扰能力强，减少了系统的外部干扰，提高了系统的稳定性。

热释电红外传感器原理及其应用热释电红外传感器原理及其应用
热释电红外传感器（PIR）是一种新型的依赖于温度变化的红外传
感器，它具有快速、高效的特点。

热释电红外传感器可以通过检测红
外辐射发出的能量而直接感知人体移动。

它的原理是利用热释电效应，当温度变化时，物体表面会发出大量红外辐射，热释电红外传感器会
采集这些信号，然后根据这些信号来测定温度变化情况。

由于热释电红外传感器的特性，如低成本、易于安装以及不受光
照影响等，它已经被广泛地应用在安防监控、楼宇自动化、家庭能源
管理等领域中。

PIR 传感器可以有效地实现人体活动检测，从而实现
室内外安全监控，也可以用于能量管理系统中实现节省能源。

如在家
庭能源管理系统中，PIR 传感器可以根据人体活动情况，自动控制灯具、空调、电视机等电器设备的开关，实现节能减碳。

此外，PIR 传
感器还可以应用于停车场、工厂生产线等场所，监测人员的安全情况
和行为。

热释电红外传感器的运行机理是利用外界环境温度变化而引起的
热释电效应，由于它具有快速响应，准确性高，对环境易受影响等特点，因此PIR 红外传感器在多种安全监控、能源管理以及智能控制领
域中得到了广泛应用。

红外线传感器是将红外辐射能转换成电能的一种光敏元件，根据红外传感器的工作原理，可分为红外热传感器和红外光子传感器两类。

其中热释电红外传感器 ( P I R)是红外热传感器应用广泛的一类。

热释电红外(PIR)传感器，是一种能检测人体发射的红外线的新型高灵敏度红外探测元件。

它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。

将输出的电压信号加以放大，便可驱动各种控制电路。

热释电红外传感器采用的材料是一种具有极化现象的热晶体，其内部的热电元件通常由高热电系数的钽酸锂（LiTaO3）、钛酸钡(BaTiO3)、锆钛酸铅(PZT)等材料组成。

这种热晶体的极化强度 (单位而积的电荷)随温度变化而变化。

当红外光照射到已经极化的热晶体薄片表面上时，引起薄片温度升高，使其极化强度降低表面电荷减少，这相当于释放一部分电荷，所以叫做热释电红外传感器。

如果将负载电阻与铁电体薄片相连，则负载电阻上会产生一个电信号输出。

输出信号的大小取 决于薄片温度变化的快慢，从而反映出入射的红外光的强度。

由此可知，热释电红外传感器的电压响应率正比于入射红外光的变化率，当恒定的红外光照射在热释电红外传感器上时，传感器没有电信号输出，而只有热晶体处于变化过程中才有电信号输出。

所以，必须有交变的红外光照射，不断引起传感器的温度变化，才能导致热释电产生并输出交变信号。

热释电探测器的响应速度比其他热探测器快得多。

由于热释电红外传感器具有远红外线不受可见光影响，故可不分昼夜连续检测，由于被测对象自身发射红外线，故可不必另设光源。

它不但可以工作于低频，而且能工作于高频，目前最好的热释电探测器的探测率可以高达，已经超过了所有的室温热探测器。

因而热释电探侧器不仅具有室温工作、光谱响应宽，隐蔽性好，可流动安装等热探测器的共同优点，而且也是探测率最高、频率响应最宽的热探测器。

热释电红外传感器选择不同的带通滤波片,就可以检测不同的对象,实现不同的目的,比如监测火源,安全检查,防盗防窃,以及军事上的应用。

热释电红外传感器热释电红外(PIR)传感器，亦称为热红外传感器，是一种能检测人体发射的红外线的新型高灵敏度红外探测元件。

它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。

将输出的电压信号加以放大，便可驱动各种控制电路，如作电源开关控制、防盗防火报警、感应水龙头,感应灯等。

目前市场上常见的热释电人体红外线传感器主要有上海赛拉公司的SD02、PH5324，德国Perkinelmer 公司的LHi954、LHi958，美国Hamastsu公司的P2288，日本Nippon Ceramic公司的SCA02-1、RS02D等。

虽然它们的型号不一样，但其结构、外型和特性参数大致相同，大部分可以彼此互换使用。

敏感元件热释电红外线传感器由探测元、滤光片和场效应管阻抗变换器等三大部分组成，如图1所示。

对不同的传感器来说，探测元的制造材料有所不同。

如SD02的敏感单元由锆钛酸铅制成；P2288由LiTaO3 制成。

将这些材料做成很薄的薄片，每一片薄片相对的两面各引出一根电极，在电极两端则形成一个等效的小电容。

因为这两个小电容是做在同一硅晶片上的，因此形成的等效小电容能自身产生极化，在电容的两端产生极性相反的正、负电荷。

传感器中两个电容是极性相反串联的。

图1双探测元热释电红外传感器当传感器没有检测到人体辐射出的红外线信号时，在电容两端产生极性相反、电量相等的正、负电荷，所以，正负电荷相互抵消，回路中无电流，传感器无输出。

当人体静止在传感器的检测区域内时，照射到两个电容上的红外线光能能量相等，且达到平衡，极性相反、能量相等的光电流在回路中相互抵消，传感器仍然没有信号输出。

当人体在传感器的检测区域内移动时，照射到两个电容上的红外线能量不相等，光电流在回路中不能相互抵消，传感器有信号输出。

综上所述，传感器只对移动或运动的人体和体温近似人体的物体起作用。

滤光片滤光片是由一块薄玻璃片镀上多层滤光层薄膜而成的，能够有效地滤除7.0~14um波长以外的红外线。
