浅析沥青三大指标测定结果的影响因素

沥青三大指标报告引言沥青作为一种重要的道路建设材料，在交通建设中具有重要的作用。

为了评估沥青的质量和性能，我们可以通过三大指标来进行评估。

本文将介绍沥青的三大指标，并分析它们在道路建设中的应用。

1. 黏度黏度是衡量沥青流动性的重要指标。

黏度越高，沥青的流动性越差，反之亦然。

黏度的测量可以通过多种方法进行，其中最常用的是动力黏度法。

动力黏度法通过测量沥青在特定温度下通过标准孔径的时间来确定黏度。

黏度的测量结果可以提供沥青的流动性信息，帮助工程师在道路建设中选择合适的沥青类型。

2. 软化点软化点是沥青的另一个重要指标，它衡量沥青在受热后开始软化的温度。

软化点的测量可以通过沥青试样在一定条件下受热，观察其变软的温度来进行。

软化点可以用来评估沥青的耐高温性能。

在炎热的夏季，道路上的沥青容易软化，如果选择的沥青软化点过低，可能导致路面变形和损坏。

3. 粘附性粘附性是指沥青与骨料之间的黏附能力，它是道路铺设质量的重要指标之一。

粘附性的好坏直接影响沥青混凝土路面的使用寿命和性能。

粘附性的测量可以通过拉伸试验来进行。

将沥青混凝土试样放到拉伸设备中，通过施加拉力来测量沥青与骨料之间的粘附强度。

这可以帮助工程师评估沥青混凝土路面的抗剪强度和抗裂性能。

应用案例沥青的三大指标在道路建设中有重要的应用。

例如，在高速公路的选择上，黏度和软化点可以帮助工程师选择适当的沥青类型。

对于高温地区，需要选择黏度高、软化点较高的沥青，以保证路面在高温环境下的稳定性。

在沥青混凝土路面的施工过程中，粘附性是一个关键指标。

通过合理选择沥青与骨料的粘附性，可以提高路面的抗裂性能和使用寿命，降低路面的维护成本。

结论通过对沥青的三大指标进行评估，可以更准确地选择合适的沥青类型和确定施工参数，从而提高道路的质量和性能。

黏度、软化点和粘附性是评估沥青特性的重要指标，工程师在道路建设中应充分考虑这些指标的影响，以实现长期稳定性和可持续发展。

试验条件对沥青三大指标试验结果的影响因素研究作者：雷芳来源：《西部论丛》2018年第11期摘要：随着我国公路工程的不断完善，沥青以其较佳的粘结性和平整性得到了广泛地应用。

而针入度、延度和软化点作为检测的重要指标，能够直观地反映出沥青路面的性能参数。

基于此，笔者在文章中主要介绍了三大指标的常见测量手段；并结合工作实际分析了试验条件对结果的干扰，以此给沥青路面的检测形成有效指导。

关键词：沥青三大指标试验条件影响因素引言沥青的力学性能直接决定了路桥项目的质量，经过严格的试验检测，能够避免不合格产品流入施工领域。

但由于沥青检测试验受到的干扰因素较多，因此所得结果往往与实际值有着较大的偏差。

这不仅会给工程采购决策造成误导，而且还给路桥投产运营埋下了安全隐患。

由此可见，对沥青试验的影响因素进行研究，对校正三大指标的结果有着十分重要的作用。

一、沥青三大指标的检测手段（一）环球法测定软化点沥青作为一种无定形聚合物，当路桥表面温度上升时沥青结构的黏度则显著降低。

沥青软化一方面使工程的刚性受到影响，路桥的可承载负荷远不及平时。

另一方面软化后的沥青也容易产生塑性形变，进而破坏了路桥表面的平整性。

目前业界主要采用环球法来进行测定，通过金属球击穿触底情况来进行量化记录。

试验人员首先将沥青样本进行刮磨平整，固定在装置的夹环中。

然后在烧杯中加入约5℃的温水，同时以一定质量的钢球置于沥青样本之上。

调试完毕后，则需要对烧杯进行加热，每隔三分钟就需要令水温升高5℃左右。

沥青样本在水温升高的过程中逐渐软化，由于钢球的重力负荷而挤压变形。

试验人员应该对水温进行跟踪性的记录，当钢球彻底击穿沥青样本触底时，读取温度计显示的数值则为软化点。

（二）针入度的测量方法针入度指的是额定重量的试验针，在温度为25℃的沥青中所下沉的尺寸。

这一项指标主要反映了沥青路面的稠度，若针入深度较小则说明沥青材料的稠度高，那么工程的整体刚性也就得到了保障。

首先，试验人员将沥青样本放置与恒温器皿内，直至温度固定在25℃。

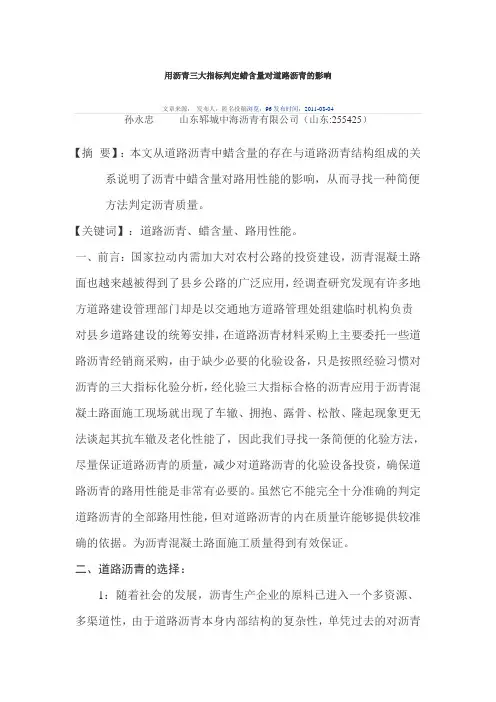

用沥青三大指标判定蜡含量对道路沥青的影响文章来源：发布人：匿名投稿浏览：96发布时间：2011-08-04孙永忠山东郓城中海沥青有限公司（山东:255425）【摘要】：本文从道路沥青中蜡含量的存在与道路沥青结构组成的关系说明了沥青中蜡含量对路用性能的影响，从而寻找一种简便方法判定沥青质量。

【关键词】：道路沥青、蜡含量、路用性能。

一、前言：国家拉动内需加大对农村公路的投资建设，沥青混凝土路面也越来越被得到了县乡公路的广泛应用，经调查研究发现有许多地方道路建设管理部门却是以交通地方道路管理处组建临时机构负责对县乡道路建设的统筹安排，在道路沥青材料采购上主要委托一些道路沥青经销商采购，由于缺少必要的化验设备，只是按照经验习惯对沥青的三大指标化验分析，经化验三大指标合格的沥青应用于沥青混凝土路面施工现场就出现了车辙、拥抱、露骨、松散、隆起现象更无法谈起其抗车辙及老化性能了，因此我们寻找一条简便的化验方法，尽量保证道路沥青的质量，减少对道路沥青的化验设备投资，确保道路沥青的路用性能是非常有必要的。

虽然它不能完全十分准确的判定道路沥青的全部路用性能，但对道路沥青的内在质量许能够提供较准确的依据。

为沥青混凝土路面施工质量得到有效保证。

二、道路沥青的选择：1：随着社会的发展，沥青生产企业的原料已进入一个多资源、多渠道性，由于道路沥青本身内部结构的复杂性，单凭过去的对沥青经验性化验三大指标已不能够完全直接体现沥青本身在路上应用的全部性质、针入度25℃时有同样性能的沥青，在高温或低温下可能有很大差别，不能反映沥青在使用温度之间内的性能。

由于道路的沥青的针入度合格范围较宽，70#、90#道路沥青低值与高值接近，再加上化验误差，经实验证明，非牛顿流体沥青的粘度与剪切速率有关，沥青针入度不同，在测定过程中剪切速率也不同，通过这些规格指标不能得到与石料拌和时的温度和路面压实温度。

沥青用量虽然约占沥青混合料的5%但沥青的作用显著，对于沥青混凝土路面抗疲劳断裂沥青的贡献约占60%，对抗车辙变形约占40%对抗低温干裂约占85%，因此，沥青的用量对提高路面抗疲劳寿命十分重要，但是过多的沥青用量会导致热稳定性不足，因此，提高沥青混凝土中有限的沥青用量，沥青质量是延长路面寿命的一个关键。

沥青三大指标检测影响因素分析沥青是一种由高分子碳氢化合物及其衍生物组成的憎水性有机材料，其构造致密，与石料等能牢固地粘结在一起。

中交路桥科技有限公司就沥青的三大指标：针入度、延度和软化点的检测影响因素做了如下分析。

沥青材料具有的主要技术性质包括：1）粘滞性：是沥青在外力作用下抵抗剪切变形的能力。

沥青的粘性（稠度）越大越好。

2）感温性：即温度敏感性，是沥青受温度影响性质发生变化的特性。

沥青对温度的敏感性越小越好。

3）粘附性：指沥青裹覆集料后抗水剥离的能力。

4）老化性质：指沥青在热、氧、光辐射、雨水等的作用下，沥青的性质会发生不可逆的质量衰减。

5）流变性质：包括沥青的弹性、塑性、脆性与韧性等。

1、针入度检测1.1 检测意义针入度是在规定温度和时间内，附加一定质量的标准针垂直贯入沥青试样的深度。

针入度是表征粘稠沥青条件粘度的一种指标，也是划分沥青标号的依据，标号小，针入度也小，沥青粘稠度大，适用于高温地区或重载交通，反之适用于低温地区或中轻交通。

1.2 主要影响因素1）浇模：沥青试样注入试皿时不应留有气泡，若有气泡，试样密度将变小，试验结果会偏大，此时可用打火机烧一下消除气泡。

2）室温：浇模完成后试样要在15-30℃室温中冷却至少1.5h，如室温过高试样将不能充分冷却，试样内部温度偏高，试验结果将偏大。

3）水浴中恒温时间：为保证试样充分冷却，试样应在25±0.1℃水浴中恒温至少1.5h，时间太短会导致结果偏大。

4）针尖与沥青是否接触：应调整针尖与试样表面刚好接触后才能开始试验，这一因素引起的误差属人为误差，应通过反复实践掌握经验去消除。

5）仪器因素：试验过程中应保证水温控制在±0.1℃范围内，水温偏高结果会偏大，反之偏小。

条件允许应使用具备自动控温功能的针入度仪。

6）针及连杆质量：针及连杆砝码质量经常校验，如质量变轻，结果将偏小，反之偏大。

7）测点间距：三个测点间及距试模边缘不小于10mm，好以盛样皿中心为圆心均分布，如间距过小会破坏沥青试样的致密结构，导致结果偏大。
