为何导电橡胶能用于电磁屏蔽

为何导电橡胶能用于电磁屏蔽主要原理有二：1.导电橡胶内填充的导电颗粒当填充一定体积份数时，相互接触，形成电子连续状态，当外界电磁场到导电橡胶外部时，强烈的电磁波打到导电颗粒自由电子上，自由电子自由运动，自由电子在运动过程中形成与外界电磁场相反的电磁场，内外电磁场相互抵消，达到削弱电磁干扰波的作用；2.另外一个原理是能量转化，能量守恒定律，电磁波打到自由电子上，自由电子运动过程中，由于导电颗粒是有一定电阻，产生热量，即电磁干扰波——自由电子运动动能——热能，以削弱电磁干扰波。

导电橡胶是否真能导电依据电流、电压和电阻的关系，只有电压降时，总是会存在一定电流流动，只是电流太小，人感觉不到。

导电橡胶的体积电阻相对金属还是很大，依据体积电阻与距离成反比的关系，距离越长，阻值越大。

在医用电极上，导电橡胶已经被广泛应用，此时导电橡胶电极较薄，一般是在1mm以下，电极只是在上下二个面接触，即距离只有1mm，这时导电橡胶是完全通电的。

在日常生活中，我们完全可以剪下一小片的导电橡胶修理像遥控器的电接触头的位置，对于像遥控器的电池电极地方的铁片比较容易被腐蚀，如果换用导电橡胶薄片来代替电极，一不会生锈，二又可防水，三更换也方便，不失为一个好的选择。

而笔者所提的只是用导电炭黑填充的导电橡胶，体积电阻在几百欧姆厘米范围即可用于日常生活。

我们时常考虑一个问题：电磁屏蔽效能与体积电阻一定成正比例吗？即导电性越好，屏蔽效能越高？据外国学者研究发现，削弱干扰波的方法有三种：屏蔽、吸波和滤波。

导电橡胶由于其导电颗粒的作用，电子在运动过程中，可产生与外界相反的磁场，起到屏蔽的作用。

但吸波的原理与屏蔽相似，同样是用到微观粒子。

当填充的导电颗粒达到纳米级别时，不只是达到粒径是nm，更重要的是具有较高的比表面积，空隙率，这样的纳米粒子将具有更好的纳米效应，纳米效应即可有吸波作用。

就是导电颗粒填充的导电橡胶，可起到屏蔽与吸波的作用。

体积电阻可能只是从某一侧面反映屏蔽的大小，但无法衡量吸波能力的大小。

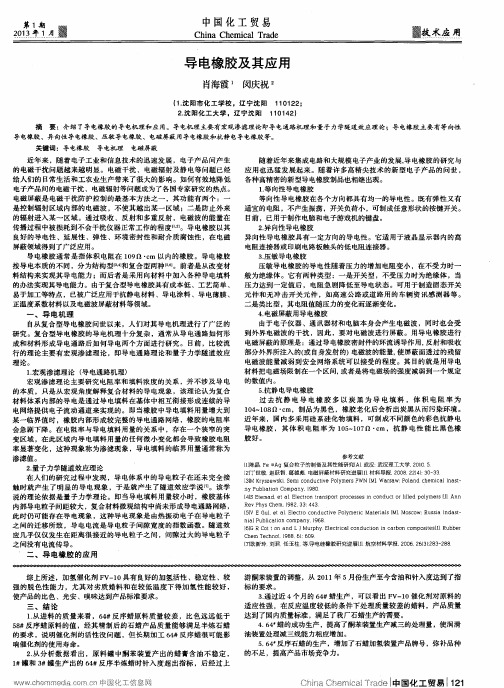

、导 电机理 来自自从复 合 型导 电橡胶 问世 以来 ，人们 对其 导 电机理 进 行 了广 泛 的 研 究 。复 合 型导 电橡胶 的导 电机 理 十分 复杂 ，通 常从 导 电通 路如 何形 成和 材料 形 成导 电通路 后如 何导 电两个 方面 进行 研 究 。 目前 ，比 较 流 行 的理论 主要 有 宏观 渗 滤理 论 ，即导 电通路 理论 和 量子 力学 隧道 效应
理论 。 １ ． 宏观 渗滤 理论 （ 导 电通路机理 ） 宏观渗 滤 理论 主 要研 究 电阻 率和 填料 浓 度的 关 系 ，并 不涉 及 导 电
的本 质 ，只 是从 宏观 角 度解 释复 合 材料 的导 电现 象 ，该 理论 认为 复合 材料 体 系内 部的 导 电是 通过 导 电填料 在 基体 中相 互衔 接 形成 连续 的 导
近 年来 ，随 着 电子 工业 和信 息 技术 的迅 速发 展 ，电子产 品 间产 生 的电磁 干扰 问题 越 来越 明 显 。电磁 干扰 、电磁 辐射 及静 电等 问题 已经 给 人们 的 日常生 活 和 工农 业生 产带 来 了很 大的 影 响 。如 何有 效地 降 低 电子产 品间 的电磁 干扰 、电磁 辐射 等问题 成为 了各国 专家研 究 的热点 。 电磁屏 蔽是 电磁 干 扰防 护控 制 的最 基本 方 法之 一 ，其功 能有 两个 ：一 是 控制 辐射 区域 内部 的 电磁 波 ，不 使其 越 出某 一 区域 ；二是 防止 外 来 的 辐射进 入 某一 区 域 。通过 吸收 、反射 和 多重反 射 ，电磁波 的能 量 在 传播 过 程 中被 损 耗到不 会 干扰 仪器 正常 工作 的 程度 Ｉ Ｌ ２ 。导 电橡胶 以其 良好的 导 电性 、延 展性 、弹 性 、环 境密 封性 和耐 介 质腐 蚀性 ，在 电磁 屏 蔽领域 得到 了广泛 应用 。 导 电橡胶 通 常 是指 体 积 电阻 在 １ ０ ９ ｎ・ ｃ ｍ 以 内的橡 胶 。导 电橡胶 按导 电本 质 的不 同 ，分 为结 构 型１ ３ 和复合 型 两种ｉ ５ 。前 者是 从改 变 材 料结 构来 实现 其 导 电能 力 ；而后 者 是采 用 向材料 中加入 各种 导 电填料 的办 法实现 其 导 电能 力 。由于复合 型导 电橡胶 具有 成本 低 、工艺 简单 、 易于 加工 等特 点 ，已被 广 泛应用 于抗 静电材料 、导 电涂 料 、导 电薄膜 、 正温 度系数 材料 以及 电磁 波屏蔽材 料 等领 域 。

电磁屏蔽原理及其常见材料介绍屏蔽原理电磁屏蔽即利用屏蔽材料阻隔或衰减被屏蔽区域与外界的电磁能量传播。

电磁屏蔽的作用原理是利用屏蔽体对电磁能流的反射、吸收和引导作用，其与屏蔽结构表面和屏蔽体内部感生的电荷、电流与极化现象密切相关。

屏蔽按其原理分为电场屏蔽(静电屏蔽和交变电场屏蔽)、磁场屏蔽(低频磁场和高频磁场屏蔽)和电磁场屏蔽(电磁波的屏蔽)。

通常所说的电磁屏蔽是指后一种，即对电场和磁场同时加以屏蔽。

屏蔽效果的好坏用屏蔽效~g(SE，Shielding effectiveness)来评价，它表现了屏蔽体对电磁波的衰减程度。

屏蔽效能定义为屏蔽前后该点电磁场强度的比值，即：SE=2OIg(Eo／Es)或SH=2Olg(HdHs)式中：、分别为屏蔽前该点的电场强度与磁场强度，、分别为屏蔽后该点的电场强度与磁场强度。

对屏蔽效果的评价是根据屏蔽效能的大小度量的。

按照屏蔽作用原理，屏蔽体对屏蔽效能的贡献分为3部分：(1)屏蔽体表面因阻抗失配引起的反射损耗；(2)电磁波在屏蔽材料内部传输时，电磁能量被吸收引起传输损耗或吸收损耗；(3)电磁波在屏蔽材料内壁面之间多次反射引起的多次反射损耗。

由此可以得到影响材料屏蔽效能的3个基本因素，即材料的电导率、磁导率及材料厚度。

这也是屏蔽材料研究本身所必须关注的问题和突破口。

当然，对于电磁屏蔽体结构，其屏蔽效能还与结构、形状、气密性等有关，对于具体问题，还需要考虑被屏蔽的电磁波频率、场源性质等。

常见的屏蔽材料电屏蔽指的是对电场（E场）的屏蔽，它通常可选用的屏蔽材料种类比较多，如下：1一、导电弹性体衬料（导电橡胶)每种导电橡胶都是由硅酮、硅酮氟化物、EPDM或者碳氟化物－硅氟化物等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或炭颗粒等导电填料组成。

由于这些材料含有银，包装和存储条件应与其他含银元件相似，它们应当存储在塑料板中，例如聚酯或者聚乙烯，远离含硫材料。

标准形状有：实体O形条、空心O形条、实体D形条、空心D形条、U 行条、矩形条、中空矩形条、中空P形条、通道条以及模制导电橡胶成形件、模制的D-形圈/O-形圈、各种法兰、I/O衬垫。

为何导电橡胶能用于电磁屏蔽主要原理有二：1.导电橡胶内填充的导电颗粒当填充一定体积份数时，相互接触，形成电子连续状态，当外界电磁场到导电橡胶外部时，强烈的电磁波打到导电颗粒自由电子上，自由电子自由运动，自由电子在运动过程中形成与外界电磁场相反的电磁场，内外电磁场相互抵消，达到削弱电磁干扰波的作用；2.另外一个原理是能量转化，能量守恒定律，电磁波打到自由电子上，自由电子运动过程中，由于导电颗粒是有一定电阻，产生热量，即电磁干扰波——自由电子运动动能——热能，以削弱电磁干扰波。

导电橡胶是否真能导电依据电流、电压和电阻的关系，只有电压降时，总是会存在一定电流流动，只是电流太小，人感觉不到。

导电橡胶的体积电阻相对金属还是很大，依据体积电阻与距离成反比的关系，距离越长，阻值越大。

在医用电极上，导电橡胶已经被广泛应用，此时导电橡胶电极较薄，一般是在1mm以下，电极只是在上下二个面接触，即距离只有1mm，这时导电橡胶是完全通电的。

在日常生活中，我们完全可以剪下一小片的导电橡胶修理像遥控器的电接触头的位置，对于像遥控器的电池电极地方的铁片比较容易被腐蚀，如果换用导电橡胶薄片来代替电极，一不会生锈，二又可防水，三更换也方便，不失为一个好的选择。

而笔者所提的只是用导电炭黑填充的导电橡胶，体积电阻在几百欧姆厘米范围即可用于日常生活。

我们时常考虑一个问题：电磁屏蔽效能与体积电阻一定成正比例吗？即导电性越好，屏蔽效能越高？据外国学者研究发现，削弱干扰波的方法有三种：屏蔽、吸波和滤波。

导电橡胶由于其导电颗粒的作用，电子在运动过程中，可产生与外界相反的磁场，起到屏蔽的作用。

但吸波的原理与屏蔽相似，同样是用到微观粒子。

当填充的导电颗粒达到纳米级别时，不只是达到粒径是nm，更重要的是具有较高的比表面积，空隙率，这样的纳米粒子将具有更好的纳米效应，纳米效应即可有吸波作用。

就是导电颗粒填充的导电橡胶，可起到屏蔽与吸波的作用。

体积电阻可能只是从某一侧面反映屏蔽的大小，但无法衡量吸波能力的大小。

MIL-G-83528
>0.9
>0.9
>0.9
NS
0.1
Para4.6. 16(Q)
75
导电橡胶条
说明 ：
连续的挤出技术被应用在这种产品上，挤出类橡胶有连续的长度，特别适用于大规模的应用。这种类型的 产品可以根据客户的截面要求进行定制，可以灵活的满足不同的应用要求。
典型应用：
射频单元的电磁和环境密封 通信及军用机柜 医疗设备 铁路应用
产品特征：
主要用于要求水密、气密或频率范围特别宽，并需要优良屏蔽性能的场合
典型应用：
航空、航天、舰船等军用方舱和军用电子设备 境恶劣的电子设备
电子产品、电信、高频控制设备
电力、铁路等环
导电橡胶板
型号
22051-XX 22081-XX 22102-XX 22157-XX 22190-XX 23051-XX 23081-XX 23102-XX 24051-XX
尺寸（mm）
W
T3.181.源自73.961.57
6.35
1.57
12.70
1.91
1． 0160-0107-XX : 1215: Ag/Cu（银铜） 1285：Ag/Al（铝镀银） 1350：Ag/Glass（玻璃镀银） 6305：NiC（石墨镀镍）
D 形实心导电橡胶条
型号
0157-0216-0079-XX 0178-0241-0089-XX 0203-0178-0102-XX 0260-0292-0130-XX 0318-0318-0157-XX 0478-0478-0239-XX
5.80
4.20
77
1．
0157-0216-0079-XX :

导电橡胶原理及应用导电橡胶是一种具有导电性能的橡胶材料，通常由橡胶基体和导电填料组成。

导电填料可以是碳黑、金属粉末等，其目的是为了提高橡胶材料的导电性能。

导电橡胶具有许多独特的特性，使其在各个领域都有广泛的应用，接下来将详细介绍导电橡胶的原理及应用。

导电橡胶的原理主要涉及两个方面：橡胶基体与导电填料之间的相互作用以及导电填料在橡胶基体中的分布。

首先，橡胶分子链与导电填料之间的相互作用对导电橡胶具有重要影响。

导电填料可以与橡胶基体的分子链发生物理吸附或化学反应，使得导电橡胶具有导电性。

例如，碳黑填料可以通过物理吸附与橡胶分子链相结合，从而形成导电网络，提高橡胶材料的导电性能。

金属粉末填料则可以通过氧化反应与橡胶分子链发生化学结合，形成金属-橡胶复合材料，具有较高的导电性能。

其次，导电填料在橡胶基体中的分布对导电橡胶的导电性能也有着重要影响。

导电填料的分散均匀程度决定了橡胶材料的导电性能。

当导电填料分散均匀时，导电橡胶的导电性能会更好；而当导电填料聚集在一起时，导电橡胶的导电性能会降低。

因此，在生产过程中需要采取一定的方法来确保导电填料的均匀分散，如加热混炼、机械剪切等。

导电橡胶具有许多独特的特性，使其在各个领域都有广泛的应用。

首先，导电橡胶具有较好的导电性能，可以用于制造导电垫、导电管、导电胶带等。

在电子工业中，导电橡胶可以用作电子元器件的导电垫片，用于提供电流的通路。

在电力传输中，导电橡胶可以用作导电管，用于传输电能。

导电胶带则可以用于面板、触摸屏等电子产品的连接。

其次，导电橡胶可以用于制造电磁波屏蔽材料。

导电橡胶具有良好的电磁波屏蔽性能，可以用于制造电磁波屏蔽窗帘、窗户、门等。

在电子设备制造中，导电橡胶可以用作屏蔽罩材料，用于隔离电磁干扰。

导电橡胶还可以用于制造防静电材料。

防静电材料主要包括防静电橡胶板、防静电橡胶板、防静电地板等。

这些材料可以有效地防止电子设备受到静电干扰，保护设备的正常运行。

导电橡胶原理导电橡胶是一种特殊的材料，其具有导电和橡胶两种性质。

导电橡胶通过在橡胶中添加导电填料，使其具有导电性能，从而可以用于电子器件、静电消除、电磁屏蔽等领域。

本文将详细介绍导电橡胶的原理及其应用。

导电橡胶的原理主要基于两个方面：橡胶基体和导电填料。

橡胶基体是导电橡胶的基础组成部分，而导电填料是导电橡胶具有导电性能的关键。

下面将详细介绍这两个方面。

首先是橡胶基体。

橡胶基体是导电橡胶的主要组成部分，它由高分子聚合物构成。

橡胶基体通常采用丁腈橡胶（NBR）、氯丁橡胶（CR）等。

这些橡胶材料具有良好的弹性和柔软性，可以使导电橡胶具有较好的抗压性能。

其次是导电填料。

导电填料是导电橡胶具有导电性能的关键。

常用的导电填料主要包括金属填料和碳黑填料。

金属填料主要有铜粉、铝粉等，它们具有良好的导电性能。

碳黑是一种炭素填料，它具有导电和抗静电性能。

导电填料通过添加到橡胶基体中，可以形成导电路径，从而使导电橡胶具有导电性能。

导电橡胶的导电机制主要有两种，即隧道效应和导电网络。

首先是隧道效应。

当导电填料粒子之间的距离很近时，电子可以通过粒子之间的空隙进行隧道传输。

这种隧道效应使得导电填料能够在橡胶基体中形成导电路径，从而实现导电。

其次是导电网络。

导电填料在橡胶基体中形成的导电路径可以形成三维导电网络。

导电网络类似于电路中的导线网络，它能够实现电流的传导。

导电网络的形成使得导电橡胶具有较好的导电性能。

导电橡胶具有许多优异的性能和应用。

它们具有良好的导电性能、耐化学性、抗压性能和柔软性。

导电橡胶可以用于电子器件、静电消除、电磁屏蔽等领域。

在电子器件中，导电橡胶可以用作柔性电子的基底材料。

相比传统的硅基材料，导电橡胶具有更好的柔性和可伸缩性，能够满足柔性电子对材料的要求。

在静电消除中，导电橡胶可以用于制造防静电橡胶制品。

静电在一些特定环境中容易引发爆炸等危险，而导电橡胶可以有效地消除静电，减少安全风险。

在电磁屏蔽中，导电橡胶可以用于制造电磁屏蔽材料。

电磁波屏蔽材料分类及应用电磁波屏蔽材料是指具有屏蔽电磁波能力的材料，主要用于阻挡电磁波的传播和降低电磁波的干扰。

根据屏蔽效果和工作频率范围的不同，电磁波屏蔽材料可以分为导电性材料和电磁屏蔽材料两大类。

一、导电性材料1. 金属材料：金属材料是最常见的导电性材料，具有较高的电导率和良好的电磁屏蔽效果，常见的金属材料有铜、铝、镍、钢铁等。

金属材料可以有效地反射和吸收电磁波，并将其转化为热能散发出去，从而降低电磁波的干扰。

金属材料通常用于制作金属屏蔽箱、金属屏蔽膜和金属屏蔽网等。

2. 导电涂料：导电涂料是一种将导电颜料或导电填料加入到涂料体系中制成的特殊涂料，具有较好的导电性能和电磁屏蔽效果。

导电涂料具有涂覆方便、造价较低的优势，可以广泛应用于各种需要电磁屏蔽的设备和电子产品中。

3. 导电橡胶：导电橡胶是一种将导电填料加入到橡胶基质中制成的材料，具有良好的弹性和韧性，同时具备较高的导电性能和电磁波屏蔽效果。

导电橡胶在航空航天、电子通信、医疗器械等领域得到广泛应用。

二、电磁屏蔽材料1. 电磁屏蔽膜：电磁屏蔽膜是一种由多层薄膜复合而成的材料，具有良好的屏蔽效果和较高的透明度。

电磁屏蔽膜表面经过特殊处理，表现出较好的耐腐蚀性和耐磨性。

电磁屏蔽膜广泛应用于电子显示器、手机等设备的屏幕保护膜中。

2. 电磁屏蔽布：电磁屏蔽布是一种由导电金属纤维和织物基材组成的材料，具有良好的导电性能和灵活性。

电磁屏蔽布可以做成各种形状和尺寸的屏蔽罩，用于包覆电子设备和仪器仪表，有效地降低电磁波的干扰。

3. 电磁屏蔽粉末：电磁屏蔽粉末是一种将导电粉末加入到塑料或橡胶基质中制成的材料，具有良好的导电性和电磁屏蔽效果。

电磁屏蔽粉末可以用于制作电磁屏蔽材料，如电磁屏蔽膜、电磁屏蔽涂料等。

根据应用领域的不同，电磁波屏蔽材料还可以分为电子产品屏蔽材料、医疗器械屏蔽材料、航空航天屏蔽材料等。

在电子产品中，电磁波屏蔽材料主要用于手机、电脑、电视等设备的屏幕、外壳和内部电路的屏蔽，以提高设备的抗干扰能力和电磁兼容性。

解析7⼤电磁屏蔽材料及应⽤电磁屏蔽材料（EMI/EMC）随着科学技术和电⼦⼯业的⾼速发展，各种数字化、⾼频化的电⼦电器设备在⼯作时向空间辐射了⼤量不同波长的频率的电磁波，从⽽导致了新的环境污染--电磁波⼲扰(Electromagnetic Interference ,EMI)和射频或⽆线电⼲扰(Radio Frequency Interference ,RFI)。

与此同时，电⼦元器件也正向着⼩型化、轻量化、数字化和⾼密度集成化⽅向发展，灵敏度越来越⾼，很容易受到外界电磁⼲扰⽽出现误动、图像障碍以及声⾳障碍等。

电磁辐射产⽣的电磁⼲扰仅影响到电⼦产品的性能实现，⽽且由此⽽引起的电磁污染会对⼈类和其它⽣物体造成严重的危害。

为此，国际组织提出了⼀系列技术规章，要求电⼦产品符合严格的磁化系数和发射准则。

符合这些规章的产品称为具有电磁兼容性EMC(Electromagnetic Compatibility)。

对设计⼯程师⽽⾔采⽤EMI屏蔽⽤的吸波材料是⼀种有效降低EMI的⽅法。

针对不同的⼲扰源，在考虑安装尺⼨及空间位置后选择最优的吸波材料，这样就能保证系统达到最佳屏蔽效果。

电磁屏蔽材料简介导电布1. 以纤维布(⼀般常⽤聚酯纤维布)经过前置处理后施以电镀⾦属镀层使其具有⾦属特性⽽成为导电纤维布。

可分为：镀镍导电布、镀炭导电布、镀镍铜导电布、铝箔纤维复合布。

外观上有平纹和⽹格等区分；2. 最基本层为⾼导电铜，结合镍的外层具有耐腐蚀性能；3. 镍/铜/镍涂层的聚酯纤维布提供了优异的导电性、屏蔽效能及防腐蚀性能够适应各种不同范围的要求，屏蔽范围在100K-3GHz。

应⽤领域：可⽤于从事电⼦，电磁等⾼辐射⼯作的专业屏蔽⼯作服，屏蔽室专⽤屏蔽布；IT⾏业屏蔽件专⽤布，触屏⼿套，防辐射窗帘等。

⼴泛应⽤于PDA掌上电脑、PDP等离⼦显⽰屏、LCD显⽰器、笔记本电脑、复印机等等各种电⼦产品内需电磁屏蔽的位置。

导电布衬垫导电布衬垫采⽤⾼导电性和防腐蚀性的导电布，内包⾼度压缩⾼弹性的泡棉芯，经过精密加⼯⽽组成。

常见的屏蔽材料导热材料绝缘材料电磁兼容1.导电橡胶板导电橡胶是将玻璃镀银、铝镀银、银等导电颗粒均匀分布在硅橡胶中通过压力使导电颗粒接触达到良好的导电性能。

2.导电橡胶条导电橡胶是将玻璃镀银、铝镀银、银等导电颗粒均匀分布在硅橡胶中通过压力使导电颗粒接触达到良好的导电性能。

3.模制导电橡胶每种导电橡胶都是由硅酮、硅酮氟化物、EPDM或者碳氟化物硅氟化物等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或炭颗粒等导电填料组成。

4.导电泡棉导电泡棉是采用聚氨基甲酸乙脂作为海绵芯具有优异的弹性和阻燃性UL94—VO。

外包材料为含有镍铜金属镀层的结构具有良好的导电性。

导电布衬垫具有良好的屏蔽性能并且具有极高的性价比。

是目前最新的也是应用最广的屏蔽材料。

5.铍铜合金指形簧片铍铜合金簧片由于其特有的机械性能和导电性能广泛地应用于通信、计算机屏蔽室、屏蔽舱等设备的缝隙填充中。

他既解决了其他衬垫材料不能承受切向运动的问题又在宽频段范围内具有很高屏蔽效能同时还具有高导热性耐压性好的特点。

6.接地片接地片有各种规格型号具体请参见详细资料7.全金属丝网是可压缩的全金属EMI/EMP丝编织成矩形或圆形断面。

编织丝构成许多弹簧状连结环使衬料标有很高好的弹性准的全金属丝网衬料是用Monel一种镍铜合金或Ferrex。

镀锡铜包钢丝编织而成的。

其他的金属和合金例如铝网也可以用。

Monel 材料用得最多因为它具有良好的时效性能、拉伸强度和弹簧般的质量。

Ferrex提供最好的屏蔽性能特别是在场中但是耐腐蚀性能有限。

8.带橡胶芯金属丝网橡胶芯外包丝网衬垫材料是由双层丝网围绕矩形或圆形氯丁橡胶或硅橡胶芯编织组成的。

编织丝网具有导电性用于EMI屏蔽而芯料提供良好的可压缩性和回弹能力。

9.空心金属丝网新工艺生产的高弹力中空丝网衬料在70的压缩下仍具备惊人的复原能力。

在80的压缩下压缩设定小于30。

空心编织丝网材料有圆形的用作沟槽内的衬料非常理想。

品名
KE3801-MU KE961-U
KE931-TU 100A
材料
导电材 绝缘材 绝缘材 绝缘材
颜色
黑色 灰白色 乳白半透明 全透明
体积阻抗 （Ω-cm2）
2.5 6×1014 5×1016
硬度 （JIS） 75º±5º 60º±5º 30º±5º
5º±3º
比重 （25℃）
1.12 1.22 1.09
铁框内缘-LCD 下玻璃÷2*0.9 （低压缩）=W
5.4 导电条贴着于LCD 上下玻璃凹槽
原因：1. JL TYPE 旁原料硫化不足造成老化
测试材质劣化贴于LCD 凹槽
2. LCM 组立时，LCD 凹槽用贴着剂固定导电条
对策：1.防止制程中硫化不足之产生，当旁绝缘材料成型后硬度不可超
Page 2
2.导电橡胶工作机理
导电橡胶的工作机理 1.一般橡胶均为良好的电绝缘体。复合型导电橡胶的导电机理有两种理论，即链锁式导电通路和隧 道效应。 1).链锁式导电通路的机理认为，填料粒子必须在零点几纳米以内的距离靠近，这样就可产生压差， 使填料粒子的π电子依靠链锁传递移动实现电流通过。橡胶中填料粒子的分散状态形成链锁必须有 一定的填料用量，才能出现强的导电现象，因而支配橡胶导电性的最主要因素是填料的用量，这是 最经典的一种解释。
导电橡胶原理及应用
1.何谓导电橡胶 2.导电橡胶工作机理 3.导电橡胶应用及设计图面要求 4.导电橡胶LCM设计参数及技术性能 5.导电橡胶常见组装(模组)不良 6.其他导电橡胶种类:如压敏.等向性.电磁屏蔽用.异
向性．等.
Page 1
1.何谓导电橡胶
1. 导电橡胶属于复合型导电高分子材料的一种。复合型导电高分子材料是指高分子材料本身不具有导

橡胶材料的导电性橡胶材料一直以来都是一种不导电的材料，但是在某些特殊的应用场景中，我们需要橡胶具备导电性能。

本文将讨论橡胶材料的导电性及其应用。

一、橡胶材料的导电机制橡胶材料原本是由高分子聚合物构成的非导电材料。

然而，通过添加导电剂或者改变橡胶的组成，我们可以改变橡胶的导电性能。

常见的导电剂有金属颗粒、石墨、碳纳米管等。

这些导电剂可以在橡胶基材中形成导电网络，使得橡胶材料获得导电性。

二、影响导电性的因素1. 导电剂类型：不同的导电剂具有不同的导电性能。

金属颗粒是最常用的导电剂之一，但是金属颗粒的添加量过多可能导致橡胶材料的机械性能下降。

石墨和碳纳米管则相对轻便，但是价格相对较高。

2. 导电剂分散度：导电剂的分散度对橡胶材料的导电性能有很大影响。

如果导电剂分散不均匀，导电网络就无法形成，从而导致橡胶材料的导电性能较差。

3. 橡胶基材的特性：不同类型的橡胶基材会对导电性产生影响。

比如，丁腈橡胶和硅橡胶的导电性能较好，而天然橡胶则相对较差。

三、导电橡胶材料的应用1. 静电消散材料：在一些特殊情况下，静电的积累可能会引起火灾或其他危险。

通过使用导电橡胶材料，可以有效地消散静电，降低火灾风险。

2. 电磁屏蔽材料：导电橡胶材料可以用于制造电磁屏蔽材料，用于防止电磁波的泄漏。

这在电子设备或机场等对电磁波敏感的场景中非常重要。

3. 传导性零件：导电橡胶材料可以用于制造传导性零件，如导电密封圈、导电垫片等。

这些零件可以有效地连接电路并保证电流的传导。

4. 柔性电子产品：导电橡胶材料的柔性和导电性能使其成为柔性电子产品的理想材料。

例如，柔性电路板、可折叠的电子设备等都可以采用导电橡胶材料制造。

四、导电橡胶材料的发展趋势随着科技的不断进步，导电橡胶材料的研究也在不断发展。

目前，研究人员正在探索新型导电剂的应用，如金属氧化物、导电聚合物等。

这些新型导电剂可以提高导电橡胶材料的导电性能，并在更广泛的领域得到应用。

此外，对导电橡胶材料的分散性、机械性能、耐化学性等方面的要求也在不断提高。

表1用定性的方法对Parker的一般军用导电橡胶产品发展线路进行了分析。

图1 大型复杂电子装备的生产管理
们的实践中发现所有国内产品的环境试验报告都不涉及环境试验对电磁屏蔽性能/电气温定性方面的影响。

国内产品在装备实际应用中还没有长期应用后的性能变化趋势评估。

虽然我军装备从90年代起就有了电磁屏蔽用导电橡胶的应用，但是在2010年以前，进口产品仍占据主导地位。

国产产品大范围进入军用装备应用时间不长，加之在环境应力作用下产品电磁兼容性能的变化在装备部队后很难进行测试，所以到目前为止还未见到装备长期应用后对导电橡胶材料性能变化的评估。

从这个角度出发，可以说国产导电橡胶产品在实际装备中应用时受环境影响诱发性能变化以及这种变化对装备整体性能的影响度尚处于无法评估的状态。

在军用装备中日益广泛的应用与标准缺失的矛盾严重
随着军用装备对电磁兼容性要
图2：国内厂商盐雾试验报告内容
图3：Chomerics测试报告内容
. All Rights Reserved.。

国外电磁屏蔽技术
国外在电磁屏蔽技术方面已经取得了许多进展，以下是一些国外的电磁屏蔽技术：
1.导电涂料：这种技术使用导电涂料涂覆在需要屏蔽的物体表面，从而起到电磁屏蔽的作用。

这种涂层具有较高的导电性能，能够有效地吸收和反射电磁波，从而达到屏蔽的目的。

2.导电布：导电布是一种由导电材料制成的柔软织物，具有良好的电磁屏蔽效果。

这种材料可以用于制作各种屏蔽罩、屏蔽帐篷等，方便携带和移动。

3.导电橡胶：导电橡胶是一种由导电颗粒和橡胶材料混合制成的弹性材料，具有良好的电磁屏蔽性能。

这种材料可以用于填补缝隙、密封开口等，从而达到电磁屏蔽的目的。

4.导电泡沫：导电泡沫是一种轻质、多孔的导电材料，具有较好的电磁屏蔽效果。

这种材料可以用于填充空隙、覆盖开口等，起到电磁屏蔽的作用。

5.金属网：金属网是一种由金属线制成的网状结构，可以用于制作各种规格的屏蔽罩、屏蔽帐篷等。

这种材料的电磁屏蔽效果比较好，价格也比较低廉。

总的来说，国外的电磁屏蔽技术已经比较成熟，各种导电材料、金属网等都已经得到了广泛应用。

这些技术可以应用于各种领域，如军事、医疗、通讯等。

电磁屏蔽材料 (shielding materials)导电泡棉 (Conductive gasket)导电泡棉(Conductive gasket)-导电布屏蔽衬垫是由高弹性的聚氨酯发泡海绵外裹金属化导电纤维布制成的,具有重量轻、柔性好、抗压缩疲劳性能优、导电性能高等特点，是各类导电衬垫中达到一定屏蔽效能所需压力最小的一类衬垫。

由于安装方便（可采用槽嵌入、胶粘等方式），所需变形压力小，因而导电布屏蔽衬垫尤其适用于刚度较低且具有较大缝隙以及结合面不太平整的机柜、机箱的缝隙电磁泄漏抑制，被广泛用于从便携式电子设备、服务器、计算机外设到大型通信设备等各类电子设备。

导电泡棉对电镀表面以及涂漆表面具有相当好的耐磨性, 而且它们能够和许多金属表面保持电镀兼容。

导电泡棉都是经过严格测试的产品，它们完全能够满足UL 94-VO 以及 HB 产品认证要求。

导电布屏蔽衬垫的优点：1、在使用频率20MHz-10GHz 时，屏蔽效能> 100dB2、表面电阻率低，<0.07欧姆/平方，使得织物导电性能优良3、耐磨性好，频繁使用不影响实际屏蔽功能4、可以在相对宽的温度范围内正常工作（-35℃到75℃）5、阻燃性好，通过UL 认证可达UL94 VO 或UL94 HB6、通过选用适当的镀层织物，可以较大范围确保底材间的电化学兼容性7、优良的设计，可以提供给客户最佳的装配选择方案导电泡棉分类及应用：导电泡棉可分普通导电泡棉，镀镍铜导电泡棉，镀金导电泡棉、镀碳导电泡棉，镀锡导电泡棉，导电铝箔泡棉，导电铜箔泡棉，全方位导电泡棉，SMT 导电泡棉，I/O 导电泡棉衬垫等，广泛应用于等离子电视，液晶显示器、液晶电视、手机、Laptop PC 、Desktop PC 、PDA 、MP4、通讯机柜、医疗仪器等电子产品以及军工、航天领域。

导电泡棉形状如下：导电橡胶(Conductive Elastomers)导电橡胶(Conductive Elastomers）是由高性能硅橡胶和铜镀银、铝镀银、玻璃镀银、石墨镀镍颗粒等填料构成，形成低体电阻，具有良好压缩回弹性能的导电橡胶。

详细描述
导电橡胶具有良好的弹性和电气性能，可 以用于制造各种形状和规格的电磁屏蔽器 件，如导电衬垫、导电胶带等，广泛应用 于电子设备和仪器仪表的电磁屏蔽。
导电泡沫
总结词
导电泡沫是一种多孔性导电材料，具有较低的密度和良好的吸音、隔热性能。
详细描述
导电泡沫由高分子材料和导电填料混合制成，具有较好的电磁屏蔽效果和缓冲性能，可以用于电子设备的减震和 隔音，同时也可以作为电磁屏蔽材料使用。
常见的多层电磁屏蔽材料包括 金属箔片叠加而成的复合材料 、金属网与绝缘材料复合而成 的复合材料等。
05
电磁屏蔽材料的发展趋势与挑 战
发展趋势
环保化
随着环保意识的增强，电磁屏蔽 材料正朝着无污染、低能耗的方 向发展，如使用可再生资源或回 收材料。
多功能化
为了满足多样化的需求，电磁屏 蔽材料正朝着多功能化的方向发 展，如同时具备电磁屏蔽、导热 、绝缘等多重性能。
电磁屏蔽。
柔性电磁屏蔽材料的屏蔽机制与 传统的刚性材料相似，主要通过 吸收和反射电磁波来实现屏蔽效
果。
常见的柔性电磁屏蔽材料包括金 属织物、柔性导电橡胶、导电涂
料等。
多层电磁屏蔽材料
多层电磁屏蔽材料是指由多层 导电材料叠加而成的复合型电 磁屏蔽材料。
多层电磁屏蔽材料的屏蔽机制 基于多层反射和吸收的原理， 能够有效地吸收和反射外界的 电磁波。
高效化
为了提高电磁屏蔽效果，电磁屏 蔽材料正朝着高效化的方向发展 ，如采用先进的制备工艺和新型 材料。
技术挑战
1 2
材料性能稳定性
电磁屏蔽材料的性能稳定性是关键技术挑战之一 ，需要解决长时间使用或复杂环境下的性能衰减 问题。
材料加工与制备

电磁屏蔽的几大技术解析电磁屏蔽的几大技术解析1.电磁屏蔽的目的电磁波是电磁能量传播的主要方式，高频电路工作时，会向外辐射电磁波，对邻近的其它设备产生干扰。

另一方面，空间的各种电磁波也会感应到电路中，对电路造成干扰。

电磁屏蔽的作用是切断电磁波的传播途径，从而消除干扰。

在解决电磁干扰问题的诸多手段中，电磁屏蔽是最基本和有效的。

用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需要对电路做任何修改。

2.区分不同的电磁波同一个屏蔽体对于不同性质的电磁波，其屏蔽性能不同。

因此，在考虑电磁屏蔽性能时，要对电磁波的种类有基本认识。

电磁波有很多分类的方法，但是在设计屏蔽时，将电磁波按照其波阻抗分为电场波、磁场波、和平面波。

电磁波的波阻抗ZW定义为：电磁波中的电场分量E与磁场分量H的比值:ZW=E/H电磁波的波阻抗电磁波的辐射源性质、观测点到辐射源的距离以及电磁波所处的传播介质有关。

距离辐射源较近时，波阻抗取决于辐射源特性。

若辐射源为大电流、低电压（辐射源的阻抗较低），则产生的电磁波的波阻抗小于377，称为磁场波。

若辐射源为高电压、小电流（辐射源的阻抗较高），则产生的电磁波的波阻抗大于377，称为电场波。

距离辐射源较远时，波阻抗仅与电场波传播介质有关，其数值等于介质的特性阻抗，空气为377Ω。

电场波的波阻抗随着传播距离的增加降低，磁场波的波阻抗随着传播距离的增加升高。

注意:近场区和远场区的分界面随频率不同而不同，不是一个定数，这在分析问题时要注意。

例如，在考虑机箱屏蔽时，机箱相对于线路板上的高速时钟信号而言，可能处于远场区，而对于开关电源较低的工作频率而言，可能处于近场区。

在近场区设计屏蔽时，要分别电场屏蔽和磁场屏蔽。

3.度量屏蔽性能的物理量——屏蔽效能屏蔽体的有效性用屏蔽效能（SE）来度量。

屏蔽效能的定义如下：SE=20lg(E1/E2)(dB)式中：E1=没有屏蔽时的场强E2=有屏蔽时的场强如果屏蔽效能计算中使用的是磁场强度，则称为磁场屏蔽效能，如果屏蔽效能计算中使用的是电场强度，则称为电场屏蔽效能。
