电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

一选择题：1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1。

在换路瞬间,下列各项中除( B )不能跃变外，其他全可跃变。

(a ）电感电压 (b ）电容电压 （c)电容电流4。

在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ).（A ）减少负载的工作电流 （B) 减少负载的有功功率(C)减少负载的无功功率 （D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b ） V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6。

两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通1和 2 关系是( B ）。

（a) 1 > 2 (b ）1〈 2 （c ）1=2 7.一负载电阻为RL,经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B )(a) 0。

8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω1、3Ωk 的电阻中通过2mA 的电流，试问电阻两端的电压是( D ）。

A、10VB、6mVC、1。

5VD、6V2、有一额定值为5W 500 的线绕电阻,其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用,是利用它的（ D ）.A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var,则该负载的视在功率为（ c ）。

电工电子技术模拟试题及参考答案一、单选题（共37题，每题1分，共37分）1.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、2分钟B、5分钟C、3分钟D、10分钟正确答案：B2.ATM信元是定长的,而且信元的长度较小,只有A、33字节B、43字节C、53字节D、63字节正确答案：C3.在internet的基本服务功能中,远程登录所使用的命令是( )。

A、ftpB、mailC、openD、telnet正确答案：D4.(题库原题)Optix155/622H设备中IU1、IU2、IU3、IU4板为( )。

A、风扇板B、主控板C、支路板D、电源板正确答案：C5.设备上的PGND代表的含义为( )。

A、保护地B、工作地C、联合地D、屏蔽地正确答案：A6.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C7.视频信号画面的像素数量720P指( )A、352 X 288B、1280 X 720C、704 X 576D、720 X 576正确答案：B8.综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-4C、10-3D、10-5正确答案：C9.(考题). 雅奇8E1光端机RERR指示灯代表中文的意思是。

( )A、远端总告警B、近端告警C、远端支路告警指示灯D、本端总告警正确答案：A10.(考题)中兴传输网管操作终端上,主视图界面下的。

( )拓扑图显示所有网元的连接概况以及网元的告警、性能、维护信息A、物理B、复用段C、数据单板D、网元时钟正确答案：A11.模拟摄像机的视频输出接口为( )A、L9B、BNCC、RJ45D、RJ11正确答案：B12.接入网ONU设备通路电平测量的周期是( )。

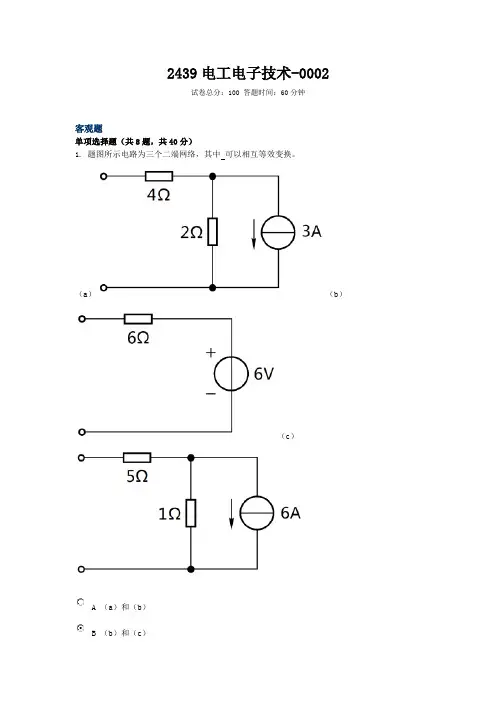

2439电工电子技术-0002试卷总分：100 答题时间：60分钟客观题单项选择题（共8题，共40分）1. 题图所示电路为三个二端网络，其中可以相互等效变换。

（a）（b）（c）A （a）和（b）B （b）和（c）C （a）和（c）参考答案：C；考生答案：B；试题分数：5；考生得分：02. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是。

A 灯泡A变亮B 灯泡B变亮C 纯电感电路参考答案：B；考生答案：A；试题分数：5；考生得分：03. 变压器初级绕组的等效阻抗等于变压比的乘以负载阻抗值。

A 一次方B 二次方C 三次方参考答案：B；考生答案：B；试题分数：5；考生得分：54. 利用生产机械某些运动部件的碰撞来发出控制指令的控制电器是。

A 接触器B 继电器C 行程开关参考答案：C；考生答案：A；试题分数：5；考生得分：05. 单相桥式整流电路输出的脉动电压平均值U O(AV)与输入交流电压的有效值U2之比近似为。

A 0.9B 1C 1.2参考答案：A；考生答案：B；试题分数：5；考生得分：06. 连接三端集成稳压器基本应用电路时，输入、输出和公共端与地之间一般接。

A 电阻B 电感C 电容参考答案：C；考生答案：C；试题分数：5；考生得分：57. 比较下列数值，最小数是。

A （157）16B （316）8C （10110011）2参考答案：C；考生答案：C；试题分数：5；考生得分：58. 下列数字电路中，不属于时序逻辑电路。

A 译码器B 寄存器C 555定时器参考答案：A；考生答案：A；试题分数：5；考生得分：5判断题（共6题，共30分）1.电路中电流的实际方向是电位降低的方向，但不能据此来判别电流源或电压源上电流或电压的关联性。

T √F ×参考答案：F；考生答案：T；试题分数：5；考生得分：02.由于正弦量与相量存在对应关系，所以相量等于正弦量。

T √F ×参考答案：F；考生答案：F；试题分数：5；考生得分：53.自耦变压器具有结构简单、体积小、节约材料、效率高等优点，能够作为安全变压器使用。

电工电子技术考试试题（电工电子技术一至四章）一、选择题（本大题共50小题，每小题2分，共100分）1、下列不属于电路状态的是（）A、闭路B、短路C、回路D、开路2、电路中的用电设备在超过额定电流时运行的状态叫（）A、满载B、空载C、过载D、轻载3、当电路参考点改变后，能够改变的物理量是（）A、电流B、电压C、电位D、电阻4、下列说法错误的是（）A．电流方向是正电荷定向移动方向B．电路中参考点的电位规定为0VC．电源的输出电压即为它的电动势D．电阻对电流有阻碍作用5、一根粗细均匀的导线，当其两端的电压是8V时，通过的电流是1A，若将该导线均匀地拉长为原来的2倍，要保持电流为1A，则导体两端的电压是（）A、8VB、16VC、32VD、2V6、电源的电动势为1.5V，内阻为0.5Ω，若外接负载电阻为37Ω，电路电流和电源端电压为（）A．40mA，1.48V B．40mA，0.02V C．4mA，1.5V D．4mA，0V7、某四色环电阻，两端加3V电压时通过的电流为0.01A，则其前三条色环的颜色顺序为（）A．橙黑黑B．棕黑黑C．橙黑棕D．棕黑棕8、两段材料相同的导体A、B，横截面积之比3∶2，长度之比4∶1，将导体分别接到12V 的电源上，则通过导体A、B的电流之比为（）A.4∶3B.8∶3C.3∶8D.3∶49、三只均为“110V、40W”的白炽灯A、B、C作如图1-1所示连接，电压U=220V，闭合开关S，电路将（）A、A、B 灯亮度不变B、A灯变暗、B灯变亮C、A灯被烧毁D、A灯变亮、B灯变暗图1-1 图1-210、如图1-2所示，高内阻电压表的读数分别为8V、12V，R2=R4则Uab = ( )A、4VB、20VC、16VD、12V11、如图1-3所示，a、b两端的等效电阻为（）A、3.5ΩB、5ΩC、7ΩD、10Ω图1-3 图1-4 图1-512、如图1-4所示电路中，a点的电位Va是（）A、2VB、1VC、-1VD、-2V13、如图1-5所示电路，节点和回路数分别是（）A 、3，3B 、3，5C 、4，5D 、4，714、某一复杂电路有a 条支路，b 个网孔，利用支路电流法解题，须列（ ）个独立节点电流方程A.aB.b-1C.bD.a-b15、给一电容充电，电压从2V 充到4V ，则（ ）A 、电容量增加一倍B 、电容量减小一半C 、电荷量增加一倍D 、电荷量减小一半16、一只电容器容量标示为“104”，它的电容量为（ ）A.10×104uFB.10×104pFC.104pFD.104uF17、用万用表的R ×1K 挡检测容量为1000uF 的电容器，若指针偏转后回不到起始位置，停在刻度盘的中间位置，说明（ ）A 、电容器漏电B 、电容器内部短路C 、电容器质量良好D 、电容器断路18、左手定则可以判断通电导体在磁场中（ ）A 、受力大小B 、受力方向C 、运动方向D 、运动速度19、下列物理量与单位对应错误的是（ ）A ．磁导率H/mB ．磁通量 WbC ．磁感应强度TD ．磁场强度 H20、当穿过线圈的磁通发生变化时，线圈两端感应电动势的大小与之成正比的是（ ）A 、磁通B 、磁通变化率C 、磁感应强度D 、磁通变化量21、判断感应电流产生的磁场方向应采用（ ）A.左手定则B.安培定则C.右手定则D.欧姆定律22、感应电流的磁场总是（ ）A 、和原磁场的方向相反B 、和原磁场的方向相同C 、阻碍原磁场的变化D 、由线圈的绕行方向决定23、关于描述正弦量u=380Sin(100πt - 2π)V 说法正确的是（ ） A 、交流电的周期为0.2s B 、交流电的有效值为220VC 、交流电的初相位为2π D 、1s 内交流电压有100次到达最大值 24、正弦量的三要素是（ ）A 、频率、最大值、初相位B 、频率、平均值、相位C 、周期、有效值、平均值D 、周期、频率、时间常数25、已知i 1=102sin （314t+6π）A ，i 2=202sin （100t+6π）A ，则两电流具有相同的（）A.有效值B.角频率C.初相位D.周期26、下面关于纯电容电路说法正确的是（ ）A 、电流滞后电压900B 、在一个周期内消耗的有功功率为零C 、容抗与频率成正比D 、最大值、有效值、瞬时值均符合欧姆定律27、交流电路的无功功率，表示储能元件与电源之间能量交换的（ ）A 、有效值B 、最大值C 、平均值D 、瞬时值28、具有“通直流、阻交流，通低频、阻高频”特性的元器件是（ ）A ．电阻器B ．电感器C ．电容器D ．二极管29、在纯电容电路中，关于电压与电流的相位关系，说法正确的是（ ）A.电压与电流同相B.电流滞后电压900C.电流超前电压900D.电压与电流反相30、在日光灯电路两端并联适当的电容，则电路中（ ）A 、总电流增大B 、总电流减小C 、总电流不变D 、功率因数减小31、下列单相正弦交流电路中电流与电压同相的是（ ）A ．纯电阻电路B ．纯电容电路C ．纯电感电路D ．电阻串电感电路32、某电路两端的电压为u=2002sin（ωt-300）V，通过的电流为i=52sin（ωt+300）A，则该电路有功功率为（）A．500Var B．866W C．500W D．866Var33、电路的电压u=2202sin（314t+300）V，电流i=52sin（314t+600）A，该电路为（）A．感性电路B．容性电路C．谐振电路D．阻性电路34、在线电压是380V的三相四线制供电线路中，任意相线与中性线的电压为（）A．线电压，有效值为380V B．相电压，有效值为220VC．线电压，最大值为380V D．相电压，有效值为380V35、关于三相对称电动势说法正确的是（）A.相量和为1200B.角频率为50HzC.相位互差600D.最大值均相等36、某小区照明电路为三相四线制，有一天晚间突然发现有的电灯变暗，有的电灯变亮，出现这种现象的原因是（）A、电源电压突然降低B、有一相线短路C、不对称负载的中性线断开D、有一相线断路37、三相负载的额定电压为220V，380V电源供电，工作时负载电路的连接应为（）A．星形联接B．三角形联接C．串联后接相电压D．串联后接线电压38、三相对称负载在线电压是380V的三相电源上作三角形联接，则（）A．每相负载两端电压为220V B．相电流为线电流的3倍C．每相有功功率相同D．总的有功功率为单相有功功率的3倍39、三相对称负载作星形联结，电源线电压380V，负载阻抗22Ω，则相电压和相电流分别为（）A.220V，17.3AB.220V，10AC.380V，17.3AD.380V，10A40、60W白炽灯和60W节能灯相比较，下列说法不正确的是（）A、功率相同B、消耗的电能相同C、节能灯比白炽灯亮D、两者亮度相同41、如图1-6所示，在白炽灯接线示意图中，正确的接线是（）图1-642、DZ5-20型低压断路器中，能提供过载保护的元件是（）A、热脱扣器B、电磁脱扣器C、欠压脱扣器D、失压脱扣器43、关于低压电器，下列说法正确的是（）A、熔断器使用时，熔体的额定电流可大于熔管的额定电流B、交流接触器在失电后衔铁是靠自身重力复位的C、热继电器即可作过载保护又可作短路保护D、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器44、复合按钮是一种常用的主令电器，按下按钮时动作特点是（）A．动断触点先断，动合触点再合B．动合触点先合，动断触点再断C．动断触点、动合触点一齐动作D．动作具有随机性45、某三相电动机的额定电流为12A，现用按钮、接触器控制，其主电路的熔断器应选（）A．RL1-60/15 B．RL1-60/30 C．RL1-60/40 D．RL1-60/6046、热继电器的辅助触点应（ ）A ．串联在控制电路中B ．并联在主电路C ．并联在控制电路中D ．串联在主电路中47、通常当变压器的输入电压增大时，其主磁通将（ ）A ．增大B ．不变C ．减小D ．先增大后减小48、能使变压器输入功率减小的方法是（ ）A.只减小负载电阻B.只减小原边匝数C.只增大负载电阻D.只增加副边匝数49、关于变压器，说法正确的是（ ）A.一次绕组接负载B.一次绕组的匝数过多会烧坏变压器C.K ＜1时为升压变压器D.一次绕组和二次绕组匝数不能相等50、有一单相变压器，二次绕组接8Ω的负载电阻，折算到一次绕组的等效电阻为800Ω。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

电工电子技术试题库（电路分析部分）一、单项选择题（选择正确的答案，将相应的字母填入题内的括号中。

每题2.0分）1、欧姆定律适合于（）A、非线性电路B、线性电路、C、任何电路答案：B2、基尔霍夫定律包括（）个定律。

A、1B、2C、3答案：B3、支路电流法是以（）为求解对象。

A、节点电压B、支路电流C、电路功率答案：B4、用一个电动势和内阻串联表示的电源称为（）。

A、电压源B、电流源C、受控源答案：A5、用一个电激流和内阻并联表示的电源称为（）。

A、电压源B、电流源C、受控源答案：B6、恒流源可以等效为恒压源（）A、正确B、不正确答案：B7、戴维南定理适用于（）A、有源线性二端网络B、非线性二端网络C、任意二端网络答案：A8、戴维南定理适合于求（）条支路电流。

A、1B、2C、3答案：A9、电位是指电路中某点与（ ）之间的电压。

A 、任意点B 、参考点C 、地答案：B10、确定交流电有（ ）要素。

A 、1B 、2C 、3答案：C11、频率是反映交流电变化的（ ）。

A 、位置B 、快慢C 、大小答案：B12、相位是反映交流电变化的（ ）A 、位置B 、快慢C 、大小答案：A13、幅度是反映交流电变化的（ ）A 、位置B 、快慢C 、大小答案：C14、相量只能表示交流电的有效值（或最大值）和（ ）。

A 、相位B 、频率C 、初相位答案：C15、复数加法运算时应采用（ ）。

A 、代数式B 、极标式C 、指数式答案：A16、复数除法运算时应采用（ ）。

A 、代数式B 、极标式C 、指数式答案：B17、交流电路采用相量分析时，应将电容写成（ ）。

A 、C XB 、C jX C 、L jX答案：B18、交流电路采用相量分析时，应将电感写成（ ）。

A 、C XB 、C jX - C 、L jX答案：C19、电感电路正确的表达式是（ ）。

A 、L L L X u i =B 、L X I j U =C 、C X I j U -= 答案：B20、电容电路正确的表达式是（ ）。

大学电工电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 二极管的主要特性是什么？A. 单向导电性B. 高频滤波性C. 信号放大性D. 稳压性答案：A3. 在理想变压器中，输入电压与输出电压的关系是什么？A. 正比B. 反比C. 无关D. 相等答案：A4. 一个电路的总电阻为10Ω，当它并联了一个2Ω的电阻后，总电阻变为多少？A. 8ΩB. 6ΩC. 4ΩD. 2Ω答案：B5. 哪种元件可以改变交流电的电压？A. 电容器B. 电感器C. 变压器D. 二极管答案：C6. 一个正弦波交流电的频率为50Hz，其周期是多少？A. 0.02秒B. 0.2秒C. 20秒D. 20毫秒答案：A7. 在三相交流电中，相电压与线电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的负载是什么性质？A. 纯电阻性B. 感性负载C. 容性负载D. 不能确定答案：D9. 晶闸管（SCR）是一种什么类型的半导体器件？A. 双极型晶体管B. 场效应管C. 单向导电D. 双向开关答案：D10. 在数字电路中，与非门的输出为高电平的条件是什么？A. 输入端全为高电平B. 输入端全为低电平C. 至少有一个输入端为高电平D. 至少有一个输入端为低电平答案：B二、多项选择题（每题3分，共15分）11. 下列哪些元件属于半导体器件？A. 二极管B. 电容器C. 电感器D. 三极管答案：A, D12. 在电路分析中，可以应用的定律有哪些？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C13. 下列哪些因素会影响电容器的电容大小？A. 正对面积B. 板间距离C. 电介质的介电常数D. 电压大小答案：A, B, C14. 在数字电路中，下列哪些逻辑关系对应于与门？A. 所有输入都为真，则输出为真B. 至少有一个输入为假，则输出为假C. 所有输入都为假，则输出为假D. 至少有一个输入为真，则输出为真答案：A, C15. 三相异步电动机的转子转速与哪些因素有关？A. 定子旋转磁场的转速B. 转子的电阻C. 转子的转动惯量D. 电源的频率答案：A, B, D三、填空题（每题2分，共20分）16. 一个电路的总电阻为30Ω，当串联了一个10Ω的电阻后，总电阻变为________Ω。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将 。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________和________。

3、模拟信号是在时间与幅值上________的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类:________和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________有关，而与________无关。

7、将________变成________的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18.放大器外接一负载电阻RL 后，输出电阻ro 将 。

19.加法器，R1=Rf=R2=R3=10K Ω,输入电压V1=10mv ，V2=20mv ，V3=30mv ，则输出电压为 。

电工电子技术试题及答案一、单选题（每题2分，共20分）1. 电路的基本组成部分包括（）。

A. 电源B. 电阻C. 电容D. 所有选项2. 欧姆定律描述的是（）。

A. 电流与电压的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流、电压和电阻的关系3. 以下哪个不是基本的电子元件？（）A. 电阻器B. 电容器C. 电感器D. 变压器4. 交流电的频率是指（）。

A. 每秒电流方向改变的次数B. 每秒电压方向改变的次数C. 每秒电流大小改变的次数D. 每秒电压大小改变的次数5. 一个电路的总电阻为10Ω，当电路中接入一个5Ω的电阻后，总电阻变为（）。

A. 5ΩB. 15ΩC. 7.5ΩD. 无法确定6. 一个理想变压器的原边电压为220V，副边电压为440V，原边与副边的匝数比为（）。

A. 1:1B. 1:2C. 2:1D. 4:17. 半导体材料的导电能力介于（）之间。

A. 金属和绝缘体B. 金属和超导体C. 绝缘体和超导体D. 绝缘体和导体8. 以下哪个是二极管的特性？（）A. 单向导电性B. 双向导电性C. 无方向性D. 以上都不是9. 一个电路的功率因数是0.8，其含义是（）。

A. 电路的效率为80%B. 电路的有功功率是视在功率的80%C. 电路的无功功率是视在功率的80%D. 电路的功率因数是80%10. 电路中，负载的功率因数提高，意味着（）。

A. 电流减小B. 功率增大C. 功率因数减小D. 功率因数增大答案：1-5 DADCB 6-10 BAAAD二、多选题（每题3分，共15分，多选或少选均不得分）1. 以下哪些是电子电路的基本功能？（）A. 放大B. 滤波C. 整流D. 调制2. 以下哪些因素会影响电阻器的阻值？（）A. 材料B. 温度C. 长度D. 横截面积3. 在直流电路中，以下哪些元件可以储存能量？（）A. 电容器B. 电感器C. 电阻器D. 二极管4. 以下哪些是数字电路的基本逻辑门？（）A. 与门B. 或门C. 非门D. 异或门5. 以下哪些是电磁干扰的来源？（）A. 电源线B. 信号线C. 接地不良D. 外部环境答案：1 ABCD 2 ABCD 3 AB 4 ABCD 5 ABCD三、判断题（每题1分，共10分）1. 电路中的电流总是从电源的正极流向负极。

《电工电子技术》期末复习材料电工电子技术试题库一、填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。

2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。

3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。

5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。

7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为218伏。

8、串联电路中的处处相等，总电压等于各电阻上之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮，而 100 瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。

11、频率是单位时间内交流电重复变化的次数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为u=20sin(314t- ４０°) ，相量式为。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为537伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为0.1A 安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝25.12 欧。

如通过电流的频率为10000赫，其感抗X L＝5024 欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝318欧，如接在2000赫的交流电源上，它的容抗X C＝7.95 欧。

17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝1000Hz ，周期Ｔ＝0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。

《电工电子技术》 A 卷一、选择题(每题 2 分，共 20 分)1．在任一瞬间，任一回路沿某一方向绕行一周，回路中各段电压的代数和恒等于零，这一定律称为( )A、叠加原理B、基尔霍夫电压定律C、基尔霍夫电流定律D、诺顿定律2．正弦量变化一周所用的时间称为( )A、频率B、有效值C、周期D、相位3．在三相四线制中中线( )A、一定要安装熔断器B、不可安装熔断器C、可以安装熔断器D、必须接开关4．三极管工作在放大状态的条件是( )A、集电结反偏，发射结正偏B、集电结正偏、发射结正偏C、集电结反偏，发射结反偏D、集电结正偏、发射结反偏5．多级放大电路中静态工作点互不影响的耦合方式是( )A、电感耦合B、变压器耦合C、直接耦合D、阻容耦合6．在画交流等效电路时 , 电容相当于( )A、断路B、开路C、短路D、断开7．具有电压放大倍数小于 1 的电路是( )A 、固定偏置共发放大电路B 、分压式偏置放大电路C 、射极输出器 D、共集电极放大电路8．三角形连接的三相对称负载，接于三相对称电源上，线电压与相电压之比为( )A 、 3 B、 2 C 、 1 D、29．在直流稳压电源中将交流转换成单向脉动直流的电路是( )A、稳压电路B、整流电路C、滤波电路D、稳压电路10．在基本的逻辑关系中，能够实现乘逻辑的逻辑关系成为( )A、与逻辑B、或逻辑C、非逻辑D、或与逻辑二、判断题(每题 1 分，共 15 分)1 ．两电阻串联后其阻值等于两电阻阻值之和。

( )2 ．稳压二极管在使用时应正向接入电路中。

( )3．锗材料的死区电压是 0.7V 。

( )4 ．在使用叠加原理分析电路时，除去的电压源相当于短路。

( )5．任一意时刻的输出状态只与该时刻的输入状态有关，而与其他因素无关，这样的电路称为时序逻辑电路。

( )6 ．把单位时间内流过导体横截面的电荷定义为电压。

( )7．在纯净半导体中，加入五价元素磷所形成的半导体称为 N 型半导体。

电工电子技术试卷及答案【篇一：电工电子技术试题库及答案】一、填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏36、从供用电角度考虑，要提高电网的功率因数，也就是要提高负载的功率因数，就可使发电变电设备容量得到充分利用，并节约电能。

37、由电磁感应产生的电动势叫做感应电动势，由感应电动势在闭合回路中的导体中引起的电流叫做感应电流。

39、交流发电机主要由转子和磁场组成。

43、电源电动势的方向规定为在电源内部，由负极端指向正极端即为电位升高方向。

44、通常三相发电机的引出端电源的联接方法有星形和三角形联接两种。

45、在三相对称负载中，三个相电流大小、频率相等，相位互差120度。

46、电力系统规定中线内不允许接镕丝和开关。

48、电流通过人体循环系统和呼吸系统最为危险49、 50 hz的交流电对人体危害最大。

51、触电有两种类型，即电击和电伤。

52、电流达到 30 ma以上就会引起触电者心室颤动而有生命危险53、电路的一种功能是传递和转换能量，另一种作用是信号的传递和处理。

71、把复数5+j5转化为极坐标形式 7.07∠45 。

当电流超前电压时，b ＜0。

74、由三个频率相等、最大值相等、相位互差120度的正弦电源所构成的电源，称为三相电源。

79、三角形连接的三相电源，线电压与相电压相等，当负载对称时，线电流是相电流的并且在相位上滞后对应的相电流30度。

81、电压互感器的原绕组匝数多___，__并__联于待测电路两端，且副绕组注意不能_开路___。

82、一理想变压器，已知u1＝220v, n1=1000匝，u2=11v, 则次级匝数n2＝ __50_ 。

83、特殊变压器有 _自偶变压器______和__互感器_____等几种。

84、三相异步电动机由_定子_____ 以及__转子___________组成。

86．阻值越大的电阻，串联时分到的电压越高，并联时分到的电流越小。

电工电子技术测试题含参考答案一、单选题（共30题，每题1分，共30分）1、一般列广网路所使用的喇叭为( )。

A、4WB、3WC、8WD、1W正确答案：D2、2ASK是利用代表数字信息的“0”或“1”去改变载波的幅度,“1”码时( )。

A、无载波输出B、有载波输出C、无信号输出正确答案：B3、数据网定期维护里的设备主备关系部件倒换功能检测的周期为( )一次。

A、年B、日C、季度D、月正确答案：C4、在检查放大管因级间耦合( )减小,而造成输出功率不足时,可用并接同容量电容的方法试验确定。

A、电阻值B、电流C、电感值D、电容量正确答案：D5、设备上的PGND代表的含义为( )。

A、保护地B、工作地C、联合地D、屏蔽地正确答案：A6、华为接入网网管终端上,对于显示在故障告警浏览窗口下的故障信息太多时,可以点击鼠标右键选中( )。

A、暂停追加告警B、条件设置新告警C、删除历史告警D、删除已恢复告警正确答案：D7、考虑到铁路数据业务的需要,对于一个平均包长的IP包而言,IP传输时延应( )80ms.A、大于或等于B、大于C、等于D、小于或等于正确答案：D8、当一台主机从一个网络移到另一个网络时,以下说法正确的是( )A、必须改变它的IP地址和MAC地址B、必须改变它的MAC地址但不需改动IP地址C、MAC地址、IP地址都不需改动D、必须改变它的IP地址但不需改动MAC地址正确答案：D9、话音频带限制在300~3400HZ,为了不失真的还原波形,采用的抽样频率为( )大于最大值的2倍A、6800HZB、3700HZC、8000HZD、3100HZ正确答案：C10、不同类型的ICMP协议报文头的公共部分占用了( )字节A、12个B、4个C、16个D、8个正确答案：B11、(题库原题)Optix155/622H设备中IU1、IU2、IU3、IU4板为( )。

A、主控板B、风扇板C、电源板D、支路板正确答案：D12、视频会议终端设备的视频源切换属于( )检查项目。

电工电子技术与技能考试题（附参考答案）一、单选题（共20题，每题1分，共20分）1、已知Y-160M1-2型三相异步电动机额定转速n2=2940r/min,它的同步转速为( )。

A、0.02B、0.04C、0.2D、0.06正确答案：A2、照相机的闪光灯是利用( )放电原理工作的。

A、电阻器B、电感器C、电容器正确答案：C3、以下电能产生的形式中,发电成本最高的是( )。

A、水力发电B、核能发电C、风力发电D、火力发电正确答案：D4、下列属于直流电表示方式的是( )。

A、字母“DC”或符号“-”B、字母“AC”或符号“-”C、字母“DC ”或符号“~ ”D、字母“AC ”或符号“~ ”正确答案：A5、贴片电阻1502代表的电阻值是( )Ω。

A、150B、15C、1500D、15000正确答案：D6、电气互锁的作用是( )。

A、增加控制电路动作的速度B、维持电动机长动C、防止电动机出现点动D、防止主电路误动作短路正确答案：D7、若电路中某元件两端的电压u=10sin(314t+45°)V,电流i=5sin(314t+135°)A,则该元件是( )。

A、电阻B、电容C、电感D、无法确定正确答案：B8、对称三相四线制供电线路,若端线上一根熔体熔断,则该熔体两端的电压为( )。

A、相电压+线电压B、线电压C、相电压D、线电压的一半正确答案：C9、正弦交流电的最大值等于有效值的( )倍。

A、$$\sqrt{2}$$B、1/2C、$$\sqrt{2}$$/2D、2正确答案：A10、电动势的方向规定为由电源( )极经电源内部指向电源( )极方向。

A、负、正B、正、正C、负、负D、正、负正确答案：A11、在一个标有四色环的电阻中,其中最后一较宽的色环表示( )。

A、乘数B、温度系数C、阻值D、误差正确答案：D12、开关的文字符号是( )。

A、RB、SC、ED、EL正确答案：B13、一台三相电动机绕组星形联结,接到UL=380V的三相交流电源上,测得线电流IL=10A,则电动机的每相绕组的阻抗为( )。

电工电子技术试题库一、单项选择题1.硅稳压管的工作状态是(D)A.正向导通B.正向击穿C.反向截止D.反向击穿2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（C ）A.三价元素B.四价元素C.五价元素D.六价元素3．下列关于P型半导体中载流子的描述，正确的是( C )A．仅自由电子是载流子B．仅空穴是载流子C．自由电子和空穴都是载流子D．三价杂质离子也是载流子4．理想运算放大器的两个基本特点是( C )A．虚地与虚断B．虚短与虚地C．虚短与虚断D．断路与短路5．在本征半导体中加入少量的五价元素后，可形成（ B ）A．P型半导体，其少子为自由电子B．N型半导体，其多子为自由电子C．P型半导体，其少子为空穴D．N型半导体，其多子为空穴6．理想二极管构成的电路如题2图所示，则输出电压U O为（ B ）A．3VB．10VC．-3VD．-10V7．关于三极管的结构特点，以下说法不正确的为（ B ）A．基区很薄B．基区掺杂浓度最高C．发射区掺杂浓度最高D．发射结的结面积小于集电结的结面积8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ）A．锗管①为b极B．硅管③为c极C．锗管②为e极D．硅管③为b极9．放大电路如题7图所示，该电路引入了交直流（ B ）A．电流并联负反馈B．电流串联负反馈C．电压并联负反馈D．电压串联负反馈10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) RA.-10VB.-4VC.+6VD.+10V11.NPN型三极管处在放大状态时，各电极的电位关系是( D )A.E极电位最高，C极电位最低B.E极电位最高，B极电位最低C.C极电位最高，B极电位最低D.C极电位最高，E极电位最低12.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为( C )A.电流串联B.电流并联C.电压串联D.电压并联13.要降低放大电路输入电阻，可引入(D)A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈14.共射极放大电路直流负载线由(C)A.电流放大系数β确定B.基极电阻Rb与电源Ucc确定C.集电极电阻Rc与电源Ucc确定D.负载电阻RL确定=++等价于(B)15.函数Y A B CA.Y=ABCB. C=⋅BAY⋅=++C.Y=AB+CD. Y A B C16.下列与F=A+B+C相等的逻辑函数为( C )A.F=ABCB.F=A+B+CC.F=ABCD.F=A+B+C17．下列逻辑式中，正确的逻辑公式是( D )A．AA AAA==B．1C．AA AAA==D．018.逻辑表达式AB与下列式子中的哪一个相等(D)A.A B⊕+ B.A BC.ABD.A B+19．逻辑符号如下图所示，其中表示“与非”门的是( C )20．在以下输入情况中，“或非”运算的结果为逻辑1的是( A )A．全部输入为0 B．全部输入为1C．任一输入是0，其它输入为1 D．任一输入是1，其它输入为0 21．主从型JK触发器，当J=K=0时，则CP脉冲来到后JK触发器的次状态Q n+1为( C )A．0 B．1C．Q n D．n Q22．题l2图为同步RS触发器，已知S D=R D=l。
