电工电子技术机考题库答案

国家开放大学电大《电工电子技术》机考2套标准试题及答案盗传必究第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分）1. 题图所示电路中，电阻R1支路的电流I为( ) 。

A 30VB 45VC -45V2. 已知电路某元件的电压u和电流i分别为u=10cos（ωt+20o）V，i=5sin（ωt+110o）A则该元件的性质是( ) 。

A 电容B 电感C 电阻3. 变压器负载电流增大时，原边电流( )。

A 增大B 减小C 不变4. ( )是利用电流的热效应原理，为电动机或其它电气设备、电气线路出现不能承受的过载时提供过载保护的保护电器。

A 时间继电器B 热继电器C 速度继电器5. 与稳压管稳压电路相比，串联型稳压电路的输出电压 ( )。

A 稳定B 较高C 可调6. 一般直流稳压电源包含变压器、整流电路、( )电路和稳压电路。

A 放大B 滤波C 调整7. TTL电路输入端悬空相当于该输入端接( )。

A 高电平B 低电平C 不确定8. JK触发器的初态为1时，若J=1、K=×，则次态为( )。

A 0B 1C 不确定二、判断题（共6题，共30分）1. 戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。

T √F ×2. 由对称三相电路有功功率P=3UPIPcos=ULILcos可知，相位差既是相电压和相电流间的相位差，也是线电压和线电流的相位差。

T √F ×3. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，则变压器的电流仍是额定电流。

T √F ×4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

T √F ×5. 方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。

T √F ×6. 时序电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。

电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

(精华版)国家开放大学电大《电工电子技术》机考第三套标准试题及答案盗传必究试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分）1. 题图所示电路中，电压Uab的数值是（）。

A 10V2. 在电容元件上，电压与电流的关系为（）。

B3. 变压器初级绕组的输入功率（）次级绕组的输出功率。

C 大于4. 一台4极三相异步电动机定子磁场的同步转速是（）r/min。

B 15005. 有一只用三极管构成的放大器，测得管子的三个极对地电压为则管脚2为（）。

C 基极6. 理想集成运放ui=u+-u-=0，说明运放输入端（）。

C 相当于短路7. 比较下列数值，最大数是（）。

A （157）168. 某二进制计数器的计数长度为16，利用置数功能，可将其设置成长度（）的其他进制计数器。

B 小于16二、判断题（共6题，共30分）1. 基尔霍夫定律既适用于线性电路，也适用于含有非线性元件的电路。

T √2. 当XL=XC时，φ=0，表明电压u与电流i同相，电路等效为一个纯电阻。

F ×3. 异步电动机转子的转速可以大于或等于旋转磁场的转速。

F ×4. 稳压二极管的反向击穿特性曲线很陡，说明它的动态电阻rZ越小，它的稳压性能越好。

T √5. 运放的非线性运用，是指运放的输出电压与输入电压无线性关系，输出电压只有高电平和低电平两种状态。

F ×6. 利用集成计数器芯片的预置数功能可获得任意进制的计数器。

T √三、分析计算题（共2题，共30分）1. 一台三相4极异步电动机，工作额定电压为380V，额定频率为50Hz，额定转速为1450r/min。

(1)若要计算该发动机的同步转速，计算公式是（）。

A(2)若要计算该发动机的额定转差率，计算公式是（）。

B(3)根据已知条件和计算公式，该异步电动机的同步转速和额定转差率分别近似等于（）。

B 1500 r/min，0.0332. 分析题图所示电路，判断它能否不失真地放大交流信号，并说明理由。

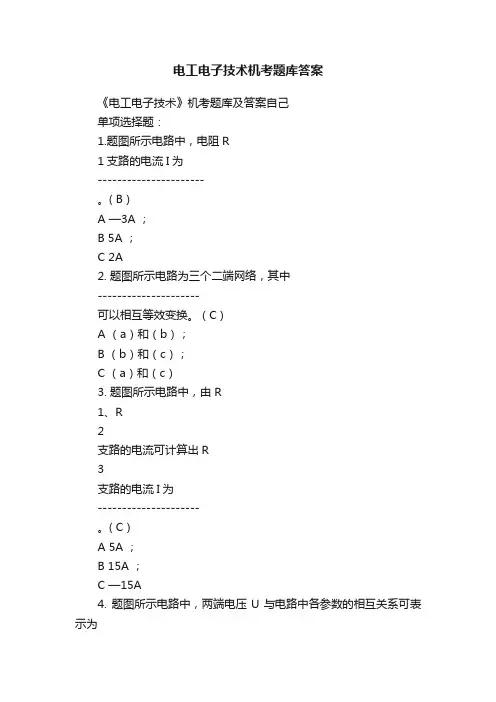

电工电子技术机考题库答案《电工电子技术》机考题库及答案自己单项选择题：1.题图所示电路中，电阻R1支路的电流I为----------------------。

( B )A —3A ；B 5A ；C 2A2. 题图所示电路为三个二端网络，其中---------------------可以相互等效变换。

( C )A （a）和（b）；B （b）和（c）；C （a）和（c）3. 题图所示电路中，由R1、R2支路的电流可计算出R3支路的电流I为---------------------。

( C )A 5A ；B 15A ；C —15A4. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为---------------------。

( A )A U=IR+U0； B U=IR—U； C U=—IR— U5. 题图所示电路中，电压U ab 的数值是---------------------。

( B )A 5V ；B 10V ；C 15V6. 题图所示电路中，a点电位Va 为---------------------。

( B )A 8V ；B 7V ；C 9V7. 题图所示电路中，电压源U S 等于---------------------。

（ C ）A —2V ；B —1V ；C 1V8.三相电路中，三相对称负载做Y连接，三个线电流均为3A，则中线电流是-----------------。

（ C ）A 3A ；B 6A ；C 0A9. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是---------------------。

（ B ）A 灯泡A变亮；B 灯泡B变亮；C 纯电感电路10. 题图所示是某一支路的电压u和电流i的波形，可以判断该支路是---------------------。

（ A ）A 电阻电感串联电路；B 电阻电容串联电路；C 纯电感电路11.通常所说的交流电压220V是指它的---------------------。

[（精华版）国家开放大学电大《电工电子技术》机考7套标准试题及答案3]电工电子技术机考(精华版)国家开放大学电大《电工电子技术》机考7套标准试题及答案盗传必究第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分）1. 题图所示电路为三个二端网络，其中( )可以相互等效变换。

（a）（b）（c）C （a）和（c）2. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是（）。

B 灯泡B变亮3. 变压器初级绕组的等效阻抗等于变压比的（）乘以负载阻抗值。

B 二次方 4. 利用生产机械某些运动部件的碰撞来发出控制指令的控制电器是（）。

C 行程开关 5. 单相桥式整流电路输出的脉动电压平均值UO(AV)与输入交流电压的有效值U2之比近似为（）。

A 0.9 6. 连接三端集成稳压器基本应用电路时，输入、输出和公共端与地之间一般接（）。

C 电容7. 比较下列数值，最小数是（）。

C （***-*****）2 8. 下列数字电路中，（）不属于时序逻辑电路。

A 译码器二、判断题（共6题，共30分）1. 电路中电流的实际方向是电位降低的方向，但不能据此来判别电流源或电压源上电流或电压的关联性。

F × 2. 由于正弦量与相量存在对应关系，所以相量等于正弦量。

F × 3. 自耦变压器具有结构简单、体积小、节约材料、效率高等优点，能够作为安全变压器使用。

F × 4. 从能量控制的角度看，基极电流对直流电源提供的能量起到了控制作用，微小的基极电流能够控制发射极和集电极电流产生较大的变化，所以三极管是一个电流控制器件。

T √ 5. 串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压可调。

T √ 6. 同步时序逻辑电路中各触发器的时钟脉冲CP不一定相同。

F × 三、分析计算题（共2题，共30分）1. 1. 现有一台三相异步电动机，已知其额定功率为10KW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流IN=18A，启动能力系数为1.5，过载系数为2.2。

《电工电子技术》机考题库及答案自己单项选择题：1.题图所示电路中，电阻R1支路的电流I为----------------------。

( B )A —3A ；B 5A ；C 2A2. 题图所示电路为三个二端网络，其中---------------------可以相互等效变换。

( C )A （a）和（b）；B （b）和（c）；C （a）和（c）3. 题图所示电路中，由R1、R2支路的电流可计算出R3支路的电流I为---------------------。

( C )A 5A ；B 15A ；C —15A4. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为---------------------。

( A )A U=IR+U0； B U=IR—U； C U=—IR— U5. 题图所示电路中，电压Uab 的数值是---------------------。

( B )A 5V ；B 10V ；C 15V6. 题图所示电路中，a点电位Va 为---------------------。

( B )A 8V ；B 7V ；C 9V7. 题图所示电路中，电压源US 等于---------------------。

（ C ）A —2V ；B —1V ； C 1V8.三相电路中，三相对称负载做Y连接，三个线电流均为3A，则中线电流是-----------------。

（ C ）A 3A ；B 6A ；C 0A9. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是---------------------。

（ B ）A 灯泡A变亮；B 灯泡B变亮；C 纯电感电路10. 题图所示是某一支路的电压u和电流i的波形，可以判断该支路是---------------------。

（ A ）A 电阻电感串联电路；B 电阻电容串联电路；C 纯电感电路11.通常所说的交流电压220V是指它的---------------------。

(精华版)国家开放大学电大《电工电子技术》机考4套标准试题及答案第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分）1. 题图所示电路中，电阻R1支路的电流I为( ) 。

A 30V2. 已知电路某元件的电压u和电流i分别为u=10cos（ωt+20o）V，i=5sin（ωt+110o）A则该元件的性质是( ) 。

C 电阻3. 变压器负载电流增大时，原边电流( )。

A 增大4. ( )是利用电流的热效应原理，为电动机或其它电气设备、电气线路出现不能承受的过载时提供过载保护的保护电器。

B 热继电器5. 与稳压管稳压电路相比，串联型稳压电路的输出电压 ( )。

C 可调6. 一般直流稳压电源包含变压器、整流电路、( )电路和稳压电路。

B 滤波7. TTL电路输入端悬空相当于该输入端接( )。

A 高电平8. JK触发器的初态为1时，若J=1、K=×，则次态为( )。

C 不确定二、判断题（共6题，共30分）1. 戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。

F ×2. 由对称三相电路有功功率P=3UPIPcos=ULILcos可知，相位差既是相电压和相电流间的相位差，也是线电压和线电流的相位差。

F ×3. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，则变压器的电流仍是额定电流。

F ×4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

F ×5. 方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。

T √6. 时序电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。

F ×三、分析计算题（共2题，共30分）1. 已知一正弦交流电流的初相角Φ0=60°，且i(0)=，试计算该正弦交流电的电流有效值。

电工电子技术第一套单项选择题（共8题，共40分）1.题图所示电路中，电阻R1支路的电流I为。

(B)A -3AB 5AC 2A2.三相电路中，三相对称负载做Y连接，三个线电流均为3A，则中线电流是。

(C)A 3AB 6AC 0A3.题图所示变压器，已知初级绕组N1=300匝，R=8Ω，从原方看入的电阻R i是72Ω，则变压器次级绕组N2为。

(C)A 200匝B 300匝C 100匝4.当0<s<1时，说明异步电机工作在状态。

(A)A 电动机B 发电机C 电磁制动5.题图所示电路中，硅稳压二极管VZ1的稳定电压为6V，VZ2的稳定电压为8V，两管的正向压降均为0.7V，则输出端的电压U o为。

(C)A 14VB 8V C8.7V6.放大电路引入电压串联负反馈，可以使电路的输入电阻。

(A)A增大 B 减小 C 不变7.数字电路内部电路器件如二极管、三极管、场效应管，它们一般处于___工作状态。

(C)A 截止 B 导通C 截止或导通8.JK触发器除了具有基本的置位和复位功能，还有功能。

（C）A 保持 B 翻转 C 保持和翻转判断题（共6题，共30分）1.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

错2.三相交流电路中，无论负载是对称还是不对称，三相电路总的有功功率都等于各相负载的有功功率之和。

对3.在三相异步电动机的三个单相绕组中，三相对称正弦交流电的幅值相等，相位互差150°。

错4.基本放大电路在输入端无输入信号时的状态被称为静态，此时电路内器件各点电位、各支路电流作静态运行，几乎不消耗直流电源提供的能量。

错5.当电路引入深度负反馈时，放大倍数A f可以认为与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。

对6.组合逻辑电路的电路结构中包含门电路和触发器。

错分析计算题（共2题，共30分）1.现有一台三相异步电动机，已知其额定功率为10KW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流I N=18A，启动能力系数为1.5，过载系数为2.2。

国家开放大学电大《电工电子技术》机考20套标准试题题库及答案国家开放大学电大《电工电子技术》机考20套标准试题题库及答案国家开放大学电大《电工电子技术》机考20套标准试题题库及答案盗传必究第一套试卷总分：100 答题A 8VB 7VC 9V 2. 已知电路中某元件的电压u和电流i分别为u=141cos（314t+60o）V，i=7sin（314t-120o）A 则该元件的性质是（）。

A 电容B 电感C 电阻 3. 变压器负载电流增大时，原边电流（）。

A 增大B 减小C 不变4. 熔断器是一种简单、有效的短路保护电器，其核心部件熔丝通常用（）合金制成。

A 铅与铁B 铝与铜C 铅与锡 5. 有一只用三极管构成的放大器，测得管子的三个极对地电压为则管脚3为（）。

A 集电极B 发射极C 基极 6. 题图所示反馈放大器的反馈性质为（）。

A 电流串联负反馈B 电流并联负反馈C 电压并联负反馈7. 逻辑函数表示方法中，（）具有唯一性。

A 真值表B 表达式C 逻辑图8. JK触发器的初态为0时，若J=1、K=×，则次态为（）。

A 0B 1C 不确定二、判断题（共6题，共30分）1. 判别一个元件是吸收功率还是提供功率，取决于元件上电压和电流的实际方向，二者相同时是提供功率，相反时是吸收功率。

T √ F × 2. 因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。

T √ F × 3. 异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。

T √ F × 4. 由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。

T √ F × 5. 由运放构成的积分电路中输入恒定电压时，输出电压uO与输入电压uI成线性关系。

T √ F × 6. 组合电路特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。
