装机系统篇CMOS设置的详细图解学习资料

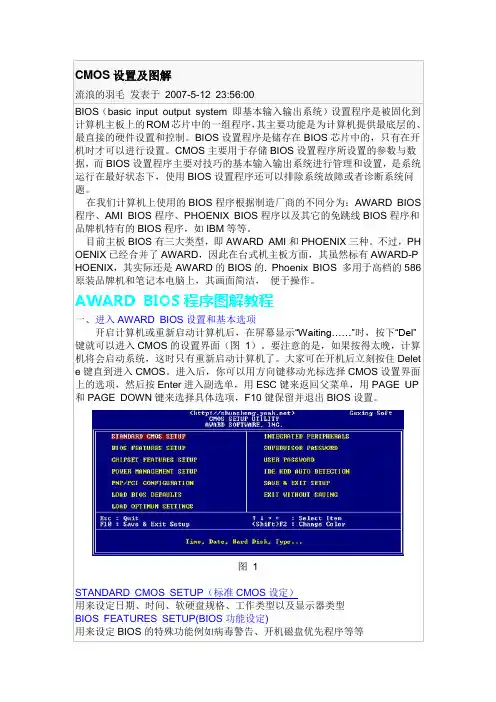

CMOS设置及图解流浪的羽毛发表于2007-5-12 23:56:00BIOS（basic input output system 即基本输入输出系统）设置程序是被固化到计算机主板上的ROM芯片中的一组程序，其主要功能是为计算机提供最底层的、最直接的硬件设置和控制。

BIOS设置程序是储存在BIOS芯片中的，只有在开机时才可以进行设置。

CMOS主要用于存储BIOS设置程序所设置的参数与数据，而BIOS设置程序主要对技巧的基本输入输出系统进行管理和设置，是系统运行在最好状态下，使用BIOS设置程序还可以排除系统故障或者诊断系统问题。

在我们计算机上使用的BIOS程序根据制造厂商的不同分为：AWARD BIOS 程序、AMI BIOS程序、PHOENIX BIOS程序以及其它的免跳线BIOS程序和品牌机特有的BIOS程序，如IBM等等。

目前主板BIOS有三大类型，即AWARD AMI和PHOENIX三种。

不过，PH OENIX已经合并了AWARD，因此在台式机主板方面，其虽然标有AWARD-P HOENIX，其实际还是AWARD的BIOS的. Phoenix BIOS 多用于高档的586原装品牌机和笔记本电脑上，其画面简洁，便于操作。

AWARD BIOS程序图解教程一、进入AWARD BIOS设置和基本选项开启计算机或重新启动计算机后，在屏幕显示“Waiting……”时，按下“Del”键就可以进入CMOS的设置界面（图1）。

要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。

大家可在开机后立刻按住Delete 键直到进入CMOS。

进入后，你可以用方向键移动光标选择CMOS设置界面上的选项，然后按Enter进入副选单，用ESC键来返回父菜单，用PAGE UP和PAGE DOWN键来选择具体选项，F10键保留并退出BIOS设置。

图 1STANDARD CMOS SETUP（标准CMOS设定）用来设定日期、时间、软硬盘规格、工作类型以及显示器类型BIOS FEATURES SETUP(BIOS功能设定)用来设定BIOS的特殊功能例如病毒警告、开机磁盘优先程序等等CHIPSET FEATURES SETUP（芯片组特性设定）用来设定CPU工作相关参数POWER MANAGEMENT SETUP（省电功能设定）用来设定CPU、硬盘、显示器等等设备的省电功能PNP/PCI CONFIGURATION（即插即用设备与PCI组态设定）用来设置ISA以及其它即插即用设备的中断以及其它差数LOAD BIOS DEFAULTS（载入BIOS预设值）此选项用来载入BIOS初始设置值LOAD OPRIMUM SETTINGS（载入主板BIOS出厂设置）这是BIOS的最基本设置，用来确定故障范围INTEGRATED PERIPHERALS（内建整合设备周边设定）主板整合设备设定SUPERVISOR PASSWORD（管理者密码）计算机管理员设置进入BIOS修改设置密码USER PASSWORD（用户密码）设置开机密码IDE HDD AUTO DETECTION（自动检测IDE硬盘类型）用来自动检测硬盘容量、类型SAVE&EXIT SETUP（储存并退出设置）保存已经更改的设置并退出BIOS设置EXIT WITHOUT SAVE（沿用原有设置并退出BIOS设置）不保存已经修改的设置，并退出设置图 2STANDARD CMOS SETUP（标准CMOS设定）图2标准CMOS设定中包括了DATE和TIME设定，您可以在这里设定自己计算机上的时间和日期。

1．STANDARD CMOS SETUP（标装的CMOS设置）Date(mm:dd:yy)日期Month（月）：1到12Day （日）：1到31（大小月份会自动调整）Year（年）：到2079Time(hh:mm:ss)时间Hour(时)：00到23Minute（分）：00到59Second（秒）：00到59Hard Disks（硬盘）设定系统所有IDE硬盘（Primary/Secorndary Master&slave）Auto：开机时会自动侦测硬盘（容量、磁柱、磁头、扇区）并加以设定User：允许使用者自行设定None：不装置硬盘Drive A/B 设定软驱的类型（None/360K/720K/1.2M/1.44M/2.88M）None：不安装软驱360K：5.25软驱，容量360KB720K：3.5 软驱，容量720KB1.2M：5.25软驱，容量1.2MB1.44M：3.5 软驱，容量1.44MB2.88M：3.5 软驱，容量2.88MBVideo ：设定显示卡的类型（Mono,Color 40*25,VGA/EGA,Color 80*25）Mono ：单色介面卡Color 40*25:40行彩色显示卡Color 80*25:80行彩色显示卡EGA/VGA：加强型/高解析度彩色显示卡Halt On （暂停执行）异常时会让系统暂停执行，等候处理All Errors(BIOS 检测到任何错误，系统启动均暂停并且给出出错提示)N o Errors (BIOS检测到任何错误都不使系统启动暂停)All But Keyboard(BIOS检测到除了键盘之外有任何错误使系统启动暂停，等候处理) All But Diskette(BIOS检测到除了软驱以外有任何错误使系统启动暂停，等候处理) All But Disk/Key(BIOS检测到除了键盘/磁盘之外有任何错误使系统启动暂停，等候处理)2．BIOS Features Setup(BIOS功能参数设定)CPU Internal Cache（CPU内部快速存贮器）Enable(开启)它允许系统使用CPU内部的第一级Cache。

CMOS设置图解一我们给一台什么软件都没装的电脑用最简单的方式安装了软件，相信大家已经有了一个整体的印象。

如果一不是新电脑，上面有很多软件也已经被删改得乱七八糟了，应该怎么来重新安装软件呢？从这节课开始，我们就把各种情况下的软件安装方法详细讲一讲。

在这一节里，我们集中处理有关基础设置的方法，包括简单的CMOS设置、硬盘分区及格式化、安装光驱驱动这四个部分。

CMOS实际上就是电脑主板上的一个具有记忆功能的部件，它是用来记录一些电脑的设置情况的。

如果你的计算机的CMOS设置不对，就可能会引起计算机不能启动，或者不能正常工作。

所以，CMOS的设置是至关重要的。

通常我们都要进行哪些CMOS设置呢？最常见的有：日期、时间、硬盘的大小，软驱类型，电脑从A盘启动还是C盘启动是否设置密码等等。

电脑关机后，由主板上的电池给它供电，使它能记住这些设置。

等到下一次开机时，电脑就会按照CMOS的记录载入日期、时间、检测硬盘软驱、询问密码等。

CMOS开机密码解密集锦对一台新安装的电脑，要对它做一些设置。

就是通常人们所说的CMOS设置。

主板的CMOS记录计算机的日期、时间、硬盘参数、软驱情况及其它的高级参数。

平常人们说的BIOS设置或 CMOS设置指的就是这方面的内容。

CMOS能把这些信息保存下来，即使关机它们也不会丢失，所以以后你不必对它重新设置，除非你想改变电脑的配置或意外情况导致CMOS内容丢失。

当开机后屏幕显示如下信息，马上敲一下“Delete”键，就进到了CMOS设置的主菜单。

(有些电脑是按Ctrl+Alt+Esc三键、有些是按F10键，具体要看屏幕上的提示)这是AWARD BIOS的设置画面。

在这里我们只进行几个必要的设置。

第一个是基本设置；用光标键把光条移到“STANDARD CMOS SETUP”一项，它包含硬件的基本设置情况。

按回车键后，出现下面的设置画面：“Date”一项设置日期，格式为月：日：年，你只要把光标移到需要修改的位置，用“Page Up”或“Page Down”键在各个选项之间选择。

CMOS设置图解2007-10-16 20:52CMOS设置图解分类:电脑知识Award Bios和AMI Bios里面有很多东西是相同的，可以说基本上是一样的，虽然有些名字叫法不同，但是实际作用是一样的。

在前文中已经了解了一些Bios 的基本知识，和设置，那么在这篇文章里面我就会更详细的介绍一下Bios的超频设置，希望对那些想超频但是又没有接错过超频的玩家能有一些帮助。

和AMI Bios一样，再开机画面时按下“Del”键进入Bios设置菜单（有些是按F1键），如图：进入后大家会看到以下菜单，也有可能会有一些差别，但是基本上是差不多的，及算名字不同，但是基本上作用是一样的！大家可以用方向键移动光标，回车键确认，ESC键返回，用PageUp，PageDown 和数字键键调整设置，在任何设置菜单中可以按下F10键退出并保存设置，这些都和AMI Bios设置差不多！那么就正是进入设置！一．SoftMenu Setup（软超频设置）其实这个Soft Menu Setup，是升技主板独有的技术，这里提供了丰富的CPU外频、倍频调节（需要CPU支持）、AGP/PCI总线频率以及CPU/内存/AGP的电压调节频率等等。

这个项目相当于一些主板中的“Frequency/Voltage Control”前面是CPU的一些基本信息显示，下面的选项就是CPU超频的主要选项了！1. CPU Operating Speed（CPU外频设置）：这个项目根据你所使用的处理器型式以及速度来显示该处理器的运作速度，您可以选择[User Define]（使用者设定）的选项来手动输入其运作速度。

如图：好了，到了这里我就先放下Bios的设置引导了，在教大家超频之前先向大家解释一下什么叫超频以及超频的原理吧，这样才能让你能更好的进入下一步Bios设置超频！CPU超频，它的主要目的是为了提高CPU的工作频率，也就是CPU的主频。

而CPU的主频又是外频（FSB）和倍频（Multiplier Factor）的乘积。

完全CMOS设置图解教程CMOS设置直接关系到电脑的性能，甚至影响到您的设备能否正常使用。

或许您已经会使用一些简单CMOS设置，比如设置启动驱动器，改变倍频等等，但这些是远远不够的，想要让你的电脑发挥出最优性能，首先我们就要彻底的了解CMOS设置的基础知识。

那么下面这篇CMOS 设置图解教程就可以让您轻松的掌握这些知识。

一.进入CMOS Setup设置在打开计算机电源后的几秒钟的时间内，电脑首先进行POST(Power On Self Test，开机自检)，在这个时候按下“Del”键后，就可以看到下图所示的CMOS Setup主菜单。

在主菜单中你可以选择不同的设置选项，按上下左右方向键来选择，按“Enter”键进入子菜单。

1.功能键说明(向上键)移到上一个选项(向下键)移到下一个选项(向左键)移到左边的选项(向右键)移到右边的选项Enter键选择当前项目Esc键回到主画面，或从主画面中结束Setup程序Page Up或+键改变设置状态，或增加栏位中的数值内容Page Down或-键改变设置状态，或减少栏位中的数值内容F1功能键显示目前设置项目的相关说明F5功能键装载上一次设置的值F6功能键装载最安全的值F7功能键装载最优化的值F10功能键储存设置值并离开CMOS Setup程序2.子菜单说明请注意设置菜单中各项内容.如果菜单项左边有一个三角形的指示符号，表示若选择了该项子菜单，将会有一个子菜单弹出来.3.辅助说明当你在Setup主画面时，随着选项的移动，下面显示相应选项的主要设置内容。

当你在设置各个栏位的内容时，只要按下“F1”，便可得到该栏位的设置预设值及所有可以的设置值，如BIOS缺省值或CMOS Setup缺省值。

如果想离开辅助说明窗口，只须按“Esc”键即可。

二.Standard CMOS Features(标准CMOS功能设置)在Standard CMOS Features中，主要是为了设置IDE硬盘的种类，以顺利开机，除此之外，还要设置日期、时间、软驱规格及显示卡的种类。

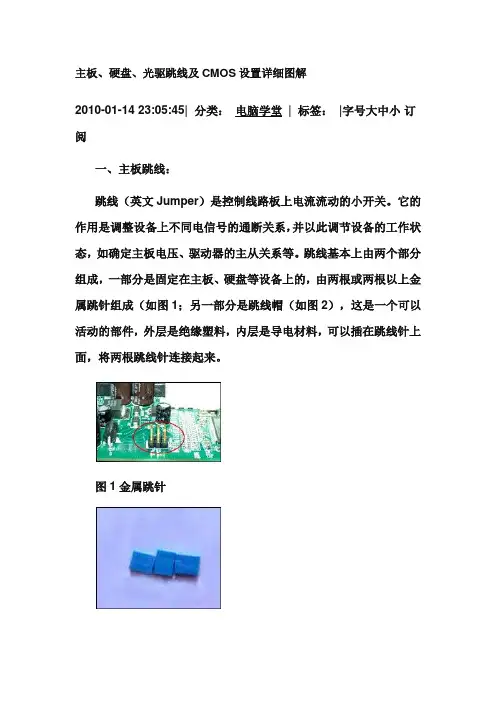

主板、硬盘、光驱跳线及CMOS设置详细图解2010-01-14 23:05:45| 分类：电脑学堂| 标签：|字号大中小订阅一、主板跳线：跳线（英文Jumper）是控制线路板上电流流动的小开关。

它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。

跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成（如图1；另一部分是跳线帽（如图2），这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来。

图1金属跳针当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。

下面我们来看看，都有哪些地方有跳线？小提示：调整跳线非常重要，如果跳错了，轻则死机，严重的甚至会烧毁整个设备，所以在调整跳线时一定要仔细阅读说明书，核对跳线名称、跳线柱编号和通断关系。

主板上最常见的跳线主要有两种，一种是只有两根针。

这种两针的跳线最简单，只有两种状态，ON或OFF（如图3）。

图2 跳线帽图3 两针跳线的跳线方法另一种是三根针，这种三针的跳线可以有三种状态：1和2之间短接、2和3之间短接（如图4）和全部开路（如图5）。

图4 两两短接图5 全部开路一、CMOS跳线CMOS跳线大都在主板电池附近。

它的设置比较简单，只有两种方式：NORMAL和CLEAR CMOS（一般在CMOS跳线附近会有跳线的说明）。

当设置为1-2（短接）时，为正常状态；当设置为2-3（短接）时，为清除CMOS设置，可以用来清除CMOS密码、开机密码等（如图6）。

图6 CMOS跳线二、硬盘跳线：一般来说，硬盘出厂时默认的设置是作为主盘，当只安装一个硬盘时是不需要改动的；但当安装多个硬盘时，就需要对硬盘跳线重新设置了。

硬盘上的跳线比较简单，其跳线位置多在硬盘后面数据线接口和电源线接口之间（如图7）。

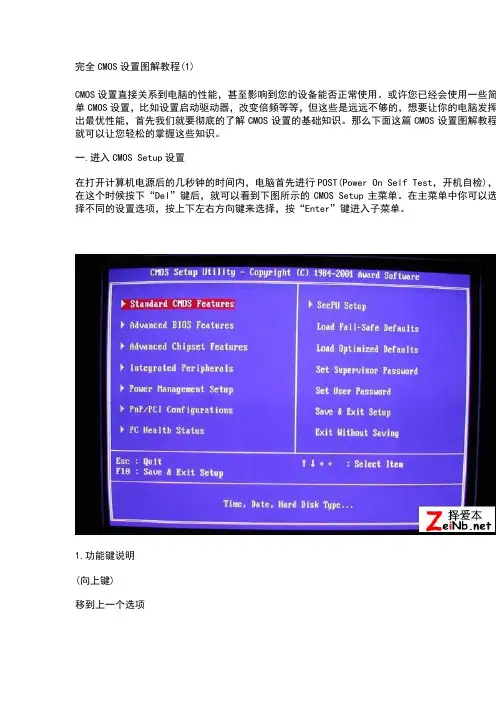

完全CMOS设置图解教程(1)CMOS设置直接关系到电脑的性能，甚至影响到您的设备能否正常使用。

或许您已经会使用一些简单CMOS设置，比如设置启动驱动器，改变倍频等等，但这些是远远不够的，想要让你的电脑发挥出最优性能，首先我们就要彻底的了解CMOS设置的基础知识。

那么下面这篇CMOS设置图解教程就可以让您轻松的掌握这些知识。

一.进入CMOS Setup设置在打开计算机电源后的几秒钟的时间内，电脑首先进行POST(Power On Self Test，开机自检)，在这个时候按下“Del”键后，就可以看到下图所示的CMOS Setup主菜单。

在主菜单中你可以选择不同的设置选项，按上下左右方向键来选择，按“Enter”键进入子菜单。

1.功能键说明(向上键)移到上一个选项(向下键)移到下一个选项(向左键)移到左边的选项(向右键)移到右边的选项Enter键选择当前项目Esc键回到主画面，或从主画面中结束Setup程序Page Up或+键改变设置状态，或增加栏位中的数值内容Page Down或-键改变设置状态，或减少栏位中的数值内容F1功能键显示目前设置项目的相关说明F5功能键装载上一次设置的值F6功能键装载最安全的值F7功能键装载最优化的值F10功能键储存设置值并离开CMOS Setup程序2.子菜单说明请注意设置菜单中各项内容.如果菜单项左边有一个三角形的指示符号，表示若选择了该项子菜单，将会有一个子菜单弹出来.3.辅助说明当你在Setup主画面时，随着选项的移动，下面显示相应选项的主要设置内容。

当你在设置各个栏位的内容时，只要按下“F1”，便可得到该栏位的设置预设值及所有可以的设置值，如BIOS缺省值或CMOS Setup缺省值。

如果想离开辅助说明窗口，只须按“Esc”键即可。

二.Standard CMOS Features(标准CMOS功能设置)在Standard CMOS Features中，主要是为了设置IDE硬盘的种类，以顺利开机，除此之外，还要设置日期、时间、软驱规格及显示卡的种类。

最新AMI Bios 设置全程图解先以华硕的AMI Bios为例，介绍一下AMI Bios的设置：开启计算机或重新启动计算机后，在屏幕显示如下时，按下“Del”键就可以进入Bios的设置界面要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。

大家可在开机后立刻按住Delete键直到进入Bios。

有些品牌机是按F1进入Bios设置的，这里请大家注意！进入后，你可以用方向键移动光标选择Bios设置界面上的选项，然后按Enter进入子菜单，用ESC键来返回主单，用PAGE UP和PAGE DOWN键或上下( ↑↓ )方向键来选择具体选项回车键确认选择，F10键保留并退出Bios设置。

接下来就正式进入Bios的设置了！首先我们会看到（如图2）一．Main(标准设定)此菜单可对基本的系统配置进行设定。

如时间，日期等其中Primary/Secondary IDE Master/Slave 是从主IDE装置。

如果你的主板支持SATA接口就会有Third/Fourth IDE Mastert或者更多，他们分别管理例电脑里面各个IDE驱动装置的，如硬盘，光驱等等！因为各个主板的设置不同，所以在此就不详细解说这里的设置了，但是这些一般不用用户自己去设置，一般用默认的就可以，如果有特殊要求，建议用户自己对照说明书的说明进行设置，或者在论坛里单独提问！System Information这是显示系统基本硬件信息的，没有什么好讲（如图3）基本设置了解后就进入高级设置了！二．Advanced（进阶设置）如图4：这里就是Bios的核心设置了,新手一定要小心的设置，因为其直接关系系统的稳定和硬件的安全，千万不可以盲目乱设！1.大家先看到的是“JumperFree Configuration”（不同品牌的主板有可能不同，也可能没有）再这里可以设置CPU的一些参数，对于喜欢超频的朋友来说这里就是主攻地！(如图)大家可以看到有一个“AI Overclock Tumer”的选项，其中有一些选项，如上图，其中又以“Manual”为关键，选择后会看到如下图：对于CPU超频爱好者这些东西应该了如指掌，CPU的外频设置（CPU External Frequency）是超频的关键之一，CPU的主频（即我们平时所说的P4 3.0G等等之内的频率）是由外频和倍频相乘所得的值，比如一颗3.0G的CPU在外频为200的时候他的倍频就是15,(200MHz*15＝3000MHz)。
