一、实验目的1. 了解小音响的原理和制作方法。
2. 学会使用简单的电子元件制作小音响。
3. 培养动手能力和创新意识。
二、实验原理小音响是通过放大电路将音频信号放大后,驱动扬声器发声的一种设备。
其主要原理是将音频信号通过放大电路放大,然后驱动扬声器发声。
三、实验器材1. 电脑2. 音频线3. 电阻(1kΩ、10kΩ)4. 电容(10μF、100μF)5. 发声器(动圈式扬声器)6. 负载电阻(8Ω)7. 电池8. 电烙铁9. 焊锡10. 线路板11. 剪刀、螺丝刀等工具四、实验步骤1. 准备工作(1)将电脑、音频线和音响设备连接好。
(2)准备好所需的电子元件和工具。
2. 制作放大电路(1)按照电路图连接电阻、电容和扬声器。
(2)将电阻和电容按照电路图要求焊接在电路板上。
(3)将扬声器焊接在电路板上,确保连接牢固。
3. 制作电池供电电路(1)将电池的正负极连接到电路板上的相应位置。
(2)将电池的负极连接到负载电阻上。
4. 调试音响(1)打开电脑,播放音频。
(2)调整电路板上的电位器,使音响输出音量适中。
(3)检查音响是否正常工作,如有异常,检查电路连接是否正确。
5. 测试音响(1)将音响与电脑、音频线连接。
(2)播放音频,观察音响输出是否正常。
(3)测试音响在不同音量、不同音调下的表现。
五、实验结果与分析1. 实验结果通过制作小音响实验,我们成功地将音频信号放大并驱动扬声器发声。
实验过程中,音响输出音量适中,音质清晰。
2. 分析(1)实验过程中,我们学会了使用电阻、电容等电子元件制作放大电路。
(2)通过焊接电路板,我们掌握了电子元件的焊接技巧。
(3)实验过程中,我们发现了音响在不同音量、不同音调下的表现,为以后的设计提供了参考。
六、实验总结1. 本次实验使我们了解了小音响的原理和制作方法,提高了我们的动手能力和创新意识。
2. 通过实验,我们掌握了电子元件的焊接技巧,为以后的学习和工作打下了基础。
3. 实验过程中,我们发现了音响在不同音量、不同音调下的表现,为以后的设计提供了参考。
第1篇一、实验目的1. 了解小功率音响的基本原理和结构。
2. 掌握小功率音响的设计方法,提高实际操作能力。
3. 熟悉音响电路中常用元件的性能和参数。
二、实验原理小功率音响是一种将音频信号转换为声音的电子设备,主要由放大电路、扬声器、电源等部分组成。
其工作原理如下:1. 放大电路:将微弱的音频信号放大到足够的功率,驱动扬声器发声。
2. 扬声器:将放大的音频信号转换为声波,发出声音。
3. 电源:为放大电路和扬声器提供稳定的电源。
三、实验器材1. 小功率音响实验板2. 音频信号发生器3. 示波器4. 测量仪5. 电源6. 扬声器7. 连接线四、实验步骤1. 搭建实验电路:根据实验板上的元件,按照电路图连接放大电路、扬声器、电源等部分。
2. 检查电路:确认电路连接正确,无短路、断路现象。
3. 测试放大电路:使用音频信号发生器输出不同频率和幅值的音频信号,用示波器观察放大电路的输出波形,分析放大电路的工作情况。
4. 测试扬声器:将扬声器接入放大电路,观察扬声器是否能够正常发声,并测试扬声器的音质。
5. 调整电路参数:根据实验需求,调整放大电路的增益、带宽等参数,优化音质。
6. 测试电源:使用测量仪检测电源输出电压、电流等参数,确保电源稳定可靠。
7. 记录实验数据:记录实验过程中观察到的现象、测试结果及调整参数等。
五、实验结果与分析1. 放大电路输出波形:实验中发现,放大电路能够将音频信号放大到足够的功率,输出波形稳定,无明显失真。
2. 扬声器音质:扬声器接入放大电路后,能够正常发声,音质清晰,无明显杂音。
3. 电源输出参数:电源输出电压、电流稳定,满足实验要求。
4. 调整电路参数:根据实验需求,调整放大电路的增益、带宽等参数,优化音质。
六、实验总结1. 通过本次实验,掌握了小功率音响的基本原理和结构。
2. 学会了小功率音响的设计方法,提高了实际操作能力。
3. 熟悉了音响电路中常用元件的性能和参数。
4. 在实验过程中,学会了如何调整电路参数,优化音质。
小音箱实验报告资料范文一、装配要点:装配前识别不同的元器件,以及判别所装配的元器件性能的好坏,是保证装配电子产品质量的重要步骤。
识别元器件及参数,需要具备相关知识;而判别元器件性能的好坏可通过外观检查、仪器测试来完成。
一般情况下,是运用万用表进行元器件好坏的粗略判别。
具体如下:1.看懂原理图、对照元件清单查找元件在印制板的位置。
对有极性的元件(如二极管,电解电容等)弄清极性,识别清楚。
2.不要用手触摸上有助焊剂的焊盘,手汗会导致焊盘氧化,影响可焊性,造成虚焊。
3.初次焊接者,先在实验板上练习,对焊接有体会,基本掌握焊接要领后再正式焊接,以免焊坏焊盘,导致印刷板报毁。
4.焊接次序先小后大;先低后高;先轻后重;先贴片后插件,先一般后特殊的原则。
5.注意:焊接是一门实践性很强的技能,没有高深的理论,只要学习基本的常识后靠多练习、多体会、多琢磨,才能正真掌握。
(要仔细、有耐心、勤动手)6.这套课件小巧,结构紧凑,元件排列较密。
焊接时需仔细,喇叭、音频输入线一定要固定牢、焊接好,避免挪动时折断。
发光二极管的腿折弯90°,要对准基座显示孔的位置(可最后焊接)。
7.对照装配图准确按装元件,避免虚、错、漏焊!二、主要元件:1.集成功放D2822N:D2822N是8脚双列直插式封装的双功放电路;电源适应范围宽:1.8~15V;交越失真小,静态电流小。
由于两只功放组合在一起,可用作立体声式功放和BTL式功放电路。
主要参数:电压适应范围1.8~15V;静态输出电压:VCC=6V,VO≈2.7V;VCC=3V,VO ≈ 1.2V;静态电流:典型值=6ma;输入偏置电流:典型值=100nA闭环电压增益(单):f=1kHz,40dB输出功率(单):VCC=6V,RL=4? PO≥450mw输入阻抗:f=1kHz,Ri=100k ?2.电阻:色环电阻表示方法(1)五道色环电阻:第一环表示阻值的第一位数字;第二环表示阻值的第二位数字;第三环表示阻值的第三位数字;第四环表示幂的次方;第五环表示误差。
电装实习实验报告:小音箱一、实习目的通过本次电装实习,了解并掌握小音箱的组装、焊接和调试过程,进一步熟悉电子元件的功能及用途,提高动手实践能力和电子技术水平。
二、实习器材1. 小音箱实验套件2. 电烙铁3. 焊锡丝4. 松香5. 电子元件(电阻、电容、二极管、三极管等)6. 钳子、镊子等工具三、实习内容1. 小音箱的组装2. 焊接练习3. 小音箱的调试四、实习步骤1. 小音箱的组装(1)阅读说明书,了解小音箱的电路原理和组装步骤。
(2)按照电路图,将电子元件逐个焊接在小音箱的电路板上。
(3)组装音箱的外壳,确保音箱的密封性。
2. 焊接练习(1)练习焊接电阻、电容、二极管、三极管等常见电子元件。
(2)掌握焊接技巧,确保焊点牢固、圆滑、光亮。
(3)了解焊接过程中焊锡丝的熔点和焊接速度。
3. 小音箱的调试(1)检查电路板上的焊接质量,确保焊点无虚焊、漏焊现象。
(2)连接电源,开机测试,检查音箱是否能够正常工作。
(3)调整音箱音质、音量等参数,确保音箱性能达到最佳。
五、实习心得通过本次电装实习,我对小音箱的组装、焊接和调试过程有了更深入的了解。
在实习过程中,我学会了如何阅读电路图、焊接电子元件、组装音箱外壳等技能。
同时,我也认识到焊接技巧对于焊接质量的重要性,以及在调试过程中耐心和细致的态度。
本次实习使我受益匪浅,不仅提高了我的动手实践能力,还增强了我对电子技术的兴趣。
在今后的学习和工作中,我将不断努力,争取在电子技术领域取得更好的成绩。
六、小创新在实习过程中,我发现原版小音箱的音质略有不足。
为了提高音质,我在电路板上增加了两只扬声器,并调整了电路参数。
经过调试,改进后的小音箱音质得到了明显提升,且音量更加稳定。
总之,本次电装实习使我掌握了小音箱的组装、焊接和调试技能,并为今后的电子技术学习和工作打下了坚实的基础。
在今后的学习和工作中,我将继续努力,不断提高自己的实践能力和创新能力。
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==小音响实验报告篇一:小音箱实验报告资料一、装配要点:装配前识别不同的元器件,以及判别所装配的元器件性能的好坏,是保证装配电子产品质量的重要步骤。
识别元器件及参数,需要具备相关知识;而判别元器件性能的好坏可通过外观检查、仪器测试来完成。
一般情况下,是运用万用表进行元器件好坏的粗略判别。
具体如下:1.看懂原理图、对照元件清单查找元件在印制板的位置。
对有极性的元件(如二极管,电解电容等)弄清极性,识别清楚。
2.不要用手触摸上有助焊剂的焊盘,手汗会导致焊盘氧化,影响可焊性,造成虚焊。
3.初次焊接者,先在实验板上练习,对焊接有体会,基本掌握焊接要领后再正式焊接,以免焊坏焊盘,导致印刷板报毁。
4.焊接次序先小后大;先低后高;先轻后重;先贴片后插件,先一般后特殊的原则。
5.注意:焊接是一门实践性很强的技能,没有高深的理论,只要学习基本的常识后靠多练习、多体会、多琢磨,才能正真掌握。
(要仔细、有耐心、勤动手)6.这套课件小巧,结构紧凑,元件排列较密。
焊接时需仔细,喇叭、音频输入线一定要固定牢、焊接好,避免挪动时折断。
发光二极管的腿折弯90°,要对准基座显示孔的位置(可最后焊接)。
7.对照装配图准确按装元件,避免虚、错、漏焊!二、主要元件:1.集成功放D2822N:? D2822N是8脚双列直插式封装的双功放电路;? 电源适应范围宽:1.8~15V;交越失真小,静态电流小。
由于两只功放组合在一起,可用作立体声式功放和BTL式功放电路。
主要参数:? 电压适应范围1.8~15V;? 静态输出电压:VCC=6V,VO≈2.7V;? VCC=3V,VO ≈ 1.2V;? 静态电流:典型值=6ma;? 输入偏置电流:典型值=100nA? 闭环电压增益(单):f=1kHz,40dB? 输出功率(单):VCC=6V,RL=4? PO≥450mw? 输入阻抗:f=1kHz,Ri=100k ?2.电阻:色环电阻表示方法(1)五道色环电阻:第一环表示阻值的第一位数字;第二环表示阻值的第二位数字;第三环表示阻值的第三位数字;第四环表示幂的次方;第五环表示误差。
第1篇一、实验目的本次实验旨在了解小音箱的基本构造、工作原理,并学习焊接技术,通过亲手组装一个小音箱,提升对电子电路的理解和实践能力。
二、实验器材1. 集成功放D2822N2. 电阻3. 电容4. 电感5. 音频输入线6. 发光二极管7. 扬声器8. 电源9. 焊接工具及材料10. 实验板三、实验步骤1. 元件识别与检查:首先识别各个元件的规格和功能,检查元件是否完好。
2. 焊接准备:在实验板上画出元件的布局图,准备好焊接工具和材料。
3. 焊接:按照焊接次序,先焊接小元件,如电阻、电容等,再焊接大元件,如扬声器、音频输入线等。
注意焊接温度和焊接时间,防止元件损坏。
4. 调试:焊接完成后,连接电源,检查音箱是否发声正常。
5. 优化:根据调试结果,对音箱进行优化,如调整扬声器位置、更换电源等。
四、实验结果通过本次实验,成功组装了一个小音箱,并实现了基本的音频播放功能。
在实验过程中,我们学习了焊接技术,掌握了元件的识别和布局,提高了对电子电路的理解。
五、实验心得1. 焊接技巧:焊接是一门实践性很强的技能,需要耐心和细心。
在焊接过程中,要注意温度和时间,防止元件损坏。
2. 元件布局:在组装小音箱时,元件的布局要合理,避免元件之间发生短路或接触不良。
3. 调试与优化:在调试过程中,要细心观察音箱的音质和音量,根据实际情况进行优化。
4. 团队合作:在实验过程中,团队成员之间要相互协作,共同解决问题。
六、实验总结本次小音箱实验让我们对电子电路有了更深入的了解,提高了我们的动手能力和团队合作精神。
在今后的学习和工作中,我们将继续努力,不断积累实践经验,为我国电子科技事业贡献自己的力量。
七、改进建议1. 在焊接过程中,可以尝试使用更高精度的焊接设备,提高焊接质量。
2. 在调试过程中,可以增加更多功能,如音量调节、耳机输出等。
3. 可以尝试使用更高质量的扬声器,提高音箱的音质。
第2篇一、实验目的本次实验旨在让学生掌握小音箱的制作过程,了解电子元件的焊接方法,提高学生的动手实践能力和创新思维。
最热小音响实验报告心得大全(23篇)最热小音响实验报告心得大全(23篇)篇一在大三上学期,我完成了大学四年第二个基础有机化学实验,这可能也是我本科最后一个有机实验。
这两个学期的基础有机化学实验给我带来了很大的收获。
首先,基础有机化学实验教会了我如何使用多种实验仪器,训练了我的基本实验技能,教会了我很多有机物的处理方法,与无机实验有很大的不同。
作为有机物专业的本科生,掌握它们也是很有必要的。
同时,对不同的反应进行实验,更有助于我们了解反应物和产物的性质以及反应的机理,对有机化学的学习也有很大的帮助。
有机物的光谱分析强化了我们的综合技能。
是有机化学实验与基础有机化学、物理有机化学、有机结构分析等学科的交叉结合,强化了我们综合分析问题的能力。
自主实践实验增强了我们自主学习和总结的意识。
这为我们今后的科学研究和学习奠定了基础。
另外,我很荣幸作为查正根老师的学生学习了两个学期的基础有机化学实验。
查正根老师认真负责的教学态度给我留下了深刻的印象。
在同学实验的过程中,他会观察并指出他们的实验错误,督促他们改正。
查根老师的'教学态度也非常严谨负责,鼓励大家积极思考,让我们充分体会到做有机实验的乐趣和意义。
虽然我们一开始并不喜欢这种教学,但是因为习惯了照着书本做实验,需要时间去思考和讨论。
但是渐渐的,我们发现实验中还是存在很多问题,而这些问题有的是可以通过思考来解决或者避免的。
同时,查正根老师还对教材中的一些实验进行了改进,大大简化了我们的实验,提高了效率。
对实验结果没有太大影响。
有效地完成了实验,获得了良好的产品。
最后感谢查正根老师和两个学期的助教孟老师和易老师的悉心教导。
我相信这两个学期的实验是我人生中的宝贵财富。
最热小音响实验报告心得大全(23篇)篇二本人之前从未接触过动物实验,实验室内也没有人做过动物实验,实验内容涉及小鼠灌胃,不知如何下手,内心有点慌,于是就从网上搜索视频开始学习。
先买回来四只小鼠,想着练习基本的实验操作,本人之前连小鼠抓取都不太懂,虽然大学学习过,但几年没有接触还是手生的狠,这次就只好硬着头皮上了。
#### 一、实习背景随着科技的发展,音响设备已经成为日常生活中不可或缺的一部分。
为了更好地了解音响设备的制作过程,提高自身的实践能力,我选择了小音响制作作为实习项目。
本次实习旨在通过实际操作,学习音响的基本原理、设计制作流程以及调试方法,从而对音响设备有一个全面的认识。
#### 二、实习目的1. 掌握音响的基本原理和结构。
2. 熟悉音响制作工艺和流程。
3. 提高动手能力和团队协作精神。
4. 深入了解音响行业现状和发展趋势。
#### 三、实习内容本次实习主要分为以下几个阶段:1. 理论学习- 学习音响基础知识,包括声学、电路、材料等方面的知识。
- 研究音响设计的基本原则和技巧。
2. 实践操作- 制作小音响的各个部件,如音箱、电路板、扬声器等。
- 组装音响,包括焊接、连接线材等。
- 对音响进行调试,包括音质、音量、平衡等方面的调整。
3. 项目实施- 根据设计方案,完成小音响的制作。
- 对制作过程中遇到的问题进行分析和解决。
#### 四、实习过程1. 前期准备- 收集音响制作的相关资料,包括教材、网络资源等。
- 准备制作音响所需的工具和材料,如焊锡、线材、电路板、扬声器等。
2. 理论学习- 阅读教材,了解音响的基本原理和结构。
- 观看网络教程,学习音响制作的工艺和流程。
3. 实践操作- 在老师的指导下,制作音响的各个部件。
- 焊接电路板,连接线材,组装音箱。
- 调试音响,确保音质和音量达到预期效果。
4. 项目实施- 根据设计方案,完成小音响的制作。
- 对制作过程中遇到的问题进行分析,寻找解决方案。
#### 五、实习成果1. 完成了一台小音响的制作- 音响整体结构完整,功能正常。
- 音质较好,音量适中。
2. 提高了动手能力和实践技能- 熟练掌握了焊接、组装等基本操作。
- 增强了对音响设备的认识。
3. 培养了团队协作精神- 在实习过程中,与团队成员密切配合,共同解决问题。
#### 六、实习体会1. 理论与实践相结合的重要性- 通过本次实习,我深刻体会到理论知识与实际操作相结合的重要性。
小音响生产实习报告篇一:低功率小音箱电装实习报告低功率小音箱的制作一、实习内容:1、掌握简单的焊接技术与知识2、进行小音箱的组装与调试二、实习器材:单声道音箱套件、烙铁、锡铅焊条、助焊剂(松香)、万用表、镊子、螺丝刀、钳子等。
三、实习目的:1、了解常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
2、掌握电子元器件的识别及质量检验。
3、学习并掌握低功率小音箱的工作原理。
4、熟悉手工焊锡的常用工具的使用及其维护与修理5、熟悉电子产品的安装工艺的生产流程。
6、了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法,提高动手能力四、实习原理:1、焊接原理:锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。
外表看来印刷板、铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接;能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接;要有适当的加热温度,使焊锡料具有一定的流动性,才可以达到焊牢的目的,但温度也不可过高,过高时容易形成氧化膜而影响焊接质量。
2、小音箱功放电路原理图:五、实习步骤:焊接步骤:1、焊锡、焊剂、烙铁准备好,焊件与印刷板处理好2、烙铁头要挂上适量的焊锡,这样在烙铁接触焊件和印刷板时可以加大传热面积,传热速度快,少量的焊锡可作为烙铁头与焊件传热的桥梁3、将烙铁头放在印刷板的焊盘和焊件引脚上,使焊盘和焊件均受热,尽量要使烙铁头与焊点接触面积大。
4、将焊锡丝至于焊盘或烙铁头,焊锡熔化并形成焊点。
5、熔化一定量的焊锡后,将焊锡丝移开。
一、实习目的1. 熟悉电子元器件的基本知识,掌握电子电路的设计与制作技能。
2. 学会使用焊接工具,掌握手工焊接技术,提高实际操作能力。
3. 了解音响系统的基本原理,掌握小音箱的制作过程。
4. 培养团队协作精神和创新意识,提高解决实际问题的能力。
二、实习时间2023年X月X日至2023年X月X日三、实习地点电子工艺实验室四、实习内容1. 研究小音箱的基本原理和电路设计。
2. 选择合适的电子元器件,包括功放、扬声器、电容、电阻、电感等。
3. 根据电路图进行元器件的焊接,组装成小音箱电路。
4. 对焊接好的电路进行测试,确保电路连接正确。
5. 将功放与扬声器连接,调试音响效果。
6. 对小音箱的外观进行美化处理。
五、实习过程1. 研究小音箱的基本原理和电路设计在实习开始前,我们首先查阅了相关资料,了解了小音箱的工作原理。
小音箱主要由功放、扬声器、电容、电阻、电感等元器件组成。
功放负责放大音频信号,扬声器将电信号转换为声波,从而发出声音。
电容、电阻、电感等元器件则起到滤波、阻抗匹配等作用。
2. 选择合适的电子元器件根据电路图,我们选择了以下元器件:TDA2030功放、8Ω扬声器、电解电容、电阻、电感等。
在选购元器件时,我们注重了质量、性能和价格等因素。
3. 焊接元器件在焊接过程中,我们遵循以下步骤:(1)准备焊接工具:电烙铁、锡线、焊锡膏、助焊剂等。
(2)焊接功放:将TDA2030功放焊接在电路板上,注意焊接时温度不宜过高,以免损坏元器件。
(3)焊接扬声器:将8Ω扬声器焊接在电路板上,确保焊接牢固。
(4)焊接电容、电阻、电感等元器件:按照电路图要求,将电容、电阻、电感等元器件焊接在电路板上。
4. 测试电路焊接完成后,我们对电路进行测试,确保电路连接正确。
首先,我们使用万用表测量各个元器件的阻值,确认其是否符合要求。
然后,我们将功放与扬声器连接,输入音频信号,观察扬声器是否正常工作。
5. 调试音响效果在调试过程中,我们调整了功放的音量、平衡等参数,使音响效果达到最佳。
( 实验报告)
姓名:____________________
单位:____________________
日期:____________________
编号:YB-BH-054035
小音箱实验报告资料范文The model of small speaker experiment report
小音箱实验报告资料范文

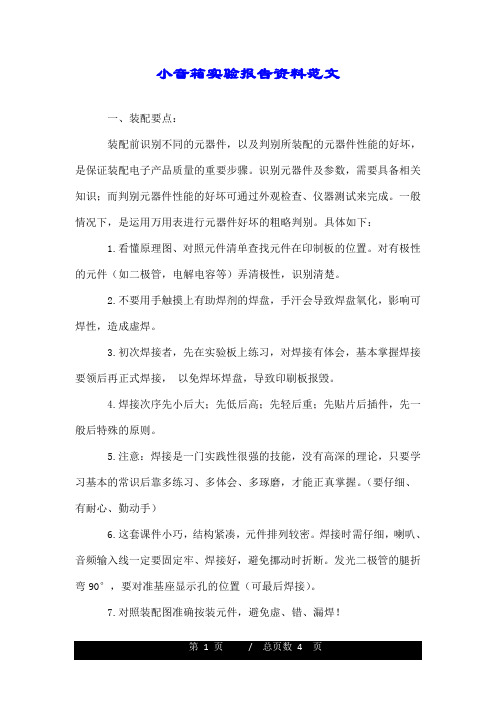

一、装配要点:
装配前识别不同的元器件,以及判别所装配的元器件性能的好坏,是保证装配电子产品质量的重要步骤。
识别元器件及参数,需要具备相关知识;而判别元器件性能的好坏可通过外观检查、仪器测试来完成。
一般情况下,是运用万用表进行元器件好坏的粗略判别。
具体如下:
1.看懂原理图、对照元件清单查找元件在印制板的位置。
对有极性的元件(如二极管,电解电容等)弄清极性,识别清楚。
2.不要用手触摸上有助焊剂的焊盘,手汗会导致焊盘氧化,影响可焊性,造成虚焊。
3.初次焊接者,先在实验板上练习,对焊接有体会,基本掌握焊接要领后再正式焊接,以免焊坏焊盘,导致印刷板报毁。
4.焊接次序先小后大;先低后高;先轻后重;先贴片后插件,先一般后特殊的原则。
5.注意:焊接是一门实践性很强的技能,没有高深的理论,只要学习基本的常识后靠多练习、多体会、多琢磨,才能正真掌握。
(要仔细、有耐心、勤动手)
6.这套课件小巧,结构紧凑,元件排列较密。
焊接时需仔细,喇叭、音频输
入线一定要固定牢、焊接好,避免挪动时折断。
发光二极管的腿折弯90°,要对准基座显示孔的位置(可最后焊接)。
7.对照装配图准确按装元件,避免虚、错、漏焊!
二、主要元件:
1.集成功放D2822N:
D2822N是8脚双列直插式封装的双功放电路;
电源适应范围宽:1.8~15V;交越失真小,静态电流小。
由于两只功放组合在一起,可用作立体声式功放和BTL式功放电路。
主要参数:
电压适应范围1.8~15V;
静态输出电压:VCC=6V,VO≈2.7V;
VCC=3V,VO ≈1.2V;
静态电流:典型值=6ma;
输入偏置电流:典型值=100nA
闭环电压增益(单):f=1kHz,40dB
输出功率(单):VCC=6V,RL=4? PO≥450mw
输入阻抗:f=1kHz,Ri=100k ?
2.电阻:
色环电阻表示方法
(1)五道色环电阻:第一环表示阻值的第一位数字;第二环表示阻值的第二位数字;第三环表示阻值的第三位数字;第四环表示幂的次方;第五环表示误差。
(2)四道色环电阻:第一环表示阻值的第一位数字;第二环表示阻值的第二位数字;第三环表示幂的次方;第四环表示误差。
(3)表示误差的色环间距较其他色环间距大些,并且颜色一般为棕、金、银色。
3.电容:
电容的电气特性是“隔直通交”。
在电路中为容性,容抗:Zc=1/jωC 。
电容的容量:瓷介质电容容量小,容量范围一般在1PF--1uF之间。
形似圆饼状,其表示方法有:
(1)直接表示法,用uF=10-6F,nF=10-9F,
pF=10-12F来表示电容单位。
举例:“3p”,“0.01u”,“4n7”=4.7nF=4700pF
(2)不标单位的直接表示法
举例:“3”=3pF,“27”=27pF,“0.047”=0.047uF
(3)数码表示法,一般用三位数表示,前两位表示
容量有效数字,第三表示幂指数。
即“0”的个数,默认单位为pF。
举例:“203”=20×103=0.02uF “221”=22×101=220pF“104”=10×104=0.1uF “103”=10×103=0.01uF
4.发光二极管:
简称LED,采用砷化镓、镓铝砷、和磷化镓等材料制成,其内部结构为一个PN结,具有单向导电性。
发光二极管的压降一般为1.5~2.0 V,其工作电流一般取10~20 mA为宜。
发光二极管的反向击穿电压约5伏。
它的正向伏安特性曲线很陡,使用时必须串联限流电阻以控制通过管子的电流。
限流电阻R可用
下式计算:R=(E-UF)/IF。
当在发光二极管PN结上加正向电压时,PN结势垒降低,载流子的扩散运动大于漂移运动,致使P区的空穴注入到N区,N区的电子注入到P区,这样相互注入的空穴与电子相遇后会产生复合,复合时产生的能量大部分以光的形式出现,因此而发光。
5.线路板:
三、电路图:
四、电路原理:
? D2822的7、8、1脚组成左声道功率放大电路;
? D2822的6、5、3脚组成右声道功率放大电路;
? C1、C4是输入耦合电容,对低频噪声信号有抑制作用。
C3、C6是输出耦合电容,驱动4?喇叭。
? 由于采用的双联可调电位器,通过R1、R4实现左、右声道的输入信号同步调节,控制音量大小,处于平衡状态。
? 采用R6、C5和R3、C2组成容性负载与喇叭并联,抵消喇叭的电感,避免突变信号形成的瞬间电压对喇叭的冲击。
? R7、D1发光管组成电源显示电路。
? 通过DC插孔可与电脑实现USB连接。
可以在这输入你的名字
You Can Enter Your Name Here.。
