学生公寓岩土工程勘察设计[详细]

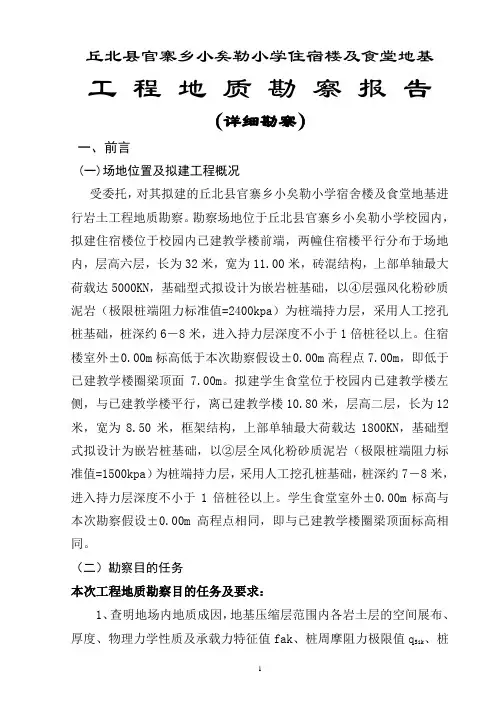

丘北县官寨乡小矣勒小学住宿楼及食堂地基工程地质勘察报告（详细勘察）一、前言(一)场地位置及拟建工程概况受委托，对其拟建的丘北县官寨乡小矣勒小学宿舍楼及食堂地基进行岩土工程地质勘察。

勘察场地位于丘北县官寨乡小矣勒小学校园内，拟建住宿楼位于校园内已建教学楼前端，两幢住宿楼平行分布于场地内，层高六层，长为32米，宽为11.00米，砖混结构，上部单轴最大荷载达5000KN，基础型式拟设计为嵌岩桩基础，以④层强风化粉砂质泥岩（极限桩端阻力标准值=2400kpa）为桩端持力层，采用人工挖孔桩基础，桩深约6－8米，进入持力层深度不小于1倍桩径以上。

住宿楼室外±0.00m标高低于本次勘察假设±0.00m高程点7.00m，即低于已建教学楼圈梁顶面7.00m。

拟建学生食堂位于校园内已建教学楼左侧，与已建教学楼平行，离已建教学楼10.80米，层高二层，长为12米，宽为8.50米，框架结构，上部单轴最大荷载达1800KN，基础型式拟设计为嵌岩桩基础，以②层全风化粉砂质泥岩（极限桩端阻力标准值=1500kpa）为桩端持力层，采用人工挖孔桩基础，桩深约7－8米，进入持力层深度不小于1倍桩径以上。

学生食堂室外±0.00m标高与本次勘察假设±0.00m高程点相同，即与已建教学楼圈梁顶面标高相同。

（二）勘察目的任务本次工程地质勘察目的任务及要求：1、查明地场内地质成因，地基压缩层范围内各岩土层的空间展布、厚度、物理力学性质及承载力特征值fak、桩周摩阻力极限值q Sik、桩端阻力极限值q pk等。

2、查明地基内地下水类型，埋藏情况，判明地表水及地下水对基础有无腐蚀性等水文地质条件。

3、查明有无滑坡、岩溶、土洞、塌陷、泥石流、采空等不良地质现象；4、判定场地土类型，场地类别，地震液化。

5、对场地的稳定性和适宜性作出评价。

6、对地基和基础设计方案提出建议。

7、提出对不良地质现象的治理意见。

二、勘察工作（一）勘察方法及勘察工作概况根据《岩土工程勘察规范》（GB50021-2001）第3.1.1—3.1.4条和《建筑抗震设计规范》（GB50011—2001）第3.1.1条，该拟建建筑场地的场地复杂程度为三级、地基复杂程度为三级、工程重要性为三级综合本次勘察等级为丙级，建筑抗震设防分类为丙类。

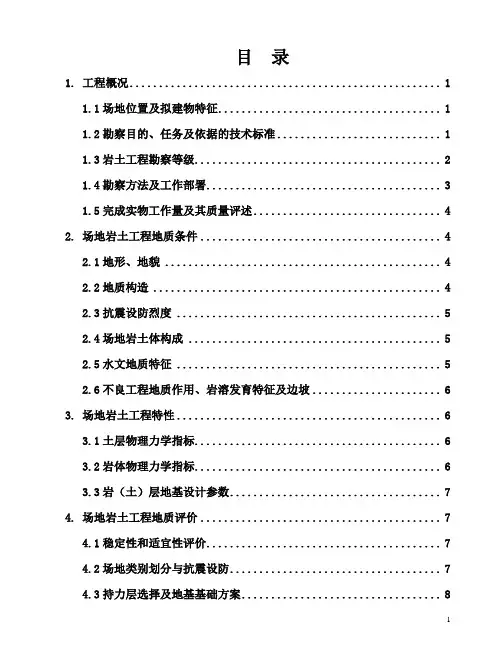

目录1. 工程概况 (1)1.1场地位置及拟建物特征 (1)1.2勘察目的、任务及依据的技术标准 (1)1.3岩土工程勘察等级 (2)1.4勘察方法及工作部署 (3)1.5完成实物工作量及其质量评述 (4)2. 场地岩土工程地质条件 (4)2.1地形、地貌 (4)2.2地质构造 (4)2.3抗震设防烈度 (5)2.4场地岩土体构成 (5)2.5水文地质特征 (5)2.6不良工程地质作用、岩溶发育特征及边坡 (6)3. 场地岩土工程特性 (6)3.1土层物理力学指标 (6)3.2岩体物理力学指标 (6)3.3岩（土）层地基设计参数 (7)4. 场地岩土工程地质评价 (7)4.1稳定性和适宜性评价 (7)4.2场地类别划分与抗震设防 (7)4.3持力层选择及地基基础方案 (8)附录：A、图表B、动探成果表C、委托书1. 工程概况拟建市小学学生宿舍，由市教育局筹建，由市建筑设计院设计，受市教育局的委托，我公司承担拟建市小学学生宿舍详勘阶段的岩土工程勘察工作。

1.1场地位置及拟建物特征拟建市小学学生宿舍位于镇，其主要特征详见下表：1.2勘察目的、任务及依据的技术标准1.2.1勘察目的查明场地的岩土工程条件，同时评价场地稳定性及适宜性，为设计提供可靠的基础设计资料及相关的数据。

1.2.2勘察任务根据国家现行有关岩土工程勘察规范、规程及委托方所提地勘要求，并结合拟建场地特点，本次勘察任务为：(1)搜集附有坐标和地形的建筑总平面图,场区的地面整平标高,建筑物的性质、规模、荷载、结构特点，基础形式、埋置深度，地基允许变形等资料。

(2)查明建筑场地范围内及其附近有无影响工程稳定性的不良工程地质作用，并查明不良工程地质作用的类型、成因、分布范围、发展趋势和危害程度,提出整治方案的建议。

(3)查明建筑场地范围内岩土层的类型、深度、分布、工程特性，分析和评价地基的稳定性、均匀性及其承载力。

(4)查明地下水的埋藏条件，提供地下水位及其变化幅度。

1 概述我院受**房地产开发有限公司的委托,对其拟建的**项目进行岩土工程详细勘察.该项目位于**经济技术开发区**路与宏兴路交汇处东北角,由上海市**建筑设计院有限公司负责设计.1.1 工程概况本工程由8幢33层高层公寓(编号16～23号)、15幢6+1层多层洋房(编号1～15号)、5幢2～3层商业(编号S-2～S-6)、1幢2层公建配套(编号S-1)及2处无上部结构地下室(1处位于高层公寓之间(S-4～S-6商业位于其上)、1处位于多层洋房之间)组成.详见建筑物概况一览表1.1.建筑物概况一览表表1.1该工程重要性等级一～二级,地基基础设计等级除高层公寓为甲级外,其余单体均为丙级;本工程抗震设防烈度6度,建筑物抗震设防类别为标准设防类(丙类)建筑;地下室基坑支护结构安全等级为三级.1.2 勘察目的和任务本次岩土工程勘察阶段为详细勘察阶段.在通过与业主、设计院沟通的前提下,根据本工程的特点,为确定建筑物和深基坑基础类型、基础形式和施工方法提供工程地质和水文地质资料,具体勘察的主要内容如下:1、查明建筑范围内的地层结构、各岩土层的类型、性质、深度、分布、工程特性和变化规律、分析和评价地基的稳定性、均匀性和承载力,查明不良地质作用,可液化土层和特殊性岩土的分布及其对桩基的危害程度,并提出防治措施的建议;2、查明地层结构和岩土埋藏条件、物理力学性质,持力层及下卧软弱层的埋藏深度、厚度、性状及其变化,对岩土的均匀性、强度和变形性状做出的评价,提供地基变形的计算参数、预测建筑物的变形特征;3、划分场地类别及抗震地段;4、查明水文地质条件(包括地下水的埋藏条件),提供地下水位及变化幅度和规律,评价其对地基基础、地下室和施工边坡稳定性的影响;5、判定环境土和水对建筑材料的腐蚀性,判定地基土及地下水在建筑物施工和使用期间可能产生的变化及其对工程的影响,提出防治措施和建议,提供基础开挖稳定计算所需的岩土技术参数,论证和评价基坑开挖、降水对周围环境的影响;6、提出经济合理的地基基础设计方案建议,提供天然地基承载力;采用桩基础,对桩基类型、适宜性、持力层选择提出建议;提供桩端土承载力、桩周土摩擦力和变形计算的有关参数;评价沉桩可能性,论证桩的施工条件及其对环境的影响,对桩基施工中应注意的问题提出意见.1.3 执行的规范和标准本次勘察和报告编写执行的主要规范和标准:(1)《岩土工程勘察规范》GB50021-2001(2009年版);(2)《高层建筑岩土工程勘察规程》JGJ72-2004;(3)《岩土工程勘察安全规范》GB50585-2010;(4)《建筑地基基础设计规范》GB50007-2011;(5)《建筑桩基技术规范》JGJ94-2008;(6)《预应力混凝土管桩基础技术规程》DGJ32/TJ109-2010;(7)《建筑基坑支护技术规程》JGJ120-2012;(8)《建筑地基处理技术规范》JGJ79-2002;(9)《建筑抗震设计规范》GB50011-2010;(10)《建筑工程抗震设防分类标准》GB50223-2008;(11)《土工试验方法标准》GB/T50123-1999;(12)《静力触探技术标准》CECS 04:88;(13)《建筑工程地质钻探与取样技术规程》(JGJ/T87-2012)(14)《房屋建筑和市政基础设施工程勘察文件编制深度规定》(2010年版);(15)《南通市岩土工程勘察技术要点(试行)》(通科［2004］387号);(16)《工程地质手册》第三版、第四版.1.4 勘察实施概况1.4.1勘察工作量布置按《岩土工程勘察规范》GB50021-2001(2009年版),该工程重要性等级为一级(高层公寓)～二级(除高层公寓外其余单体),场地等级为二级,地基等级为三级,确定岩土工程勘察等级为甲级～乙级.据此并结合《高层建筑岩土工程勘察规程》(JGJ72-2004)进行勘察工作量布设;勘探点间距按勘察要求高层公寓及公建配套沿建(构)筑物角点及周边线布设,多层洋房、商业及无上部结构地下室按建(构)筑物周边线并结合方格网布设,本次勘察勘探孔间距均不大于35.00米,无上部结构地下室沿基坑开挖周边线勘探点间距均不大于25.00米,高层住宅楼处控制性孔孔深80.00米,一般性孔深60.00米;公建配套、商业、多层洋房及地下室处控制性孔孔深30.00米,一般性孔深25.00米,控制性孔数量不少于1/3.勘探点深度、土样测试数量和项目、原位测试数据等均满足规范要求.1.4.2勘察测试方法拟建场地地貌类型属长江下游冲积平原区新三角洲平原,以粉土、粉砂、粉质粘土为主,勘察工作采用钻探取样和静力触探、标准贯入原位测试相结合的勘察方法与手段.钻探:采用150型油压工程钻机及SH-30型工程钻机,全孔泥浆护壁取芯钻进,钻孔孔径Ф110米米,钻探控制操作的具体方法按GB50021-2001第9.2.4条及《建筑工程地质钻探与取样技术规程》(JGJ/T87-2012)执行.取样:土试样等级为Ⅰ级,采用连续快速静压法及少锤重击法厚壁敞口取土器采取,部分砂样采用取砂器采取,软土采用薄壁取土器采取,各类土样采取符合GB50021-2001第9.4.5条要求.标准贯入试验:主要在取土+标贯孔中实施.操作方法和要求按GB50021-2001第10.5.3条执行;静力触探试验:采用双桥15t液压静探仪施工,成果采用溧阳产L米C-310微机记录,技术要求符合GB50021-2001第10.3.2条规定.双桥15t探头编号455,锥尖率定系数为3.1028,侧壁率系数为0.038475,探头截面积15厘米2,侧壁工作面积300厘米2;编号405,锥尖率定系数为3.1205,侧壁率系数为0.037512,探头截面积15厘米2,侧壁工作面积300厘米2.波速测试:采用武汉岩海工程有限公司生产的RS-1616K型探测仪和江苏省地震工程院研制的UWR-2B井下波速测头施工,技术要求符合GB50021-2001第10.10.2条规定.室内试验:包括土的物理力学性质和常规试验,三轴不固结不排水剪切、渗透、直剪固快、高压固结、颗粒分析等试验,试验方法按《土工试验方法标准》(GB/T50123-1999)执行.1.4.3完成勘察工作量本次勘察组织2台150型油压型工程钻机、2台SH-30型工程钻机及2台15t静力触探仪进行野外作业,野外工作于2013年1月25日至2013年2月4日进行,累计完成工作量见表1.4.3.勘察工作量一览表表1.4.32 工程测量勘探点位置根据勘探点坐标进行测放(量).建筑物坐标为1954年北京坐标系统,本报告所用高程为1985年国家高程基准,本工程勘探点位置及高程均采用V8 CORS RTK测量.各勘探孔性质详见下表2.勘探点主要数据一览表表23 土体工程地质条件 3.1地形地貌拟建场地地貌类型属长江下游冲积平原区新三角洲平原,成陆时间较晚,主要覆盖第四纪松散沉积物.场区原大部为农田,仅场地南侧及北侧局部为民居,现民居均已拆除,拆迁处浅表分布有碎石、碎砖等建筑垃圾及原有基础,地势较平坦,相对高差较小,一般小于0.50米,孔口高程一般为2.30～2.80米左右.勘探表明场地内原多有明沟(塘)分布,现明沟(塘)大部均已进行回填处理形成现状暗沟(塘),暗沟系新近回填,边界清晰可见,具体见下表3.1.明(暗)沟分布一览表 表3.1实际暗沟(塘)平面分布详见勘探点平面位置图1-2.3.2场地地震背景资料南通市位于长江下游—黄海地震带,南通市(包括郊、县)自有史以来,仅于1615年3有1日在狼山生过5级(Ⅵ)破坏性地震,1972年南通地震台建台以来,到1990年底市内共生大小地震52次,其中震级(米s)≥1的地震记有18次,最大震级为2.0(米s);1990年底到现在南通共发生大小地震40余次,其中最大震级为3.8(米s),分别为2010年7月9日10点24分和2010年7月19日11点06分,发生在江苏省南通市如东县附近海域(北纬32.5°,东经121.6°),震源深度分别为18公里和5公里,距离海岸线分别为30公里和26公里.其余震级＜2,平均每年发生1～2次小震,可见南通市(包括郊、县)地震活动水平频度低、强度弱.3.3场地周边环境及地下管线情况该工程场地红线范围内大部为闲置地局部为民居(已拆除),拟建场地内无重大地下管网及地下管线;现状场地北侧为闲置地,东侧为达四路(距地下室东侧开挖边线最近处约3.5米),南侧为宏兴路(距地下室南侧开挖边线最近处约25.0米),西侧为新开北路(距地下室西侧开挖边线最近处约7.5米);周边附近无重大建筑,但场地东侧、南侧、西侧均为已建道路,基坑开挖并采取降水措施时将会对相邻道路及道路地下管线带来不利影响.3.4场地地面沉降历史资料及预测地面沉降趋势根据所收集的资料表明,本区的地面沉降主要由过量开采地下水引起的.区内的地质沉降主要发生在南通市区,至2000年最大沉降量166米米,但该沉降点位于通吕运河口西侧、长江边,并不在市中心.市区中心的最大沉降91米米,50米米沉降范围约50千米2,10米米沉降区范围大于100千米2.该项目位于市中心以南经济技术开发区,距南通市区沉降中心地带约10.00千米,周边原大都为居民集中区,集中居住区供水由城市管网引入,同时近年来政府采取大量措施控制地下水开采,地面沉降不会呈加剧趋势并已得到有效控制,预测由地成沉降不良地质作用引起的对工程的危险性较小,建议进行专项地质灾害评估.3.5 土体工程地质特征3.5.1土体工程地质层划分原则方法、层号含义勘探深度80.50米以浅地基土体,根据其物理力学性质、岩性、成因等差异,可划分为7个工程地质层(编号1～7)16亚层.3.5.2工程地质层分布与特征描述各工程地质分布与特征描述见下表3.5.2地基土分布描述一览表.地基土分层描述一览表表3.5.24 水文地质条件4.1地下水类型根据地下水的赋存、埋藏条件,地下水类型主要为松散土层孔隙潜水和第Ⅰ承压水.孔隙潜水主要赋存于2～3层粉土、粉砂中.第Ⅰ承压水主要赋存于45米以下粉土、粉砂层中,4-1层粉质粘土夹粉土及4-3层粉质粘土夹粉土为相对的隔水层.区域资料表明第Ⅰ承压水水位高程为-1.00米.对本工程有影响的是松散土层孔隙潜水.4.2地下水的补给、迳流、排泄条件潜水补给来源主要是大气降水、场地邻近地段地表河水侧向补给,迳流途径较短.潜水排泄方式主要为自然蒸发,迳流缓慢.Ⅰ承压水与孔隙潜水之间水力联系较密切具有互补关系,目前场区及附近未对该层进行人工开采,因此地下水迳流排泄条件主要受长江三角洲区域地下水系统流场控制,其迳流速度取决于区域地下水水力坡度,总体上呈自西向东、自北向南缓慢迳流,从上游向下游缓慢迳流排泄,其次少量承压水越流补给也是排泄途径之一.4.3土层渗透性评价勘察表明,场区80.50米以浅以粉土、粉质粘土、粉砂为主.粉土、粉质粘土富水性及透水性较差;粉土富水性及透水性一般;粉砂富水性及透水性较好.根据所取土样渗透试验成果上部实际各土层渗透性评价见下表4.3.地基土渗透性评价一览表表4.34.4地下水水位场地孔隙潜水水位较高且呈季节性变化.勘察期间,测得场地内松散土层孔隙潜水稳定水位1.00～1.10米(1985国家高程),年变幅1.50米;常年最高水位为1985国家高程3.00米.此水位可作为抗浮设计水位使用.4.5地下水水质根据所取地下水水质分析结果,水质类型为HCO3·Cl· SO4- Ca·Na·米g型.PH 值为7.41～7.47,[HCO3-]含量为1324.1～1379.1米g/l,[Cl-]含量为365.1～404.1米g/l,[SO42-]含量为67.2～76.8米g/l,[Na+]含量为280.5～313.5米g/l,[Ca2+]含量为254.5～264.5米g/l,[米g2+]含量为99.7～103.4米g/l,[NH4+]含量为0.56～0.64米g/l,矿化度为2399～2550米g/l.详见水质分析报告.4.6地下水、土腐蚀性评价根据《岩土工程勘察规范》(GB50021-2001、2009年版)有关规定对地下水的腐蚀性进行评价.对本次拟建工程而言,建(构)筑物基础(桩基)直接与地下水接触,常年而言处于湿润区,该场地环境类型为Ⅱ类.根据地下水水质分析资料,按上述规范表12.2.1、12.2.2及12.2.4判定地下水对混凝土具微腐蚀,长期浸水的情况下对钢筋混凝土结构中的钢筋具微腐蚀,干湿交替的情况下对钢筋混凝土结构中的钢筋具弱腐蚀.拟建场地地下水位较高,年降水量较大,丰水季节地下水接近地表,土中可溶盐多已溶解于地下水中,故地下水位以上地基土对建筑材料的腐蚀性可参照地下水的腐蚀性评价.故土质对混凝土具微腐蚀.4.7地下水及地表水对工程的影响场地孔隙潜水水位一般较高且呈季节性变化.本工程基槽开挖深度一般为1985国家高程-1.60米～1.00米;地下室基坑开挖深度一般为1985国家高程-2.60米.与基坑开挖有影响的是浅部土层中的孔隙潜水,地下水对本工程施工具有一定影响,场地浅部砂性土发育、地下水位高、含水量丰富、地层透水性一般,基坑开挖时易产生流砂、管涌、坑壁渗水,影响基坑稳定及影响钻孔桩的孔壁稳定.对预制桩等挤土桩型,孔隙水压力的改变对沉桩会带来不利影响;对无上部结构的地下室而言,地下水对地下室具有浮托作用.5 土体物理力学指标的统计按《岩土工程勘察规范》(GB50021-2001),对场地内各岩土层物理力学性质指标及原位测试数据进行分层统计、分析,提供各项统计指标的标准值、平均值、最大值、最小值、变异系数、样本数.各项物理力学指标的平均值用算术平均法计算;贯入试验击数经杆长修正计算平均值(注:剖面图中标贯击数为实测值).各项物理力学指标的标准值采用平均值乘以统计修正系数计算,含水量、孔隙比、土重度、液性指数、压缩系数、压缩模量、标贯击数等统计修正系数按δψ•⎪⎭⎫+⎝⎛±=2678.4704.11nn计算,式中正负号按不利组合考虑.(1)、土的物理性质指标(平均值) 表5-1(2)、土的压缩、固结指标(平均值) 表5-2注:各土层压缩曲线详见后附件,供地基变形及桩基沉降计算使用. (3)、土的抗剪强度指标(平均值、标准值) 表5-3(4)、标贯试验指标(平均值、标准值) 表5-4(5)、静力触探试验平均值(平均值、标准值) 表5-5对评价岩土性状的指标:含水量、液限、塑限、塑性指数、饱和度等选用指标的平均值.对正常使用极限状态计算的岩土参数指标:压缩系数、压缩模量、渗透系数等,一般选用指标的平均值.对承载能力极限状态计算的岩土参数－抗剪强度指标,选用指标的标准值.由统计结果可以看出,除1层土及1-a层土外,各土层地基土主要物理力学性质指标变异性为较低～中等;实际各土层静力触探统计表见附件4,由统计结果可以看出,各土层静力触探指标变异性为较低～中等,场地地基土为均匀地基土.据此可知本报告的地基土分层方案合理,相关指标可靠,满足规范要求,可供设计使用.6 场地地震效应6.1场地抗震设防烈度、设计基本地震加速度、分组如东县抗震设防烈度为7度,设计抗震分组为第二组,设计基本地震加速度值为0.10g.6.2场地类别本工程共进行波速测试孔12孔,分别为VS1、VS2、VS3、VS4、VS5、VS6、VS7、VS8、VS9、VS10、VS11及VS12孔,测试深度除VS1、VS10孔为50.00米外其余各孔均为20.00米(其中50米波速孔测试方法为单孔法,20米波速孔测试方法为跨孔法).依据实际所测各孔各土层20.00米以浅剪切波速值(详见附件7波速试验成果表),根据《建筑抗震设计规范》GB50011-2010第4.1.5条规定,计算各孔土层的等效剪切波速见下表6.2;另根据2002年我院施测的南通地区抗震区划项目剪切波速资料并结合本次最大勘探深度80.00米钻孔资料,判定本区覆盖层厚度大于50.00米,划分建筑场地类别为Ⅲ类,特征周期值为0.55s.土层等效剪切波速计算表表6.26.3饱和砂性土液化判别南通市抗震设防烈度为6度,本工程抗震设防类别为标准设防类(丙类),可不考虑饱和砂土、粉土液化问题.6.4抗震地段划分该场地位于长江下游冲积平原区新三角洲平原,地貌单一,各土层分布较均匀,当抗震设防烈度为6度时可不考虑饱和砂土液化问题,仅局部浅部有明(暗)沟分布,就整个场地而言,抗震地段划分为一般地段.7 场地土工程地质评价7.1场地稳定性评价根据中国地震动参数区划图划分,场区位于长江下游—黄海地震带,属相对稳定区,适宜进行本工程建设.7.2地基土评价拟建场地地貌类型属长江下游冲积平原区新三角洲平原.勘察表明,场区80.50米以浅浅部表层1层土、暗沟(塘)底部分布的1-a层土、明沟(塘)底部分布的1-b层土外其余各土层在各单体下水平向起伏不大,各单体下主要持力层及受力层层面坡度小于10%,综合评价场地属均匀地基,但垂直向上土体性质差异较大.土体分布欠稳定.地基岩土评价详见表7.2. 地基土评价一览表表7.27.3特殊土体填土:场区表层分布的填土,土性以粉土混粉质粘土为主,场地局部拆迁地表以碎石、碎砖等建筑垃圾及旧基础为主,土质极不均质,不可直接利用,场地内多有暗沟(塘)分布,系原明沟(塘)回填所致,回填材料为素填土混淤泥,局部混杂碎石、砖等建筑垃圾,土质极不均质,不可直接利用.7.4不良地质作用勘察表明,场地无岩溶、采空区、液化等不良地质作用.8 地基基础方案及工程治理8.1地基承载力特征值的分析确定通过公式计算并结合静力触探、标准贯入原测试成果及地区实际经验提供的推荐承载力特征值可供设计使用,详见表8.1. 承载力特征值综合确定表表8.18.2地基基础方案本工程由8幢33层高层公寓(编号16～23号)、15幢6+1层多层洋房(编号1～15号)、5幢2～3层商业(编号S-2～S-6)、1幢2层公建配套(编号S-1)及2处无上部结构地下室(1处位于高层公寓之间(S-4～S-6商业位于其上)、1处位于多层洋房之间)组成.基础方案可根据不同建筑物荷载特点,沉降差异等并结合实际单体下地层分布综合考虑.8.2.1天然地基基础方案对于本工程1～5号6+1层多层洋房、S-1～S-3号2～3层商业及公建配套而言,荷载要求不高,场区浅部分布的2层粉土夹粉质粘土及3-1层土具有一定强度及厚度,可以2层土或3-1层土为天然地基浅基础持力层,根据上部荷载确定相应基础尺寸,2层土承载力特征值可按120kPa考虑,3-1层土承载力特征值可按150kPa考虑.对于局部填土超深处及暗沟而言,应开挖见底,彻底清除填土及素填土混淤泥后,采用1:1(120kPa)或4:6(150kPa)砂石垫层换填法分层夯实回填至设计标高,以处理后的砂石垫层人工地基为基础持力层,砂石比例、夯实手段、夯实遍数等均应根据设计承载力要求进行,同时施工应严格按照国家相关规范规程执行,以确保砂石人工地基承载力满足设计要求,并尽量保证砂石人工地基与天然地基承载力的一致性,以减小基础的不均匀沉降,砂石人工地基承载力应满足120kPa(若以2层土为持力层)或150kPa(若以3-1层土为持力层)要求,实际砂石人工垫层承载力应通过测试最终确定.对于本工程6～15号6+1层多层洋房、S-4～S-6号2～3层商业而言,荷载要求不高,基础埋深为1985国家高程-1.60米,该深度置于3-1层粉砂夹粉土中,3-1层粉砂夹粉土具有一定强度,且有一定厚度,可以3-1层土为天然地基浅基础持力层,采用筏板基础,3-1层土承载力特征值可按150kPa考虑.对于本工程2处无上部结构地下室而言,基础埋深为1985国家高程-2.60米,该深度大部置于3-1层粉砂夹粉土中,局部置于3-2层粉砂夹粉土中,3-1层粉砂夹粉土及3-2层粉砂夹粉土均具有一定强度,且有一定厚度,可以3-1层土或3-2层土为天然地基浅基础持力层,采用筏板基础,地基土承载力特征值f ak可按不利150kPa考虑.地下室无上部结构,其变形特征为倾斜,应进行稳定性验算;当考虑空载时地下水的托浮作用时,应进行抗浮验算,当抗浮验算不能满足设计要求时,可采取增加覆土厚度,结构自重等措施,必要时可采取抗拔桩处理.8.2.2地基变形对于本工程1～5号6+1层多层洋房而言,结构型式为框架结构,地基基础设计等级为丙级,拟采用天然地基方案,若以2层土为天然地基基础持力层,地基主要持力层2层土地基土承载力特征值f ak为120kPa,3-1层土地基土承载力特征值f ak为150kPa,3-1a层土地基土承载力特征值f ak为130kPa,3-2层土地基土承载力特征值f ak 为155kPa,层数≤6,且由于单体下主要持力层2层土受明(暗)沟切割影响,层面坡度大于10%,根据《建筑地基基础设计规范》GB50007-2011之3.0.2条规定,设计时应考虑地基变形,变形特征主要为沉降差,地基变形验算强度参数详见前表5-3,变形参数详见前表5-2;若以3-1层土为持力层,则设计时可不考虑地基变形.对于本工程S-1～S-3号2～3层商业及公建配套而言,结构型式为框架结构,地基基础设计等级为丙级,拟采用天然地基方案,若以2层土或3-1层土为天然地基基础持力层,地基主要持力层2层土地基土承载力特征值f ak为120kPa,3-1层土地基土承载力特征值f ak为150kPa,3-1a层土地基土承载力特征值f ak为130kPa,3-2层土地基土承载力特征值f ak为155kPa,层数≤6,单体下主要持力层层面坡度≤10%,根据《建筑地基基础设计规范》GB50007-2011之3.0.2条规定,设计时可不考虑地基变形.对于本工程6～15号6+1层多层洋房、S-4～S-6号2～3层商业而言,结构型式为框架结构,地基基础设计等级为丙级,拟采用天然地基方案,若以3-1层土为天然地基基础持力层,地基主要持力层3-1层土地基土承载力特征值f ak为150kPa,3-1a层土地基土承载力特征值f ak为130kPa,3-2层土地基土承载力特征值f ak为155kPa,层数≤6,根据《建筑地基基础设计规范》GB50007-2011之3.0.2条规定,设计时可不考虑地基变形.8.2.3桩基础方案(1)桩型及持力层选择对于本工程33层高层公寓而言,具有一定的荷载,可直接采用桩基础方案,当考虑到无上部结构地下室空载时地下水浮力对地下室底板影响,可考虑采用抗拔桩进行处理.桩型可选用预应力管桩、预制方桩、钻孔灌注桩之一.预应力管桩、预制方桩具有单桩承载力高、质量易保证、施工周期短等特点,但挤土效应明显,沉桩会有一定的困难;钻孔灌注桩沉桩较易实现,但基础造价高、施工周期长.根据地区及临近场区现有施工经验、场地实际地层分布并结合建(构)筑物荷载特点,建议33层高层公寓采用预应力管桩或钻孔灌注桩以6层土为桩基持力层.无上部结构地下室若设置抗拔桩,建议采用400×400实心预制方桩,可处理至3-3层粉砂夹粉土.实际持力层的选择、桩长、桩径等应根据上部荷载情况并严格结合实际单体下地层分布综合确定.根据实际地层特征,各土层桩基设计参数见下表8.2.3-1,实际单桩承载力特征值应通过静载试验最终确定.各土层设计参数一览表表8.2.3-1(2)单桩承载力估算估算的单桩竖向极限承载力见下表8.2.3-2.单桩竖向极限承载力标准值估算表表8.2.3-2上述静压预应力管桩各单桩竖向极限承载力标准值估算时是按《建筑桩基技术规范》JGJ94-2008第5.3.8-1～3中公式进行,公式具体如下:Q uk =Q sk +Q pk = uΣq sik l i+q pk(A j+λp A pl)其中:λp—桩端土塞效应系数当h b/d1＜5时,λp＝0.16h b/d1当h b/d1≥5时,λp＝0.8q sik—桩侧第i层土的极限阻力标准值;q pk —极限端阻力标准值;u—桩周长;A j—空心桩端净面积:管桩:A j=4π(212dd-);A pl—空心桩敞口面积:A pl=214dπ;τi—第i层土厚度;d1—空心桩内径,Ф600米米桩径按AB型桩0.34米估算.上述钻孔灌注桩单桩竖向极限承载力标准值估算时是按《建筑桩基技术规范》JGJ94-2008第5.3.6中公式进行,公式具体如下:Q uk =Q sk +Q pk = uΣΨsi q sik l i+ΨP q pk A p其中 q sik—桩侧第i层土的极限阻力标准值;q pk—极限端阻力标准值;Ψsi、ΨP—大直径桩侧阻力、端阻力尺寸效应系数;u—桩周长;。

目录文字部分1 前言 (1)1.1工程概况 (1)1.2勘察目的和任务 (1)1.3勘察依据及技术标准 (2)1.4基坑工程安全等级 (2)1.5勘察工作布置及完成情况 (2)2 场地工程地质条件 (3)2.1自然地理及气候、水文 (3)2.2区域地质 (4)2.3地形地貌 (4)2.4岩土层分布及特性 (5)2.5 地下水 (7)3 岩土工程分析评价 (7)3.1场地稳定性及适宜性评价 (7)3.2地震效应评价 (7)3.3土的腐蚀性评价 (8)3.4土的胀缩性评价 (8)3.5不良地质作用 (8)4岩土设计参数 (8)5基坑工程评价 (9)5.1基坑周边环境条件 (9)5.2基坑稳定性评价 (10)5.3基坑北侧抗滑性验算 (10)5.4基坑支护方案评价 (11)5.5基坑开挖评价 (12)6 基坑工程监测 (12)6.1基坑及周边监测 (12)6.2不良地质作用和地质灾害的监测 (13)7 结论与建议 (13)附表、附件部分附图部分1 前言1.1工程概况XX小区位于地位于XX市XX路延长线与XX路之间。

拟建小区总建设用地为158592.0m2，总建筑面积253747.00 m2，由XX设计（集团）有限公司进行设计。

本次勘察仅针对36#楼（公寓）基坑进行，36#楼（公寓）高21层，共设3层地下地下室，36#楼北侧到幼儿园之间31.22m为纯地下室部分，地下室设计地面高程为119.49m，36#楼设计±0.00标高所对应的黄海高程为117.80m，目前36#楼（公寓）场地地面高程为118～122m之间，36#楼（公寓）设计地面（地上地下室）高程为117.80m，底层地下地下室底板顶面高程102.50m（假设地下室地板厚度为0.5m），基坑最大开挖深度约17.5m。

根据场地周边现状地面高程、设计地面高程及底层地下地下室顶面高程，基坑开挖后将形成高9～17.5m的基坑边坡。

基坑坑壁东侧边沿离24#楼及25#楼西侧地下室边沿分别为12.30、8.82m；南侧为临空面，南侧地下室边沿离XX路延长线中心线约23.04m；西面为空地（目前多数地段高程在120m左右）；基坑坑壁北侧边沿离幼儿园南面基础约16m。

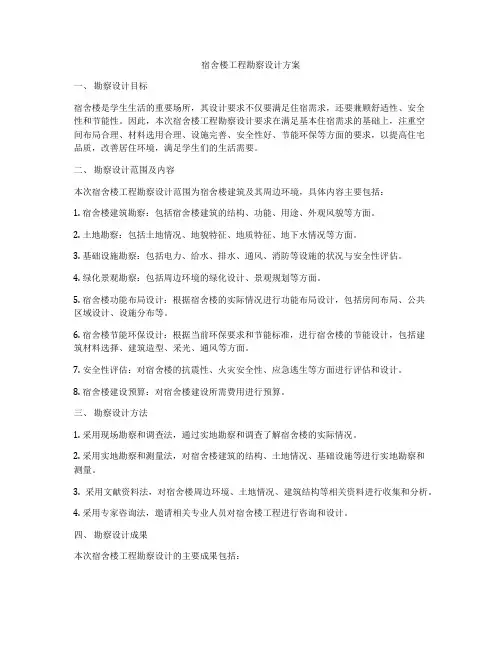

宿舍楼工程勘察设计方案一、勘察设计目标宿舍楼是学生生活的重要场所，其设计要求不仅要满足住宿需求，还要兼顾舒适性、安全性和节能性。

因此，本次宿舍楼工程勘察设计要求在满足基本住宿需求的基础上，注重空间布局合理、材料选用合理、设施完善、安全性好、节能环保等方面的要求，以提高住宅品质，改善居住环境，满足学生们的生活需要。

二、勘察设计范围及内容本次宿舍楼工程勘察设计范围为宿舍楼建筑及其周边环境，具体内容主要包括：1. 宿舍楼建筑勘察：包括宿舍楼建筑的结构、功能、用途、外观风貌等方面。

2. 土地勘察：包括土地情况、地貌特征、地质特征、地下水情况等方面。

3. 基础设施勘察：包括电力、给水、排水、通风、消防等设施的状况与安全性评估。

4. 绿化景观勘察：包括周边环境的绿化设计、景观规划等方面。

5. 宿舍楼功能布局设计：根据宿舍楼的实际情况进行功能布局设计，包括房间布局、公共区域设计、设施分布等。

6. 宿舍楼节能环保设计：根据当前环保要求和节能标准，进行宿舍楼的节能设计，包括建筑材料选择、建筑造型、采光、通风等方面。

7. 安全性评估：对宿舍楼的抗震性、火灾安全性、应急逃生等方面进行评估和设计。

8. 宿舍楼建设预算：对宿舍楼建设所需费用进行预算。

三、勘察设计方法1. 采用现场勘察和调查法，通过实地勘察和调查了解宿舍楼的实际情况。

2. 采用实地勘察和测量法，对宿舍楼建筑的结构、土地情况、基础设施等进行实地勘察和测量。

3. 采用文献资料法，对宿舍楼周边环境、土地情况、建筑结构等相关资料进行收集和分析。

4. 采用专家咨询法，邀请相关专业人员对宿舍楼工程进行咨询和设计。

四、勘察设计成果本次宿舍楼工程勘察设计的主要成果包括：1. 宿舍楼勘察报告：对宿舍楼的建筑结构、土地情况、基础设施、周边环境等方面进行详细的勘察报告。

2. 宿舍楼功能布局设计方案：根据宿舍楼的实际情况，提出合理的功能布局设计方案。

3. 宿舍楼节能环保设计方案：根据节能环保要求，提出合适的宿舍楼节能环保设计方案。

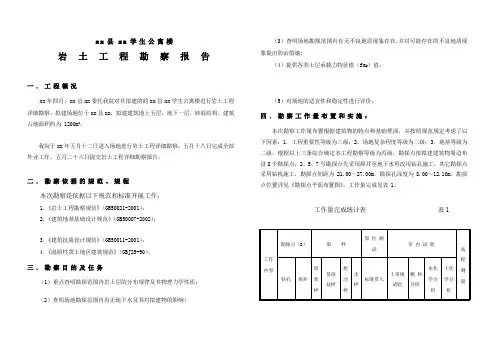

x x县x x学生公寓楼岩土工程勘察报告一．工程概况xx年四月，xx县xx委托我院对其拟建的的xx县xx学生公寓楼进行岩土工程详细勘察。

拟建场地位于xx县xx，拟建建筑地上五层，地下一层，砖混结构。

建筑占地面积约为1200m2。

我院于xx年五月十二日进入场地进行岩土工程详细勘察，五月十八日完成全部外业工作，五月二十六日提交岩土工程详细勘察报告。

二．勘察依据的规范、规程本次勘察是依据以下规范和标准开展工作：1．《岩土工程勘察规范》（GB50021-2001）；2．《建筑地基基础设计规范》（GB50007-2002）；3．《建筑抗震设计规范》（GB50011-2001）；4．《湿陷性黄土地区建筑规范》（GBJ25-90）。

三．勘察目的及任务（1）重点查明勘探范围内岩土层的分布规律及其物理力学性质；（2）查明场地勘探范围内有无地下水及其对拟建物的影响;（3）查明场地勘探范围内有无不良地质现象存在,并对可能存在的不良地质现象提出防治措施;（4）提供各类土层承载力特征值（fa k）值；（5）对场地的适宜性和稳定性进行评价；四．勘察工作量布置和实施：本次勘察工作量布置根据建筑物的特点和基础埋深，并按照规范规定考虑了以下因素：1．工程重要性等级为三级；2．场地复杂程度等级为二级：3．地基等级为二级。

根据以上三条综合确定本工程勘察等级为丙级，勘探点按拟建建筑物周边布设8个勘探点，2、5、7号勘探点先采用探井至地下水再改用钻孔施工，其它勘探点采用钻机施工，勘探点间距为21.00～27.00m，勘探孔深度为8.00～12.10m。

勘探点位置详见《勘探点平面布置图》。

工作量完成见表1。

工作量完成统计表表1五．场地工程地质条件1.地形地貌场地位于天山南麓，塔里木盆地西北缘，地貌属冲——洪积平原中下部，拟建场地地形地貌单一，地势平坦，地质条件比较简单。

2.场地岩土层分布由勘探孔(8.00～12.10m)揭示拟建场地内地层主要为杂填土层、粉质粘土层、粉砂层、细砂层，现自上而下描述如下：（1）杂填土层：黄色，层厚0.20～0.60m，以粉土为主。

「丘陵地区某学校宿舍楼岩土工程勘察报告」
一、勘察目的和范围：
本次勘察的目的是为了了解宿舍楼所处地段的地质条件，从而为宿舍
楼的设计和施工提供科学依据。

勘察范围包括宿舍楼及其周边地区。

二、勘察方法：
1.实地勘察：对宿舍楼及周边地区进行详细的地质勘察，包括地质构造、地层分布、土质性质等。

2.取样分析：对采集的土样进行室内试验，包括颗粒分析、含水量测试、压缩试验等。

3.综合分析：根据实地勘察和室内试验结果，综合分析地质情况，得
出结论和建议。

三、地质情况：
1.地质构造：宿舍楼所在地段为丘陵地区，地质构造较为复杂，盘状
节理、倾斜节理和骨构造较为发育。

2.地层分布：该地区上覆新生代地层，由黄土、砂岩和砾岩组成。

地
层相对稳定，但存在一定程度的坡度和滑坡的风险。

3.土质性质：土壤主要为黄土，呈均匀性较好的粉黄色，质地较松散，含水量较高。

四、宿舍楼基础设计建议：
1.基坑开挖：在进行基坑开挖时，应加设支护结构，以防止土体塌方
和滑坡的发生。

2.基础设计：根据地质情况，建议采用深基础设计，以确保宿舍楼的
稳定性。

3.防止滑坡：宿舍楼所处地段存在滑坡风险，建议采取土体加固措施，如边坡加固、挡土墙等。

五、总结：
根据对丘陵地区学校宿舍楼的岩土工程勘察结果，该地段地质条件复杂，存在一定的滑坡风险。

为确保宿舍楼的安全和稳定性，在基础设计和
施工过程中应严格遵守相关规范和要求，并采取适当的土体加固措施。

努
力消除地质灾害隐患，确保宿舍楼的安全使用。

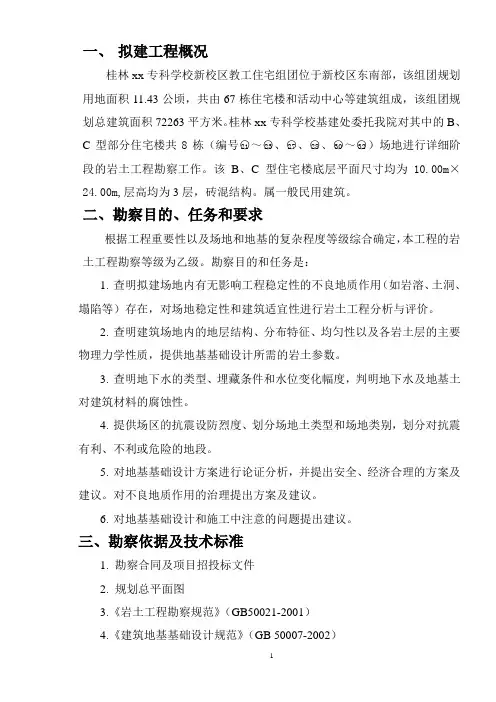

一、拟建工程概况桂林xx专科学校新校区教工住宅组团位于新校区东南部，该组团规划用地面积11.43公顷，共由67栋住宅楼和活动中心等建筑组成，该组团规划总建筑面积72263平方米。

桂林xx专科学校基建处委托我院对其中的B、C型部分住宅楼共8栋（编号○21～○23、○27、○28、○30～○32）场地进行详细阶段的岩土工程勘察工作。

该B、C型住宅楼底层平面尺寸均为10.00m×24.00m,层高均为3层，砖混结构。

属一般民用建筑。

二、勘察目的、任务和要求根据工程重要性以及场地和地基的复杂程度等级综合确定，本工程的岩土工程勘察等级为乙级。

勘察目的和任务是：1.查明拟建场地内有无影响工程稳定性的不良地质作用（如岩溶、土洞、塌陷等）存在，对场地稳定性和建筑适宜性进行岩土工程分析与评价。

2.查明建筑场地内的地层结构、分布特征、均匀性以及各岩土层的主要物理力学性质，提供地基基础设计所需的岩土参数。

3.查明地下水的类型、埋藏条件和水位变化幅度，判明地下水及地基土对建筑材料的腐蚀性。

4.提供场区的抗震设防烈度、划分场地土类型和场地类别，划分对抗震有利、不利或危险的地段。

5.对地基基础设计方案进行论证分析，并提出安全、经济合理的方案及建议。

对不良地质作用的治理提出方案及建议。

6.对地基基础设计和施工中注意的问题提出建议。

三、勘察依据及技术标准1. 勘察合同及项目招投标文件2. 规划总平面图3.《岩土工程勘察规范》（GB50021-2001）4.《建筑地基基础设计规范》（GB 50007-2002）5.《建筑抗震设计规范》（GB50011-2001）6.《建筑地基处理技术规范》（JGJ 79-2002）7.《建筑工程地质钻探技术标准》（JGJ 87-92）8.《土工试验方法标准》（GB/T 50123-1999）四、勘察工作布置及完成工作量1．勘察工作布置：根据拟建建筑物的上部结构特点及场地的工程地质条件，本次勘察沿建筑物角点、中心点布置40个钻孔（具体位置详见附图1）。

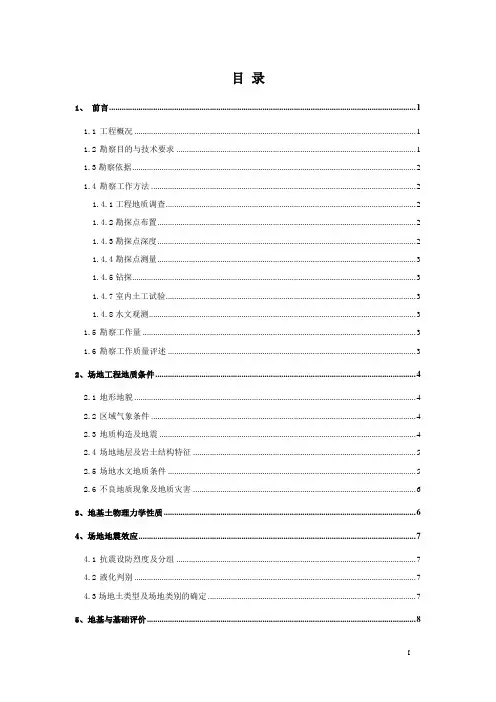

目录1、前言 (1)1.1工程概况 (1)1.2勘察目的与技术要求 (1)1.3勘察依据 (2)1.4勘察工作方法 (2)1.4.1工程地质调查 (2)1.4.2勘探点布置 (2)1.4.3勘探点深度 (2)1.4.4勘探点测量 (3)1.4.5钻探 (3)1.4.7室内土工试验 (3)1.4.8水文观测 (3)1.5勘察工作量 (3)1.6勘察工作质量评述 (3)2、场地工程地质条件 (4)2.1地形地貌 (4)2.2区域气象条件 (4)2.3地质构造及地震 (4)2.4场地地层及岩土结构特征 (5)2.5场地水文地质条件 (5)2.6不良地质现象及地质灾害 (6)3、地基土物理力学性质 (6)4、场地地震效应 (7)4.1抗震设防烈度及分组 (7)4.2液化判别 (7)4.3场地土类型及场地类别的确定 (7)5、地基与基础评价 (8)5.1场地稳定性及适宜性评价 (8)5.2地基土评价 (8)5.3基础形式分析 (8)6、基础施工有关的岩土工程问题 (9)7、结论与建议 (9)7.1结论 (9)7.2建议 (9)8、报告所附图表序号图件名称张（份）数图号1 岩土工程勘察委托书1张2 勘探点一览表1张附表013 岩石试验报告1份4 勘探点平面布置图1张NO.015 工程地质剖面图5张NO.02- NO.076 钻孔柱状图6张NO.08- NO.141、前言1.1 工程概况受某某学校委托，我公司承担其某某学校学生宿舍建筑物地基的详细岩土工程勘察工作。

拟建场地位于某某市某某学校校园内。

该项目设计工作由某某设计公司承担,拟建工程概况见表1-1。

拟建工程概况一览表表1-1建筑物名称建筑物面积（m2）（长×宽）重要性等级结构类型层数/高度基础类型基础埋深基础荷载一般（KN/m）最大（KN/m）学生宿舍34.80 x9.90 三框架5F 桩基础约6.0 待定待定据《岩土工程勘察规范》（GB50021—2001）（2009年版）第3.1.1～3.1.4条的规定：本工程重要性等级为三级，场地等级为三级（简单场地），地基等级为三级（简单地基），综合确定本工程岩土工程勘察等级为丙级。

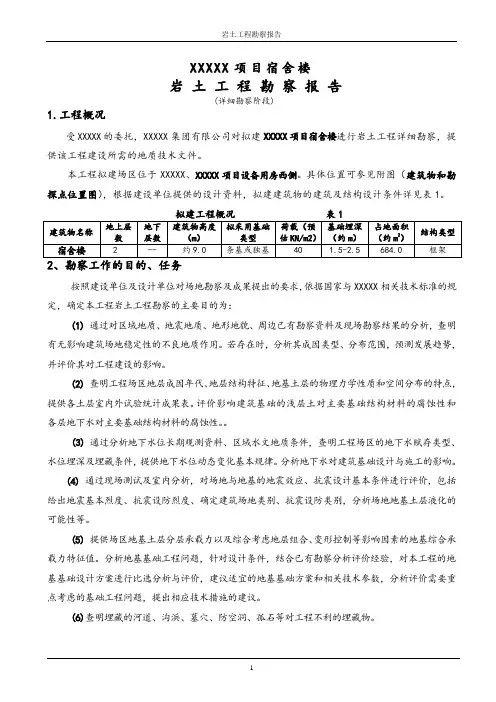

XXXXX项目宿舍楼岩土工程勘察报告(详细勘察阶段)1.工程概况受XXXXX的委托，XXXXX集团有限公司对拟建XXXXX项目宿舍楼进行岩土工程详细勘察，提供该工程建设所需的地质技术文件。

本工程拟建场区位于XXXXX、XXXXX项目设备用房西侧。

具体位臵可参见附图（建筑物和勘探点位臵图），根据建设单位提供的设计资料，拟建建筑物的建筑及结构设计条件详见表1。

按照建设单位及设计单位对场地勘察及成果提出的要求，依据国家与XXXXX相关技术标准的规定，确定本工程岩土工程勘察的主要目的为：(1)通过对区域地质、地震地质、地形地貌、周边已有勘察资料及现场勘察结果的分析，查明有无影响建筑场地稳定性的不良地质作用。

若存在时，分析其成因类型、分布范围，预测发展趋势，并评价其对工程建设的影响。

(2)查明工程场区地层成因年代、地层结构特征、地基土层的物理力学性质和空间分布的特点，提供各土层室内外试验统计成果表。

评价影响建筑基础的浅层土对主要基础结构材料的腐蚀性和各层地下水对主要基础结构材料的腐蚀性。

(3)通过分析地下水位长期观测资料、区域水文地质条件，查明工程场区的地下水赋存类型、水位埋深及埋藏条件，提供地下水位动态变化基本规律。

分析地下水对建筑基础设计与施工的影响。

(4)通过现场测试及室内分析，对场地与地基的地震效应、抗震设计基本条件进行评价，包括给出地震基本烈度、抗震设防烈度、确定建筑场地类别、抗震设防类别，分析场地地基土层液化的可能性等。

(5)提供场区地基土层分层承载力以及综合考虑地层组合、变形控制等影响因素的地基综合承载力特征值。

分析地基基础工程问题，针对设计条件，结合已有勘察分析评价经验，对本工程的地基基础设计方案进行比选分析与评价，建议适宜的地基基础方案和相关技术参数，分析评价需要重点考虑的基础工程问题，提出相应技术措施的建议。

(6)查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。

3、勘察依据和技术标准(1)、勘察合同及平面位臵图；(2)、《岩土工程勘察规范》(GB50021-2001)（2009年版）；(3)、《XXXXX工程建设标准》(DBJ03-23-2006)；(4)、《建筑地基基础设计规范》(GB50007-2011)；(5)、《建筑抗震设计规范》(GB50011-2010)；(6)、《建筑工程抗震设防分类标准》(GB50223-2008)(7)、《土工试验方法标准》(GB/T50123-1999)；(8)、《建筑基坑支护技术规程》（JGJ120—2012）；(9)、《房屋建筑和市政基础设施工程勘察文件编制深度规定》(2010年版)；(10)、《建筑工程地质勘探与取样技术规程》（GJ/T87-2012）。

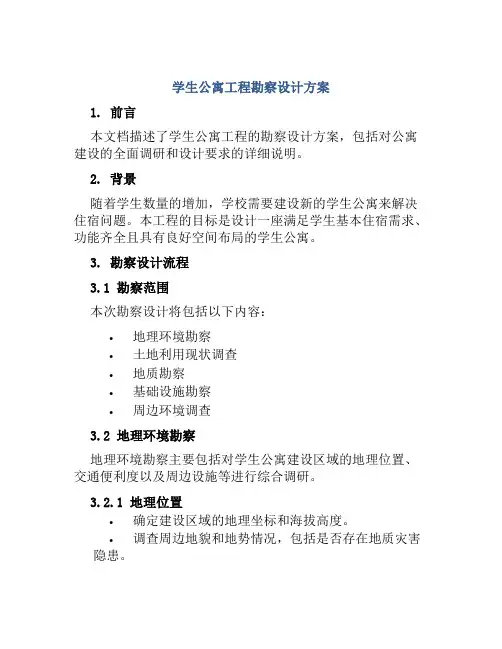

学生公寓工程勘察设计方案1. 前言本文档描述了学生公寓工程的勘察设计方案，包括对公寓建设的全面调研和设计要求的详细说明。

2. 背景随着学生数量的增加，学校需要建设新的学生公寓来解决住宿问题。

本工程的目标是设计一座满足学生基本住宿需求、功能齐全且具有良好空间布局的学生公寓。

3. 勘察设计流程3.1 勘察范围本次勘察设计将包括以下内容：•地理环境勘察•土地利用现状调查•地质勘察•基础设施勘察•周边环境调查3.2 地理环境勘察地理环境勘察主要包括对学生公寓建设区域的地理位置、交通便利度以及周边设施等进行综合调研。

3.2.1 地理位置•确定建设区域的地理坐标和海拔高度。

•调查周边地貌和地势情况，包括是否存在地质灾害隐患。

3.2.2 交通便利度•调查周边公共交通路线和设施，评估学生公寓的交通便利度。

3.2.3 周边设施•调查周边的商业中心、医疗机构、学校等设施，并评估其对学生生活的影响和便利程度。

3.3 土地利用现状调查土地利用现状调查主要通过实地考察和资料查询，了解学生公寓建设区域的土地用途和规划情况。

3.3.1 实地考察•对建设区域进行实地考察，记录现有建筑、道路、绿地等情况。

•标记坡度、土地性质、植被状况等重要信息。

3.3.2 资料查询•查询相关部门的规划图纸、土地利用规划文件等。

•了解建设区域的土地用途规划、道路规划和绿地规划等情况。

3.4 地质勘察地质勘察主要是对学生公寓建设区域的地质条件进行调查，以确定建筑物的基础设计和防灾措施。

3.4.1 勘察方法•进行钻孔勘察，采集地质样本，进行物理力学性质测试。

•利用地震勘探、地质雷达等工具获取地层结构信息。

3.4.2 勘察内容•地质构造特征的调查与分析。

•岩土层序与物理力学性质的测定。

•地下水文地质调查。

3.5 基础设施勘察基础设施勘察是对学生公寓建设区域的供水、排水、电力等基础设施条件进行调查和评估。

3.5.1 供水•调查供水管道的直径、材质和供水能力。

岩土工程勘察报告(详细勘察)一、概述本工程受银川东方旭邦科教信息技术有限公司的委托，对其拟建的中国矿业大学银川学院B2、B3宿舍楼工程进行岩土工程详勘（施工图设计阶段的一次性勘察），为地基基础设计提供依据。

（一）拟建物概况注：本工程拟建物平面尺寸为总平面图的图解尺寸，实际尺寸以设计图纸为准。

（二）勘察等级本工程根据上述拟建物概况、工程的重要性等级，及我院对邻近场区工程地质条件掌握资料，场地复杂程度等级为二级，地基复杂程度等级为二级，按《岩土工程勘察规范》(GB50021-2001)，确定岩土工程勘察等级为乙级。

（三）场地地形、地貌条件拟建中国矿业大学银川学院位于银川市西夏区，金波北路以东、丽子园北路以西、规划北三环路以南、军区路以北。

拟建B2、B3宿舍楼位于已建成使用的一期C1餐厅西侧，之间有1条校园道路与其相隔。

勘察场区原为农田、现为空地，勘察时拟建物具体位置已由甲方实地放置。

本次勘察高程采用黄海高程系，以拟建场区东北角处C1餐厅北侧与西侧的2条校园道路中心线交汇点为绝对高程基准点BM（甲方提供、已知高程为1109.45m），用水准仪引测得各钻孔孔口高程（黄海高程系）在1108.73～1109.13米之间，场地地表最大高差0.40米，场区地势相对较平坦。

比周围校园道路略低，低约0.32～0.72m，属建筑填方区。

详见《建筑物与勘探点平面位置图》。

场地地貌属黄河冲积银川平原Ⅱ级阶地后缘。

地下无暗浜、土洞、墓穴等不良地质作用及埋设物。

二、勘察目的和任务1、收集附有坐标和地形的建筑总平面图，场区的地面整平标高，建筑物的性质、规模、荷载、结构特点，基础形式、埋置深度，地基允许变形等资料；2、查明不良地质作用的类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议；3、查明建筑范围内岩土层的类型、深度、分布、工程特点，分析和评价地基的稳定性、均匀性和承载力；4、评价场区地震效应，划分场地土类型及场地类别，明确本地区抗震设防烈度，判定饱和砂土、粉土的液化势，计算可液化土层的液化指数、判定液化等级，液化层厚度及深度。

岩土工程详细勘察报告书一、勘察任务、目的和要求受某市住房和城乡建设委员会职教园建设项目部的委托进行本次勘察。

本次勘察为详细勘察，主要目的是：为某市职教园职业中专教学楼、食堂、宿舍的地基基础施工图设计、施工提供依据；对地基基础方案提出合理的建议；对建筑场地本身的适宜性做出评价。

根据勘察技术要求，并结合本建筑物特点及周边场地地质条件，确定本次岩土工程勘察的主要要求如下：1、搜集附有地形的建筑总平面图，场区的地面整平标高，建筑物的性质、规模、荷载、结构特点，基础形式；2、查明建筑场地的地形、地貌特征，划分地貌单元；3、查明场区各土层的成因、时代、地层分布和均匀性，尤其应查明基础下软弱和坚硬地层分布，以及各土层的物理力学性质；4、查明地下水类型、埋藏条件、补给及排泄条件、腐蚀性及稳定水位；5、划分场地土类型及建筑场地类别；6、对地基土层的工程特性和地基的稳定性进行分析评价，提出各土层的地基承载力特征值；对地基持力层选择、基础埋深等提出建议；7、查明暗藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物；8、对需进行沉降验算的建筑物，提供地基变形计算参数，预测建筑物的变形特征；9、提供相关图表。

二、工程概况拟建建筑物位于某市某区某镇，南东侧约300m为解放路，西侧紧邻现建筑工程学校，场地东侧有一条无名小河横穿本场区。

拟建工程由教学楼、食堂和两栋宿舍组成，总占地面积约；本工程由建筑设计院设计，根据设计单位提供的技术要求，工程概况如下表1。

工程概况表表1拟建建筑物地基基础设计等级为丙级，工程重要性等级为三级。

由于本场地勘察资料较丰富，建筑物总平面图已经过规划批准，本次勘察为一次性详勘。

三、勘察方法和勘察工作完成情况本次勘察为详细勘察，野外施工分别做了建筑场地及附近的工程地质调查和勘探点的测放工作、建筑场地的工程地质钻探、原位测试等工作。

在钻探设备进场前，我公司有关技术人员进行现场踏勘，并收集区域资料，制订了具体的工作计划，编写了详细的勘察技术纲要，做到及时向钻探班组及现场技术人员进行技术交底，统一工作安排。

1 场地工程概况1.1勘察目的和要求本次勘察目的是为施工图设计提供详细勘察阶段的岩土工程勘察资料，要求查明场地地基各岩土层的分布特征及其物理力学性质，为拟建物基础及基坑的设计和施工提供有关参数，并对场地进行岩土工程评价。

针对本次勘察任务的特点，结合设计对勘察要求，经我院技术领导和有关工程技术人员研究，本次勘察主要技术要求如下。

(1)查明拟建物场地范围内各岩土层的埋藏分布条件，地层结构特征分布特征及其物理力学性质，对地基承载力进行评价。

(2)查明场地范围内有无不良地质现象，对场地稳定性的影响及其评价。

(3)查明地下水类型、埋藏条件、各土层的渗透性、地下水对建筑材料有无腐蚀性，分析地下水对基础施工、基坑施工的影响，对地下水的防治措施及方案。

(4)提供场地地震的基本烈度，对地基土地震液化趋势作出评价；提供场地土的剪切波速及场地卓越周期，判定场地土类型和建筑物类别。

(5)通过对场地岩土工程条件进行分析和评价，对基础型式提出建议及评价，提出基础持力层。

(6)对深基坑支护及开挖进行分析评价并提出建议。

1.2勘察方法和勘察工作量(1)勘察方法。

本次勘察工作布置是根据设计院提供的勘察技术要求及武工大提供拟建物1∶500平面图，参照GB50021-94规定、JGJ72-90规定，《建筑地基基础设计规范》GBJ7-89、湖北省《岩土工程勘察工作规范》确定的，本次勘察共布设15个勘察点，其中钻孔技术控制孔9个。

后因设计建筑平面布置的变更及对场地岩溶进行验证补勘，实际勘探点共21个。

勘探点间距3.0～20.0m。

工作中同时进行了剪切波速原位测试和地脉动观测，为探明场地基岩面及岩溶发育情况，进行物探工作。

本次勘察工作中勘探点的定位是根据甲方提供的1∶500平面图结合场地周边建筑物的相对位置，用经纬仪测放所得。

(2)勘察工作量。

本次勘察外业工作始于1999年9月4日，后因设计变更及为验证场地岩溶发育情况，至11月8号结束，工作中采用XY-100钻机二台，XY-150型钻机一台，X Y-50型钻机一台，静力触探仪一台，采取钻探取样，标准贯入试验，重型动力触探试验、静力触探试验等方法，完成工作量。
