第二章 平面机构的自由度和速度分析习 题2-2抄画图2-26所示机构简图，补注构件号、运动副符号、计算自由度F 。
若有局部自由度、复合铰链、虚约束，请在图上明确指出。
解：活动构件n=4A 处为复合铰链，3’处为虚约束，无局部自由度。
2214243 23=⨯-⨯-⨯=--=HL P P n F(a) 周转轮系解：活动构件n=82为无局部自由度，无复合铰链，无虚约束11111283 23=⨯-⨯-⨯=--=HL P P n F(b) 锯木机机构解：活动构件n=6D 处为复合铰链，有3个转动副，无虚约束，无局部自由度。
1317263 23=⨯-⨯-⨯=--=HL P P n F(c) 连杆齿轮组合机构解：活动构件n=9无复合铰链，无虚约束，无局部自由度。
10113293 23=⨯-⨯-⨯=--=HL P P n F(d) 多杆机构解：活动构件n=7A 、B 、C 、D 处为复合铰链，四处的转动副数均为2，无虚约束，无局部自由度。
2318273 23=⨯-⨯-⨯=--=HL P P n F(e) 连杆齿轮组合机构解：活动构件n=7滚子5和9处存在局部自由度，同时D’处为虚约束，无复合铰链。
1219273 23=⨯-⨯-⨯=--=HL P P n F(f) 凸轮连杆机构图2-26 几种机构运动简图2-3画出图2-27所示机构的运动简图并计算自由度F 。
试找出原动件，并标以箭头。
解：活动构件n=3无复合铰链，无局部自由度，无虚约束。
1014233 23=⨯-⨯-⨯=--=HL P P n F图2－27（a ）解：活动构件n=4无复合铰链，无局部自由度，无虚约束。
1115243 23=⨯-⨯-⨯=--=HL P P n F图2－27（b ）解：活动构件n=3无复合铰链，无局部自由度，无虚约束。
1014233 23=⨯-⨯-⨯=--=HL P P n F图2－27（c ）图2-27 几种机构运动简图2-4试绘制图2-28所示机构的运动简图，并计算其机构的自由度F 。

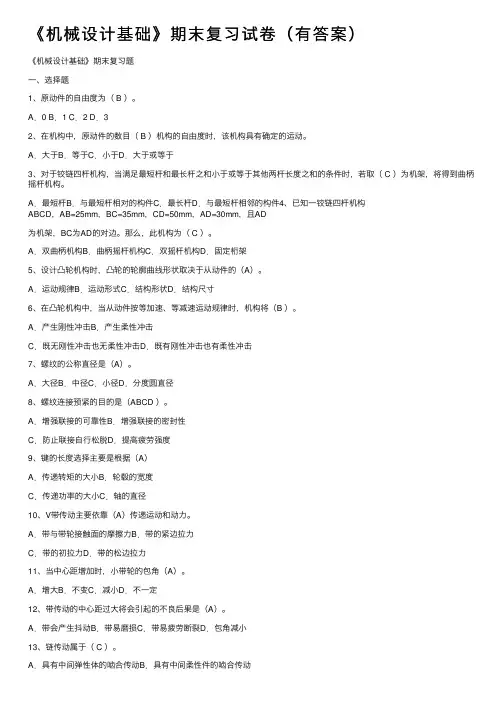

《机械设计基础》期末复习试卷（有答案）《机械设计基础》期末复习题⼀、选择题1、原动件的⾃由度为（ B ）。
A．0 B．1 C．2 D．32、在机构中，原动件的数⽬（ B ）机构的⾃由度时，该机构具有确定的运动。
A．⼤于B．等于C．⼩于D．⼤于或等于3、对于铰链四杆机构，当满⾜最短杆和最长杆之和⼩于或等于其他两杆长度之和的条件时，若取（ C ）为机架，将得到曲柄摇杆机构。
A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知⼀铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。
那么，此机构为（ C ）。
A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A）。
A．运动规律B．运动形式C．结构形状D．结构尺⼨6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。
A．产⽣刚性冲击B．产⽣柔性冲击C．既⽆刚性冲击也⽆柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A）。
A．⼤径B．中径C．⼩径D．分度圆直径8、螺纹连接预紧的⽬的是（ABCD ）。
A．增强联接的可靠性B．增强联接的密封性C．防⽌联接⾃⾏松脱D．提⾼疲劳强度9、键的长度选择主要是根据（A）A．传递转矩的⼤⼩B．轮毂的宽度C．传递功率的⼤⼩C．轴的直径10、V带传动主要依靠（A）传递运动和动⼒。
A．带与带轮接触⾯的摩擦⼒B．带的紧边拉⼒C．带的初拉⼒D．带的松边拉⼒11、当中⼼距增加时，⼩带轮的包⾓（A）。
A．增⼤B．不变C．减⼩D．不⼀定12、带传动的中⼼距过⼤将会引起的不良后果是（A）。
A．带会产⽣抖动B．带易磨损C．带易疲劳断裂D．包⾓减⼩13、链传动属于（ C ）。
A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数⼀般不超过3或4排，主要是为了（B ）。

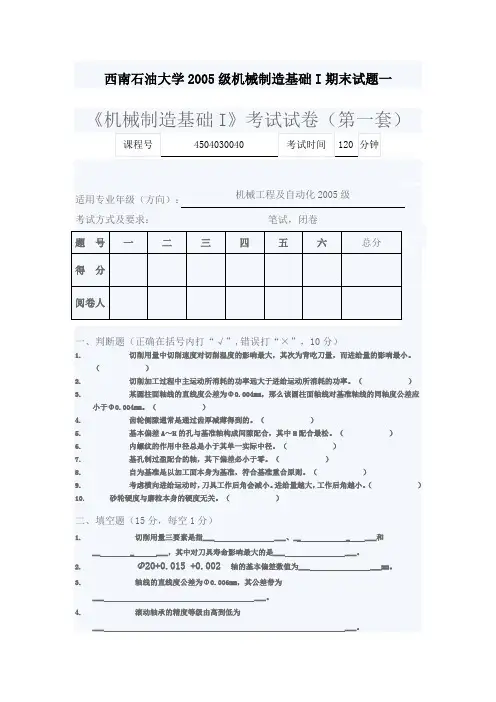

西南石油大学2005级机械制造基础I 期末试题一《机械制造基础I 》考试试卷（第一套）课程号4504030040考试时间 120 分钟一、判断题（正确在括号内打“√”,错误打“×”，10分）1. 切削用量中切削速度对切削温度的影响最大，其次为背吃刀量，而进给量的影响最小。
（ ）2. 切削加工过程中主运动所消耗的功率远大于进给运动所消耗的功率。
（ ）3. 某圆柱面轴线的直线度公差为Φ0.004mm ，那么该圆柱面轴线对基准轴线的同轴度公差应小于Φ0.004mm 。
（ ）4. 齿轮侧隙通常是通过齿厚减薄得到的。
（ ）5. 基本偏差A ～H 的孔与基准轴构成间隙配合，其中H 配合最松。
（ ）6. 内螺纹的作用中径总是小于其单一实际中径。
（ ）7. 基孔制过盈配合的轴，其下偏差必小于零。
（ ）8. 自为基准是以加工面本身为基准，符合基准重合原则。
（ ）9. 考虑横向进给运动时，刀具工作后角会减小。
进给量越大，工作后角越小。
（ ） 10. 砂轮硬度与磨粒本身的硬度无关。
（ ）二、填空题（15分，每空1分）1. 切削用量三要素是指___ ___、__ _ ___和__ _ ___，其中对刀具寿命影响最大的是___ ___。
2. Φ20+0.015 +0.002 轴的基本偏差数值为___ ___mm 。
3. 轴线的直线度公差为Φ0.006mm ，其公差带为___ ___。
4. 滚动轴承的精度等级由高到低为___ ___。
5. 切削加工过程中的塑性变形大部分集中于__ ___变形区。
6. 齿轮传动的基本要求是传递运动的___ ___、__ _ ___、__ _ __及合理的侧隙。
适用专业年级（方向）： 机械工程及自动化2005级考试方式及要求： 笔试，闭卷题 号 一二三四五六总分得 分阅卷人7.用铣刀圆周上的切削刃铣削工件表面的铣削方式叫___ ___，它又可分为___ ___和___ ___，一般情况采用___ ___。
