汽轮机及主要零部件质量检验规
- 格式:doc
- 大小:173.00 KB
- 文档页数:9
汽轮机检修维护规程(总24页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一篇 汽轮机设备的检修管理为了保证汽轮机及汽辅助设备的检修质量和计划任务的完成,汽轮机检修,应建立明确的岗位责任制,各班组之间应对设备明确地划分管辖范围,严格执行检修工艺规程,做到检修工艺规程中规定的检修质量标准。
做好检修记录和试验记录,建立设备台帐。
1主题内容与适用范围本规程适用于动力能源厂50MW 、12MW 、2*6MW 汽轮机的检修。
本规程适用于汽轮机大、小修标准项目的检修和临时检修,但不包括非标准项目的检修。
汽轮机的检修应贯彻以预防为主,计划检修和诊断检修相结合的方针,做到应修必修,修必修好,讲究实效。
2检修周期汽轮机的检修周期一般情况下大修间隔为2-3年,小修间隔为6个月。
检修设备的停用日期,应根据检修人力、设备技术状况及影响工期的特殊项目等适当的确定,一般大修为17—30天,小修为7—15天。
属于汽轮机组的辅助设备,检修周期按照汽轮机本体的检修周期确定。
第二篇 汽轮机本体检修工艺1 汽缸检修汽缸结构概述汽缸是汽轮机的机壳,隔板、喷嘴、转子等部件都安装在它的内部,形成一个严密的汽室,以防止高压蒸气外漏,在真空部分防止外部空气漏入,从而保证汽轮机高效安全工作。
汽缸分为上下两半,用螺栓连接为一体。
由于汽轮机的汽缸形状较为复杂,尺寸较大,为了节约材料,改善铸造性能和加工工艺性能,又把上下两半汽缸分成三段,即前汽缸、中汽缸、后汽缸,三者之间用螺栓连接成一体。
前轴承座与前汽缸用半圆法兰相连接。
在纵向和垂直方向都有定位的膨胀滑销,以保证轴承座在膨胀时中心不致变动。
如图1所示。
前轴承座支承在前座架上,它们之间设有纵向键,从而使前轴承座与前座架之间可以纵向自由膨胀。
如图2所示。
后汽缸与凝汽器直接相连,凝汽器由弹簧支架托于基础,汽轮机的热胀死点位于凝汽器的中心。
后轴承座与后汽缸铸成一体,其材料为HT-25-47-7,前汽缸与中汽缸接合后进行密封b=1~2 前座架上的纵向键焊,其材料为合金铸钢。

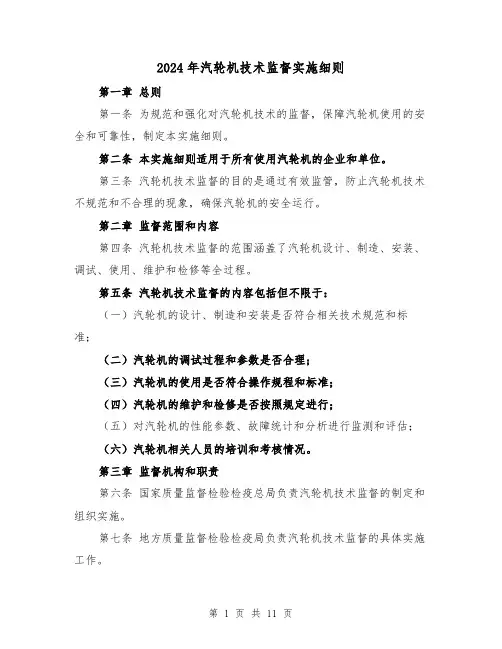

2024年汽轮机技术监督实施细则第一章总则第一条为规范和强化对汽轮机技术的监督,保障汽轮机使用的安全和可靠性,制定本实施细则。
第二条本实施细则适用于所有使用汽轮机的企业和单位。
第三条汽轮机技术监督的目的是通过有效监管,防止汽轮机技术不规范和不合理的现象,确保汽轮机的安全运行。
第二章监督范围和内容第四条汽轮机技术监督的范围涵盖了汽轮机设计、制造、安装、调试、使用、维护和检修等全过程。
第五条汽轮机技术监督的内容包括但不限于:(一)汽轮机的设计、制造和安装是否符合相关技术规范和标准;(二)汽轮机的调试过程和参数是否合理;(三)汽轮机的使用是否符合操作规程和标准;(四)汽轮机的维护和检修是否按照规定进行;(五)对汽轮机的性能参数、故障统计和分析进行监测和评估;(六)汽轮机相关人员的培训和考核情况。
第三章监督机构和职责第六条国家质量监督检验检疫总局负责汽轮机技术监督的制定和组织实施。
第七条地方质量监督检验检疫局负责汽轮机技术监督的具体实施工作。
第八条监督机构的职责包括但不限于:(一)开展对汽轮机制造企业的审核和评估;(二)对汽轮机使用单位进行定期检查和抽查;(三)组织开展汽轮机技术研究和标准制定工作;(四)接收和处理汽轮机事故的报告和调查。
第四章监督措施和要求第九条监督机构可以采取以下措施对汽轮机进行监督:(一)抽查和检验汽轮机产品的质量和性能;(二)对汽轮机使用情况进行现场调查和记录;(三)对汽轮机人员进行技术培训和考核。
第十条汽轮机制造企业应当符合以下要求:(一)制定、实施和维护相应的质量管理体系;(二)确保汽轮机产品的质量和性能符合相关技术规范和标准;(三)及时处置和反馈用户的投诉和建议。
第十一条汽轮机使用单位应当符合以下要求:(一)按照操作规程和标准进行汽轮机的使用和维护;(二)定期对汽轮机进行检查和维修,并建立相应的记录和档案;(三)及时报告和处理汽轮机的故障和事故。
第五章处罚和激励措施第十二条对违反本实施细则的汽轮机制造企业和使用单位,监督机构有权采取警告、罚款、责令停产停用等处罚措施。

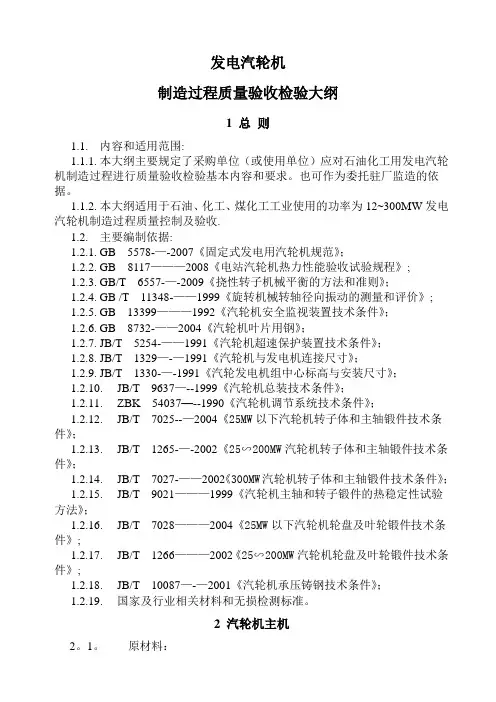

发电汽轮机制造过程质量验收检验大纲1 总则1.1.内容和适用范围:1.1.1.本大纲主要规定了采购单位(或使用单位)应对石油化工用发电汽轮机制造过程进行质量验收检验基本内容和要求。
也可作为委托驻厂监造的依据。
1.1.2.本大纲适用于石油、化工、煤化工工业使用的功率为12~300MW发电汽轮机制造过程质量控制及验收.1.2.主要编制依据:1.2.1.GB 5578-—-2007《固定式发电用汽轮机规范》;1.2.2.GB 8117———2008《电站汽轮机热力性能验收试验规程》;1.2.3.GB/T 6557-—-2009《挠性转子机械平衡的方法和准则》;1.2.4.GB /T 11348-——1999《旋转机械转轴径向振动的测量和评价》;1.2.5.GB 13399———1992《汽轮机安全监视装置技术条件》;1.2.6.GB 8732-——2004《汽轮机叶片用钢》;1.2.7.JB/T 5254-——1991《汽轮机超速保护装置技术条件》;1.2.8.JB/T 1329—-—1991《汽轮机与发电机连接尺寸》;1.2.9.JB/T 1330-—-1991《汽轮发电机组中心标高与安装尺寸》;1.2.10.JB/T 9637—--1999《汽轮机总装技术条件》;1.2.11.ZBK 54037—--1990《汽轮机调节系统技术条件》;1.2.12.JB/T 7025--—2004《25MW以下汽轮机转子体和主轴锻件技术条件》;1.2.13.JB/T 1265-—-2002《25∽200MW汽轮机转子体和主轴锻件技术条件》;1.2.14.JB/T 7027-——2002《300MW汽轮机转子体和主轴锻件技术条件》;1.2.15.JB/T 9021———1999《汽轮机主轴和转子锻件的热稳定性试验方法》;1.2.16.JB/T 7028———2004《25MW以下汽轮机轮盘及叶轮锻件技术条件》;1.2.17.JB/T 1266———2002《25∽200MW汽轮机轮盘及叶轮锻件技术条件》;1.2.18.JB/T 10087—-—2001《汽轮机承压铸钢技术条件》;1.2.19.国家及行业相关材料和无损检测标准。
机械制造行业产品质量检验规范一、前言高质量的产品是机械制造行业的基石,而产品质量的检验则是保证产品符合标准和客户需求的重要手段。
本文将就机械制造行业的产品质量检验规范展开讨论,包括检验流程、方法和标准等方面的要求。
二、检验前准备2.1 检验计划在进行产品质量检验前,需要制定详细的检验计划。
检验计划应包括检验范围、检验方法、检验设备和工具的准备等内容。
检验计划的制定应根据产品的特点和客户要求进行,并及时调整以适应实际情况。
2.2 检验设备和工具为了保证检验的准确性和可靠性,需要准备适当的检验设备和工具。
这些设备和工具应当符合相关的国家标准和规定,并经过定期的校准和维护。
在使用检验设备和工具前,应进行检查和确认其状态良好。
三、产品质量检验步骤3.1 外观检查外观检查是产品质量检验的第一步,通过对产品外观的检查可以初步判断产品是否存在明显的缺陷或损伤。
外观检查应包括产品的色泽、形状、尺寸、表面光洁度等方面的要求,并将检查结果记录在检验报告中。
3.2 尺寸检验尺寸检验是产品质量检验的关键环节之一,对产品的关键尺寸进行准确的测量和判定能够直接反映产品的质量水平。
尺寸检验应采用适当的测量工具和方法,比如卡尺、游标卡尺、坐标测量机等,并按照相关的国家标准和规定进行操作和记录。
3.3 功能性能检验功能性能检验是产品质量检验的核心内容,通过检测产品的功能性能能够评估产品是否能够满足客户的需求和使用要求。
功能性能检验应采用适当的测试方法和设备,比如负载试验台、运行试验台等,并按照相关的国家标准和规定进行操作和记录。
3.4 耐久性检验耐久性检验是对产品的使用寿命和耐用性进行评估的重要手段。
耐久性检验应采用适当的试验装置和方法,比如疲劳试验机、振动试验台等,并按照相关的国家标准和规定进行操作和记录。
3.5 环境适应性检验环境适应性检验是对产品在不同环境条件下的适应性进行评估的重要手段。
环境适应性检验应采用适当的试验方法和设备,比如恒温恒湿试验箱、盐雾试验箱等,并按照相关的国家标准和规定进行操作和记录。

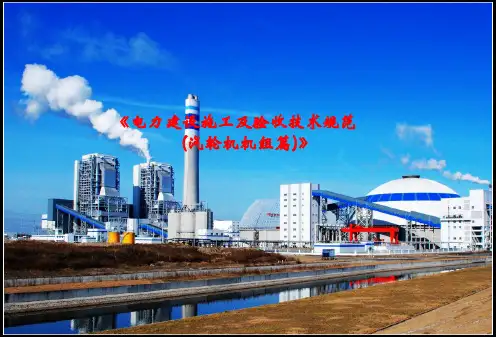

电力建设施工及验收技术规范汽轮机机组篇1总则1.1一般规定1.1.1本规范适用于单机容量为25~600MW,主蒸汽压力(表压)为3.4~16.7MPa(35~170kgf/cm2),主蒸汽温度为435~550℃的火力发电厂国产汽轮发电机组本体及附属设备的施工及验收工作。
对于大于或小于上述参数和容量设备,以及参数和容量类似的进口设备可参照使用。
1.1.2汽轮发电机组的施工及验收工作必须以经批准的设计和设备制造厂的技术文件为依据,如需修改设备或变更以上文件规定,必须具备一定的审批手续。
有关管道、焊接、保温、油漆、化学水处理设备、化学清洗、热工仪表及控制装置等部分的施工,应按本规范相应专业篇的规定执行。
发电厂土建工程除按国家有关建筑工程及验收规范的规定执行外,还应按本规范的《建筑工程篇》执行,在本篇中提出有关土建的特殊要求,应按本篇规定执行。
有关电气设备安装的要求应按国标《电气装置安装工程施工及验收规范》执行。
1.1.3汽轮机组安装工程除按本篇执行外,还应遵守国务院及有关部门颁发的现行安全技术、劳动保护、环境保护、防火等规程的有关规定(参见附录Q)。
1.1.4本篇所列各项施工技术要求和验收质量标准为基本要求。
不论国产或进口机组施工时,首先应按设备订货合同、技术协议的要求及制造厂的正式图纸规定执行,如合同协议及制造厂无明确规定或规定不全面时,按本篇规定执行。
1.2 设备器材1.2.1设备安装前的保管应按存放地区的自然情况、气候条件、周围环境和存放时间的长短,参照部颁的SDJ68-84《电力基本建设火电设备维护保管规程》和设备技术文件对设备存放的要求,做好保管工作,防止设备变形、变质、腐蚀、损伤和丢失。
1.2.2设备订货时应规定由厂家提供和随设备交付的技术文件,作为施工及质量检验的重要依据,主要文件如下:(1)设备供货清单及设备装箱单;(2)设备的安装、运行、维护说明书和技术文件;(3)设备出厂证件、检验试验记录及重大缺陷记录;(4)设备装配图和部件结构图;(5)主要零部件材料的材质性能证件;(6)全部随箱图纸资料。
汽轮机的制造装配要求说明书一、前言本说明书旨在对汽轮机的制造和装配过程进行详细阐述,以确保汽轮机在制造和装配过程中符合相关要求,保证其性能和质量达到标准。
在制造和装配过程中,所有涉及的工作人员都应仔细阅读和理解本说明书,并按照要求进行操作。
二、零部件制造要求1. 零部件的材料选择应符合汽轮机制造标准,并经过科学可靠的材料测试和验证,其质量必须达到或超过标准要求。
2. 零部件的加工和制造技术应先进可靠,操作人员需具备专业技能,且应按照标准规范进行制造。
3. 汽轮机的核心部件,如转子、叶片等,应经过精密加工和平衡处理,确保其质量和几何尺寸达到设计要求。
4. 所有零部件的装配尺寸和间隙应符合设计要求,在装配过程中,应避免过紧或过松的现象,以确保汽轮机的稳定运行。
三、装配要求1. 在开始装配之前,应清理和检查各个零部件,确保其无缺陷、无损坏,且符合质量要求,方可进行后续装配。
2. 在装配过程中,所有零部件必须严格按照设计要求和装配步骤进行装配,不能随意更改或省略步骤。
3. 在连接螺栓、螺母时,需按照规定的扭力进行拧紧,避免过紧或过松。
4. 润滑剂的使用应符合要求,应适量且均匀地涂抹在零部件表面,以减小摩擦和磨损。
5. 装配完成后,应进行必要的功能测试和性能验证,确保汽轮机的各项指标符合设计和制造要求。
四、工艺控制要求1. 制造和装配过程中,应严格按照相关标准和要求进行,确保每个步骤的可追溯性和可验证性。
2. 汽轮机制造过程中所涉及的工艺参数、工装和治具等应经过严格验证和校准,确保其准确性和可靠性。
3. 需要进行特殊工艺操作的步骤,应编制详细的操作规程和工序卡,并由专业人员进行指导和监督。
4. 在每个关键节点,应进行严格的质量检查和记录,确保制造和装配过程的稳定性和一致性。
五、安全要求1. 在制造和装配过程中,操作人员必须严格遵守安全操作规程,佩戴个人防护装备,确保人身安全。
2. 所有设备、工具和仪器必须经过检查和维护,确保其安全可靠的状态,避免发生事故。
汽轮机股份标准0-0001-7002-00 汽轮机及主要零部件质量检验通则2000年12月版1围本标准规定了汽轮机及主要零部件的关键特性(A级)和重要特性(B级)的检验标准。
本标准适用于生产制造过程中的质量检验控制。
2引用标准0-0001-2810-00 耐热紧固件技术条件0-0001-6340-00 工业汽轮机轴承合金浇铸层技术条件0-0001-6503-00 汽轮机铸钢件补焊技术条件0-0001-7201-00 水压试验标准0-0001-7202-00 煤油渗透试验方法0-0001-7203-00 工业汽轮机挠性转子高速动平衡0-0001-7205-00 工业汽轮机转子超速试验0-0001-7401-00 叶片力学性能试样0-0001-8004-00 汽轮机及主要零部件质量特性分级通则0-0001-8008-00 工业汽轮机清洁度标准0-0001-8021-00 工业汽轮机静子主要零部件加工装配技术条件0-0001-8022-00 工业汽轮机转子主要零部件加工装配技术条件0-0001-8023-00 工业汽轮机总装技术条件0-0001-8024-00 工业汽轮机调节系统主要零部件加工装配技术条件0-0001-9200-00 工业汽轮机转子和主轴用碳钢和合金钢锻件技术条件0-0001-9200-01 工业汽轮机转子体锻件订货技术条件0-0001-9201-00 工业汽轮机轮盘锻件订货技术条件0-0001-9202-00 调质正火齿轮轴.齿轮锻件技术条件0-0001-9202-01 渗碳、氮化齿轮轴.齿轮锻件技术条件0-0001-9300-00 工业汽轮机灰铸铁技术条件0-0001-9301-00 工业汽轮机重要球墨铸铁技术条件0-0001-9310-00 工业汽轮机耐热铸钢件技术条件0-1310-1109-00 联轴器加工工艺准则0-1313-4101-00 叶轮叶根槽加工质控点文件0-1313-4102-00 末叶片锁紧螺孔加工质控点文件0-1313-4300-00 动叶叶根圆弧加工质控点文件0-1313-4301-00 动叶叶根精铣质控点文件0-1313-4406-00 转子精车叶根槽质控点文件0-1313-0602-00 末叶片锁紧螺杆装配质控点文件GB/T223 钢铁及合金化学分析GB/T228 金属拉伸试验方法GB/T229 金属冲击试验方法GB/T230 金属洛氏硬度试验方法GB/T977 灰铸铁件机械性能试验方法GB/T1958 形位公差检测规定GB/T3177 光滑工件尺寸检验GB/T3323 钢溶化焊对接接头射线照相和质量分级GB/T4340 金属维氏硬度试验方法GB/T5677 铸钢件射线照相及底片等级分类方法GB/T6060.2 表面粗糙度比较样块机械加工表面GB/T7233 铸钢件超声探伤及质量评级方法GB/T10095 渐开线圆柱齿轮精度GB/T139242 渐开线圆柱齿轮精度检验规GB/T14023 钢铁及合金光电发射光谱分析方法通则GB/T15822 磁粉探伤方法/T1581 汽轮机转子、主轴锻件超声波探伤方法/T1582 汽轮机叶轮锻件超声波探伤方法/T7944 圆柱螺旋弹簧抽样检查/T6169 金属波纹管/T8468 锻钢件磁粉探伤方法/T9218 渗透探伤方法/T9628 汽轮机叶片磁粉探伤/T9630.1 汽轮机铸钢件的磁粉探伤及质量分级方法ZBK54033-89 汽轮机铣制叶片用金属材料技术条件3缩略语SVR 供应商的报告 (Sub-Vender's Report)Rec 有具体检查容的报告 (Record)Cer 确认性证件 (Certification 按EN10204-1991 d1 证书种类) 2.1 -见证文件(大工票)3.1B -验收检验合格证3.2 -检验报告PQR 过程质量记录 (Process Quality Record)W 见证点 (Witness Point)(需方或代理在合同中提出要求时,到现场进行监控的项目)4零部件的检验注: 检验项目栏A为关键特性,B为重要特性。
零件检验规章制度一、目的和范围为保证零件质量,提高产品合格率,制定零部件检验规章制度。
本规章制度适用于公司生产的各类零件的检验工作。
二、责任部门1. 质量检验部门负责制定和实施零部件检验规章制度。
2. 各生产车间负责按照规章制度进行零部件检验工作。
三、检验标准1. 零件检验标准应符合国家标准和公司要求。
2. 检验标准应详细明确,包括外观要求、尺寸精度、化学成分、物理性能等内容。
3. 若零件有特殊要求,应根据需求确定相应的检验标准。
四、检验程序1. 零部件检验应按照规章制度要求进行。
2. 检验员应经过专业培训,严格按照操作规程进行检验工作。
3. 检验程序包括:接收检验、过程检验、成品检验和装配检验等环节。
五、检验方法1. 检验方法应根据零部件的不同特点进行选择。
2. 检验方法包括目测检查、量具测量、影像测量、硬度检测等多种方法。
3. 若有需要,可采用无损检测等高级检验方法。
六、检验记录1. 检验员应认真填写检验记录,记录检验结果。
2. 检验记录应保存完整,有需要时可作为证据使用。
3. 检验记录应及时提交给相关部门,以备查阅。
七、质量问题处理1. 若零部件不符合检验标准,应立即停止使用,并及时通知相关部门。
2. 质量问题应及时查明原因,制定相应的改进措施。
3. 对于重大质量问题,应及时启动纠正和预防措施,确保不再出现同类问题。
八、后续处理1. 对于通过检验的零部件,应及时进行入库存放。
2. 对于不合格的零部件,应按照规章制度要求进行退货处理。
3. 检验员应及时清理工作场地,做好相关记录工作。
九、附则1. 该规章制度自发布之日起生效。
2. 对规章制度进行修改时,应经过相关部门审批。
3. 对规章制度的执行情况定期进行检查,确保质量管理工作的正常进行。
以上是零件检验规章制度的内容,希望全体员工认真执行,确保产品质量,提高公司的竞争力和信誉度。
2024年汽轮机技术监督实施细则第一章总则第一条为了保障汽轮机技术的安全稳定和高效运行,提高国内汽轮机技术水平,促进汽轮机相关产业的发展,根据国家相关法律、法规和政策,制定本实施细则。
第二条本实施细则适用于国内汽轮机的设计、制造、检验、安装、调试、维修和运行等环节。
第三条汽轮机技术监督工作主要由国家质量监督检验部门负责,各地区相关机构配合完成。
第四条汽轮机技术监督应遵循安全为重、质量为本、科技驱动、可持续发展的原则。
第五条汽轮机技术监督应注重创新,鼓励科技研发和技术创新,提高汽轮机的性能和效率。
第六条汽轮机技术监督应公开透明,加强监督信息的发布和沟通,提高社会公众对汽轮机的了解和认知。
第二章设计和制造阶段监督第七条在汽轮机的设计和制造阶段,应按照国家相关标准和规范进行监督检验。
设计单位和制造企业应提供相应的设计和制造文件,并真实记录和保存相关数据。
第八条汽轮机的设计和制造过程应遵循工艺规程,采用科学的质量控制手段,确保产品质量和技术指标的达标。
第九条在汽轮机的设计和制造阶段,应进行产品型式试验和工艺验收。
相关试验和验收结果应详细记录,并由监督检验机构进行评估和认证。
第十条汽轮机设计单位和制造企业应建立健全质量保证体系,完善内部管理,提高产品质量的稳定性和可靠性。
第三章安装和调试阶段监督第十一条在汽轮机的安装和调试阶段,应按照国家相关标准和规范进行监督检验。
安装单位应确保安装质量和安装进度的符合要求。
第十二条在汽轮机的安装和调试阶段,应进行相关试验和监测,确保汽轮机的安全运行。
安装单位应详细记录试验和监测结果,并报告给监督检验机构。
第十三条安装单位应建立健全安全管理制度,加强人员培训和交底,提高工作人员的安全意识和技能水平。
第十四条安装单位应组织相关人员进行现场监督,确保现场施工的安全和质量。
第四章维修和运行阶段监督第十五条在汽轮机的维修和运行阶段,应按照国家相关标准和规范进行监督检验。
运营单位应建立健全运营管理制度,加强对汽轮机的监测和维护。
杭州汽轮机股份有限公司标准
0-0001-7002-00 汽轮机及主要零部件质量检验通则2000年12月版
1范围
本标准规定了汽轮机及主要零部件的关键特性(A级)和重要特性(B级)
的检验标准。
本标准适用于生产制造过程中的质量检验控制。
2引用标准
0-0001-2810-00 耐热紧固件技术条件
0-0001-6340-00 工业汽轮机轴承合金浇铸层技术条件
0-0001-6503-00 汽轮机铸钢件补焊技术条件
0-0001-7201-00 水压试验标准
0-0001-7202-00 煤油渗透试验方法
0-0001-7203-00 工业汽轮机挠性转子高速动平衡
0-0001-7205-00 工业汽轮机转子超速试验
0-0001-7401-00 叶片力学性能试样
0-0001-8004-00 汽轮机及主要零部件质量特性分级通则
0-0001-8008-00 工业汽轮机清洁度标准
0-0001-8021-00 工业汽轮机静子主要零部件加工装配技术条件
0-0001-8022-00 工业汽轮机转子主要零部件加工装配技术条件
0-0001-8023-00 工业汽轮机总装技术条件
0-0001-8024-00 工业汽轮机调节系统主要零部件加工装配技术条件
0-0001-9200-00 工业汽轮机转子和主轴用碳钢和合金钢锻件技术条件
0-0001-9200-01 工业汽轮机转子体锻件订货技术条件
0-0001-9201-00 工业汽轮机轮盘锻件订货技术条件
0-0001-9202-00 调质正火齿轮轴.齿轮锻件技术条件
0-0001-9202-01 渗碳、氮化齿轮轴.齿轮锻件技术条件
0-0001-9300-00 工业汽轮机灰铸铁技术条件
0-0001-9301-00 工业汽轮机重要球墨铸铁技术条件
0-0001-9310-00 工业汽轮机耐热铸钢件技术条件
0-1310-1109-00 联轴器加工工艺准则
0-1313-4101-00 叶轮叶根槽加工质控点文件
0-1313-4102-00 末叶片锁紧螺孔加工质控点文件
0-1313-4300-00 动叶叶根圆弧加工质控点文件
0-1313-4301-00 动叶叶根精铣质控点文件
0-1313-4406-00 转子精车叶根槽质控点文件
0-1313-0602-00 末叶片锁紧螺杆装配质控点文件
GB/T223 钢铁及合金化学分析
GB/T228 金属拉伸试验方法
GB/T229 金属冲击试验方法
GB/T230 金属洛氏硬度试验方法
GB/T977 灰铸铁件机械性能试验方法
GB/T1958 形位公差检测规定
GB/T3177 光滑工件尺寸检验
GB/T3323 钢溶化焊对接接头射线照相和质量分级
GB/T4340 金属维氏硬度试验方法
GB/T5677 铸钢件射线照相及底片等级分类方法
GB/T6060.2 表面粗糙度比较样块机械加工表面
GB/T7233 铸钢件超声探伤及质量评级方法
GB/T10095 渐开线圆柱齿轮精度
GB/T139242 渐开线圆柱齿轮精度检验规范
GB/T14023 钢铁及合金光电发射光谱分析方法通则
GB/T15822 磁粉探伤方法
JB/T1581 汽轮机转子、主轴锻件超声波探伤方法
JB/T1582 汽轮机叶轮锻件超声波探伤方法
JB/T7944 圆柱螺旋弹簧抽样检查
JB/T6169 金属波纹管
JB/T8468 锻钢件磁粉探伤方法
JB/T9218 渗透探伤方法
JB/T9628 汽轮机叶片磁粉探伤
JB/T9630.1 汽轮机铸钢件的磁粉探伤及质量分级方法
ZBK54033-89 汽轮机铣制叶片用金属材料技术条件
3缩略语
SVR 供应商的报告 (Sub-Vender's Report)
Rec 有具体检查内容的报告 (Record)
Cer 确认性证件 (Certification 按EN10204-1991 d1 证书种类) 2.1 -见证文件(大工票)
3.1B -验收检验合格证
3.2 -检验报告
PQR 过程质量记录 (Process Quality Record)
W 见证点 (Witness Point)
(需方或代理在合同中提出要求时,到现场进行监控的项目)
4零部件的检验
注: 检验项目栏内A为关键特性,B为重要特性。
4.4 装配
附加说明:
本标准由工艺处提出.
本标准由王为民起草, 陈卫校对. 本标准由严建华主审.。
