《汽车转向形式制动系统检测与修复》任务工单
汽车行驶转向制动系统的检修学习工作单学习领域：汽车行驶转向制动系统的检修子学习领域：汽车行驶系异常的检修学习情境车轮摆振及不平衡的检测与修复姓名成绩专业汽检日期一、对照教材掌握以下应知应会的知识1、指出下图中各部分的功能及装配关系。
2、指出下图中各部分的名称及功用3、熟悉各部分的名称，掌握各部分的作用4、什么是四轮定位？包括哪些内容？5、如何使用四轮定位仪进行检测？6、车轮摆振的可能原因有哪些？左纵右纵保险发动机 后悬支发动机后悬后簧支架汽车行驶转向制动系统的检修学习工作单学习领域：汽车行驶转向制动系统的检修子学习领域：汽车行驶系异常的检修学习情境：轮胎磨损及气压异常的故障检测与修复姓名成绩专业汽检日期一、掌握以下应知应会的知识1、充气轮胎的组成1232、熟悉各部分的名称，掌握各部分的作用3、轮胎的种类有哪些？各有什么特点？垫内外汽车行驶转向制动系统的检修学习工作单学习领域：汽车行驶转向制动系统的检修子学习领域：汽车行驶系异常的检修学习情境：悬架系统异常的故障检测与修复姓名成绩专业汽检日期一、对照教材掌握以下应知应会的知识1、指出下图中各部分的功能及装配关系。
2、指出下图中各部分的名称及功用3、根据下图说明双向桶式减振器的工作过程和原理4、独立悬架包括哪几种？各有什么特点？5、如何检测减振器的工作性能？6、汽车异常颠簸的主要原因是什么？如何排除？汽车行驶转向制动系统的检修学习工作单学习领域：汽车行驶转向制动系统的检修子学习领域：汽车转向系工作异常的检修学习情境汽车转向沉重的故障检测与修复姓名成绩专业汽检日期一、对照教材掌握以下应知应会的知识1、熟悉下图中各部分的功能及装配关系。
2、填写出下图中各部分的名称并说明其功用3、熟悉并掌握循环球式转向器的构造和工作原理4、熟悉齿轮齿条式转向器的各部分的名称，掌握各部分的作用5、如何对转向器进行调整？汽车行驶转向制动系统的检修学习工作单学习领域：汽车行驶转向制动系统的检修子学习领域：汽车转向系异常的检修学习情境转向不灵敏的故障检修姓名成绩专业汽检日期一、对照教材掌握以下应知应会的知识1、指出下图中各部分的功能及装配关系。
职业课件 汽车行驶转向与制动系统检修 任务2 汽车转向系统检修 单元2 液压助力转向系统检修
为什么滤芯堵塞会产生如此大的噪声呢？液压油脏污会使滤芯 堵塞，滤芯堵塞之后，会使滤芯内外两侧压差过大，因此会使 油面处于不稳定状态。在油面变化的情况下，由于内侧处于过 大负值，很容易就会使空气混入进油管，传至泵内受到挤压而 产生气动噪声。
排除方法：更换一个转向助力泵滤芯，并对转向液压系统进行彻底
清洗，换上纯净的标准液压油，试车发现故障彻底排除。
2．转向盘回位检查 检查时，一面行驶一面察看下列各项：
1) 缓慢或迅速转动转向盘，检查两种情况下的 转向盘操纵力有无明显的差别，并检查转向盘 能否回到中间位置。
2) 使汽车以约的速度行驶，将转向盘顺时针或 逆时针转动90º，然后放开手1~2S，如果转向 盘能自动回转70º以上，说明工作正常，否则应 查明故障原因并予以排除。
一辆１９９７年产上海桑塔纳ＧＬｉ轿车，累 计行驶１２．２万 ｋｍ，发动机在怠速运转时，转 向助力泵发出“嗡嗡”响声，当左右转动转向盘时 异响加重。该车在１个月内更换了２个转向助力泵， 换上第１个转向助力泵时使用了约２０天噪声便出 现，第２个则只用了７天同样的问题便又出现。据 维修技术人员介绍，他们进货渠道正规，此配件已 售出多台，均未出现过类似问题。
5.滑阀式液压动力转向的工作原理
A）汽车直线行驶时
汽车直线行驶时，滑阀在复位弹簧的作用下保持在 中间位置。转向控制阀内各环槽相通，自油泵输送 出来的油液进入阀体环槽之后，经环槽分别流入动 力缸的R腔和L腔，同时又经环槽进入回油管道流回 油罐。这时，滑阀与阀体各环槽槽肩之间的间隙大 小相等，油路畅通，动力缸因左右腔油压相等而不
知识准备：
对于转向系来说，最主要的要求是转向 的灵敏性和操纵的轻便性。高的转向灵敏性， 要求转向器具有小的传动比；好的操纵轻便 性，则要求转向器具有大的传动比。
排除方法：更换一个转向助力泵滤芯，并对转向液压系统进行彻底
清洗，换上纯净的标准液压油，试车发现故障彻底排除。
2．转向盘回位检查 检查时，一面行驶一面察看下列各项：
1) 缓慢或迅速转动转向盘，检查两种情况下的 转向盘操纵力有无明显的差别，并检查转向盘 能否回到中间位置。
2) 使汽车以约的速度行驶，将转向盘顺时针或 逆时针转动90º，然后放开手1~2S，如果转向 盘能自动回转70º以上，说明工作正常，否则应 查明故障原因并予以排除。
一辆１９９７年产上海桑塔纳ＧＬｉ轿车，累 计行驶１２．２万 ｋｍ，发动机在怠速运转时，转 向助力泵发出“嗡嗡”响声，当左右转动转向盘时 异响加重。该车在１个月内更换了２个转向助力泵， 换上第１个转向助力泵时使用了约２０天噪声便出 现，第２个则只用了７天同样的问题便又出现。据 维修技术人员介绍，他们进货渠道正规，此配件已 售出多台，均未出现过类似问题。
5.滑阀式液压动力转向的工作原理
A）汽车直线行驶时
汽车直线行驶时，滑阀在复位弹簧的作用下保持在 中间位置。转向控制阀内各环槽相通，自油泵输送 出来的油液进入阀体环槽之后，经环槽分别流入动 力缸的R腔和L腔，同时又经环槽进入回油管道流回 油罐。这时，滑阀与阀体各环槽槽肩之间的间隙大 小相等，油路畅通，动力缸因左右腔油压相等而不
知识准备：
对于转向系来说，最主要的要求是转向 的灵敏性和操纵的轻便性。高的转向灵敏性， 要求转向器具有小的传动比；好的操纵轻便 性，则要求转向器具有大的传动比。
25157 汽车行驶 转向与制动系统检修——任务工单 学习工作页 考核评价
学习情境一任务一任务工单1.知识准备（1）行驶系的功用（2）车架的功用（3）车架的分类2.技能准备（1）车架的外观检查（2）车架的检测方法3.故障原因分析4.检修方案5.实施排除(1)看图简述操作工艺汽车车底的检查项目很多，这里我们重点来看车架，车架的作用是支撑连接汽车的各零部件，并承受来自内外的各种力及力矩，副车架一般用于支撑发动机或变速器并安装前摆臂和稳定杆等。
车架部分损坏会给汽车的舒适性、操纵稳定性及安全性能带来很大影响，因此我们要学会车架部分的外观检查方法和尺寸的测量方法。
轮毂轴承状况的检查车架变形的检验(2) 车架损伤的检查方法：操作项目需要用到的工具与材料备注敲击探伤用探伤粉探伤仪器探伤（3）操作方法与步骤：（4）检查结果记录写出车架与车桥的检查情况：序号车型故障现象异常（故障）部位修复措施1 北京SONATA2 上海SANTANA3 富康988（5）对检查结果进行分析：（6）诊断与排除方法：6.原因分析7.结果评估●考核评价●教师点评：学习工作页情境一汽车行驶系统检修姓名日期任务一车桥与车架检修班级组别1.汽车车架、车桥功用和分类？1、车架：整车的基体。
它的功用是2、车桥：通过弹性元件与车架相连。
按功用不同它又分为、、和。
4,5车轮：支承前后桥，将驱动力传给地面，或将地面力传给车桥；并减少冲击振动；3,6车桥：驱动桥、从动桥、转向桥、转向驱动桥。
2,7悬架：车桥与车架的弹性连接部分，减少不平路面对车身的冲击和振动1车架：全车装配基体，将汽车的各相关总成连接成一整体2.汽车车桥由那些部分组成？3.根据所学的知识将下图中轮胎的标识填写完整？1、2、3、4 5、6、8、9、10、任务二任务工单1.知识准备（1）、车轮总成的组成（2）、轮胎的的组成及分类（3）、轮胎的异常磨损2.技能准备（1）、轮胎的日常维护（2）、轮胎的检测3.故障原因分析4.检修方案5.实施排除(1)看图简述操作工艺厂家一般推荐8000～10000km应将轮胎换位一次。
汽车行驶、转向与制动系统检修.第一版.电子教案
教 案
学年第学期
课程汽车行驶、转向与制动系统检修
计划学时80学时
授课专业
授课班级
主讲教师
教学部
教研组
年月日
学校名称
首页
教材分析（根据不同单元教学内容，开课前进行简析）
《汽车行驶、转向与制动系统检修》根据职业教育理实一体化课程改革思想编写，强调以实践为主，理论为辅。筛选典型的工作任务，以贴近生产实际的案例设计课程内容，让学生在实践中掌握解决问题的方法和技能。
汽车制动系统是指为了在技术上保证汽车的安全行驶、提高汽车的平均速度等原因而在汽车上安装的制动机构。
本项目主要是对制动系统主要部件的检修作业，使学生深入认识制动系统的组成结构及工作原理，进一步掌握制动系统检修的基本方法。
本教材主要供职业学校汽车运用与维修等专业教学使用，还可以作为汽车维修人员和汽车技术爱好者自学用书。
教师对教材的把握情况应该是教师教学后反思的重点内容之一。教材的重点内容安排是否恰当，是否契合学生将来的工作任务，基本知识的学习方式是否多元化（自主学习、合作学习、探究学习等），教学时间安排是否合理，教学难点的确定是否准确，教学难点的突破是否发挥了学生的主体性，教学资源的开发是否与教学难点的突破相结合。
项目二转向系统检修
汽车上用来改变行驶方向的机构称为转向系统。转向系统不仅使汽车按驾驶员控制的方向行驶，还可以克服由于路面侧向干扰力使车轮产生的转向作用，恢复汽车的行驶方向。
本任务主要是对转向系统主要部件的检修作业，深层认识转向系统的组成结构及工作原理，进一步掌握转向系统检修的基本方法。
项目三制动系统检修
教案首页
单元/章节名称
项目一 行驶系统检修
学习任务1 检查轮胎及进行轮胎换位学时4Fra bibliotek学期总课次
学年第学期
课程汽车行驶、转向与制动系统检修
计划学时80学时
授课专业
授课班级
主讲教师
教学部
教研组
年月日
学校名称
首页
教材分析（根据不同单元教学内容，开课前进行简析）
《汽车行驶、转向与制动系统检修》根据职业教育理实一体化课程改革思想编写，强调以实践为主，理论为辅。筛选典型的工作任务，以贴近生产实际的案例设计课程内容，让学生在实践中掌握解决问题的方法和技能。
汽车制动系统是指为了在技术上保证汽车的安全行驶、提高汽车的平均速度等原因而在汽车上安装的制动机构。
本项目主要是对制动系统主要部件的检修作业，使学生深入认识制动系统的组成结构及工作原理，进一步掌握制动系统检修的基本方法。
本教材主要供职业学校汽车运用与维修等专业教学使用，还可以作为汽车维修人员和汽车技术爱好者自学用书。
教师对教材的把握情况应该是教师教学后反思的重点内容之一。教材的重点内容安排是否恰当，是否契合学生将来的工作任务，基本知识的学习方式是否多元化（自主学习、合作学习、探究学习等），教学时间安排是否合理，教学难点的确定是否准确，教学难点的突破是否发挥了学生的主体性，教学资源的开发是否与教学难点的突破相结合。
项目二转向系统检修
汽车上用来改变行驶方向的机构称为转向系统。转向系统不仅使汽车按驾驶员控制的方向行驶，还可以克服由于路面侧向干扰力使车轮产生的转向作用，恢复汽车的行驶方向。
本任务主要是对转向系统主要部件的检修作业，深层认识转向系统的组成结构及工作原理，进一步掌握转向系统检修的基本方法。
项目三制动系统检修
教案首页
单元/章节名称
项目一 行驶系统检修
学习任务1 检查轮胎及进行轮胎换位学时4Fra bibliotek学期总课次
汽车行驶、转向与制动系统检修任务1.3车轮定位与调整
为了防止高速行车出现“激转”及自动转向现象，在结构设 计上应确保汽车具有不足转向特性。汽车后轮具有一定程度的 外倾角和前束，可提高行驶的稳定性。 • 后轮外倾角 为了对载荷进行补偿，采用独立后悬架-的大多数车辆常带 有一个较小的正后轮外倾角。 • 后轮前束 前驱汽车：前驱动轮宜前束，后从动轮宜负前束 后驱汽车：前轮宜负前束，后驱动轮宜前束。
技能准备：
1.轮胎的气压检测
充气轮胎按胎内空气压力大小可分为高压胎，低压胎和超低压胎 三种。高压胎（气压0.49～0.69MPa），低压胎（气压0.147～ 0.49MPa），超低压胎 气压0.147Mpa以下）。
技能准备：
2.管钳的使用
学会使用管钳调整车轮前束
• 3.四轮定位仪的使用
熟悉四轮定位仪的电脑界面 在定位仪的监测下对车轮的定位尺寸进行调整
一、故障分析
案例分析：
由车主提供的信息，并有针 对性的试车，发现车速到 80km/h以上稳定性变差。停下 来观察轮胎有明显磨损的痕迹 、据分析该情况是在更换车轮 轴承时使车轮定位参数发生了 变化所致。
二、故障诊断
1、亲自试车发现故障现象正如车主所说。 2、对前轮车轮螺栓按规定力矩进行紧固。 3、将车辆开到举升机上并举起检查前桥，摆臂拉杆球 头和转向节均正常，无变形和断裂痕迹。
总结启示：
1)测量前束选择的位置和方法不当，没能按说明书要求的测量地方 和方法进行。 2)测量前束时没能根据使用中已变化了的外倾角来取前束值，而是 硬性选取厂方规定值，造成前束不能抵消外倾带来的不利。 3)横拉杆的长度调整不当，人为造成差值。 4)横拉杆两端 (或与独立悬架配用的转向传动机构中的左、右转向 横拉杆)的球头、球碗松动或安装松动，造成测量上的不准。 5)转向节臂与转向节安装松动 使前束值测量中或测量后有变化。
技能准备：
1.轮胎的气压检测
充气轮胎按胎内空气压力大小可分为高压胎，低压胎和超低压胎 三种。高压胎（气压0.49～0.69MPa），低压胎（气压0.147～ 0.49MPa），超低压胎 气压0.147Mpa以下）。
技能准备：
2.管钳的使用
学会使用管钳调整车轮前束
• 3.四轮定位仪的使用
熟悉四轮定位仪的电脑界面 在定位仪的监测下对车轮的定位尺寸进行调整
一、故障分析
案例分析：
由车主提供的信息，并有针 对性的试车，发现车速到 80km/h以上稳定性变差。停下 来观察轮胎有明显磨损的痕迹 、据分析该情况是在更换车轮 轴承时使车轮定位参数发生了 变化所致。
二、故障诊断
1、亲自试车发现故障现象正如车主所说。 2、对前轮车轮螺栓按规定力矩进行紧固。 3、将车辆开到举升机上并举起检查前桥，摆臂拉杆球 头和转向节均正常，无变形和断裂痕迹。
总结启示：
1)测量前束选择的位置和方法不当，没能按说明书要求的测量地方 和方法进行。 2)测量前束时没能根据使用中已变化了的外倾角来取前束值，而是 硬性选取厂方规定值，造成前束不能抵消外倾带来的不利。 3)横拉杆的长度调整不当，人为造成差值。 4)横拉杆两端 (或与独立悬架配用的转向传动机构中的左、右转向 横拉杆)的球头、球碗松动或安装松动，造成测量上的不准。 5)转向节臂与转向节安装松动 使前束值测量中或测量后有变化。

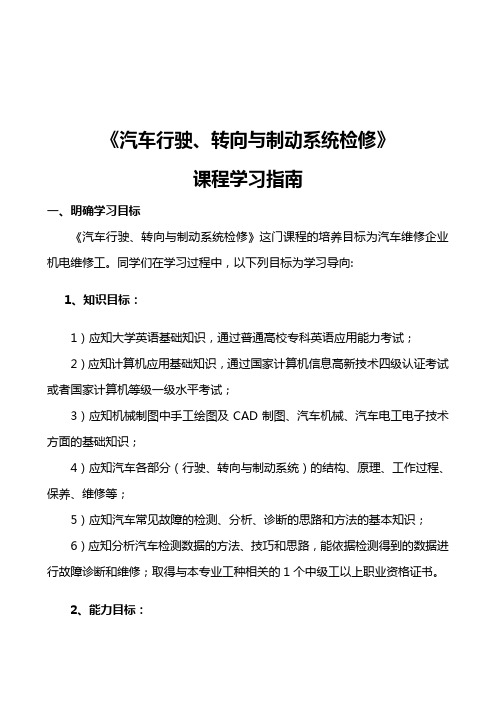

《汽车行驶、转向与制动系统检修》学习指南
《汽车行驶、转向与制动系统检修》课程学习指南一、明确学习目标《汽车行驶、转向与制动系统检修》这门课程的培养目标为汽车维修企业机电维修工。
同学们在学习过程中，以下列目标为学习导向:1、知识目标：1）应知大学英语基础知识，通过普通高校专科英语应用能力考试；2）应知计算机应用基础知识，通过国家计算机信息高新技术四级认证考试或者国家计算机等级一级水平考试；3）应知机械制图中手工绘图及CAD制图、汽车机械、汽车电工电子技术方面的基础知识；4）应知汽车各部分（行驶、转向与制动系统）的结构、原理、工作过程、保养、维修等；5）应知汽车常见故障的检测、分析、诊断的思路和方法的基本知识；6）应知分析汽车检测数据的方法、技巧和思路，能依据检测得到的数据进行故障诊断和维修；取得与本专业工种相关的1个中级工以上职业资格证书。
2、能力目标：1）具有一定的社会活动和市场适应能力；2）具备计算机应用及相关软件使用的能力；3）具备汽车驾驶的能力；4）具备汽车维修的基本能力；5）具备知识更新与新知识自学的能力；6）具备使用现代化汽车检测设备和仪器的能力；7）具备运用汽车检测数据进行分析、诊断故障和维修的能力。
3、素质目标：1）具有良好的思想品德、行为规范、遵纪守法意识和职业道德；2）具有良好的文化素养、诚信品质、敬业精神、责任意识和身体、心理素质；3）具有为祖国富强、民族振兴、国家汽车工业发展而奋斗的吃苦耐劳的精神；4）具有勇于创新、艰苦创业、乐于奉献和爱岗敬业的精神。
5）具有较强的口头与书面表达能力、人际沟通能力；6）具有一定团队协作精神；7）具有良好的人文素养、身体素质、心理素质和克服困难的能力；8）能与客户建立良好、持久的关系。
二、了解学习内容学习内容与要求三、熟悉学习路径与方法《汽车行驶、转向与制动系统检修》是一门基于工作过程的课程，简单来说，这门课程将没有以往其它课程的章节，反之，每一章都是以一个学习情境的方式呈现。
每一个学习任务实际上就是维修实际工作过程中所要经历的一个工作任务，我们将以完成任务的方式来完成课程的学习。
汽车行驶转向制动系统检修.
悬架：独立式悬架、非独立式悬架 承载式和非承载式车身： 部分轿车和一些大型客车取消了车架，而以车身兼起车架的 作用，即将所有部件固定在车身上，所有的力也由车身来承 受。这种车身称为承载式车身。
汽车行驶转向制动系统检修
转向桥
安装转向轮的车桥叫转向桥。现代汽车一般都是前桥转Байду номын сангаас， 也有少数是多桥转向的。 一、结构、组成 主要由前梁（前轴）、转向节、主销和轮毂等四部分组成。
汽车行驶转向制动系统检修
五、车轮定位检查和调整 以桑塔纳2000为例说明。 1. 检查准备 (1)汽车停放水平场地或专用检测台上，车轮在直线行驶 位置且无负载。 (2)轮胎气压符合规定。 (3)车轮平衡，悬架活动自如。 (4)转向系调整正确。 (5)悬架弹簧无过大的间隙和损坏。
汽车行驶转向制动系统检修
汽车行驶转向制动系统检修
三、车轮外倾：车轮向外倾斜一个角度（α ）。 • 作用：
– 减少轮胎的偏磨损，使磨损均匀。 – 减少轮毂外轴承的负荷。
• 原理： • 形成：转向节轴颈外端向下倾斜。 ※非独立悬架不可调。
汽车行驶转向制动系统检修
四、前束：前轮前端向内收束，A-B为前束值。 • 作用：减少轮胎的偏磨损。 • 调整：改变横拉杆的长度。
2. 转向节的检修 1) 隐伤的检验 转向节的油封轴颈处，因其断面的急剧变化，应力集 中，是一个典型的危险断面，容易产生疲劳裂纹，以 致造成转向节轴疲劳断裂酿成重大的交通事故。因此， 二级维护和修理时必须对转向节轴进行隐伤检验，一 旦发现疲劳裂纹，只能更换，不许焊修。
汽车行驶转向制动系统检修
转向驱动桥
1. 转向驱动桥的基本组成
汽车行驶转向制动系统检修
2. 结构特点 • 半轴分为内、外半轴。 • 主销分为上、下两段。 • 转向节轴颈中空。
汽车行驶转向制动系统检修
转向桥
安装转向轮的车桥叫转向桥。现代汽车一般都是前桥转Байду номын сангаас， 也有少数是多桥转向的。 一、结构、组成 主要由前梁（前轴）、转向节、主销和轮毂等四部分组成。
汽车行驶转向制动系统检修
五、车轮定位检查和调整 以桑塔纳2000为例说明。 1. 检查准备 (1)汽车停放水平场地或专用检测台上，车轮在直线行驶 位置且无负载。 (2)轮胎气压符合规定。 (3)车轮平衡，悬架活动自如。 (4)转向系调整正确。 (5)悬架弹簧无过大的间隙和损坏。
汽车行驶转向制动系统检修
汽车行驶转向制动系统检修
三、车轮外倾：车轮向外倾斜一个角度（α ）。 • 作用：
– 减少轮胎的偏磨损，使磨损均匀。 – 减少轮毂外轴承的负荷。
• 原理： • 形成：转向节轴颈外端向下倾斜。 ※非独立悬架不可调。
汽车行驶转向制动系统检修
四、前束：前轮前端向内收束，A-B为前束值。 • 作用：减少轮胎的偏磨损。 • 调整：改变横拉杆的长度。
2. 转向节的检修 1) 隐伤的检验 转向节的油封轴颈处，因其断面的急剧变化，应力集 中，是一个典型的危险断面，容易产生疲劳裂纹，以 致造成转向节轴疲劳断裂酿成重大的交通事故。因此， 二级维护和修理时必须对转向节轴进行隐伤检验，一 旦发现疲劳裂纹，只能更换，不许焊修。
汽车行驶转向制动系统检修
转向驱动桥
1. 转向驱动桥的基本组成
汽车行驶转向制动系统检修
2. 结构特点 • 半轴分为内、外半轴。 • 主销分为上、下两段。 • 转向节轴颈中空。
汽车行驶、转向与制动系统检修-行驶系统检修
汽车行驶、转向 与制动系统检修
时间：XX年XX月
目录
项目一 行驶系统检修 项目二 转向系统检修 项目三 制动系统检修
项目一 行驶系统检修
学习任务1 检查轮胎及进行轮胎换位 检查车轮动平衡
学习任务2 学习任务3 检查悬架系统
四轮定位 学习任务4
学习任务1 检查轮胎及进行轮胎换位
项目导入
汽车底盘行驶系统是将 汽车总成和零部件构成一 个整体、形成汽车驱动力、 保证汽车平顺行驶的主要 系统，其主要总成和零部 件的技术状况会直接影响 车辆的正常行驶。
学习任务1 检查轮胎及进行轮胎换位
知识准备
（二） 轮胎类型 （4） 轮胎按胎体帘线排列的方向不同，分为普通斜交轮胎、带束斜交轮胎和 子午线轮胎。 （三） 子午线轮胎结构
丰田卡罗拉轿车采用的是子午线轮胎，其结构主要由帘布层、带束层、胎 冠、胎肩、胎侧和胎圈组成，并以带束层箍紧胎体。 （四） 轮胎规格标记方法
学习任务1 检查轮胎及进行轮胎换位
（二） 技能评价
任务评价
学习任务2 检查车轮动平衡
任务目标
描述车轮静不平衡的实质、车轮动不平衡的实质。 概述车轮动不平衡的原因、危害。 描述车轮平衡机分类。 掌握检查车轮动平衡作业的方法与技能，并能熟练地操作。
学习重点
检查车轮动平衡作业的方法与技能。
学习任务2 检查车轮动平衡
汽车转弯行驶时产生平衡离心力的侧抗力，在保证汽车正常转向行驶的同时， 通过车轮产生的自动回正力矩使汽车保持直线行驶；承担越障和起到提高通过性的 作用。
学习任务1 检查轮胎及进行轮胎换位
知识准备
（二） 轮胎类型 （1） 汽车轮胎按胎体结构不同，可分为充气轮胎和实心轮胎。现在汽车绝大 多数采用充气轮胎。按胎内空气压力的高低，充气轮胎可分为高压胎、低压胎 和超低压胎三类。 （2） 轮胎按照胎面花纹不同，可分为普通花纹轮胎、越野花纹轮胎和混合花 纹轮胎。 （3） 轮胎按照结构不同，可分为有内胎轮胎和无内胎轮胎两种。
时间：XX年XX月
目录
项目一 行驶系统检修 项目二 转向系统检修 项目三 制动系统检修
项目一 行驶系统检修
学习任务1 检查轮胎及进行轮胎换位 检查车轮动平衡
学习任务2 学习任务3 检查悬架系统
四轮定位 学习任务4
学习任务1 检查轮胎及进行轮胎换位
项目导入
汽车底盘行驶系统是将 汽车总成和零部件构成一 个整体、形成汽车驱动力、 保证汽车平顺行驶的主要 系统，其主要总成和零部 件的技术状况会直接影响 车辆的正常行驶。
学习任务1 检查轮胎及进行轮胎换位
知识准备
（二） 轮胎类型 （4） 轮胎按胎体帘线排列的方向不同，分为普通斜交轮胎、带束斜交轮胎和 子午线轮胎。 （三） 子午线轮胎结构
丰田卡罗拉轿车采用的是子午线轮胎，其结构主要由帘布层、带束层、胎 冠、胎肩、胎侧和胎圈组成，并以带束层箍紧胎体。 （四） 轮胎规格标记方法
学习任务1 检查轮胎及进行轮胎换位
（二） 技能评价
任务评价
学习任务2 检查车轮动平衡
任务目标
描述车轮静不平衡的实质、车轮动不平衡的实质。 概述车轮动不平衡的原因、危害。 描述车轮平衡机分类。 掌握检查车轮动平衡作业的方法与技能，并能熟练地操作。
学习重点
检查车轮动平衡作业的方法与技能。
学习任务2 检查车轮动平衡
汽车转弯行驶时产生平衡离心力的侧抗力，在保证汽车正常转向行驶的同时， 通过车轮产生的自动回正力矩使汽车保持直线行驶；承担越障和起到提高通过性的 作用。
学习任务1 检查轮胎及进行轮胎换位
知识准备
（二） 轮胎类型 （1） 汽车轮胎按胎体结构不同，可分为充气轮胎和实心轮胎。现在汽车绝大 多数采用充气轮胎。按胎内空气压力的高低，充气轮胎可分为高压胎、低压胎 和超低压胎三类。 （2） 轮胎按照胎面花纹不同，可分为普通花纹轮胎、越野花纹轮胎和混合花 纹轮胎。 （3） 轮胎按照结构不同，可分为有内胎轮胎和无内胎轮胎两种。
汽车转向行驶制动拆装与检修工作页
汽车转向行驶制动系统的组成和功能
组成：转向系统、行驶系统和制动系统 功能：实现汽车的方向控制、行驶控制和停车控制，保障行车安全
汽车转向行驶制动系统的工作原理
汽车转向行驶制动系统的工作原理是 利用液压或气压将驾驶员的操作转化 为对车轮的转向力或制动力，实现车 辆的转向和制动。
气压转向系统由空气压缩机、储气罐、 控制阀和转向器组成，通过空气压缩 机产生的压缩空气使转向器工作，实 现车辆的转向。
汽车转向行驶制动常见 故障及排除方法
转向机构常见故障及排除方法
转向沉重：检查转向器、转向泵控制阀、油杯滤网、转向油，并清洁溢流阀 左、右转向轻重不同：检查分流阀，若故障则更换 转向时有噪声：检查转向横拉杆、转向球头、脚垫等部件，若有损坏则更换 方向自动回位不良：检查转向机械部分和转向油等，若有故障则更换相关部件
在进行汽车转向行 驶制动系统的维护 和保养时，应定期 检查制动液的液位 和质量，以确保制 动系统的正常工作 和延长制动系统的 使用寿命。
感谢您的耐心观看
汇报人：XX
添加标题
添加标题
添加标题
添加标题
液压转向系统由转向泵、油管、控制 阀和转向器组成，通过油泵产生的压 力使油液通过控制阀进入转向器，实 现车辆的转向。
制动系统由制动器、制动油管、制动 踏板和制动器控制单元组成，通过制 动踏板产生的压力使制动油液通过制 动油管进入制动器，实现车辆的制动。
汽车转向行驶制动系统的重要性
拆下方向盘和转向管柱。
拆下转向横拉杆和固定螺栓。
拆下转向节和稳定杆连接杆。
拆下制动油管和制动踏板。
制动系统的拆装
准备工具和资料
确认汽车停放安全
拆卸轮胎
拆卸制动系统相关部件
汽车转向行驶制动拆装与检修工作页#精选.
情景1 转向系统故障诊断与维修项目1 拆检转向操纵机构姓名班级学号组别日期成绩任务1 拆卸转向操纵机构学习目标能够通过拆装掌握转向操纵机构各零部件组成、功能及连接关系；能够对转向操纵机构进行故障诊断并做出维修计划；能够对整体维修工作进行归纳、总结。
设备、工具常用工具、方向盘拆装工具、整车、相关零部件准备资讯 1.实训要求及安全注意事项2.转向系统功能汽车转向系统是通过驾驶员操纵方向盘使转向轮发生偏转和回位从而实现转向过程的机构。
功能是按照驾驶员的意愿转向和保持汽车稳定直线行驶。
汽车转向系统分为机械转向和动力转向两种类型，目前几乎所有的汽车全部采用动力转向系统。
机械转向系统由转向操纵机构、转向器和转向传动机构组成。
液压动力转向系统（本领域只介绍此类系统）增加了一套液压泵、控制助力阀等装置。
《汽车转向系统故障诊断与维修》实训工作单资讯 3.转向操纵机构转向操纵机构由方向盘、转向柱、万向节、传动轴等组成。
功能是操纵转向器和传动机构，使转向轮转动。
决策序号小组任务个人职责（任务）负责人12345制定计划车型：工作任务：序号工作步骤工具/辅具注意事项任务实施车型：转向器形式步骤零部件名称使用工具螺栓数量力矩注意事项知识 1.方向盘2.转向轴安全装置.可溃缩式转向柱检查评估维修资料、工具、设备的正确使用A B C D操作规范和任务完成情况A B C D 任务工单填写 A B C D 团队合作 A B C D 安全和环保 A B C D成绩评语教师签字日期情景1 转向系统故障诊断与维修项目1 拆检转向操纵机构姓名班级学号组别日期成绩任务2 检查转向操纵机构并制定维修计划学习目标能够通过拆装掌握转向操纵机构各零部件组成、功能及连接关系；能够对转向操纵机构进行故障诊断并做出维修计划；能够对整体维修工作进行归纳、总结。
设备、工具常用工具、方向盘拆装工具、整车、相关零部件准备资讯 1.十字轴式转向柱2.转向操纵机构检查项目检查转向柱有无弯曲；安全联轴节有无磨损或损坏；检查转向节是否有疲劳裂纹；检查转向节油封是否良好；检查转向节轴承是否磨损严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

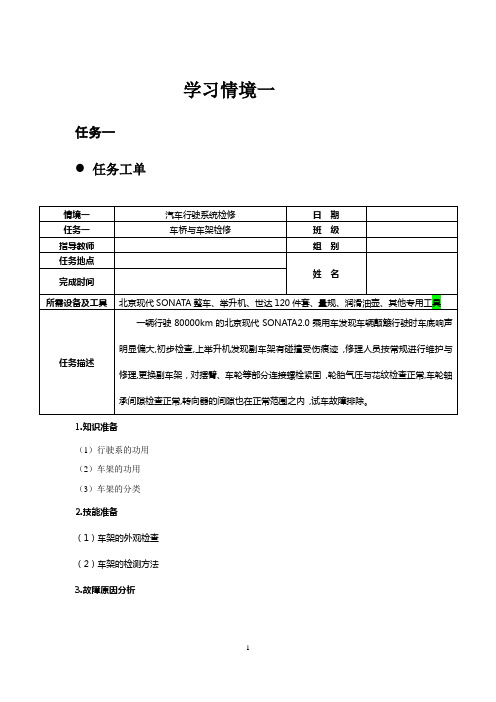

学习情境一任务一任务工单1.知识准备（1）行驶系的功用（2）车架的功用（3）车架的分类2.技能准备（1）车架的外观检查（2）车架的检测方法3.故障原因分析4.检修方案5.实施排除(1)看图简述操作工艺汽车车底的检查项目很多，这里我们重点来看车架，车架的作用是支撑连接汽车的各零部件，并承受来自外的各种力及力矩，副车架一般用于支撑发动机或变速器并安装前摆臂和稳定杆等。
车架部分损坏会给汽车的舒适性、操纵稳定性及安全性能带来很大影响，因此我们要学会车架部分的外观检查方法和尺寸的测量方法。
轮毂轴承状况的检查车架变形的检验(2) 车架损伤的检查方法：操作项目需要用到的工具与材料备注敲击探伤用探伤粉探伤仪器探伤（3）操作方法与步骤：（4）检查结果记录写出车架与车桥的检查情况：序号车型故障现象异常（故障）部位修复措施1 SONA TA2 SANTANA3 富康988（5）对检查结果进行分析：（6）诊断与排除方法：6.原因分析7.结果评估●考核评价●教师点评：学习工作页情境一汽车行驶系统检修日期任务一车桥与车架检修班级组别1.汽车车架、车桥功用和分类？1、车架：整车的基体。
它的功用是2、车桥：通过弹性元件与车架相连。
按功用不同它又分为、、和。
4,5车轮：支承前后桥，将驱动力传给地面，或将地面力传给车桥；并减少冲击振动；3,6车桥：驱动桥、从动桥、转向桥、转向驱动桥。
2,7悬架：车桥与车架的弹性连接部分，减少不平路面对车身的冲击和振动1车架：全车装配基体，将汽车的各相关总成连接成一整体2.汽车车桥由那些部分组成？3.根据所学的知识将下图中轮胎的标识填写完整？1、2、3、4 5、6、8、9、10、任务二任务工单1.知识准备（1）、车轮总成的组成（2）、轮胎的的组成及分类（3）、轮胎的异常磨损2.技能准备（1）、轮胎的日常维护（2）、轮胎的检测3.故障原因分析4.检修方案5.实施排除(1)看图简述操作工艺厂家一般推荐8000～10000km应将轮胎换位一次。
轮胎换位方法常用的有交叉换位法、循环换位法和单边换位法。
1.六轮二桥汽车轮胎换位法a) 循环换位法b) 交叉换位法2. 四轮二桥汽车轮胎换位法a) 交叉换位：斜交胎b) 单边换位：子午线胎(2) 表轮胎的维护作业方法：维护项目操作步骤轮胎一级维护（3）检查与调整步骤：（4）检查结果记录写出轮胎部分维护项目标准标准（5）检查结果分析：（6）维护方法：6.原因分析任务三任务工单1.知识准备（1）、车轮定位的作用（2）、车轮定位尺寸的形成原理2.技能准备（1）、轮胎的日常维护（2）、管钳的使用（3）、四轮定位仪的使用3.故障原因分析4.检修方案5.实施排除(1)看图简述操作工艺车轮有了外倾角后，在滚动时就类似于滚锥，从而导致两侧车轮向外滚开。
由于转向横拉杆和车桥的约束车轮不致向外滚开，车轮将在地面上出现边滚边向滑的现象，从而增加了轮胎的磨损。
为了避免这种由于圆锥滚动效应带来的不良后果，将两前轮适当向偏转，即形成前轮前束。
(2) 表四轮定位检测参数分析其调整方法：角度左前轮右前轮前束0.50°0.50°外倾角0.25°0.10°后倾角0.24° 1.05°（3）检查与调整步骤：（4）检查结果记录写出前轮前束参数的标准（5）检查结果分析：（6）调整方法：7.结果评估考核评价●教师点评：教师签名：●学习工作页1.汽车车轮定位项目有哪些？车轮定位有4个项目，如图中所示。
分别是主销后倾、 、 和 。
2.这四个定位参数如何进行调整？主销内倾角β主销后倾角γ3.根据所学的知识写出下列所测的两组数据的含义？A组α1、α2、(A-B)1、(A-B)2、B组α1、α2、(A-B)1、(A-B)2、A组数据B组数据4.独立悬架前轮定位参数有哪些？如何对它们进行调整？学习情境二任务一任务工单情景二汽车转向系统检修日期任务2.1 机械转向系统检修班级指导教师组别任务地点姓名完成时间所需设备及工具汽车转向系统台架、世达58件套、卡尺、百分表、千分尺、量规、润滑油壶、其他专用工具任务描述一辆本田汽车行车转向时，转动转向盘感到沉重费力。
检查转向盘的转动力时，其值大于30N。
试分析该车故障并排除。
1.知识准备(1)本田汽车所采用的是何种类型转向系统？(2)转向系统的组成。
1. ；2. ；3. ；4. ；5. ；6. ；7. ；8. ；9. ；10. ；11. ；12. ；13. 。
(3) 转向系统的分类。
(4) 简述转向系统的工作原理。
2.技能准备（1）齿轮齿条式转向器的检修；（2）循环球式转向器的检修；（3）蜗杆曲柄指销式转向器的检修。
3.故障原因分析一辆本田汽车行车转向时，转动转向盘感到沉重费力。
检查转向盘的转动力时，其值大于30N。
试分析故障原因。
4.检修方案对于这个故障，该如何进行诊断，请写出检修和诊断方案。
5.实施排除写出实施排除故障的具体过程、遇到的问题及解决方案。
6.原因分析分析这个故障的前因后果，采取什么措施尽量避免此次故障的发生。
7.结果评估●考核评价●教师点评：学习工作页情景二汽车转向系统检修日期任务2.1 机械转向系统检修班级组别1. 转向系的功用、类型？2. 机械转向系的基本组成和工作原理？3. 转向系的参数和转向理论？4. 转向器的结构、原理和检修？评语：教师：时间：任务二任务工单情境二汽车转向系统检修日期任务二液压助力转向系统的检修班级指导教师组别任务地点姓名完成时间所需设备及工具汽车底盘台架、世达58件套、液压表、卡尺、百分表、千分尺、量规、转向油壶、其他专用工具任务描述一辆１９９７年产桑塔纳ＧＬｉ轿车，累计行驶１２．２万ｋｍ，发动机在怠速运转时，转向助力泵发出“嗡嗡”响声，当左右转动转向盘时异响加重。
该车在１个月更换了２个转向助力泵，换上第１个转向助力泵时使用了约２０天噪声便出现，第２个则只用了７天同样的问题便又出现。
1.知识准备(1)９７款桑塔纳ＧＬｉ轿车所采用的转向系统是何类型？(2) 动力转向系的分类(3) 液压助力转向系统的组成(4) 简述转阀式助力转向系统的工作原理2.技能准备简述下面技能准备要点：(1)检查转向操纵力和方向盘回位情况(2)转向油泵皮带紧力的检查和调整(3)转向储油罐液面高度的检查及油液的更换(4)转向油泵压力的检查和转向系统压力检查3.故障原因分析（1）分析产生转向系统噪声的可能原因。
（2）液压油里的气泡产生原因是什么？4.检修方案对于这个故障，该如何进行诊断，请写出检修和诊断方案。
5.实施排除写出实施排除故障的具体过程、遇到的问题及解决方案。
6.原因分析分析这个故障的前因后果，采取什么措施尽量避免此次故障的发生。
7.结果评估●考核评价●教师点评：学习工作页情境二汽车转向系统检修日期任务二液压助力转向系统的检修班级组别1.汽车动力转向系按动力介质的不同如何进行分类？2.汽车转向助力系统有哪些特点？3.零部件识图：写出下图中零部件的名称。
4.转向储油罐液面高度的检查及油液的更换。
评语：教师：时间：任务三任务工单情境二汽车转向系统检修日期任务三电控助力转向系统的检修班级指导教师组别任务地点姓名完成时间所需设备及工具汽车底盘台架、世达58件套、液压表、卡尺、百分表、千分尺、量规、转向油壶、其他专用工具任务描述一辆2006款丰田锐志乘用车，在行驶过程中。
发现转向异常沉重，同时P／S灯点亮2.知识准备(1)丰田锐志轿车所采用的转向系统是何类型？(2)电控动力转向系的分类？(3)电控液压助力转向系统的组成?(4)电控电动助力转向系统的组成?(5)简述电控液压助力转向系统的工作原理?2.技能准备简述下面技能准备要点：(1) 转矩传感器的检查：1.检测转矩传感器线圈电阻2.检测转矩传感器电压(2)电磁离合器的检查(3)直流电动机的检查3.故障原因分析（1）如何读取故障码？（2）如何分析故障码？4.检修方案对于这个故障，该如何进行诊断，请写出检修和诊断方案。
5.实施排除写出实施排除故障的具体过程、遇到的问题及解决方案。
6.原因分析分析这个故障的前因后果，采取什么措施尽量避免此次故障的发生。
7.结果评估考核评价教师点评：学习工作页情境二汽车转向系统检修日期任务2.3 电控助力转向系统的检修班级组别1.汽车电控助力转向系统的分类？2.汽车电控转向助力系统的组成和工作原理？3.零部件识图：写出下图中零部件的名称。
任务四任务工单任务地点姓名完成时间所需设备及工具汽车底盘台架、世达58件套、液压表、卡尺、百分表、千分尺、量规、转向油壶、其他专用工具任务描述一辆2009年产本田八代雅阁2.4EX Navi轿车，累计行驶15000ｋｍ，低速转向时感觉后轮无转向力，高速转向时有尖锐噪声，进4S店检查发现，原地打方向时前后轮转向均表现正常。
3.知识准备(1) EPS电控液力式动力转向的组成？(2) EPS电控液力式动力转向系统的工作原理。
(3) 四轮转向系统的分类和工作原理。
(4) 简述四轮转向系统的优点。
2.技能准备简述下面技能准备要点：(1)车速传感器的检查1.检查车速传感器转动情况2.检测车速传感器电阻(2)四轮转向故障码的读取和查询方法3.故障原因分析（1）分析产生故障的可能原因。
（2）传感器有什么作用？4.检修方案对于这个故障，该如何进行诊断，请写出检修和诊断方案。
5.实施排除写出实施排除故障的具体过程、遇到的问题及解决方案。
6.原因分析分析这个故障的前因后果，采取什么措施尽量避免此次故障的发生。
7.结果评估●考核评价●教师点评：●学习工作页1.汽车四轮转向有哪几种形式？2.汽车EPS转向系统的结构和工作原理？3.零部件识图：写出下图中零部件的名称。
4.四轮转向系统故障码的读取方法。
评语：教师：时间：学习情境三任务一任务工单1.知识准备(1) 06年款东风雪铁龙凯旋轿车所采用的是何类型，制动系统如何进行分类？(2)制动系统的组成1. ；2. ；3. ；4. ；5.(3)制动系统助力器分类(4) 简述制动系统的工作原理。
