电工基础第五版pt劳动版

电工基础(第五版)课件

THANKS
感谢观看
正弦交流电的定义
正弦交流电的产生
正弦交流电是指随时间按正弦规律变化的电压或电流信号。
发电机、变压器等设备可以产生正弦交流电。
正弦交流电的三要素
幅值、频率和相位是描述正弦交流电的三要素，它们决定了正弦交流电的特征。
单一元件的正弦交流电路
电阻元件
电阻元件的正弦交流电路中，电压和电流同相位，遵循欧姆定律。
也可以采用正弦波表示法，即用正弦波的幅值、频率和相位差来表示三相电源的特性。
三相负载
三相负载的分类
根据其性质，三相负载可以分为对称负载和不对称负载。对称负载是指三相负载的阻抗性质和阻抗值都相同，而不对称负载则是指三相负载的阻抗性质或阻抗值不同。
根据其连接方式，三相负载可以分为星形连接和三角形连接。星形连接是指将三个负载的一端连接在一起，而三个负载的另一端分别接入三相电源；三角形连接是指将三个负载依次连接成一个闭合三角形，然后接入三相电源。
03
04
三相功率是指三相电源或三相负载所消耗的功率。根据三相交流电路的特点，可以采用多种方法计算三相功率，如直接计算法、平均值法、最大值法和有效值法等。
在计算三相功率时，需要考虑到三相电源或三相负载的性质和连接方式，以及电路的工作状态等因素。
三相功率的测量
05
三相功率的测量可以采用多种方法，如功率表法、功率因数表法和多功能电参数测量仪等。在选择测量方法时，应根据实际情况选择合适的测量仪器和方法，以确保测量的准确性和可靠性。
保护接零
将电气设备的金属外壳与零线连接，当设备漏电时，电流通过零线流入变压器中性点，从而避免人体接触带电体。
静电防护和电气防火防爆

电工基础(第五版)第五章劳动版

表示,如Em、Um、Im。
从正弦交流电的反向最大值到正向最大值称为峰—峰值。
从正弦交流电的反向最大值到正向最大值称为峰—峰值。
交流电的峰值和峰—峰值
(2)有效值
交流电的有效值
让交流电和稳恒直流电分别通过大小相同的电阻,如果在交流电的
一个周期内它们产生的热量相等,而这个稳恒直流电的电压是U ,电流是I, U 、I 称为相应交流电的有效值。有效值用大写字母表示,如E、 U 、I。
二、电感器 1.电感器的结构、类型和符号
空心电感器微调电感器
有磁心或铁心的电感器有中心抽头的电感线圈
2.电感器的主要参数 (1)电感 (2)品质因数（ Q 值） 3.感抗—电感对交流电的阻碍作用
电感对交流电的阻碍作用称为感抗,用XL表示。感抗的单位
也是欧姆(Ω )。感抗的计算式为
电感的感抗与频率的关系可以简单概括为：通直流,阻交流,通低频,阻高频,因此电感也称为低通元件。
一、交流电的概念交流电与直流电的根本区别是:直流电的方向不随时
间的变化而变化,交流电的方向则随时间的变化而变化。电源只有一个交变电动势的交流电称为单相交流电。
稳恒直流电
正弦交流信号电视机显像管的偏转电流
直流电和交流电波形
计算机中的方波信号
右图所示为某信号发生器输出的信号电压,其大小和方向都按正弦规律变化,所以称为正弦交流电。
§5—1 交流电的基本概念 §5—2 电容器和电感器 §5—3 单一参数交流电路 §5—4 RLC串联电路 §5—5 RLC并联电路
§5—1 交流电的基本概念
1.了解正弦交流电的产生和特点。 2.理解正弦交流电的有效值、频率、初相位及相位差的概念。 3.掌握正弦交流电的三种表示方法。

《电工基础》(劳动第五版)——第五章

(1)周期正弦交流电每重复变化一次所需的时间称为周期,用符号
T 表示,单位是秒(s)。
(2)频率
正弦交流电在1s内重复变化的次数称为频率,用符号f 表
示,单位是赫兹(Hz)。周期和频率互为倒数,即
精品课件
第五章单相交流电
经验表明,在各种触电事故中,直流电、高频和超高频电流对人体的伤害程度相对较小，而最常用的50Hz工频交流电流对人体的伤害最大，因此使用时应特别小心。
第五章单相交流电
正弦量都可以用这样一个长度对应有效值、与参考方向夹角对应初相的有向线段来表示,这个量称为相量,一般用、、等符号来表示。
将相同频率的几个正弦量的相量画在同一个图中,就可以采用平行四边形法则来进行它们的加减运算。
精品课件
相量求和
第五章单相交流电
应用相量图时注意以下几点:
第五章单相交流电
§5—1 交流电的基本概念 §5—2 电容器和电感器 §5—3 单一参数交流电路 §5—4 RLC串联电路 §5—5 RLC并联电路
精品课件
第五章单相交流电
§5—1 交流电的基本概念
1.了解正弦交流电的产生和特点。 2.理解正弦交流电的有效值、频率、初相位及相位差的概念。 3.掌握正弦交流电的三种表示方法。
第五章单相交流电
交流电的应用精品课件
第五章单相交流电
一、交流电的概念交流电与直流电的根本区别是:直流电的方向不随时
间的变化而变化,交流电的方向则随时间的变化而变化。电源只有一个交变电动势的交流电称为单相交流电。
稳恒直流电计算机中的
的偏转电流
正弦交流信号
电视机显像管
方波信号精品直课流件电和交流电波形Biblioteka 精品课件第五章单相交流电

电工基础第五版第三章劳动版 ppt课件

第三章复杂直流电路的分析
一、电压源
通常把内阻为零的电源称为理想电压源,又称恒压源,其符号如图所示。理想电压源在实际中并不存在,电源都会有一定的内阻,在分析电路时,可以把一个实际电源用一个恒压源和内阻串联表示,称为电压源模型,简称电压源。
理想电压源(恒压源)
电压源模型 22
第三章复杂直流电路的分析
11
第三章复杂直流电路的分析
基尔霍夫第一定律可以推广应用于任一假设的闭合面(广义节点)。
广义节点
或流入此闭合面的电流恒等于流出该闭合面的电流。
12
第三章复杂直流电路的分析
【例】下图所示电路中,若电流IA=1A,IB=-5A,ICA=2A,求电流IC、IAB和IBC。
解:由可得
13
第三章复杂直流电路的分析
17
第三章复杂直流电路的分析
整理得联立方程 (3)解联立方程得电流方向都和假设方向相同。
18
第三章复杂直流电路的分析
这种以支路电流为未知量,依据基尔霍夫定律列出节点电流方程和回路电压方程,然后联立求解的方法称为支路电流法。
支路电流参考方向和独立回路循环方向可以任意假设, 绕行方向一般取与电动势方向一致,对具有两个以上电动势的回路,则取较大电动势的为循环方向。
26
第三章复杂直流电路的分析
【例】电路如图a所示,用电源变换的方法求R3支路的电流。
27
第三章复杂直流电路的分析
受控源
前面所讨论的电源都是独立电源,简称独立源,独立源所提供的电压或电流都是由电源本身决定的,与电源之外的其他电路无关,而受控源的电压或电流则要受其他电路的电压或电流的控制。为了与独立源相区别,受控源的图形符号用菱形表示。

电工基础(第五版)劳动版课件

电感
表示线圈产生磁场的能力，电感元件的电流与磁通量成正比。
电路的基本定律
欧姆定律
表示电路中电压、电流和电阻之间的关系，即电压等于电流乘以电阻。
基尔霍夫定律
表示电路中电压和电流之间的关系，即任意一个闭合回路的电压的代数和为零。
直流电路
02
直流电路的分析方法
01
02
03
04
欧姆定律
描述了电流、电压和电阻之间的关系，是分析直流电路的基
发电机、变压器等设备可以产生正弦交流电。
正弦交流电的三要素
幅值、频率和相位是描述正弦交流电的三要素，它们决定了正弦交流电的具体形态。
正弦交流电路的分析
阻抗的概念
阻抗是电路中电阻、电感和电容对交流电的阻碍作用的总和，用于分析正弦交流电路的电压和电
流关系。
相量法
相量法是一种用复数表示正弦交流电的方法，通过相量图可以直
观地分析正弦交流电路。
功率分析
在正弦交流电路中，可以通过分析阻抗和电压电流的关系来计算
功率。
三相交流电路
三相电源的组成
三相交流电源由三个相位差为120度的单相交流电源组成。
三相负载的分类
三相负载可以根据其阻抗性质分为三相感性负载和三相容性负载。
三相功率的计算
三相功率可以通过计算各相功率之和或线电压线电流功率之和来得到。
软磁材料制成。
磁导率
02
表示物质磁性的大小，用符号μ表示，其单位是亨利/米（H/m
）。
磁场强度
03
表示磁场的大小，用符号H表示，其单位是安培/米（A/m）。
变压器的工作原理
变压器利用电磁感应原理，将一种电压的交流电能转变为另一种电压的交流电能。

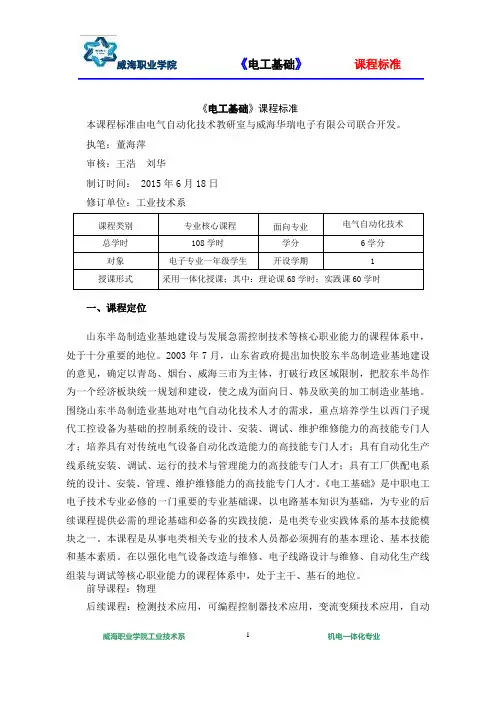

《电工基础》第五版课程标准

《电工基础》课程标准本课程标准由电气自动化技术教研室与威海华瑞电子有限公司联合开发。

执笔：董海萍审核：王浩刘华制订时间： 2015年6月18日修订单位：工业技术系课程类别专业核心课程面向专业电气自动化技术总学时108学时学分6学分对象电子专业一年级学生开设学期 1授课形式采用一体化授课；其中：理论课68学时；实践课60学时一、课程定位山东半岛制造业基地建设与发展急需控制技术等核心职业能力的课程体系中，处于十分重要的地位。

2003年7月，山东省政府提出加快胶东半岛制造业基地建设的意见，确定以青岛、烟台、威海三市为主体，打破行政区域限制，把胶东半岛作为一个经济板块统一规划和建设，使之成为面向日、韩及欧美的加工制造业基地。

围绕山东半岛制造业基地对电气自动化技术人才的需求，重点培养学生以西门子现代工控设备为基础的控制系统的设计、安装、调试、维护维修能力的高技能专门人才；培养具有对传统电气设备自动化改造能力的高技能专门人才；具有自动化生产线系统安装、调试、运行的技术与管理能力的高技能专门人才；具有工厂供配电系统的设计、安装、管理、维护维修能力的高技能专门人才。

《电工基础》是中职电工电子技术专业必修的一门重要的专业基础课，以电路基本知识为基础，为专业的后续课程提供必需的理论基础和必备的实践技能，是电类专业实践体系的基本技能模块之一。

本课程是从事电类相关专业的技术人员都必须拥有的基本理论、基本技能和基本素质。

在以强化电气设备改造与维修、电子线路设计与维修、自动化生产线组装与调试等核心职业能力的课程体系中，处于主干、基石的地位。

前导课程：物理后续课程：检测技术应用，可编程控制器技术应用，变流变频技术应用，自动1生产线安装与调试。

二、课程培养目标通过本学习领域的学习，培养学生理论分析及应用能力，使学生掌握电子电路的基础概念、基本理论和基本分析方法；培养学生具有电子仪器仪表使用、电路故障处理、实践操作规范、常用软件的使用等基本实践能力，使学生掌握电子电路的安装、调试及故障排除方法；培养学生的团队协作、勇于创新、敬业乐业、严谨精细、认真负责、一丝不苟的工作作风，使学生形成良好的职业素养。

电工基础劳动第五版课件第四章

第13页/共70页
通电直导体在磁场内的受力方向可用左手定则来判断。
第14页/共70页
电磁力的计算式为
当电流方向与磁场方向垂直时,电流所受的电磁力最大。
第15页/共70页
二、通电平行直导线间的作用
第16页/共70页
三、磁场对通电线圈的作用
磁场对通电矩形线圈的作用是电动机旋转的基本原理。
第17页/共70页
自感现象是一种特殊的电磁感应现象,它必然也遵从法拉第电磁感应定律。自感电动势大小的计算式为
自感电动势的大小与电流的变化率和自感系数之积成正比,电流变化率越大,自感电动势越大,反之亦然。所以，电感L也反映了线圈产生自感电动势的能力。自感电动势的方向应根据楞次定律判定。
第34页/共70页
二、互感
1.互感现象
两个线圈的一对异名端相接称为顺串,这时两个线圈的磁通方向是相同的。串接后的等效电感
第39页/共70页
两个线圈的一对同名端相接称为反串,这时两个线圈的磁通方向是相反的。串接后的等效电感
第40页/共70页
如果将两个相同线圈的同名端接在一起,则两个线圈所产生的磁通在任何时候都是大小相等而方向相反,因而相互抵消。这样接成的线圈就不会有磁通穿过。在绕制电阻时,将电阻线对折,双线并绕，就可以制成无感电阻。
第54页/共70页
二、铁磁材料的分类
第55页/共70页
三、磁路与磁路欧姆定律
1.磁路
磁通所通过的路径称为磁路。
第56页/共70页
磁路可分为无分支磁路和有分支磁路。全部在磁路内部闭合的磁通称主磁通,部分经过磁路周围物质而自成回路的磁通称为漏磁通。由于制造和结构上的原因,磁路中常有气隙,当气隙很小时,气隙中的磁感线是平行而均匀的,只有极少数磁感线扩散出去形成所谓的边缘效应。

《电工基础课件》劳动版(第五版)第三章

电位的概念
根据欧姆定律和电路的连接方式，可以计算出电路中各点的电位。在计算过程中，需要注意电路中的串并联关系和电阻的分压作用。
电位的计算
PART 02
CATALOGUE
简单直流电路分析方法
电阻串联分压原理
串联电路中的电流在串联电路中，各电阻中的电流相等，即I1=I2=…=In。串联电路中的电压电路两端的总电压等于各电阻两端电压之和，即U=U1+U2+…+Un。串联电阻的分压作用串联电路中，各电阻两端的电压与其电阻值成正比，即Ui/Ri=U/R。
二阶RLC暂态过程分析
二阶RLC串联电路
当电阻、电感和电容串联接入电路时，构成二阶RLC串联电路。在此电路中，电压和电流的变化规律比一阶电路更为复杂。
振荡与阻尼
二阶RLC电路中的电压和电流可能会产生振荡现象，振荡的频率和幅度取决于电路元件的参数。同时，电阻的存在会对振荡产生阻尼作用，使振荡幅度逐渐减小并趋于稳定。
欧姆定律的应用
欧姆定律
电源与负载
电源是将其他形式的能转换成电能的装置。在电路中，电源提供电能，维持电路中有持续的电流。电源负载是电路中的用电设备，它将电能转换成其他形式的能。在电路中，负载消耗电能。负载
电路中各点电位计算
电位是相对于参考点的电压。在电路中，通常选择某一点作为参考点，其他各点的电位就是该点与参考点之间的电压。
Contents.
PART 01
CATALOGUE
直流电路基本概念与定律
电流、电压和电阻
电流
电荷的定向移动形成电流。电流的大小用电流强度来衡量，其单位是安培（A）。
电压
电压是衡量电场力做功的物理量。在电场中，电荷移动时电场力所做的功与移动路径无关，只与起始和终了位置有关，这个功叫做电压。电压的单位是伏特（V）。

电工基础(第五版)第五章ppt劳动版

周期和频率互为倒数,即
经验表明, 在各种触电事故中, 直流电、高频和超高频电流对人体的伤害程度相对较小，而最常用的50Hz 工频交流电流对人体的伤害最大，因此使用时应特别小心。
第一章
(3)角频率
正弦交流电每秒内变化的角度(每重复变化一次所对应的角度为2π,即 360°)称为角频率,用符号ω 表示,单位是弧度/秒(rad/s)。
(2)有效值
让交流电和稳恒直流电分别通过大小相同的电阻,如果在交流电的一个周期内它们产生的热量相等,而这个稳恒直流电的电压是U , 电流是I, U 、I 称为相应交流电的有效值。有效值用大写字母表示,如E、U 、 I。
交流电的有效值
正弦交流电的有效值和最大值之间有如下关系:
电工仪表测出的交流电数值及通常所说的交流电数值一般都是指有效值。
最大值、角频率和初相位称为正弦交流电的三要素。
【例】已知两正弦电动势分别是:
。求:
(1)各电动势的最大值和有效值;
(2)频率、周期;
(3)相位、初相位、相位差;
(4)波形图。
四、正弦交流电的相量图表示法
两个正弦交流电压求和
单击此处添加大标题内容
相量图也是正弦量的一种表示方法。其画法是:
三．感抗—电感对交流电的阻碍作用
1. 电感对交流电的阻碍作用称为感抗,用XL表示。感抗的单位也是欧姆(Ω)。 ① 感抗的计算式为 ② 电感的感抗与频率的关系可以简单概括为：通直流,阻交流,通低频,阻高频,因此电感也称为低通元件。
一、超级电容器
超级电容器结构车用超级电容器
位移测量和液位测量
液位检测计器实物图
二．相位差两个同频率交流电的相位之差称为相位差,用符号

《电工基础》(劳动第五版)——第一章

电导率
电阻率的倒数称为电导率，用符号σ 表示，单位为西门
子/米(S/m)，它表示电流通过的难易程度，其数值越大，表示电流越容易通过。
二、常用电阻器 1.常用电阻器的外形和符号
2.电阻器的主要参数
（1）标称阻值标称阻值即电阻器的标准电阻值。（2）允许偏差允许偏差是指电阻真实值与标称值之间的误差值。（3）额定功率额定功率也称标称功率，是指在一定的条件下，电阻器长期连续工作所允许消耗的最大功率。
二、电路的基本功能
电路的基本功能有两大类。一是进行能量的传输、分配和转换。
电能传输示意图
二是进行信息的传递和处理。
扩音器电路示意图
三、电路图 1.电路原理图
用电气符号描述电路连接情况的图称为电路原理图,简称电路图或原理图。它主要反映电路中各元件之间的连接关系,并不考虑各元件的实际大小和相互之间的位置关系。
解:热量
电能
四、负载的额定值
电气设备长期安全工作时各个参数所允许的最大值称为额定值。常见的额定值有额定电流、额定电压、额定功率等。
电气设备在额定功率下的工作状态称为额定工作状态, 也称满载；低于额定功率的工作状态称为轻载；高于额定功率的工作状态称为过载或超载。
电动机的额定值通常标在其外壳的铭牌上，故其额定值也称铭牌数据。
本章小结
5.电流所做的功称为电功,电流在单位时间内所做的功称为电功率。
6.额定值就是保证电气设备能长期安全工作的参数最大值, 最大电压、最大电流和最大功率分别称为额定电压、额定电流和额定功率。只有当实际电压等于额定电压时,实际功率才等于额定功率,电气设备才能安全可靠、经合理地工作。
三、敏感电阻器
敏感电阻器是指电阻值随温度、电压、湿度、光照程度、气体环境、磁场强度、压力等状态的变化而显著变化的电阻器，如热敏电阻、压敏电阻、湿敏电阻、光敏电阻等。

电工基础(第五版)第一章

① 感觉电流: 指引起人的感觉的最小电流(1-3mA) 。 ②摆脱电流: 指人体触电后能自主摆脱电源的最大电流 (10mA) 。 ③致命电流: 指在较短的时间内危及生命的最小电流 (30mA)。
• （2）电流的类型
工频交流电的危害性大于直流电，因为交流电主要是麻痹破坏神经系统，往往难以自主摆脱。一般认为40~60 Hz的交流电对人最危险。随着频率的增加，危险性将降低。当电源频率大于2000 Hz时，所产生的损害明显减小，但高压高频电流对人体仍然是十分危险的。
外力克服电场力做功
直流电动势的方向
4.电压的测量
直流电压表的接法
§1—3
电阻
1.了解电阻率的概念和电阻的计算式。 2.了解常用电阻器的主要参数及部分敏感电阻器的特点。 3.能用万用表正确测量电阻,并能用兆欧表正确测量绝缘电阻。
一、电阻和电阻率当电流通过导体时，由于作定向移动的电荷会和导体
内的带电粒子发生碰撞，所以导体在通过电流的同时也对电流起着阻碍作用，这种对电流的阻碍作用称为电阻。
单位词头
1.1 人身安全
1.触电危害
•
触电是指人体触及带电体后，电流对人体
造成的伤害。它有两种类型，即电击和电伤。
1) 电伤－非致命的
电伤是指电流的热效应、化学效应、机械效应及电流本身作用造
成的人体伤害。电伤会在人体皮肤表面留下明显的伤痕，常见的有灼伤、
电烙伤和皮肤金属化等现象。
2)电击
§1—1 电路和电路图 §1—2 电流和电压 §1—3 电阻
1.了解电路的基本组成和基本功能。 2.了解电路图的基本类型。 3.能说出电路图中常用电气元件图形符号的含义。
一、电路的基本组成
手电筒电路
