定位放线报验

工程位置草图监签理单位字其他有关单位签字填表日期工程定位测量、放线记录报验申请表工程名称：蒙城县六里安置小区一期三标 #楼致：河南卓越工程管理有限公司我单位已完成了工程定位测量、放线记录工作，现报上该工程报验申请表，请予以审查和验收。

附件：1、工程定位测量、放线记录承包单位（章）________________项目经理 ______________日期 _________________ 审查意见：项目监理机构_______________总/专业监理工程师_______________日期________________工程位置草图监签理单位字其他有关单位签字填表日期工程名称：编号： ____ 致：我单位已完成了工程定位测量、放线记录工作，现报上该工程报验申请表，请予以审查和验收。

附件：工程定位测量、放线记录承包单位（章）项目经理________________日期_________________ 审查意见：项目监理机构 _______________总/专业监理工程师 ______________日期工程位置草图监签理单位字其他有关单位签字填表日期工程名称：编号： ____ 致：我单位已完成了工程定位测量、放线记录工作，现报上该工程报验申请表，请予以审查和验收。

附件：工程定位测量、放线记录承包单位（章）项目经理________________日期_________________ 审查意见：项目监理机构 _______________总/专业监理工程师 ______________日期工程位置草图监签理单位字其他有关单位签字填表日期工程名称：编号： ____ 致：我单位已完成了工程定位测量、放线记录工作，现报上该工程报验申请表，请予以审查和验收。

附件：工程定位测量、放线记录承包单位（章）项目经理________________日期_________________ 审查意见：项目监理机构 _______________总/专业监理工程师 ______________日期专业文档供参考，如有帮助请下载。

做工程资料的先后顺序一、开工报验：在工程进场后，具备了开工条件，确定开工时间后报验（问现场技术负责人）二、工程定位测量报验：现场房子已定位放线，四大角坐标已确定三、塔吊基础：土石方成孔报验（当达到嵌岩进行送样后达到要求，以收方尺寸为准）钢筋模板报验（钢筋制安完毕后，向监理申请验收时）混凝土施工报验（混凝土土浇注完毕后）模板拆除报验（砼一般在浇注7-9天后送砼拆模抗压检测，砼强度达到设计强度的70%为可进行拆模）当砼达到28后进行标养检测当砼从浇筑当天起温度累计达到600℃时送砼同条件检测）四、人工挖孔桩：土石方成孔报验（岩芯抽样合格，现场已收方，并按收方资料填写人工人工挖孔桩检查记录）1.土石方开挖质量检验批验收记录表2.人工挖孔桩检查记录渝建竣-18挖孔桩钢筋笼报验（钢筋笼已吊装好后，浇注砼前报）1.混凝土灌注桩（钢筋笼）工程检验批质量验收记录表2.混凝土灌注桩工程检验批质量验收记录表3.钢筋加工工程检验批质量验收记录表4.钢筋连接工程检验批质量验收记录表（当有焊接时报，无焊接时不报）5.钢筋连接性能检查记录（当有焊接时报，无焊接时不报）6.钢筋及预埋铁件隐蔽检查记录7.混凝土浇灌许可证混凝土施工报验（混凝土土浇注完毕后）1.混凝土施工检验批质量验收记录表2.混凝土施工检查记录五、独立基础（地梁）（承台）(桩帽)：土石方成孔报验（岩芯抽样合格，现场已收方，并按收方资料填写基础坑槽施工检查记录）1.土石方开挖质量检验批验收记录表2.人工挖孔桩检查记录独立基础钢筋报验（钢筋已安装好后，浇注砼前报）1.钢筋加工工程检验批质量验收记录表2.钢筋连接工程检验批质量验收记录表（当有焊接时报，无焊接时不报）3.模板安装工程检验批质量验收记录表（有模板时报，无模板时不报）4.混凝土原材料及配合比设计检验批质量验收记录表5.钢筋连接性能检查记录（当有焊接时报，无焊接时不报）6.钢筋及预埋铁件隐蔽检查记录7.混凝土浇灌许可证混凝土施工报验（混凝土土浇注完毕后）1.混凝土施工检验批质量验收记录表2.混凝土施工检查记录模板拆除报验（混凝土外观，混凝土早期强度检测达到）（无模板时不报）1.模板拆除施工质量验收记录表2.混凝土外观质量检验批质量验收记录表3.砼早期抗压强度检测报告当砼达到28后进行标养检测（不同部位，不同标号，100m3送一组，挖孔桩是每一根桩不超过50m3送一组）当砼从浇筑当天起温度累计达到600℃时送砼同条件检测(不同部位，不同标号送一组)基础轴线、标高抄测报验七、主体一层（）墙柱（梁板）钢筋、模板报验（钢筋已安装好后，浇注砼前报）1.钢筋加工工程检验批质量验收记录表2.钢筋连接工程检验批质量验收记录表3.钢筋安装工程检验批质量验收记录表5.模板安装工程检验批质量验收记录表6.混凝土原材料及配合比设计检验批质量验收记录表7.钢筋连接性能检查记录8.钢筋及预埋铁件隐蔽检查记录9.混凝土浇灌许可证混凝土施工报验（混凝土土浇注完毕后）1.混凝土施工检验批质量验收记录表2.混凝土施工检查记录模板拆除报验（混凝土外观，混凝土早期强度检测达到设计强度的70%为可进行拆模）1.模板拆除施工质量验收记录表2.混凝土外观质量检验批质量验收记录表3.砼早期抗压强度检测报告当砼达到28后进行标养检测（不同部位，不同标号，100m3送一组）当砼从浇筑当天起温度累计达到600℃时送砼同条件检测(不同部位，不同标号送一组)轴线、标高、垂直度抄测报验（每层砼浇筑完后报，每层报）。

建筑物、桩基定位测量验收记录质控（建）表C.0.4 共页第页工程名称碧海蓝天1-3#楼、地下室工程施工单位福建省成业建设工程有限公司施测部位3#楼建筑物的定位施测日期2016年1月5日高程依据甲方提供的由规划局测设的高程控制点及施工图纸测量仪器及编号全站仪FTS812BM 校定证书编号：13592水准仪HXZ-32校定证书编号:5025992检定日期2015年11月27日施测人丁培足复核人陈城伟测量复核情况（简图）本工程根据现场实际情况，依据总平面图布置对建筑物轴线及标高进行定位测量，测量偏差在规范允许范围内，符合设计要求，满足本工程的定位要求。

检查结论项目专业技术负责人：2016年1月5日验收结论监理工程师：（建设单位项目专业技术负责人）2016年1月5日建筑物、桩基定位测量验收记录质控（建）表C.0.4 共页第页工程名称碧海蓝天1-3#楼、地下室工程施工单位福建省成业建设工程有限公司施测部位5#、6#楼建筑物的定位施测日期2016年3月18日高程依据甲方提供的由规划局测设的高程控制点及施工图纸测量仪器及编号全站仪FTS812BM 校定证书编号：13592水准仪HXZ-32校定证书编号:5025992检定日期2015年11月27日施测人丁培足复核人陈城伟测量复核情况（简图）本工程根据现场实际情况，依据总平面图布置对建筑物轴线及标高进行定位测量，测量偏差在规范允许范围内，符合设计要求，满足本工程的定位要求。

检查结论项目专业技术负责人：2016年3月18日验收结论监理工程师：（建设单位项目专业技术负责人）2016年3月18日建筑物、桩基定位测量验收记录质控（建）表C.0.4 共页第页工程名称碧海蓝天1-3#楼、地下室工程施工单位福建省成业建设工程有限公司施测部位7#楼建筑物的定位施测日期2016年4月13日高程依据甲方提供的由规划局测设的高程控制点及施工图纸测量仪器及编号全站仪FTS812BM 校定证书编号：13592水准仪HXZ-32校定证书编号:5025992检定日期2015年11月27日施测人丁培足复核人陈城伟测量复核情况（简图）本工程根据现场实际情况，依据总平面图布置对建筑物轴线及标高进行定位测量，测量偏差在规范允许范围内，符合设计要求，满足本工程的定位要求。

定位和测量放线施工方案及技术措施第一小节定位和测量放线施工方案＜1＞定位和测量放线工程施工组织＜1.1＞施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。

场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。

主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。

②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。

③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。

并定期进行校核，以保证基准点的稳定性与可靠性。

＜1.2＞测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。

在点位布设时充分考虑流水施工段测量的方便性。

＜1.3＞测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。

在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。

＜2＞平面轴线控制网测设方法＜2.1＞平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。

②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。

③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。

④控制点应选在通视条件良好、安全、易保护的地方。

⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。

＜2.2＞轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。

加密方法在原主轴线方向上采用内插法进行。

＜3＞高程控制网的测设方法＜3.1＞高程控制网的布设原则①为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。

定位放线记录机械报验项目名称：机械设备安装工程工程地点：XXX工厂日期：2024年X月X日设备名称：XXX机械设备设备型号：XXX设备制造商：XXX有限公司安装单位：XXX安装工程有限公司记录人：XXX监理单位：XXX监理工程有限公司放线人员：XXX一、定位放线前的准备工作：1.确认设备安装位置，并根据设备制造商提供的放线图纸进行放线准备工作。

2.准备测量工具，包括测量尺、量角器、放线线和白垫片等。

二、定位放线记录：1.在设备放置的地面上，找到设备的中心点，并用白垫片标示出中心点。

2.根据放线图纸，确定设备的水平放置位置，使用量角器进行测量，并在地面上使用白垫片标示出设备的四个角点。

3.确定设备的垂直高度，在设备上部固定一个参考点，并使用测量尺进行垂直高度的测量。

4.根据放线图纸和设备尺寸，将设备的轮廓线放线在地面上，使用放线线固定轮廓线。

5.用红色粉笔或红色油漆标示出设备的位置和轮廓线，方便施工人员参考。

6.将放线过程中的测量数据记录在放线记录表格中，包括设备的中心点坐标、角点坐标和垂直高度等信息。

三、定位放线后的检查工作：1.核对放线记录表格中的测量数据和图纸要求，确保放线的准确性和一致性。

2.检查设备的放线线、标示和轮廓线是否清晰可见，并及时修正不准确或不清晰的地方。

3.请监理单位进行放线过程的验收，并记录验收结果。

四、定位放线记录的附图：（此处可将放线图纸、放线记录表格、相关测量照片等附在文档后面，以便查阅和备案）以上是一份定位放线记录的示例，其中包括了准备工作、放线过程、检查工作和附图等内容。

在实际操作中，还应根据具体项目的需求和要求进行相应的调整和补充。

施工定位和测量放线施工方案本工程总建筑面积为154576.94m2，其中地下建筑面积59685m2，地上建筑面积94891.94m2，平面超长，结构体量大。

为了确保施工进度和施工精度，提高施测效率，在测量工作中，我们将全面推行数字化测量控制技术，为施工过程、施工质量提供控制依据，使测量工作成为智能化施工的第一道工序。

一、控制测量流程测量工作的正确与否直接关系到施工质量的优劣，结构施工阶段的轴线定位与标高控制精度直接关系到后续工程如装修工程、幕墙安装、电梯安装及其它设备安装，容不得一丝一毫的失误。

总包测量部提供的控制测量资料，是整个工程施工放样的基准，必须经监理测量队、业主测量队检测合格后，下发各工序施工单位的测量组作为放样依据。

控制测量流程图二、总控制网为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，总承包人将建立统一的平面控制网和高程控制网。

控制网分为两级。

第一级为场区整体控制网，第二级为各分区工程施工的施工控制网。

三、控制网测量1.图纸校核及定位依据校测1）总平面图的校核，内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计(设计高程等)校核。

2）建筑施工图纸的校核，内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸。

3）结构施工图纸的校核，内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应。

4）校测甲方提供的精密导线点的距离、夹角及坐标，校测水准点的高差。

2.原始基准标桩的交接及校测在工程开工前，应及时联系业主，进行现场原始永久性的基准标桩的交接。

交接桩测量资料必须齐全，并应附有标桩位点示意图，标明各种标额桩平面位置和标高，必要时并应附文字说明，依照资料，现场核对进行点交并签字。

同时，应立即组织测量人员对业主提供的基准标桩进行必要的复测工作，并在15天内将复测结果书面提交给业主。

无误后方可使用，如发现问题及时通报业主及交桩单位研究解决。

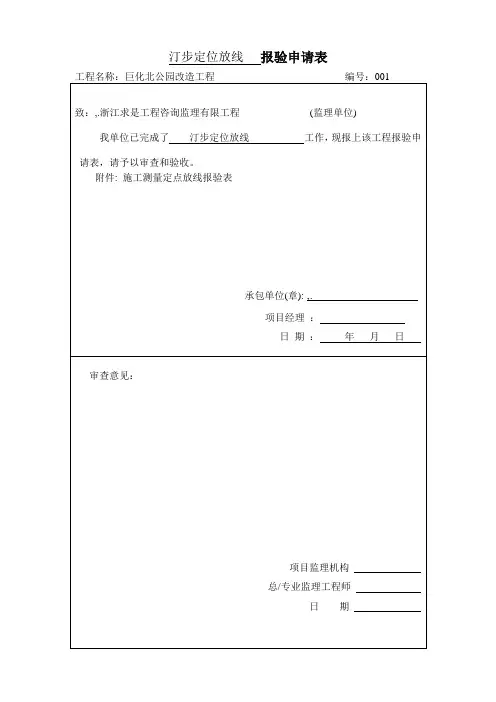

汀步定位放线报验申请表
表A.2
施工测量定点放线报验表
测量员（签字）：
查验人（签字）：
承包单位名称：杭州金锄市政园林有限公司技术负责人（签字）审查意见：
项目监理机构：
汀步基槽开挖报验申请表
工程名称：巨化北公园改造工程编号：002
土方开挖工程检验批质量验收记录表
GB50202-2002
注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出企业标准，加△表示超出国家标准。

隐蔽工程验收记录检查验收意见：
施工单位项目（专业）技术负责人
监理工程师
（建设单位项目专业负责人）
山东省建设工程质量监督总站监制
汀步基槽素土夯实报验申请表
基土垫层检验批质量验收记录表
注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出企业标准,加△表示超出国家标准。

汀步石铺设报验申请表
嵌草地坪检验批质量验收记录
编号：030127001。

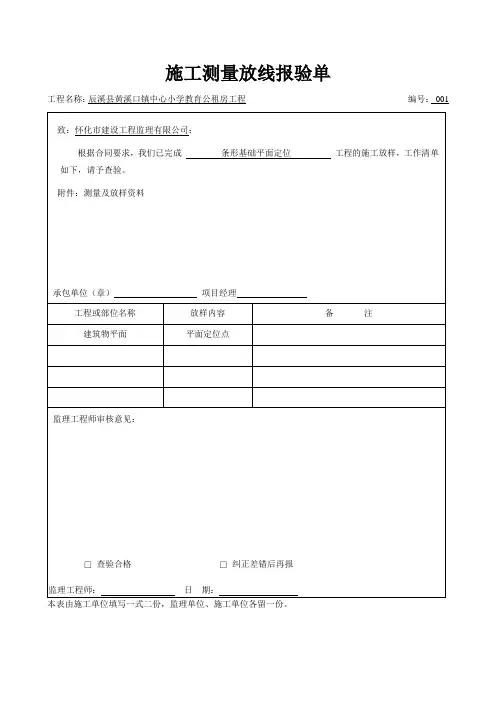

施工测量放线报验单工程名称：辰溪县黄溪口镇中心小学教育公租房工程编号：001 致：怀化市建设工程监理有限公司：根据合同要求，我们已完成条形基础平面定位工程的施工放样，工作清单如下，请予查验。

附件：测量及放样资料承包单位（章）项目经理工程或部位名称放样内容备注建筑物平面平面定位点监理工程师审核意见：□查验合格□纠正差错后再报监理工程师：日期：本表由施工单位填写一式二份，监理单位、施工单位各留一份。

基础平面放线及标高实测记录资料编号工程名称辰溪县黄溪口镇中心小学教育公租房工程日期放线部位条形基础放线内容条形基础轴线放线依据：1、定位控制桩（外桩）。

2、施工高程控制网3、结构图GS5-2。

4、施工测量方案。

5、建筑工程施工测量规程。

放线简图：见附图。

检查意见：经核对：外控桩（坐标）尺寸、设计施工图、桩位图及放线成果资料一致无误。

经检查：1、桩位与基础控制轴线误差在±20mm以内。

2、本结构面标高-1.500~-1.100m误差在±5mm以内。

符合建筑工程施工测量规程精度要求。

签字栏施工单位辰溪县华盛工程建设有限公司专业技术负责人专业质检员施测人监理（建设）单位怀化市建设工程监理有限公司专业工程师本表由施工单位填写。

施工测量放线报验单工程名称：辰溪县黄溪口镇中心小学教育公租房工程编号：002 致：怀化市建设工程监理有限公司：根据合同要求，我们已完成架空层平面定位工程的施工放样，工作清单如下，请予查验。

附件：测量及放样资料承包单位（章）项目经理工程或部位名称放样内容备注建筑物平面平面定位点监理工程师审核意见：□查验合格□纠正差错后再报监理工程师：日期：本表由施工单位填写一式二份，监理单位、施工单位各留一份。

基础平面放线及标高实测记录资料编号工程名称辰溪县黄溪口镇中心小学教育公租房工程日期放线部位架空层放线内容梁、板、柱轴线放线依据：1、定位控制桩（外桩）。

2、施工高程控制网3、结构图GS5-2、GS5-3。
