建筑用卵石、碎石检验报告

普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）中华人民共和国行业标中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年９月１日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔１９９２〕９３１号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５３—９２，自１９９３年９月１日起施行。

原部标准《普通混凝土用碎石和卵石质量标准及检验方法》（ＪＧＪ５３—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。

由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１碎石或卵石的筛分析试验６．２碎石或卵石的表观密度试验（标准方法）６．３碎石或卵石的表观密度试验（简易方法）６．４碎石或卵石的含水率试验６．５碎石或卵石的吸水率试验６．６碎石或卵石的堆积密度和紧密密度试验６．７碎石或卵石的含泥量试验６．８碎石或卵石的泥块含量试验６．９碎石或卵石中针状和片状题粒的总含量试验６．１０卵石中有机物含量试验６．１１碎石或卵石的坚固性试验６．１２岩石的抗压强度试验６．１３碎石或卵石的压碎指标值试验６．１４碎石或卵石中硫化物和硫酸盐含量试验６．１５碎石或卵石的碱活性试验（岩相方法）６．１６碎石或卵石的碱活性试验（化学方法）６．１７碎石或卵石的碱活性试验（砂浆长度方法）６．１８碳酸盐集料的碱活性试验（岩石柱方法）附录Ａ碎石或卵石检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。

建筑用碎石、卵石检验指导书1.适用范围：本指导书适用于建筑工程中水泥混凝土及其制品用卵石和碎石。

2.引用标准:(GB/T 14685-2001) 《建筑用卵石、碎石》3、试验项目和质量要求:3.1 试验项目：颗粒级配、含泥量、泥块含量，针片状颗粒含量、坚固性、压碎指标值、表观密度，堆积密度与空隙率。

3.2 质量要求:3.2.1 卵石和碎石的颗粒级配应符合表3.2.1的规定。

3.2.2 卵石、碎石的含泥量应符合表3.2.2的规定。

含泥量表3.2.23.2.3 卵石、碎石的泥块含量应符合表3.2.3的规定。

泥块含量表3.2.33.2.4 卵石和碎石的针片状颗粒含量应符合表3.2.4的规定。

针片状颗粒含量表3.2.43.2.5 坚固性采用硫酸钠溶液法进行试验，卵石和碎石经5次循环后，其质量损失应符合表3.2.5的规定。

坚固性指标表3.2.5压碎指标表3.2.64、取样与缩分4.1 取样4.1.1 按同产地同规格分批验收，用大型工具运输的,以400m3或600t为一验收批；用小型工具运输的,以200m3或300t为一验收批,不足上述数量者以一验收批论。

4.1.2 每验收批取样方法应按下列规定执行：在料堆上取样时，取样部位应均匀分布。

取样前先将取样部位表面铲除，然后从不同部位抽取大致相等的石子15份(在料堆的顶部、中部和底部各由均匀分布的15个不同部位取得)组成一组样品。

从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致相等的石子8份，组成一组样品。

从火车、汽车、货船上取样时，从不同部位和深度抽取大致等量的石子16份，组成一组样品。

4.1.3 若检验不合格，应重新取样，对不合格进行加倍复验，若仍不能满足标准要求，应按不合格品处理。

4.1.4 单项试验的最少取样数量应符合表4.1.4的规定。

做几项试验时，如确能保证试样经一项试验后不致影响另一项试验的结果，可用同一试样进行几项不同的试验。

4.2 样品的缩分4.2.1 将所取样品置于平板上，在自然状态下拌和均匀，并堆成堆体，然后沿互相垂直的两条直径把堆体分成大致相等的四份，取其中对角线的两份重新拌匀，再堆成堆体，重复上述过程，直至把样品缩分到试验所必需量为止。

《建设用卵石、碎石》修订说明建设用石占混凝土质量近1/2，其使用遍及建筑、交通、铁路等众多行业。

据测算，现全国每年仅建设用石量约为40 多亿吨，是消耗自然资源最大的材料。

如产品标准的管理和要求不能与生产和使用相协调，建设用石的生产不仅会影响山体及河堤安全，破坏鱼类生存环境，污染水质，影响景观，破坏农田或植被，威胁铁路、桥梁与电力设施，严重污染空气和环境；而且由于石子质量的控制不够，直接带来结构耐久性不够等工程质量问题。

随着工程建设对石的消耗不断增加，石的来源趋于复杂；同时随着工程技术的不断进步，对混凝土质量要求的提高，对石的质量要求也不断提高。

标准只有根据社会发展和技术的进步不断修订，才能跟得上工程技术发展的需求，保证建设工程的质量；而且能利用废弃资源，落实科学发展观、建设循环经济、保护资源与环境。

2001 年对《建筑用卵石、碎石》的修订及实施，初步实现了上述的目的和意义。

经过7 年的实施，紧跟社会发展和工程技术的进步，进行本次修订，完善技术指标的控制，进一步实现上述的目的。

本次修订任务来源：国家标准化管理委员会下达的国标委综合【2008】168号文件《关于下达2008 年资源节约与综合利用、安全生产等国家标准制修计划的通知》。

国家标准《建设用卵石、碎石》列入此修订计划。

标准归口管理单位为中国建材联合会，负责起草单位为中国砂石协会、北京建筑工程学院、建筑材料工业技术监督研究中心，参编单位包括上海市建筑科学研究院(集团)有限公司、北京市建筑材料质量监督检验站、西安公路研究院、辽宁省建筑材料科学研究所、北京恒坤混凝土有限公司等16 家来自不同地区的企事业单位。

《建设用卵石、碎石》在修订中深入落实《关于进一步加强国家标准制修订管理确保国家标准质量的意见》，保证标准修订的质量，关注节材方面的要求。

在标准修订中本着有利于建设用石行业的进步，有利于促进混凝土质量的提高，有利于贯彻实施国家节能减排的政策的原则进行；同时充分考虑建筑、水利、公路、铁道等行业用石的不同，提高标准的可执行性。

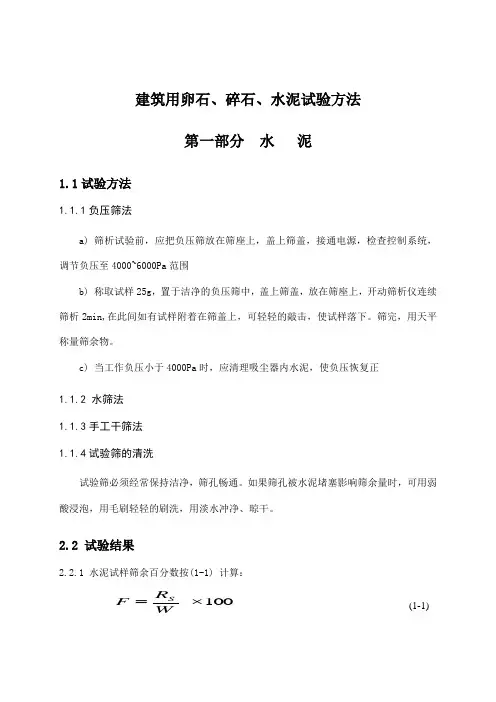

建筑用卵石、碎石、水泥试验方法第一部分 水 泥1.1试验方法1.1.1负压筛法a) 筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000~6000Pa 范围b) 称取试样25g ，置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛析2min,在此间如有试样附着在筛盖上，可轻轻的敲击，使试样落下。

筛完，用天平称量筛余物。

c) 当工作负压小于4000Pa 时，应清理吸尘器内水泥，使负压恢复正1.1.2 水筛法1.1.3手工干筛法1.1.4试验筛的清洗试验筛必须经常保持洁净，筛孔畅通。

如果筛孔被水泥堵塞影响筛余量时，可用弱酸浸泡，用毛刷轻轻的刷洗，用淡水冲净、晾干。

2.2 试验结果2.2.1 水泥试样筛余百分数按(1-1) 计算：(1-1)100⨯=WR F S式中：F—水泥试样的筛余百分数，%；Rs—水泥筛余物的质量，g；W—水泥试样的质量，g。

结果计算至0.1%。

2 水泥标准稠度用水量、凝结时间、安定性检验方法2.1 原理2.1.1 水泥稠度净浆对标准试杆（或试锥）的沉入具有一定阻力。

通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。

2.1.2 凝结时间以试针沉入水泥标准稠度净浆至一定深度所需的时间表示。

2.2 安定性2.2.1 雷氏法是观测由二个试针的相对位移所指示的水泥标准稠的净浆体积膨胀的程度。

2.2.2 试饼法是观测水泥标准稠的净浆试饼的外形变化程度。

2.2.3材料试验用水必须是洁净的饮用水，如有争议应以蒸馏水为准。

2.3 试验条件2.3.1 试验室温度为20℃±2℃，相对湿度应不低于50%；水泥试样、拌和水、仪器和用具的温度应与试验室一致；2.3.2 湿气养护箱的温度为20℃±1℃，相应湿度不低于90%。

2.4 标准稠度用水量的测定（标准法）2.4.1 试验前必须做到a) 维卡仪的金属棒能自动滑动；b) 调整至试杆接触到玻璃板时指针对准零点；c) 搅拌机运行正常。

石的检验方法1、碎石的筛分析试验（1）本方法使用于测定碎石的颗粒级配（2）设备仪器1）方孔筛：孔径为2.63 mm、4.75 mm、9.50 mm、16.0 mm、19.0 mm、26.5 mm、31.5 mm、37、5 mm、53.0 mm、75.0 mm 及90.0mm的筛各一只，并附有筛底和筛盖（筛框内径为300 mm）。

2）台秤——台秤的称量10kg，感量1g；3）烘箱——温度控制范围为（150 ±5）℃；4）搪瓷盘、毛刷等。

（3）试样制备试验前，应将所取样品根据不同规格按表1——1缩分为最少质量的试样，并烘干或风干后备用。

表1——1 筛分析所需试样的最少质量（4）检测流程1）按材料进场规格按表1——1的规定称取试样，精确到1g。

2）将套筛放在摇筛机上，摇10min；取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小鱼试样重量的千分之一为止。

通过的颗粒并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

注：当筛余的颗粒粒径大于20mm时，在筛分过程中，允许用手拔动颗粒。

3）称出各号筛的筛中剩余量，精确到1g。

（5）结果计算1）计算分计筛余百分率（各筛筛中剩余量与试样总质量之比），精确至0.1%；2）计算累计筛余百分率（该号筛的分计筛余百分率加上该号筛以上各筛余分计百分率之总和），精确至1%。

筛分后，如每号筛的筛余量与筛底的筛余量之和同原试样之差超过1%时，须重新实验。

3）根据各号筛的累计筛余百分率，评定该试样的颗粒级配。

2、碎石含泥量试验（1）本方法适用于测定碎石中的含泥量。

（2）仪器设备1）天平——称量10kg,感量1g；2）烘箱——温度控制范围为（105±5）℃3）方孔筛——孔径为1.18 mm及70μm的筛各一只。

4）容器——要求淘洗试样时，保持试样不溅出；5）搪瓷盘、毛刷等（3）试样制备将样品缩分至表1——2所规定的量（注意防止细粉丢失），并置于温度为（105±5）℃的烘箱内烘干至恒量，冷却至室温后分成大致相等的两份备用。

建筑用卵石或碎石检测作业规程（ISO9001-2015）(一) 检测标准：GB/T14685-2001建筑用卵石或碎石（二）取样：在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表面铲除，然后由各部位抽取大致相等的试样15份（在料堆的顶部、中部、底部各由均匀分布的五个不同部位取得）组成一组试样。

每组试样的取样数量，对每一单项试验，应不小于表1-1中最少取样重量，需作几项试验时，如确能保证试样经一项试验后不致影响另一项试验结果，可用同一组试样进行几项不同试验。

（三）类别:（按技术要求分为三类）I类：宜用于强度等级大于C60的砼。

II类：宜用于强度等级C30-C60及抗冻、抗渗或其他要求的砼。

III类：宜用于强度等级小于C30的砼。

(四) 技术指标1、碎石或卵石的颗粒级配范围级配情况公称粒级（mm）累计筛余按重量计（%）筛孔尺寸（圆孔筛）（mm）2.5 5.0 10 16 20 25 31.5 40 50 63 80连续粒级5-1095-1080-100-15 0 - - - - - - - 5-1695-1085-1030-60 0-10 0 - - - - - -5-20 95-1090-1040-80 -0-10 - - - - -5-25 95-1090-10- 30-70 -0-50 - - - -5-31. 5 95-1090-1070-90 -15-45- 0-5 -5-40 - 95-1070-90 -30-65- - 0-5 0 - -单粒级10-20 -95-1085-10-0-150 - - - - - 16-31.5-95-10-85-10- - 0-10 0 - - - 20-40 - -95-10-80-100- - 0-10 0 - - 31.5-63- - -95-10- -75-1045-75-0-100 40-80 - - - -95-100- -70-100-30-60-1-以下试验项目所需碎石或卵石的最少取样数量（kg）表1-1 试验项目最大粒径（mm）9.5 16 19 26.5 31.5 37.5 63筛分析9.5 16 19 25 31.5 40 63表观密度8 8 8 8 12 16 24堆积密度40 40 40 40 80 80 120含泥量8 8 24 24 40 40 80泥块含量8 8 24 24 40 40 80针片状含量 1.2 4 8 12 20 40 402、项目指标I类II类III类针、片状含量按重量计（%）＜5 ＜15 ＜25含泥量按重量计（%）＜0.5 ＜1.0 ＜1.5泥块含量按重量计（%）＜0 ＜0.5 ＜0.7(五)常规试验步骤: (试验前应填写仪器设备使用记录)一、碎石或卵石的筛分析试验1、本方法适用于测定碎石或卵石的颗粒级配。

普通混凝土用碎石或卵石质量标准及检验方法第一章总则第1条适用范围本标准适用于普通混凝土用的碎石(包括碎卵石，下同)或卵石的生产、供应和使用。

一般工业与民用建筑和构筑物中的混凝土、钢筋混凝土和预应力混凝土用碎石或卵石的质量，应符合本标准的规定。

水利、港口及道路工程混凝土用碎石或卵石的质量检验，可参照本标准执行。

第2条定义由天然岩石或卵石经破碎、筛分而得的，粒径大于5毫米的岩石颗粒，称为碎石或碎卵石。

岩石由于自然条件作用而形成的，粒径大于5毫米的颗粒，称为卵石。

第3条当碎石或卵石的质量不能符合本标准规定时，应根据混凝土工程的质量要求，结合本地区的具体情况，采取相应措施，经过试验证实能确保工程质量，且经济又较合理时，方允许采用。

第4条碎石或卵石的取样和试验，应按本标准第四章的规定进行。

第二章质量要求第5条颗粒级配碎石或卵石的颗粒级配，一般应符合表1的要求。

注：①公称粒级的上限为该粒级的量大粒径。

单粒级一般用于组合成具有要求级配的连续粒级。

它也可与连续粒级的碎石或卵石混合使用，以改善它们的级配或配成较大粒度的连续粒级。

②根据混凝土工程和资源的具体情况，进行综合技术经济分析后，在特殊情况下允许直接采用单粒级，但必须避免混凝土发生离析。

第6条针、片状颗粒含量碎石或卵石中针、片状颗粒含量，应符合表2的要求。

针、片状颗粒的含量表2注：①针、片状颗粒的定义是：凡颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者称为针状颗粒；厚度小于平均粒径0.4倍者称为片状颗粒；平增粒径是指该粒级上下限粒径的平均值。

②对100号及100号以下的混凝土，其粗骨料中的针、片状颗粒含量可放宽到40%。

第7条含泥量碎石或卵石中的含泥量(即颗粒小于0.080毫米的尘屑、淤泥和粘土的总含量，下同)应符合表3的规定，但不宜含有块状粘土。

碎石或卵石中的含泥量表3注：①对有抗冻、抗渗或其它特殊要求的混凝土，其所用碎石或卵石的含泥量不应大于1%。

②如含泥基本上是非粘土质的石粉时，其总含量可由1.0%及2.0%分别提高到1.5%和3.0%。

建设用卵石、碎石试验检测方案1 适用范围适用于建设工程（除水工建筑物）中水泥混凝土及其制品用卵石、碎石。

2 试验目的为了测定建设用卵石、碎石的颗粒级配、表观密度、堆积密度和紧密密度、含泥量、泥块含量、针片状颗粒含量、压碎值指标。

3 试验依据《建设用卵石、碎石》GB/T 14685-20224 检验人员检验人员均为持证上岗人员。

5 试验设备石标准筛Φ300；电脑全自动恒应力试验机/Ι级；电子台秤；电子天平5000g；电子天平30Kg；电热鼓风恒温干燥箱；针、片状规准仪；压碎值指标；电动振筛机。

6 取样按同分类、类别、公称粒级及日产量组批，日产量不超过4000t，每2000t为一批，不足2000t亦为一批；日产量超过4000t，按每条生产线连续生产每8h的产量为一批，不足8h亦为一批。

7 试验方法和计算结果7.1 颗粒级配7.1.1 试验步骤按规定取样并缩分至表1中规定的质量，烘干或风干后备用。

表1（1）按表1规定称取试样。

将试样倒入按孔径大小从上到下组合的套筛（附底筛）上，然后进行筛分。

（2）将套筛置于摇筛机上，摇筛10min，取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小于试样总量的0.1%为止。

通过的颗粒并入下一号筛中，并和下一号筛中的试样一起过筛，直至各号筛全部筛完为止。

当筛余颗粒的粒径大于19.0mm时，在筛分过程中，允许用手指拨动颗粒。

（3）称出各号筛的筛余量。

7.1.2 计算结果（1）计算分计筛余百分率：各号筛的筛余量与试样总质量之比，精确至0.1%。

（2）计算累计筛余百分率：该号筛及以上各筛的分计筛余百分率之和应精确至1%。

筛分后，如每号筛的筛余量及筛底的筛余量之和与筛分前试样质量之差超过1%时，应重新试验。

（3）根据各号筛的累计筛余百分率评定该试样的颗粒级配。

7.2 表观密度7.2.1 试验步骤按规定取样，并缩分至表2规定的质量，风干后筛除小于4.75mm的颗粒，然后洗刷干净，平均分为两份备用。

JGJ 53-92中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法JGJ 53-92主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：1993年9月1日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔1992〕931号根据建设部(89)建标计字第8号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号JGJ53—92，自1993年9月1日起施行。

原部标准《普通混凝土用碎石和卵石质量标准及检验方法》(JGJ53—79)同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。

由建设部标准定额研究所组织出版。

中华人民共和国建设部1992年12月30日目次1 总则2 术语、符号2.1 术语2.2 符号3 质量要求4 验收、运输和堆放5 取样与缩分5.1 取样5.2 样品的缩分6 检验方法6.1 碎石或卵石的筛分析试验6.2 碎石或卵石的表观密度试验(标准方法)6.3 碎石或卵石的表观密度试验(简易方法)6.4 碎石或卵石的含水率试验6.5 碎石或卵石的吸水率试验6.6 碎石或卵石的堆积密度和紧密密度试验6.7 碎石或卵石的含泥量试验6.8 碎石或卵石的泥块含量试验6.9 碎石或卵石中针状和片状题粒的总含量试验6.10 卵石中有机物含量试验6.11 碎石或卵石的坚固性试验6.12 岩石的抗压强度试验6.13 碎石或卵石的压碎指标值试验6.14 碎石或卵石中硫化物和硫酸盐含量试验6.15 碎石或卵石的碱活性试验(岩相方法)6.16 碎石或卵石的碱活性试验(化学方法)6.17 碎石或卵石的碱活性试验(砂浆长度方法)6.18 碳酸盐集料的碱活性试验(岩石柱方法)附录A 碎石或卵石检测报告表附录B 本标准用词说明附加说明1 总则1.0.1 为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。

《建筑用卵石、碎石》国家标准编制说明（征求意见稿）标准修订编制组2020年10月一、工作简况1. 任务来源根据国家标准化管理委员会下达的国标委综合【2018】60号文件《关于下达2018年第三批国家标准制修订计划的通知》。

国家标准《建筑用卵石、碎石》列入此修订计划，计划号20181976-T-609。

标准归口管理单位为中国建筑材料联合会，负责起草单位为中国砂石协会、北京建筑大学。

2.工作过程2019年4月，中国砂石协会联合北京建筑大学组织召开标准编制预备会，讨论编制大纲，并启动标准编制单位征集工作。

会后由北京建筑大学负责完成标准修订初稿。

2019年12月9日，《建筑用卵石、碎石》编制组成立暨第一次工作会议在无锡召开。

中国砂石协会、北京建筑大学、中国建筑科学研究院有限公司、湖州新开元碎石有限公司、中国水利水电第八工程局有限公司等30余家单位的专家代表以及有关部门领导共50余人参加了会议。

本次会议成立了《建筑用卵石、碎石》编制组。

会上编制组广泛听取了参会专家、领导的意见和建议，明确了需要修改的条款及指标，制定了调研方案。

在各参编单位的积极配合下，调研数据陆续反馈回主编单位。

2020年3月，主编单位整理和总结了各参编单位的数据及建议，形成了《建筑用卵石、碎石》参编单位内部征求意见稿，并发往各参编单位。

2020年4月18日，召开了《建筑用卵石、碎石》编制工作会议，中国建筑材料联合会、中国砂石协会、北京建筑大学等单位50余位专家或领导参加会议，中国建筑材料联合会标准质量部周丽玮主任在发言中，提出《建筑用卵石、碎石》国标修订应当引领行业高质量发展和健康有序发展，保障建筑安全。

中国砂石协会专家委员会宋少民主任在发言中强调了国标修订的基本原则，包括要利于规模化的优质产能，要有创新等。

会议对标准具体章节和细节的修订内容进行了充分讨论。

2020年8月，主编单位在对各单位意见和建议进行多轮讨论的基础上，修改完成标准对外征求意见稿。

材料技术性能及检测标准二．砼用卵石（碎石）：1．执行标准：JGJ53-92《普通砼用卵石（碎石）质量标准及检验方法》3．检验项目：若受检单位能够提供法定检测单位出具的，能够证明该批卵石（碎石）合格的检测报告原件，则只做下列必检项目:颗粒级配；含泥量；泥块含量；压碎指标；针片状含量若无证明材料，或者法定单位检测报告与产品不符（有较大差异）时则应对该批材料进行：1) 颗粒级配2) 表观密度3) 紧密与堆积密度4) 含泥量5) 泥块含量6) 有机物7) 针片状含量8) 牢固性10) 压碎指标11) 硫化物及硫酸盐含量12) 碱活性（根据双方商定）。

三．混凝土试块：1．执行标准：GBJ107-87《砼强度检验评定标准》3．检验项目：抗压强度。

四．砂浆试块：1．执行标准：JGJ70-90《建筑砂浆基本性能测试方法》3．检验项目：立方体拉压强度。

六．烧结普通砖：1．执行标准：GB/T5101-1998《烧结普通砖》3．检验项目：若受检单位能够提供法定检测单位出具的，能够证明该批烧结普通砖合格的检测报告原件，则只做下列必检项目:外观质量；尺寸偏差；抗压强度若无证明材料，或者法定单位检测报告与产品不符（有较大差异）时则应对该批材料进行：1) 尺寸偏差2) 外观质量3) 抗压强度4) 冻融5) 泛霜6) 石灰爆裂七．烧结多孔砖：1．执行标准：GB13544-92《烧结多孔砖》3．检验项目：若受检单位能够提供法定检测单位出具的，能够证明该批烧结多孔砖合格的检测报告原件，则只做下列必检项目：外观质量；尺寸偏差；抗压强度若无证明材料，或者法定单位检测报告与产品不符（有较大差异）时则应对该批烧结多孔砖进行：1) 抗压强度，2) 外观质量，3) 尺寸偏差。

1) 冻融，2) 吸水率，3) 泛霜，4) 密度，5) 孔洞及排数，6) 石灰爆裂八．烧结空心砖：1．执行标准：GB13545-92《烧结空心砖与空心砌砖》3．检验项目：若受检单位能够提供法定检测单位出具的，能够证明该批烧结空心砖合格的检测报告原件，则只做下列必检项目:外观质量；尺寸偏差；抗压强度若无证明材料，或者法定单位检测报告与产品不符（有较大差异）时则应对该批烧结空心砖进行：1）抗压强度，2）外观质量，3）尺寸偏差。

石子质检报告检测什么内容1. 引言石子是广泛使用于建筑、道路和园林等领域的材料之一。

为了确保石子的质量和可靠性，石子质检报告成为了必要的工具。

本文将详细介绍石子质检报告所检测的内容。

2. 规格与尺寸石子质检报告首先会检测石子的规格与尺寸。

规格包括石子的种类与型号，例如河石、山石、圆石等等。

尺寸检测主要包括石子的直径、长度、宽度和厚度等。

这些数据对于后续工程的设计和施工有着重要的指导作用。

3. 外观质量外观质量是石子质检报告中的另一个重要部分。

外观质量主要检测石子的表面平整度、颜色、纹理和光洁度等。

石子表面的平整度对于美观和质量都有着重要的影响，因此需要进行详细的检测和评估。

4. 抗压性能抗压性能也是石子质检报告的关键内容之一。

石子在建筑和道路等工程中需要承受一定的压力和负荷，因此其抗压性能的检测显得尤为重要。

石子质检报告会对石子的抗压强度进行测试，以确保石子的使用安全性和可靠性。

5. 耐磨性能耐磨性能是石子质检报告另一个重要的检测指标。

石子在使用过程中会接触到各种外力和磨损，因此其耐磨性能的检测对于保持石子的美观和耐久性具有重要意义。

通过耐磨性能的检测，可以判断石子的使用寿命和磨损程度。

6. 吸水性能吸水性能也是石子质检报告的内容之一。

石子在一些特殊环境中容易吸水，导致体积变化和石子的品质下降。

因此，吸水性能的检测可以帮助我们评估石子的吸水能力和膨胀性，以选择适用于特定场合的石子产品。

7. 放射性检测一些石子可能含有放射性物质，对人体健康造成潜在的风险。

因此，石子质检报告通常也会进行放射性物质的检测。

放射性检测可以帮助我们了解石子是否符合放射性安全标准，保障使用者的身体健康和安全。

8. 声音检测声音检测也是石子质检报告的一个重要部分。

石子的声音特性可以反映其内部结构和质量。

通过声音检测，可以判断石子的坚固性和内部断裂程度。

这对于确保石子质量的稳定性和可靠性具有重要意义。

9. 总结石子质检报告的检测内容包括规格与尺寸、外观质量、抗压性能、耐磨性能、吸水性能、放射性检测以及声音检测等。
