用仪器和其他实验设备测定表征水或其他液体流动及其同固体边界相互作用的各种物理参量，并对测定结果进行分析和数据处理，以研究各种参量之间的关系。
实验的目的是揭示各种水流运动规律和机理，验证理论分析和数值计算结果，为工程设计和建设提供科学依据，以及综合检验工程设计质量和工作状态。
水动力学实验是从观测自然界和工程设施中的实际流动过程开始的，这种观测即所谓原型实验。
进行原型实验，难于分别控制各种参量，而且费用高，有时甚至不可能进行，如一个水利工程或水中航行器在建成前就没有实验对象。
后来，水动力学实验大都是在专门设计的实验室或实验场内用模型进行，这就是所谓模型实验。
实验模型一般比原型小，也有与原型相等或比原型大的。
水动力学模型实验是要研究流体某一流动特性参量同边界形状参量、流体特性参量、作用力参量之间的函数关系。
在水动力学中，有些问题可用理论分析或数值计算方法求解；有些问题因物理现象复杂，基本规律还不清楚，或因边界形状复杂，而只能用实验方法研究。
水动力学实验理论水动力学实验理论包括力学过程的模拟、实验方案的优化、测试系统的设计、实验数据的处理等问题。
以下只论述第一个问题。
力学过程的模拟理论（又称模型理论）是模型实验的理论依据。
模型实验的正确提法，模型实验结果转用到原型上去，都是以量纲分析和相似律为基础的。
水动力学实验主要涉及惯性力(见达朗伯原理)、重力和粘性力。

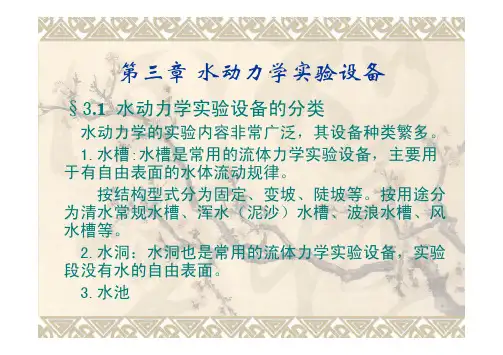

1.净水器，2.阀门，3.泵组，4.集水箱，5.安定段，6.阻尼网，7.收缩段，8.工作段,9.出水阀， 10.储水箱循环水槽结构示意图Tunnel AssemblySettling Chamber Exit Section Motor Assembly小型水槽大型水槽船舶试验水槽（400m）其它水槽（1）拖曳水槽：船模实验、分层流实验等（2）波浪水槽在普通水槽上装上造波器和消波器，造波器用来模拟海浪，有多种形式。
在水槽的另一端，消波器使水波以及模型产生的船波不再反射。
造波装置波浪水槽防波堤模型实验可用于：波－流相互作用含沙水流运动底泥起动悬移质沉降波流与不同底质的相互作用清浑水两用波流水槽小型水洞重力式水洞的结构示意图如下所示：水泵将地下水池中的水泵入高位的水箱中，水箱内的溢流板使水箱中的水位保持恒定。
水箱内还插有多孔阻尼板作为稳流装置，用来消除进水所引起的波动。
水在管道内经过扩压段、整流网和收缩段后进入实验段，然后流入回流渠道，集中到水池中。
1.沟，2.磅秤，3.量水箱，4.切换机构，5.溢流箱，6.水池，7.水泵，8.回水管，9.出水阀，10.实验装置; 11.进水阀，12.水箱，13.多孔阻尼板，14.溢流坝图为在空化实验水洞中用频闪光源拍摄到的高速旋转螺旋桨的空化现象照片，从照片中可看到在螺旋桨叶梢上产生的空泡形成的螺旋线。
为了观察非定常流动和高速运动流场的流动图像和变化过程，通常需要采用高速摄影技术。
水利枢纽工程长江口深水航道整治工程——导堤长江口整体物理模型试验大厅外观效果图（上海浦东）水平缩尺为1:1000，垂直缩尺为1:125长江口物理模型（南京水科院）钱塘江河口（含杭州湾）整体模型（杭州）。
船舶与海洋工程试验研究模型模拟与制作上海交通大学海洋工程国家重点试验室2误差不能超过1毫米。
3海洋平台模型的制作模型物理特性模拟模型试验相似理论要求；海洋平台物理特性的真实模拟和精确测试是实验结果正确与否的重要基础；5模型物理特性约束条件为为模型质心三维坐标的目标6其中，Rxx, Ryy, Rzz分别为模型绕三个坐标轴的惯性半径目标值。
7m模型质量调节质量调节完成后，在专用的船模调节架上进行船模重心位置和刀口10●调节架转动部分的相关已知参数：基准面至刀口转动轴的垂向高度Z O调节架质量W 1调节架重心垂向位置Z G1调节架绕刀口转动轴的惯性半径l 1●船模在调节架中间沿纵向方向放置。
重心和惯量调节装置----船模调节架调节架转动部分的重量W 1、重心垂向位置Z G1、绕刀口转动轴的惯性半径l 1均需要在进行船模参数调节之前进行测量，并作为已知量处理。
刀口形成的转动轴基准面（船底基平面）O z 111213通过纵向倾斜试验获得；14●根据分布质量的单摆振荡原理，惯性矩的定义和平行轴原理151617 1819●根据实际系泊锚链的尺寸（长度和直径）按缩尺比选用模型系泊链的长度和直径。
●对于锚链和钢丝绳，模型选用微型锚链和钢丝绳模拟●对于尼龙缆，模型选用软绳或微型钢丝绳模拟。
系泊缆自身外形的几何相似20210510152025303540非线性弹性的模拟系泊链重块微型钢丝绳弹簧微型锚链单位配重（铅丝）立管的模拟与系泊缆的模拟类似。
立管的模拟Steep-S configuration lazy wave configuration 24带浮子的长立管（Riser）模型25软刚臂系泊系统的制作与模拟三分力仪万向接头软刚臂与吊杆转动机构内含压载以调节重量、重心27及电位器张力腿模型：靠垫模型29跨接软管模型码头模型31长度l4 32重力加速度g底部上表面到刀口距离z12W3323435）方法，即采用足够大的缩尺比λ，如1:200。
![[理学]3第三章-水动力学基础PPT课件](https://uimg.taocdn.com/534803d8581b6bd97e19ea71.webp)
船舶与海洋工程试验研究第二讲上海交通大学海洋工程国家重点实验室内容提要一、模型试验概述二、模型试验设施介绍三、国内外海洋工程水池概况四、我校海洋工程水池模型试验基础232005年秋季“卡特里娜”和“丽塔”飓风毁坏了墨西哥湾地区113座石油平台、457条油气管道。
恶劣的海洋环境是影响海洋工程设施安全性的重要因素1980年3月，北海的挪威“基兰”号石油平台被波涛吞没，死亡120多人。
模型试验研究的必要性4●海洋环境恶劣，海洋工程往往技术复杂、投资巨大、风险极高，其技术性能、安全性能和作业性能等均需要充分研究和论证。
●常用研究手段：数值模拟（Numerical Simulation ）模型试验（Model Test ）●结构有限元分析理论与软件（SESAM、NASTRAN等）均相当成熟，结构强度分析等可通过数值模拟来完成。
●在水动力性能分析方面，虽然凭借当今计算流体力学（CFD）的水平，可以进行数值模拟与计算，然而，由于计算中常引入诸多假定或经验数据，计算结果可靠度欠佳。
●因此，迄今为止，海洋工程界仍然一致认为水动力模型试验的结果最为可靠，并以此作为设计、建造浮式海洋平台的最终定夺。
●几乎任何一座浮式海洋平台的设计、建造都要进行物理模型试验。
5模型试验研究的作用●随着数值模拟技术和计算机技术的进步，模型试验研究的作用也在发生改变。
●早期，主要通过模型试验获得海洋工程结构物的水动力性能，并进行方案的优化设计。
●现在，方案设计的大量优化工作依据数值模拟结果在计算机上完成，模型试验主要用于对数值预报结果的验证，预报非线性和不可预知性的水动力特性，以及对优化设计方案技术性能的认证，并提供最直接和最可靠的性能依据。
●有时，模型试验还能够最直观地让我们发现未知现象，丰富对自然界的认识。
67FP 12.5m()原设计14.5m()更改设计原设计系泊链系泊系统支撑机构更改设计首部型线BZ25-1 FPSO 2002年~2003年挪威APL 公司委托交大进行的渤海BZ25-1 FPSO 系统工程试验研究中，发现浅水非线性水动力作用造成FPSO 运动与系泊力异常，进而部分更改了FPSO 型线和系泊系统的设计方案原设计现设计原方案试验80 0 0Time (s) 0Time (s)02001年美国SOFEC 公司委托交大进行的FPSO 系统试验研究中，发现设计方案会产生意外的波浪砰击现象。
模型试验研究的目的●预报运动与载荷,验证理论（数值）预报结果。
●发现任何不可预知性和非线性的动力行为、运动与载荷，这些一般不能被水动力数值模型所预报。
●评估设计方案的技术性能与可行性。
●提供海洋工程结构物在安装和作业过程中行为特性的可视化证明。
9内容提要一、模型试验概述二、模型试验设施介绍三、国内外海洋工程水池概况四、我校海洋工程水池模型试验基础10海洋工程水池要求可以模拟风、浪、流各种海洋环境条件并能根据试验要求改变水深，水池的主要装备一般有：●可升降假底●造波机●消波装置●造流系统●造风系统●大跨度XY拖车11大面积可升降假底False Bottom:28m×26m0m调节水深Water Depth Adjustment5m双摇板造波机造单方向传播的长峰波Hydraulic Wave Generator多单元造波机造多方向长峰波、短峰波1415荷兰MARIN 海洋工程水池双边多单元造波机造波录像剪辑消波系统MARIN消波滩设计17假底上方形成均匀稳定的回流消波滩升降假底高压喷水回流式高压喷水造流系统19直喷式高压喷水造流系统20深水造流系统管道布置造流泵具有生成垂向流速剖面的能力生成流速具有较好的稳定性21造风系统22造风系统Wind generating systemVmax=10m/s定常风和风谱Stable Wind and Wind Spectrum 大跨度XY方向拖车25一、模型试验概述二、模型试验设施介绍三、国内外海洋工程水池概况四、我校海洋工程水池模型试验基础内容提要国内外主要海洋工程水池尺度所在国家水池主体深井长(m)宽(m)深(m)直径(m)深(m)巴西403015525荷兰453610.5530挪威805010--美国4530 5.8-16.8加拿大36263614.8日本14145630中国50306--中国504010540巴西LabOceano水池（Brazilian OceanTechnology Laboratory）2003年建成。
尺度40m×30m×15m，中间深井直径5m，深25m。
位于巴西里约热内卢●水深调节范围：0~25m●造波能力：最大波高0.52m●造流能力：最大流速表面0.25m/s、底部0.1m/s ●造风能力：最大风速12m/s29巴西LabOceano 水池介绍（Brazilian Ocean Technology Laboratory ）30荷兰MARIN(Maritime Research Institute Netherlands)海洋工程水池2000年建成，位于荷兰Wageningen 。
主尺度为45m ×36m ×10.5m ，池中设有直径为5m 的深井，可使试验水深达30m 。
MARIN水池平面图●h=0~30m●Hmax=0.7m●Vc=0.5m/s底部0.1m/s●Vw=10m/s●当今世界上最先进、最深的海洋工程水池。
31挪威MARINTEK水池( Norwegian MarineTechnology ResearchInstitute)1981年建成，位于挪威Trondheim，是当时世界上最先进的水池。
主尺度为80m×50m×10mh=0~10m，Hmax=0.9m，Vc=0.2m/s，Vw=12m/s美国OTRC(Offshore TechnologyResearch Center)水池1988年建成，位于美国Houston的Texas A&MUniversity。
长150ft，宽100ft，深19ft，中间的深井深度为55ft 。
●水深h=0~16.8m●最大波高Hmax=0.9m●最大流速Vc=0.6m/s●最大风速Vw=12m/s加拿大CHC(Canadian Hydraulics Centre)水池位于加拿大Ottawa。
尺度36m×26m×3m，中间深井直径6m，深14.8m。
●h=0~14.8m●Hmax=0.7m●Vw=12m/s日本国家海事研究所NMRI水池（National Maritime Research Institute）2001年建成，位于日本东京。
圆形水池，直径14m，水深5m，中间深井直径6m，深30m。
●h=0~30m●Hmax=0.5m●Vc=0.2m/s1992年建成，主尺度50m×30m×6m上海交通大学海洋工程国家重点实验室海洋工程水池国家发改委、上海市、上海交通大学、中国海洋石油总公司投资建设海洋深水试验池建于上海交通大学闵行校区，总投资约1亿多元，2005年开工建设，已于2008年12月运行。
40水池主体：长50米宽40米深10米海洋深水试验池深井：直径最大工作水深海洋深水试验池侧视图Hmax=0.5mVc=0.4m/sVw=10m/s43造波系统：多单元造波机可产生方向可变的规则或不规则长峰波或短峰波，有义波高可达0.3米；造流系统：深水造流系统可产生整体流或分层流，表层流速可达0.4米/秒，整体流速可达0.1米/秒；造风系统：造风系统可产生风向和风速均可变的定常风或非定常风，最高风速可达10米/秒；水深调节系统：升降假底可使水池主体水深在0~10 米间自由调节，使深井水深在10-40米间自由调节；拖车：大跨度XY 拖车系统最大车速1.5米/秒。
深水试验池设施主要技术指标4440m 50mO●国内首个、世界第二个池外循环式整体造流系统。
