光电仪器原理与设计

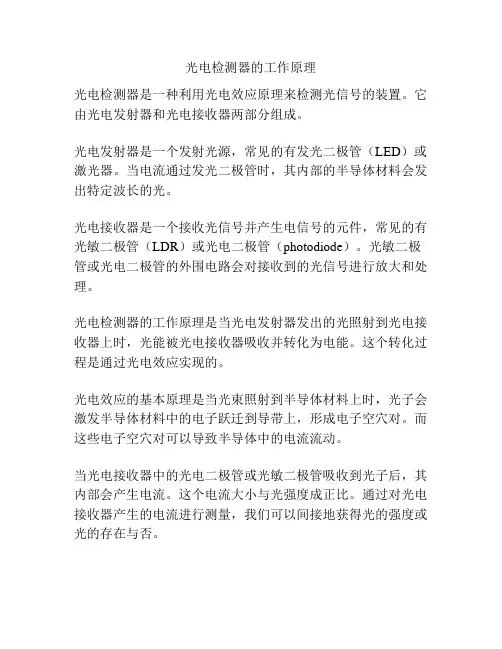

光电检测器的工作原理
光电检测器是一种利用光电效应原理来检测光信号的装置。

它由光电发射器和光电接收器两部分组成。

光电发射器是一个发射光源，常见的有发光二极管（LED）或激光器。

当电流通过发光二极管时，其内部的半导体材料会发出特定波长的光。

光电接收器是一个接收光信号并产生电信号的元件，常见的有光敏二极管（LDR）或光电二极管（photodiode）。

光敏二极管或光电二极管的外围电路会对接收到的光信号进行放大和处理。

光电检测器的工作原理是当光电发射器发出的光照射到光电接收器上时，光能被光电接收器吸收并转化为电能。

这个转化过程是通过光电效应实现的。

光电效应的基本原理是当光束照射到半导体材料上时，光子会激发半导体材料中的电子跃迁到导带上，形成电子空穴对。

而这些电子空穴对可以导致半导体中的电流流动。

当光电接收器中的光电二极管或光敏二极管吸收到光子后，其内部会产生电流。

这个电流大小与光强度成正比。

通过对光电接收器产生的电流进行测量，我们可以间接地获得光的强度或光的存在与否。

光电检测器广泛应用于多个领域，如光通信、光电传感、光电测量等。

在各个领域中，光电检测器都起到了至关重要的作用。

光电仪器设计光电仪器是一种利用光电效应进行测量的设备，广泛应用于科学研究、工业生产、医疗诊断等领域。

随着科技的不断发展，光电仪器的设计和制造技术也在不断进步。

本文将对光电仪器设计原理与实践进行探讨，以期为光电仪器设计和应用提供有益的参考。

一、光电仪器设计原理概述光电仪器设计原理主要包括光电效应、光学系统、电子系统和数据处理等方面。

光电效应是指光照射到半导体材料上时，会产生电子-空穴对，从而产生电流。

光学系统主要包括光源、光学传感器、光学镜头等，用于将光信号转换为电信号。

电子系统主要包括放大器、滤波器、模数转换器等，用于对电信号进行处理和放大。

数据处理主要包括数据采集、信号处理、数据分析等，用于提取有用的信息。

二、光电仪器设计实践探讨1. 光源选择：光源是光电仪器设计的关键因素之一。

根据不同的应用需求，可以选择合适的光源，如激光、LED、荧光灯等。

光源的选择应考虑其稳定性、亮度、波长等因素。

2. 光学传感器设计：光学传感器是光电仪器中的核心部件，用于将光信号转换为电信号。

光学传感器设计应考虑其灵敏度、分辨率、响应速度等因素。

3. 光学镜头设计：光学镜头用于将光信号聚焦到光学传感器上，其设计应考虑其焦距、光圈、像差等因素。

4. 电子系统设计：电子系统是光电仪器中的关键部分，用于对电信号进行处理和放大。

电子系统设计应考虑其噪声、漂移、线性度等因素。

5. 数据处理设计：数据处理是光电仪器中的关键环节，用于提取有用的信息。

数据处理设计应考虑其算法、速度、精度等因素。

三、光电仪器设计在实际应用中的探讨1. 提高测量精度：通过优化光电仪器设计，可以提高测量精度，满足高精度测量的需求。

2. 扩展测量范围：通过合理设计光学系统和电子系统，可以扩展光电仪器的测量范围，满足不同应用场景的需求。

3. 提高测量速度：通过优化数据处理算法，可以提高光电仪器的测量速度，满足实时测量的需求。

4. 降低成本：通过采用先进的设计理念和制造技术，可以降低光电仪器的成本，提高市场竞争力。

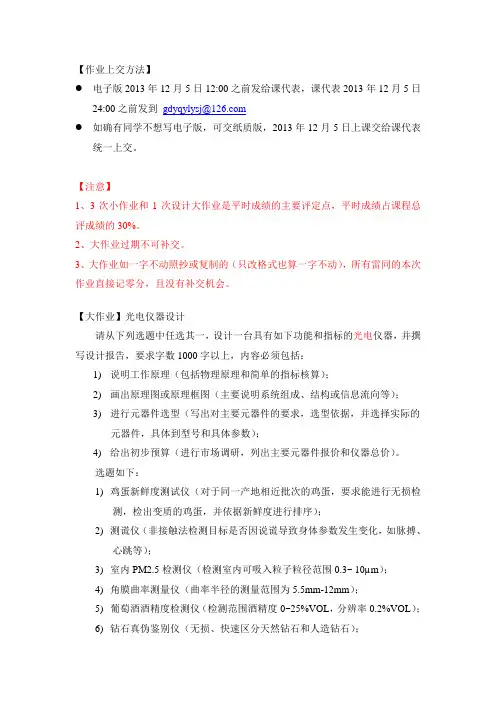

【作业上交方法】●电子版2013年12月5日12:00之前发给课代表，课代表2013年12月5日24:00之前发到gdyqylysj@●如确有同学不想写电子版，可交纸质版，2013年12月5日上课交给课代表统一上交。

【注意】1、3次小作业和1次设计大作业是平时成绩的主要评定点，平时成绩占课程总评成绩的30%。

2、大作业过期不可补交。

3、大作业如一字不动照抄或复制的（只改格式也算一字不动），所有雷同的本次作业直接记零分，且没有补交机会。

【大作业】光电仪器设计请从下列选题中任选其一，设计一台具有如下功能和指标的光电仪器，并撰写设计报告，要求字数1000字以上，内容必须包括：1)说明工作原理（包括物理原理和简单的指标核算）；2)画出原理图或原理框图（主要说明系统组成、结构或信息流向等）；3)进行元器件选型（写出对主要元器件的要求，选型依据，并选择实际的元器件，具体到型号和具体参数）；4)给出初步预算（进行市场调研，列出主要元器件报价和仪器总价）。

选题如下：1)鸡蛋新鲜度测试仪（对于同一产地相近批次的鸡蛋，要求能进行无损检测，检出变质的鸡蛋，并依据新鲜度进行排序）；2)测谎仪（非接触法检测目标是否因说谎导致身体参数发生变化，如脉搏、心跳等）；3)室内PM2.5检测仪（检测室内可吸入粒子粒径范围0.3~ 10µm）；4)角膜曲率测量仪（曲率半径的测量范围为5.5mm-12mm）；5)葡萄酒酒精度检测仪（检测范围酒精度0~25%VOL，分辨率0.2%VOL）；6)钻石真伪鉴别仪（无损、快速区分天然钻石和人造钻石）；7)红细胞平均直径检测仪（测量新鲜血液样本中的红细胞平均直径）；8)洞穴形貌勘探仪（测量并重构洞穴内部地形地貌）。

光电仪器设计课程设计一、教学目标本课程旨在让学生掌握光电仪器设计的基本原理和方法，培养学生运用光电知识解决实际问题的能力。

通过本课程的学习，学生将能够：1.了解光电仪器的基本原理和组成；2.掌握光电检测、信号处理和显示技术；3.学会光电仪器的设计方法和步骤；4.能够运用所学知识解决实际光电仪器设计问题。

同时，培养学生团队合作、创新意识和工程实践能力，提高学生对光电仪器的兴趣和热情。

二、教学内容本课程的教学内容主要包括光电仪器的基本原理、光电检测技术、信号处理和显示技术、光电仪器的设计方法和步骤。

具体包括以下几个部分：1.光电仪器的基本原理：光的传播、光电效应、光的检测；2.光电检测技术：光电探测器、信号处理电路、显示技术；3.光电仪器的设计方法和步骤：设计原理、设计方法、设计实践；4.光电仪器案例分析：分析实际光电仪器的工作原理和设计方法。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

1.讲授法：通过讲解光电仪器的基本原理和设计方法，使学生掌握光电仪器的理论知识；2.讨论法：学生进行小组讨论，培养学生的团队合作能力和创新意识；3.案例分析法：分析实际光电仪器的设计案例，使学生了解光电仪器的实际应用；4.实验法：进行光电仪器的设计和实验，培养学生运用所学知识解决实际问题的能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用《光电仪器设计》作为主教材，系统介绍光电仪器的理论知识；2.参考书：推荐《光电检测技术》、《信号处理与显示》等参考书，供学生深入学习；3.多媒体资料：制作光电仪器设计的PPT、视频等多媒体资料，帮助学生更好地理解光电仪器的原理和设计方法；4.实验设备：准备光电仪器设计所需的实验设备和器材，进行实际操作和实验。

五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以保证评估的客观性和公正性，全面反映学生的学习成果。

全智能光学仪器原理
全智能光学仪器原理是通过激光束穿过待测物体，利用光学原理进行测量和分析的一种仪器。

该仪器利用光的传播速度较快的特点，能够快速、精确地获取待测物体的相关信息。

以下是全智能光学仪器的工作原理和主要应用介绍。

全智能光学仪器的工作原理主要包括激光发射、光束传输、物体测量和数据处理等几个步骤。

首先，激光器发射出一束单色、单向、高亮度的激光束，该激光束穿过光学传输系统，经过透镜的聚焦使其能量集中在一个小的点上。

然后，激光束照射到待测物体上，根据物体对激光束的散射、折射等现象，测量出物体的形貌、轮廓、表面粗糙度等参数。

最后，通过光电探测器将激光束的反射信号转化为电信号，并经过数据处理与分析，得到最终的测量结果。

全智能光学仪器具有广泛的应用领域。

例如在制造业中，它可以用于测量和检测物体的尺寸、形状、形态等；在医学领域，可以用于眼科、牙科等领域的测量和检查；在地质勘探中，可以用于获取地下岩石和矿物的信息等。

此外，全智能光学仪器还可以应用于科学研究、环境保护、安防等领域，发挥着重要的作用。

总之，全智能光学仪器通过激光束的传播和物体的光学反射等现象，实现了对待测物体的快速、精确测量。

其工作原理简单明了，应用领域广泛，可以有效地满足不同领域的测量需求。

光电测量系统设计报告一、引言近年来，光电测量技术在各个领域中得到了广泛的应用和发展。

光电测量系统是一种用于测量光的强度、波长、光谱、光色度等参数的仪器设备。

光电测量系统在光学、电子、材料等领域中有着重要的用途，本报告旨在设计一种基于XYZ色度标准的光电测量系统。

二、设计原理XYZ色度标准是一种广泛应用的颜色空间，它可以将任意颜色转化为线性变换下的三个刺激值。

光电测量系统基于XYZ色度标准的设计主要包括光源、光谱分析仪、光电传感器和数据处理部分。

1.光源：选择高质量的白色LED作为光源，保证光线的稳定性和均匀性。

2.光谱分析仪：采用高分辨率的光谱分析仪，可以准确地分析光源的光谱，并提供基于XYZ色度标准的光谱数据。

3.光电传感器：选择高灵敏度、宽动态范围的光电传感器，可将光信号转换为电信号，并提供给数据处理部分进行处理。

4.数据处理：利用计算机进行数据处理，根据XYZ色度标准进行色度计算，并将结果显示在计算机屏幕上。

三、系统设计与实施1.硬件设计：(1)光源：选择白色LED光源，通过特殊的光学配置保证光线均匀分布，并通过反馈控制保持光源的稳定性。

(2)光谱分析仪：选择高分辨率光谱分析仪，可以快速获取光谱信息，并将光谱数据传输给计算机。

(3)光电传感器：选择高灵敏度、宽动态范围的光电传感器，可以准确地转换光信号为电信号，并传输给计算机。

(4)数据处理部分：利用计算机进行数据处理，设计合适的算法来实现XYZ色度计算，并将结果通过界面显示出来。

2.软件设计：(1)数据采集：通过光谱分析仪和光电传感器实时获取光谱和光强度数据，并传输给计算机。

(2)数据处理：将光谱数据和光强度数据进行处理，基于XYZ色度标准计算RGB刺激值，并将结果转化为色度坐标。

(3)结果显示：将色度坐标显示在界面上，同时提供保存数据的功能，方便后续分析。

四、系统测试与验证进行系统的测试与验证是确保系统设计能够正确实施的重要步骤。

1.灯光源测试：测试光源的稳定性和均匀性，确保在测量过程中光源的参数保持不变。

光电系统设计是一门涉及光学、电子和通信等多个领域知识的综合型学科，其在现代科技和工程领域中起着至关重要的作用。

光电系统的设计与应用涉及到光学元件、光电子器件、光电传感器、光电子通信等多个方面，涵盖了生产制造、信息传输、医疗健康、军事安全等各个领域。

本文将从方法、实用技术和应用三个方面对光电系统设计进行探讨。

一、方法1.1 光电系统设计的基本原理光电系统的设计主要基于光学原理和电子技术，通过光学元件和光电子器件的相互作用进行信息的采集、处理和传输。

其中，光学原理涉及到光的传播、反射、折射、色散等现象，而电子技术则包括了电磁波的接收、放大、调制、解调、数字化等技术手段。

1.2 光电系统设计的步骤光电系统设计的步骤一般包括需求分析、系统设计、元器件选型、系统集成、性能测试和应用推广等环节。

在需求分析阶段，需要明确系统的功能要求、使用环境和工作条件等信息；在系统设计阶段，需要根据需求分析的结果，确定系统的整体结构、功能模块和工作流程；在元器件选型阶段，需要根据设计要求，选择合适的光学元件、光电子器件和电子元器件；在系统集成阶段，需要进行硬件和软件的集成，确保系统的稳定运行和性能优良；在性能测试阶段，需要对系统进行功能测试和性能指标测试，以验证系统设计的有效性和可靠性；在应用推广阶段，需要将设计完成的光电系统投入到实际应用中，提高系统的经济效益和社会效益。

1.3 光电系统设计的关键技术在光电系统设计中，有一些关键技术是需要重点掌握和应用的，包括了光学成像技术、光电传感技术、光电通信技术、光电显示技术、光电测量技术等。

在这些技术中，光学成像技术是指利用光学器件将目标物体的信息转化为光学图像，用于观测和分析；光电传感技术是指利用光电传感器对光信号进行转换和探测，用于环境监测、医疗检测等领域；光电通信技术是指利用光纤或光无线传输技术进行信息通信和数据传输，具有高速、大容量和抗干扰能力强的特点；光电显示技术是指利用光电子器件将电子信号转化为光信号，进行信息显示和图像展示；光电测量技术是指利用光学测量原理获取目标物体的尺寸、形状、位置等信息，用于工程测量和科学研究等领域。

光电探测的基本原理光电探测是利用光电效应将光信号转化为电信号的一种技术。

它基本的原理是当光子入射到某种物质表面时，会引起光电子的发射，从而产生电流。

这种现象被称为外光电效应。

根据外光电效应的不同特点，我们可以将光电探测器分为光电导、光电阻、光电二极管、光电倍增管等不同类型。

光电导器是一种利用光电效应的玻璃管，一端封闭，内部充满一种特殊的光敏剂。

当有光照射到光敏剂上时，光照能量会被吸收，产生电子。

这些电子在电场的作用下会受到加速，从而形成电流。

光电导器的灵敏度很高，可以接收到很弱的光信号，并且其输出电流与入射光信号的强度成比例。

但是光电导器的响应速度较慢，适用于一些需要高信噪比的低速光探测应用。

光电阻是一种依靠光敏材料电阻变化特性来实现光电转换的器件。

光电阻的原理是光照射到光敏材料上时，能够使材料内的带电粒子的能级发生变化，从而影响材料的电导率。

光敏材料通常是一些半导体材料，如硒化锌、硒化镉等。

当光照射到光电阻上时，光子的能量足够高时，电子就会从价带上跃迁到导带，产生自由电子。

这些自由电子的增多会使光电阻的电阻值减小。

通过测量光电阻的电阻值的变化，我们可以得到入射光的强度。

光电二极管是一种利用P-N结的光电效应进行光电转换的器件。

由于P-N结的能带结构不同，当光子入射到P-N结上时，能量大于带隙能的光子会被吸收并激发电子从价带跃迁到导带，形成电子-空穴对。

由于P区的导电性较好，电子-空穴对会迅速分离，电子被P区收集，空穴被N区收集，形成一个电流。

光电二极管的输出电流与入射光的强度成正比，可以广泛应用于光探测、通信等领域。

光电倍增管是一种利用光电效应将入射光子转化为电子，然后通过电子倍增技术将电子数量进行倍增，最终得到强电信号的器件。

光电倍增管通常由光阴极、电子倍增器和阳极组成。

光阴极接收到入射光子后，会发射出电子，这些电子通过电子倍增器中的过程进行倍增，最后到达阳极产生电流。

光电倍增管具有高增益、快速响应和高信噪比的特点，适用于低光强下的探测和测量。
