多层单元式住宅方案设计及局部施工图设计一．教学目的本课程属于建筑设计基础训练阶段，主要学习低层建筑设计过程；重点掌握居住建筑空间的功能、形式、空间的处理原则和手法，提高分析空间、组合空间的能力；学习处理建筑与功能以及内外环境关系的方法；提高建筑表现图的绘制能力。
二、教学要求1.了解单元式空间的组合方法及特点。
2.熟悉居住建筑设计特点。
3.掌握建筑构造。
4.了解场地布置，环境设计的概念,方法。
5.了解徒手草图作方案的能力。
三、设计内容与任务（一）设计任务在所给场地内,修建1栋一梯两户住宅, 面积分别为120和90㎡，共五层高，即该建筑各有五户120和90㎡的户型，为1小型一单元的住宅，做出初步设计和局部施工图设计。
（二）设计要求1．紧密结合地形、地貌和周围环境进行总体设计，应设计人形道，车行道和停车场，应考虑绿化，总占地面积，1000㎡。
2．单体建筑应有好的朝向和通风，采用砖混结构。
3．功能设计及面积分配合理。
4．各人独立完成。
（三）图纸要求1、方案总平面图，1:500；2、方案平面图，1:200，应有底层，标准层（2-4层）和上人屋面图。
3、方案立面图和剖面图，应有正立面，侧立面，梯间处的剖面。
1:2004、施工大样图设计:绘制外墙大样,包括勒脚部分,墙身部分和檐口处大样（共3个）：1:20.四、设计周期和进度（一）设计周期共2周（二）、第一次草图阶段：徒手做总平面图,1:500；标准层平面，1:200，徒手绘制，教室批改。
（三）第二次草图阶段：图板及尺规作图，绘制标准层，正立面，外墙大样和总平面；标准A2图框，铅笔绘制，教室批改。
（四）正图阶段(含方案正图和局部施工大样图)：图板及尺规作图，按照要求绘制所有图纸和封面。
五、具体要求（一）图纸规格：1、图纸尺寸：590*420，A2打印并装订2、每套图纸须有统一的图名和图号。
（二）、图纸内容1、总平面图 1/500要求：画出准确的屋顶平面并注明层数，注明各建筑出入口的性质和位置；应有建筑物，人形道，车行道，绿化，用地红线，建筑的大小尺寸和定位尺寸，画出详细的室外环境布置（包括人行车行道路、停车场、绿化小品等），正确表现建筑环境与道路的交接关系；注指北针。
单元式多层住宅楼任务书学时：6周共18学时（3学时×6次）使用专业：城市规划本科图纸要求：墨线线条绘制，2号图（图纸数自定）一、设计题目：单元式多层住宅建筑设计二、设计目的配合理论教学已学习房屋建筑学知识，进行设计实践。
通过设计，培养学生综合运用建筑设计原理，分析问题并解决问题的能力，使学生基本掌握建筑设计的基本方法和步骤。
三、设计条件1、建设地点：详见附图2、面积指标及户型：一梯两户，每户至少两室一厅，（户型有两室一厅、三室一厅等）每户建筑面积从90平方米--120平方米，上下浮动10平方米。
3、辅助房间：厨房、卫生间、储藏室等4、其他设施：双阳台（生活阳台和辅助阳台，均按照50%计算建筑面积）5、层数及层高：六层，层高米（顶层由于设备管线稍高，最高不超过米）6、结构：钢混结构、墙200mm7、设计要求：套型恰当、使用方便、经济合理。
建筑设计应符合建筑模数，我国住宅模数采用3M，即300mm。
四、设计时间安排第一次课：讲解题目，查阅资料，第二次课：一草（总体构思，总平面设计）第三次课：二草（修改方案，调整草图，功能分区、户型选定）第四次课：三草（修改方案设计立面、版面设计定稿）第五次课：正草（尺规做图，手绘表现）第六次课：讲评五、设计内容及深度1、首层平面图、标准层平面图，比例1：200；确定各房间的形状、位置；表示门窗大小、位置，门的正确开启方式；楼梯、阳台；标注两道外部尺寸（总尺寸和轴线尺寸）；标注剖切符号；注写图名和比例。
单元平面图，比例1：100，包括家具摆放。
2、剖面图：比例1：200。
确定各主要部分的高度和分层情况；表示出楼梯的踏步、平台；标注出室内外地面标高、各层楼面标高、屋面标高，标注两道外部尺寸（建筑总高度和各层层高）；注写图名和比例。
3、立面图：比例1：200。
绘制出门窗、阳台、雨篷等立面构配件的形式和位置；注写图名和比例。
4、设计说明：技术经济指标：每套建筑面积A，使用面积系数K1，建筑总占地面积；方案说明，特点、结构、构造、材料的说明等。
单元式多层住宅施工图设计任务书一、目的要求根据单元式多层住宅方案设计图, 进行局部施工图设计, 熟悉施工图的内容、表示方法及工作步骤, 培养学生能综合运用所学的民用建筑设计原理及构造知识来分析问题和解决问题。
二、设计条件1.本设计为城市型住宅, 位于城市居住小区或工矿住宅区内, 具体地点自定。
2.面积指标: 平均每套建筑面积80～150m2。
3.套型及套型比由设计者自定(点式, 一梯两户)。
4.层数: 五层。
5.层高: 2800mm～3000mm。
6.结构类型: 砖混。
7.房间组成及要求( 自定) 。
三、设计内容及深度本设计因时间有限, 缺乏工种配合, 要全部达到施工图深度有困难, 故只部分达到施工图深度。
1.平面图( 标准层) 及底层入口局部平面图比例 1:50。
( 1) 纵横轴线及轴线编号。
( 2) 平面尺寸。
①总尺寸－外边缘尺寸。
②轴线尺寸－轴线间尺寸, 还须注出端轴线与建筑外边缘间尺寸。
③洞间墙段及门窗尺寸－凡洞间墙段为轴线等分者, 只需注明洞间的总尺寸。
非等分者, 则应按轴线分别注出。
④局部尺寸－包括墙厚尺寸, 不在轴线上的隔墙与相邻轴线间的关系尺寸, 建筑内部门窗洞口及壁柜等尺寸。
( 3) 室外地坪及楼地面标高, 楼地面坡度及坡向( 阳台、卫生间、厨房) 。
( 4) 不绘制家具, 但固定设备应表示。
( 5) 标注门窗编号( 按各地区通用的门窗标准图集编号直接引用) , 门的开启方向及方式。
( 6) 楼梯间绘出踏步、平台、栏杆扶手及上下行箭头。
( 7) 门洞( 无门扇者) 、搁板、吊柜等位置( 用虚线表示) 及尺寸( 并以引出线表示高度尺寸) 。
( 8) 详图索引号。
标注详图索引号, 在本设计中分两种情况: 一是本设计中绘制的详图大样; 二是选用当地通用的建筑构配件标准图。
( 9) 剖切线及剖面编号。
( 10) 底层平面应表示明沟、散水、台阶、平台等的位置和尺寸。
2.门窗表及技术经济指标( 1) 门窗表按五层总和统计, 见门窗表。

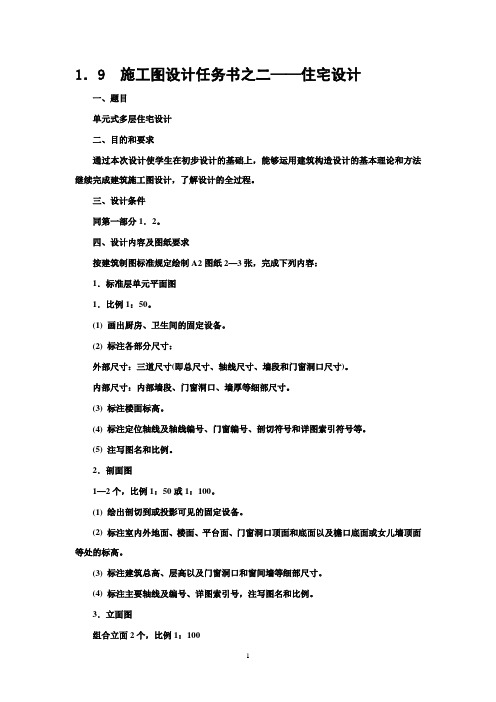

1．9 施工图设计任务书之二——住宅设计一、题目单元式多层住宅设计二、目的和要求通过本次设计使学生在初步设计的基础上，能够运用建筑构造设计的基本理论和方法继续完成建筑施工图设计，了解设计的全过程。
三、设计条件同第一部分1．2。
四、设计内容及图纸要求按建筑制图标准规定绘制A2图纸2—3张，完成下列内容：1．标准层单元平面图1．比例1：50。
(1) 画出厨房、卫生间的固定设备。
(2) 标注各部分尺寸：外部尺寸：三道尺寸(即总尺寸、轴线尺寸、墙段和门窗洞口尺寸)。
内部尺寸：内部墙段、门窗洞口、墙厚等细部尺寸。
(3) 标注楼面标高。
(4) 标注定位轴线及轴线编号、门窗编号、剖切符号和详图索引符号等。
(5) 注写图名和比例。
2．剖面图1—2个，比例1：50或1：100。
(1) 绘出剖切到或投影可见的固定设备。
(2) 标注室内外地面、楼面、平台面、门窗洞口顶面和底面以及檐口底面或女儿墙顶面等处的标高。
(3) 标注建筑总高、层高以及门窗洞口和窗间墙等细部尺寸。
(4) 标注主要轴线及编号、详图索引号，注写图名和比例。
3．立面图组合立面2个，比例1：100(1) 标明建筑外形及门窗、雨篷、外廊等配件的形式和位置，注明外墙饰面材料和做法。
(2) 标注边轴线及编号，注写图名、比例。
4．屋顶平面图比例1：100或1：200(1) 表示出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔、烟囱等位置，标注排水方向和坡度值。
(2) 标注屋面标高(结构上表面标高)，标注屋面上人孔等突出屋面部分的有关尺寸。
(3) 标注各转角处的定位轴线及编号。
(4) 外部标注两道尺寸(即轴线尺寸和雨水口到邻近轴线的距离和雨水口的间距)；(5) 标注详图索引符号，注写图名和比例。
5．外墙详图1—2个，1：30.6. 其它详图2—3个，比例自选。
要求选择有代表性的节点，表示清楚各部分的构造关系，标注有关细部尺寸、标高、轴线编号以及做法说明等。
7．门窗明细表和设计说明(1) 门窗明细表(按一个单元统计)：(2) 设计说明：主要包括工程概况、设计标准、施工说明和建筑做法说明等。
题目：单元式多层住宅施工图设计重庆大学课程设计房屋建筑学课程设计设计题目：多层单元式住宅施工图设计学院：班级：姓名、学号：指导老师：成绩：时间：重庆大学目录1.课程设计任务书……………………………………………………………………2.相关资料收集……………………………………………………………….. ……3.课程设计图纸……………………………………………………………………. …房屋建筑学课程设计任务书题目: 单元式多层住宅施工图设计一、目的要求合运用所学民用建筑设计原理及建筑构造知识来分析问题和解决问题的能力。
二、设计条件根据给定的住宅方案设计图，进行部分施工图设计。
三、设计内容及深度（一）、相关资料收集以资料收集为基础，每人写500字以上的资料综述，要求图文并茂。
（二）、设计图纸内容工图深度。
要求设计以仪器绘制，2#图2张（白色绘图纸），图标见附图，全套图纸按任务书所提供的格式及顺序，以A3规格的折叠装订。
1、单元标准层平面图比例1:50～1:100（一个单元，即一梯两户）a、标注纵横轴线及轴线编号。
b、标注三道尺寸。
第一道：总尺寸－建筑外包尺寸。
第二道：轴线尺寸－轴线间距及轴线至外墙边缘尺寸。
第三道：墙段及门窗洞口尺寸。
c、标注房间名称及面积。
d、绘出厨房、卫生间的固定设备。
(洗涤池、灶台、洗脸盆、浴缸、抽水马桶)e、标注门窗编号。
如M0920,C1815f、楼梯间绘出踏步、平台、栏杆扶手及上下行线。
引出绘制楼梯间底层平面图。
h、剖切线及剖面图编号。
(要求纵向剖到楼梯间)2、单元屋顶平面图比例1:100～1:150（一个单元，即一梯两户）a、标注纵横轴线及轴线编号。
b、标注二道尺寸。
第一道：总尺寸－建筑外包尺寸。
第二道：轴线尺寸－轴线间距及轴线至外墙边缘尺寸。
c、绘制屋面排水组织设计：屋面排水坡度、女儿墙纵坡、雨水口、落水管等的组织设计。
d、引注屋面构造详图编号。
3、门窗统计表按一个单元的门窗数量统计制表。

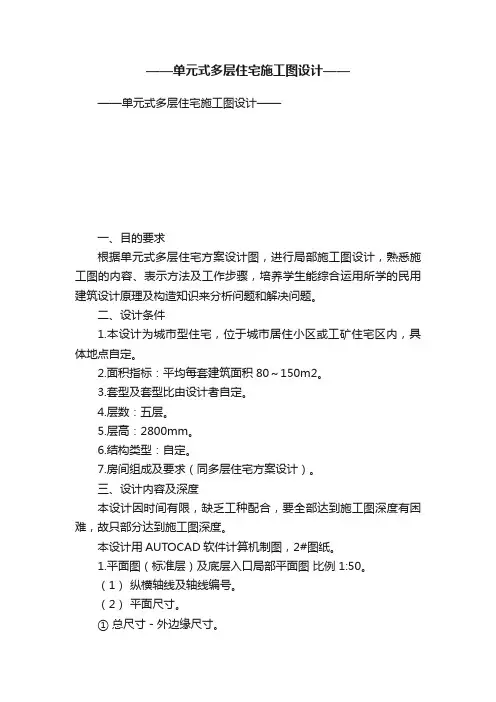

——单元式多层住宅施工图设计————单元式多层住宅施工图设计——一、目的要求根据单元式多层住宅方案设计图，进行局部施工图设计，熟悉施工图的内容、表示方法及工作步骤，培养学生能综合运用所学的民用建筑设计原理及构造知识来分析问题和解决问题。
二、设计条件1.本设计为城市型住宅，位于城市居住小区或工矿住宅区内，具体地点自定。
2.面积指标：平均每套建筑面积80～150m2。
3.套型及套型比由设计者自定。
4.层数：五层。
5.层高：2800mm。
6.结构类型：自定。
7.房间组成及要求（同多层住宅方案设计）。
三、设计内容及深度本设计因时间有限，缺乏工种配合，要全部达到施工图深度有困难，故只部分达到施工图深度。
本设计用AUTOCAD软件计算机制图，2#图纸。
1.平面图（标准层）及底层入口局部平面图比例 1:50。
（1）纵横轴线及轴线编号。
（2）平面尺寸。
① 总尺寸－外边缘尺寸。
② 轴线尺寸－轴线间尺寸，还须注出端轴线与建筑外边缘间尺寸。
③ 洞间墙段及门窗尺寸－凡洞间墙段为轴线等分者，只需注明洞间的总尺寸。
非等分者，则应按轴线分别注出。
④ 局部尺寸－包括墙厚尺寸，不在轴线上的隔墙与相邻轴线间的关系尺寸，建筑内部门窗洞口及壁柜等尺寸。
（3）室外地坪及楼地面标高，楼地面坡度及坡向（阳台、卫生间、厨房）。
（4）不绘制家具，但固定设备应表示。
（5）标注门窗编号（按各地区通用的门窗标准图集编号直接引用），门的开启方向及方式。
（6）楼梯间绘出踏步、平台、栏杆扶手及上下行箭头。
（7）门洞（无门扇者）、搁板、吊柜等位置（用虚线表示）及尺寸（并以引出线表示高度尺寸）。
（8）详图索引号。
标注详图索引号，在本设计中分两种情况：一是本设计中绘制的详图大样；二是选用当地通用的建筑构配件标准图。
（9）剖切线及剖面编号。
（10）底层平面应表示明沟、散水、台阶、平台等的位置和尺寸。
2.门窗表及技术经济指标（1）门窗表按五层总和统计，见门窗表。
（2）技术经济指标层套型建筑面积＝总建筑面积（m2）/总套数标准层使用面积系数＝标准层使用面积（m2）/标准层总建筑面积（m2）×100%3.剖面图比例 1:100（1）外墙轴线及其编号。

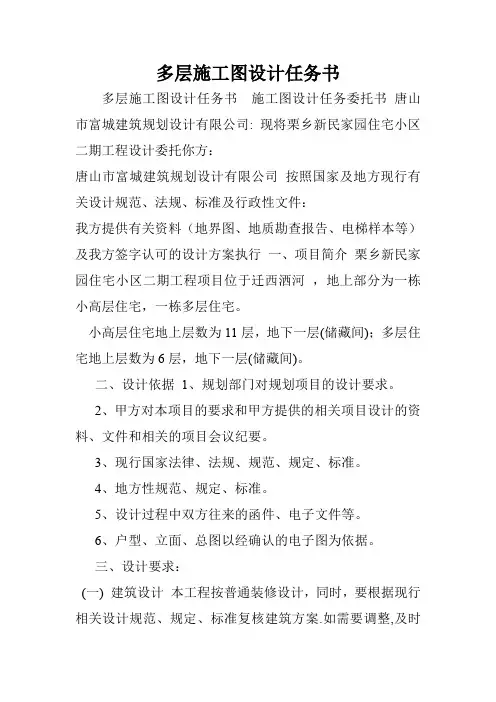

多层施工图设计任务书多层施工图设计任务书施工图设计任务委托书唐山市富城建筑规划设计有限公司: 现将栗乡新民家园住宅小区二期工程设计委托你方：唐山市富城建筑规划设计有限公司按照国家及地方现行有关设计规范、法规、标准及行政性文件：我方提供有关资料（地界图、地质勘查报告、电梯样本等）及我方签字认可的设计方案执行一、项目简介栗乡新民家园住宅小区二期工程项目位于迁西洒河，地上部分为一栋小高层住宅，一栋多层住宅。
小高层住宅地上层数为11层，地下一层(储藏间)；多层住宅地上层数为6层，地下一层(储藏间)。
二、设计依据1、规划部门对规划项目的设计要求。
2、甲方对本项目的要求和甲方提供的相关项目设计的资料、文件和相关的项目会议纪要。
3、现行国家法律、法规、规范、规定、标准。
4、地方性规范、规定、标准。
5、设计过程中双方往来的函件、电子文件等。
6、户型、立面、总图以经确认的电子图为依据。
三、设计要求：(一) 建筑设计本工程按普通装修设计，同时，要根据现行相关设计规范、规定、标准复核建筑方案.如需要调整,及时告知。
1、公共部分(1)外墙（风格、色调参照一期项目设计）：采用外墙保温，保温材料采用挤塑聚苯板。
外饰面以外墙涂料为主，部分贴外墙砖。
(2)外窗：外窗用60系列5+12+5中空玻璃塑钢推拉窗。
(3)屋顶：上人屋面防水采用SBS卷材防水，保温采用挤塑聚苯板保温，不上人屋面防水采用SBS卷材防水，保温采用聚苯板保温。
(4)住宅单元入口：住宅入口安装单元对讲门，入口台阶做花岗岩铺装。
(5)楼梯间：单元疏散楼梯间采用不锈钢钢栏杆及扶手，踏步和地面为花岗岩面层，墙面及顶棚为水泥砂浆抹面刷白内墙涂料，踢脚花岗岩。
(6)设备井/表箱：利用住宅楼入口和楼梯间布置设备井/表箱时，要注意合理利用空间。
井、箱门的开启方向和位置应方便适用，便于抄表等。
(7)地下室地面为水泥砂浆抹面、压光。
墙面及顶棚为砂浆抹面、压光后刷白内墙涂料，踢脚刷棕色油漆。

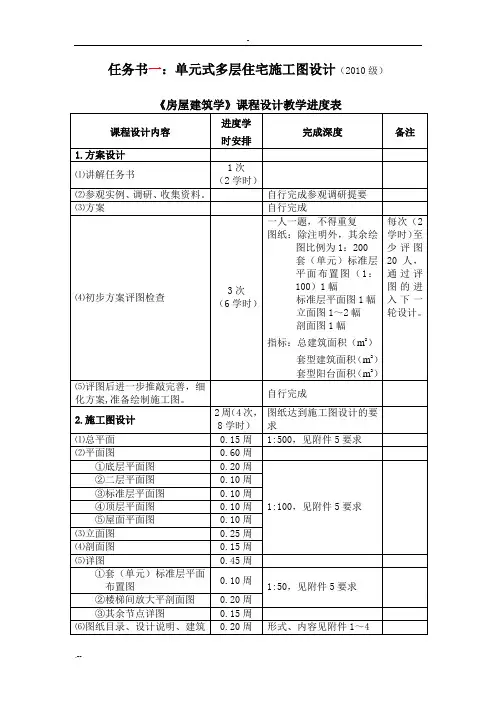

任务书一：单元式多层住宅施工图设计（2010级）一、教学目的与要求通过本设计使学生能够运用已学过的民用建筑设计的理论和方法进行一般的实际建筑工程设计，进一步理解一般民用建筑设计的基本原理，初步掌握建筑设计的步骤与基本方法，培养学生分析问题和解决问题的综合能力，进一步训练和提高学生的绘图技巧。
二、设计条件1.本设计为南方或北方城市型单元式多层住宅楼（一梯两户，两单元），位于城市居住小区（或工矿住宅区）内，见总平面图。
2.面积指标：平均每套建筑面积90m2以下(±5%) (阳台面积另计)。
3.按套型设计，套型类别由设计者自定(各教学班平面不得重复)。
4.层高：2.800m；层数：5~6层（无车库）；结构类型：（砖混结构或框架）自定。
5.屋面形式：不限。
6.单元入口：设防盗安全门。
7.设备条件：电力、给水、排水均由小区系统引入。
8.抗震设防烈度：六度。
9.设计使用年限：三级；耐火等级：二级。
10.房间组成及要求：●每套应设卧室、起居室（厅）、厨房、卫生间等基本空间。
卧室和起居室（厅）间分区独立，不相互串通。
各部分的面积不小于下列规定：主卧室14 m2，单人卧室9 m2，起居室（厅）20 m2。
起居室（厅）内布置家具的墙面直线长度要大于3 m。
●厨房：每套独用，且要布置在套内入口处。
厨房的使用面积不小于下列规定：一、二类住宅4m2；三、四类住宅5m2。
房内应按流程设置洗涤池、案台、炉灶（台）及排油烟机等设施或预留位置（燃气自定）。
操作面净长不应小于2.1 m。
●卫生间：每套独用，至少应配置三件卫生洁具（便器、洗浴器、洗面器），使用面积不小于3 m2。
●阳台：每套设生活阳台和服务阳台各一个。
●每套应设洗衣机位置。
●其他：每套住宅应设贮藏空间，壁柜净深不小于0.50m。
吊柜净高不小于0.40 m。
●采光通风：卧室、起居室(厅)、卫生间、厨房应直接采光，自然通风（二卫的允许一个卫生间间接采光通风）；餐厅和过厅不直接采光的面积不大于1O m2。
《房屋建筑学》课程设计任务书——单元式多层住宅设计——一、设计题目本设计为城市型住宅，位于城市居住小区或工矿住宅区内。
二、设计条件（一）建筑规模1. 面积指标：平均每套建筑面积80～150m²。
2. .套型及套型比由设计者自定。
3 层数：五层。
4. 层高：2800mm。
5.5.1 住宅层高宜为2.80m。
5. 房间组成及要求：（1）居室：包括卧室和起居室。
各居室间分区独立，不相互串通。
其面积不宜小于下列规定：主卧室14m²，单人卧室9m ²，起居室20m²。
卧室、起居室（厅）不应低于2.40 m，局部不应低于2.10 m，且其面积不应大于室内使用面积的1/3; 2.利用坡屋顶内空间作卧室、起居室（厅）时，其1/2面积的室内净高不应低于2.10 m。
（3）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）。
1．由卧室、起居室（厅）、厨房和卫生间等组成的住宅套型的厨房使用面积不应小于4.0 ㎡；2．由兼起居的卧室、厨房和卫生间等组成的住宅最小套型的厨房使用面积不应小于3.5 ㎡。
布置在近入口处单排布置净宽不应小于1.50m，双排设备净距不应小于0.9m （4）卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆三件卫生设备集中配置的卫生间的使用面积不应小于2.50㎡卫生间可根据使用功能要求组合不同的设备。
不同组合的空间使用面积不应小于下列规定：1．设便器、洗面器的为1.80 ㎡；2．设便器、洗浴器的为2.00 ㎡；3．设洗面器、洗浴器的为2.00 ㎡；4．设洗面器、洗衣机的为1.80 ㎡；无前室的卫生间门不应直接开向起居室或厨房卫生间不应直接布置在下层住户的卧室、起居室（厅）、厨房和餐厅（新增）的上层。
将排水管道、卫生器具等设备设施布置在远离卧室一侧会对减少噪声起到较好的作用。
条文中所指隔声降噪措施为加大窗间距、设置隔声窗、设置隔声板等措施。
设置洗衣机位置窗:需要获得冬季日照的居住空间的窗洞开口宽度不应小于0.60m,除严寒地区外，住宅的居住空间朝西外窗应采取外遮阳措施，住宅的居住空间朝东外窗宜采取外遮阳措施。
《房屋建筑学》课程设计任务书一、设计题目某多层单元住宅设计二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1.培养学生综合运用设计原理及构造知识去分析问题、解决问题的能力。
2.掌握建筑施工图设计的基本方法和内容。
3.进一步训练建筑绘图的能力。
三、设计条件1．本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅4～6层。
2．面积指标：参见建设部中国建设技术发展研究中心对中国城市提出的一个多元层次的2000年小康居住目标，见下表。
城市示范小区住宅设计建议标准3．套型及套型比可以自行选定。
4．耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。
5．结构类型：自定（砖混或框架）6．房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅≥8 m2厨房≥6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2～3 m2贮藏室；2～4 m2（吊柜不计入）工作室6～8 m2四、设计内容及深度要求本次设计参考给定的住宅方案，根据设计资料确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法。
在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。
设计内容如下；1．建筑平面图（至少3个单元）：包括底层平面、标准层平面图和屋顶平面图，比例1：10O。
2．建筑立面图：正立面及侧立面图，比例1：100。
3．建筑剖面图；2个，比例1：100。
4．建筑详图：①表示局部构造的详图，楼梯详图比例1：50、外檐详图比例1：20。
②表示房屋设备的详图（选作内容），如厨房、厕所、浴室以及壁柜、挂衣柜、鞋柜、碗柜、灶台、洗涤盆、污水池、垃圾道、信报箱、阳台晒衣架等详图。
《房屋建筑学》课程设计任务书——单元式多层住宅设计——一、设计题目本设计为城市型住宅，位于城市居住小区或工矿住宅区内。
二、设计条件（一）建筑规模1. 面积指标：平均每套建筑面积80～150m2。
2. .套型及套型比由设计者自定。
3 层数：五层。
4. 层高：2800mm。
住宅层高宜为。
5. 房间组成及要求：（1）居室：包括卧室和起居室。
各居室间分区独立，不相互串通。
其面积不宜小于下列规定：主卧室14m2，单人卧室9m2，起居室20m2。
卧室、起居室（厅）不应低于 m，局部不应低于 m，且其面积不应大于室内使用面积的1/3; 2.利用坡屋顶内空间作卧室、起居室（厅）时，其1/2面积的室内净高不应低于 m。
（3）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）。
1．由卧室、起居室（厅）、厨房和卫生间等组成的住宅套型的厨房使用面积不应小于㎡；2．由兼起居的卧室、厨房和卫生间等组成的住宅最小套型的厨房使用面积不应小于㎡。
布置在近入口处单排布置净宽不应小于，双排设备净距不应小于（4）卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆三件卫生设备集中配置的卫生间的使用面积不应小于㎡卫生间可根据使用功能要求组合不同的设备。
不同组合的空间使用面积不应小于下列规定：1．设便器、洗面器的为㎡；2．设便器、洗浴器的为㎡；3．设洗面器、洗浴器的为㎡；4．设洗面器、洗衣机的为㎡；无前室的卫生间门不应直接开向起居室或厨房卫生间不应直接布置在下层住户的卧室、起居室（厅）、厨房和餐厅（新增）的上层。
将排水管道、卫生器具等设备设施布置在远离卧室一侧会对减少噪声起到较好的作用。
条文中所指隔声降噪措施为加大窗间距、设置隔声窗、设置隔声板等措施。
设置洗衣机位置窗:需要获得冬季日照的居住空间的窗洞开口宽度不应小于,除严寒地区外，住宅的居住空间朝西外窗应采取外遮阳措施，住宅的居住空间朝东外窗宜采取外遮阳措施。
当住宅采用天窗、斜屋顶窗采光时，应采取活动遮阳措施。
阳台：每户设生活阳台和服务阳台各一个。
住宅的阳台栏板或栏杆净高，六层及六层以下的不应低于；阳台栏杆设计应防止儿童攀爬，栏杆的垂直杆件间净距不应大于 m，放置花盆处必须采取防坠落措施。
阳台地面构造应有排水措施。
外廊、内天井及上人屋面等临空处栏杆净高外窗窗台距楼面、地面的净高低于时，应有防护设施。
贮藏设施：根据具体情况设搁板、吊柜、壁龛、壁柜等。
楼梯：套内楼梯当一边临空时，梯段净宽不应小于；当两侧有墙时，墙面之间净宽不应小于，并应在其中一侧墙面设置扶手。
套内楼梯的踏步宽度不应小于；高度不应大于，扇形踏步转角距扶手中心处，宽度不应小于。
楼梯梯段净宽不应小于 m。
6层及6层以下住宅，一边设有栏杆的梯段净宽不应小于 m。
楼梯扶手高度不应小于 m。
楼梯水平段栏杆长度大于 m时，其扶手高度不应小于 m。
楼梯栏杆垂直杆件间净空不应大于 m。
楼梯井净宽大于 m时，必须采取防止儿童攀滑的措施。
门：住宅户门应采用具备防盗、隔音功能的防护门。
向外开启的户门不应妨碍公共交通及相邻户门开启。
类别洞口宽度(m) 洞口高度(m)阳台门(单扇)卫生间门厨房门卧室门起居室(厅)门户(套)门（）共用外门．供轮椅通行的门净宽不应小于；供轮椅通行的推拉门和平开门，在门把手一侧的墙面，应留有不小于的墙面宽度；供轮椅通行的门扇，应安装视线观察玻璃、横执把手和关门拉手，在门扇的下方应安装高的护门板；门槛高度及门内外地面高差不应大于，并应以斜坡过渡。
过道：套内入口过道净宽不宜小于；通往卧室、起居室（厅）的过道净宽不应小于；通往厨房、卫生间、贮藏室的过道净宽不应小于。
供轮椅通行的走道和通道净宽不应小于。
住宅的公共出入口位于阳台、外廊及开敞楼梯平台的下部时，应采取设置雨罩等防止物体坠落伤人的安全措施。
住宅的公共出入口台阶高度超过并侧面临空时，应设防护设施，防护设施净高不应低于。
住宅的公共出入口台阶踏步宽度不宜小于，踏步高度不宜大于，并不宜小于，踏步高度应均匀一致，并应采取防滑措施。
台阶踏步数不应少于2 级，当高差不足2 级时，应按坡道设置；台阶宽度大于时，两侧宜设栏杆扶手，高度应为。
安全疏散出口十层以下的住宅建筑，当住宅单元任一层的建筑面积大于650㎡，或任一套房的户门至安全出口的距离大于15m时，该住宅单元每层的安全出口不应少于2个。
安全出口应分散布置，两个安全出口的距离不应小于5m。
楼梯间及前室的门应向疏散方向开启。
十层以下的住宅建筑的楼梯间宜通至屋顶，且不应穿越其它房间。
通向平屋面的门应向屋面方向开启。
入口坡度：2．坡道的坡度应符合表的规定。
最大高度(m)坡度 1:20 1:16 1:12 1:10 1:8信报箱新建住宅应每套配套设置信报箱。
信报箱宜设置在住宅单元主要入口处。
设有单元安全防护门的住宅，信报箱的投递口应设在门禁以外。
当通往投递口的专用通道设在室内时，其净宽应不小于。
信报箱的投取信口设置在公共通道位置时，通道的净宽应从信报箱的最外缘起算。
信报箱的设置不得降低住宅基本空间的天然采光和自然通风标准。
住宅设计应选用信报箱定型产品。
选用嵌墙式信报箱时应设计洞口尺寸和安装、拆卸预埋件位置。
信报箱的设置宜利用共用部位的照明，但不得降低住宅公共照明标准。
选用智能信报箱时，应提出预留电源接口。
共用排气道住宅厨房宜设共用排气道、无外窗的卫生间应设共用排气道。
住宅厨房、卫生间的共用排气道应采用能够防止各层回流的定型产品。
排气道断面尺寸应根据层数确定，排气道接口部位应安装支管接口配件，厨房排气道接口直径应大于Φ150mm，卫生间排气道接口直径应大于Φ80mm。
厨房的共用排气道应与灶具位置相邻，共用排气道与排油烟机连接的进气口应朝向灶具方向。
厨房的共用排气道与卫生间的共用排气道应分别设置。
竖向排气道屋顶风帽的安装高度不应低于相邻建筑砌筑体。
排气道的出口设置在上人屋面、住户露台上时，应高出屋面或露台地面2m；当周围4m之内有门窗时，应高出门窗上皮。
地下室和半地下室住宅除卧室、起居室（厅）、厨房以外的其他功能房间可以布置在地下室，但应采取采光、通风、防潮、排水及防护措施。
当住宅的地上架空层及半地下室做机动车停车位时，其净高不应低于。
地上住宅楼、电梯间宜与地下车库连通，但直通住宅单元的地下楼梯间入口处应设置乙级防火门。
严禁利用楼、电梯间为地下车库进行自然通风，并应采取安全防盗措施。
住宅的外廊、内天井及上人屋面等临空处的栏杆净高，六层及六层以下不应低于，1库内坡道严禁将宽的单车道兼作双车道。
2 库内不应设置修理车位，并不应设置使用或存放易燃、易爆物品的房间。
3 库内车道净高不应低于。
车位净高不应低于。
4 库内直通住宅单元的楼(电)梯间应设门，严禁利用楼(电)梯间进行自然通风。
住宅地下自行车库净高不应低于。
通风口:自然通风开口面积不应小于该房间地板面积的1/20厨房的直接自然通风开口面积不应小于该房间地板面积的1/10，并不得小于㎡；当厨房外设置阳台时，阳台的自然通风开口面积不应小于厨房和阳台地板面积总和的1/10，并不得小于㎡（二）自然条件1.气象条件：常年主导风向为东北风，基本风压650N/m2，年最高温度39℃，最低温度4℃。
2.地质条件：用地地形平缓，地下水位标高约4m,无侵蚀性。
（三）结构类型现浇钢筋混凝土框架结构或砖混结构（四）抗震设防抗震设防烈度为7度三、设计要求1. 遵循居住使用要求及特点进行合理的功能分区，流线组织要求明确便捷，空间组合紧凑，总体布局合理。
2. 使用方便，主次分明；各个房间采光通风良好。
3. 适当运用现代建筑造型手段和建筑构图规律，创造新颖，活泼，有现代感的建筑形象。
4. 熟悉有关住宅楼建筑设计规范要求。
四、设计内容及要求：（一）．各层平面图（底层、标准层、顶层平面图，比例为1:100）1.标注纵横轴线编号2.标注建筑各部分尺寸（1）外部尺寸：标注三道尺寸，即●总尺寸：（外包尺寸）表明总长和总进深●轴线尺寸●门窗洞口及墙段尺寸（2）内部尺寸●标注墙体厚度尺寸，洞口位置和大小尺寸●标注墙上预留洞口的位置和大小，洞顶标高等●底层室外台阶，散水等尺寸（3）标注各层标高及室外地坪标高，（一般标注在入口处或公共走道上，若有标高降低的房间和走道，应在该处标明）（4）标注门窗编号。
（如果高宽及形式均相同的为同一编号否则应另外编号，门的编号为M-1,M-2,窗的编号为C-1,C-2（5）画出房间内部固定设施的位置及标注尺寸（6）标注剖面图，详图的位置及编号，（7）标注房间的名称，图名及比例（8）标注其它特殊部位的做法（二）屋顶平面图（1:100）1.标注各转角部位定位轴线及间距2.标注四周的出檐尺寸及屋面各部分标高（标注结构层上表面）3.屋面排水方向，坡度及各坡面交线，天沟檐沟泛水出水口水斗等的位置。
屋面保温隔热层只画出局部4.屋面上人孔或出入口。
女儿墙等的位置尺寸5.图名及比例（三）立面图（正立面、侧立面各一，比例为1:100）1.表明建筑外形，门窗，雨蓬外廊或阳台及雨水管的形式和位置2.标注三道尺寸●总高：从室外地坪至屋顶最高处●各层间尺寸●门窗高度尺寸●必要部位的标高，如门廊，也雨蓬等的位置3.注明外墙材料及做法，饰面分格线立面细部详图索引号4.立面名称及比例，（用立面的边轴线编号表示）（四）剖面图（一个，比例为1:100）1.要表明建筑物内部空间的高度关系，标注三道尺寸●建筑总高●各层层高，楼地层标注在面层表面，屋顶标注在屋面板表面，坡屋顶要标出最低点和屋面坡度●门窗洞及窗下墙尺寸2.标注标高及详图索引3.楼地面和屋顶构造做法4.内外墙和柱的轴线及间距5.图名和比例（五）外墙身详图（比例为1:20）（1）要求必须通过门窗、雨水口，并表示清楚各部分的构造关系，标注有关细部尺寸，标高，轴线编号以及做法说明等（2）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。
（3）用引出线注明勒脚做法，标明勒脚高度。
（4）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（5）表示出防潮层的位置，注明做法。
（6）用多层构造引出线注明地坪层的各层做法。
（7）注明踢脚板的做法，标注踢脚板的高度等尺寸。
（8）标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）和室内外地面标高。
（9）画出内外窗台和窗框等。
用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
（10）按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接,标注窗台标高（结构面标高）。
（11）画出圈梁、楼板层和踢脚板等。
表示出圈梁的断面形式，标注有关尺寸。
（12）用多层构造引出线注明楼板层做法，表示清楚楼板的形式以及板与墙的相互关系；标注踢脚板的做法和尺寸，标注圈梁底面（结构面）标高和楼面标（13）檐口构造：a．采用檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐沟处的防水处理，以及檐沟板与圈梁、墙、屋面板之间的相互关系，标注檐沟尺寸，注明檐沟饰面层的做法和防水层的收头构造做法。
