建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为：经纬仪。
基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。
施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。
1施工控制测量成果的检蛰复核1施工控制测量成果的检置复核 (1)1.1施工控制测量的主要依据 (1)1.2常见的施工控制测量的检直复核种类 (1)1.3施工控制测量成果的检置复核监理工作内容 (1)1.4施工控制测量前期准备工作的检置复核 (2)1.5建设工程规划测量放线、移交及保护 (2)1.6施工过程测量放线成果的检置复核 (23)L1施工控制测量的主要依据(1)《工程测量规范》(GB50026-2007)；(2)《建筑工程施工测量规程》(DBW厂2005)；(3)《工程测量基本术语标准》(GB/T50228-96)；(4)《高层建筑混凝土结构技术规程》(JGJ3-2010)等。
1.2常见的施工控制测量的检查复核种类(1)民用建筑工程的测量复核：建筑物定位测量、场地平整测量、基础施工测量(如基础放线、土方开挖线位和槽底标高、桩位、桩顶标高等)、楼层轴线检测、结构层平面和楼层标高的复核、垂直度检测、建筑物沉降观测等。
(2)高层建筑工程测量复核：建筑场地控制测量、基础以上的平面与高程控制、建筑物垂直度检测、建筑物施工过程中沉降变形观测等。
(3)工业建筑工程测量复核：厂房控制网测量、桩基施工测量、柱模轴线与高程检测、厂房结构安装定位检测、动力设备基础与预埋螺栓检测。
(4)管线工程测量复核：管网或输配电线路定位测量、地下管线施工检测、架空管线施工检测、多管线交汇点高程检测、线路纵横断面高程抽测、线路坡度检测等。
1.3施工控制测量成果的检查复核监理工作内容(1)复核施工单位测量人员的资格证书及测量设备检定证书。
(2)检查、复核平面控制网、高程控制网和临时水准点的测量成果及控制桩的保护措施。
（3）专业监理工程师应审核施工单位的测量依据、测量人员资格和测量成果是否符合规范及标准要求，符合要求的，予以签认。
1.4施工控制测量前期准备工作的检查复核（1）施工测量准备工作应包括：施工图审核、测量定位依据、交接与检测、测量方案的编制与数据准备、测量仪器和工具检验校正、施工场地测量等内容。
本工程为某市某高层住宅楼，地上层数为18层，地下层数为1层，总建筑面积约2.5万平方米。
工程采用框架-剪力墙结构体系，基础为桩基础，主体结构为混凝土框架-剪力墙结构，砌体材料为蒸压加气混凝土砌块。
本方案针对高层建筑砌体工程施工进行详细规划。
二、施工准备1. 材料准备：按照设计要求，准备符合国家标准的蒸压加气混凝土砌块、水泥、砂、钢筋等材料，确保材料质量。
2. 机械设备准备：配置混凝土搅拌机、泵车、振捣器、切割机、垂直运输设备等，确保施工顺利进行。
3. 施工人员准备：组织专业施工队伍，进行技术交底，确保施工人员熟悉施工工艺和操作规程。
4. 施工现场准备：清理施工现场，平整场地，搭建临时设施，确保施工环境符合要求。
三、施工工艺及操作要求1. 施工流程：施工准备→材料验收→放线定位→基础处理→砌筑施工→验收。
2. 砌筑施工：（1）基础处理：对基础进行处理，确保平整、坚实。
（2）放线定位：根据设计图纸，进行轴线、边线放线，确保砌体位置准确。
（3）砌筑施工：①砌块堆放：砌块堆放整齐，不得倾斜，堆放高度不超过1.5米。
②砌筑：采用一顺一丁砌筑法，砂浆饱满度控制在95%以上。
③搭接：砌块之间搭接长度不小于砌块高度的1/3，搭接高度不小于100mm。
④构造柱：在砌体施工过程中，构造柱应与砌体同步施工，确保钢筋位置准确。
⑤墙体拉结：每隔600mm设置拉结筋，拉结筋应与墙体绑扎牢固。
⑥砌筑过程中，注意墙体垂直度、平整度，确保质量。
3. 砌筑完成后，进行验收，合格后方可进行下一道工序施工。
四、施工质量控制1. 材料质量：严格控制材料质量，确保砌体强度满足设计要求。
2. 施工过程：严格按照施工工艺和操作要求进行施工，确保施工质量。
3. 验收：砌体施工完成后，进行质量验收，确保砌体质量符合设计要求。
五、施工安全措施1. 严格执行施工现场安全管理制度，确保施工安全。
2. 加强施工人员安全教育培训，提高安全意识。
3. 设置安全警示标志，防止意外事故发生。
第一节建筑物的定位放线和基础放线10.1.1 建筑物的定位放线根据设计给定的定位依据和定位条件进行建筑物定位放线，是确定平面位置和开挖茂盛的关键环节，施测中心须保证精度，杜绝错误。
在高层建筑中地下工程较多，基础开挖范围较大，开挖区内的各种中线或轴线桩均会挖掉，而在地下、地上各层施工中，又需准确、迅速地恢复轴线位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。
故在建筑物定位放线中，要首先考虑主要中线或轴线桩的准确测设和长期稳定的保留问题。
为此，在建筑物定位放线中，首先根据测设“建筑物矩形控制网”，它是测设在距基槽外1~5m（根据现场情况而定）、平等于建筑物的矩形控制网。
10.1.1.1 确认和检测定位依据当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位、设计单位和监理单位在现场当面交桩后，要根据各点的坐标值、标高值算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。
定位之前，应校测所用点位，以防误用有碰动和沉降变位的桩位。
10.1.2 建筑物矩形控制网的测设与放线10.1.2.1 矩形控制网的测设根据建筑物定位条件和矩形网距建筑物四廊轴线关系以及现场情况来决定矩形控制网的测设方法。
10.1.2.2 轴线控制桩的测定在建筑物矩形控制网的四边上，测定建筑物各大角的中线或轴线控制桩（也叫引桩），测设时要以各边的两端控制桩为准，量通尺测定该边上各轴线控制桩线后，再校核各桩间距。
10.1.2.3 大角桩和轴线桩的测定根据各中线、轴线的控制桩测定建筑物各大角和中线、轴线桩，在校测各桩间距和格方后，若高层竖向使用外控法施测时（详见后说明），还要将主要轴线准确地延长建筑物高度以外、能稳定保留桩位的地方，或附近现有建筑物的墙面上。
10.1.2.4 基槽灰线的撒设根据建筑物各轴线桩或控制桩，按基础图撒好基槽灰线。
这项工作精度要求不高，但很容易出差错。
因此，在经自验合格后，必须向建设单位、监理单位或有关部门验线。
高层建筑中定位放线重要性分析及质量管控措施摘要：随着现代城镇化建设的飞速发展，高层建筑也取得了突飞猛进的成就。
高层建筑与以往的一般建筑和多层建筑不同，定位放线所要求的精度有大幅度的提升，施工定位放线的方法和所用的测量仪器也与以往有所不同。
本文就高层建筑中定位放线的重要性加以分析，并对其施工质量提出相应的管控措施。
关键词：高层建筑；定位放线；重要性；措施引言定位放线是建筑工程中的首要环节，是根据设计出来的合格图纸要求运用一定的测量技术在地面上或者建筑物上放出所建构件的位置和构件相互之间的尺寸，是建筑工程中的基础性工作。
1高层建筑中定位放线的重要性1.1定位放线重要性总述众所周知，定位放线为工程施工开辟了道路，提供方向。
准确、周密的定位放线工作不但关系到一个工程是否能顺利按图施工，而且还给工程质量提供重要的技术保证，为工程质量检查等工作提供方法和手段。
可以说：如果没有定位放线，工程施工将寸步难行，施工质量将无从谈起。
高层建筑中，由于建筑层数比较多，建筑高度比较高，定位放线的次数也相应增加，层与层之间的放线累积误差也会随之增加，这就要求每次的放线精度提高，避免将来出现所谓的“楼歪歪”“楼斜斜”现象。
1.2定位放线在各施工阶段的重要性（1）定位放线在建筑定位及基础施工阶段的重要性。
在工程开工前，首先把施工图纸上的建筑物在实地进行放样定位，为下一步的施工提供基准。
这一步工作非常重要，关系整个工程质量的成败。
假如在这一环节里出现了差错，那将会造成重大质量事故，带来的经济损失是无法估量。
在施工行业里发生过类似工程质量事故：当高层建筑物建至十层时发现，图纸上建筑物最北边的轴线变成了实建建筑物最南边的轴线，所建建筑物与图纸建筑物位置相差一个楼宽的距离，事故的处理结果是：把已经建到十层的建筑砸掉，再从零开始。
可见建筑物的定位测量是多么的重要。
在基础施工阶段，基础的施工更加需要准确的定位放线技术做保证。
严重的偏差将会导致基础无法承载上部建筑的压力，需要植筋加大基础等处理措施，这不仅造成了经济损失，还改变了原来的受力计算，给建筑物埋下了质量隐患。

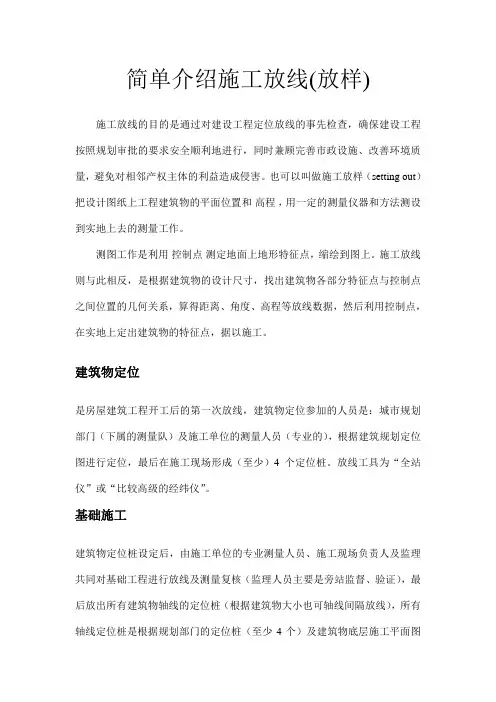

简单介绍施工放线(放样) 施工放线的目的是通过对建设工程定位放线的事先检查，确保建设工程按照规划审批的要求安全顺利地进行，同时兼顾完善市政设施、改善环境质量，避免对相邻产权主体的利益造成侵害。
也可以叫做施工放样（setting out）把设计图纸上工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作。
测图工作是利用控制点测定地面上地形特征点，缩绘到图上。
施工放线则与此相反，是根据建筑物的设计尺寸，找出建筑物各部分特征点与控制点之间位置的几何关系，算得距离、角度、高程等放线数据，然后利用控制点，在实地上定出建筑物的特征点，据以施工。
建筑物定位是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
基础施工建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
主体施工基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
放线形式从方式上来说施工放线主要有：平面位置的放线、高程放线,以及竖直轴线放线。

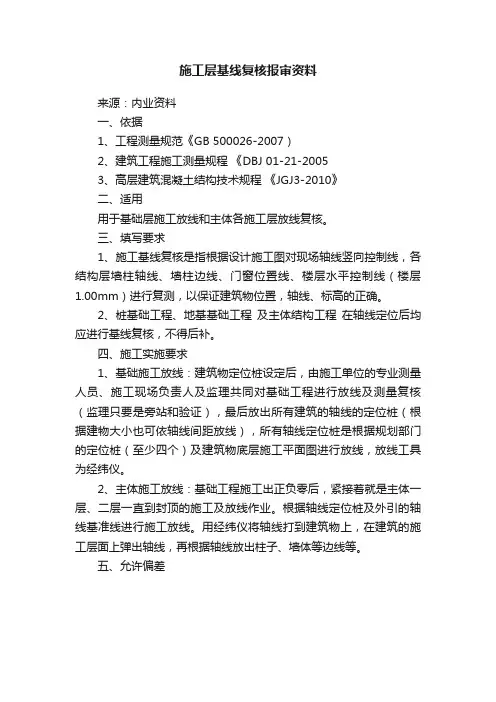

施工层基线复核报审资料来源：内业资料一、依据1、工程测量规范《GB 500026-2007）2、建筑工程施工测量规程《DBJ 01-21-20053、高层建筑混凝土结构技术规程《JGJ3-2010》二、适用用于基础层施工放线和主体各施工层放线复核。
三、填写要求1、施工基线复核是指根据设计施工图对现场轴线竖向控制线，各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线（楼层1.00mm）进行复测，以保证建筑物位置，轴线、标高的正确。
2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核，不得后补。
四、施工实施要求1、基础施工放线：建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理只要是旁站和验证），最后放出所有建筑的轴线的定位桩（根据建物大小也可依轴线间距放线），所有轴线定位桩是根据规划部门的定位桩（至少四个）及建筑物底层施工平面图进行放线，放线工具为经纬仪。
2、主体施工放线：基础工程施工出正负零后，紧接着就是主体一层、二层一直到封顶的施工及放线作业。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等。
五、允许偏差六、填写示例复测示意图：画简图，表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差，在平面图右上角空白处画个方位图表示建筑物的朝向。
复测结果：用简洁文字表述复测的误差。
验收用表（主要就是在桩基础工程、地下结构的承台地梁、基础柱和各楼层柱子放线时要进行此资料填写）1.工程报验申请表2.施工层基线复核记录GD-C4-629。
其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段，主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收；在运营管理阶段，是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。
施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少 4 个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
建筑物基础施工放线(2012-02-28 08:39:26)转载▼标签：施工建筑物杂谈建筑物基础施工放线1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m 测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。
若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
3．垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。
由于整个墙身砌筑均以此线为准，所以要进行严格校核。
4．垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。
如果垫层需支架模板可以直接在模板上弹出标高控制线。
5．基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。
基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每五皮砖注上皮数，（基础皮数杆的层数从±0.00m向下注记）并标明±0.00m和防潮层等的标高位置。
立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值（10㎝）的水平线，然后将皮数杆上标高相同于木桩上的水平线对齐，并用钉把皮数杆与木桩钉在一起，作为基础墙砌筑的标高依据。
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
定位放线一.工程定位放线方法：(1) 进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法见后。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
施工放线洞的预留一、施工放线洞预留的原因在高层建筑的施工中会有一种称为放线洞的洞口，它们的存在为了将下层或者底层的坐标点引到上一层，使得该层的控制点与下层相同，便于内部墙体、门窗等结构布局的统一性。
在层数不高的多层建筑中则很少采用预留放线洞的方法进行控制点的控制，通常情况下采用外墙中心线吊线锥的方式引点。
而对于高层建筑，由于其层高往往达到50米甚至更高，采用线锥吊的方法会导致误差的积累，不利于有效的控制，但是允许每隔两三层从放线洞吊一次线锥，对比这两层控制线的误差。
二、施工放线洞预留的位置通常情况下，施工放线洞预留在建筑物的两端，距外墙约1-3米，当然有的建筑物长宽比大于2的时候，会选择在中间补充一个点，以便于控制三点在一条直线上减少误差或者修正误差。
三、施工放线洞预留的大小施工放线洞的预留一般有两种形状，一种是正方形（或者长方形），另一种是圆形。
方形的放线洞一般有两种规格，以板厚120mm 为例：一种是单纯的为了放线引点用，洞口大小为100mm*100mm，上面的木盒尺寸为130mm*130mm*135mm（各个面的尺寸分别为100mm*120mm*2，130mm*120mm*2，130mm*130mm*1，此处考虑15mm模板板厚）；另一种是兼做传料口（钢管、木方），洞口大小为300mm*300mm，上面木盒的尺寸为（280mm+350mm）*220mm，倒立的梯形。
四、影响施工放线洞预留的因素（一）建筑造型与长宽比不同的造型，放线洞的预留也不相同。
（1）长宽比小于2的方形或者工字型建筑，一般放线洞的位置在四个角，距外墙约3000mm,重庆南岸区同景国际N组团苏中建设的施工即采用该种施工放线洞的预留。
（2）长宽比大于2的规则建筑，则采用预留四个放线洞口，如合肥北城新区的恒大帝景2#楼和5#楼（3）长宽比大于2的不规则建筑，则根据单元数目采用每个单元预留四个放线洞口，如宿迁市区的汇金大厦主楼（二）建筑物内墙体是否影响通视能否通视是检验放线洞的预留好坏的直接体现。
建筑工程的定位和放线工程定位放线方法：(1) 进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
一、施工定位放线方法：(1) 进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法见后。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二、根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每5.0m测设一条控制线，形成15m×33m的现场方格网控制，建筑物的定位即以控制网轴线为准。
在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，作为柱基施工阶段垫层浇筑、支边板模板的依据。
三、外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
应尽量以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。
(3)取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。
四、垂直度的控制采用吊线坠法：采用较重的特制线坠悬吊，以确定的轴线交点为准，直接向各施工层悬吊引测轴线。
(1)线坠的几何形体要规正，重量要适当(1～3kg)。
吊线用编织的和没有扭曲的细钢丝。
(2)悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗力。
(3)线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于3～4mm 时，取其平均位置，两次平均位置之差小于2～3mm时，再取平均位置，作为投测结果。
(4)投测中要防风吹和震动，尤其是侧向风吹。
(5)在逐层引测中，要用更大的线坠(如5kg)每隔3～5层，由下面直接向上放一次通线，以作校测。
施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4 个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
这种方法是最简单实用的。
说白了就是把图纸上的形状按1:1 的比例投放到地面上但要学会看图纸，学会必要的仪器操作。
施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
1.2单位工程轴线控制网（建筑方格网）单位工程轴线多且密集，根据建筑物特点选择有代表性的轴线设置轴线控制网。
控制桩尽量设在开挖区外原始地坪上；另外在基坑底部及长轴线中部加密设置辅助性控制桩，以便于基础施工测量。
建筑方格网是建筑物定位和施工放线的基本依据。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
图1 甲方给定的点图2把甲方给的点引测到围墙内部，便于使用图3 根据引测的控制点，建立平面控制网图4 撒出基槽开挖边线红色点作为一级控制点，永久使用。
黑三角为临时用点，用于基础工程轴线的投测以及作为外控法轴线传递的控制桩。
布置的主控制线撒出开挖线，这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离。
基槽开挖，在开挖线的位置是否留有工作面，还要考虑放坡。
1.3 基础施工测量（±0.000以下）垫层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
图5 由基坑边缘控制桩向垫层引测轴线1.4 主体施工测量（±0.000以上）1.4.1外控法1、基础工程完工后，将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图6中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。
图6经纬仪投测中心轴线2、向上投测中心线随着楼层不断升高，要逐层将轴线向上传递，如图6所示，将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，如图6中的a2、a2′等3、校核无误后采用外控点定出所有轴线、构件外框位置。
1.4.2内控法内控法是在建筑物内±0.000平面设置轴线控制点，并预埋标志，以后在各层楼板相应位置上预留100mm×100 mm的传递孔，在轴线控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层。
在基础施工完毕后，在±0.000首层平面上，适当位置设置与轴线平行的辅助轴线。
辅助轴线距轴线500～800mm为宜，并在辅助轴线交点或端点处埋设标志。
如图7示。
图7 内控法轴线控制点的设置1、激光铅垂仪投测1)投测基准点之前安排施工人员把测量孔部位的混凝土清理干净，然后在一层的基准点上架设垂准仪。
通过控制点，采用铅垂仪传递基准点。
架设垂准仪时，必须反复地进行整平及对中调节，以便提高投测精度。
确认无误后，分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点，再用墨斗线准确地弹一个十字架。
十字架的交点为基准点。
如下图：平面轴线控制基准点迁移图图9 内控点竖向投测示意图2) 内控点（轴线控制点）竖向投测操作方法：(1)将激光经纬仪架设在首层楼面基准点，调平后，接通电源射出激光束。
①通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。
激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
接收靶示意图②通过顺时针转动望远镜360度，检查激光束的误差轨迹。
如轨迹在允许限差内，则轨迹圆心为所投轴线点。
③通过移动激光靶，使激光靶的圆心与轨迹圆心同心，后固定激光靶。
在进行控制点传递时，用对讲机通信联络。
④所有轴线控制点投测到楼层完成后，用全站仪及钢尺对控制轴线进行角度、距离校核，结果达到规范或设计要求后，进行下道工序。
2、主控线弹设1)基准点投射完后，在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中，聚苯板保持与楼层面平。
2)依据先前做好的十字线交出墨线交点，再把全站仪架在墨线交点上对每个基准点进行复查，对出现的误差进行合理适当的分配。
3)基准点复核无误后，用全站仪或经纬仪操作进行连线工作。
先将仪器架在测量孔上并进行对中、整平调节，使仪器在水平状态下完全对准基准点。
4)仪器架设好后，把目镜聚焦到与所架仪器基准点相对应的另一基准点上，调整清楚目镜中的十字光圈并对中基准点，锁死仪器方向。
再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来。
5)在第一次调整测量之后，必须旋转180度再进行复测，如有误差要取中间值。
同样方法对其它几条主控制线进行连接弹设。
2、吊线坠法吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。
这种方法一般用于高度在50～100m的高层建筑施工中，锤球的重量约为10～20kg，钢丝的直径约为0.5～0.8mm。
投测方法如下：图10 吊线坠法投测轴线如图10所示，在预留孔上面安置十字架，挂上锤球，对准首层预埋标志。
当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据。
此时，十字架中心即为轴线控制点在该楼面上的投测点。
用吊线坠法实测时，要采取一些必要措施，如用铅直的塑料管套着坠线或将锤球沉浸于油中，以减少摆动。
第二篇高程测量使用甲方给定的水准点之前应仔细校核，如超出允许偏差应查明原因并及时报有关部门。
水准点的增设原则：相隔距离一般为150～200 米。
增设水准点应与设计单位交的水准点闭合，闭合差不得超限。
图11 水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处。
亦可设置于外加保护的深埋木桩或混凝土桩上，并做出明显标志。
水准点应每月复核一次，对怀疑被移动的水准点应在复测校核后方可使用。
2.1基础阶段高程测量直接用水准仪由地面上高程控制点进行引测。
要注意标高的控制，注意不要超挖，基槽较深就要一步一步传递，可以在基坑边上测出标高，这样每次你可从此位置用钢尺检查（这里插一句就是关于传递时都最好以原始点为依据，防止误差积累），开挖还要注意的是就是积水坑和电梯井的控制。
图12±0.000以下标高传递示意图2.2 主体阶段结构施工时，在首层施工完后，将高程控制点引至外壁无遮挡的柱身上，或在楼梯间，随着结构上升，用50m钢卷尺将高程向上传递。
当传递高度超过钢尺整尺长时，应另设一道标高起始线。
楼层内用水准仪将标高转至各相关构件上。
放线的目的就是为了施工控制，操作而用，主要是施工控制线。
标高线一般采用建筑50线，主要控制层高，在支顶板时上层钢筋上要用，拉线检查模板高度和平整度，起拱范围，下层打好的墙面，拆模后要抄测建筑50线，也可以控制顶板模板、板厚等。
上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个，结构每施工五层，高程点由测量工程师进行一次标定。
第三篇沉降观测正常施工阶段应保证每加载一次施测一次（每一结构层施工完毕观测一次）；主体结构竣工后每月观测一次；暴雨后观测一次；工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交。
3.1观测方法每次观测按固定后视点、观测路线进行，前后视距尽量相等，视距大约15m，以减少仪器误差影响。
图13 沉降观测示意图观测时间宜选择天气晴好的早晨或傍晚。
每次观测结束后，对观测成果逐点进行核对，根据本次所测高程与首次所测高程之差计算出沉降量并将每次观测日期、建筑荷载情况标注清楚，画出时间与沉降量、荷载的关系曲线图。
测量工程师必须将每次观测结果及时向项目技术负责人、监理工程师进行汇报；若出现明显沉降量的变化或不均匀沉降时，项目技术负责人还应及时与设计、勘察部门联系，确定进一步观测的方案。
图14 沉降点实例第四篇垂直度控制建筑物垂直度控制主要依靠建筑物角柱或外墙模板，要求合模期间进行复查，主要用吊线坠的方法。
拆模后用经纬仪检测，如下图用经纬仪对准建筑物根部高层建筑工程施工现场测量放线法测设前的准备工作1、熟悉图纸。
1）总平面图——建筑物总体位置定位的依据。
2）建筑平面图、基础平面图、基础详细图——施工放线的依据。
3）立面图、剖面图——高程测设的依据。
2、现场踏勘，校核平面、高程控制点。
