电力电子第一章节试题

习题（2009.12.2）1.1.1 (2)，(4),1.1.2 (1)，(2)，(5)，(7)，(8)，(9)，(11)，(16)1.1.4 (3)，(6),1.1.6，1.1.7习题（2009.12.7）1.2.1 (1)(5)(7)(13)(15)(18)，1.2.4, 1.2.5,1.2.61.3.2习题参考答案1.1.1 填空题（2）由电压源供电的电路通常所说的电路负载大，就是指_负载电阻小，吸收的电流大，消耗的功率大；____。

（4）在图1-68所示电路中，已知I1＝1A，则I2＝_－０.５____A。

图1-68 题1.1.1（4）图1.1.2 选择题（1）一个实际电路的电路模型： ( b )（A）是唯一的；（B）在不同应用条件下可以有不同的形式（2）理想电路元件用于表征：( a )（A）某种确定的电磁性能；（B）某种确定的功能。

(5) 功率可以定义为（ C ）（A）能量（B）热（C）能量的使用速率（D）使用能量所需的时间（7）在图1-69所示电路中，发出功率的元件是__E___。

（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足增大时，恒流源Is两端的电压Ｕ__B___。

（8）在图1-70所示电路中，当R2（A）不变（B）升高（C）降低图1-69 题1.1.2（7）图 图1-70 题1.1.2（8）图（9）在图1-71所示电路中，当开关S 闭合后，P 点的电位_C __。

（A ）不变 （B ）升高 （C ）为零图1-71 题1.1.2（9）图（11） 一电器的额定功率Pn=1W ，额定电压Un=100V ，今要接到200V 的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作（ D ）(A) 电阻值5k Ω，额定功率2W (B) 电阻值10k Ω，额定功率0.5W(C) 电阻值20k Ω，额定功率0.25W (D) 电阻值10k Ω，额定功率2W（16） 某支路如题图1-73所示，4A 电流源产生的功率P=（C ）（A ）20W （B ）12W （C ）52W （D ）32W图1-73 题1.1.2（16）图1.1.4 选择题（3）将标明220V 、40W 的灯泡接在电压低于220V 的电源上，灯泡实际消耗的功率：（b ） （a ) 大于40W （b) 小于40W（6） 某负载在电压，电流假设关联参考方向下计算所得功率为-10W ，则该负载：（b ） （a) 吸收功率为10W （b) 发出功率为10W1.1.6 额定值为V 220，W 100的电灯，其电流为多大？电阻为多大？答：I=100/220=0.45A ，R=220/0.45=488Ω1.1.7 如何根据U ,I 的实际方向判断电路中元件是电源还是负载？如何根据P 的正、负判断电路中元件是电源还是负载？答：若U 1和I 1关联参考方向，计算所得的功率是正值，则为负载；若U 1和I 1关联参考方向，计算所得的功率是负值，则为电源。

第一章 电力半导体器件习题与思考题解1-1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压； ２）增加负载回路中的电阻。

1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指允许流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。

对于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。

可见，晶闸管流过的最大电流远小于擎住电流，所以，图(a)不合理。

对于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压 9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K所以， ＩＶ＝K f 。

ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3允许流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，所以，电流指标合理。

但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以，图(b)不满足电压指标，不合理。

电力电子技术试题（第一章）一、填空题1、普通晶闸管内部有PN 结,，外部有三个电极，分别是极极和极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

2、正向、触发。

3、晶闸管的工作状态有正向状态，正向状态和反向状态。

3、阻断、导通、阻断。

4、某半导体器件的型号为KP50 —7 的，其中KP 表示该器件的名称为，50 表示，7 表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。

6、减小。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN 结，外部一共有3 个电极，它们分别是极、极和极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压和电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC 回路是用来防止阳”接法。

（×）损坏晶闸管的。

9、晶闸管采用“共阴”接法或“共阳”接法都一样。

智慧树知到《电力电子技术》章节测试答案第一章单元测试1、电力电子技术中，电力变换电路包含（）变换。

A:AC/DCB:DC/DCC:DC/ACD:AC/AC正确答案：AC/DC,DC/DC,DC/AC,AC/AC2、（）年，电子管出现，从而开创了电子技术之先河。

A:1904B:1914C:1905D:1915正确答案：19043、1957年，美国通用电气公司研制出第一个( )，因电气性能和控制性能优越，其应用范围迅速扩大。

A:晶闸管B:GTOC:GTRD:IGBT正确答案：晶闸管4、一般认为，电力电子学的诞生是以( )的发明为标志。

A:IGBTB:晶闸管C:GTRD:GTO正确答案：晶闸管5、电力电子技术的发展趋势( )A:向容量更大和更小的两个方向发展B:向集成化方向发展C:向智能化方向发展正确答案：向容量更大和更小的两个方向发展,向集成化方向发展,向智能化方向发展6、电力电子器件按照驱动信号分类，可分为（）A:电流驱动型B:电压驱动型C:混合型正确答案：电流驱动型,电压驱动型7、电力电子器件按照器件内部电子和空穴两种载流子参与导电的情况分为( )。

A:单极型器件B:双极型器件C:复合型器件正确答案：单极型器件,双极型器件,复合型器件8、电力电子器件按照其控制器通断的能力分为（）器件。

A:半控型B:全控型C:不控型正确答案：半控型,全控型,不控型9、电力电子器件组成的系统，一般由（）组成。

A:控制电路B:驱动电路C:电力电子器件D:保护电路正确答案：控制电路,驱动电路,电力电子器件,保护电路第二章单元测试1、晶闸管稳定导通的条件（）A:晶闸管阳极电流大于晶闸管的擎住电流B:晶闸管阳极电流小于晶闸管的擎住电流C:晶闸管阳极电流大于晶闸管的维持电流D:晶闸管阳极电流小于晶闸管的维持电流正确答案：晶闸管阳极电流大于晶闸管的擎住电流2、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A:减小至维持电流以下B:减小至擎住电流以下C:减小至门极触发电流以下D:减小至5A以下正确答案：减小至维持电流以下3、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）A:du/dt抑制电路B:抗饱和电路C:di/dt抑制电路D:吸收电路正确答案：抗饱和电路4、IGBT是一个复合型的器件，它是（）A:GTR驱动的MOSFETB:MOSFET驱动的GTRC:MOSFET驱动的晶闸管D:MOSFET驱动的GTO正确答案：MOSFET驱动的GTR5、晶闸管触发电路中，若改变（）的大小，则输出脉冲产生相位移动，达到移相控制的目的。

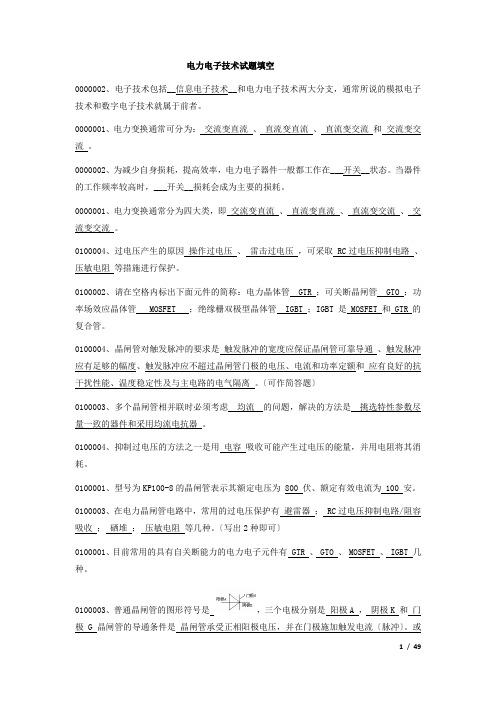

电力电子技术试题填空0000002、电子技术包括__信息电子技术__和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

0000001、电力变换通常可分为：交流变直流、直流变直流、直流变交流和交流变交流。

0000002、为减少自身损耗，提高效率，电力电子器件一般都工作在___开关__状态。

当器件的工作频率较高时，___开关__损耗会成为主要的损耗。

0000001、电力变换通常分为四大类，即交流变直流、直流变直流、直流变交流、交流变交流。

0100004、过电压产生的原因操作过电压、雷击过电压，可采取 RC过电压抑制电路、压敏电阻等措施进行保护。

0100002、请在空格内标出下面元件的简称：电力晶体管GTR ；可关断晶闸管GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET 和 GTR 的复合管。

0100004、晶闸管对触发脉冲的要求是触发脉冲的宽度应保证晶闸管可靠导通、触发脉冲应有足够的幅度、触发脉冲应不超过晶闸管门极的电压、电流和功率定额和应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。

〔可作简答题〕0100003、多个晶闸管相并联时必须考虑均流的问题，解决的方法是挑选特性参数尽量一致的器件和采用均流电抗器。

0100004、抑制过电压的方法之一是用电容吸收可能产生过电压的能量，并用电阻将其消耗。

0100001、型号为KP100-8的晶闸管表示其额定电压为 800 伏、额定有效电流为 100 安。

0100003、在电力晶闸管电路中，常用的过电压保护有避雷器； RC过电压抑制电路/阻容吸收；硒堆；压敏电阻等几种。

〔写出2种即可〕0100001、目前常用的具有自关断能力的电力电子元件有 GTR 、 GTO 、 MOSFET 、 IGBT 几种。

0100003、普通晶闸管的图形符号是，三个电极分别是阳极A ，阴极K 和门极G 晶闸管的导通条件是晶闸管承受正相阳极电压，并在门极施加触发电流〔脉冲〕。

电力电子技术知到章节测试答案智慧树2023年最新商丘工学院第一章测试1.电子技术包括信息电子技术和电力电子技术两大分支。

（）参考答案:对2.电力变换通常可分为四大类，即交流变直流、直流变交流、直流变直流和交流变交流。

（）参考答案:对3.变流技术也成为了电力电子器件的应用技术。

（）参考答案:对4.对电力电子器件描述正确的是（）。

参考答案:电力电子器件可直接用于主电路中，实现电能的变换或控制的电子器件5.电力电子器件同处理信息的电子器件相比，下面描述正确的是（）。

参考答案:能处理电功率的能力，一般远大于处理信息的电子器件第二章测试1.晶闸管的阳极和阴极外加正向电压时晶闸管就可以导通。

（）参考答案:错2.晶闸管的阳极电流小于维持电流时晶闸管就可以关断。

（）参考答案:对3.晶闸管稳定导通的条件是（）。

参考答案:晶闸管阳极电流大于晶闸管的擎住电流4.晶闸管的伏安特性是指（）参考答案:阳极电压与阳极电流的关系5.具有自关断能力的电力半导体器件称为（）。

参考答案:全控型器件6.晶闸管是三端器件，三个引出电极分别为阳极、阴极和（）。

参考答案:门极7.选用晶闸管的额定电压值应比实际工作时的最大电压大（）倍，使其有一定的电压裕量。

参考答案:2-38.对于同一晶闸管，维持电流I H与擎住电流I L在数值大小上有，I L（）I H。

参考答案:大于9.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为（）。

参考答案:二次击穿10.双向晶闸管与普通晶闸管一样，其内部由四层半导体PNPN构成。

（）参考答案:错第三章测试1.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

参考答案:0°～150°2.请问三相半波可控整流电路的自然换相点是（）。

参考答案:比三相不控整流电路的自然换相点超前30°3.α为（）时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

参考答案:30°4.三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（）。

电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。

2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。

3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。

4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。

5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。

6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。

7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。

8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。

9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。

10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。

11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。

12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。

13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。

14.电力MOSFET的通态电阻具有__正__温度系数。

15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。

16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。

17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。

电力电子技术知到章节测试答案智慧树2023年最新武汉科技大学第一章测试1.以下关于电力电子技术说法错误的是（）。

参考答案:电子技术包括模拟电子技术和电力电子技术两大分支2.以下不属于电力变换的是（）。

参考答案:变压器变压3.以下不属于电力电子器件发展方向的是（）。

参考答案:不受控的自主通断能力4.以下事件是标志着电力电子技术诞生的是（）。

参考答案:1957年美国通用电气公司研制出第一个晶闸管5.以下关于电力电子电路特性说法错误的是（）。

参考答案:在一个输出电压周期中令电力电子器件多次改变通断状态，可以降低谐波的频率6.以下应用领域使用了电力电子技术的有（）。

参考答案:无功补偿与谐波治理;家用变频空调;核聚变反应堆使用脉冲电源;柔性交流输电7.以下关于电力电子电路特性说法正确的有（）。

参考答案:对于逆变电路，若基波交流电压可损失较少地送至负载，负载端电压近似正弦波;对于逆变电路，在输入端接入LC低通滤波器，可使输入接近平稳的直流8.以下是构成电力电子技术交叉特征的理论技术包括（）。

参考答案:电子技术;电力技术;控制理论9.电力电子技术分为电力电子器件控制和电力变换两个分支。

（）参考答案:错10.为了使电力变换电路基本特性简明清晰，通常忽略一些次要因素，采用一些近似方法进行分析和计算。

（）参考答案:对第二章测试1.以下关于电力电子器件说法错误的是（）。

参考答案:电力电子器件不需要信息电子电路进行控制2.以下关于电力电子器件损耗说法正确的是（）。

参考答案:电力电子器件功率损耗一般远大于信息电子器件3.以下关于PN结工作原理说法正确的是（）。

参考答案:外加反向电压时，PN结表现为高阻态4.以下关于电力二极管特性说法正确的有（）。

参考答案:电力二极管由零偏置转换为正向偏置时正向压降会出现一个过冲;电力二极管由正向偏置转换为反向偏置时并不能立即关断;电力二极管由正向偏置转换为反向偏置时会有反向电压过冲现象5.电力二极管PN结内的空间电荷区又被称为（）。

电⼒电⼦技术试题（⼀）电⼒电⼦技术试题（⼀）第1章绪论习题第1部分:填空题1. 电⼒电⼦技术是使⽤________器件对电能进⾏________的技术。

2. 电能变换的含义是在输⼊与输出之间，将________、________、________、________、________中的⼀项以上加以改变。

3. 电⼒变换的四⼤类型是:________、________、________、________。

4. 在功率变换电路中，为了尽量提⾼电能变换的效率，所以器件只能⼯作在________状态，这样才能降低________。

5. 电⼒电⼦器件按照其控制通断的能⼒可分为三类，即: ________、________、________。

6. 电⼒电⼦技术的研究内容包括两⼤分⽀:________________ 技术和________技术。

7.半导体变流技术包括⽤电⼒电⼦器件构成_____________电路和对其进⾏控制的技术，以及构成________装置和________系统的技术。

8.电⼒电⼦技术是应⽤在________领域的电⼦技术。

9.电⼒电⼦技术是⼀门由________、________、________三个学科交叉形成的新的边缘技术学科。

第2部分:简答题1. 什么是电⼒电⼦技术,2. 电能变换电路的有什么特点,机械式开关为什么不适于做电能变换电路中的开关,3. 电⼒变换电路包括哪⼏⼤类,第2章电⼒电⼦器件概述习题第1部分:填空题1. 电⼒电⼦器件是直接⽤于电路中，实现电能的变换或控制的电⼦器件。

2. 主电路是在电⽓设备或电⼒系统中，直接承担的电路。

3.处理信息的电⼦器件⼀般⼯作于放⼤状态，⽽电⼒电⼦器件⼀般⼯作在状态。

4. 电⼒电⼦器件组成的系统，⼀般由、、、四部分组成。

5. 按照器件能够被控制的程度，电⼒电⼦器件可分为以下三类: 、和。

6(按照驱动电路信号的性质，电⼒电⼦器件可分为以下分为两类:和。
