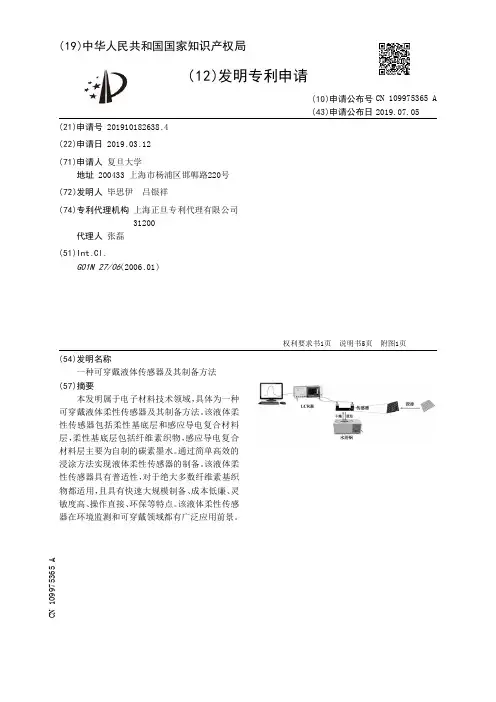

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910182638.4(22)申请日 2019.03.12(71)申请人 复旦大学地址 200433 上海市杨浦区邯郸路220号(72)发明人 毕思伊　吕银祥　(74)专利代理机构 上海正旦专利代理有限公司31200代理人 张磊(51)Int.Cl.G01N 27/06(2006.01)(54)发明名称一种可穿戴液体传感器及其制备方法(57)摘要本发明属于电子材料技术领域，具体为一种可穿戴液体柔性传感器及其制备方法。

该液体柔性传感器包括柔性基底层和感应导电复合材料层，柔性基底层包括纤维素织物，感应导电复合材料层主要为自制的碳素墨水。

通过简单高效的浸涂方法实现液体柔性传感器的制备。

该液体柔性传感器具有普适性，对于绝大多数纤维素基织物都适用，且具有快速大规模制备、成本低廉、灵敏度高、操作直接、环保等特点。

该液体柔性传感器在环境监测和可穿戴领域都有广泛应用前景。

权利要求书1页 说明书5页 附图1页CN 109975365 A 2019.07.05C N 109975365A权　利　要　求　书1/1页CN 109975365 A1.一种可穿戴液体柔性传感器，其特征在于，所述液体柔性传感器由柔性基底层和感应导电复合材料层组成，所述感应导电复合材料层包覆于柔性基底层外，感应导电复合材料层两端通过导电银胶连接并引出导线，即得到液体柔性传感器；其中：所述柔性基底层为天然纤维素织物和/或再生纤维素织物；所述感应导电复合材料层材料成分主要为碳素墨水；所述碳素墨水中，溶质的主要成分为石墨、硫酸、草酸和丙三醇；溶剂是去离子水；其中，石墨、硫酸、草酸和丙三醇的质量比为5：（1-2）：（1-3）：（1-3）；溶质与溶剂的质量比为1：（5-20）。

2.根据权利要求1所述的可穿戴液体柔性传感器，其特征在于，所述天然纤维素织物为棉织物或亚麻织物，所述再生纤维素织物为莫代尔织物或莱赛尔织物。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711244434.6(22)申请日 2017.11.30(71)申请人 西安市永鑫科技有限公司地址 710075 陕西省西安市高新区新型工业园硕士路2号18幢10401(72)发明人 范青鹏　(74)专利代理机构 西安吉顺和知识产权代理有限公司 61238代理人 付强(51)Int.Cl.G01L 7/08(2006.01)G01L 13/00(2006.01)G01L 19/04(2006.01)G01M 3/26(2006.01)(54)发明名称一种用于石油输送管道油压检测的智能压力变送器(57)摘要本发明公开了一种用于石油输送管道油压检测的智能压力变送器，包括压力变送器主体，压力变送器主体的底部设置有引压管，压力变送器主体的一侧安装有显示屏和控制按钮，压力变送器主体的顶部安装有警报器，压力变送器主体的内部安装有微处理器、压力传感器和温度传感器，压力传感器的内部设置有隔离膜片，隔离膜片上安装有压差传感器，温度传感器通过温度补偿电路与微处理器连接，微处理器分别与显示屏、控制按钮、警报器、压力传感器和压差传感器电控连接。

该装置内设置有压差传感器，可通过对压力变送器内外压差的检测来判定其内部的隔离膜片是否受损泄漏；设置有温度传感器和，能检测外界温度，排除温度对压力检测的影响，增加检测精度。

权利要求书1页 说明书3页 附图1页CN 109855786 A 2019.06.07C N 109855786A1.一种用于石油输送管道油压检测的智能压力变送器，包括压力变送器主体(1)，其特征在于，所述压力变送器主体(1)的底部设置有引压管(2)，所述压力变送器主体(1)的一侧安装有显示屏(3)和控制按钮(4)，所述压力变送器主体(1)的顶部安装有警报器(5)，所述压力变送器主体(1)的内部安装有微处理器(6)、压力传感器(7)和温度传感器(9)，所述压力传感器(7)的内部设置有隔离膜片，所述隔离膜片上安装有压差传感器(8)，所述温度传感器(9)通过温度补偿电路(10)与所述微处理器(6)连接，所述微处理器(6)分别与所述显示屏(3)、控制按钮(4)、警报器(5)、压力传感器(7)和压差传感器(8)电控连接。

专利名称：一种压力检测用新型压力传感器专利类型：发明专利
发明人：袁先念
申请号：CN201810680594.3
申请日：20180627
公开号：CN108731874A
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本发明公开了一种压力检测用新型压力传感器，包括传感器本体，所述传感器本体的上端设置有压力块，且传感器本体的底端安装有安装板，所述压力块的下方设置有上壳体，所述安装板的上方设置有下壳体，所述下壳体的前表面安装有扬声器，且下壳体的内部设置有捏合装置，所述安装板的外部套接有固定盒。

本发明结构简单，扬声器的设置，能够为使用者提供语音播报，可以极为方便的知晓压力数值，缓冲弹簧和橡胶垫的设置，能够为传感器提供一个缓冲力，避免了传感器突然受力而损坏，保证了传感器的使用寿命，捏合装置的设置，可以快速对传感器进行拆卸和组装，极大的方便了维修人员对传感器进行维修，提高了工作效率。

申请人：芜湖衡西微量计量科技有限公司
地址：241081 安徽省芜湖市三山区龙湖路8号芜湖创业大街2号楼109室ZCH020
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

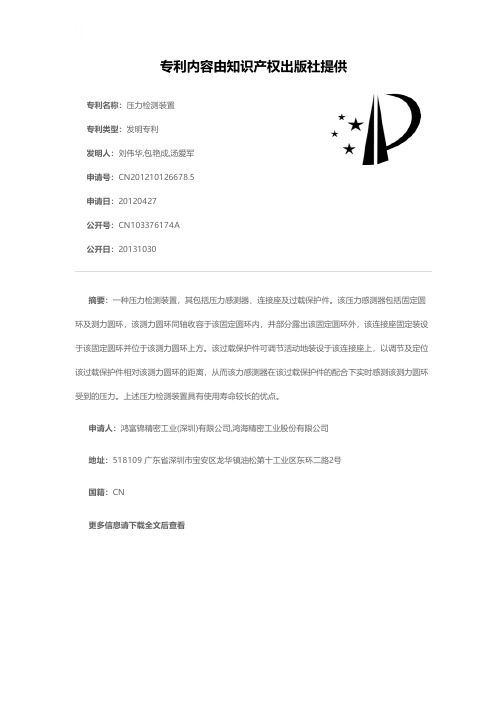

专利名称：压力检测装置
专利类型：发明专利
发明人：刘伟华,包艳成,汤爱军申请号：CN201210126678.5申请日：20120427
公开号：CN103376174A
公开日：
20131030
专利内容由知识产权出版社提供
摘要：一种压力检测装置，其包括压力感测器、连接座及过载保护件。

该压力感测器包括固定圆环及测力圆环，该测力圆环同轴收容于该固定圆环内，并部分露出该固定圆环外，该连接座固定装设于该固定圆环并位于该测力圆环上方。

该过载保护件可调节活动地装设于该连接座上，以调节及定位该过载保护件相对该测力圆环的距离，从而该力感测器在该过载保护件的配合下实时感测该测力圆环受到的压力。

上述压力检测装置具有使用寿命较长的优点。

申请人：鸿富锦精密工业(深圳)有限公司,鸿海精密工业股份有限公司
地址：518109 广东省深圳市宝安区龙华镇油松第十工业区东环二路2号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910560323.9(22)申请日 2019.06.26(71)申请人 华为技术有限公司地址 518129 广东省深圳市龙岗区坂田华为总部办公楼(72)发明人 黄振龙　(74)专利代理机构 北京亿腾知识产权代理事务所(普通合伙) 11309代理人 陈霁(51)Int.Cl.A61B 5/022(2006.01)(54)发明名称一种穿戴式血压测量装置及血压测量的方法(57)摘要本申请实施例提供了一种穿戴式血压测量装置及血压测量的方法，涉及终端技术领域，该穿戴式血压测量装置的测量装置主体分别与捆绑部件、充气部件、气压传感器和压力传感器连接，气囊分别与充气部件和气压传感器连接；压力传感器用于采集捆绑部件的当前压力值；测量装置主体用于判断当前压力值是否大于预设的第一压力阈值；充气部件用于向气囊充气；气压传感器用于采集气囊的当前气压值；测量装置主体还用于当当前气压值达到预设的气压阈值时，确定气囊的充气时长，并判断充气时长是否大于预设的第一时长阈值；测量装置主体、充气部件、气压传感器和气囊还用于测量用户的收缩压SBP和舒张压DBP。

采用本申请可以提高血压测量的准确性。

权利要求书3页 说明书8页 附图3页CN 112137605 A 2020.12.29C N 112137605A1.一种穿戴式血压测量装置，其特征在于，所述穿戴式血压测量装置包括测量装置主体(110)、捆绑部件(120)、充气部件(130)、气压传感器(140)、设置于所述捆绑部件(120)内部或内侧的气囊(150)和压力传感器(160)；所述测量装置主体(110)分别与所述捆绑部件(120)、所述充气部件(130)、所述气压传感器(140)和所述压力传感器(160)连接，所述气囊(150)分别与所述充气部件(130)和所述气压传感器(140)连接；所述压力传感器(160)，用于采集所述捆绑部件(120)的当前压力值，并将采集到的当前压力值发送至所述测量装置主体(110)；所述测量装置主体(110)，用于接收所述当前压力值，并判断所述当前压力值是否大于预设的第一压力阈值；所述充气部件(130)，用于向所述气囊(150)充气；所述气压传感器(140)，用于采集所述气囊(150)的当前气压值，并将采集到的所述当前气压值发送至所述测量装置主体(110)；所述测量装置主体(110)，还用于接收所述当前气压值，当所述当前气压值达到预设的气压阈值时，确定所述气囊(150)的充气时长，并判断所述充气时长是否大于预设的第一时长阈值；所述测量装置主体(110)、所述充气部件(130)、所述气压传感器(140)和所述气囊(150)，还用于测量用户的收缩压SBP和舒张压DBP。

专利名称：压力感测自动注射系统专利类型：发明专利
发明人：房时烈
申请号：CN201380032472.9
申请日：20130603
公开号：CN104394908A
公开日：
20150304
专利内容由知识产权出版社提供
摘要：本发明公开了一种感测抽吸盖的压力且自动进行注射的系统。

本发明包括：用于增大抽吸注射针的抽吸盖的抽吸压力的抽吸电机；具有与其连接的电磁阀控制器并且具有释放抽吸盖的抽吸压力的功能的电磁阀；具有与其连接的药物注射控制器并且测量抽吸盖的压力的压力传感器；通过药物注射控制器、依据压力传感器测量的抽吸注射针的压力来操作的药物注射电机；连接于注射器活塞推动器的螺旋齿轮螺母，该注射器活塞推动器沿药物注射支撑部的长度方向推动注射器活塞；穿过螺旋齿轮螺母并且根据药物注射电机的操作而旋转的螺旋齿轮轴；用于将电磁阀、抽吸电机、压力传感器以及抽吸注射针相互连接的接构件。

因此，当抽吸盖接触皮肤后，压力被感测且设定量的药物被自动注射。

因此，药物治疗的精确度可被提升。

申请人：帕纳思有限公司
地址：韩国京畿道
国籍：KR
代理机构：北京银龙知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：压力检测传感器专利类型：发明专利
发明人：韩茂良
申请号：CN200810235310.6申请日：20081114
公开号：CN101419107A
公开日：
20090429
专利内容由知识产权出版社提供
摘要：本发明涉及一种传感器，具体地说是一种压力检测传感器。

按照本发明提供的技术方案，在基座的上面有连接套，其特征是：在基座与连接套的结合部设置非导磁弹性膜片；所述连接套的上部为输出腔，下部为采集腔；在所述输出腔内设置线性可编程霍尔器件；在所述采集腔内设置可在非导磁弹性膜片的带动下，在采集腔内上下移动的磁钢；所述磁钢的下端与所述非导磁弹性膜片接触，磁钢的上部设置用于使磁钢的下端面与非导磁弹性膜片接触的弹性体。

本发明可以提高产品的可靠性与稳定性。

申请人：江苏晶石科技集团有限公司
地址：214028 江苏省无锡市新区汉江路9号
国籍：CN
代理机构：无锡市大为专利商标事务所
代理人：曹祖良
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910130389.4(22)申请日 2019.02.21(71)申请人 四川大学华西医院地址 610000 四川省成都市武侯区国学巷37号(72)发明人 孟阳　刘浩　王晓斐　洪瑛　(74)专利代理机构 成都高远知识产权代理事务所(普通合伙) 51222代理人 曾克　李晓英(51)Int.Cl.A61F 5/055(2006.01)A61H 1/00(2006.01)(54)发明名称可穿戴式气管推移训练仪(57)摘要本发明涉及可穿戴式气管推移训练仪，包括可穿戴的颈托和安装于颈托一侧的气管推移装置，气管推移装置包括电机和可水平伸缩的气管推移臂，气管推移臂由电机驱动，电机安装在颈托上，气管推移臂的自由端设有气管接触部件，气管接触部件上设有压力感应器；可穿戴式气管推移训练仪还包括操作面板和控制器，所述操作面板、压力感应器和电机均与控制器电联接，操作面板包括时间设置键、频率设置键、压力设置键。

本发明训练开始后患者无需手动干预，可任意开展日常活动。

在达到气管推移训练标准的前提下，不占用患者的休息时间，提高患者的依从性；并能个体化地设置训练参数力度、时间、频率等，较大程度的满足不同人群的需要。

权利要求书1页 说明书3页 附图4页CN 109846590 A 2019.06.07C N 109846590A权　利　要　求　书1/1页CN 109846590 A1.可穿戴式气管推移训练仪，其特征在于:包括可穿戴的颈托和安装于颈托一侧的气管推移装置，气管推移装置包括电机和可水平伸缩的气管推移臂，气管推移臂由电机驱动，电机安装在颈托上，气管推移臂的自由端设有气管接触部件。

2.根据权利要求1所述的可穿戴式气管推移训练仪，其特征在于：它还包括操作面板和控制器，所述操作面板和电机均与控制器电联接。

3.根据权利要求2所述的可穿戴式气管推移训练仪，其特征在于：操作面板包括时间设置键和/或频率设置键。

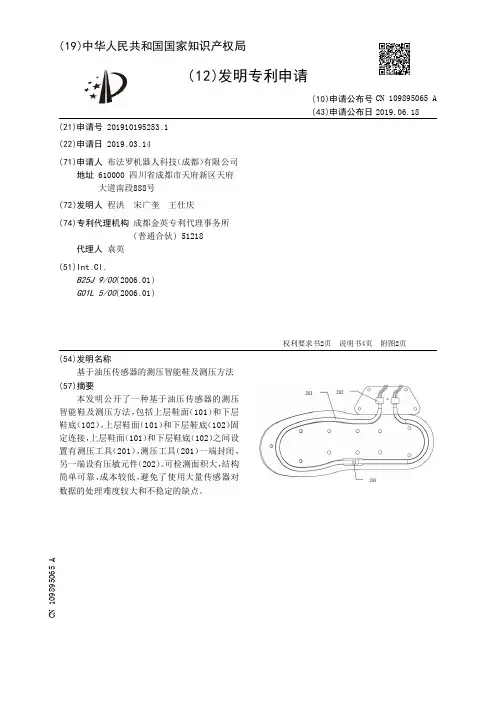

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910195253.1(22)申请日 2019.03.14(71)申请人 布法罗机器人科技（成都）有限公司地址 610000 四川省成都市天府新区天府大道南段888号(72)发明人 程洪　宋广奎　王仕庆　(74)专利代理机构 成都金英专利代理事务所(普通合伙) 51218代理人 袁英(51)Int.Cl.B25J 9/00(2006.01)G01L 5/00(2006.01)(54)发明名称基于油压传感器的测压智能鞋及测压方法(57)摘要本发明公开了一种基于油压传感器的测压智能鞋及测压方法，包括上层鞋面（101）和下层鞋底（102），上层鞋面（101）和下层鞋底（102）固定连接，上层鞋面（101）和下层鞋底（102）之间设置有测压工具（201），测压工具（201）一端封闭，另一端设有压敏元件（202）。

可检测面积大，结构简单可靠，成本较低，避免了使用大量传感器对数据的处理难度较大和不稳定的缺点。

权利要求书2页 说明书4页 附图2页CN 109895065 A 2019.06.18C N 109895065A1.基于油压传感器的测压智能鞋，其特征在于：包括上层鞋面（101）和下层鞋底（102），上层鞋面（101）和下层鞋底（102）固定连接，上层鞋面（101）和下层鞋底（102）之间设置有测压工具（201），测压工具（201）一端封闭，另一端设有压敏元件（202）。

2.根据权利要求1所述的基于油压传感器的测压智能鞋，其特征在于：还包括鞋帮（302），鞋帮（302）与上层鞋面（101）固定连接，鞋帮（302）上设有可调节鞋面扣（303）。

3.根据权利要求1所述的基于油压传感器的测压智能鞋，其特征在于：所述下层鞋底（102）开有凹槽，用于放置测压工具（201）。

4.根据权利要求1或3所述的基于油压传感器的测压智能鞋，其特征在于：所述测压工具（201）为油压管，油压管的封闭端采用堵头（203）封闭，油压管内设有压力传递材料，压力传递材料采用水和不可燃压力油中的任意一种。
