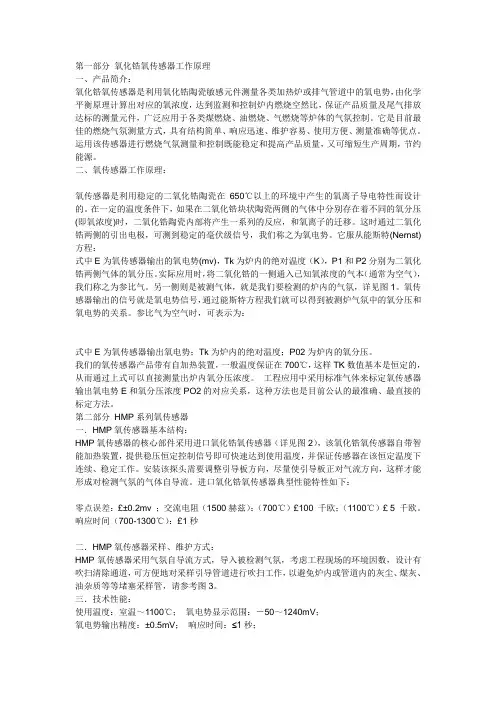

第一部分氧化锆氧传感器工作原理
一、产品简介：
氧化锆氧传感器是利用氧化锆陶瓷敏感元件测量各类加热炉或排气管道中的氧电势，由化学平衡原理计算出对应的氧浓度，达到监测和控制炉内燃烧空然比，保证产品质量及尾气排放达标的测量元件，广泛应用于各类煤燃烧、油燃烧、气燃烧等炉体的气氛控制。它是目前最佳的燃烧气氛测量方式，具有结构简单、响应迅速、维护容易、使用方便、测量准确等优点。运用该传感器进行燃烧气氛测量和控制既能稳定和提高产品质量，又可缩短生产周期，节约能源。
二、氧传感器工作原理：
氧传感器是利用稳定的二氧化锆陶瓷在650℃以上的环境中产生的氧离子导电特性而设计的。在一定的温度条件下，如果在二氧化锆块状陶瓷两侧的气体中分别存在着不同的氧分压(即氧浓度)时，二氧化锆陶瓷内部将产生一系列的反应，和氧离子的迁移。这时通过二氧化锆两侧的引出电极，可测到稳定的毫伏级信号，我们称之为氧电势。它服从能斯特(Nernst)方程：
式中E为氧传感器输出的氧电势(mv)，Tk为炉内的绝对温度（K），P1和P2分别为二氧化锆两侧气体的氧分压。实际应用时，将二氧化锆的一侧通入已知氧浓度的气本（通常为空气），我们称之为参比气。另一侧则是被测气体，就是我们要检测的炉内的气氛，详见图1。氧传感器输出的信号就是氧电势信号，通过能斯特方程我们就可以得到被测炉气氛中的氧分压和氧电势的关系。参比气为空气时，可表示为：
式中E为氧传感器输出氧电势；Tk为炉内的绝对温度；P02为炉内的氧分压。
我们的氧传感器产品带有自加热装置，一般温度保证在700℃，这样TK数值基本是恒定的，从而通过上式可以直接测量出炉内氧分压浓度。工程应用中采用标准气体来标定氧传感器输出氧电势E和氧分压浓度PO2的对应关系，这种方法也是目前公认的最准确、最直接的标定方法。
第二部分HMP系列氧传感器
一．HMP氧传感器基本结构：
HMP氧传感器的核心部件采用进口氧化锆氧传感器（详见图2），该氧化锆氧传感器自带智能加热装置，提供稳压恒定控制信号即可快速达到使用温度，并保证传感器在该恒定温度下连续、稳定工作。安装该探头需要调整引导板方向，尽量使引导板正对气流方向，这样才能形成对检测气氛的气体自导流。进口氧化锆氧传感器典型性能特性如下：
零点误差：￡±0.2mv ；交流电阻（1500赫兹）：（700℃）￡100 千欧；（1100℃）￡ 5 千欧。响应时间（700-1300℃）：￡1秒
二．HMP氧传感器采样、维护方式：
HMP氧传感器采用气氛自导流方式，导入被检测气氛，考虑工程现场的环境因数，设计有吹扫清除通道，可方便地对采样引导管道进行吹扫工作，以避免炉内或管道内的灰尘、煤灰、油杂质等等堵塞采样管，请参考图3。
三．技术性能：
使用温度：室温～1100℃；氧电势显示范围：－50～1240mV；
氧电势输出精度：±0.5mV；响应时间：≤1秒；
正常使用使用寿命：≥18个月。
第三部分氧传感器的安装
合理的安装是保证氧传感器可靠运行的关键，许多使用问题均由于氧传感器安装不当造成的，希望用户一定要特别注意这一点，安装氧传感器请尽量考虑氧传感器的安装要求：一、采样测量点：
确定测量点是首要的工作。应遵循如下几项原则：
（1）选择的测量点要求能正确反映所需要的炉内气氛，以保证氧传感器输出信号的真实性，尽量避开回风死角；
（2）测量点不可太靠近燃烧点或喷头等部位，这些部位气氛处于剧烈反应中，会造成氧传感器检测值剧烈波动失真；也不要过于靠近风机等产气设备，以免电机的震动冲刷损坏传感器；
（3）避免放在可能碰撞的位置，以免碰撞损坏探头，保证传感器的安全；
二．氧传感器的安装、连接方式：
（1）HMP氧探头的安装可采用水平或垂直方式，垂直安装是比较理想的安装方式。不管采用何种方式，探头采样管引导板的方向应该尽量正对被测气流的方向，在初始安装的时候可以通过了解工艺确定基本方向。最终确定比较好的引导方向，需要在系统通电加热探头以后，旋转采样管方向，使用数字万用表观察输出氧电势的波动情况来确定。
（2）氧传感器安装所用接头为专用法兰接头。如用户有其它类型的接头，只要安装尺寸相同，符合密封要求也可替代本接头。氧传感器的专用接头上，按要求需要配装石棉垫压接，以确保密封，否则因为一般炉内为负压，该处法兰接头处漏气会影响测量精度或造成信号波动。
（3）氧传感器的信号引出线最好用屏蔽线，可以消除干扰。最佳方式是使用2根2芯电缆，一根2芯屏蔽电缆接氧电势输出信号，一根2芯KVV控制电缆接探头加热连接端；如果现场条件不具备可直接使用一根4芯KVV电缆连接探头氧电势信号和加热端。航空插头焊脚说明如下（见图4）：
1．加热控制信号连接探头航插1、2脚，我们已经引出红、黄两种颜色线，控制线可直接焊接连接；
2．探头测量氧电势输出信号连接3、4脚，注意该毫伏信号连接的正、负极，4脚白色线为正、3脚黑色线为负，信号线也可直接与引出线对焊连接。
（4）HMP氧探头的标气口一般检测的时候封闭，只是在标定气体的时候使用；吹扫气口连接气泵或者压缩空气管路，吹扫口进气一般用一个电磁阀等阀门控制，一定周期开启一次，通入气体吹扫采样管，探头正常检测时阀门关闭，不能有其他气体进入采样管。在此特别说明一点，使用厂方的压缩空气吹扫探头必须保证压缩空气中不含有水份，即对所采用的压缩空气必须进行气水分离处理。
宽带氧传感器的工作原理和常见故障的检查方法 发布时间: 2010-4-29 15:52 | 编辑: 汽车乐https://www.doczj.com/doc/422658880.html, | 查看: 1067次来源: 网络 随着汽车尾气排放限值要求的不断提高，传统的开关型氧传感器已不能满足需要，取而代之的是控制精度更高的线性宽带氧传感器(Universal Exhaust Gas Oxygen Sensor，简称UEGO)。氧传感器闭环控制调节发动机燃烧室内的混合汽，以实现最佳的三元催化转换器运行，从而满足排放限值的要求。为此，氧传感器闭环控制的任务是确保废气空燃比始终处于催化转换器的最佳工作点。氧传感器闭环控制只改变所要喷射的燃油质量、燃烧室内的空气质量，也就是说汽缸充气和点火正时均不受影响，因此氧传感器是用来帮助确定废气中氧含量而反映实际工况中的空燃比。控制单元内的氧传感器闭环控制必须通过所提供的信号来对混合汽的成分做出相应调整，控制过程很大程度上取决于氧传感器的属性。 宽带氧传感器能够提供准确的空燃比反馈信号给ECU，从而ECU精确地控制喷油时间，使汽缸内混合汽浓度始终保持理论空燃比值。宽带氧传感器的使用提高了ECU的控制精度，最大限度地发挥了三元催化器的作用，优化了发动机的性能，并可节省大约15％的燃油消耗，更加有效地降低了有害气体的排放。 宽带氧传感器通过检测发动机尾气排放中的氧含量，并向电子控制单元(ECU)输送相应的电压信号，反映空气燃油混合比的稀浓。ECU根据氧传感器传送的实际混合汽浓稀反馈信号而相应调节喷油脉宽，使发动机运行在最佳空燃比(λ=1)状态，从而为催化转换器的尾气处理创造理想的条件。如果混合汽太浓(λ<1)，必须减少喷油量，如果混合汽太稀(λ>1)，则要增加喷油量。 现代汽车发动机管理系统中，安装在催化转换器前的宽带氧传感器，称作控制氧传感器，安装在三元催化器的上游位置，监测尾气中氧的浓度，并将信息反馈给控制单元，用于调节喷油量，从而实现发动机的闭环控制，改善发动机的燃烧性能并减少有害气体的排放。根据OBD-Ⅱ规定，现代汽车必须对三元催化转换器效率进行持续监控，为此配有诊断氧传感器，安装在催化转换器的下游端。通过比较催化转换器上游和下游的传感器信号，可以确定催化转换器的效率。主要原因是由于控制氧传感器因老化，其向ECU输送的电压信号曲线会发生偏移，诊断氧传感器会检测控制氧传感器是否仍然处于最佳工作状态，然后ECU 就可计算出矫正偏移所需的补偿量。 由于老化而造成工作性能变差的氧传感器，也会影响燃油经济性的指标。老化的氧传感器提供给DME的混合汽浓度信号存在误差，将使DME控制单元在可燃混合汽形成的控制产生偏差，而造成燃油消耗的增加。表1是博世公司所做的氧传感器对燃油经济性影响的明细表。 一、宽带型氧传感器的分类及基本构造 根据氧传感器的制造材料不同，宽带型氧传感器可分为以ZrO2为基体的固化电解质型和利用氧化物半导体电阻变化型两大类；根据传感器的结构不同，宽带型氧传感又可分为电池型、临界电流型及泵电池型。 宽带型氧传感器的基本控制原理就是以普通氧化锆型氧传感器为基础扩展而来。氧化锆型氧传感器有一特性，即当氧离子移动时会产生电动势。反之，若将电动势加在氧化锆组件上，即会造成氧离子的移动。根据此原理即可由发动机控制单元控制所想要的比例值。 构成宽带型氧传感器的组件有两个部分：一部分为感应室，另一部分是泵氧元。 感应室的一面与大气接触，而另一面是测试腔，通过扩散孔与排气接触，与普通氧化锆传感器一样，由于感应室两侧的氧含量不同而产生一个电动势。一般的氧化锆传感器将
氧化锆式氧传感器的性能与应用 摘要：氧传感器安装在排气管上，将检测到的废气中氧浓度的电信号传递给ECU，ECU根据此信号对喷油和废气再循环量进行反馈控制，为尾气净化装置（如三元催化转换器、存储式NOx净化器等）提供良好的外部环境，从而降低尾气排放，以满足严格的排放法规。氧传感器性能的优劣对于尾气净化的效果起着关键作用。本文通过简述氧化锆式氧传感器的工作原理，重点论述了氧化锆式氧传感器的类型、性能特点、应用及发展情况，并阐述了其使用方法和注意事项。 关键词：氧化锆式氧传感器；性能；应用；发展 1 氧化锆式氧传感工作原理 1.1 氧传感器类型 根据检测电信号不同：可分为氧化锆式氧传感器和二氧化钛（Ti02）式氧传感器，前者为电压型，后者为电阻型。发动机电控系统常用氧化锆式氧传感器（下文氧传感器均为氧化锆式氧传感器）。 1.2 氧传感器的工作原理 当气缸内混合气空燃比较浓时，排放气体中的氧气比较少，大气中的氧通过二氧化锆管在两电极（通常为Pt电极）间通过氧的渗透产生较大的电压（1V）左右；反之，当空燃比较低时，排气管中氧气浓度较高，大气中的氧通过二氧化锆管在两电极（Pt电极）间氧通过氧的渗透产生较小的电压（0V）左右。 因此，氧传感器是一个反应排气管氧含量浓稀的一个开关，形象地称为是一个随时向ECU反馈空燃比信息的“通信员”。ECU则根据反馈来的氧传感器信号及时调整喷油量（喷油脉宽），如信号反映混合气较浓，则减少喷油时间；反之，如信号反映较稀，则延长喷油时间。从而使混合气的空燃比始终保持在理论空燃比（14.7：1）附近，这就是氧传感器闭环控制或氧传感器反馈控制。 2 氧化锆式氧传感器的应用与发展 2.1 普通型氧化锆传感器 氧化锆式传感器的基本元件是氧化锆管。氧化锆管固定在带有安装螺纹的固定套内，在氧化锆管的内、外表面均覆盖着一薄层铂（Pt）作为电极，传感器内侧通大气，外侧直接与排气管中的废气接触。在氧化锆管外表面的铂层上，还覆盖着一层多孔的陶瓷涂层，并加有带槽的防护套管，用来防止废气对铂电极产生腐蚀；在传感器的线束连接器端有金属护套，其上设有小孔，以便使氧化锆管内侧通大气。二氧化锆管的外表面处于氧气浓度较低的汽车所排放的气体中，而管
《汽车微电脑控制系统与故障检测》王忠良人民邮电出版社 氧浓度传感器 氧浓度传感器(又称氧传感器)是发动机电子控制系统中一个重要的传感器，其作用就是把排气中氧的浓度转换为电压信号，微电脑根据氧浓度传感器输入的信号判断混合气的浓度，进而修正喷油量，最终将缸内混合气的浓度控制在理想空燃比14．7附近。 现代汽车为了降低发动机排气中的有害成分(CO、HC、NO X等)的含量，在排气管中安装了三元催化转换装置。三元催化转换装置内有三元催化剂(常用的是铂、钯、铑)，三元催化剂能促使排气中的有害成分进行化学反应，可使CO氧化为CO2，使HC氧化为CO2和H2O，将NOx还原为N2。但是，只有当发动机在14．7空燃比附近的一个很小范围内运转时，三元催化剂才能同时促进氧化、还原反应，三元催化转换装置的转换效率才最高，排气中有害物质的含量才最低。因此，现代汽车中均安装了氧传感器。 氧传感器的数量因车而异，有的发动机只有一个氧传感器：有的双排气管发动机在左、右排气管上各安装一个氧传感器，这样该系统就有两个氧传感器，即左氧传感器和右氧传感器；也有的双排气管发动机在每个排气管的三元催化转换装置前、后各安装一个氧传感器(分别叫主、副氧传感器)，这样该系统共有4个氧传感器，即左主氧传感器、左副氧传感器、右主氧传感器以及右副氧传感器。氧传感器安装在排气管中排气消音器的前面。 一、氧传感器的结构与工作原理 氧传感器根据内部敏感材料的不同分为氧化锆式(也称锆管式)和氧化钛式两种。 1．氧化锆式氧传感器 氧化锆式氧传感器是目前应用最多的氧传感器，它主要由锆管、电极等组成，如图1—42 图l—42 氧化锆式氧传感器的结构 氧化锆式氧传感器内部的敏感元件是二氧化锆(ZrO2)固体电解质。在二氧化锆固体电解质粉末中添加少量的添加剂并烧制成管状，便称为锆管。紧贴锆管内、外表面的是作为锆管内、外电极的铂膜，内、外电极通过电极引线与传感器的线束插接器相连。锆管的内电极与外界大气相通，外电极与排气管内的排气相通。为防止发动机排出的废气腐蚀外层的铂电极，在外层铂电极表面都覆盖着一层多孔性的陶瓷层。 作为锆管外电极的金属铂的另一个重要作用是催化作用，对排气中(尤其是外电极铂膜附近)的一氧化碳(CO)和氧气(O2)起催化作用，使其反应生成二氧化碳(CO2)，其化学反应式为： 2CO+O2? ?→ ?催化剂2CO2 这种催化作用尽可能多地使浓混合气燃烧后排放废气中的低浓度氧气(O2)和高浓度一氧化碳(CO)发生化学反应(甚至可使氧气全部参加反应)。这样既减少了废气中一氧化碳
目前，实际应用的氧传感器有氧化锆式氧传感器和氧化钛式氧传感器两种。而常见的氧传感器又有单引线、双引线和三根引线之分，；单引线的为氧化锆式氧传感器；双引线的为氧化钛式氧传感器；三根引线的为加热型氧化锆式氧传感器，原则上三种引线方式的氧传感器是不能替代使用的。 氧传感器一旦出现故障，将使电子燃油喷射系统的电脑不能得到排气管中氧浓度的信息，因而不能对空燃比进行反馈控制，会使发动机油耗和排气污染增加，发动机出现怠速不稳、缺火、喘振等故障现象。因此，必须及时地排除故障或更换。 氧传感器的常见故障 1.氧传感器中毒 氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的汽车，即使是新的氧传感器，也只能工作几千公里。如果只是轻微的铅中毒，接着使用一箱不含铅的汽油，就能消除氧传感器表面的铅，使其恢复正常工作。但往往由于过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时就只能更换了。 另外，氧传感器发生硅中毒也是常有的事。一般来说，汽油和润滑油中含有的硅化合物燃烧后生成的二氧化硅，硅橡胶密封垫圈使用不当散发出的有机硅气体，都会使氧传感器失效，因而要使用质量好的燃油和润滑油。修理时要正确选用和安装橡胶垫圈，不要在传感器上涂敷制造厂规定使用以外的溶剂和防粘剂等。 2.积碳 由于发动机燃烧不好，在氧传感器表面形成积碳，或氧传感器内部进入了油污或尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，ECU不 能及时地修正空燃比。产生积碳，主要表现为油耗上升，排放浓度明显增加。此时，若将沉积物清除，就会恢复正常工作。 3.氧传感器陶瓷碎裂 氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。因此，处理时要特别小心，发现问题及时更换。 4.加热器电阻丝烧断
