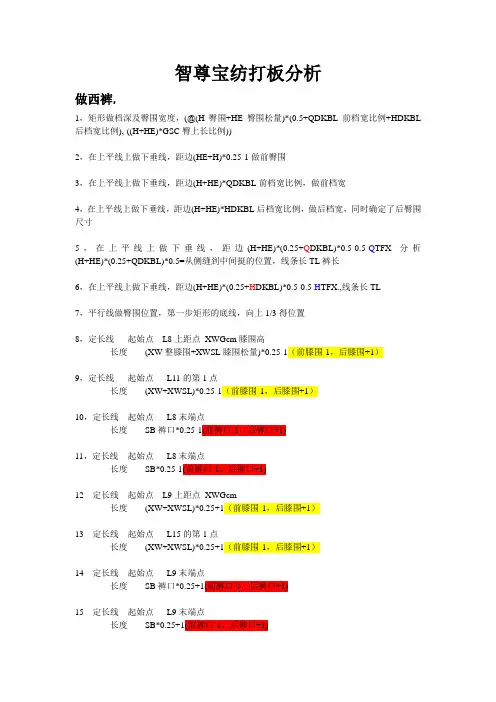

智尊宝纺打板分析做西裤，1，矩形做档深及臀围宽度，(@(H臀围+HE臀围松量)*(0.5+QDKBL前档宽比例+HDKBL 后档宽比例),-((H+HE)*GSC臀上长比例))2，在上平线上做下垂线，距边(HE+H)*0.25-1做前臀围3，在上平线上做下垂线，距边(H+HE)*QDKBL前档宽比例，做前档宽4，在上平线上做下垂线，距边(H+HE)*HDKBL后档宽比例，做后档宽，同时确定了后臀围尺寸5，在上平线上做下垂线，距边(H+HE)*(0.25+Q DKBL)*0.5-0.5-Q TFX分析(H+HE)*(0.25+QDKBL)*0.5=从侧缝到中间挺的位置，线条长TL裤长6，在上平线上做下垂线，距边(H+HE)*(0.25+H DKBL)*0.5-0.5-H TFX.,线条长TL7，平行线做臀围位置，第一步矩形的底线，向上1/3得位置8，定长线起始点L8上距点XWGcm膝围高长度(XW整膝围+XWSL膝围松量)*0.25-1（前膝围-1，后膝围+1）9，定长线起始点L11的第1点长度(XW+XWSL)*0.25-1（前膝围-1，后膝围+1）10，定长线起始点L8末端点长度SB裤口*0.25-1(前裤口-1，后裤口+1)11，定长线起始点L8末端点长度SB*0.25-1(前裤口-1，后裤口+1)12 定长线起始点L9上距点XWGcm长度(XW+XWSL)*0.25+1（前膝围-1，后膝围+1）13 定长线起始点L15的第1点长度(XW+XWSL)*0.25+1（前膝围-1，后膝围+1）14 定长线起始点L9末端点长度SB裤口*0.25+1(前裤口-1，后裤口+1)15 定长线起始点L9末端点长度SB*0.25+1(前裤口-1，后裤口+1)16 平行线基准线L3----------第一步矩形底线，偏移量-QDXJL前档下降量17 平行线基准线L3----------第一步矩形底线偏移量-HDXJL后档下降量18 延伸至墙壁L20------延长到后档下降量平行线延长线条L6-------前档宽线19 直线端点1 L19与L6的第1交点端点2 L10与L5的第1交点----------做前档弯线20 直线端点1 L6末端点端点2 L10与L7的第1交点----------做后档弯线21 角度线基准线L10起始点L22与L10的第1交点角度90+HDQJ后档倾角终止点吸附于L1----------上平线22 延长延长线条L23延长QQL起翘量--------后腰档缝位置的起翘量23 直线端点1 L23末端点L24端点2 投影L1上(W腰围+WE腰松量)*0.25+HYSL后腰省量cm cm做后腰口上平线，投影到上平线。

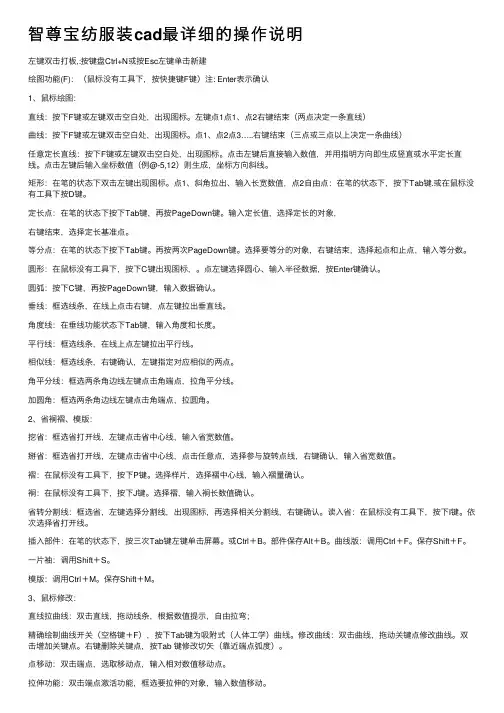

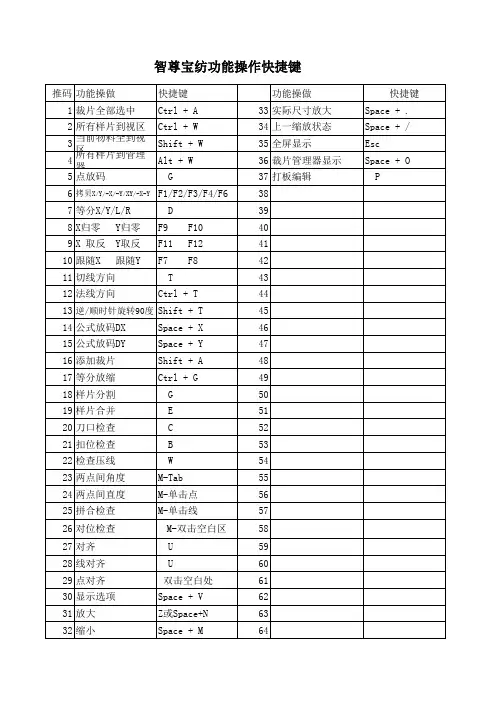

智尊宝纺服装cad最详细的操作说明左键双击打板,:按键盘Ctrl+N或按Esc左键单击新建绘图功能(F)：（⿏标没有⼯具下，按快捷键F键）注: Enter表⽰确认1、⿏标绘图：直线：按下F键或左键双击空⽩处，出现图标。
左键点1点1、点2右键结束（两点决定⼀条直线）曲线：按下F键或左键双击空⽩处，出现图标。
点1、点2点3…..右键结束（三点或三点以上决定⼀条曲线）任意定长直线：按下F键或左键双击空⽩处，出现图标。
点击左键后直接输⼊数值，并⽤指明⽅向即⽣成竖直或⽔平定长直线。
点击左键后输⼊坐标数值（例@-5,12）则⽣成，坐标⽅向斜线。
矩形：在笔的状态下双击左键出现图标。
点1、斜⾓拉出、输⼊长宽数值，点2⾃由点：在笔的状态下，按下Tab键.或在⿏标没有⼯具下按D键。
定长点：在笔的状态下按下Tab键，再按PageDown键。
输⼊定长值，选择定长的对象，右键结束，选择定长基准点。
等分点：在笔的状态下按下Tab键。
再按两次PageDown键。
选择要等分的对象，右键结束，选择起点和⽌点，输⼊等分数。
圆形：在⿏标没有⼯具下，按下C键出现图标，。
点左键选择圆⼼、输⼊半径数据，按Enter键确认。
圆弧：按下C键，再按PageDown键，输⼊数据确认。
垂线：框选线条，在线上点击右键，点左键拉出垂直线。
⾓度线：在垂线功能状态下Tab键，输⼊⾓度和长度。
平⾏线：框选线条，在线上点左键拉出平⾏线。
相似线：框选线条，右键确认，左键指定对应相似的两点。
⾓平分线：框选两条⾓边线左键点击⾓端点，拉⾓平分线。
加圆⾓：框选两条⾓边线左键点击⾓端点，拉圆⾓。
2、省裥褶、模版：挖省：框选省打开线，左键点击省中⼼线，输⼊省宽数值。
掰省：框选省打开线，左键点击省中⼼线，点击任意点，选择参与旋转点线，右键确认，输⼊省宽数值。
褶：在⿏标没有⼯具下，按下P键。
选择样⽚，选择褶中⼼线，输⼊褶量确认。
裥：在⿏标没有⼯具下，按下J键。
选择褶，输⼊裥长数值确认。
基础知识号型尺寸表：A区、B区是备选项，C区是临时输入区，D区是已选择区。
号型设置一般流程：新建一个文件双击右下角的B选择单位出现号型设置对话框在选择参与打板的号名区域内左击小三角，左击号型制在备选区内双击号型以确定号型选择一个中间码在选择参与打板的部位名称区域内左击小三角，左击ALL在备选区内选择变量以确定部位名称在中间码中输入各部位的尺寸在比中间码大一码的栏中输入档差在等分所有部位打开的情况下左击等分左击确定以确定号型尺寸注：1.可以直接在组名里找到自己需要的号名或部位名称，也可以自己重建一个组建立新的号名或部位名称。
2.添加部位名称的输入要求：变量＋空格＋含义，如“YC 衣长”3.如果号名或型名中的各项排列顺序不符合要求，则可以手动的用“上移”或“下移”按钮进行调整。
4.绝对档差方式、净尺寸方式、相对档差方式的区别：绝对档差：基本码以净尺寸方式表达，其他码是其和基本码尺寸的差值来表示的。
净尺寸方式：所有尺寸都是以净尺寸的方式表达。
相对档差：基本码以净尺寸方式表达，其他码是其和其相邻码数的尺寸差值来表示的。
基本介绍A.五个工具的状态：空状态：图形编辑，双击修改（线、点）智尊笔：线条绘制，线条编辑样片处理：对样片进行编辑，面的概念标注：对结构线或样片进行标注测量检查：检查线条长度或者圆顺B.鼠标：鼠标移动：按住鼠标和不按住鼠标左击：选择，确定右击：单项功能结束，多项选择结束，重复上一次命令，使用快捷菜单。
（右击使用快捷菜单的有：样片纱向上，省，褶，裥，刀口，对称线，裁片管理器，填充）鼠标双击：切换工具，线条，端点C.选择（对象拾取）选中：正框（从左上到右下）：线条要完全在框内才能被选中反框（从右下到左上）：只要碰到线条的一部分就能选中空状态下左击Ctrl+A：全选取消选择：Alt+正框Alt+反框空状态下右击Ctrl+U：全不选D.点捕捉端点捕捉(F1)捕捉线条的端点和关键点中点捕捉(F2) 捕捉线条的中点交点捕捉(F3) 捕捉线条的交点吸附点捕捉(F6) 捕捉线条上的任意一点注：当使用某功能需要快速捕捉到准确的点时，可结合以下不同属性的点的捕捉方式，来辅助作图和编辑，使用时当鼠标靠近符合该属性的点的附着物时，该点会显示为一种专用的符号，此时意味该点视为被捕捉到，点击鼠标，即选中。
左键双击打板,:按键盘Ctrl+N或按Esc左键单击新建绘图功能(F)：（鼠标没有工具下，按快捷键F键）注: Enter表示确认1、鼠标绘图：直线：按下F键或左键双击空白处，出现图标。
左键点1点1、点2右键结束（两点决定一条直线）曲线：按下F键或左键双击空白处，出现图标。
点1、点2点3…..右键结束（三点或三点以上决定一条曲线）任意定长直线：按下F键或左键双击空白处，出现图标。
点击左键后直接输入数值，并用指明方向即生成竖直或水平定长直线。
点击左键后输入坐标数值（例@-5,12）则生成，坐标方向斜线。
矩形：在笔的状态下双击左键出现图标。
点1、斜角拉出、输入长宽数值，点2自由点：在笔的状态下，按下Tab键.或在鼠标没有工具下按D键。
定长点：在笔的状态下按下Tab键，再按PageDown键。
输入定长值，选择定长的对象，右键结束，选择定长基准点。
等分点：在笔的状态下按下Tab键。
再按两次PageDown键。
选择要等分的对象，右键结束，选择起点和止点，输入等分数。
圆形：在鼠标没有工具下，按下C键出现图标，。
点左键选择圆心、输入半径数据，按Enter键确认。
圆弧：按下C键，再按PageDown键，输入数据确认。
垂线：框选线条，在线上点击右键，点左键拉出垂直线。
角度线：在垂线功能状态下Tab键，输入角度和长度。
平行线：框选线条，在线上点左键拉出平行线。
相似线：框选线条，右键确认，左键指定对应相似的两点。
角平分线：框选两条角边线左键点击角端点，拉角平分线。
加圆角：框选两条角边线左键点击角端点，拉圆角。
2、省裥褶、模版：挖省：框选省打开线，左键点击省中心线，输入省宽数值。
掰省：框选省打开线，左键点击省中心线，点击任意点，选择参与旋转点线，右键确认，输入省宽数值。
褶：在鼠标没有工具下，按下P键。
选择样片，选择褶中心线，输入褶量确认。
裥：在鼠标没有工具下，按下J键。
选择褶，输入裥长数值确认。
省转分割线：框选省，左键选择分割线，出现图标，再选择相关分割线，右键确认。

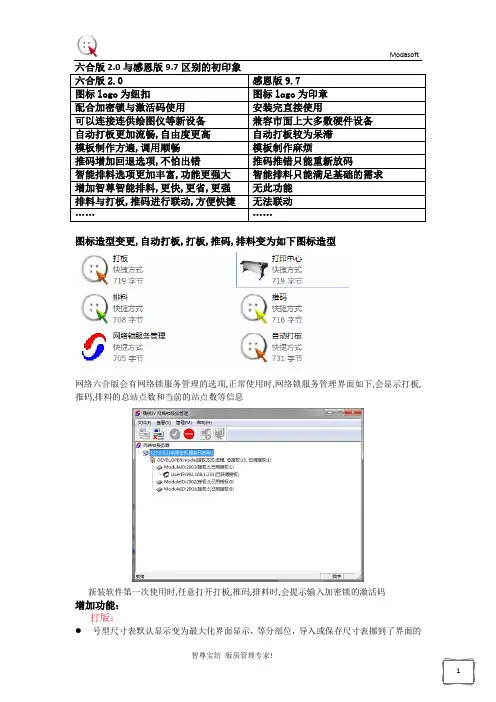

图标造型变更,自动打板,打板,推码,排料变为如下图标造型网络六合版会有网络锁服务管理的选项,正常使用时,网络锁服务管理界面如下,会显示打板,推码,排料的总站点数和当前的站点数等信息新装软件第一次使用时,任意打开打板,推码,排料时,会提示输入加密锁的激活码增加功能：打版：号型尺寸表默认显示变为最大化界面显示，等分部位，导入或保存尺寸表挪到了界面的上面，尺寸表中，型名可以自由设定●智尊笔模式工具条增加复制模式，移动，查看，点对齐的功能条●自动打板显示所有号型、激活号型：画图时显示多号型，此时只能修改基本码，若想只显示基本码按快捷键A ，再次A 会显示多号型，空格+A 生成多号型，若此时只显示某个号即可对其进行修改。
显示多号型和生成多号型时其他号型的颜色是不同的；自动打板分3种显示状态：1.仅基本码生成并显示：用于常规制图2.基本码生成并显示，多号型也同时动态显示：制图或演示时能看见其它号型的一同变化；有错误能及时发现3.多号型都生成并显示，也能编辑修改：由1->2:A由1、2->3:空格+A由3->1:A由3->2:空格+A● 脚本编辑器中增加：历史记录和查找历史记录和以前的一样，查询可以按照“功能”或者“线条”进行查找，但不能同时选择“功能”和“线条”复合查询；● “模板调用”可以添加变量如果现在的文件中没有要添加模板的变量参数，在调用模板时可以“添加变量”或者选择其他现有的变量，解决了同一个文件调入两个不同的模板。
打板系统设置增加“启动反走样处理”选项（曲线线条的外观改变）线条虽然在屏幕上看起来漂亮了；但打印出来的线条与原线条一样。
●绘图仪型号中“普通切割机”变为“智尊宝纺笔式切割机”，“智尊宝纺笔式切割机”在打印中心对应的是“普通切割机”,增加”宝地喷墨绘图仪”选项导出推码文件的DXF带rul文件，此时类型需要选择“格柏”，并勾选“AAMA方式”，“导出放码表”增加导出“裁片命名规则”，可防止同名不同物料的裁片同名；增加“Dfx导入再导出”选项，导入 dxf后只做曲线修改、点移动、拉伸等小修改，各个码是联动的，并可以在推码中打开修改推码值；导入后经过修改后的DXF文件再导出dxf给其他软件，勾上不会增加点；自己做的文件导出dxf请不要勾选此选项●移动屏幕：按住空格键不放光标变为手掌，再按下鼠标左键光标变为拳头并进入移动屏幕状态，这时LOGO标记和灰色箭头（新版本）会隐藏；●生成样片时,增加自动加缝边,对称片,样片多面料等功能自动加缝边可以在生成样片时自动添加等量缝边;样片多面料可同时设置该样片为多种面料●虚拟修改功能：在修改线条状态下，右击弹出菜单选中“虚拟修改”（操作线的镜像线）或按“Ctrl”快捷键直接进入，左键点击其他线条上任意位置（以该点的切线作为对称轴）或者左键点击任意两点或者右键点击该线条上任意点作为对称轴（以该点的法线作为对称轴）。

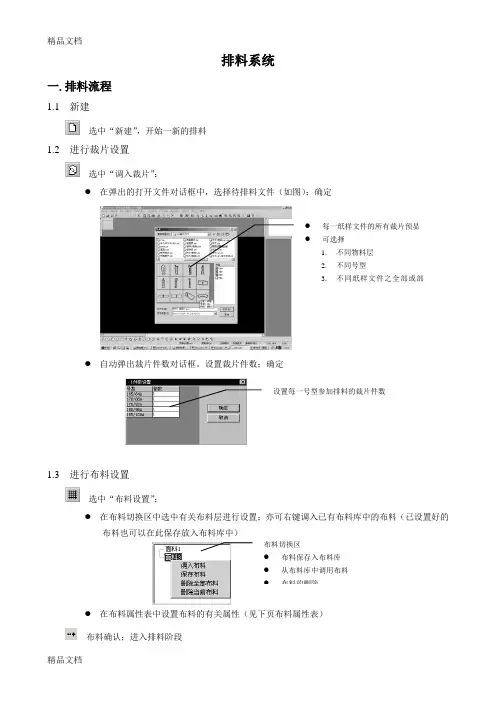

排料系统一.排料流程新建选中“新建”,开始一新的排料进行裁片设置选中“调入裁片”：在弹出的打开文件对话框中,选择待排料文件如图；确定自动弹出裁片件数对话框;设置裁片件数；确定进行布料设置每一纸样文件的所有裁片预显可选择设置每一号型参加排料的裁片选中“布料设置”：在布料切换区中选中有关布料层进行设置；亦可右键调入已有布料库中的布料已设置好的布料也可以在此保存放入布料库中 在布料属性表中设置布料的有关属性见下页布料属性表 布料确认；进入排料阶段 取下裁片到排料区选中“取下所有裁片”,将裁片管理器中的待排裁片全部取下开始自动排料或交互排料选中“自动排料”,开始自动排料或选中“交互排料”中的有关功能,进行手动排料 在排料区上点击鼠标右键,弹出交互排料各项功能的下拉框；可选择下拉菜单或布料切换区布料保存入布料布料属性表输入布料基本信息布料名布料注解布料幅宽 / 布料长度 / 预设用料厘米图标进行操作上述功能详见〈功能简介中的交互排料功能介绍〉条格排料关键点显示对格点设置条格排料状态查看各种排料信息裁片信息布料信息详见〈6.1.3布料设置〉竖直、水平边线显示保存裁片属性表显示选中的裁片基本信息1.裁片名称 / 号型 / 物料层 /片数2.颜色双击弹出颜色设置对话框选中“保存”,将排料图存档打印输出排料图详见〈五种纸样形式的输出方式〉选中“打印”,输出各种比例排料图退出选中“退出”或点击右上角“╳”,退出排料系统二. 界面介绍：窗口见下页排料窗口图菜单图标待排裁片区布料切换区排料区查看布料/裁片信息区：详见〈排料流程〉提示栏：显示有关操作步骤及排料信息光标状态栏：显示光标坐标位置三．功能简介1. 文件功能名称图标功能简介操作说明新建建立新的排料文件选中功能,建立新的文件打开打开已有排料文件选中功能,弹出对话框,选择欲打开的文件名,确定菜图提示图布料切换待排裁片排料光标状态查看布料/裁片2. 编辑3. 裁片设置4. 布料设置5. 自动排料6. 交互排料7. 条格排料8. 查看9. 视区10. 帮助。

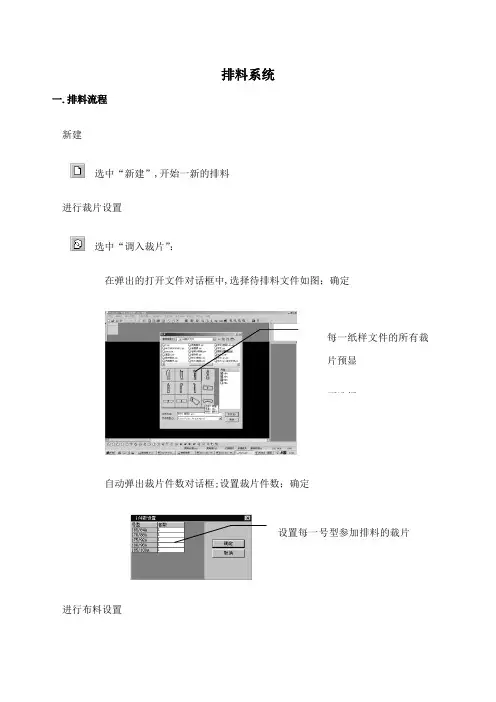

排料系统一.排料流程1.1 新建选中“新建”，开始一新的排料1.2 进行裁片设置选中“调入裁片”：●在弹出的打开文件对话框中，选择待排料文件（如图）；确定●每一纸样文件的所有裁片预显●可选择1.不同物料层2.不同号型3.不同纸样文件之全部或部分裁片进入排料●自动弹出裁片件数对话框。
设置裁片件数；确定设置每一号型参加排料的裁片件数1.3 进行布料设置选中“布料设置”：●在布料切换区中选中有关布料层进行设置；亦可右键调入已有布料库中的布料（已设置好的布料也可以在此保存放入布料库中）布料切换区●布料保存入布料库●从布料库中调用布料●布料的删除●在布料属性表中设置布料的有关属性（见下页布料属性表）布料确认；进入排料阶段1.4 取下裁片到排料区选中“取下所有裁片”，将裁片管理器中的待排裁片全部取下布料属性表●输入布料基本信息◆布料名◆布料注解◆布料幅宽/ 布料长度/ 预设用料（厘米）◆X/Y向缩水率（%）◆Y向留边量（毫米）◆纱向限制/ 纱向角度（度）◆单双幅（双击切换）◆条格设置（双击打开“是”开关）/ 横向初始/ 横向间距/ 纵向初始/ 纵向间距◆漫花设置/ 段花设置/ 横向初始/ 横向间距/ 横向循环/ 纵向初始/ 纵向间距/ 纵向循环1.5 开始自动排料或交互排料选中“自动排料”，开始自动排料或选中“交互排料”中的有关功能，进行手动排料●在排料区上点击鼠标右键，弹出交互排料各项功能的下拉框；可选择下拉菜单或图标进行操作●上述功能详见〈6.3功能简介中的交互排料功能介绍〉1.6 条格排料关键点显示对格点设置条格排料状态1.7 查看各种排料信息裁片信息裁片属性表●显示选中的裁片基本信息1.裁片名称/ 号型/ 物料层/ 片数2.颜色（双击弹出颜色设置对话框）3.是否对称片●显示排料信息1.是否允许翻转（双击）2.旋转限制/ 纱向限制3.分割4.间隔（毫米）5.条格排料信息（双击）布料信息（详见〈6.1.3布料设置〉）竖直、水平边线显示1.8 保存选中“保存”，将排料图存档1.9 打印输出排料图（详见〈7.3五种纸样形式的输出方式〉）选中“打印”，输出各种比例排料图1.10 退出选中“退出”或点击右上角“╳”，退出排料系统二. 界面介绍：●窗口（见下页排料窗口图）⏹菜单⏹图标⏹待排裁片区⏹布料切换区⏹排料区⏹查看布料/裁片信息区：详见〈6.1排料流程〉⏹提示栏：显示有关操作步骤及排料信息光标状态栏：显示光标坐标位置三．功能简介1. 文件功能名称图标功能简介操作说明新建建立新的排料文件选中功能，建立新的文件打开打开已有排料文件选中功能，弹出对话框，选择欲打开的文件名，确定关闭关闭当前窗口选中功能，关闭当前文件窗口保存保存当前排料文件选中功能，弹出保存对话框，选择或输入文件名，保存另存为用新的名字保存当前排料文件选中功能，弹出另存为对话框，选择或输入文件名，保存菜单图标提示栏图标布料切换区待排裁片区排料区光标状态栏查看布料/裁片信息区调入临时文件调出事先存在的文件选中功能，弹出对话框，选择或输入文件名，即可打印打印当前屏幕上的排料图详见〈7.2打印输出功能〉打印设置设置打印机详见〈7.2打印输出功能〉打印预览预览当前屏幕上排料图的打印效果详见〈7.2打印输出功能〉退出退出排料程序选中功能，退出排料程序2. 编辑功能名称图标功能简介操作说明取消撤消上一步操作选中功能即可实现操作。
