PCCP管道安装指南

PCCP管道安装施工方案PCCP（Prestressed Concrete Cylinder Pipe）是一种预应力混凝土圆筒管，广泛用于给水、排水和灌溉等领域的管道工程。

PCCP管道安装施工方案的编制是确保管道在施工过程中安全、高效完成的重要环节。

下面是一份1200字以上的PCCP管道安装施工方案，供参考：一、工程概况本工程是市X区给水工程的一部分，主要任务是安装一条长度为X米的PCCP管道。

该管道将连接X市自来水厂与X市X区的居民区，用于供水和消防供水。

二、材料准备1.PCCP管道：根据设计要求，购买符合规格和质量标准的PCCP管道。

2.钢筋：根据设计图纸的要求，购买合格的螺纹钢筋。

3.混凝土：使用符合要求的混凝土材料。

4.管道附件：包括法兰、垫圈、螺栓等。

三、管道安装步骤1.管道定线：根据设计方案，在地面上进行管道的定位线标示，确认管道的敷设路径。

2.土方开挖：根据管道的敷设路径，进行土方开挖，确保管道的埋深和坡度满足设计要求。

3.管道敷设：按照设计方案，将PCCP管道逐节敷设，确保管道的连接紧密和对齐。

4.法兰连接：在管道的两端，通过法兰连接将相邻的管道段连接起来，确保连接处的密封性能。

5.管道支承：在管道的一定间距上，设置支承件来支撑管道，保证管道的稳定性和安全性。

6.管道固定：使用合适的材料，将管道固定在支承件上，确保管道不会发生位移或倾斜。

7.管道连接：通过弯头、三通、接头等附件，将管道与阀门、水泵、水箱等设备连接起来。

8.施工质量检查：对已经安装的管道进行检查，确保管道的安装质量符合相关标准和要求。

9.混凝土回填：在管道埋深达到一定程度后，进行混凝土回填，填平土方开挖的坑槽。

10.表层修复：对管道敷设区域的表面进行修复，确保施工区域的安全和美观。

四、安全措施1.施工现场设置明显的警示标志，提醒周围人员注意安全。

2.施工现场设置专人负责管理和指挥，并按照要求配备必要的安全防护设施。

(一)P CCP管道安装1、PCCP管道就位管道安装一般应将承口端面迎向流水方向。

（若发包人或设计对此有其他规定时，按其规定执行。

）管道下沟槽前，应逐根检查管子和承、插口有无损坏现象。

如有损坏，应对损坏部位修补合格后方可使用。

应对承、插口进行认真的清理。

保证胶圈工作面平整、光滑，无异物附着。

同时清理管内杂物。

管道下沟槽时，一定要注意起重设备、边坡的稳定性、安全性。

沟槽下管区域内不得有人逗留。

要保护吊装的管道不与其他的物品发生碰撞。

应使管道一次性大体就位，避免管道在沟槽内多次搬运、移动。

不得使管道在沟底拖拉、牵引、滚动。

更不能使用任何机械设备撞击或企图移动管道。

在管道接头承插口部位，提前开挖出深度大于接头外灌浆厚度、垂直于管道方向的沟槽。

2、接头的清理与润滑准备安装前。

用干净、干燥的抹布清理即将对接的承插口工作面上的灰尘、泥土及异物。

然后在承、插口工作面上涂刷润滑剂（植物类）润滑。

此时应确保润滑剂及涂刷过程干净不受污染。

胶圈在套入插口槽之前，应先认真的整圈检查胶圈，有无缺陷、破损。

然后用润滑剂润滑。

将一些胶圈盘好放在桶中备用。

润滑剂不得加以稀释。

天冷时可加热。

每10kg润滑剂可涂刷约4条胶圈（DN4000）规格越小可涂胶圈数量越多。

接头清理及刷油从桶中取出一只泡在润滑剂中的胶圈，拉伸并套入插口凹槽后，马上在胶圈和插口圈之间插入一根圆滑的金属棒，不同方向绕整个插口圈各转一圈。

使胶圈均匀、平顺的套在插口圈上。

无扭曲、翻转的现象。

然后再将润滑剂在胶圈上涂刷一遍。

在低于0℃气温下进行管道安装时，橡胶圈应采用保温措施，以防止受冻变硬。

安放橡胶圈3、PCCP管道对接吊起准备安装的管道，保证管道悬空不与基底接触。

将插口对准安装好的PCCP管道承口，缓缓的移动、靠近。

这时应在承口外垫几块木块。

避免剧烈的晃动，撞坏承插口。

插口接触到承口时，调整待安装管道的中心轴线（管道前后高度及左右偏差），保证承插口间隙周长均匀及中心轴线与安装好的管道一致。

pccp管道安装规程PCCP（Pre-stressed Concrete Cylinder Pipe）是一种预应力混凝土管道，由混凝土圆筒和钢筋结构组成。

它具有耐腐蚀、耐压和耐磨损等优点，被广泛用于城市供水、排水和输油等领域。

在PCCP管道的安装过程中，需要按照一定的规程进行，确保安装质量和安全。

本文将介绍PCCP管道安装的规程，包括前期准备、施工工艺和质量控制等内容。

一、前期准备1.进行工程勘察，确定管道的布置方案和施工路线。

考虑到地形、地质条件和交通设施等因素，合理确定管道的敷设深度和坡度。

2.制定详细的施工方案，包括施工工艺、施工方法和施工队伍的组织等。

明确各个施工任务的负责人和责任范围。

3.准备相应的材料和设备，包括PCCP管道、埋设管道用的填料、接头材料、施工工具和起重设备等。

确保施工材料和设备的质量符合要求。

二、施工工艺1.测量和标定管道的敷设位置，确保整条管道的轴线和坡度符合设计要求。

采用专业的测量仪器和施工班组进行施工。

2.进行管道开挖，根据设计要求和施工图纸的要求，控制管道的开挖深度和宽度。

采用机械挖掘或手工挖掘的方式，确保开挖质量。

3.埋设管道，在开挖好的沟槽中，采用适当的方法将管道一段一段地安装好，保证连接紧密。

在连接处进行接头的安装，采用专用的接头材料和工艺进行连接，确保连接牢固。

4.进行管道的压浆，将水泥浆料注入管道的空隙中，填充并密实。

确保管道的内部光滑，并提高管道的耐压性能。

5.进行管道的静压试验，通过注入压力水进行对管道进行压力测试。

查找漏水点和脱开的地方，并进行修补。

三、质量控制1.制定质量监督计划，确保各个环节的质量控制工作得到落实。

包括材料的验收、工艺的监督和施工的检查等。

2.开展培训和交底，培训施工人员的基本技能和施工要求，并进行相关工艺和施工方法的交底。

确保施工人员的专业素质和安全意识。

3.进行现场质量检测，采用现场监测仪器和设备，对管道的厚度、距离和接头进行监测和测试。

PCCP/BCCP标准管（埋置式）2高强钢丝砂浆保护层/细石混凝土钢 筒混凝土管芯4PCCP/BCCP构造及其关键作用影响后果接头漏水、安装困难管体渗水管体开裂爆管寿命减少接口环钢筒缠丝砂浆保护层细石混凝土关键构造碰撞破损、空鼓，钢丝锈蚀破损、锈蚀碰撞损伤、断丝碰撞、变形、锈蚀通过分析：管道运输、堆放、安装过程严禁碰撞！一、PCCP/BCCP防护要点2、 PCCP/BCCP吊装、堆放防护要点62.1 管道堆放Ø应平放在地面上，严禁使其中部单支在凸梁上两端悬挑；Ø管子应放置在两根枕木或者两道土梁上，管子在枕木或土梁上悬出的长度为1/5管长，并设有防止管子滚动滑移的措施；2.2 管子的吊装Ø采用两个均匀着力点兜身平吊，起降平稳，轻起轻放。

Ø严禁用单绳从管材中部起吊，歪拉斜吊或穿心吊。

Ø吊具采取橡胶包裹或其它有效的保护措施，避免损失管道保护层。

Ø在装卸过程中应始终保持轻装轻放的原则，禁止溜放或采用推土机，叉车等铲运机械直接铲运，推拉管材782.2 管子的吊装尼龙带吊装用裸钢丝绳吊装损坏管道表面环氧煤沥青涂层二、管道敷设及质量控制1、管道敷设流程介绍2、管道敷设技术要求、质量控制（含安装、接头打压、回填、轴线及高程控制、接头灌浆、防腐）u管道敷设流程介绍（1）管沟开挖沟槽采用放坡开挖，开挖应自上而下分层开挖，每层挖深按2.5m左右控制。

机械开挖接近基底还有20cm时，由人工开挖，防止超挖。

（2）垫层铺设（基础处理）根据设计要求铺设砂垫层或其它基础处理方式，均需整平，小型压实机械压实，达到设计要求。

人工铺砂垫层压实指标检测（3）管道安装（含接头打压）施工工序：PCCP/BCCP接收→起吊→管道卸入沟槽、就位→橡胶密封圈检查、安装→管道承插口润滑→管道安装→接头打压。

采用150t以上履带吊进行管道安装作业，管道安装时，将刚吊下的管子的插口与己安装好的管子的承口对中，使插口正对承口。

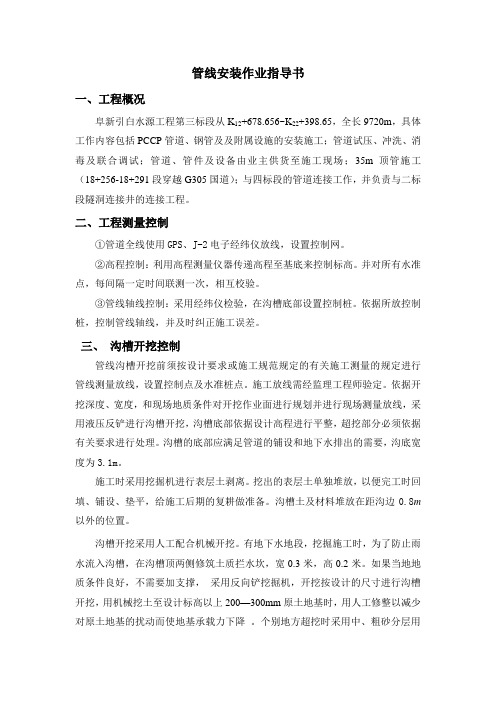

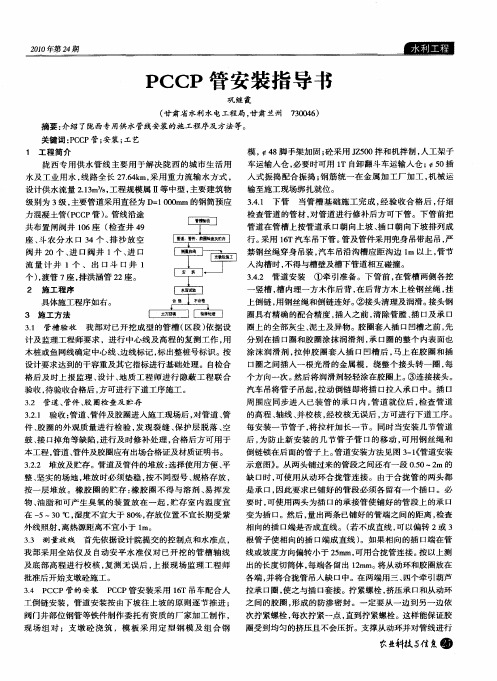

管线安装作业指导书一、工程概况阜新引白水源工程第三标段从K12+678.656~K22+398.65，全长9720m，具体工作内容包括PCCP管道、钢管及及附属设施的安装施工；管道试压、冲洗、消毒及联合调试；管道、管件及设备由业主供货至施工现场；35m顶管施工（18+256-18+291段穿越G305国道）；与四标段的管道连接工作，并负责与二标段隧洞连接井的连接工程。

二、工程测量控制①管道全线使用GPS、J-2电子经纬仪放线，设置控制网。

②高程控制：利用高程测量仪器传递高程至基底来控制标高。

并对所有水准点，每间隔一定时间联测一次，相互校验。

③管线轴线控制：采用经纬仪检验，在沟槽底部设置控制桩。

依据所放控制桩，控制管线轴线，并及时纠正施工误差。

三、沟槽开挖控制管线沟槽开挖前须按设计要求或施工规范规定的有关施工测量的规定进行管线测量放线，设置控制点及水准桩点。

施工放线需经监理工程师验定。

依据开挖深度、宽度，和现场地质条件对开挖作业面进行规划并进行现场测量放线，采用液压反铲进行沟槽开挖，沟槽底部依据设计高程进行平整，超挖部分必须依据有关要求进行处理。

沟槽的底部应满足管道的铺设和地下水排出的需要，沟底宽度为3.1m。

施工时采用挖掘机进行表层土剥离。

挖出的表层土单独堆放，以便完工时回填、铺设、垫平，给施工后期的复耕做准备。

沟槽土及材料堆放在距沟边0.8m 以外的位置。

沟槽开挖采用人工配合机械开挖。

有地下水地段，挖掘施工时，为了防止雨水流入沟槽，在沟槽顶两侧修筑土质拦水坎，宽0.3米，高0.2米。

如果当地地质条件良好，不需要加支撑，采用反向铲挖掘机，开挖按设计的尺寸进行沟槽开挖，用机械挖土至设计标高以上200—300mm原土地基时，用人工修整以减少对原土地基的扰动而使地基承载力下降。

个别地方超挖时采用中、粗砂分层用水撼实，至设计要求管线直接落在砂基或土基上，若地基为淤泥质粉土，超挖600mm，下层垫400mm碎石，再在其上垫200mm中、粗砂；若地基为岩石，则挖除岩石，垫碎石至管底下200mm，再垫中、粗砂至管底。

PCCP管道安装施工方案
PCCP（预应力混凝土管）管道安装施工方案主要包括以下几个步骤：
1. 工程概况：了解项目背景、工程规模、设计要求等信息，明确施工目标和预期效果。

2. 编制依据：依据相关设计规范、标准和要求，如我国《混凝土管道工程技术规范》等。

3. 施工准备：包括人员组织、机具设备准备、材料准备、施工方案和应急预案等。

4. PCCP管道安装：
-管道施工流程：根据设计图纸，进行施工分区、分阶段施工。

-安装准备：检查管道、附件、设备等是否完好，确保施工顺利。

-测量控制：设立测量控制点，进行精确测量和监控。

-垫层的修整：根据设计要求，修整垫层，保证管道安装平稳。

-焊接管道承插口上的用于电连接的接线片：按照设计要求，焊接接线片，确保电连接可靠。

-管道入槽就位：将管道放入槽内，调整管道位置，保证管道安装准确。

-安装密封橡胶圈：安装密封橡胶圈，确保管道密封性能。

-管道安装：调整管道高程、坡度等参数，保证管道安装质量。

-第一次接头打压检验：对管道接头进行打压检验，确保接头密封可靠。

5. 施工过程中的质量控制和安全管理：定期检查施工质量，确保施工安全。

6. 施工后的验收和维护：施工完成后，进行验收，确保管道正常运行。

同时，制定维护计划，定期进行管道检查和维护。

请注意，具体的施工方案应根据实际情况和项目要求进行调整，以确保施工顺利进行。

在施工过程中，应严格遵守规范要求，确保施工质量和安全。

PCCP管道安装方法与步骤一、适用标准《给水排水管道施工及验收规范》GB50268-97《给水排水管道结构设计规范》GB50332-2002《给水排水工程构筑物施工及验收规范》GBJ141-90《给水排水工程构筑物结构设计规范》 GB50069-2002《给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程》 CECS140：2002 《混凝土工程施工及验收规范》GBJ50204-2001《聚硫密封膏》JC483-92《全国通用给水排水标准图集》S1、S2、S3二、管道基础一般情况下管道基础采用未经扰动的人工开挖(或机械开挖)的基础上。

根据设计图纸要求需进行基础处理的地段，应根据设计图纸要求超挖管基并用砂砾或中粗砂回填达管外底标高同时包角。

在整个沟槽宽度范围内分层夯实。

压实系数应满足设计文件要求。

三、安装程序预应力钢筒混凝土管安装程序为：管道吊入沟槽→清理管膛、管口→清理胶圈→上胶圈→刷润滑油（植物油）→初步对口找正→用导链将插口拉入承口→检查中线、高程→第一次接口试压→调整管道高程、中线→第二次接口试压→锁管。

四、沿曲线安装接口允许转角预应力钢筒混凝土管安装平直，无突起，突弯现象。

PCCP管竖向或水平转角大于10°时采用管道接口和2.4°、4.8°的钢制弯头进行借转，但每个接口借转角度不得大于0.25°。

转角大于等于10°时用相应钢制管件接头。

PCCP管道严禁截断后使用。

五、安装方法导链（手拉葫芦）拉入法在已安装稳固的管子上栓住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和导链（手拉葫芦）连好绷紧对正，两侧同步拉吊链，将已套好胶圈的插口拉入承口中，均匀借转施工时，应待管道接口安装完成后再调整借转角。

六、锁管方法铺管后，为防止前几节管子管口移动，可用钢丝绳和导链锁在后面的管子上。

七、安管时注意事项1、管子在安装前要逐根进行外观检查：逐根检查管材和承插口有无损坏现象。

PCCP管道安装手册前言一、宁夏青龙管业股份有限公司是国内最大的预应力钢筒混凝土管（PCCP）生产企业之一。

预应力钢筒混凝土管具有工作压力高（高抗渗）、承受外荷载大（高覆土）、接头密封严密（高密封）、使用寿命长、不污染水质、安装铺设方便、安装费用低等优点，被广泛用于农田水利、城市供水、工业供水等工程建设领域，是目前国内中大口径，中高压力，中长距离输水工程采用的理想管材。

二、我公司生产的预应力钢筒混凝土管有离心工艺生产的内衬式-PCCPL管和立式振动工艺生产的埋置式-PCCPE管。

接口形式均为双胶圈接头，采用“O”型橡胶圈密封，管道现场只需对接头进行密封试验，铺设方便，快捷，密封性能良好。

三、为了便于用户正确使用我公司产品，保证管材及安装工程质量，特编制并提供本安装铺设手册。

本手册仅作为用户使用我公司产品时的安装铺设指南，我公司不因提供手册承担安装铺设的责任和义务。

本规范为参考性文件，当在实际应用中与工程要求矛盾时，请自行决定条款的有效性。

四、主要内容（1）管体安装尺寸简图、管体外形和管接口图（2）管材压力级别和适用条件（3）管材运输、装卸和堆放（4）管材现场验收（5）胶圈的现场验收与保管（6）沟槽开挖和基础处理（7）管道安装铺设（8）管道接头的处理（9）管道的水压试验（10）管沟回填（11）管件安装（12）管道拆除1 管体外形和管接口PCCP一般分为内衬式和埋置式两种型式。

1.1 内衬式（PCCPDL）内衬式-PCCPDL(双胶圈)管安装尺寸简图如下所示：内衬式-PCCPDL(双胶圈)管体外形如下图所示：内衬式-PCCPDL(双胶圈)管接头如下图所示：●内衬式-PCCPDL(双胶圈)管常用参数1.2 埋置式（PCCPDE）埋置式-PCCPDE(双胶圈)管安装尺寸简图如下所示：埋置式-PCCPDE(双胶圈)管体外形如下图所示：埋置式-PCCPDE(双胶圈)管接头如下图所示：1.3其他典型特殊接头 ⑴ 铠装接头⑵ 现场焊接接头⑶上述限制接头一般用于管道承受管线轴线方向的推力，如管线转弯处或陡坡铺设时。

3.13产品的安装规程产品的安装、检验方法执行GB50268-97《给水排水管道工程施工及验收规范》、GB/T19685-2005《预应力钢筒混凝土管》和GB/T15345-2003《预应力混凝土输水管试验方法》。

《预应力钢筒混凝土管(PCCP)安装施工规程》。

编号：LQ/QBF-011总则1.1为了加强预应力钢筒混凝土管（以下简称PCCP）管道工程的安装施工管理，确保工程质量，安全文明施工，提高工效，降低成本，根据《给水排水管道工程施工及验收规范》（GB50268—97）和产品标准GB/T19685-2005、Q/ZLG001-2004制定本规程。

1.2本规程适用于PCCP在电厂循环水、补给水和市政供水、水利引水等管道工程的安装施工及验收，污水排放工程可参照执行。

1.3PCCP发挥了钢管和预应力混凝土输水管的双重优点，弥补了各自的不足，特别是其高抗渗、高密封、高承压、节约钢材、降低造价、使用年限长、不污染水质等良好的技术经济性能是其它管材不能比拟的，工程上宜优先采用。

1.4PCCP安装施工必须认真贯彻执行公司的质量方针和目标，公司的管道工程部负责安装施工的过程控制。

1.5PCCP管道施工前应精心编制工程施工组织设计，其内容有施工场地布置、区间流水施工的安排、沟槽开挖施工、管基施工、管道安装方法、回填土、管道水压试验、工程质量保证及管线附近原有地下埋设物的安全防护措施等。

1.6在地震、湿陷性黄土及其他特殊地区施工时，应根据有关规范和规程执行。

1.7管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。

2装卸、运输及堆放2.1PCCP的出厂验收、检验方法、管材标识、出厂证明书、厂外运输等，应符合产品标准的有关规定。

管道工程部可会同顾客（业主）或工程监理到生产现场进行产品验收，亦可按合同规定在施工现场进行验收。

2.2PCCP的装卸工作应符合下列规定：2.2.1装卸机具起吊能力应留有一定的富余，严禁超负荷或在不稳定的工况下进行起吊装卸，管子起吊可采用两点兜身吊或专用起吊工具；严禁采用穿心吊，应避免起吊索具的坚硬部件碰损管子。
