热电阻测温仪使用说明书

使用热敏电阻测量温度的步骤

在我们的日常生活和工作中，测量温度是非常常见的一项任务。为了准确测量温度，热敏电阻是一种常用且有效的测量工具。热敏电阻利用材料在温度变化下电阻值的变化来测量温度。接下来，本文将为您介绍使用热敏电阻测量温度的步骤。

第一步：准备工作

使用热敏电阻测量温度之前，我们需要准备相关的工具和材料。首先，我们需要一根热敏电阻，确保其质量可靠且测量范围适宜。其次，我们需要一台数字万用表或其他适用的测量仪器。此外，还需要一台恒温器或其他稳定的温度控制设备，用来提供不同温度环境。

第二步：连接电路

将热敏电阻与测量仪器连接起来是测量温度的关键步骤。首先，将热敏电阻的两个引脚分别连接到万用表的两个测试插孔上。确保连接稳固而且接触良好。然后，将万用表调整为电阻测量模式，并选择适当的量程。确保仪器设置正确，以获得准确的测量结果。

第三步：设置温度

在开始测量之前，我们需要确定测试的温度范围。使用恒温器或稳定的温度控制设备，将温度控制在适当的范围内。此时，热敏电阻的电阻值将与环境温度相对应。请注意，温度的变化应该是逐渐的，以免影响测量的准确性。

第四步：记录数据

在进行实际测量之前，我们需要记录一些基础数据。首先，测量起始温度时的热敏电阻的电阻值。然后，在温度变化时，定期测量电阻值并记录下来。请注意，测量的时间间隔应适当，以确保准确性与实时性的平衡。 第五步：绘制曲线

根据记录的数据，我们可以绘制出热敏电阻与温度之间的关系曲线。使用适当的软件或绘图工具，将温度表示在横轴上，将电阻值表示在纵轴上。通过曲线的走势，我们可以推导出电阻值与温度之间的数学关系，从而可以准确地测量未知温度下的电阻值。

第六步：验证与校准

在使用热敏电阻测量温度之后，我们需要进行验证和校准工作。通过与其他可靠的温度测量仪器进行对比，可以验证我们的测量结果的准确性。如果有需要，我们可以对热敏电阻进行校准，以提高测量的准确性和可靠性。

东莞众和仪器设备

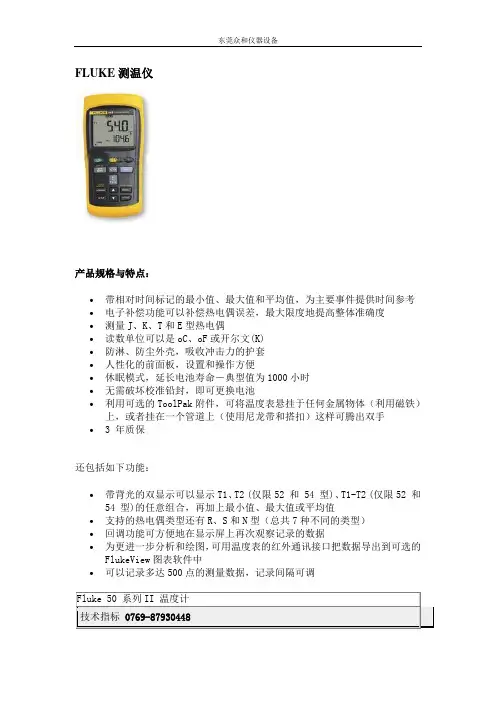

FLUKE测温仪

产品规格与特点：

• 带相对时间标记的最小值、最大值和平均值，为主要事件提供时间参考

• 电子补偿功能可以补偿热电偶误差，最大限度地提高整体准确度

• 测量J、K、T和E型热电偶

• 读数单位可以是oC、oF或开尔文(K)

• 防淋、防尘外壳，吸收冲击力的护套

• 人性化的前面板，设置和操作方便

• 休眠模式，延长电池寿命－典型值为1000小时

• 无需破坏校准铅封，即可更换电池

• 利用可选的ToolPak附件，可将温度表悬挂于任何金属物体（利用磁铁）上，或者挂在一个管道上（使用尼龙带和搭扣）这样可腾出双手

• 3 年质保

还包括如下功能：

• 带背光的双显示可以显示T1、T2 (仅限52 和 54 型)、T1-T2 (仅限52 和

54 型)的任意组合，再加上最小值、最大值或平均值

• 支持的热电偶类型还有R、S和N型（总共7种不同的类型）

• 回调功能可方便地在显示屏上再次观察记录的数据

• 为更进一步分析和绘图，可用温度表的红外通讯接口把数据导出到可选的FlukeView图表软件中

• 可以记录多达500点的测量数据，记录间隔可调

Fluke 50 系列II 温度计

技术指标 0769-87930448 东莞众和仪器设备

温度准确度 高于 -100 °C： J、K、T、E和 N型：±[0.05% + 0.3°C]*

R 和 S型：±[0.05% + 0.4°C]*

低于-100 °C: J、K、E 和 N 型：±[0.20% + 0.3°C]*

T型：±[0.50% + 0.3°C]

温度范围 J型： -210 °C 至 1200 °C

K型： -200 °C 至 1372 °C

T型： -250 °C 至 400 °C

E型： -150 °C 至 1000 °C

N型： -200 °C 至 1300 °C *

R 和 S型： 0 °C 至 1767 °C *

SWP8083

热电阻温度变送器

CHARM FAITH AUTOSYSTEM CO.，LTD，

三、接线示意图

四、安装方式及安装尺寸：

采用标准DIN导轨

一、概述：

SWP8083 热电阻温度变送器，将现场2/3线制热电阻的信号转换成与之隔离的两路标准4～20mA（温度线性）电流信号传送到变送器输出。

二、主要技术性能：

电源电压：24VDC±10%

消耗功率：1.8W（24V供电，二路20mA输出）

输入：三线制RTD ⑦+⑧-⑨-

二线制RTD ⑦+⑧- (⑨与⑧短接)

输出：全隔离二路4～20mA/1～5V DC（①+②-、④+⑤-）

输出负载: ≤750Ω（内部250Ω负载）

输出精度：0.2%F.S

温度漂移：0.01%F.S

环境温度：+5℃～40℃

相对湿度：35％～85％RH

储存温度：-40℃～85℃

重量：约150ｇ

安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质。

适用现场设备：二、三线制热电阻。

五、 安装注意事项：

1. 热电偶温度变送器应安装非危险场所。

2. 热电偶温度变送器通往现场（危险场所）的软铜导线截面积必须大于0.5mm2。

3. 连接导线的绝缘强度应大于500V。

4. 对热电偶温度变送器进行单独通电调试时，必须注意热电偶温度变送器的型号、电源极性、电压等级及热电偶温度变送器外壳接线端上的标号。

5. 严禁用兆欧表测试热电偶温度变送器端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部热电偶温度变送器接线，否则会引起内部器件损坏。

6. 如热电偶温度变送器内部模块损坏需要维修或更换时，原则上应由制造厂承担。用户自行维修时，应按照有关的注意事项，具体方法请按照维修的章节进行（本质安全型仪表的维修仅限于所述的范围进行，其外的维修应与制造厂商量）。经检修后方能重新投入运行。

热电阻温度变送器 uP

9 8 7 2

4

5

3

热电阻使用说明书

一、概述

热电阻是一种用于测量温度的传感器。其原理基于材料在温度变化下的电阻值变化，通过测量电阻值的变化来间接测量温度。热电阻具有灵敏度高、精度较高等优点，在工业生产和科学研究领域被广泛应用。

二、技术参数

1. 工作温度范围：-50℃至500℃

2. 电阻值变化与温度变化的关系：根据具体型号和特性曲线查询

3. 精度等级：根据具体型号和需要查询

4. 电气连接方式：两端引线或电缆连接

三、使用注意事项

1. 安装位置选择：应尽量选择与被测温度最为接近的位置安装热电阻，以确保测量结果的准确性。若有特殊需求，需与技术人员沟通确定最佳方案。

2. 避免机械损坏：在安装过程中要注意避免热电阻受到机械损坏，保持其表面的完整性。

3. 避免湿气侵入：应防止热电阻长期暴露在潮湿环境中，以免损坏内部电路。如需在潮湿环境中使用，应选用适合的防护措施。 4. 防止过温：热电阻的工作温度范围内，应避免超过其最高温度限制，否则可能会引起电阻元件烧坏。

5. 连接方式：根据需要选择合适的电气连接方式，如两端引线或电缆连接。

6. 使用环境：请在符合热电阻工作环境要求的条件下使用，避免影响测量准确性。

四、使用步骤

1. 安装：根据实际需求，选择合适的位置将热电阻安装在被测对象上，并确保紧固牢固。

2. 连接：根据具体型号和电气连接方式的要求，正确连接热电阻。

3. 供电：接通热电阻所需的电源，并确保电源稳定。

4. 数据采集：使用合适的数据采集设备，对热电阻输出的信号进行采集和处理。

5. 温度测量：根据所使用的数据采集设备和软件，进行温度测量和记录。

五、维护保养

1. 定期检查：定期检查热电阻的连接是否正常，表面是否有损伤。如有问题及时处理。

2. 清洁保养：若热电阻表面有灰尘或污垢，可使用干净的软布轻轻擦拭。 3. 防护措施：对于在特殊工作环境下使用的热电阻，应采取适当的防护措施，如防护套、防水套等。
