钽电容器分类 PPT

钽电容介绍一.前言1．钽的理化性能二.钽电容简介和基本结构2.1.基本结构2.2.工艺流程三.钽电容的主要特性参数3.1.容值3.2.额定工作电压&浪涌电压3.2.1.浪涌电压3.2.2.反向电压3.3.电流3.3.1.纹波电流&浪涌电流3.3.2.漏电流3.4耗散因子(DF值)3.5阻抗，等效串联阻抗(ESR)&感抗四.电容失效模式,机理和失效特点五.设计，保存，焊接注意事项5.1.设计注意点5.1.1.电压5.1.2.电流5.1.3.热设计&功耗考虑5.2.组装，焊接&清洗5.3.保存六、钽电解电容器应用指南一.前言1.1金属钽的性质1.1.1物理性质1802年，稀有金属钽(Ta)由AG Ekeberg发现，位于元素周期表VB 族中[2]，原子序数73，原子量为108.195，属于体心立方结构，晶格常数A：3.2959，熔点为2996℃，沸点5427℃，仅次于钨和铼，位居第三。

室温下的电阻率为13.58μΩ·cm，电离电位7.30±3V。

1.1.2化学性质钽具有非常好的化学稳定性，不与空气和水作用，无论是在冷和热的条件下，对盐酸、浓硝酸及“王水”都不反应。

除氢氯酸以外能抵抗包括“王水”在内的一切无机酸，也包括任何碱溶液的侵蚀。

将钽放入200℃的硫酸中浸泡一年，表层仅损伤0.006毫米。

实验证明，钽在常温下，对碱溶液、氯气、溴水、稀硫酸以及其他许多药剂均不起作用，仅在氢氟和热浓硫酸作用下有所反应，这样的情况在金属中是比较罕见的。

它的另一个重要特性是可以吸收气体，如氢、氮、氧等，并形成相应的固溶体或化合物。

1.1.3力学性能金属钽具有高熔点、极强的抗腐蚀能力和良好的强度。

钽富有延展性，可以拉成细丝式制薄箔。

其热膨胀系数很小，每升高一摄氏度只膨胀百分之六点六。

除此之外，它的韧性很强，比铜还要优异。

但是，硬度偏低，抗划伤能力和抗变形能力不足，使用寿命短，制约了金属钽的推广应用，这样，对其表面进行强化处理就显得非常重要。

一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。

钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2.1.基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。

固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO2。

能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。

一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。

1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。

低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。

2、加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。

如果太少：起不到改善钽粉流动性的作用。

拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。

樟脑的加入会导致钽粉中杂质含量增加，影响漏电。

每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。

广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。

钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。

在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。

其中，固体钽电解电容器用量最大。

钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。

另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。

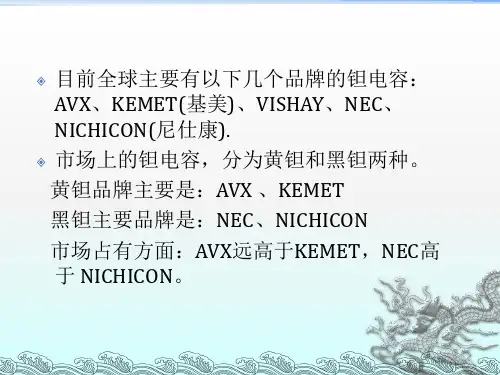

Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。

优点：体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。

使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。

一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。

寿命长、绝缘电阻高、漏电流小。

钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点：耐电压不够高电流小价格高贴片钽电容封装AVX常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)85°C时DC额定电压（VR）电压代码Voltage额定电压V(85°C) Ra ted VoltageFG 4 LA 10 C 16AVX 贴片钽电容标识二、钽电容技术规格和选型（以VISHAY 和AVX 为例说明） （一）VISHAY 1、型号表示方法 293D107X9010D2W ①②③④⑤⑥⑦①表示系列，VISHAY 有293D 和593D 两个系列，293D 表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

钽电容r型-概述说明以及解释1.引言1.1 概述概述：钽电容(r型)是一种电子元件，属于电容器的一种。

它的主要特点是采用钽金属作为电极材料，能够提供相对较高的电容量和低的等效串联电阻。

钽电容(r型)因其优异的性能和稳定性在电子行业中得到广泛应用。

钽电容(r型)作为一种重要的电子元件，主要用于储存和释放电荷，在电子电路中起着重要作用。

由于钽金属具有良好的化学稳定性和高的熔点，钽电容(r型)能够在广泛的温度范围内保持稳定的电容性能。

与其他电容器相比，钽电容(r型)具有许多优势。

首先，钽电容(r型)的电容量相对较高，能够提供较大的电荷存储能力。

其次，钽电容(r型)的等效串联电阻较低，能够减少电路中的能量损耗。

此外，钽电容(r型)还具有较高的工作稳定性和可靠性，能够在各种环境条件下长时间稳定工作。

钽电容(r型)在电子行业中有着广泛的应用。

它常被用于电源滤波、耦合和绕组连接等关键电路中，能够提供稳定的电流和电压输出。

此外，钽电容(r型)还常被应用于计算机、通信设备、医疗器械、汽车电子等领域，满足各种高性能电子产品的需求。

尽管钽电容(r型)具有众多优点，但也存在一些局限性。

钽电容(r型)的价格相对较高，由于钽金属的稀缺性，导致成本较高。

此外，钽电容(r 型)在工作过程中对电压的限制较为严格，需要确保电压不超过额定范围，以免对电容器造成损坏。

总而言之，钽电容(r型)作为一种重要的电子元件，在电子行业中发挥着重要作用。

它的高电容量、低等效串联电阻以及良好的稳定性使其成为许多高性能电子产品的理想选择。

然而，对于使用钽电容(r型)的电子设计师和制造商来说，也需要考虑其价格和电压限制等因素。

未来，随着科技的不断发展，钽电容(r型)有望实现更加高性能化和价格的降低。

文章结构是指文章的整体框架和组织方式，它有助于读者理解文章的脉络和逻辑关系。

本文的结构主要包含引言、正文和结论三个部分。

引言部分（1.1 概述、1.2 文章结构、1.3 目的）主要是对所要讨论的主题进行简要介绍和概述，明确文章的研究背景和意义，解释本文所追求的目标和写作意图。

胆电容优点：体积小、电容量较大、外形多样、长寿命、高可靠性、工作温度范围宽缺点：容量较小、价格贵、耐电压及电流能力较弱、应用：军事通讯、航天、工业控制、影视设备、通讯仪表重点：1.也属于电解电容的一种，使用金属钽做介质，不像普通电解电容那样使用电解液，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制，本身几乎没有电感，但这也限制了它的容量。

2.由于钽电容内部没有电解液，很适合在高温下工作。

3.钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。

此层氧化膜介质与组成电容器的一端极结合成一个整体，不能单独存在。

因此单位体积内具有非常高的工作电场强度，所具有的电容量特别大，即比容量非常高，因此特别适宜于小型化。

4.钽电容的性能优异，是电容器中体积小而又能达到较大电容量的产品，在电源滤波、交流旁路等用途上少有竞争对手。

5.钽电解电容器具有储藏电量、进行充放电等性能，主要应用于滤波、能量贮存与转换，记号旁路，耦合与退耦以及作时间常数元件等。

在应用中要注意其性能特点，正确使用会有助于充分发挥其功能，其中诸如考虑产品工作环境及其发热温度，以及采取降额使用等措施，如果使用不当会影响产品的工作寿命。

6.在钽电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。

这种独特自愈性能，保证了其长寿命和可靠性的优势。

7.钽电容器具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。

标识方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

电容分类图片-各种电容器图片1、胆电容2、灯具电容器3、MKPH电容4、MET电容5、PEI电容6、胆贴片电容7、MPE电容8、贴片电容10 PEI电容11、轴向电解电容器12、MPP电容1、PPN电容2、PET电容3、MEA电容4、MPB 电容5、PPT 电容6、MPT电容7、电解电容器8、MET电容9、MKPH电容10、电机用电容11、电机用电容12、MKS电容。

1、MKS电容2、瓷片电容3、MKP电容4、MKP电容5、贴片电解电容6、史普瑞电容Sprague Orange Drop Capacitors7、电机用电容8、MKT电容9、陶瓷电容。

1、MKS电容3、云母电容4、MPP电容5、MKP电容8、云母电容9、MEP电容10、MPP电容11、PPN电容12、PEI电容1、陶瓷电容器2、陶瓷电容器3、陶瓷电容器4、色环陶瓷电容5、电机起动及运行电容器10、电机起动及运行电容器11、电机起动及运行电容器12充放电用电容1、双连调谐电容2、微调电容3、四连调谐电容4、单连调谐电容铝电解电容器具有极性,容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率,用于低频旁路、信号耦合、电源滤波。

钽电解电容器漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态,用于超小型高可靠机件中.薄膜电容器频率特性好，介电损耗小不能做成大的容量，耐热能力差, 用于滤波器、积分、振荡、定时电路。

瓷介电容器频率特性好，介电损耗小，有温度补偿作用，受振动会引起容量变化,特别适于高频旁路.可变电容器可变电容器是一种电容量可以在一定范围内调节的电容器，通常在无线电接收电路中作调谐电容器用。

可变电容器按其使用的介质材料可分为空气介质可变电容器和固体介质可变电容器。

微调电容器半可变电容器也称微调电容器，在各种调谐及振荡电路中作为补偿电容器或校正电容器使用。

钽电解电容器应用指南1、关于反向电压1.1、固体电解质钽电容器A 固体电解质极性钽电容器，一般不允许加反向电压，并且不可在纯交流电路中使用。

若在不得已的情况下，允许在短时间内施加小量的反向电压，其值为：25℃下：≤10%UR或1V（取小者）；85℃下：≤5%UR或0.5V（取小者）；125℃下：≤1%UR或0.1V（取小者）。

B 如果将电容器长期使用在有反向电压的电路中时，请选用双极性钽电容器，但也只能在极性变换而频率不太高的直流或脉动电路中使用。

1.2、非固体电解质钽电容器银外壳固体电解质钽电容器不能承受任何反向电压。

1.3、原则上禁止使用三用表电阻挡对有钽电容器的电路或电容器本身进行不分极性的测试（容易施加反向电压），当电路全部采用了35V以上（含有35V）固体钽电容器时，应能承受三用表1.5V电源的反向测试，9V电源则应绝对禁止。

1.4、在测量使用过程中，如不慎对非固体钽电容器施加了反向电压或对固体钽电容器施加了超过规定的反向电压，则该电容器应报废处理，即使其各项电参数仍然合格，因为产品由反向电压造成的质量隐患有一定的潜伏期，在当时并不一定能表现出来。

2、关于纹波电流2.1、直流偏压与交流分压峰值之和不得超过电容器的额定电压值。

2.2、交流负峰值与直流偏压之和不得超过电容器所允许的反向电压值。

2.3、纹波电流通过钽电容器时产生了有功功率损耗，进而电容器自身温升导致的热击穿失效概率增大，因此有必要对通过电容器的纹波电流或电容量允许的功率损耗进行限制（钽电容器不应长期使用于交流分量大或纯交流电路中）。

功率损耗（P有）与纹波电流（Irms）的关系由下式表示：P有=V-·I漏+I2rms·R≈I2rms·Rs其中：V-：直流偏压（V）；I漏：漏电流（A）；Rs：等效串联电阻（Ω）；Irms：纹波电流。

由上式可以看出：当Rs增大或当Irms增大时，功率损耗增大。

因此，在高频线路中要求通过钽电解电容器的纹波电流小和选用等效串联电阻小的钽电解电容器。

发光钽电容是一种电容器，其特点如下：
1.体积小、容量大：钽电容能够在相同体积下提供更大的电容值。

2.寿命长：钽电容具有很好的电化学稳定性，不会因为长时间使
用而老化，从而保证了器件的寿命。

3.高频响应快：钽电容的频率响应更快，适用于高频功率稳定性
和高压电路中的消声器。

4.频率稳定性好：钽电容具有更小的温度系数和更好的频率稳定
性。

5.精度高：钽电容容量的精度一般可以达到1%~5%，远高于其它
类型电容的精度。

6.漏电流小：钽电容使用的氧化钽介质材料非常稳定且可靠，能
够在长时间内保持稳定的电容值。

1、瓷介电容器(CC)结构:用陶瓷材料作介质,在陶瓷表面涂覆一层金属(银)薄膜,再经高温烧结后作为电极而成。

瓷介电容器又分 1 类电介质(NPO、CCG));2 类电介质(X7R、2X1)与3 类电介质(Y5V、2F4)瓷介电容器。

用途:主要应用于高频电路中。

2、涤纶电容器(CL)结构:涤纶电容器,就是用有极性聚脂薄膜为介质制成的具有正温度系数(即温度升高时,电容量变大)的无极性电容。

用途: 一般应用于中、低频电路中。

常用的型号有CL11、CL21等系列。

3、聚苯乙烯电容器(CB)结构:有箔式与金属化式两种类型。

用途: 一般应用于中、高频电路中。

常用的型号有CB10、CB11(非密封箔式)、CB14~16(精密型)、CB24、CB25(非密封型金属化)、CB80(高压型)、CB40 (密封型金属化)等系列。

4、聚丙烯电容器(CBB)结构:用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。

有非密封式(常用有色树脂漆封装)与密封式(用金属或塑料外壳封装)两种类型。

用途: 一般应用于中、低频电子电路或作为电动机的启动电容。

常用的箔式聚丙烯电容:CBB10、CBB11、CBB60、CBB61 等;金属化式聚丙烯电容: CBB20、CBB21、CBB401 等系列。

5、独石电容器结构:独石电容器就是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。

用途:广泛应用于谐振、旁路、耦合、滤波等。

常用的有CT4 (低频) 、CT42(低频);CC4(高频)、CC42(高频)等系列。

6、云母电容器(CY)结构:云母电容器就是采用云母作为介质,在云母表面喷一层金属膜(银)作为电极,按需要的容量叠片后经浸渍压塑在胶木壳(或陶瓷、塑料外壳)内构成。

用途:一般在高频电路中作信号耦合、旁路、调谐等使用。

常用的有CY、CYZ、CYRX等系列。

7、纸介电容器(CZ)结构:纸介电容器就是用较薄的电容器专用纸作为介质,用铝箔或铅箔作为电极,经卷饶成型、浸渍后封装而成。

电容分类及钽电容详解2010-01-06 11:25消费者可能不会知道，好的显卡采用的电容价格不菲，如钽聚合物电容每颗价格都在1美元左右，一片低端显卡平均要用6到8颗以上，GeForce 9600GT、Radeon HD3850搞不好要15颗以上，光这些主电容费用就要100元人民币以上，而现在NVIDIA和ATI的公版上才几颗高分子聚合物电容，普通厂商的很多所谓非公版都用普通铝电解电容替代，一块显卡上所有主电容加起来还不到1元钱。

众所周知现在显卡只剩下价格战，现在一块普通RV630显卡从出厂到最终销售的全部利润可能才50元，而在电容上就花费100元又意味着什么？是让这种显卡价格大涨，或是让制造厂商无利可图而不得已降低元件质量。

让电容分类不再模糊说到电容，大家估计见过不少，任何电子设备上都有它的身影。

目前家用板卡领域最常用的是铝电容，因为它便宜，容量大，性能也不错。

说到这里，大家可能就有点犯晕了，平时我们谈的板卡上的电容不是直接就说是普通的电解电容和固态电容吗？这里怎么又冒出来个铝电容？电容分类图这里就涉及一个如何给电容分类的问题，电容和其他的部件有所不同，因为采用的材质不同名称也比较多，而按照阴极、阳极材料来划分又让它们之间又着一种“交错”的关系，这种相互交错就是人们认识电容的难点。

“直立”的电容几乎全是铝电容电容的分类看似非常复杂，其实只要把握住其中的脉络，还是很简单的。

比如我们在显卡、主板上看到的那种“直直挺立”的电容几乎都是铝电容，而平时俗称的固态电容和电解电容都属于铝电容。

固态电容则是按照阴极材料来称呼的，有机半导体和高分子聚合物两种（按阳极材料来划分的话，还是属于铝电容）。

又比如，从阳极来看，我们可以称某一类电容为钽电容，当然，我们也可以把阳极和阴极组合在一起称呼，将钽电容再细分为钽二氧化锰电容、钽聚合物电容等。

钽电容：高性能的代名词简单了解了电容的分类后，我们就请出今天的主角——钽电容。
