《电路分析B》PPT课件

单项选择题（共25题，共75分）

1. 最大功率传输定理指出：

A 使负载获得最大功率的条件是负载电阻RL小于单口网络的戴维南等效电阻Req 。

B 使负载获得最大功率的条件是负载电阻RL等于单口网络的戴维南等效电阻Req 。

C 使负载获得最大功率的条件是负载电阻RL大于单口网络的戴维南等效电阻Req 。

参考答案：B；考生答案：B；试题分数：3；考生得分：3

2. 频率特性曲线绘出

A 输出量的幅值随频率变化的曲线图。

B 输出量的相位随频率变化的曲线图。

C 输出量的幅值及相位随频率变化的曲线图。

参考答案：C；考生答案：C；试题分数：3；考生得分：3

3. 三要素法计算方法，

A 仅可用于计算一阶电路的过渡过程，但不适于计算二阶电路的过渡过程。

B 仅可用计算二阶电路的过渡过程，

C 可以用计算一阶电路及二阶电路的过渡过程。

参考答案：A；考生答案：A；试题分数：3；考生得分：3

4. 在电路换路期间，

A uc (0+)= uc (0-)

B iL(0+)= iL (0-)

C uc (0+)= uc (0-)，iL(0+)= iL (0-)

参考答案：C；考生答案：C；试题分数：3；考生得分：3

5. 电感线圈，其作用主要是

A 主要是消耗磁场能量。

B 主要是产生磁场能量。

C 主要是存储磁场能量。

参考答案：C；考生答案：B；试题分数：3；考生得分：0

6. 对二阶电路的过渡过程计算中，解uc(t)= e- t(K1sindt + K2cosdt)表示，

A 过阻尼非振荡过程。 B 欠阻尼非振荡过程。

C 临界阻尼非振荡过程。

参考答案：A；考生答案：C；试题分数：3；考生得分：0

7. 若将电路中的各电压和电流表达为

A 相量形式，电容和电感元件用瞬时值形式表示，则可得电路的相量模型。

1 郧阳师专普通教育考试试题(B)

07~08 学年度 第一 学期

课 程 名 称 专业 班级 人数 命题教师 时间

电路分析 现代教育 0701 32 江勇

一、填空题（共30分）

1、(本小题8分)

图1中电路的端口电压u（或电流i）与各独立电源参数的关系是u1u1u1u2u2uuuuiiiii1i1i1i2i2+-+++----abcd

图1

图1a： __________________ 图1b： __________________

图1c： ________________ 图1d： __________________

3、(本小题4分) 图2示电路在t0时已达稳态, t0时开关断开, 则u0= 。 2 +-+-t02H15Vu33H2ab111025.25.15208122

图2

图3

3、(本小题6分) 图3所示电路中a、b端的等效电阻Rab为________。

4、(本小题6分) 试画出图4中电路两种最简单的等效电路。

ab5V22A___________________________________________________

图4

5、(本小题6分) 图示二端网络的戴维南等效电路OCU= V，0R= 。

211Asin6tAsin4t

图5

二、选择题（共20分）

1、(本小题4分) 图6所示网络是：

A．二端口网络 B．三端网络 3 C．四端网络 D．以上都不是 答（ ）

IAIBRARB

试卷B

一、填空题（每空1分，共20分）

1、R、L、C并联电路中，电路复导纳虚部大于零时，电路呈 性；若复导纳虚部小于零时，电路呈 性；当电路复导纳的虚部等于零时，电路呈 性，此时电路中的总电流、电压相量在相位上呈 关系，称电路发生并联 。

2、在含有L、C的电路中，出现总电压、电流同相位，这种现象称为 。这种现象若发生在串联电路中，则电路中阻抗 ，电压一定时电流 ，且在电感和电容两端将出现 ；该现象若发生在并联电路中，电路阻抗将 ，电压一定时电流则 ，但在电感和电容支路中将出现 现象。

3、串联谐振电路的特性阻抗 ，品质因数Q =

4、品质因数越 ，电路的 性越好，但不能无限制地加大品质因数，否则将造成 变窄，致使接收信号产生失真。

5、当流过一个线圈中的电流发生变化时，在线圈本身所引起的电磁感应现象称 现象，若本线圈电流变化在相邻线圈中引起感应电压，则称为 现象。

6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为 Ω。

二、选择题（每空2分，共20分）

1、电阻是（ ）元件，电感是（ ）的元件，电容是（ ）的元件。

A、储存电场能量 B、储存磁场能量 C、耗能

2、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ ）

A、增大 B、减小 C、不变

3、已知电路复阻抗Z＝（3－j4）Ω，则该电路一定呈（ ）

A、感性 B、容性 C、阻性

4、两互感线圈顺向串联时，其等效电感量L顺=（ ）

A、MLL221 B、MLL21 C、MLL221

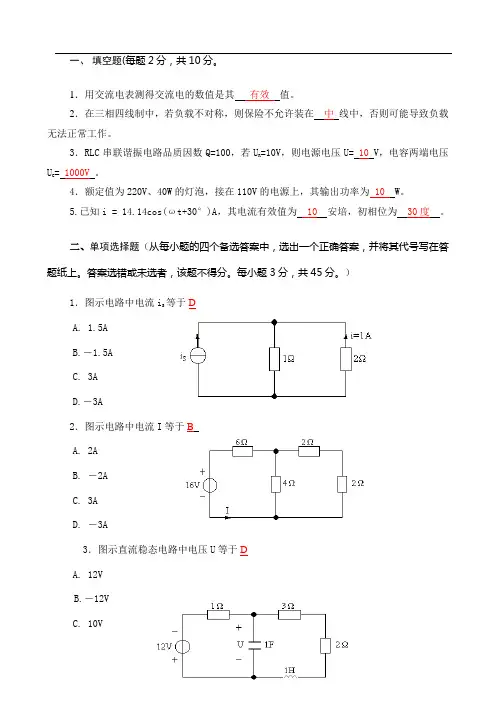

一、 填空题(每题2分，共10分。

1．用交流电表测得交流电的数值是其 有效 值。

2．在三相四线制中，若负载不对称，则保险不允许装在 中 线中，否则可能导致负载无法正常工作。

3．RLC串联谐振电路品质因数Q=100，若UR=10V，则电源电压U= 10 V，电容两端电压UC= 1000V 。

4．额定值为220V、40W的灯泡，接在110V的电源上，其输出功率为 10 W。

5.已知i = 14.14cos(ωt+30°)A，其电流有效值为 10 安培，初相位为 30度 。

二、单项选择题（从每小题的四个备选答案中，选出一个正确答案，并将其代号写在答题纸上。答案选错或未选者，该题不得分。每小题3分，共45分。）

1．图示电路中电流iS等于D

A. 1.5A

B.－1.5A

C. 3A

D.－3A

2．图示电路中电流I等于B

A. 2A

B. －2A

C. 3A

D. －3A

3．图示直流稳态电路中电压U等于D

A. 12V

B.－12V C. 10V D.－10V

4．图示电路中电压U等于A

A. 2V

B.－2V

C. 6V

D.－6V

5．图示电路中5V电压源发出的功率P等于A

A. 15W

B.－15W

C. 30W

D.－30W

6．图示电路中负载电阻RL获得的最大功率为B

A. 2W

B. 4W

C. 8W

D. 16W

7．图示单口网络的等效电阻Rab等于A

A.2Ω

B.3Ω

C.4Ω

D.6Ω 8．图示电路中开关闭合后电容的稳态电压uC（∞）等于A

A.－2V

B. 2V

C.－5V

D. 8V

9．图示电路的开关闭合后的时间常数等于C

A. 0.5s

B. 1s

C. 2s

D. 4s

10．图示正弦电流电路中电流i（t）等于B

A. 2cos（2t＋53.1°）A
