非屏蔽双绞线的制作

绞线的英文名字叫Twist-Pair。是综合布线工程中最常用的一种传输介质。

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。“双绞线”的名字也是由此而来。双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：

1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T。

5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

福建北讯智能科技有限公司

六类非屏蔽双绞线

产品特性

1. 性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准

2. 具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失

3. 传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象

4. 中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度

5. 内置撕裂绳，便于施工

6. 线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号

7. 内轴外纸箱包装，外箱贴有合格证

8. 绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求

9. 所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内

10.绝缘层材料为高密度聚乙烯（HDPE）

11.外护套材料可选用不同阻燃等级材料

12.通过第三方权威机构检测，获得UL认证

电气性能

1. 工作电容：≤5.6 nF/100米

2. 线对对地电容不平衡：≤330 pF/100米

3. 额定传输速率（NVP)：65%

4. 线对时延差：≤45ns/100米

5. 最大导体直流电阻：7.32Ω /100米 (23AWG)

6. 线对直流不平衡电阻： ≤2%

7. 绝缘电阻最小值(MΩ/Km)：5000

物理特性

1. 传输带宽大于250MHz

2. 23AWG线规

3. 整箱线长305米

订货编码：

产品编码 产品名称 说明

NOR1081004 六类4对非屏蔽电缆 阻燃PVC

NOR1081004L 六类4对非屏蔽电缆 低烟无卤

六类屏蔽双绞线

产品特性：

1. 性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准

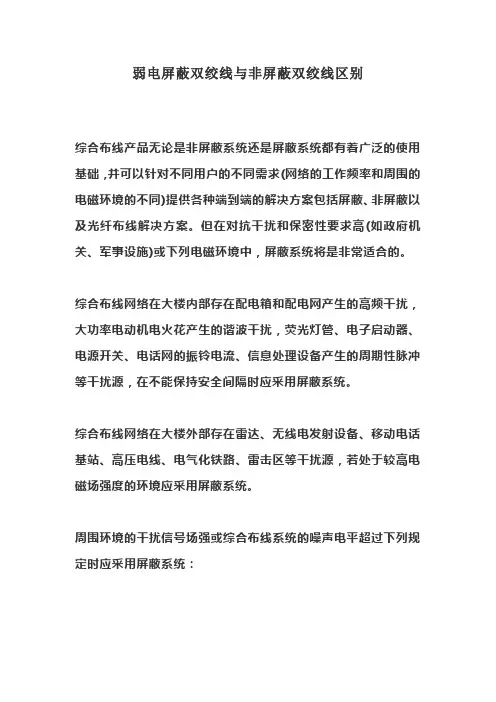

弱电屏蔽双绞线与非屏蔽双绞线区别

综合布线产品无论是非屏蔽系统还是屏蔽系统都有着广泛的使用基础，并可以针对不同用户的不同需求(网络的工作频率和周围的电磁环境的不同)提供各种端到端的解决方案包括屏蔽、非屏蔽以及光纤布线解决方案。但在对抗干扰和保密性要求高(如政府机关、军事设施)或下列电磁环境中，屏蔽系统将是非常适合的。

综合布线网络在大楼内部存在配电箱和配电网产生的高频干扰，大功率电动机电火花产生的谐波干扰，荧光灯管、电子启动器、电源开关、电话网的振铃电流、信息处理设备产生的周期性脉冲等干扰源，在不能保持安全间隔时应采用屏蔽系统。

综合布线网络在大楼外部存在雷达、无线电发射设备、移动电话基站、高压电线、电气化铁路、雷击区等干扰源，若处于较高电磁场强度的环境应采用屏蔽系统。

周围环境的干扰信号场强或综合布线系统的噪声电平超过下列规定时应采用屏蔽系统：

(1)计算机局域网引入10kHz～600MHz的干扰信号其场强为1V/m;引入600～80MHz的干扰信号其场强为5V/m;

(2)电信终端设备通过信号、直流或交流等引入线，引入RFO.15～80MHz的干扰信号，其场强度为3V，幅度调制80%1kHz;

(3)具有模拟/数字终端接口的终端设备，提供电话服务时，噪声电平超过-40dBm的带宽总和小于200MHz;

(4)当终端设备提供声学接口服务时，噪声电平超过基准电平的带宽总和小于200MHz。

屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容(EMC)特性。欧洲大多数的最终用户会选择屏蔽布线系统，尤其在德国，大约95%的用户安装是屏蔽系统，而另外的5%安装的为光纤。

目前屏蔽布线系统已为越来越多的用户所认识它在电磁兼容方面的良好性能也正在为越来越多的用户所认可。市场上的屏蔽布线产品除了进口于欧洲，越来越多的厂商也提供屏蔽布线产品。在最新发布的北美布线TIA/EIA-568-B标准中屏蔽电缆和非屏蔽电缆同时被作为水平布线的推荐媒介，从而结束了北美没有屏蔽系统的历史。在中国越来越多的用户，尤其是涉及到保密和辐射强烈的项目，开始关注和使用屏蔽系统，甚至是六类屏蔽系统。

实验一、双绞线的制作（物理层实验）

一、实验原理

1.1 双绞线概述

双绞线由两根具有绝缘保护层的铜导线组成。两根线安按照一定的密

度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。

双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较

大。在大多数应用下，双绞线的最大布线长度为100米。双绞线分为两种类

型：非屏蔽双绞线和屏蔽双绞线。

1.2 双绞线连接

双绞线采用的是RJ-45 连接器，俗称水晶头。RJ45 水晶头由金属片

和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至

右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。按照双绞线

两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称

为直连线；另一类是改变线的排列顺序，称为交叉线。

线序如下：

直连线：（用于主机与集线器或交换机连）

1 2 3 4 5 6 7 8

A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； （T568B线序标准）

B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（用于主机与主机连）

1 2 3 4 5 6 7 8

A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。 （T568A线序标准）

在进行设备连接时，我们需要正确的选择线缆。当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。

二.实验内容：制作直连和交叉双绞线

三.实验目的：理解直连线和交叉线的应用范围，掌握直连线和交叉线的

制作方法。

四.实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪

五.实验步骤：

(1)剪下一段长度的双绞线电缆

(2)用压线钳在电缆的一端剥去约2cm护套。

(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列
