rcc电路工作原理

boost升压电路,开关直流升压电路（即所谓的boost或者step-up电路）原理

2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开

关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图一。

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理

想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路

充电过程

在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处

用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是

直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程

如图，这是当开关断开（三极管截止）时的等效电路。当开关断开（三极管截止）

时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由

充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，

即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升

压完毕。

说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时

电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,

及其他损耗(含电感上).

1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线

损大).

2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.

3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关

键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过

[电热毯]电热毯工作原理 电热毯原理图

更新时间：2011-05-04 18:06:57 由会员 maigoolk 提供 浏览次数：2739 我要评论 摘要：电热毯原理-工艺-技术篇:电热毯已经成为抵抗寒冷的好帮手，耗电量少、温度可调节、使用方便、使用广泛，可是大部分消费者并不了解它的工作原理。以下内容由买购网整理，提供给您参考。

电热毯工作原理 电热毯原理图

电热毯，又名电褥，是一种接触式电暖器具，它将特制的，绝缘性能达到标准

的软索式电热元件呈盘蛇状织入或缝入毛毯里，通电时即发出热量。主要用于人们

睡眠时提高被窝里的温度来达到取暖的目的。还可用于被褥的去潮除湿。它耗电量

少、温度可调节、使用方便、使用广泛，已有100多年的历史。目前已经有新型无

辐射电热毯获得国家专利，孕妇、儿童、老人可以放心使用无辐射电热毯。一种接

触式电暖器具。将软索式电热元件呈盘蛇状织入或缝入毛毯里，通电时即发出热量。

工作原理和电热毯相近的还有电热褥和电热垫。

用于调温型电热毯中。线芯用玻璃纤维或涤纶丝编成，上面缠绕着柔韧可挠的

电热合金丝（或箔带），外面包覆一层尼龙感热层或特种塑料感热层，再将一种铜合

金信号线绕在感热层外，最外面涂覆一层耐热树脂。当电热毯上任一点处的温度超

过预定值时，该处相应的电热丝上的感热层即由绝缘体变为良导体，使控制电路接

通，电热毯断电，达到控温和安全防护的目的。采用不带信号线型电热元件的普通

型电热毯，如要实现控温，一般设有两类控温元件：一类是过热安全恒温器，每床

电热毯约需8～9个，串联在电热元件上，起安全防护作用；另一类是恒温器控制器，

设在床头或手边，起调节温度的作用。采用带有信号线的电热元件的电热毯仅需恒

温控制器。

IC为NE555时基电路；RP3为温度调节电位器，其滑动臂电位决定IC的触发

电位V2和阈电位Vf，且V5=Vf=2Vz。 220V交流电压经C1、R1限流降压，D1、

D2整流，C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，

rcc自激振荡电路原理

我想跟你聊聊一个特别有趣的电路——RCC自激振荡电路。你知道吗？这就像是一场在微观电子世界里的奇妙“舞蹈”，里面的电子元件们就像一个个小舞者，按照独特的节奏跳动着。

我有个朋友叫小李，他对电路特别着迷。有一次，我们俩在他那堆满了电子零件的小工作室里，他拿着一个RCC自激振荡电路的板子，眼睛放光地跟我说：“你看这个小电路，它可神奇了！”我当时就懵了，心想这一堆小零件能有多神奇？

RCC自激振荡电路呢，主要有几个重要的“角色”。首先就是变压器啦，这变压器就像是一个能量的“转换站”。它能把输入的电能以一种特殊的方式进行转换。就好比是一个超级大厨，把各种食材（电能）用独特的手法（电磁感应原理）变成不一样的美味（不同电压的电能）。那初级线圈就像是大厨的一只手，负责接收初始的电能。当电路开始工作的时候，电流通过初级线圈，就像水流进了管道一样。

然后啊，还有电容。电容这东西可有意思了，它就像一个小水库。你想啊，在这个电路里，它可以储存电能。当电流通过的时候，它就把一部分电能储存起来，等到需要的时候再释放出去。这就好比水库在雨季的时候把水储存起来，等到干旱的时候再放水灌溉农田一样。

那这个电路怎么就自己振荡起来了呢？这就像是一场接力赛。当电源接通后，初级线圈里有了电流，这个电流的变化会在变压器的磁芯里产生变化的磁场。这个变化的磁场就像一阵风，吹到了次级线圈上。次级线圈呢，就像一个灵敏的小耳朵，感应到了这个变化的磁场，然后就产生了感应电动势。这个感应电动势就像是一个小信号，它会让电路里的电容开始充电或者放电。

我记得我和小李讨论的时候，我就问他：“这电容充电放电就能让电路一直振荡下去？这怎么可能呢？”小李笑了笑说：“嘿，你可别小瞧了这电容的作用。”当电容放电的时候，它释放的电能又会流回电路里，影响初级线圈里的电流。这就像一个循环，电流的变化引起磁场变化，磁场变化又产生新的电流变化。就好像一群小伙伴在玩传接球的游戏，球（电能）不停地在小伙伴（电路元件）之间传来传去，这个过程就形成了自激振荡。

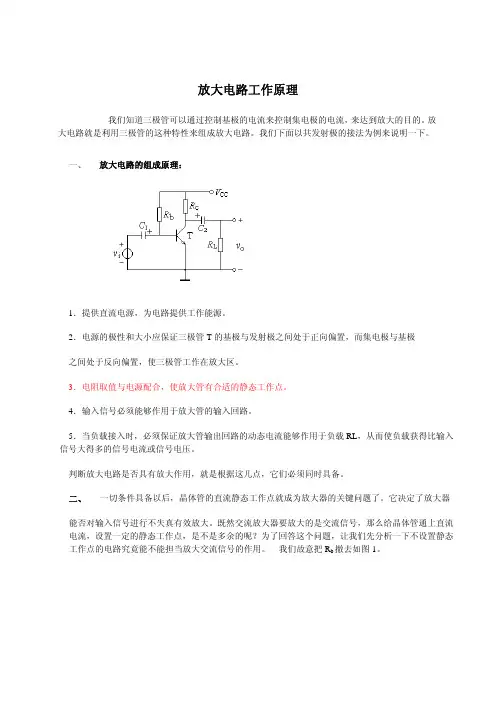

放大电路工作原理
